OLT (Optical Line Terminal) pour les réseaux d'accès fibre
Un OLT, ou Optical Line Terminal, est le périphérique central d'un réseau optique passif (PON). Il connecte l'agrégation amont ou le réseau central au réseau de distribution optique et gère la transmission des données vers plusieurs terminaux ONU et ONT.
HSGQ fournit des solutions OLT compactes et évolutives pour GPON, EPON, XGS-PON, FTTH, FTTB, et d'autres applications d'accès à la fibre. La gamme de produits comprend les options Mini OLT, EPON OLT, GPON OLT, GPON Stick OLT et XGS-PON OLT pour les FAI, les opérateurs de télécommunications, les réseaux d'entreprise, les hôtels, les campus et les projets haut débit.
Qu'est-ce qu'un terminal de ligne optique ?
Un terminal de ligne optique est normalement installé dans un bureau central, un centre de données, une salle d'équipement ou une armoire réseau. Il reçoit les données électriques du réseau en amont, les convertit en signaux optiques et transmet les signaux via le réseau de distribution optique aux ONU ou ONT côté utilisateur.
L'OLT reçoit également des données optiques en amont des terminaux connectés et les reconvertit en données électriques pour le réseau d'agrégation. Grâce à ce processus de communication bidirectionnel, un OLT peut servir plusieurs abonnés ou points de terminaison de réseau distants via une architecture PON.
Un réseau OLT typique comprend :
L'OLT installé au niveau du central ou de la salle réseau
Fibre de distribution optique et répartiteurs passifs
ONU ou ONT installés dans des maisons, des bureaux, des bâtiments ou des emplacements distants
Terminaux Ethernet, Wi-Fi, voix, vidéo ou autres services connectés à l'ONU ou à l'ONT
Le séparateur optique est un composant passif qui divise une ligne optique en plusieurs branches aval. L'OLT gère les ports PON et communique avec les terminaux connectés selon la norme d'accès et la configuration réseau sélectionnées.
Principales fonctions d'un OLT
Conversion photoélectrique
L'OLT convertit les signaux électriques du réseau d'agrégation en signaux optiques pour la transmission via le réseau d'accès fibre. Il reconvertit également les signaux optiques en amont des ONU et ONT en données électriques.
Cette conversion optique-électrique permet aux fournisseurs de services d'étendre l'accès haut débit sur de longues liaisons fibre tout en réduisant le besoin d'équipement actif entre le central et le côté utilisateur.
Gestion des ports et de la bande passante PON
Un OLT gère la bande passante disponible sur chaque port PON et coordonne la communication entre plusieurs terminaux connectés. Selon la plate-forme, il peut prendre en charge l'allocation dynamique de bande passante, le contrôle du trafic en amont et en aval, la limitation de débit basée sur les ports, la mise en forme du trafic et la gestion des priorités de service.
Ces fonctions permettent aux opérateurs de réseau d'attribuer la bande passante en fonction des besoins des abonnés, des plans de service et des conditions du réseau.
Gestion ONU et ONT
L'OLT est responsable de la découverte, de l'enregistrement, de la configuration et de la surveillance des appareils ONU et ONT connectés. Selon le modèle et le système de gestion, les fonctions prises en charge peuvent inclure :
Découverte et enregistrement automatiques de l'ONU
Configuration à distance
Surveillance de l'état de l'ONU
Diagnostic de liaison optique
Détection des défauts
Suivi des performances
Gestion du micrologiciel
Configuration du VLAN
Surveillance IGMP et contrôle de multidiffusion
Maintenance à distance via OMCI ou autres interfaces de gestion
Prise en charge des interfaces de services

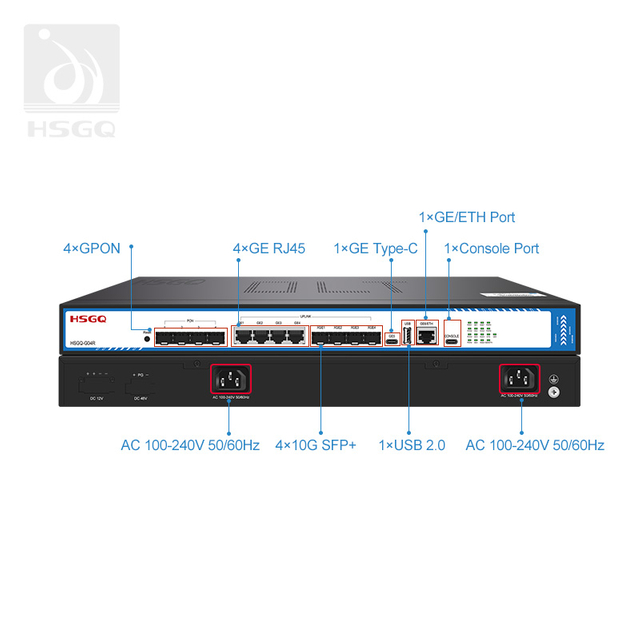

Différents modèles OLT peuvent fournir des liaisons montantes Ethernet, des interfaces SFP ou SFP+, des ports PON, des interfaces de console et des ports de gestion. Selon la conception du réseau, l'OLT peut prendre en charge l'accès haut débit, les services de données d'entreprise, la transmission vidéo, les services vocaux et d'autres applications IP.
Les interfaces de service exactes et la configuration de la liaison montante varient selon le modèle, de sorte que le type de port requis, la bande passante de la liaison montante et la méthode de gestion doivent être confirmés avant la sélection.
Gamme de produits HSGQ OLT
HSGQ propose plusieurs configurations OLT pour différentes tailles de réseau, normes PON, environnements de déploiement et exigences de mise à niveau.
Mini OLT pour les réseaux d'accès fibre compacts
Un Mini OLT est conçu pour les projets qui nécessitent un format compact, une densité d'équipement plus faible ou une installation flexible. Il peut convenir aux petits FAI, aux projets haut débit ruraux, aux hôtels, aux immeubles résidentiels, aux petits campus et aux réseaux d'accès d'entreprise.
Comparé à un châssis OLT haute densité, un Mini OLT occupe généralement moins d'espace et peut simplifier l'installation dans des salles d'équipement ou des armoires réseau plus petites. Il doit être sélectionné en fonction du nombre de ports PON requis, de la capacité ONU, de l'interface de liaison montante, des fonctions de gestion et du plan d'expansion futur.
Explorez le Mini-OLT catégorie pour GPON compact et autres solutions d’accès fibre à petite échelle.
EPON OLT pour le déploiement de PON basé sur Ethernet
Les OLT EPON utilisent la technologie de réseau optique passif Ethernet pour fournir un accès haut débit basé sur la fibre. Ils peuvent être utilisés dans les projets de réseaux FTTH, FTTB, de campus, d'hôtel, de surveillance et de petites entreprises où la compatibilité EPON est requise.
Lors du choix d'un EPON OLT, les opérateurs de réseau doivent vérifier le nombre de ports PON, la quantité d'ONU prise en charge, la bande passante de liaison montante, les fonctions VLAN, la gestion de multidiffusion et la compatibilité avec les terminaux EPON prévus.
Le Epon olt Cette catégorie fournit des équipements d'accès conçus pour les réseaux fibre basés sur EPON.
GPON OLT pour les réseaux FTTH et FTTB
Les OLT GPON sont largement utilisés dans le haut débit résidentiel, les immeubles d'habitation, les hôtels, les immeubles de bureaux et d'autres déploiements FTTx. Un GPON OLT peut connecter plusieurs ONU via des séparateurs optiques passifs et fournir une gestion centralisée des abonnés du côté réseau.
La sélection de GPON OLT doit prendre en compte :
Nombre de ports PON
Capacité ONU prise en charge
Budget de transmission optique
Interface de liaison montante et bande passante
Fonctions VLAN et QoS
OMCI et prise en charge de la gestion à distance
Options d'alimentation et de redondance
Compatibilité avec le GPON ONU ou ONT sélectionné

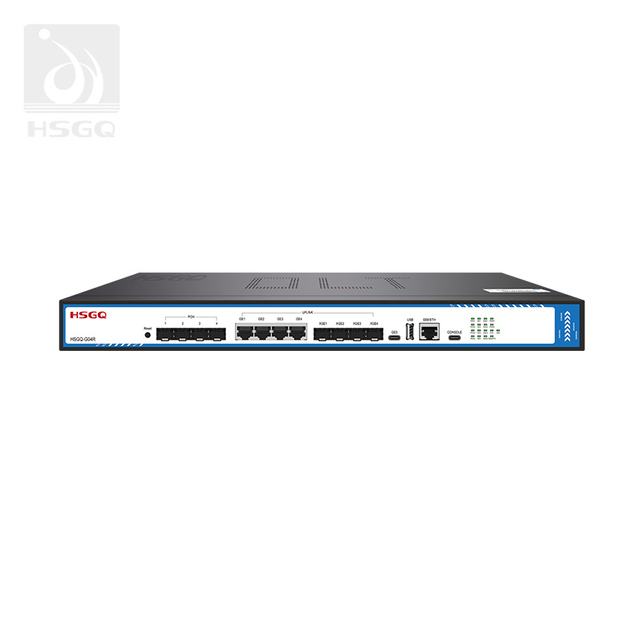

HSGQ fournit GPON OLT options pour différentes exigences d’accès FTTH, FTTB et fibre.

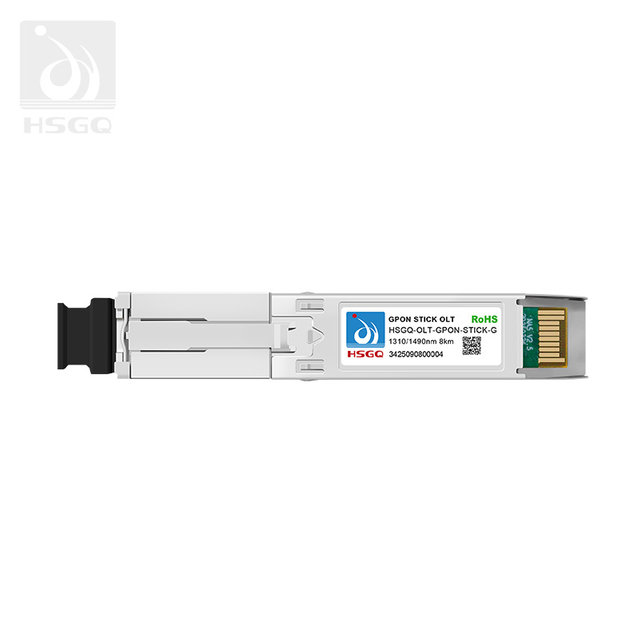

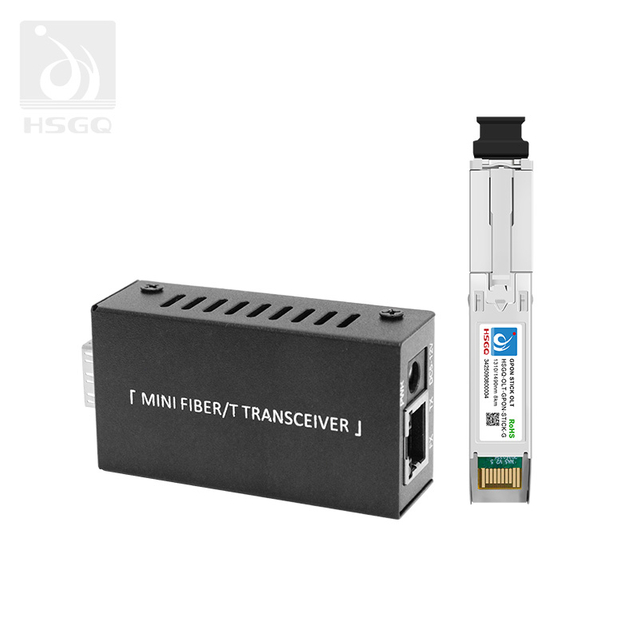

GPON Stick OLT pour les déploiements peu encombrants
Un GPON Stick OLT utilise un facteur de forme compact de type SFP et peut être intégré à un commutateur réseau, un routeur ou un périphérique hôte compatible. Cette conception peut être utile lorsque le projet nécessite un faible encombrement, un déploiement d'équipement simplifié ou une solution d'accès GPON à moindre coût.
Les produits GPON Stick doivent être évalués en fonction de la compatibilité hôte-périphérique, des exigences d'interface SFP, de la méthode de gestion prise en charge, des spécifications optiques, du profil GPON et de l'interopérabilité ONU.
Le Clé GPON Cette catégorie est destinée aux applications d'accès GPON compactes et de réseau à espace limité.
XGS-PON OLT pour les réseaux fibre haute capacité
Les OLT XGS-PON sont conçus pour les réseaux d'accès à bande passante plus élevée qui nécessitent une transmission plus rapide en amont et en aval. Ils peuvent prendre en charge le FTTH de nouvelle génération, l'accès d'entreprise, les services cloud, la vidéo haute densité, les réseaux de campus et d'autres applications avec des besoins croissants en bande passante.
XGS-PON convient aux projets qui nécessitent une plus grande capacité et un chemin de mise à niveau plus long. Cependant, le réseau complet doit être planifié comme un système, comprenant l'OLT, le réseau de distribution optique, les répartiteurs, les ONU ou ONT, le budget optique, la capacité de liaison montante et l'équipement de l'abonné.
Passez en revue le XGS-PON OLT catégorie pour les solutions d’accès fibre à haut débit.
Normes et compatibilité du réseau OLT
La norme PON détermine comment l'OLT communique avec les terminaux ONU ou ONT connectés. GPON, EPON et XGS-PON ne sont pas automatiquement interchangeables, l'OLT et l'équipement du point final doivent donc être sélectionnés comme système compatible.
Avant le déploiement, confirmez les éléments suivants :
Protocole PON et mode de fonctionnement
Longueur d'onde optique
Transmettre et recevoir de la puissance optique
Rapport de partage
Perte optique maximale
Type de connecteur
Méthode d'authentification ONU ou ONT
OMCI ou autre compatibilité de gestion
Exigences relatives au VLAN et au profil de service
Interface de liaison montante et bande passante totale
Un dispositif bimode ou multimode peut offrir une plus grande flexibilité de déploiement, mais il doit néanmoins être testé avec la plate-forme de gestion ONU, ONT, OLT et le réseau de distribution optique prévus.
Applications du BTA
Réseaux FTTH
Dans les déploiements Fiber to the Home, l'OLT est installé au niveau du bureau central ou de la salle d'équipement du FAI. Il se connecte aux répartiteurs passifs et dessert les ONU ou ONT installés dans des maisons ou des appartements individuels.
L'OLT gère l'accès des abonnés, l'allocation de bande passante, les services VLAN et la maintenance des terminaux distants.
Réseaux FTTB
Dans les applications Fiber to the Building, l'OLT fournit une connectivité fibre à un bâtiment ou une propriété et distribue l'accès au réseau à plusieurs pièces, bureaux ou locataires.
Les OLT GPON, EPON ou XGS-PON peuvent être sélectionnés en fonction de la bande passante requise, de la densité d'abonnés, de la taille du bâtiment et de l'infrastructure optique existante.
FAI et accès haut débit
Les fournisseurs de services Internet peuvent utiliser les OLT pour gérer plusieurs abonnés à partir d'un emplacement centralisé. La densité de port et la configuration de liaison montante correctes aident les opérateurs à faire évoluer le réseau à mesure que davantage d'utilisateurs ou de zones de service sont ajoutés.
Hôtels et immeubles d’appartements
Les réseaux d'accès fibre basés sur OLT peuvent fournir une gestion centralisée des chambres d'hôtes, des appartements, des bureaux et des installations partagées. Les opérateurs peuvent utiliser les VLAN, le contrôle de la bande passante et la maintenance à distance pour séparer les utilisateurs et simplifier l'administration quotidienne.
Réseaux d'entreprise et de campus
Les écoles, les parcs de bureaux, les établissements médicaux et les sites industriels peuvent utiliser les OLT pour connecter des bâtiments ou des zones de réseau distantes via la fibre optique. XGS-PON peut être envisagé lorsque le réseau nécessite une capacité plus élevée pour les applications cloud, les services vidéo, l'accès sans fil ou un grand nombre d'utilisateurs connectés.
Comment choisir le bon OLT
Sélectionnez la norme PON
Commencez par confirmer si le réseau nécessite GPON, EPON, XGS-PON ou une autre norme PON. L'OLT sélectionné doit correspondre à l'équipement ONU ou ONT et aux exigences de service du projet.
Déterminer le nombre de ports PON
Le nombre requis de ports PON dépend du nombre d'utilisateurs connectés, du rapport de répartition prévu, de la zone de couverture et de la croissance attendue du réseau. Un nombre de ports plus élevé peut être plus adapté aux grands projets, tandis qu'un Mini OLT peut être suffisant pour les déploiements plus petits.
Vérifier la capacité de la liaison montante
L'interface de liaison montante connecte l'OLT à l'agrégation ou au réseau central. Vérifiez si le projet nécessite Gigabit Ethernet, 10G SFP+, des liaisons montantes combinées ou d'autres interfaces.
La liaison montante doit avoir une capacité suffisante pour le trafic total généré par tous les ports PON actifs et les abonnés connectés.
Confirmer la compatibilité ONU et ONT
L'OLT doit fonctionner avec les appareils ONU ou ONT sélectionnés en termes de mode PON, de budget optique, d'authentification, de protocole de gestion, de configuration VLAN et de profil de service.
Fonctions de gestion des revues
Pour les projets de réseau géré, vérifiez si l'OLT prend en charge OMCI, la gestion Web, la CLI, l'accès à la console locale, la gestion du cloud, le VLAN, la QoS, la surveillance IGMP, le contrôle de multidiffusion et les diagnostics optiques.
Tenez compte de l’installation et de la fiabilité
Pour les salles réseau plus petites, un OLT compact peut réduire les besoins en espace. Pour les déploiements plus importants ou plus critiques, le projet peut nécessiter une alimentation redondante, une densité de ports plus élevée, une gestion thermique plus renforcée et une flexibilité de liaison montante supplémentaire.
OLT et ONU : différents rôles dans un réseau PON
L'OLT et l'ONU ou l'ONT fonctionnent ensemble mais remplissent des fonctions différentes.
L'OLT est installé côté réseau central. Il gère les ports PON, communique avec plusieurs terminaux, alloue de la bande passante et connecte le réseau d'accès au réseau d'agrégation en amont.
L'ONU ou l'ONT est installé côté utilisateur. Il reçoit le signal optique de l'OLT et le convertit en services Ethernet, Wi-Fi, voix, vidéo ou autres services de réseau local.
Un déploiement PON complet nécessite donc une compatibilité entre l'OLT, le réseau de distribution optique, le répartiteur, le câble fibre et les terminaux ONU ou ONT.
FAQ sur le BTA
Que signifie OLT ?
OLT signifie Terminal de ligne optique. Il s'agit du périphérique central utilisé pour connecter un réseau en amont à un réseau d'accès optique passif.
Quelle est la différence entre un OLT et une ONU ?
Un OLT est normalement installé au bureau central ou dans la salle réseau et gère plusieurs terminaux optiques. Une ONU ou ONT est installée côté utilisateur et convertit le signal optique en Ethernet, Wi-Fi, voix, vidéo ou autres services locaux.
Le GPON est-il meilleur que l’EPON ?
Aucune des deux normes n’est universellement meilleure. GPON et EPON utilisent des normes techniques différentes et peuvent être préférés en fonction du réseau existant, de la compatibilité ONU, des exigences de bande passante, du modèle de service et de la plate-forme de gestion.
Quand un réseau doit-il utiliser un OLT XGS-PON ?
Un OLT XGS-PON convient lorsque le réseau nécessite une capacité plus élevée, une plus grande bande passante en amont ou un chemin de mise à niveau à plus long terme. Il peut être envisagé pour le FTTH haute densité, les réseaux d'entreprise, les campus, les applications cloud et les services gourmands en bande passante.
À quoi sert un OLT GPON Stick ?
Un GPON Stick OLT est utilisé lorsqu'une solution d'accès compacte de type SFP est préférée. Il peut convenir aux installations dans un espace limité et aux conceptions de réseau utilisant un commutateur, un routeur ou un périphérique hôte compatible.
Combien d’ONU un OLT peut-il prendre en charge ?
Le nombre d'ONU prises en charge dépend du modèle OLT, du nombre de ports PON, du rapport de division optique, de la capacité de gestion, du profil de service et du budget optique. La capacité théorique maximale ne doit pas être considérée comme la capacité de déploiement recommandée sans tenir compte des exigences en matière de bande passante et de maintenance.
Que faut-il vérifier avant d'acheter un OLT ?
Avant d'acheter, confirmez la norme PON, le nombre de ports PON, l'interface de liaison montante, la compatibilité ONU, le budget optique, le rapport de division, les fonctions de gestion, les exigences VLAN et QoS, la conception de l'alimentation, l'environnement d'installation et les besoins d'expansion futurs.
