OLT (Terminal de Línea Óptica) para Redes de Acceso de Fibra
Un OLT, o terminal de línea óptica, es el dispositivo del lado central en una red óptica pasiva (PON). Conecta la agregación ascendente o la red central con la red de distribución óptica y gestiona la transmisión de datos a múltiples terminales ONU y ONT.
HSGQ proporciona soluciones OLT compactas y escalables para GPON, EPON, XGS-PON, FTTH, FTTB, y otras aplicaciones de acceso a fibra. La gama de productos incluye opciones Mini OLT, EPON OLT, GPON OLT, GPON Stick OLT y XGS-PON OLT para ISP, operadores de telecomunicaciones, redes empresariales, hoteles, campus y proyectos de banda ancha.
¿Qué es un terminal de línea óptica?
Un terminal de línea óptica normalmente se instala en una oficina central, centro de datos, sala de equipos o gabinete de red. Recibe datos eléctricos de la red ascendente, los convierte en señales ópticas y transmite las señales a través de la red de distribución óptica a las ONU u ONT del lado del usuario.
El OLT también recibe datos ópticos ascendentes de los terminales conectados y los convierte nuevamente en datos eléctricos para la red de agregación. A través de este proceso de comunicación bidireccional, un OLT puede servir a múltiples suscriptores o puntos finales de red remotos a través de una arquitectura PON.
Una red OLT típica incluye:
La OLT instalada en la oficina central o sala de redes.
Distribución óptica de fibra y divisores pasivos.
ONU u ONT instalados en hogares, oficinas, edificios o ubicaciones remotas
Terminales de Ethernet, Wi-Fi, voz, vídeo u otros servicios conectados a la ONU o a la ONT
El divisor óptico es un componente pasivo que divide una línea óptica en múltiples ramas descendentes. La OLT gestiona los puertos PON y se comunica con los terminales conectados según el estándar de acceso seleccionado y la configuración de red.
Funciones principales de una OLT
Conversión fotoeléctrica
La OLT convierte señales eléctricas de la red de agregación en señales ópticas para su transmisión a través de la red de acceso de fibra. También convierte señales ópticas ascendentes de ONU y ONT nuevamente en datos eléctricos.
Esta conversión óptico-eléctrica permite a los proveedores de servicios ampliar el acceso de alta velocidad a través de enlaces de fibra largos y, al mismo tiempo, reducir la necesidad de equipos activos entre la oficina central y el lado del usuario.
Puerto PON y gestión de ancho de banda
Un OLT gestiona el ancho de banda disponible en cada puerto PON y coordina la comunicación entre múltiples terminales conectados. Dependiendo de la plataforma, puede admitir la asignación dinámica de ancho de banda, control de tráfico ascendente y descendente, limitación de velocidad basada en puertos, modelado de tráfico y gestión de prioridad de servicio.
Estas funciones permiten a los operadores de red asignar ancho de banda según los requisitos del abonado, los planes de servicio y las condiciones de la red.
Gestión ONU y ONT
El OLT es responsable de descubrir, registrar, configurar y monitorear los dispositivos ONU y ONT conectados. Según el modelo y el sistema de gestión, las funciones admitidas pueden incluir:
Descubrimiento y registro automático de ONU
Configuración remota
Monitoreo del estado de la ONU
Diagnóstico de enlace óptico
Detección de fallos
Monitoreo del desempeño
Gestión de firmware
Configuración de VLAN
Control de multidifusión y espionaje IGMP
Mantenimiento remoto a través de OMCI u otras interfaces de gestión
Soporte de interfaz de servicio
Los diferentes modelos de OLT pueden proporcionar enlaces ascendentes Ethernet, interfaces SFP o SFP+, puertos PON, interfaces de consola y puertos de administración. Dependiendo del diseño de la red, la OLT puede admitir acceso de banda ancha, servicios de datos empresariales, transmisión de vídeo, servicios de voz y otras aplicaciones basadas en IP.
Las interfaces de servicio exactas y la configuración del enlace ascendente varían según el modelo, por lo que se debe confirmar el tipo de puerto requerido, el ancho de banda del enlace ascendente y el método de administración antes de realizar la selección.
Gama de productos HSGQ OLT
HSGQ ofrece varias configuraciones OLT para diferentes tamaños de red, estándares PON, entornos de implementación y requisitos de actualización.

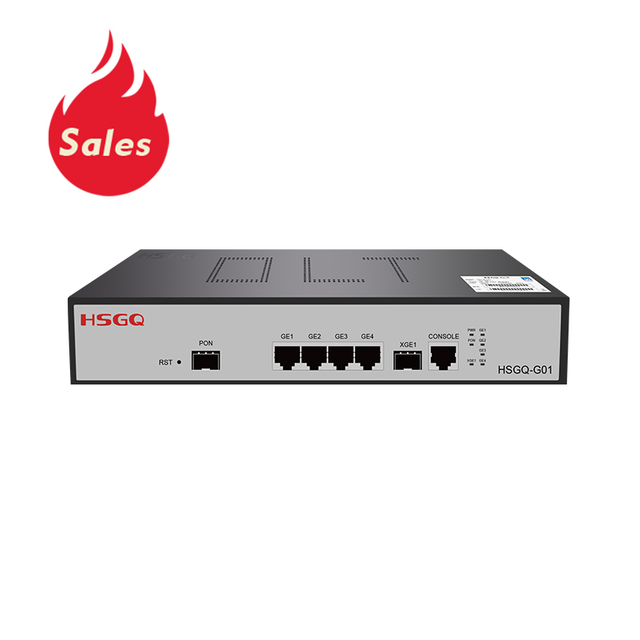

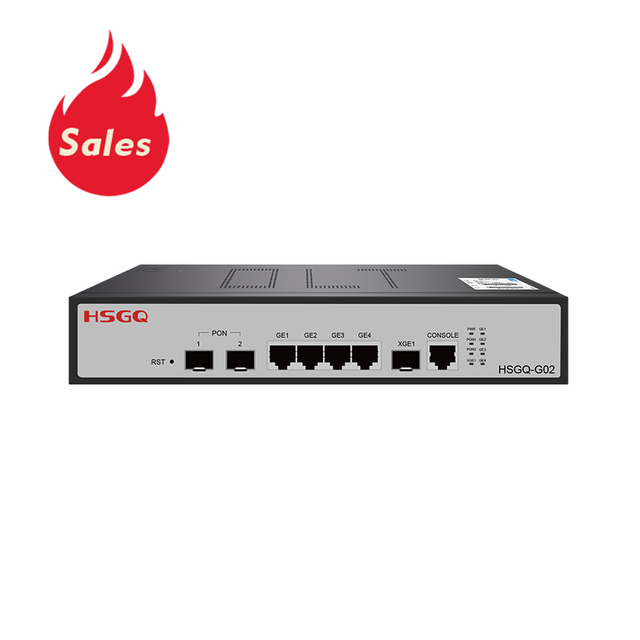

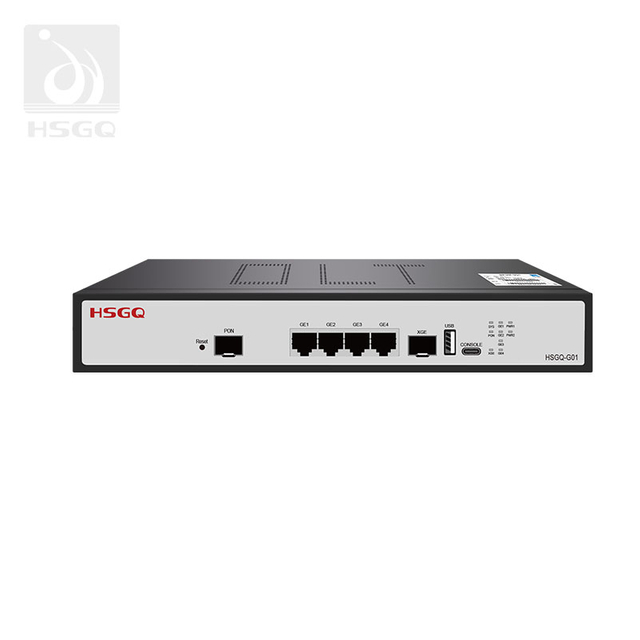

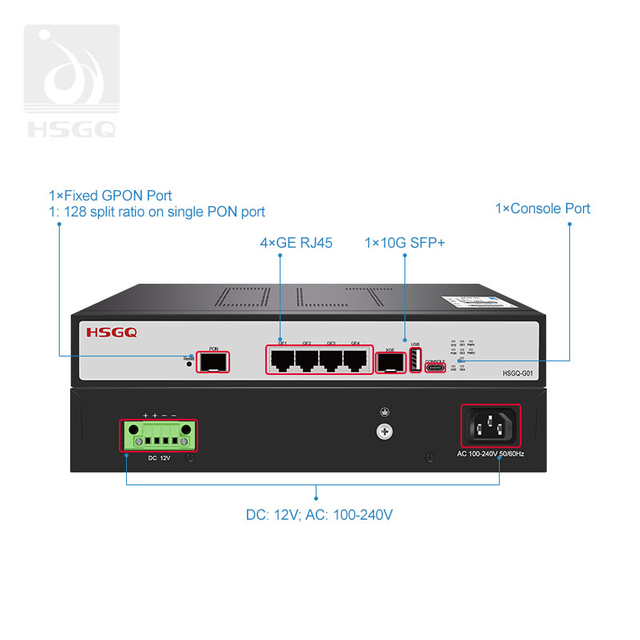

Mini OLT para redes compactas de acceso de fibra
Un Mini OLT está diseñado para proyectos que requieren un factor de forma compacto, una menor densidad de equipos o una instalación flexible. Puede ser adecuado para pequeños ISP, proyectos de banda ancha rurales, hoteles, edificios residenciales, campus pequeños y redes de acceso empresarial.
En comparación con un OLT de chasis de alta densidad, un Mini OLT generalmente ocupa menos espacio y puede simplificar la instalación en salas de equipos o gabinetes de red más pequeños. Debe seleccionarse de acuerdo con el número de puertos PON requerido, la capacidad de la ONU, la interfaz de enlace ascendente, las funciones de administración y el plan de expansión futuro.
Explora el Mini OLT categoría para GPON compacto y otras soluciones de acceso de fibra a pequeña escala.
EPON OLT para implementación de PON basada en Ethernet
Los OLT de EPON utilizan la tecnología de red óptica pasiva Ethernet para ofrecer acceso de banda ancha basado en fibra. Se pueden utilizar en proyectos de redes FTTH, FTTB, campus, hoteles, vigilancia y pequeñas empresas donde se requiere compatibilidad con EPON.
Al elegir un EPON OLT, los operadores de red deben verificar la cantidad de puertos PON, la cantidad de ONU admitida, el ancho de banda del enlace ascendente, las funciones de VLAN, la administración de multidifusión y la compatibilidad con los terminales EPON previstos.
El Epon OLT La categoría proporciona equipos de acceso diseñados para redes de fibra basadas en EPON.

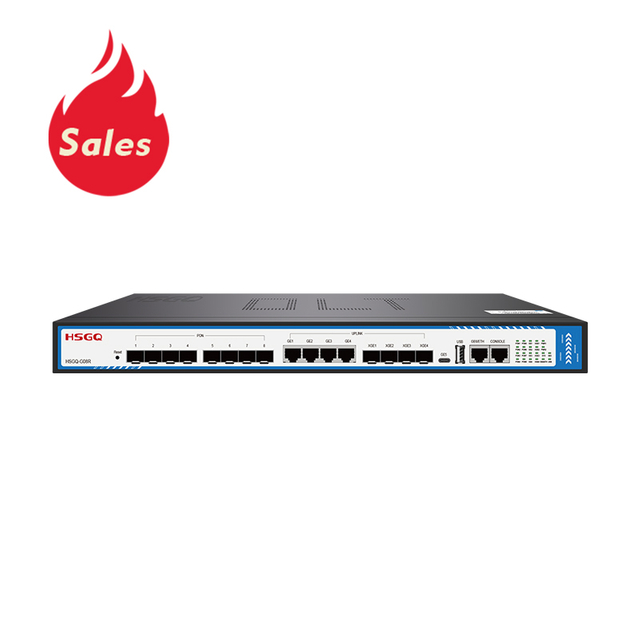

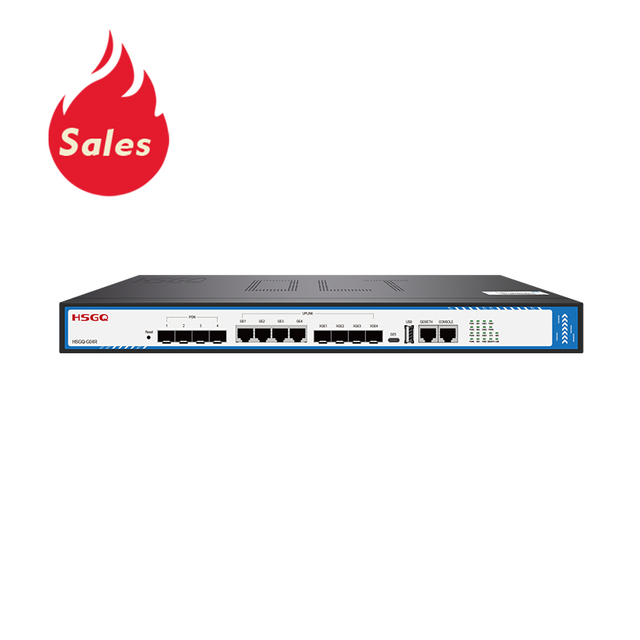

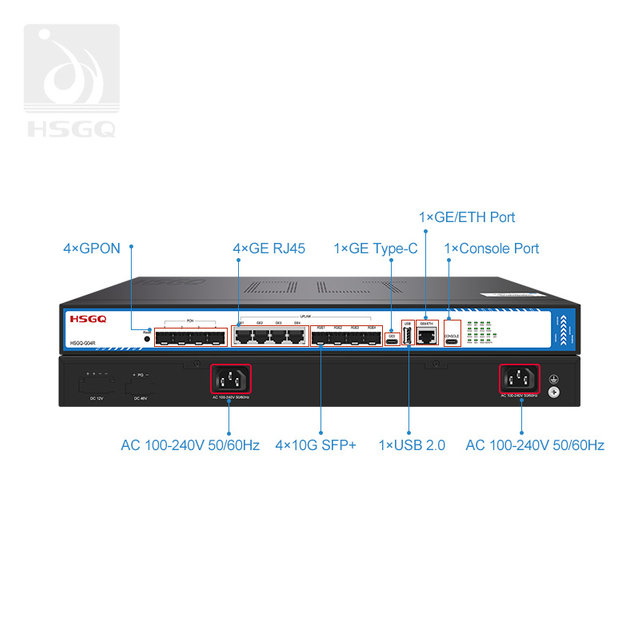

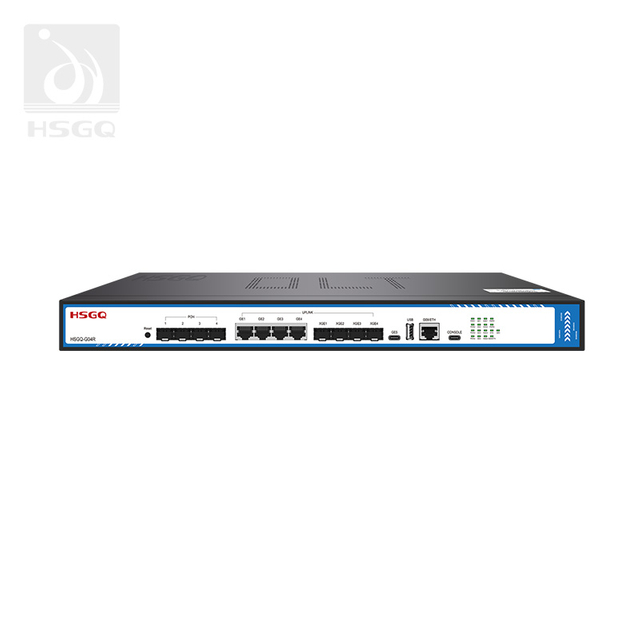

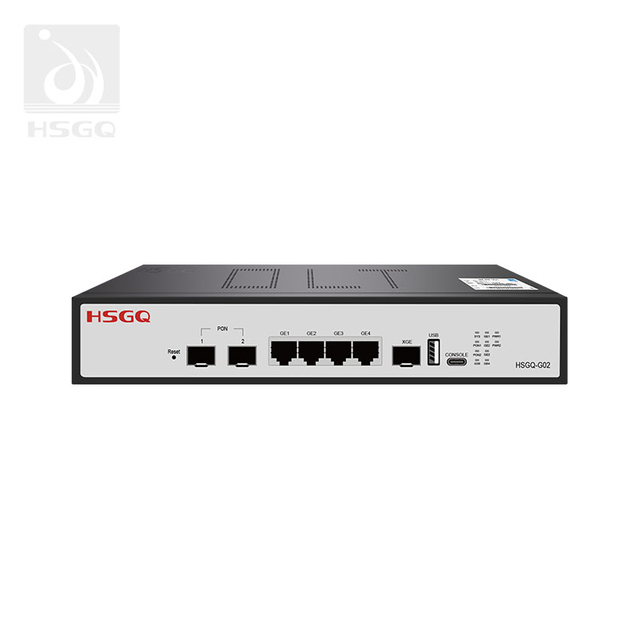

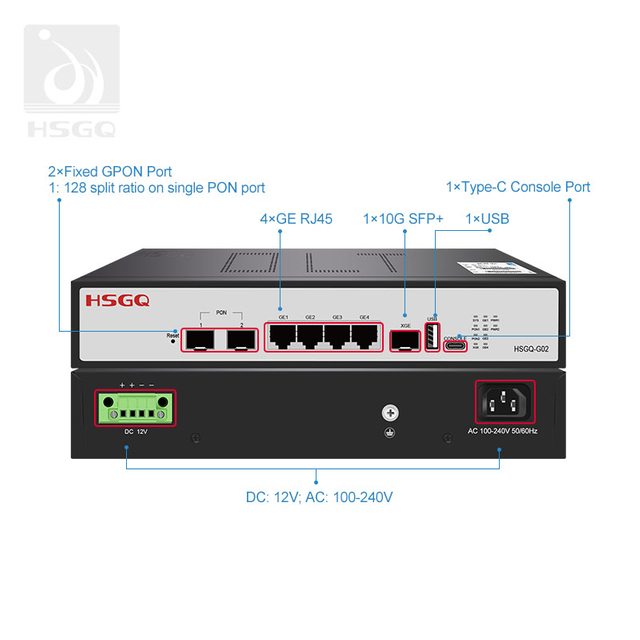

GPON OLT para redes FTTH y FTTB
Los GPON OLT se utilizan ampliamente en banda ancha residencial, edificios de apartamentos, hoteles, edificios de oficinas y otras implementaciones de FTTx. Un GPON OLT puede conectar varias ONU a través de divisores ópticos pasivos y proporcionar una gestión centralizada de suscriptores desde el lado de la red.
La selección de GPON OLT debe considerar:
Número de puertos PON
Capacidad ONU soportada
Presupuesto de transmisión óptica
Interfaz de enlace ascendente y ancho de banda
Funciones VLAN y QoS
OMCI y soporte de gestión remota
Opciones de fuente de alimentación y redundancia
Compatibilidad con el GPON ONU u ONT seleccionado
HSGQ proporciona OLT GPON opciones para diferentes requisitos de acceso a FTTH, FTTB y fibra.

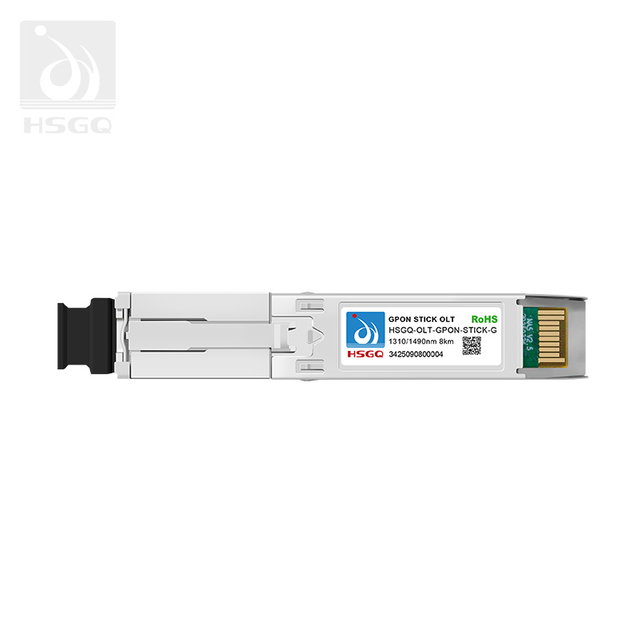

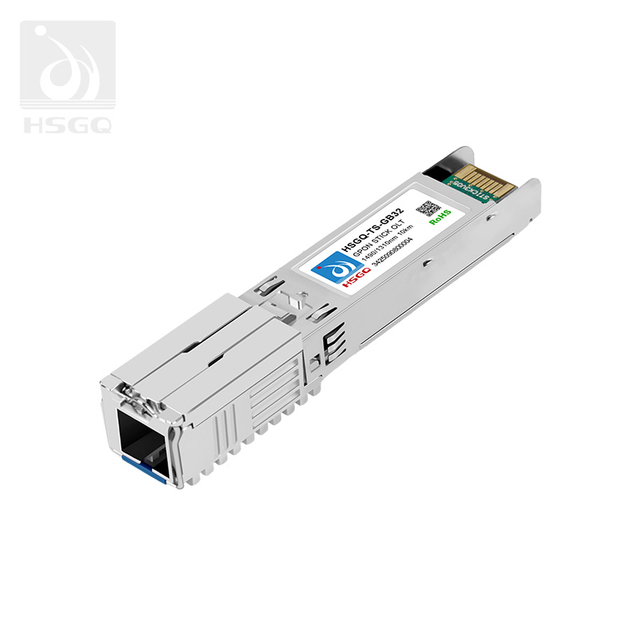

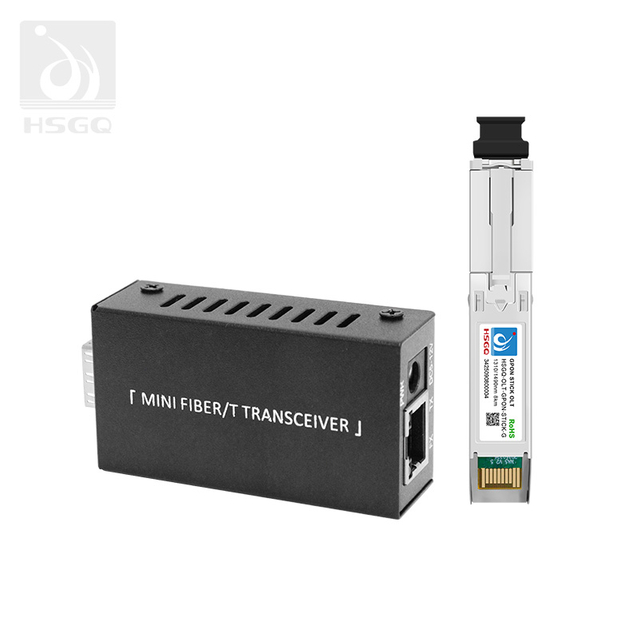

GPON Stick OLT para implementaciones que ahorran espacio
Un GPON Stick OLT utiliza un factor de forma compacto de estilo SFP y se puede integrar en un conmutador de red, enrutador o dispositivo host compatible. Este diseño puede resultar útil cuando el proyecto requiere un espacio reducido, una implementación de equipos simplificada o una solución de acceso GPON de menor costo.
Los productos GPON Stick deben evaluarse según la compatibilidad del dispositivo host, los requisitos de la interfaz SFP, el método de gestión admitido, las especificaciones ópticas, el perfil GPON y la interoperabilidad ONU.
El Palo GPON La categoría está diseñada para acceso GPON compacto y aplicaciones de red con espacio limitado.

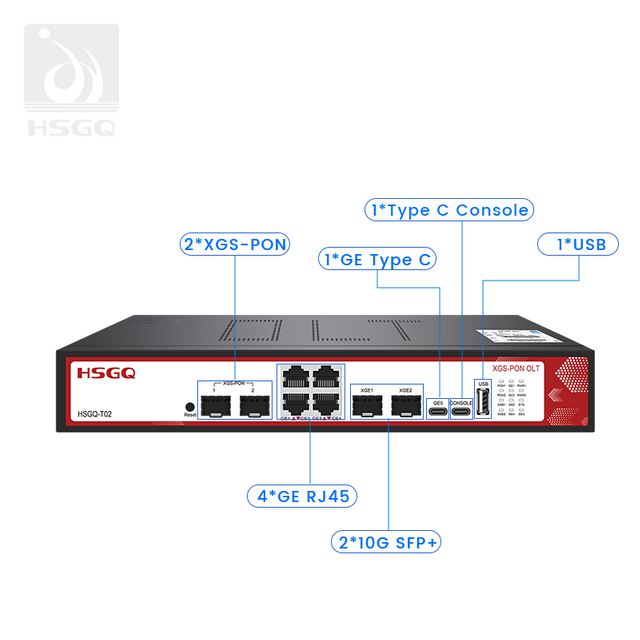

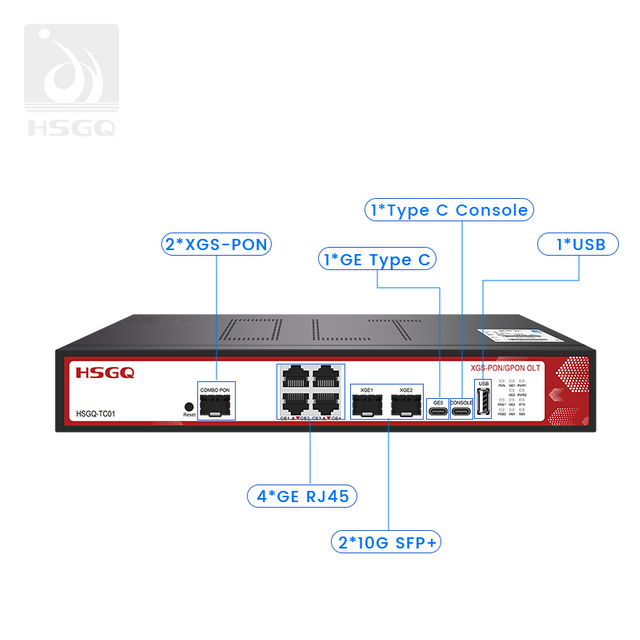

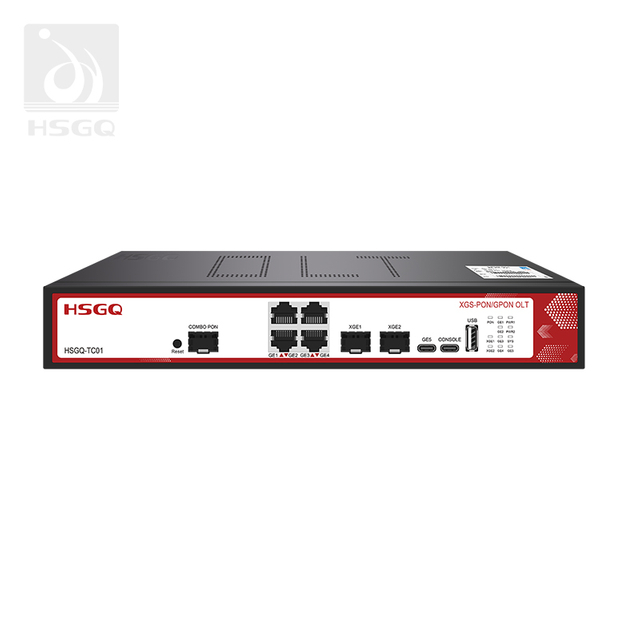

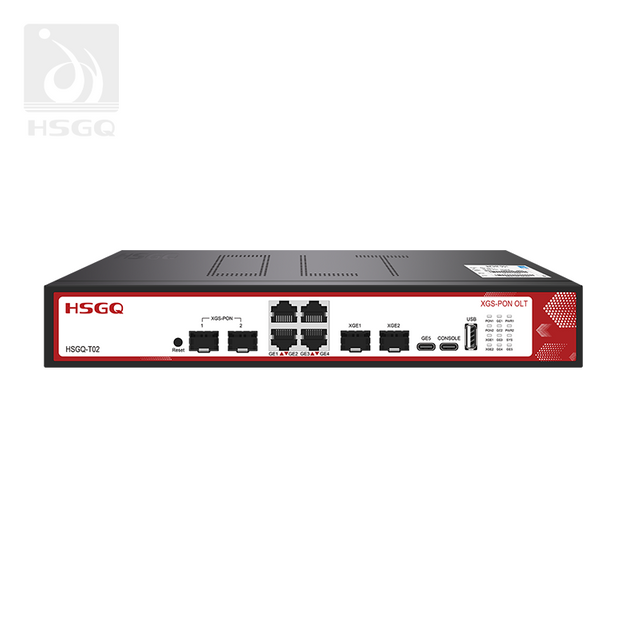

XGS-PON OLT para redes de fibra de alta capacidad
Los OLT XGS-PON están diseñados para redes de acceso de mayor ancho de banda que requieren una transmisión ascendente y descendente más rápida. Pueden admitir FTTH de próxima generación, acceso empresarial, servicios en la nube, vídeo de alta densidad, redes de campus y otras aplicaciones con requisitos de ancho de banda crecientes.
XGS-PON es adecuado para proyectos que necesitan mayor capacidad y un camino de actualización más largo. Sin embargo, la red completa debe planificarse como un sistema, incluido el OLT, la red de distribución óptica, los divisores, las ONU u ONT, el presupuesto óptico, la capacidad del enlace ascendente y el equipo del abonado.
Revisa el OLT XGS-PON categoría para soluciones de acceso de fibra de alto ancho de banda.
Estándares y compatibilidad de la red OLT
El estándar PON determina cómo se comunica el OLT con los terminales ONU u ONT conectados. GPON, EPON y XGS-PON no son intercambiables automáticamente, por lo que el OLT y el equipo terminal deben seleccionarse como un sistema compatible.
Antes de la implementación, confirme lo siguiente:
Protocolo PON y modo de funcionamiento.
Longitud de onda óptica
Transmitir y recibir potencia óptica.
relación de división
Pérdida óptica máxima
Tipo de conector
Método de autenticación ONU u ONT
OMCI u otra compatibilidad de gestión
Requisitos de perfil de servicio y VLAN
Interfaz de enlace ascendente y ancho de banda total
Un dispositivo de modo dual o multimodo puede proporcionar una mayor flexibilidad de implementación, pero aún así debe probarse con la plataforma de gestión ONU, ONT, OLT y la red de distribución óptica previstas.
Aplicaciones OLT
Redes FTTH
En las implementaciones de Fibra hasta el Hogar, la OLT se instala en la oficina central o en la sala de equipos del ISP. Se conecta a divisores pasivos y da servicio a ONU u ONT instalados en casas o apartamentos individuales.
La OLT gestiona el acceso de los suscriptores, la asignación de ancho de banda, los servicios VLAN y el mantenimiento remoto de la terminal.
Redes FTTB
En las aplicaciones Fiber to the Building, la OLT proporciona conectividad de fibra a un edificio o propiedad y distribuye el acceso a la red a múltiples habitaciones, oficinas o inquilinos.
Se pueden seleccionar OLT GPON, EPON o XGS-PON según el ancho de banda requerido, la densidad de suscriptores, el tamaño del edificio y la infraestructura óptica existente.
ISP y acceso a banda ancha
Los proveedores de servicios de Internet pueden utilizar OLT para gestionar varios suscriptores desde una ubicación centralizada. La densidad de puertos y la configuración de enlace ascendente correctas ayudan a los operadores a escalar la red a medida que se agregan más usuarios o áreas de servicio.
Hoteles y edificios de apartamentos
Las redes de acceso de fibra basadas en OLT pueden proporcionar una gestión centralizada para habitaciones de huéspedes, apartamentos, oficinas e instalaciones compartidas. Los operadores pueden utilizar VLAN, control de ancho de banda y mantenimiento remoto para separar usuarios y simplificar la administración diaria.
Redes empresariales y de campus
Las escuelas, parques de oficinas, instalaciones médicas y sitios industriales pueden utilizar OLT para conectar edificios o zonas de red remotas a través de fibra. Se puede considerar XGS-PON cuando la red requiere mayor capacidad para aplicaciones en la nube, servicios de video, acceso inalámbrico o una gran cantidad de usuarios conectados.
Cómo elegir la OLT adecuada
Seleccione el estándar PON
Comience confirmando si la red requiere GPON, EPON, XGS-PON u otro estándar PON. La OLT seleccionada debe coincidir con el equipo ONU u ONT y los requisitos de servicio del proyecto.
Determinar el recuento de puertos PON
La cantidad requerida de puertos PON depende de la cantidad de usuarios conectados, la relación de división planificada, el área de cobertura y el crecimiento esperado de la red. Un mayor número de puertos puede ser más adecuado para proyectos grandes, mientras que un Mini OLT puede ser suficiente para implementaciones más pequeñas.
Verificar la capacidad del enlace ascendente
La interfaz de enlace ascendente conecta el OLT a la red central o de agregación. Verifique si el proyecto requiere Gigabit Ethernet, 10G SFP+, enlaces ascendentes combinados u otras interfaces.
El enlace ascendente debe tener capacidad suficiente para el tráfico total generado por todos los puertos PON activos y suscriptores conectados.
Confirmar la compatibilidad ONU y ONT
La OLT debe funcionar con los dispositivos ONU u ONT seleccionados en términos de modo PON, presupuesto óptico, autenticación, protocolo de gestión, configuración de VLAN y perfil de servicio.
Funciones de gestión de revisiones
Para proyectos de red administrados, verifique si el OLT admite OMCI, administración web, CLI, acceso a la consola local, administración de la nube, VLAN, QoS, vigilancia IGMP, control de multidifusión y diagnóstico óptico.
Considere la instalación y la confiabilidad
Para salas de red más pequeñas, una OLT compacta puede reducir los requisitos de espacio. Para implementaciones más grandes o más críticas, el proyecto puede requerir energía redundante, mayor densidad de puertos, gestión térmica más sólida y flexibilidad adicional de enlace ascendente.
OLT y ONU: diferentes roles en una red PON
La OLT y la ONU u ONT trabajan juntas pero realizan funciones diferentes.
La OLT se instala en el lado de la red central. Gestiona puertos PON, se comunica con múltiples terminales, asigna ancho de banda y conecta la red de acceso a la red de agregación ascendente.
La ONU u ONT se instala en el lado del usuario. Recibe la señal óptica del OLT y la convierte en Ethernet, Wi-Fi, voz, video u otros servicios de red local.
Por lo tanto, una implementación PON completa requiere compatibilidad entre la OLT, la red de distribución óptica, el divisor, el cable de fibra y los terminales ONU u ONT.
Preguntas frecuentes sobre OLT
¿Qué significa OLT?
OLT significa Terminal de línea óptica. Es el dispositivo del lado central que se utiliza para conectar una red ascendente con una red de acceso óptico pasivo.
¿Cuál es la diferencia entre una OLT y una ONU?
Normalmente, una OLT se instala en la oficina central o en la sala de redes y gestiona múltiples terminales ópticos. Se instala una ONU u ONT en el lado del usuario y convierte la señal óptica en Ethernet, Wi-Fi, voz, video u otros servicios locales.
¿Es GPON mejor que EPON?
Ninguno de los dos estándares es universalmente mejor. GPON y EPON utilizan diferentes estándares técnicos y pueden preferirse según la red existente, la compatibilidad de ONU, los requisitos de ancho de banda, el modelo de servicio y la plataforma de gestión.
¿Cuándo debería una red utilizar una OLT XGS-PON?
Un XGS-PON OLT es adecuado cuando la red requiere mayor capacidad, mayor ancho de banda ascendente o una ruta de actualización a más largo plazo. Puede considerarse para FTTH de alta densidad, redes empresariales, campus, aplicaciones en la nube y servicios con uso intensivo de ancho de banda.
¿Para qué se utiliza un GPON Stick OLT?
Se utiliza un GPON Stick OLT cuando se prefiere una solución de acceso compacta estilo SFP. Puede ser adecuado para instalaciones con espacio limitado y diseños de red que utilizan un conmutador, enrutador o dispositivo host compatible.
¿Cuántas ONU puede admitir un OLT?
La cantidad de ONU admitidas depende del modelo OLT, el número de puertos PON, la relación de división óptica, la capacidad de gestión, el perfil de servicio y el presupuesto óptico. La capacidad teórica máxima no debe considerarse como la capacidad de implementación recomendada sin considerar los requisitos de ancho de banda y mantenimiento.
¿Qué se debe comprobar antes de comprar una OLT?
Antes de comprar, confirme el estándar PON, el número de puertos PON, la interfaz de enlace ascendente, la compatibilidad con ONU, el presupuesto óptico, la relación de división, las funciones de administración, los requisitos de VLAN y QoS, el diseño de energía, el entorno de instalación y las necesidades de expansión futuras.
