OLT (Terminal Jalur Optik) untuk Jaringan Akses Fiber
OLT, atau Terminal Jalur Optik, adalah perangkat sisi tengah dalam jaringan optik pasif (PON). Ini menghubungkan agregasi hulu atau jaringan inti dengan jaringan distribusi optik dan mengelola transmisi data ke beberapa terminal ONU dan ONT.
HSGQ menyediakan solusi OLT yang ringkas dan terukur GPON, EPON, XGS-PON, FTTH, FTTB, dan aplikasi akses serat lainnya. Rangkaian produknya mencakup opsi Mini OLT, EPON OLT, GPON OLT, GPON Stick OLT, dan XGS-PON OLT untuk ISP, operator telekomunikasi, jaringan perusahaan, hotel, kampus, dan proyek broadband.
Apa Itu Terminal Jalur Optik?
Terminal jalur optik biasanya dipasang di kantor pusat, pusat data, ruang peralatan, atau kabinet jaringan. Ia menerima data listrik dari jaringan hulu, mengubahnya menjadi sinyal optik, dan mengirimkan sinyal melalui jaringan distribusi optik ke ONU atau ONT di sisi pengguna.
OLT juga menerima data optik hulu dari terminal yang terhubung dan mengubahnya kembali menjadi data listrik untuk jaringan agregasi. Melalui proses komunikasi dua arah ini, satu OLT dapat melayani banyak pelanggan atau titik akhir jaringan jarak jauh melalui arsitektur PON.
Jaringan OLT yang khas meliputi:
OLT dipasang di kantor pusat atau ruang jaringan
Serat distribusi optik dan pembagi pasif
ONU atau ONT dipasang di rumah, kantor, gedung, atau lokasi terpencil
Ethernet, Wi-Fi, suara, video, atau terminal layanan lainnya yang terhubung ke ONU atau ONT
Pemisah optik adalah komponen pasif yang membagi satu jalur optik menjadi beberapa cabang hilir. OLT mengelola port PON dan berkomunikasi dengan terminal yang terhubung sesuai dengan standar akses dan konfigurasi jaringan yang dipilih.
Fungsi Utama OLT
Konversi fotoelektrik
OLT mengubah sinyal listrik dari jaringan agregasi menjadi sinyal optik untuk transmisi melalui jaringan akses serat. Ini juga mengubah sinyal optik hulu dari ONU dan ONT kembali menjadi data listrik.
Konversi optik-listrik ini memungkinkan penyedia layanan untuk memperluas akses berkecepatan tinggi melalui sambungan serat panjang sekaligus mengurangi kebutuhan peralatan aktif antara kantor pusat dan sisi pengguna.
Port PON dan Manajemen Bandwidth
OLT mengelola bandwidth yang tersedia pada setiap port PON dan mengoordinasikan komunikasi antara beberapa terminal yang terhubung. Tergantung pada platformnya, ini mungkin mendukung alokasi bandwidth dinamis, kontrol lalu lintas hulu dan hilir, pembatasan tarif berbasis port, pembentukan lalu lintas, dan manajemen prioritas layanan.
Fungsi-fungsi ini memungkinkan operator jaringan untuk menetapkan bandwidth sesuai dengan kebutuhan pelanggan, rencana layanan, dan kondisi jaringan.
Manajemen ONU dan ONT
OLT bertanggung jawab untuk menemukan, mendaftarkan, mengonfigurasi, dan memantau perangkat ONU dan ONT yang terhubung. Tergantung pada model dan sistem manajemennya, fungsi yang didukung mungkin mencakup:
Penemuan dan pendaftaran otomatis ONU
Konfigurasi jarak jauh
Pemantauan status ONU
Diagnosis tautan optik
Deteksi kesalahan
Pemantauan kinerja
Manajemen perangkat tegar
Konfigurasi VLAN
Pengintaian IGMP dan kontrol multicast
Pemeliharaan jarak jauh melalui OMCI atau antarmuka manajemen lainnya
Dukungan Antarmuka Layanan
Model OLT yang berbeda mungkin menyediakan uplink Ethernet, antarmuka SFP atau SFP+, port PON, antarmuka konsol, dan port manajemen. Tergantung pada desain jaringan, OLT dapat mendukung akses broadband, layanan data perusahaan, transmisi video, layanan suara, dan aplikasi berbasis IP lainnya.
Antarmuka layanan yang tepat dan konfigurasi uplink bervariasi menurut model, sehingga jenis port yang diperlukan, bandwidth uplink, dan metode manajemen harus dikonfirmasi sebelum pemilihan.
Rangkaian Produk HSGQ OLT
HSGQ menawarkan beberapa konfigurasi OLT untuk berbagai ukuran jaringan, standar PON, lingkungan penerapan, dan persyaratan peningkatan.

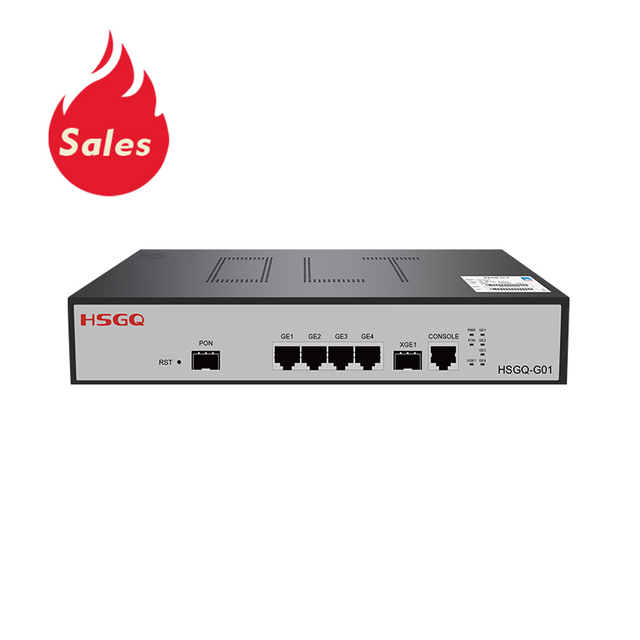

Mini OLT untuk Jaringan Akses Fiber Kompak
Mini OLT dirancang untuk proyek yang memerlukan faktor bentuk kompak, kepadatan peralatan lebih rendah, atau pemasangan fleksibel. Ini cocok untuk ISP kecil, proyek broadband pedesaan, hotel, bangunan tempat tinggal, kampus kecil, dan jaringan akses perusahaan.
Dibandingkan dengan OLT sasis kepadatan tinggi, OLT Mini umumnya menempati lebih sedikit ruang dan dapat menyederhanakan pemasangan di ruang peralatan yang lebih kecil atau lemari jaringan. Ini harus dipilih berdasarkan jumlah port PON yang diperlukan, kapasitas ONU, antarmuka uplink, fungsi manajemen, dan rencana ekspansi di masa depan.
Jelajahi Mini OLT kategori untuk GPON kompak dan solusi akses serat skala kecil lainnya.

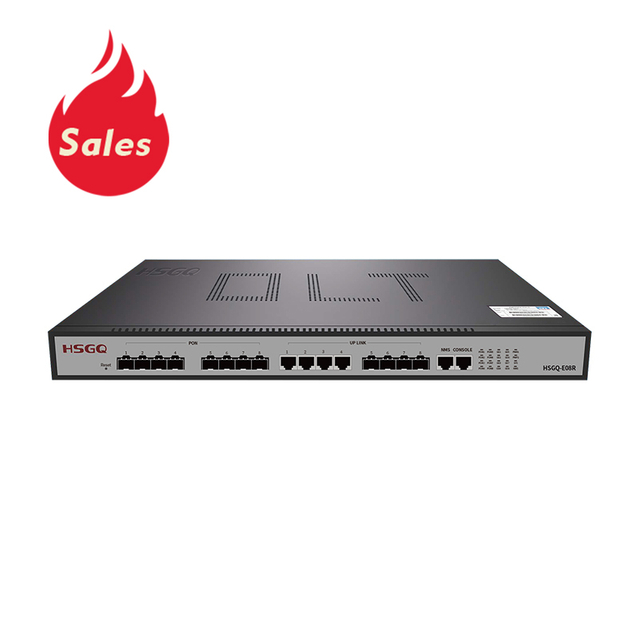

EPON OLT untuk Penerapan PON Berbasis Ethernet
EPON OLT menggunakan teknologi Jaringan Optik Pasif Ethernet untuk menghadirkan akses broadband berbasis serat. Mereka dapat digunakan dalam proyek jaringan FTTH, FTTB, kampus, hotel, pengawasan, dan usaha kecil yang memerlukan kompatibilitas EPON.
Saat memilih OLT EPON, operator jaringan harus memeriksa jumlah port PON, kuantitas ONU yang didukung, bandwidth uplink, fungsi VLAN, manajemen multicast, dan kompatibilitas dengan terminal EPON yang dituju.
Itu Epon olt kategori menyediakan peralatan akses yang dirancang untuk jaringan fiber berbasis EPON.

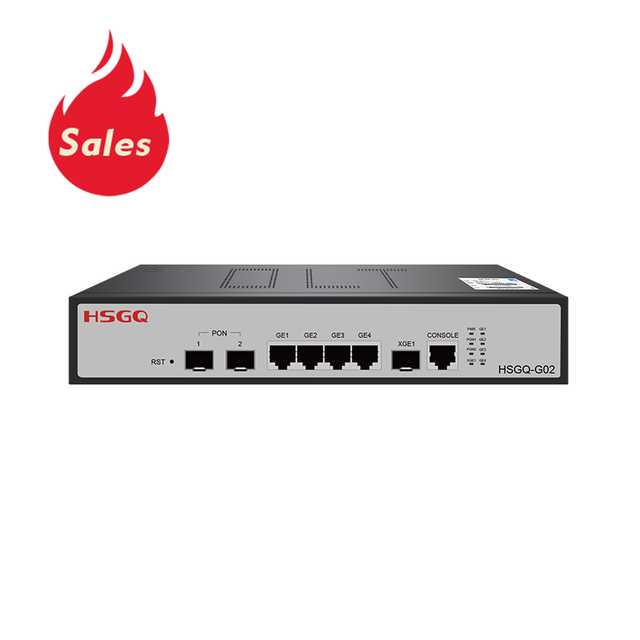

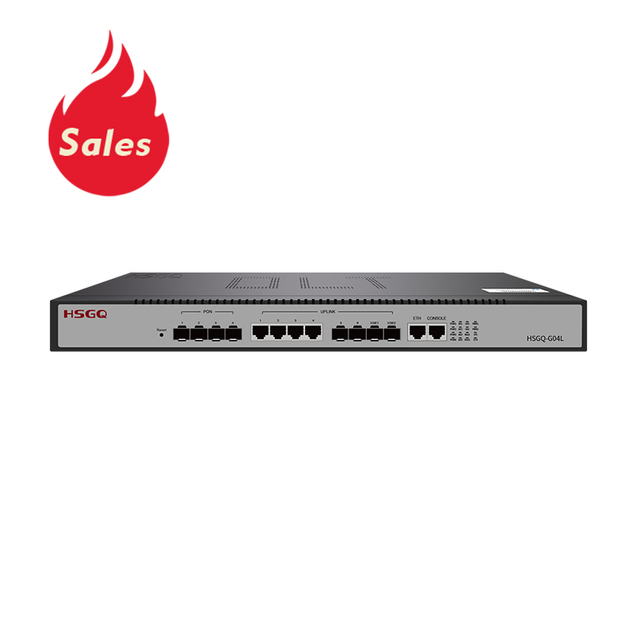

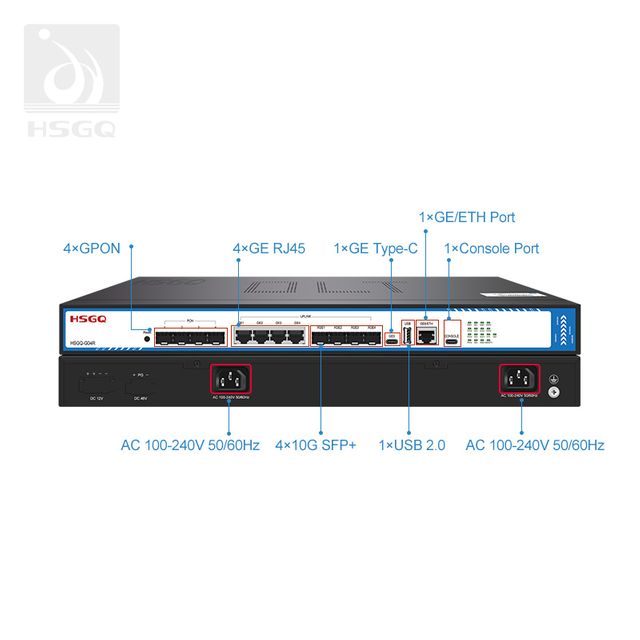

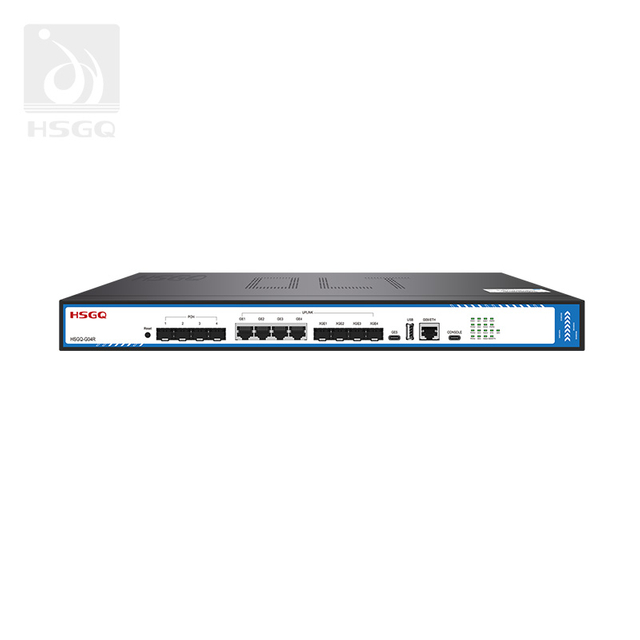

GPON OLT untuk Jaringan FTTH dan FTTB
GPON OLT banyak digunakan di broadband perumahan, gedung apartemen, hotel, gedung perkantoran, dan penerapan FTTx lainnya. GPON OLT dapat menghubungkan beberapa ONU melalui splitter optik pasif dan menyediakan manajemen pelanggan terpusat dari sisi jaringan.
Pemilihan GPON OLT harus mempertimbangkan:
Jumlah pelabuhan PON
Kapasitas ONU yang didukung
Anggaran transmisi optik
Antarmuka uplink dan bandwidth
Fungsi VLAN dan QoS
OMCI dan dukungan manajemen jarak jauh
Opsi catu daya dan redundansi
Kompatibilitas dengan GPON ONU atau ONT yang dipilih
HSGQ menyediakan GPON OLT opsi untuk persyaratan akses FTTH, FTTB, dan serat yang berbeda.

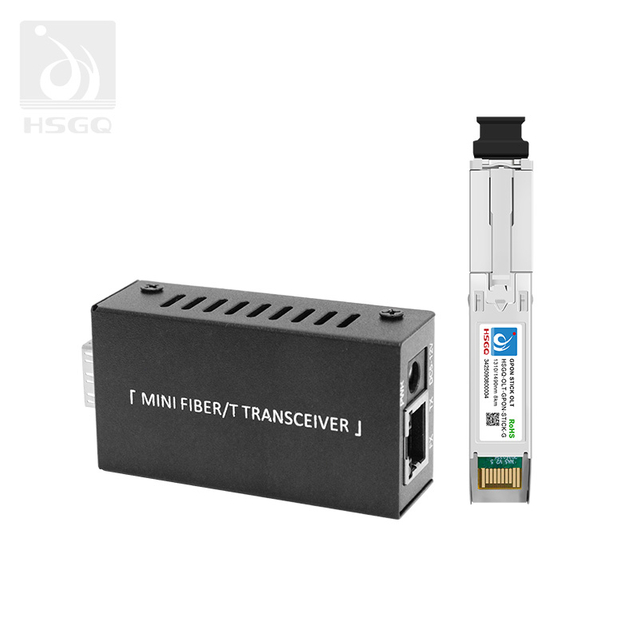

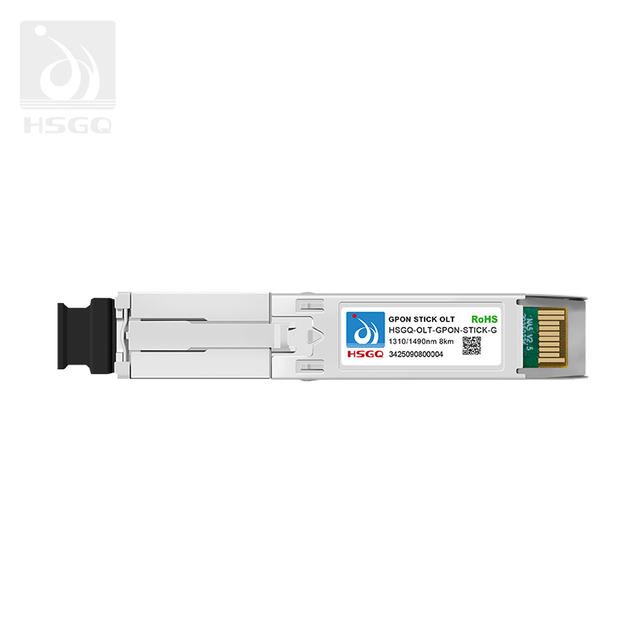

GPON Stick OLT untuk Penerapan yang Menghemat Ruang
GPON Stick OLT menggunakan faktor bentuk gaya SFP yang ringkas dan dapat diintegrasikan ke dalam switch jaringan, router, atau perangkat host yang kompatibel. Desain ini dapat berguna ketika proyek memerlukan tapak kecil, penerapan peralatan yang disederhanakan, atau solusi akses GPON yang berbiaya lebih rendah.
Produk GPON Stick harus dievaluasi berdasarkan kompatibilitas perangkat host, persyaratan antarmuka SFP, metode manajemen yang didukung, spesifikasi optik, profil GPON, dan interoperabilitas ONU.
Itu Tongkat GPON kategori ditujukan untuk akses GPON yang ringkas dan aplikasi jaringan dengan ruang terbatas.

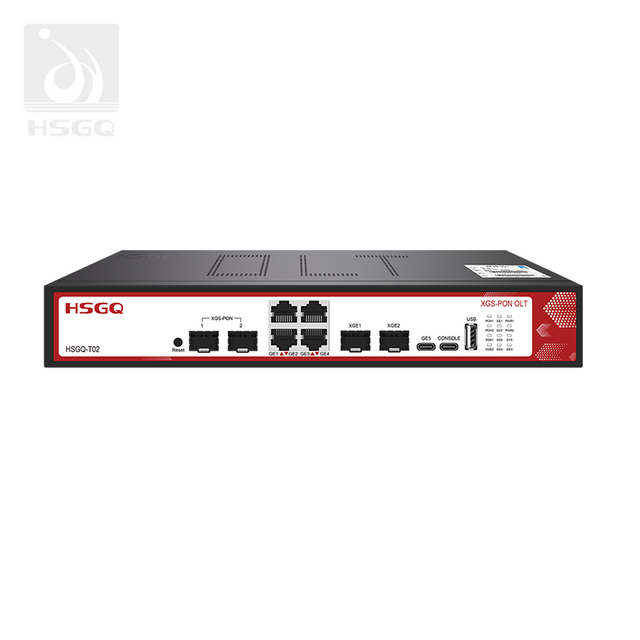

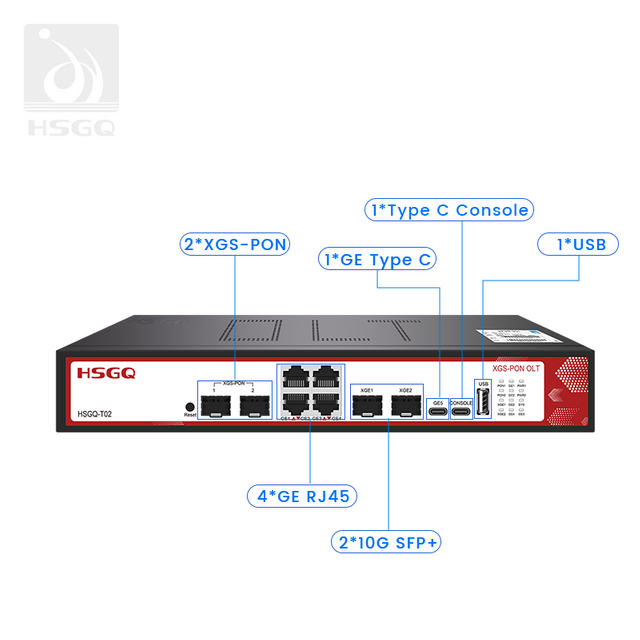

XGS-PON OLT untuk Jaringan Fiber Berkapasitas Tinggi
XGS-PON OLT dirancang untuk jaringan akses bandwidth lebih tinggi yang memerlukan transmisi hulu dan hilir yang lebih cepat. Mereka dapat mendukung FTTH generasi berikutnya, akses perusahaan, layanan cloud, video kepadatan tinggi, jaringan kampus, dan aplikasi lain dengan kebutuhan bandwidth yang terus meningkat.
XGS-PON cocok untuk proyek yang membutuhkan kapasitas lebih besar dan jalur peningkatan yang lebih panjang. Namun, jaringan yang lengkap harus direncanakan sebagai suatu sistem, termasuk OLT, jaringan distribusi optik, splitter, ONU atau ONT, anggaran optik, kapasitas uplink, dan peralatan pelanggan.
Tinjau XGS-PON OLT kategori untuk solusi akses serat bandwidth tinggi.
Standar dan Kompatibilitas Jaringan OLT
Standar PON menentukan bagaimana OLT berkomunikasi dengan terminal ONU atau ONT yang terhubung. GPON, EPON, dan XGS-PON tidak dapat dipertukarkan secara otomatis, sehingga peralatan OLT dan titik akhir harus dipilih sebagai sistem yang kompatibel.
Sebelum penerapan, konfirmasikan hal berikut:
Protokol PON dan mode operasi
Panjang gelombang optik
Mengirim dan menerima daya optik
Rasio perpecahan
Kehilangan optik maksimum
Jenis konektor
Metode otentikasi ONU atau ONT
OMCI atau kompatibilitas manajemen lainnya
Persyaratan VLAN dan profil layanan
Antarmuka uplink dan total bandwidth
Perangkat mode ganda atau multi-mode dapat memberikan fleksibilitas penerapan yang lebih besar, namun perangkat tersebut tetap harus diuji dengan ONU, ONT, platform manajemen OLT, dan jaringan distribusi optik yang dimaksudkan.
Aplikasi OLT
Jaringan FTTH
Dalam penerapan Fiber to the Home, OLT dipasang di kantor pusat atau ruang peralatan ISP. Ini terhubung ke splitter pasif dan melayani ONU atau ONT yang dipasang di rumah atau apartemen individu.
OLT mengelola akses pelanggan, alokasi bandwidth, layanan VLAN, dan pemeliharaan terminal jarak jauh.
Jaringan FTTB
Dalam aplikasi Fiber to the Building, OLT menyediakan konektivitas fiber ke gedung atau properti dan mendistribusikan akses jaringan ke beberapa ruangan, kantor, atau penyewa.
OLT GPON, EPON, atau XGS-PON dapat dipilih sesuai dengan bandwidth yang dibutuhkan, kepadatan pelanggan, ukuran bangunan, dan infrastruktur optik yang ada.
ISP dan Akses Broadband
Penyedia layanan internet dapat menggunakan OLT untuk mengelola banyak pelanggan dari satu lokasi terpusat. Kepadatan port dan konfigurasi uplink yang benar membantu operator meningkatkan skala jaringan seiring bertambahnya jumlah pengguna atau area layanan.
Hotel dan Gedung Apartemen
Jaringan akses fiber berbasis OLT dapat menyediakan manajemen terpusat untuk kamar tamu, apartemen, kantor, dan fasilitas bersama. Operator dapat menggunakan VLAN, kontrol bandwidth, dan pemeliharaan jarak jauh untuk memisahkan pengguna dan menyederhanakan administrasi sehari-hari.
Jaringan Perusahaan dan Kampus
Sekolah, taman perkantoran, fasilitas medis, dan lokasi industri dapat menggunakan OLT untuk menghubungkan gedung atau zona jaringan jarak jauh melalui serat. XGS-PON dapat dipertimbangkan ketika jaringan memerlukan kapasitas lebih tinggi untuk aplikasi cloud, layanan video, akses nirkabel, atau sejumlah besar pengguna yang terhubung.
Cara Memilih OLT yang Tepat
Pilih Standar PON
Mulailah dengan mengonfirmasi apakah jaringan memerlukan GPON, EPON, XGS-PON, atau standar PON lainnya. OLT yang dipilih harus sesuai dengan peralatan ONU atau ONT dan persyaratan layanan proyek.
Tentukan Jumlah Pelabuhan PON
Jumlah port PON yang dibutuhkan bergantung pada jumlah pengguna yang terhubung, rasio pemisahan yang direncanakan, cakupan area, dan pertumbuhan jaringan yang diharapkan. Jumlah port yang lebih banyak mungkin lebih cocok untuk proyek besar, sedangkan Mini OLT mungkin cukup untuk penerapan yang lebih kecil.
Periksa Kapasitas Uplink
Antarmuka uplink menghubungkan OLT ke agregasi atau jaringan inti. Periksa apakah proyek memerlukan Gigabit Ethernet, 10G SFP+, combo uplink, atau antarmuka lainnya.
Uplink harus mempunyai kapasitas yang cukup untuk total lalu lintas yang dihasilkan oleh semua port PON aktif dan pelanggan yang terhubung.
Konfirmasikan Kompatibilitas ONU dan ONT
OLT harus bekerja dengan perangkat ONU atau ONT yang dipilih dalam hal mode PON, anggaran optik, otentikasi, protokol manajemen, konfigurasi VLAN, dan profil layanan.
Tinjau Fungsi Manajemen
Untuk proyek jaringan terkelola, periksa apakah OLT mendukung OMCI, manajemen web, CLI, akses konsol lokal, manajemen cloud, VLAN, QoS, pengintaian IGMP, kontrol multicast, dan diagnostik optik.
Pertimbangkan Instalasi dan Keandalan
Untuk ruang jaringan yang lebih kecil, OLT yang ringkas dapat mengurangi kebutuhan ruang. Untuk penerapan yang lebih besar atau lebih penting, proyek ini mungkin memerlukan daya berlebih, kepadatan pelabuhan yang lebih tinggi, manajemen termal yang lebih kuat, dan fleksibilitas uplink tambahan.
OLT dan ONU: Peran Berbeda dalam Jaringan PON
OLT dan ONU atau ONT bekerja sama tetapi menjalankan fungsi yang berbeda.
OLT dipasang di sisi jaringan pusat. Ia mengelola port PON, berkomunikasi dengan banyak terminal, mengalokasikan bandwidth, dan menghubungkan jaringan akses ke jaringan agregasi hulu.
ONU atau ONT diinstal di sisi pengguna. Ia menerima sinyal optik dari OLT dan mengubahnya menjadi Ethernet, Wi-Fi, suara, video, atau layanan jaringan lokal lainnya.
Oleh karena itu, penerapan PON yang lengkap memerlukan kompatibilitas antara OLT, jaringan distribusi optik, splitter, kabel serat, dan terminal ONU atau ONT.
FAQ OLT
Apa kepanjangan dari OLT?
OLT adalah singkatan Terminal Jalur Optik. Ini adalah perangkat sisi pusat yang digunakan untuk menghubungkan jaringan hulu dengan jaringan akses optik pasif.
Apa perbedaan antara OLT dan ONU?
OLT biasanya dipasang di kantor pusat atau ruang jaringan dan mengelola beberapa terminal optik. ONU atau ONT dipasang di sisi pengguna dan mengubah sinyal optik menjadi Ethernet, Wi-Fi, suara, video, atau layanan lokal lainnya.
Apakah GPON lebih baik dari EPON?
Tidak ada standar yang lebih baik secara universal. GPON dan EPON menggunakan standar teknis yang berbeda dan mungkin lebih disukai berdasarkan jaringan yang ada, kompatibilitas ONU, persyaratan bandwidth, model layanan, dan platform manajemen.
Kapan jaringan harus menggunakan XGS-PON OLT?
XGS-PON OLT cocok ketika jaringan memerlukan kapasitas lebih tinggi, bandwidth upstream lebih besar, atau jalur peningkatan jangka panjang. Ini dapat dipertimbangkan untuk FTTH kepadatan tinggi, jaringan perusahaan, kampus, aplikasi cloud, dan layanan intensif bandwidth.
Untuk apa GPON Stick OLT digunakan?
GPON Stick OLT digunakan ketika solusi akses gaya SFP yang ringkas lebih disukai. Cocok untuk instalasi dengan ruang terbatas dan desain jaringan yang menggunakan switch, router, atau perangkat host yang kompatibel.
Berapa banyak ONU yang dapat didukung oleh satu OLT?
Jumlah ONU yang didukung bergantung pada model OLT, jumlah port PON, rasio pemisahan optik, kapasitas manajemen, profil layanan, dan anggaran optik. Kapasitas teoretis maksimum tidak boleh dianggap sebagai kapasitas penerapan yang direkomendasikan tanpa mempertimbangkan kebutuhan bandwidth dan pemeliharaan.
Apa saja yang harus diperiksa sebelum membeli OLT?
Sebelum membeli, konfirmasikan standar PON, jumlah port PON, antarmuka uplink, kompatibilitas ONU, anggaran optik, rasio pemisahan, fungsi manajemen, persyaratan VLAN dan QoS, desain daya, lingkungan instalasi, dan kebutuhan ekspansi di masa mendatang.
