OLT (Terminal de Linha Óptica) para Redes de Acesso de Fibra
Um OLT, ou Terminal de Linha Óptica, é o dispositivo central em uma rede óptica passiva (PON). Ele conecta a agregação upstream ou rede central com a rede de distribuição óptica e gerencia a transmissão de dados para vários terminais ONU e ONT.
HSGQ fornece soluções OLT compactas e escaláveis para GPON, EPON, XGS-PON, FTTH, FTTB, e outras aplicações de acesso de fibra. A linha de produtos inclui opções Mini OLT, EPON OLT, GPON OLT, GPON Stick OLT e XGS-PON OLT para ISPs, operadoras de telecomunicações, redes corporativas, hotéis, campi e projetos de banda larga.
O que é um terminal de linha óptica?
Um terminal de linha óptica normalmente é instalado em um escritório central, data center, sala de equipamentos ou gabinete de rede. Ele recebe dados elétricos da rede upstream, converte-os em sinais ópticos e transmite os sinais através da rede de distribuição óptica para ONUs ou ONTs no lado do usuário.
O OLT também recebe dados ópticos upstream dos terminais conectados e os converte novamente em dados elétricos para a rede de agregação. Através deste processo de comunicação bidirecional, um OLT pode atender vários assinantes ou terminais de rede remotos através de uma arquitetura PON.
Uma rede OLT típica inclui:
A OLT instalada no escritório central ou sala de rede
Fibra de distribuição óptica e divisores passivos
ONUs ou ONTs instalados em residências, escritórios, edifícios ou locais remotos
Ethernet, Wi-Fi, voz, vídeo ou outros terminais de serviço conectados à ONU ou ONT
O divisor óptico é um componente passivo que divide uma linha óptica em vários ramos downstream. A OLT gerencia as portas PON e se comunica com os terminais conectados de acordo com o padrão de acesso e configuração de rede selecionados.
Principais funções de uma OLT
Conversão fotoelétrica
A OLT converte sinais elétricos da rede de agregação em sinais ópticos para transmissão através da rede de acesso de fibra. Ele também converte sinais ópticos upstream de ONUs e ONTs de volta em dados elétricos.
Esta conversão óptico-elétrica permite que os provedores de serviços estendam o acesso de alta velocidade através de longos links de fibra, reduzindo ao mesmo tempo a necessidade de equipamentos ativos entre o escritório central e o lado do usuário.
Gerenciamento de porta PON e largura de banda
Uma OLT gerencia a largura de banda disponível em cada porta PON e coordena a comunicação entre vários terminais conectados. Dependendo da plataforma, ele pode suportar alocação dinâmica de largura de banda, controle de tráfego upstream e downstream, limitação de taxa baseada em porta, modelagem de tráfego e gerenciamento de prioridade de serviço.
Essas funções permitem que as operadoras de rede atribuam largura de banda de acordo com os requisitos do assinante, planos de serviço e condições da rede.
Gestão ONU e ONT
A OLT é responsável por descobrir, registrar, configurar e monitorar dispositivos ONU e ONT conectados. Dependendo do modelo e do sistema de gestão, as funções suportadas podem incluir:
Descoberta e registro automáticos da ONU
Configuração remota
Monitoramento de status da ONU
Diagnóstico de link óptico
Detecção de falhas
Monitoramento de desempenho
Gerenciamento de firmware
Configuração de VLAN
Rastreamento IGMP e controle multicast
Manutenção remota através do OMCI ou outras interfaces de gerenciamento
Suporte à interface de serviço
Diferentes modelos de OLT podem fornecer uplinks Ethernet, interfaces SFP ou SFP+, portas PON, interfaces de console e portas de gerenciamento. Dependendo do projeto da rede, a OLT pode suportar acesso de banda larga, serviços de dados corporativos, transmissão de vídeo, serviços de voz e outras aplicações baseadas em IP.
As interfaces de serviço exatas e a configuração do uplink variam de acordo com o modelo, portanto, o tipo de porta necessário, a largura de banda do uplink e o método de gerenciamento devem ser confirmados antes da seleção.

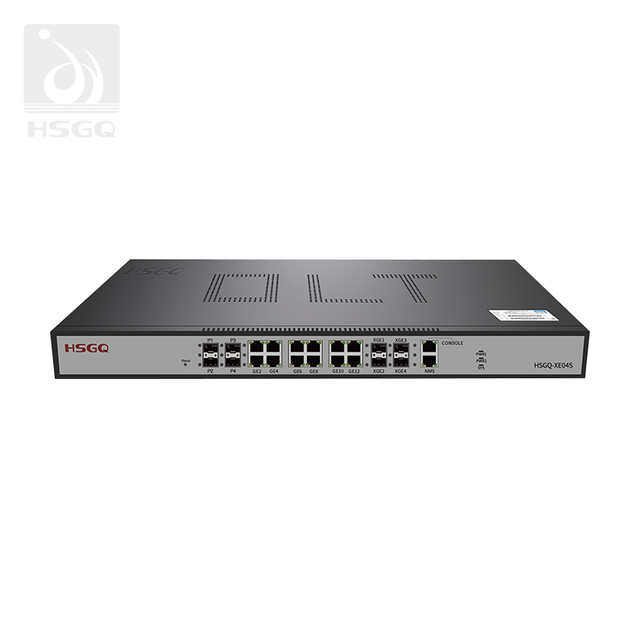

Gama de produtos HSGQ OLT
O HSGQ oferece diversas configurações OLT para diferentes tamanhos de rede, padrões PON, ambientes de implantação e requisitos de atualização.

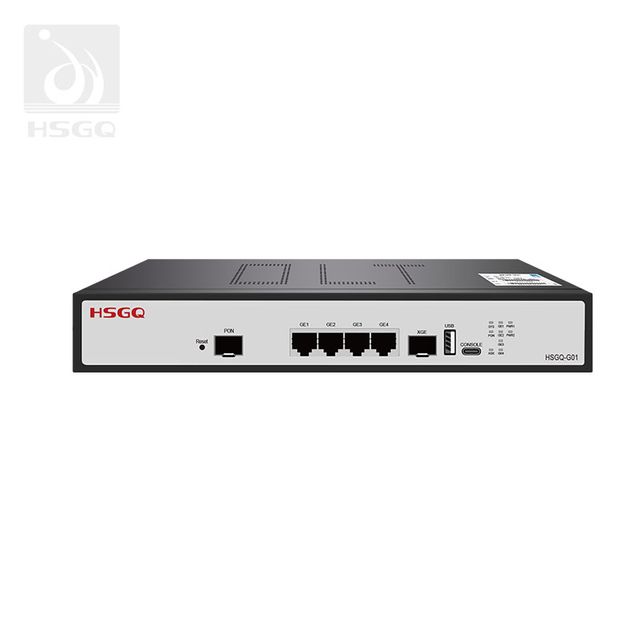

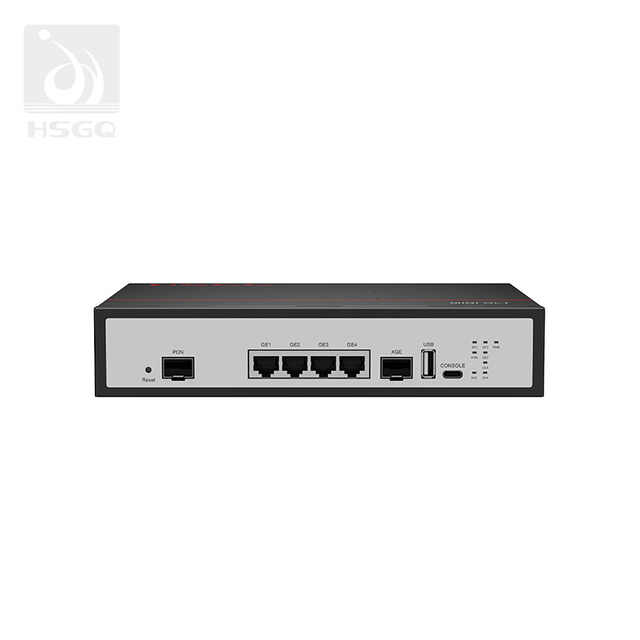

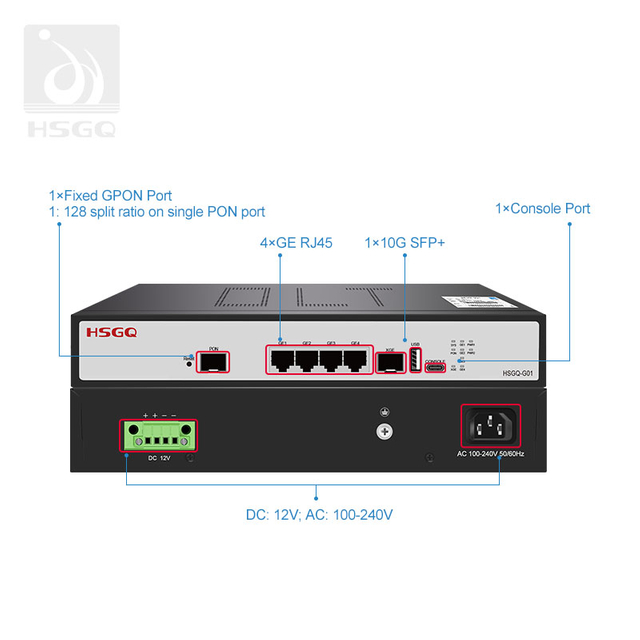

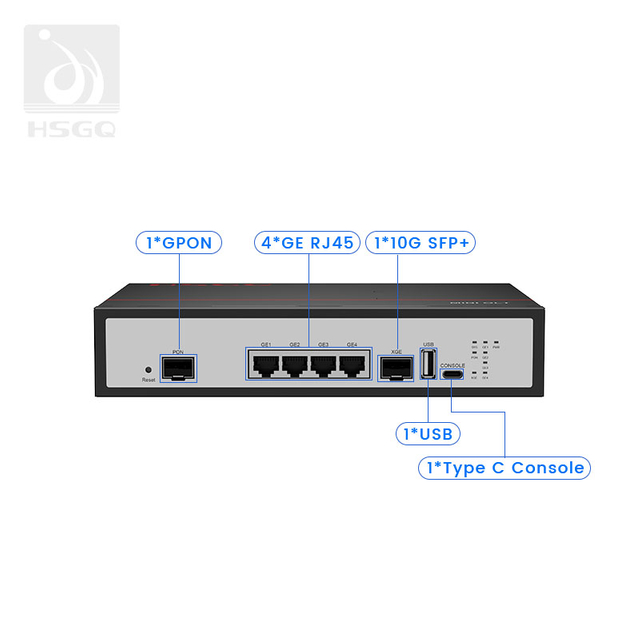

Mini OLT para redes compactas de acesso de fibra
Um Mini OLT foi projetado para projetos que exigem um formato compacto, menor densidade de equipamento ou instalação flexível. Pode ser adequado para pequenos ISPs, projetos rurais de banda larga, hotéis, edifícios residenciais, pequenos campi e redes de acesso empresariais.
Comparado com um chassi OLT de alta densidade, um Mini OLT geralmente ocupa menos espaço e pode simplificar a instalação em salas de equipamentos menores ou gabinetes de rede. Deve ser selecionado de acordo com a contagem de portas PON necessária, capacidade ONU, interface de uplink, funções de gerenciamento e plano de expansão futuro.
Explorar o Mini-OLT categoria para GPON compacto e outras soluções de acesso de fibra em pequena escala.

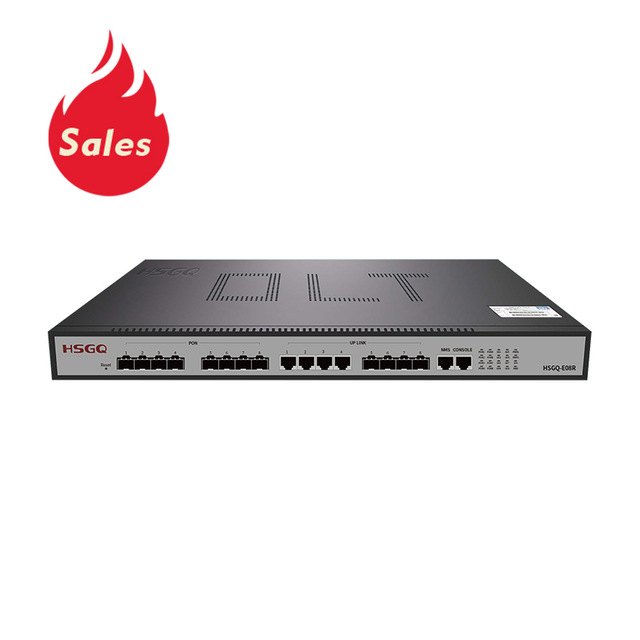

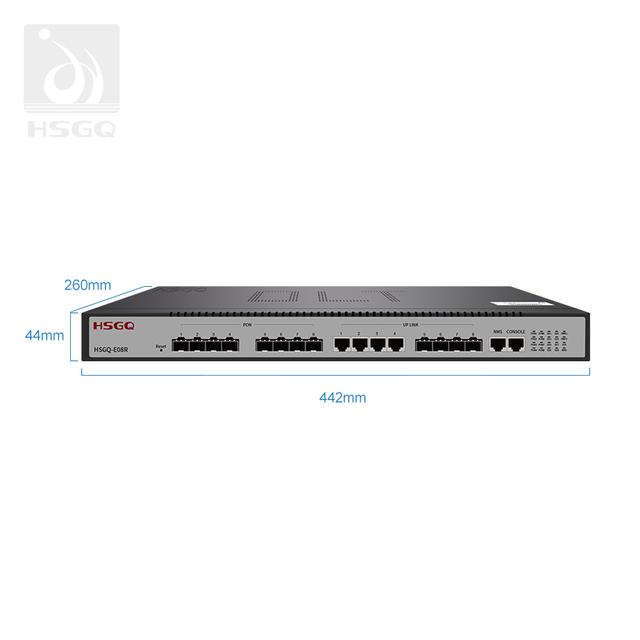

EPON OLT para implantação de PON baseada em Ethernet
Os OLTs EPON usam tecnologia de rede óptica passiva Ethernet para fornecer acesso de banda larga baseado em fibra. Eles podem ser usados em projetos de rede FTTH, FTTB, campus, hotéis, vigilância e redes de pequenas empresas onde a compatibilidade EPON é necessária.
Ao escolher um EPON OLT, os operadores de rede devem verificar o número de portas PON, a quantidade de ONUs suportadas, a largura de banda do uplink, as funções VLAN, o gerenciamento multicast e a compatibilidade com os terminais EPON pretendidos.
O Epon OLT categoria fornece equipamentos de acesso projetados para redes de fibra baseadas em EPON.

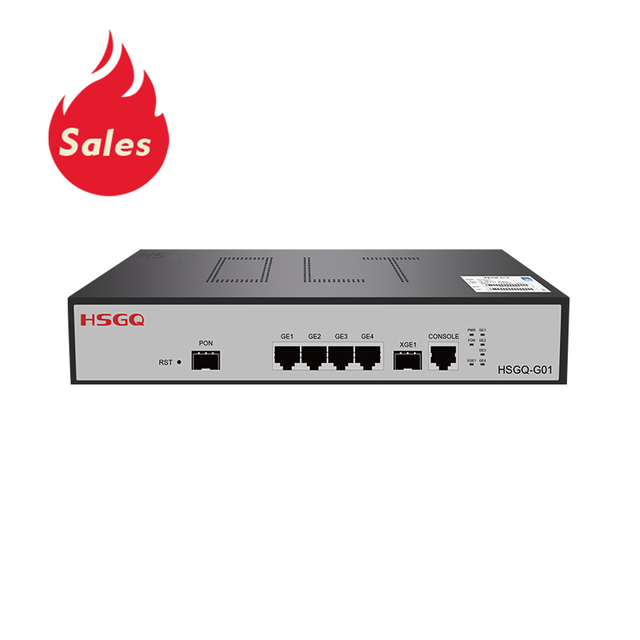

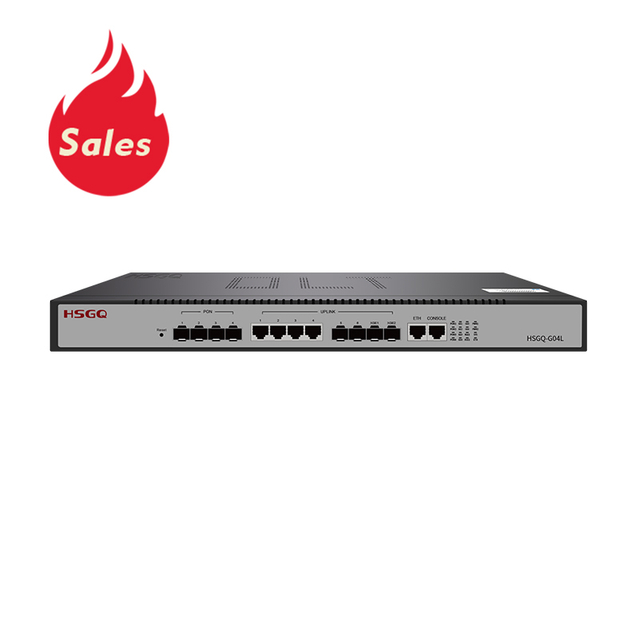

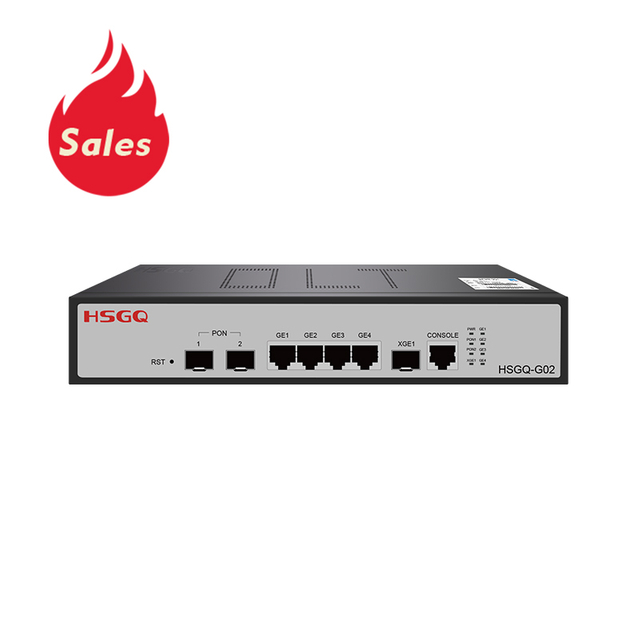

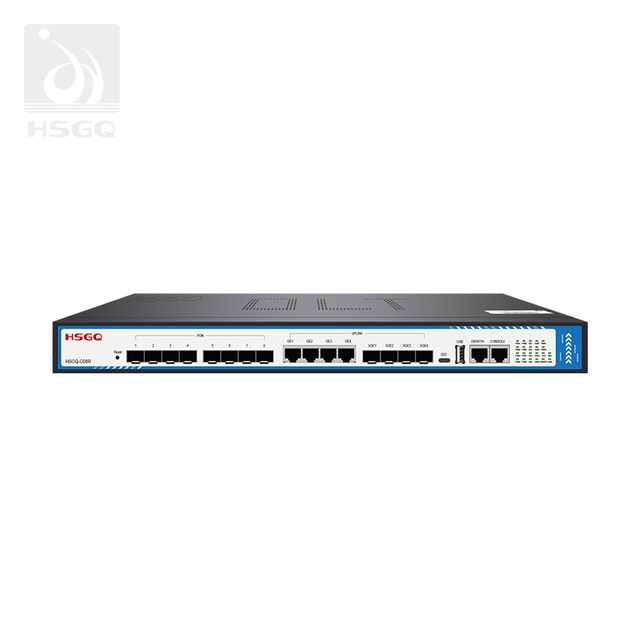

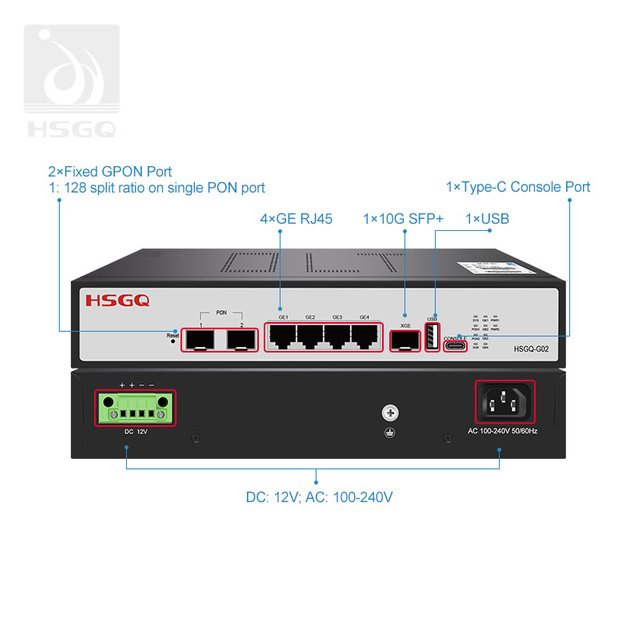

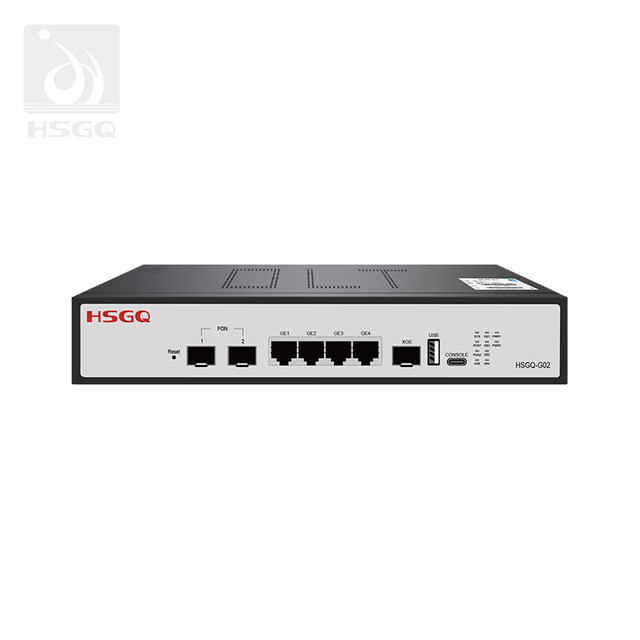

GPON OLT para redes FTTH e FTTB
Os OLTs GPON são amplamente utilizados em banda larga residencial, prédios de apartamentos, hotéis, prédios de escritórios e outras implantações de FTTx. Um GPON OLT pode conectar múltiplas ONUs através de divisores ópticos passivos e fornecer gerenciamento centralizado de assinantes do lado da rede.
A seleção do GPON OLT deve considerar:
Número de portas PON
Capacidade ONU suportada
Orçamento de transmissão óptica
Interface de uplink e largura de banda
Funções VLAN e QoS
OMCI e suporte de gerenciamento remoto
Opções de fonte de alimentação e redundância
Compatibilidade com o GPON ONU ou ONT selecionado
HSGQ fornece GPON OLT opções para diferentes requisitos de acesso FTTH, FTTB e fibra.

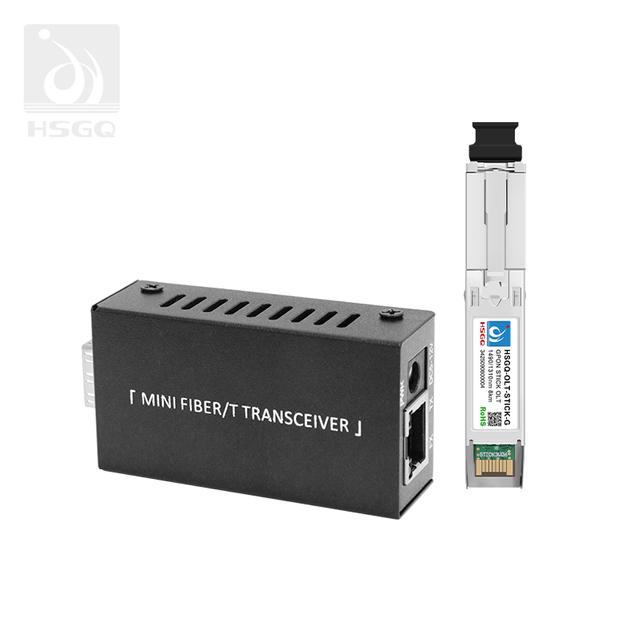

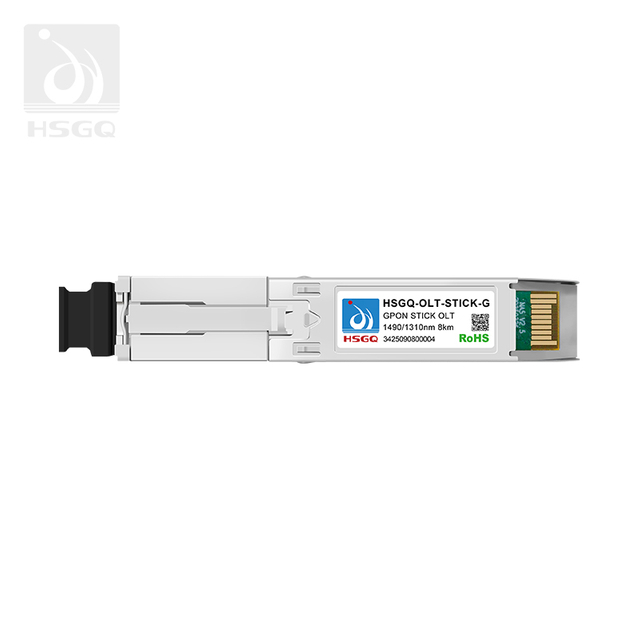

GPON Stick OLT para implantações que economizam espaço
Um GPON Stick OLT usa um formato compacto estilo SFP e pode ser integrado a um switch de rede, roteador ou dispositivo host compatível. Esse design pode ser útil quando o projeto requer uma área pequena, implantação simplificada de equipamentos ou uma solução de acesso GPON de baixo custo.
Os produtos GPON Stick devem ser avaliados de acordo com a compatibilidade do dispositivo host, requisitos de interface SFP, método de gerenciamento suportado, especificações ópticas, perfil GPON e interoperabilidade ONU.
O Stick GPON A categoria destina-se a acesso GPON compacto e aplicações de rede com espaço limitado.
XGS-PON OLT para redes de fibra de alta capacidade
Os OLTs XGS-PON são projetados para redes de acesso de maior largura de banda que exigem transmissão upstream e downstream mais rápida. Eles podem oferecer suporte a FTTH de próxima geração, acesso empresarial, serviços em nuvem, vídeo de alta densidade, redes de campus e outras aplicações com requisitos crescentes de largura de banda.
O XGS-PON é adequado para projetos que necessitam de maior capacidade e um caminho de atualização mais longo. Entretanto, a rede completa deve ser planejada como um sistema, incluindo OLT, rede de distribuição óptica, divisores, ONUs ou ONTs, orçamento óptico, capacidade de uplink e equipamentos de assinante.
Revise o XGS-PON OLT categoria para soluções de acesso de fibra de alta largura de banda.
Padrões e compatibilidade de rede OLT
O padrão PON determina como o OLT se comunica com os terminais ONU ou ONT conectados. GPON, EPON e XGS-PON não são automaticamente intercambiáveis, portanto o equipamento OLT e endpoint deve ser selecionado como um sistema compatível.
Antes da implantação, confirme o seguinte:
Protocolo PON e modo de operação
Comprimento de onda óptico
Transmitir e receber energia óptica
Proporção de divisão
Perda óptica máxima
Tipo de conector
Método de autenticação ONU ou ONT
OMCI ou outra compatibilidade de gerenciamento
Requisitos de VLAN e perfil de serviço
Interface de uplink e largura de banda total
Um dispositivo de modo duplo ou multimodo pode fornecer maior flexibilidade de implantação, mas ainda deve ser testado com a ONU, ONT, plataforma de gerenciamento OLT e rede de distribuição óptica pretendidas.
Aplicações OLT
Redes FTTH
Nas implantações Fiber to the Home, o OLT é instalado no escritório central ou na sala de equipamentos do ISP. Ele se conecta a divisores passivos e atende ONUs ou ONTs instalados em residências ou apartamentos individuais.
A OLT gerencia o acesso de assinantes, alocação de largura de banda, serviços VLAN e manutenção de terminal remoto.
Redes FTTB
Em aplicações Fiber to the Building, o OLT fornece conectividade de fibra a um edifício ou propriedade e distribui o acesso à rede para várias salas, escritórios ou inquilinos.
Os OLTs GPON, EPON ou XGS-PON podem ser selecionados de acordo com a largura de banda necessária, densidade de assinantes, tamanho do edifício e infraestrutura óptica existente.
ISP e acesso de banda larga
Os provedores de serviços de Internet podem usar OLTs para gerenciar vários assinantes a partir de um local centralizado. A densidade de porta e a configuração de uplink corretas ajudam as operadoras a dimensionar a rede à medida que mais usuários ou áreas de serviço são adicionados.
Hotéis e edifícios de apartamentos
As redes de acesso de fibra baseadas em OLT podem fornecer gerenciamento centralizado para quartos de hóspedes, apartamentos, escritórios e instalações compartilhadas. As operadoras podem usar VLANs, controle de largura de banda e manutenção remota para separar usuários e simplificar a administração diária.
Redes Empresariais e Campus
Escolas, parques de escritórios, instalações médicas e instalações industriais podem usar OLTs para conectar edifícios ou zonas de rede remotas através de fibra. O XGS-PON pode ser considerado quando a rede requer maior capacidade para aplicações em nuvem, serviços de vídeo, acesso sem fio ou um grande número de usuários conectados.
Como escolher o OLT certo
Selecione o padrão PON
Comece confirmando se a rede requer GPON, EPON, XGS-PON ou outro padrão PON. A OLT selecionada deve corresponder ao equipamento ONU ou ONT e aos requisitos de serviço do projeto.
Determine a contagem de portas PON
O número necessário de portas PON depende do número de usuários conectados, da taxa de divisão planejada, da área de cobertura e do crescimento esperado da rede. Uma contagem de portas mais alta pode ser mais adequada para grandes projetos, enquanto uma Mini OLT pode ser suficiente para implantações menores.
Verifique a capacidade do uplink
A interface uplink conecta o OLT à agregação ou rede central. Verifique se o projeto requer Gigabit Ethernet, 10G SFP+, uplinks combinados ou outras interfaces.
O uplink deverá ter capacidade suficiente para o tráfego total gerado por todas as portas PON ativas e assinantes conectados.
Confirme a compatibilidade ONU e ONT
A OLT deve funcionar com os dispositivos ONU ou ONT selecionados em termos de modo PON, orçamento óptico, autenticação, protocolo de gerenciamento, configuração de VLAN e perfil de serviço.
Revise as funções de gerenciamento
Para projetos de rede gerenciada, verifique se a OLT suporta OMCI, gerenciamento web, CLI, acesso ao console local, gerenciamento de nuvem, VLAN, QoS, espionagem IGMP, controle multicast e diagnóstico óptico.
Considere a instalação e a confiabilidade
Para salas de rede menores, uma OLT compacta pode reduzir os requisitos de espaço. Para implantações maiores ou mais críticas, o projeto pode exigir energia redundante, maior densidade de portas, gerenciamento térmico mais forte e flexibilidade adicional de uplink.
OLT e ONU: diferentes funções em uma rede PON
A OLT e a ONU ou ONT trabalham juntas, mas desempenham funções diferentes.
A OLT é instalada no lado da rede central. Ele gerencia portas PON, comunica-se com vários terminais, aloca largura de banda e conecta a rede de acesso à rede de agregação upstream.
A ONU ou ONT é instalada no lado do usuário. Ele recebe o sinal óptico do OLT e o converte em Ethernet, Wi-Fi, voz, vídeo ou outros serviços de rede local.
Uma implantação PON completa requer, portanto, compatibilidade entre OLT, rede de distribuição óptica, divisor, cabo de fibra e terminais ONU ou ONT.
Perguntas frequentes sobre OLT
O que significa OLT?
OLT significa Terminal de linha óptica. É o dispositivo central usado para conectar uma rede upstream a uma rede de acesso óptico passivo.
Qual é a diferença entre uma OLT e uma ONU?
Uma OLT normalmente é instalada no escritório central ou na sala de rede e gerencia vários terminais ópticos. Uma ONU ou ONT é instalada no lado do usuário e converte o sinal óptico em Ethernet, Wi-Fi, voz, vídeo ou outros serviços locais.
GPON é melhor que EPON?
Nenhum dos padrões é universalmente melhor. GPON e EPON usam padrões técnicos diferentes e podem ser preferidos de acordo com a rede existente, compatibilidade ONU, requisitos de largura de banda, modelo de serviço e plataforma de gerenciamento.
Quando uma rede deve usar um XGS-PON OLT?
Um OLT XGS-PON é adequado quando a rede requer maior capacidade, maior largura de banda upstream ou um caminho de atualização de longo prazo. Pode ser considerado para FTTH de alta densidade, redes corporativas, campi, aplicações em nuvem e serviços com uso intensivo de largura de banda.
Para que é usado um GPON Stick OLT?
Um GPON Stick OLT é usado quando uma solução de acesso compacta estilo SFP é preferida. Ele pode ser adequado para instalações com espaço limitado e projetos de rede que usam um switch, roteador ou dispositivo host compatível.
Quantas ONUs uma OLT pode suportar?
O número de ONUs suportadas depende do modelo OLT, contagem de portas PON, taxa de divisão óptica, capacidade de gerenciamento, perfil de serviço e orçamento óptico. A capacidade teórica máxima não deve ser tratada como a capacidade de implantação recomendada sem considerar os requisitos de largura de banda e manutenção.
O que deve ser verificado antes de comprar uma OLT?
Antes de comprar, confirme o padrão PON, contagem de portas PON, interface de uplink, compatibilidade ONU, orçamento óptico, taxa de divisão, funções de gerenciamento, requisitos de VLAN e QoS, design de energia, ambiente de instalação e necessidades futuras de expansão.
