Un GPON Stick OLT est un module terminal de ligne optique compact conçu pour s'insérer dans un emplacement SFP ou SFP+ compatible. Il intègre les fonctions d'accès GPON dans un dispositif au format SFP, permettant à un commutateur, un routeur ou un pare-feu approprié de se connecter à une fibre optique passive et de gérer les terminaux ONU ou ONT en aval.
Au lieu d'installer un module séparé monté en rack BTA, un GPON Stick peut fournir un moyen plus compact d'ajouter un accès GPON à l'équipement réseau existant. Il convient aux déploiements périphériques, aux petits réseaux FTTH, aux sites d'entreprise, aux réseaux de campus et aux armoires où l'espace rack et la puissance des équipements supplémentaires sont limités.
Un GPON Stick OLT combine le GPON MAC, la pile de protocoles PON, l'interface optique et les fonctions de gestion dans un module SFP/SFP+ compact.
La structure typique du réseau est la suivante :
Un commutateur, un routeur ou un pare-feu compatible fournit l'emplacement SFP/SFP+ hôte.
Le GPON Stick OLT est inséré dans le périphérique hôte.
Le module se connecte à un répartiteur optique passif via une liaison fibre optique.
Plusieurs ONU ou ONT GPON se connectent au réseau optique en aval.
Le périphérique hôte et le GPON Stick fonctionnent ensemble pour fournir des fonctions de liaison montante, de service et de gestion de réseau.
Contrairement à un émetteur-récepteur optique standard, un GPON Stick OLT est un dispositif d'accès actif doté de ses propres capacités de traitement GPON et de gestion ONU.
La conception du GPON Stick place les fonctions OLT de base dans un petit boîtier SFP/SFP+. Cela élimine le besoin d'un châssis OLT 1U séparé lorsque le réseau ne nécessite qu'une solution d'accès GPON compacte et à faible densité.
Le petit facteur de forme peut aider à réduire :
Exigences en matière d'espace rack
Matériel supplémentaire pour la salle d'équipement
Câblage d'alimentation OLT séparé
Exigences de refroidissement pour un châssis autonome
Travaux d'installation dans des armoires de bordure
Volume d'équipement dans les coffrets courant faible
Le commutateur hôte, le routeur ou le pare-feu nécessite toujours sa propre gestion de l'alimentation et de la température. Le GPON Stick réduit le besoin d'une plate-forme OLT distincte, mais il ne supprime pas les exigences en matière d'alimentation et d'environnement du périphérique hôte.
Les produits HSGQ GPON Stick utilisent un boîtier métallique compact conçu pour le facteur de forme physique standard SFP/SFP+. La coque en alliage de zinc contribue à fournir une protection mécanique, un blindage électromagnétique et une conduction thermique dans l'espace limité du module.
Une faible consommation d'énergie est importante pour un OLT au facteur de forme SFP, car le module est alimenté par l'équipement hôte. Une conception à faible consommation peut contribuer à réduire les contraintes thermiques lors d'un fonctionnement continu, en particulier lorsque le GPON Stick est installé dans une armoire de commande compacte ou un nœud de réseau périphérique.
La consommation d'énergie exacte, la température de fonctionnement, la classe optique et la compatibilité de l'hôte doivent être vérifiées pour le modèle sélectionné avant le déploiement.
Un GPON Stick OLT est conçu pour fournir le côté central d'un réseau GPON. Selon le modèle, les fonctions prises en charge peuvent inclure :
Traitement MAC GPON
Gestion du protocole GPON
Enregistrement et authentification ONU
Enregistrement automatique de l'ONU
Activation manuelle de l'ONU
Transmission transparente VLAN
Surveillance de l'état de l'ONU
Configuration basée sur le WEB
Mises à niveau du micrologiciel
Mises à niveau par lots de l'ONU
Configuration du service P2P
Contrôle obligatoire du débit de bande passante
Affichage des défauts et de l'état
Le Produit GPON Stick OLT prend en charge les fonctions d'accès GPON requises pour les déploiements compacts FTTH et FTTx. La capacité réelle de l'ONU, le rapport de répartition, la distance de transmission et les fonctions de gestion dépendent de la configuration spécifique du produit.
Certains modèles HSGQ GPON Stick prennent en charge le profil de bande passante GPON standard allant jusqu'à 2,488 Gbit/s en aval et 1,244 Gbit/s en amont.
La capacité d'accès optique est partagée entre les ONU connectées à la même interface PON. Pour cette raison, le nombre de terminaux connectés et le plan de circulation doivent être considérés ensemble.
Par exemple, les modèles sélectionnés peuvent prendre en charge :
Répartition optique jusqu'à 1:32
Jusqu'à 16 ou 32 terminaux ONU
Jusqu'à 8 km de transmission fibre monomode
Accès optique classe B+
Enregistrement automatique de l'ONU
Gestion des services GPON via des outils WEB
Ces valeurs dépendent du modèle et ne doivent pas être appliquées à tous les produits GPON Stick.
Le facteur de forme physique SFP ou SFP+ ne garantit pas la compatibilité avec tous les périphériques hôtes. Avant d'installer un GPON Stick OLT, confirmez les points suivants :
L'hôte fournit un emplacement SFP ou SFP+ compatible
L'emplacement hôte peut fournir la puissance de module requise
L'hôte prend en charge le comportement d'initialisation et de gestion du module
Le port optique et le type de connecteur conviennent
Le périphérique hôte peut gérer la configuration VLAN et liaison montante requise
La température de fonctionnement du GPON Stick est adaptée à l'installation
Les ONU en aval prennent en charge la norme GPON et la méthode d'authentification requises.
Le commutateur ou le routeur hôte dispose d'une capacité de traitement suffisante pour le trafic prévu.
Le HSGQ GPON Stick est conçu pour être utilisé avec un équipement réseau compatible doté d'un port optique approprié. La compatibilité doit être confirmée avec le modèle d'équipement hôte avant le déploiement du volume.
L'un des principaux avantages d'un GPON Stick OLT est qu'il peut réutiliser l'équipement réseau existant.
Un intégrateur système peut utiliser un commutateur, un routeur, un pare-feu ou une plate-forme réseau gérée dans le cloud compatible comme périphérique hôte, puis ajouter un accès GPON via l'emplacement SFP. Cela peut aider à protéger les investissements en équipements existants et à réduire le besoin d’acheter un châssis OLT distinct.
L’approche de mise à niveau est particulièrement utile lorsque :
Un projet dispose de commutateurs existants avec des emplacements SFP disponibles
Un nouvel OLT monté en rack ne peut pas être installé
Le réseau a besoin d'un petit nombre d'abonnés GPON
Une armoire distante a un espace limité
Un intégrateur de systèmes souhaite combiner la commutation et l'accès PON
Un périphérique hôte géré dans le cloud est déjà déployé
Le projet nécessite une expansion rapide des bords
Cette architecture doit être évaluée par rapport aux capacités d'alimentation, de VLAN, de gestion et de gestion du trafic du périphérique hôte.
Un OLT conventionnel est généralement installé dans un bureau central ou un local technique. Un GPON Stick OLT offre une plus grande flexibilité pour les emplacements distribués ou périphériques.
Les applications typiques incluent :
Un GPON Stick peut ajouter un point d'accès PON localisé à la périphérie du réseau sans installer de châssis OLT séparé.
Pour les petits groupes d'abonnés, un GPON Stick compact peut connecter des ONU ou des ONT via des séparateurs optiques passifs tout en gardant le nœud d'accès simple.
Les petites écoles, les bâtiments communautaires et les bureaux peuvent utiliser les OLT GPON Stick pour étendre l'accès à la fibre optique à partir des équipements réseau existants.
Le module convient aux boîtiers à courant faible, aux armoires compactes, aux boîtiers réseau muraux et à d'autres emplacements où un OLT 1U ne peut pas être installé.
Un GPON Stick peut prendre en charge certains déploiements d'accès à distance et de liaison mobile où le commutateur ou le routeur hôte fournit déjà l'interface optique requise.
Lorsqu'il est installé sur un hôte géré compatible, un GPON Stick peut être intégré dans une architecture de gestion à distance plus large. Les fonctions de gestion disponibles dépendent de l'hôte et du modèle de GPON Stick.
La gamme HSGQ GPON Stick comprend des produits GPON Stick OLT autonomes et des configurations basées sur des kits.

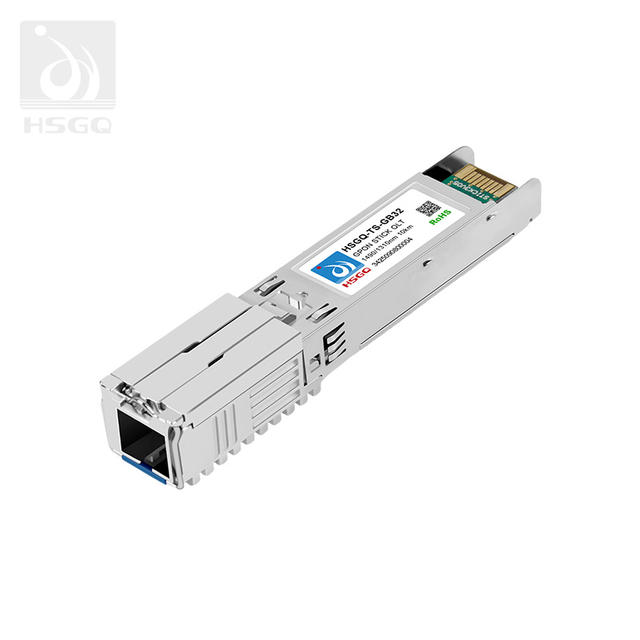

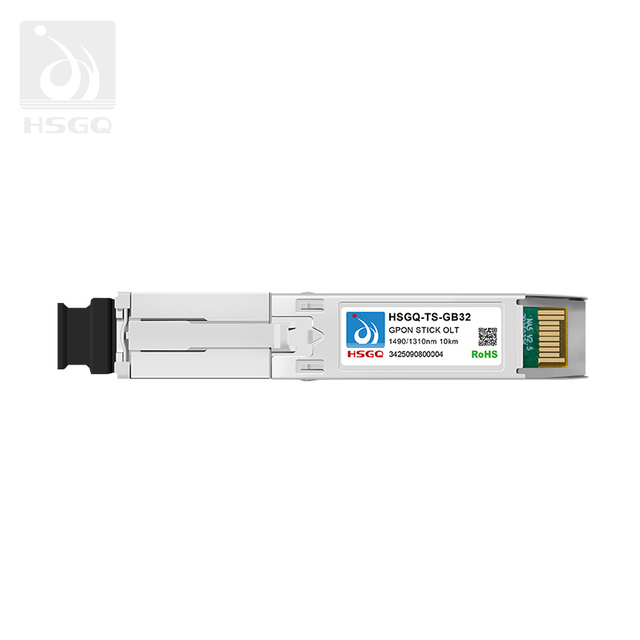

Le Clé GPON HSGQ-TS-GB32 est un module d'accès GPON compact conçu pour les réseaux optiques à petite échelle. Ses informations produit répertorient une interface GPON unique, un rapport de partage maximum de 1:32, une transmission fibre jusqu'à 8 km, une gestion WEB et une faible consommation d'énergie.
Pour les projets nécessitant des interfaces optiques ou électriques supplémentaires, un kit GPON Stick peut fournir une option de déploiement plus complète tout en conservant l'architecture compacte basée sur des modules.
Un GPON Stick OLT et un GPON OLT standard remplissent des fonctions similaires côté central, mais ils sont conçus pour des conditions de déploiement différentes.
Un OLT GPON standard est plus adapté lorsque le projet nécessite :
Plusieurs ports PON
Forte densité d’abonnés
Gestion OLT dédiée
Alimentations redondantes
Plusieurs interfaces de liaison montante
Réseaux FTTH ou opérateurs plus grands
Installation indépendante du local technique
Un OLT GPON Stick est plus adapté lorsque le projet nécessite :
Une interface d'accès GPON compacte
Utilisation minimale de l'espace rack
Réutilisation d'un switch ou d'un routeur existant
Petite capacité d’abonné
Déploiement périphérique
Volume d’équipement réduit
Installation rapide dans une armoire compacte
Pour les réseaux d'accès plus grands, comparez la norme Gamme GPON OLT. Pour les déploiements OLT de bureau compacts, consultez le Gamme Mini OLT.
Les produits HSGQ GPON Stick sont conçus pour les intégrateurs de réseaux, les FAI, les installateurs et les sociétés d'ingénierie qui ont besoin d'un moyen compact pour étendre l'accès GPON.
Les principaux avantages comprennent :
Facteur de forme SFP/SFP+
Fonctionnalité GPON OLT dans un module compact
Faible consommation d'énergie sur certains modèles
Boîtier métallique pour le blindage et la conduction thermique
Conception remplaçable à chaud sur les produits pris en charge
Enregistrement automatique de l'ONU
Gestion basée sur WEB sur les modèles sélectionnés
Prise en charge de la transmission transparente VLAN
Compatibilité avec les commutateurs, routeurs et pare-feu appropriés
Encombrement réduit par rapport aux équipements OLT autonomes
Prise en charge des petits réseaux FTTH, FTTx, Edge, Campus et communautaires
Non. Un émetteur-récepteur SFP standard convertit principalement les signaux électriques et optiques. Un GPON Stick OLT intègre également le traitement GPON MAC, les fonctions du protocole PON, la gestion ONU et la configuration des accès à l'intérieur du module.
Non. Le commutateur doit disposer d'un emplacement SFP ou SFP+ compatible, d'une capacité d'alimentation suffisante, d'un support de gestion approprié et d'une architecture réseau pouvant fonctionner avec le GPON Stick. La compatibilité physique SFP à elle seule ne garantit pas une compatibilité fonctionnelle complète.
Le GPON Stick est normalement alimenté via le commutateur hôte, le routeur ou le pare-feu. Il n'a généralement pas besoin d'un câble d'alimentation OLT séparé, mais l'équipement hôte a néanmoins besoin d'une alimentation stable et de conditions thermiques adaptées.
La capacité dépend du modèle spécifique. Les produits HSGQ GPON Stick sélectionnés prennent en charge jusqu'à 16 ou 32 terminaux ONU avec un rapport de division maximum de 1:32. Le nombre réel doit être confirmé en fonction des spécifications du produit, du budget optique et du plan de circulation.
Un GPON Stick est un module OLT au format SFP qui fonctionne via un périphérique hôte compatible. Un Mini OLT est un OLT compact autonome avec son propre châssis, son propre alimentation, son interface de gestion et sa propre configuration de port PON.
Il peut fonctionner avec des ONU GPON tierces compatibles lorsque la norme GPON, la méthode d'authentification, les paramètres optiques, la configuration VLAN et le comportement de gestion sont pris en charge. La combinaison complète OLT et ONU doit être testée avant un déploiement à grande échelle.
Un GPON Stick est généralement mieux adapté aux déploiements FTTH et FTTx petits ou localisés. Les grands réseaux qui nécessitent plusieurs ports PON, une densité d'abonnés élevée, une alimentation redondante et une gestion OLT indépendante doivent normalement utiliser un OLT GPON multiport standard.
Le prix dépend de la norme GPON, du rapport de division, de la capacité ONU, de la classe optique, de la distance de transmission, des fonctions de gestion, de la compatibilité de l'hôte, de la consommation électrique et du fait que le produit soit fourni sous forme de module autonome ou de kit complet.
