HSGQ-TC01
| Quantité: | |
|---|---|
HSGQ-TC01 est un OLT combiné XGS-PON/GPON de type boîte. Le système a une bonne stabilité et une grande fiabilité. Prend en charge plusieurs méthodes de gestion telles que CLI, WEB et SNMP. Le produit fournit 1 port XGS-PON/XG-PON/GPON, 4 ports de liaison montante GE RJ45 et 2 emplacements SFP+ 10G. Les utilisateurs peuvent rapidement déployer, configurer et surveiller l'appareil via la gestion cloud, réduisant ainsi considérablement les coûts de main-d'œuvre et de temps pendant la construction du réseau. Convient aux zones peu peuplées et à budget limité, aux parcs industriels intelligents, aux bâtiments commerciaux, FTTR, etc. Chaque port PON prend en charge un rapport de division maximum de 1:128, prend en charge jusqu'à 128 utilisateurs, la hauteur 1U est pratique pour l'installation et la maintenance. C'est un excellent choix pour les opérateurs souhaitant migrer du GPON vers le 10G PON.
Interfaces de liaison montante XGS-PON 10G
Répond aux exigences en matière d'équipement de télécommunications du haut débit Gigabit, satisfait aux besoins des applications domestiques et commerciales de nouvelle génération et est conçu sur mesure pour les scénarios d'applications à large bande passante tels que le streaming 4K/8K/VR/live.

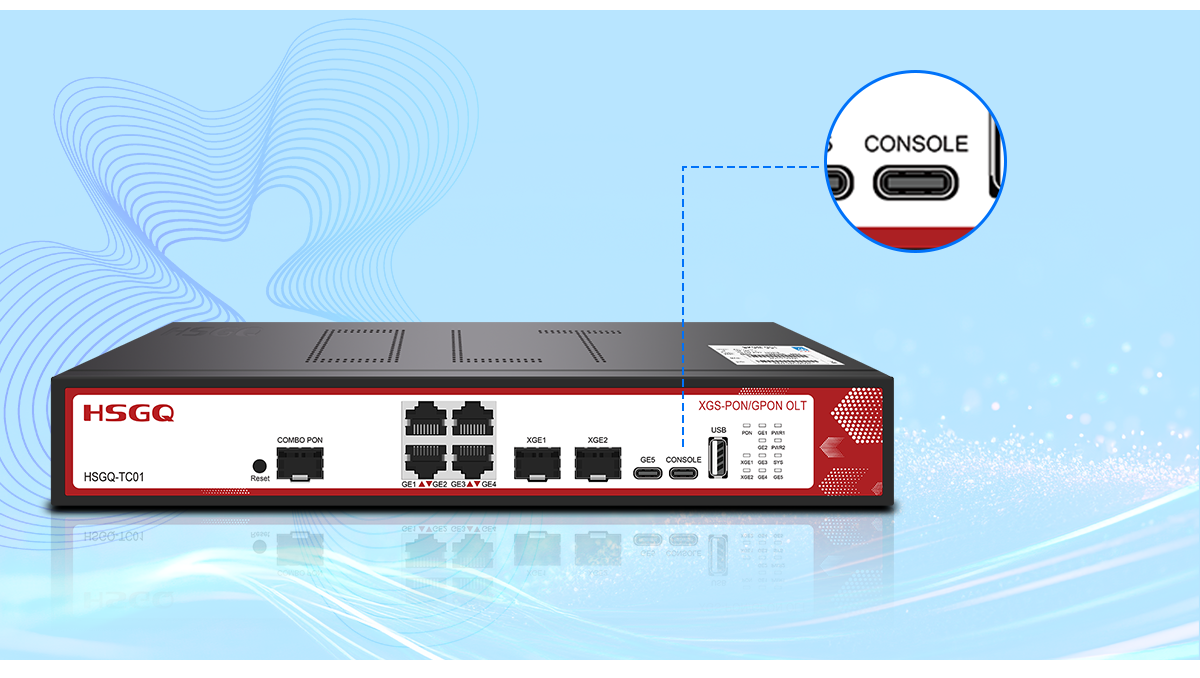

Port de console de type C
À l'aide d'une console Type-C, la gestion de la configuration des appareils peut être résolue avec un seul câble.

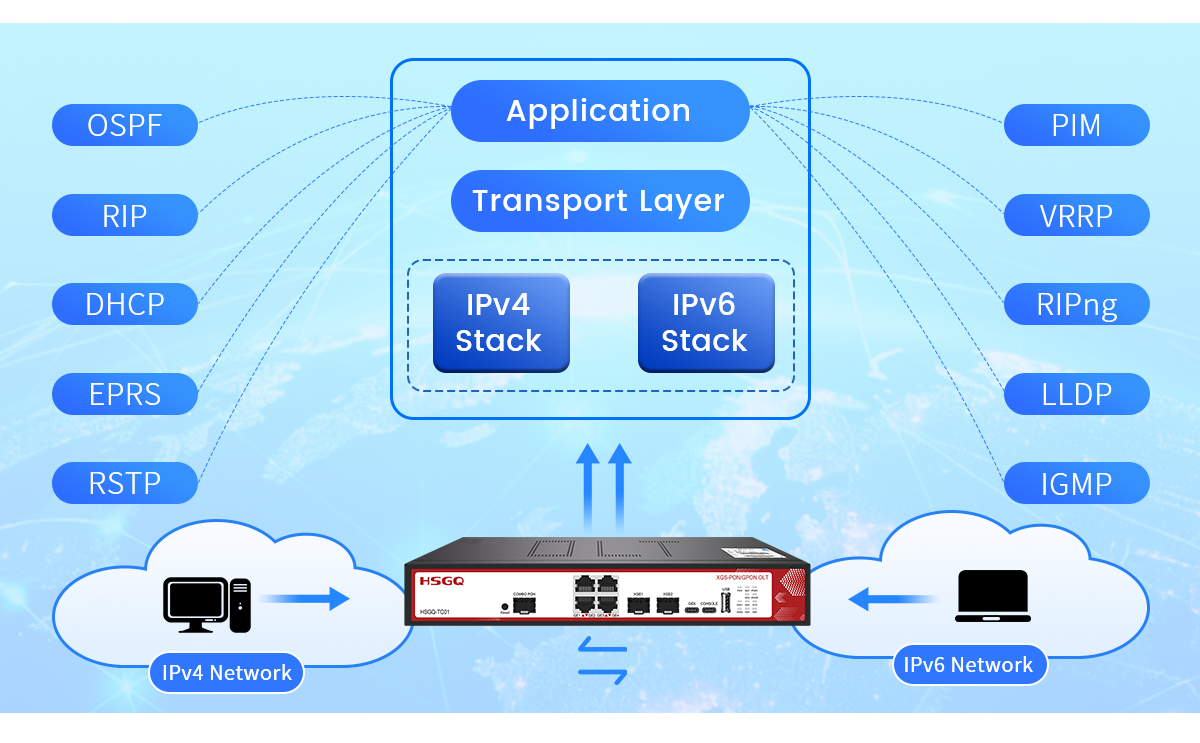

Prend en charge les protocoles de routage de couche 3
Prend en charge la double pile de protocoles IPv4/IPv6, le routage statique, RIP, OSPF, la redondance VRRP, DHCP, PIM et IGMP.

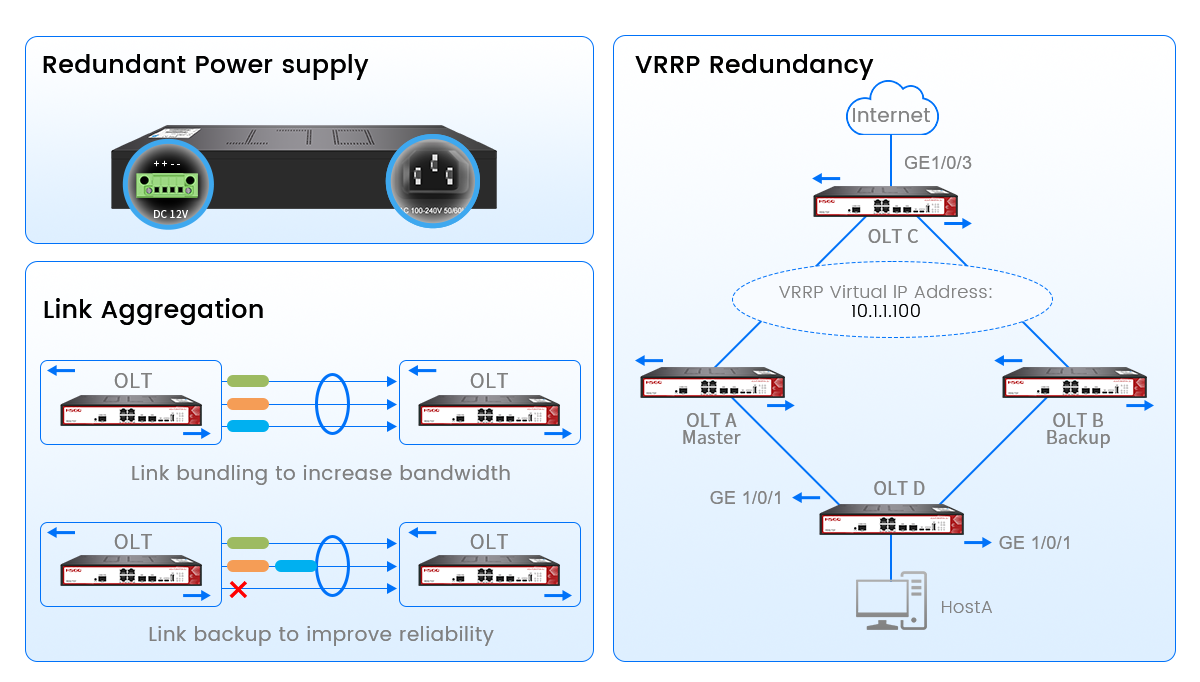

Conception de redondance logicielle
Protection de redondance : prend en charge la conception de redondance matérielle et logicielle, y compris les alimentations redondantes, la protection de liaison redondante et la redondance VRRP pour garantir un service ininterrompu.

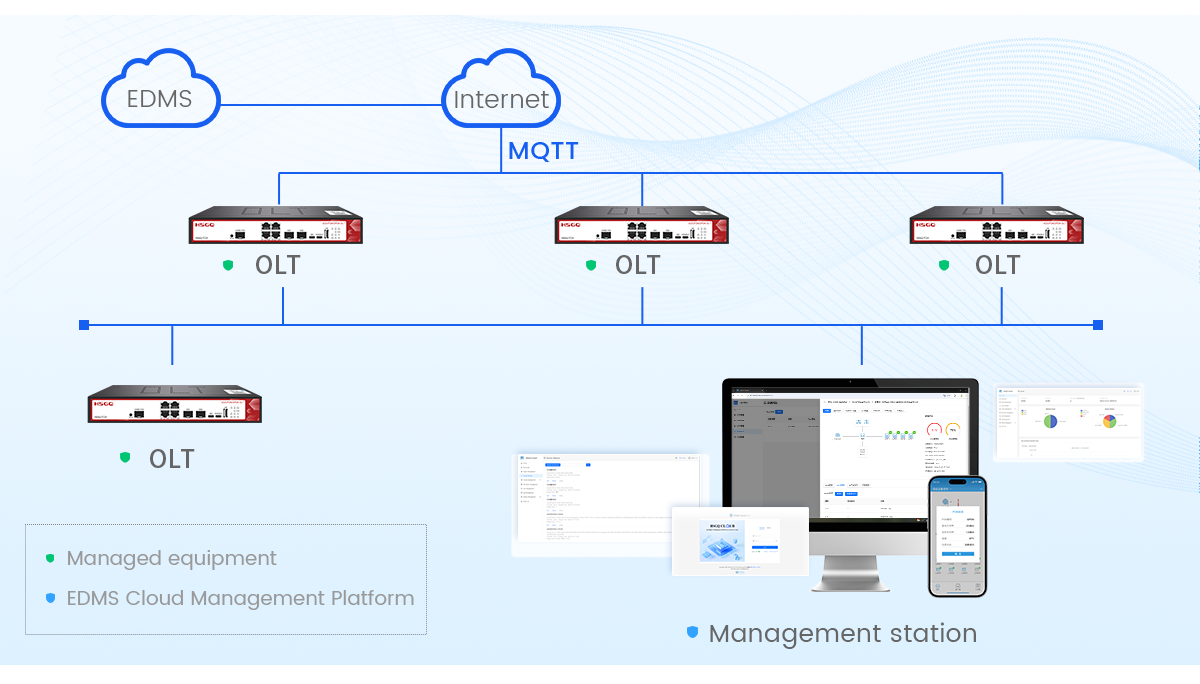

Prend en charge le cloud EDMS
gestion de plateforme
Module de fonction MQTT intégré, prenant en charge la connectivité à la plateforme de gestion cloud EDMS via les protocoles MQTT/SNMP. Cela permet une gestion centralisée unifiée des appareils et facilite l’exploitation et la maintenance à distance.
Le HSGQ-TC01 est un OLT combiné XGS-PON/GPON compact à 1 port conçu pour les déploiements de réseaux FTTH, FTTR, de bâtiments commerciaux et de réseaux d"accès de petite à moyenne taille. Il combine une interface XGS-PON/XG-PON/GPON PON avec quatre ports de liaison montante GE RJ45 et deux emplacements SFP+ 10G, offrant aux opérateurs de réseau plus de flexibilité lors de la connexion de commutateurs d"agrégation, de routeurs principaux ou d"équipements de transport optique.
En tant qu'OLT XGS-PON à 1 port , le TC01 convient aux réseaux qui nécessitent un chemin de migration contrôlé de GPON vers 10G PON sans remplacer immédiatement l'ensemble de l'infrastructure d'accès. Il prend en charge un rapport de répartition maximum de 1:128 par port PON, plusieurs méthodes de gestion, des fonctions de couche 2 et 3 et un fonctionnement basé sur le cloud.
Interface utilisateur | 1 * XGSPON/XG-PON/GPON |
4*GE RJ45 ; 1 * GE Type-C | |
2*10G SFP+ | |
1 * USB 2.0 | |
Pon | Port PON : emplacement PON SFP+ (20 broches) |
Type : XG(S)-PON : Classe N1/N2 ; GPON : Classe C++/Classe C+++ | |
Rapport de division : 1:128 | |
Bande passante | XGSPON : en amont 9,953 Gbit/s à 1 270 nm ; En aval 9,953 Gbit/s à 1 577 nm |
XGPON : en amont 2,488 Gbit/s à 1 270 nm ; En aval 9 953 Gbit/s à 1 577 nm | |
GPON : en amont 1,244 Gbit/s à 1 310 nm ; En aval 2,488 Gbit/s à 1 490 nm | |
Éclair | 32 Mo |
DDR | 512 Mo |
Dimensions | 285*192*44mm |
Poids | 1 * console de type C |
Alimentation électrique | CA 100 V-240 V, 50 Hz/60 Hz ; C.C 12 V |
Environnement | Température de travail : -10 °C ~ 55 °C. |
Température de stockage : -40°C~80°C | |
Humidité : 10 % ~ 95 % (sans condensation) | |
Consommation d"énergie | <50W |
Fonctions PON | Prise en charge du registre automatique |
Liste blanche et de refus de l"ONU | |
Configuration de l"administrateur de base de données | |
Gestion du cloud | Liste des appareils |
Gestion de projet | |
Version de version | |
Gestion des licences | |
Configuration et surveillance | CLI, WEB, SNMP/NMS, CLOUD |
Mise à niveau du micrologiciel | |
Ping et débogage | |
Gestion des utilisateurs, des journaux et des alarmes | |
Fonction L2 | VLAN transparent, traduire, QinQ |
Surveillance IGMP/proxy | |
Isolation des ports | |
MSTP, RSTP | |
ERPS, LLDP, LACP | |
Fonction L3 | DHCP |
Itinéraire statique | |
OSPF, RIP |
Le TC01 utilise une conception de boîtier 1U pour une installation plus facile dans les salles d"équipement, les armoires et les armoires réseau compactes. Son port PON combiné peut prendre en charge les modes d"accès XGS-PON, XG-PON et GPON, permettant à l"architecture réseau de correspondre aux ONU connectées et au débit de service requis.
L"appareil fournit des options de gestion CLI, Web, SNMP/NMS et cloud. Cela donne aux installateurs une méthode locale de mise en service tout en permettant aux opérateurs de surveiller et de maintenir les OLT distribués via une plate-forme centralisée.
Les quatre ports GE RJ45 conviennent aux liaisons montantes électriques dans des déploiements plus petits. Les deux emplacements 10G SFP+ offrent une capacité de liaison montante optique supplémentaire lorsque le réseau d"accès nécessite des connexions fibre plus longues ou une bande passante d"agrégation plus élevée.
La configuration du produit identifie la prise en charge des normes PON associées ITU-T G.987, ITU-T G.9807.1 et ITU-T G.984.x. Il prend également en charge les applications de module XGS-PON à 20 broches, le fonctionnement à double pile IPv4/IPv6, la maintenance de console de type C, ERPS, STP/RSTP/MSTP, la redondance VRRP et la gestion cloud EDMS.
Ces fonctions rendent le TC01 adapté à bien plus qu"un rôle d"accès PON de base. Il peut être utilisé dans le cadre d"un réseau d"accès géré où la classification du trafic, l"autorisation ONU, la gestion des VLAN, la livraison multidiffusion, le routage et la maintenance à distance doivent tous être contrôlés à partir de la même plateforme.
Les deux emplacements SFP+ 10G offrent des options de liaison montante optique pour connecter l"OLT à un commutateur d"agrégation, un commutateur principal ou un réseau de transport en amont. Cette conception est utile lorsqu"un projet doit réserver plus de bande passante pour les services haut débit haute densité, l"accès professionnel, le WiFi d"entreprise, la vidéosurveillance ou les déploiements FTTR.

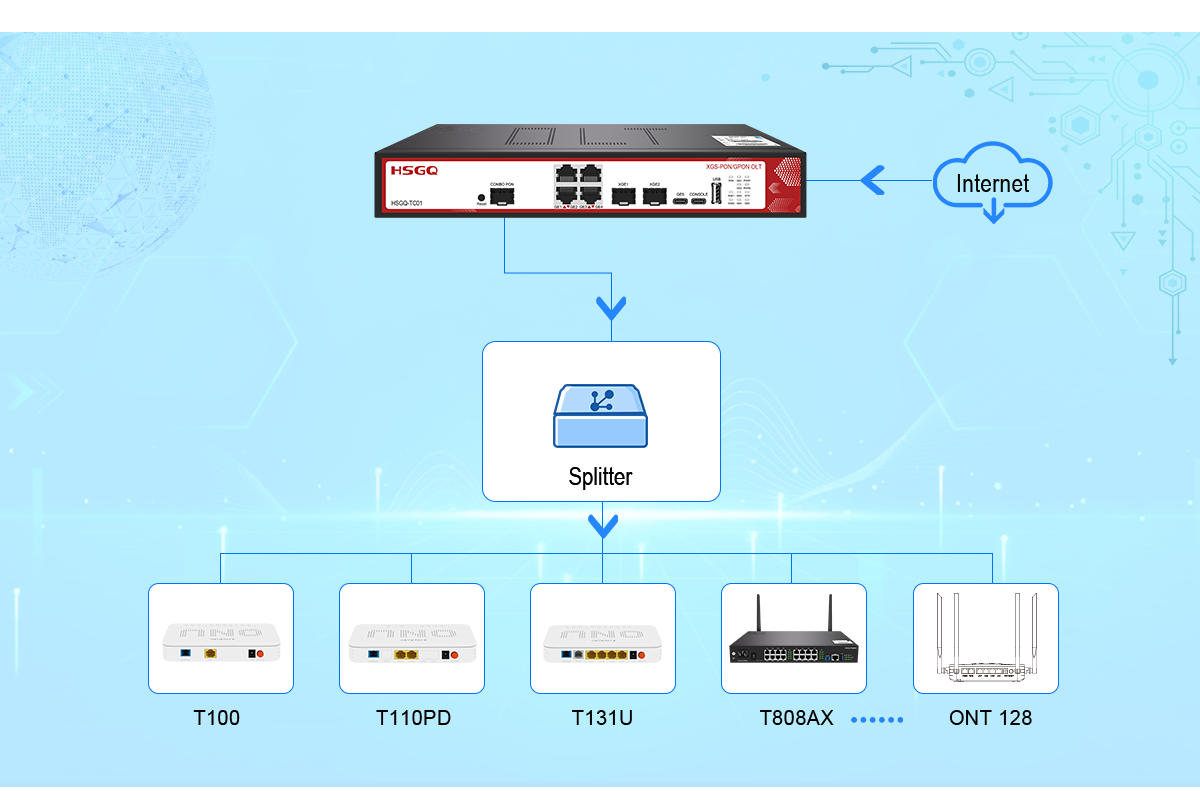

Le côté accès XGS-PON peut être connecté via un répartiteur passif à des ONU compatibles. Le réseau peut ensuite desservir les utilisateurs résidentiels, les locataires commerciaux, les points d"accès et autres terminaux optiques sur une structure de distribution de fibre partagée.
Pour les projets utilisant une base d"utilisateurs GPON existante, l"architecture Combo OLT fournit un chemin de migration pratique. Les services GPON peuvent rester opérationnels pendant que la capacité XGS-PON est introduite pour les nouveaux abonnés ou les forfaits à bande passante plus élevée. Cette approche peut réduire le besoin d’un remplacement immédiat et simultané du réseau.
Un OLT XGS-PON à 2 ports peut être plus adapté lorsque le projet nécessite deux ports d'accès PON indépendants. Le TC01 est mieux adapté aux déploiements à PON unique où la taille compacte, les doubles liaisons montantes 10G et la migration progressive sont les principales priorités.
Le port de console Type-C fournit une interface de maintenance locale directe pendant l"installation et le dépannage. Les ingénieurs peuvent utiliser une seule connexion par câble pour la configuration initiale, la vérification des pannes et l"accès aux appareils locaux sans dépendre entièrement de la gestion à distance.
Ceci est utile lors de la première étape de déploiement, notamment lorsque l"OLT n"est pas encore connecté au réseau de gestion. Il fournit également une voie de maintenance alternative lorsque le réseau en amont est temporairement indisponible.
Pour un fonctionnement de routine, le TC01 peut être géré via une gestion Web, CLI, SNMP/NMS ou cloud selon la méthode de maintenance préférée du projet.
Le HSGQ-TC01 prend en charge le fonctionnement double pile IPv4 et IPv6 ainsi que les fonctions de couche 3 telles que DHCP, le routage statique et OSPF. La documentation du produit identifie également les fonctions liées à RIP, PIM, IGMP et VRRP pour la gestion du réseau et la fourniture de services.
Les fonctions DHCP peuvent simplifier l"attribution d"adresses pour les services connectés, tandis que les routes statiques fournissent un chemin prévisible pour les segments de réseau plus petits ou plus contrôlés. Ces fonctions sont utiles lorsque l"OLT participe à un réseau d"accès structuré plutôt que de fonctionner uniquement comme un périphérique transparent de couche 2.
La prise en charge OSPF peut faciliter l"échange d"informations de routage dans des environnements réseau plus grands ou segmentés. Ceci est utile lorsque la couche d"accès doit travailler avec une architecture de routage en amont et lorsque les chemins réseau peuvent changer à mesure que la topologie se développe.
La prise en charge IPv4/IPv6 offre aux opérateurs plus de flexibilité lors du déploiement de nouveaux services ou de la préparation à des environnements à protocoles mixtes. La configuration exacte du routage et du service doit être planifiée en fonction du routeur amont, de la capacité de l"ONU et de la politique de gestion du réseau.
Le TC01 prend en charge plusieurs fonctions destinées aux conceptions de réseau plus résilientes, notamment la prise en charge de l"alimentation redondante, l"agrégation de liens, la sauvegarde de liens, l"ERPS et la redondance liée au VRRP.
L"agrégation de liens peut combiner plusieurs liens physiques pour obtenir une bande passante supplémentaire ou fournir un chemin alternatif si un lien devient indisponible. Les protocoles de la famille ERPS et STP peuvent aider à gérer les scénarios de protection en anneau ou en boucle Ethernet, tandis que VRRP peut être utilisé dans les conceptions de redondance de couche 3 prises en charge.
Ces fonctions ne suppriment pas la nécessité d"une planification correcte du réseau. Les sources d"alimentation, les modules optiques, les commutateurs en amont, les relations de routage et les chemins de défaillance doivent être vérifiés avant le déploiement. Lorsqu"elles sont correctement configurées, les fonctionnalités de redondance peuvent contribuer à réduire l"impact des pannes de liaisons individuelles ou d"équipements.
Le TC01 prend en charge la gestion de la plate-forme cloud EDMS via son module fonctionnel MQTT intégré et sa capacité de gestion liée à SNMP. Les opérateurs peuvent utiliser la gestion centralisée pour organiser des listes de périphériques, gérer des projets, surveiller les alarmes, effectuer des travaux de configuration et prendre en charge la maintenance à distance.
La gestion du cloud est particulièrement utile pour les réseaux d"accès distribués où les OLT sont installés dans plusieurs bâtiments, parcs industriels, bureaux ou salles d"équipement distantes. Au lieu d"exiger qu"un ingénieur visite chaque site pour les changements de routine, le personnel autorisé peut gérer les tâches appropriées à partir d"un poste de gestion central.
L"accès local CLI, Web et SNMP/NMS reste utile pour la mise en service, l"intégration et les clients qui préfèrent conserver la gestion au sein de leur propre environnement réseau.
Le TC01 prend en charge l"allocation dynamique de bande passante flexible et le contrôle du trafic en amont/en aval. Ces fonctions permettent d"attribuer la bande passante PON disponible en fonction des exigences du service et des profils d"abonnés.
Le contrôle du trafic basé sur les ports et la mise en forme du trafic peuvent être utilisés pour définir des politiques de trafic pour les interfaces connectées. Ceci est utile lorsque différents utilisateurs, services ou segments de réseau nécessitent des limites de bande passante différentes.
L"OLT prend en charge les fonctions IP ToS et IEEE 802.1Q VLAN pour la classification du trafic et la segmentation du réseau. Les fonctions ACL et QoS offrent un contrôle supplémentaire sur le trafic autorisé et sur la manière dont les différentes classes de trafic sont gérées.
Ces fonctions peuvent aider à séparer les services haut débit, de gestion, voix, vidéo et autres lorsque les configurations amont et ONU sont conçues en conséquence.
Le TC01 prend en charge la transmission transparente VLAN, la traduction VLAN et VLAN QinQ. Ces fonctionnalités offrent aux opérateurs plus d"options lorsque différents segments de réseau utilisent différents plans VLAN.
La traduction VLAN peut mapper les ID VLAN entre les sections du réseau, tandis que QinQ peut ajouter une balise VLAN supplémentaire pour la séparation des fournisseurs de services ou des locataires. Le mode VLAN exact doit être confirmé avec le commutateur en amont et la configuration ONU avant le déploiement.
L"agrégation de ports permet de regrouper plusieurs liaisons montantes physiques lorsque la conception du réseau nécessite une bande passante ou une protection de liaison supplémentaire. Le contrôle et la régulation du trafic basés sur les ports peuvent ensuite être utilisés pour appliquer des politiques plus délibérées aux services connectés.
Ceci est utile pour les bâtiments commerciaux, les réseaux d"accès FTTR et les petits déploiements de FAI où plusieurs groupes de services partagent le même OLT.
L"OLT prend en charge la découverte automatique de l"ONU, l"identification automatique et l"autorisation. Cela peut simplifier le déploiement en aidant les installateurs à identifier les ONU connectées pendant le processus d"enregistrement.
Les opérateurs peuvent combiner la découverte automatique avec des politiques d"enregistrement approuvées, des listes ONU, des profils de service et des règles de gestion pour maintenir un meilleur contrôle sur les terminaux autorisés à rejoindre le réseau PON.
La fonction de détection automatique des boucles permet d"identifier les conditions de boucle anormales dans le réseau Ethernet connecté. Les fonctions de contrôle de diffusion et de multidiffusion, d"ACL, de QoS et de gestion du trafic peuvent également prendre en charge un environnement d"accès plus organisé.
La détection de boucle doit être utilisée conjointement avec des pratiques de câblage et une configuration de commutateur appropriées. Il s"agit d"une fonction de protection du réseau et ne remplace pas les vérifications physiques de la topologie.
Le TC01 prend en charge des fonctions de multidiffusion flexibles et contrôlables ainsi que la surveillance IGMP. Cela peut aider à gérer le trafic de multidiffusion pour l"IPTV, la distribution vidéo, la surveillance et d"autres services un-à-plusieurs.
Les paramètres liés à IGMP doivent être coordonnés entre l"OLT, le réseau en amont, l"architecture de séparation et les périphériques ONU pour éviter un trafic de multidiffusion inutile.
L"OLT prend en charge les fonctions de couche 3 telles que DHCP, le routage statique et OSPF. Il prend également en charge le fonctionnement IPv4/IPv6 et peut être intégré aux réseaux d"accès qui nécessitent des fonctions de routage plus proches du côté utilisateur.
Pour les projets qui nécessitent uniquement une agrégation PON de base, le fonctionnement de couche 2 peut être suffisant. Les fonctions de couche 3 deviennent plus utiles lorsque le réseau comprend plusieurs zones de service, domaines de routage ou segments d"accès gérés.
Le TC01 prend en charge la gestion du cloud et est conforme aux exigences liées aux normes ITU-T G.987, ITU-T G.9807.1 et ITU-T G.984.x répertoriées pour le produit.
Les normes prises en charge aident à positionner l"appareil pour les projets de migration XG-PON, XGS-PON et GPON. La compatibilité doit toujours être confirmée avec les modules PON, les ONU, les répartiteurs et les équipements en amont sélectionnés avant l"achat.
Pour les déploiements FTTH, le TC01 peut connecter le réseau d"agrégation de l"opérateur à un réseau de distribution optique passif. Le rapport de répartition maximal de 1:128 fournit une référence pour la planification de l"accès, tandis que les niveaux de répartition réels doivent être sélectionnés en fonction du budget optique, de la distance, des exigences de service et de la densité de l"ONU.
Les projets FTTR nécessitent souvent une capacité supérieure à celle que l’accès GPON traditionnel peut fournir. La capacité XGS-PON du TC01 et les liaisons montantes 10G SFP+ peuvent prendre en charge une architecture d"accès de plus grande capacité lorsqu"elles sont utilisées avec des ONU et des modules optiques compatibles.
Les bâtiments commerciaux, les parcs industriels intelligents et les campus de petites entreprises peuvent nécessiter plusieurs types de services sur un seul réseau d"accès. Les fonctions VLAN, QoS, multicast, ACL, routage et gestion du cloud peuvent aider à séparer et à gérer ces services.
La conception Combo OLT est utile pour les opérateurs qui doivent introduire 10G PON tout en continuant à servir les utilisateurs de GPON. Il permet d"échelonner le plan de migration en fonction de la demande des abonnés, des calendriers de remplacement des équipements et des ressources de fibre optique disponibles.
Un Mini OLT GPON conventionnel à 1 port peut rester adapté aux petits projets uniquement GPON, tandis que le TC01 convient mieux lorsque la future capacité XGS-PON et les liaisons montantes à plus grande vitesse font partie du plan d'achat.
Avant de sélectionner le TC01 pour un projet, vérifiez les points suivants :
Mode PON requis : déploiement GPON, XG-PON, XGS-PON ou Combo.
Modèles ONU et modules optiques compatibles.
Rapport de division requis et budget optique estimé.
Nombre de liaisons montantes électriques GE et de liaisons montantes optiques 10G.
Exigences VLAN, QinQ, multidiffusion, ACL, QoS et routage.
Que la gestion locale CLI/Web/SNMP ou la gestion cloud EDMS soit préférée.
Que des fonctions de redondance, d"agrégation de liens, d"ERPS ou de VRRP soient requises.
Espace d"armoire, alimentation électrique, température de fonctionnement et accès pour la maintenance.
Tests de micrologiciel, de configuration et d"interopérabilité requis avant expédition.
Le TC01 est spécifié comme OLT combo XGS-PON/GPON et prend en charge les modes d"accès XGS-PON, XG-PON et GPON. La compatibilité dépend toujours du module optique installé, du modèle ONU et de la configuration du service.
Les informations sur le produit spécifient un rapport de répartition maximum de 1:128 et jusqu"à 128 utilisateurs par port PON. Le taux de déploiement pratique doit être déterminé par le budget optique, la distance de la fibre, la charge de service et les exigences du projet.
Oui. Le TC01 fournit deux emplacements SFP+ 10G pour les connexions de liaison montante optique. Le type exact de module SFP+ doit être sélectionné en fonction de l"équipement en amont, du type de fibre, de la distance et de la conception du réseau.
Oui. L"appareil convient aux projets FTTR lorsqu"il est associé à des ONU XGS-PON ou GPON compatibles, des séparateurs optiques et des équipements de distribution. La conception finale doit vérifier la compatibilité ONU et la perte optique.
Le TC01 prend en charge la gestion CLI, Web, SNMP/NMS et cloud. Il fournit également une interface de console Type-C pour la configuration et la maintenance locales.
Oui. Le fonctionnement à double pile IPv4/IPv6 est pris en charge. DHCP, routage statique, OSPF et autres fonctions de couche 3 doivent être configurés en fonction de l"architecture réseau complète.
Un OLT GPON de base est destiné uniquement à l’accès GPON. Le TC01 ajoute la capacité XGS-PON, deux liaisons montantes SFP+ 10G, des fonctions de couche 3, des options de redondance et une gestion cloud, ce qui le rend plus adapté à la migration progressive PON 10G.
La page produit identifie deux emplacements SFP+ 10G. La question de savoir si les modules optiques sont inclus doit être confirmée auprès de HSGQ lors de la demande de devis.
Indiquez-nous votre mode PON requis, la quantité d"ONU, le rapport de répartition, le type de liaison montante et vos besoins de gestion. Notre équipe peut vous aider à évaluer le HSGQ-TC01 pour les réseaux d"accès FTTH, FTTR, commerciaux et industriels.
