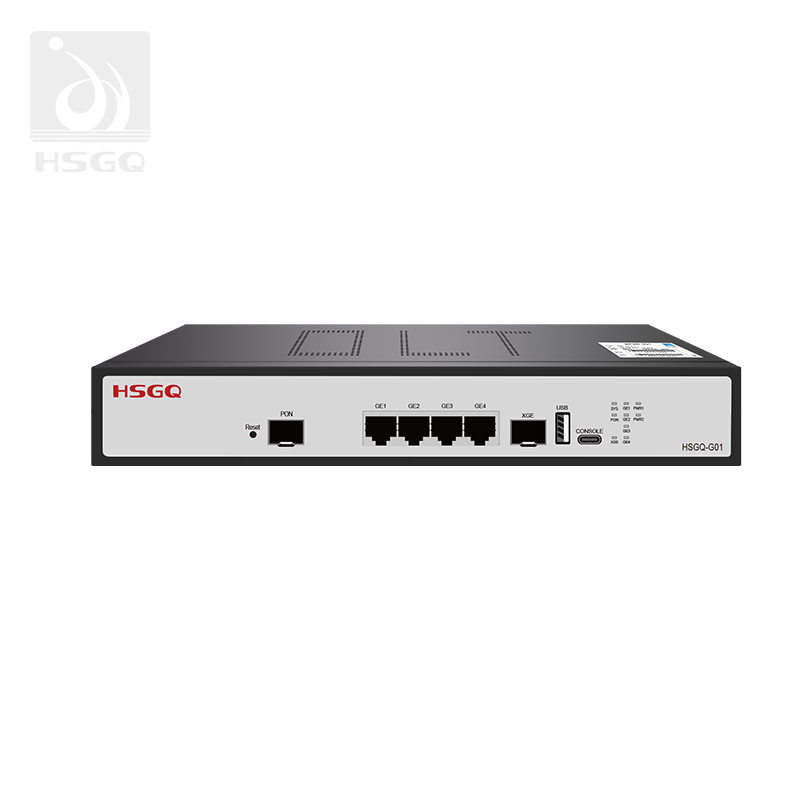

HSGQ-G01
| Quantité: | |
|---|---|

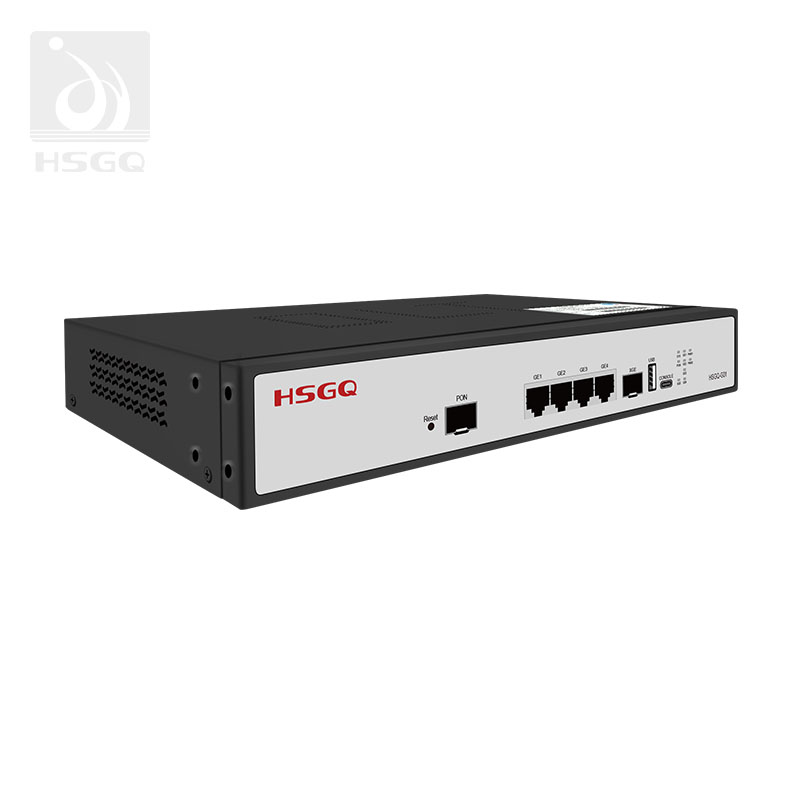

G01 est une cassette à petite capacité GPON OLT, répondant aux exigences de l'UIT-T G.984 / G.988 et des normes relatives de China Telecom / UNICOM GPON, avec une capacité d'accès GPON Super GPON, une fiabilité de la classe de transporteur et la fonction de sécurité complète. LT peut satisfaire l'exigence d'accès optique à longue distance en raison de son excellente capacité de gestion, de maintenance et de surveillance, de fonctionnalités de service abondantes et de mode réseau fexible. Le G01 peut être utilisé avec le système de gestion de réseau afin de fournir aux utilisateurs avec l'accès complet et la solution parfaite.
Les produits à petite taille peuvent prendre en charge jusqu'à 128 utilisateurs de GPON répondent considérablement les besoins des micro-projets généraux.
Pratique et efficace
Une plate-forme de gestion du cloud indépendante - HSGQ Cloud, permet la gestion du cloud des appareils, permettant un fonctionnement facile et efficace des appareils à tout moment.
Transmission à grande vitesse
Découvrez les vitesses de transfert de données rapides avec nos solutions de taux de transfert efficaces! Utilisez la dernière technologie de pointe pour maximiser l'utilisation de la bande passante du réseau et assurer un transfert de données rapide et transparent. Dites au revoir à des transferts de fichiers ralentis frustrants. Que vous téléchargez, téléchargez ou diffusez des fichiers volumineux, vous êtes garanti des performances sans précédent, vous faisant gagner du temps précieux et augmente votre productivité. Ne vous contentez pas de transferts de données lents - passez à nos solutions aujourd'hui et libérez le plein potentiel de votre réseau!

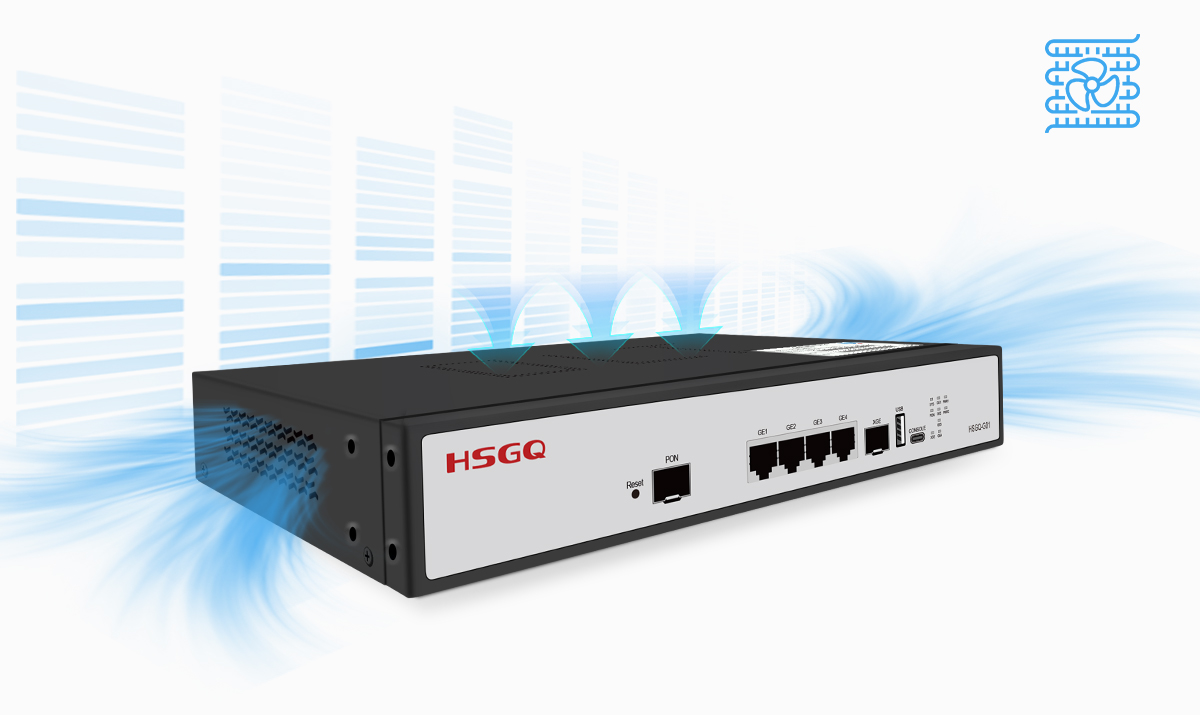

Dissipation de chaleur efficace globale
La position poreuse et le réglage inverse forment l'effet de convection et accélèrent la dissipation thermique de l'équipement.

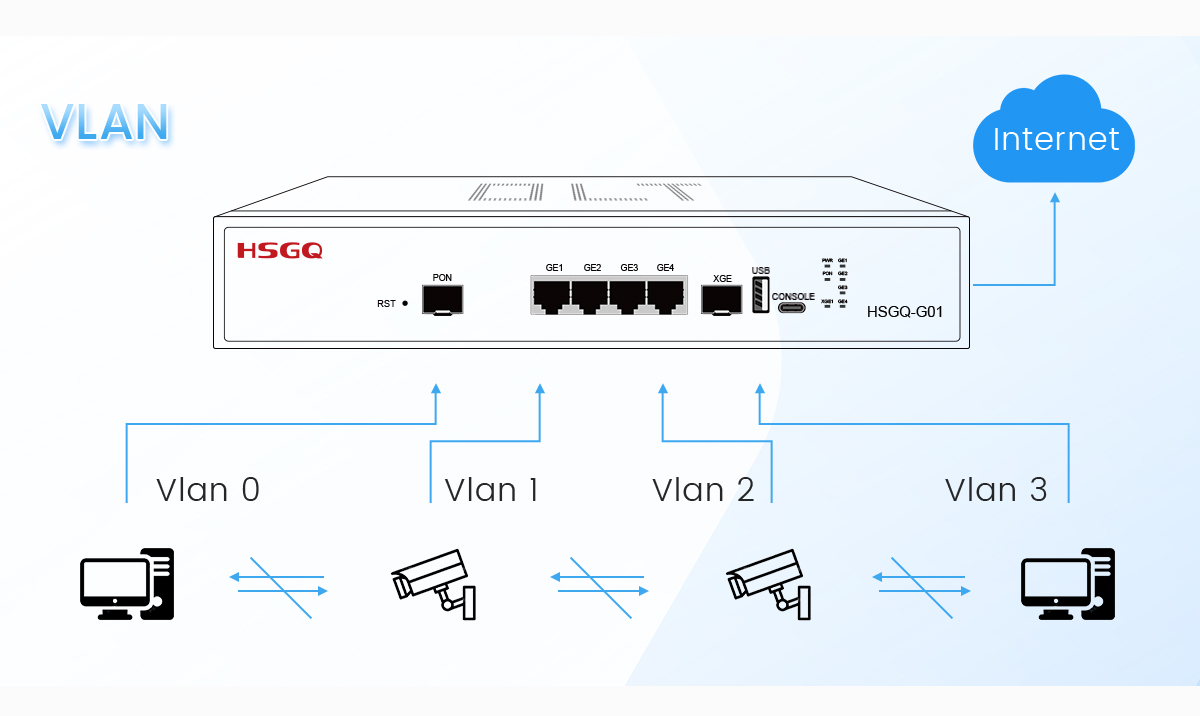

Isolement du port VLAN
Les VLAN, ou réseaux de zone locale virtuelle, sont la solution ultime pour optimiser les performances et la sécurité du réseau! Les VLAN vous permettent de diviser votre réseau en plusieurs réseaux virtuels, augmentant ainsi le contrôle sur le trafic, l'amélioration de l'efficacité du réseau et l'amélioration des mesures de sécurité. Avec les VLAN, vous pouvez isoler les données sensibles, hiérarchiser les applications critiques et rationaliser facilement la gestion du réseau. Dire au revoir à la congestion du réseau et à la fuite de données est la clé pour débloquer un environnement de réseau plus rapide, plus sûr et plus fiable.
Plusieurs scènes
HSGQ-G01 est une cassette GPON OLT de petite capacité développée pour les réseaux d"accès fibre compacts. Il est conçu autour des exigences ITU-T G.984/G.988 et des normes de déploiement GPON pertinentes. L"appareil fournit des fonctions d"accès GPON, de gestion de réseau, de maintenance, de surveillance et de contrôle de service pour les projets à petite échelle.
Avec un port GPON et un rapport de répartition prévu allant jusqu"à 1:128, le G01 peut desservir plusieurs terminaux ONU via un réseau de distribution optique passif. Sa conception compacte le rend adapté aux petits réseaux d"accès FAI, aux projets résidentiels, aux déploiements SOHO et aux bureaux des petites entreprises.
Pour une sélection de produits plus large, la gamme de produits HSGQ GPON OLT comprend différentes capacités de port et configurations réseau pour l'accès FTTx.

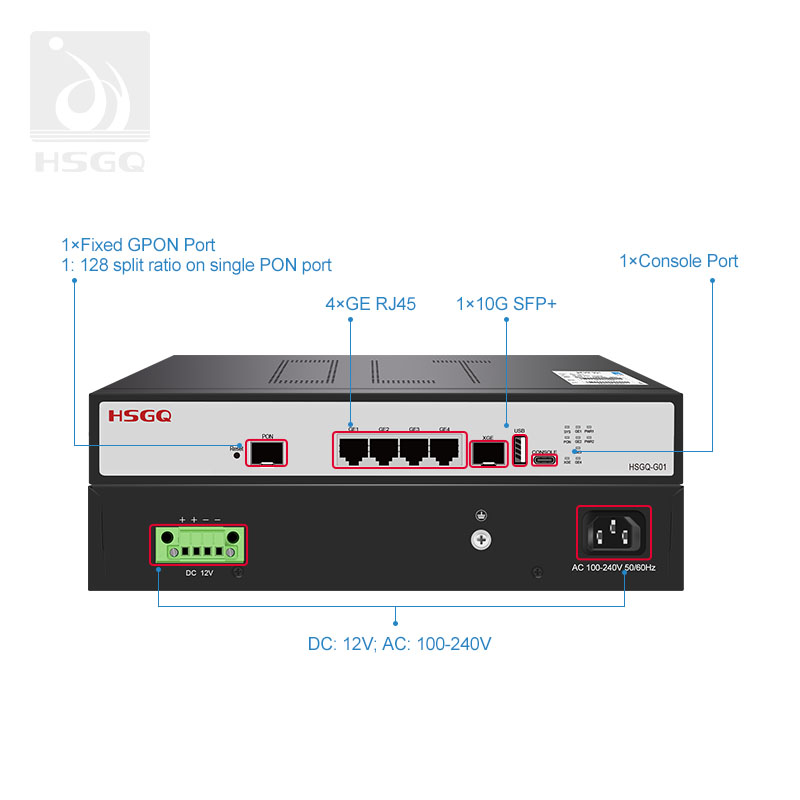

Article | HSGQ-G01 |
Interface | 1 * gpon |
4 * GE RJ45 | |
1 * 10G SFP + | |
Pon | ITU.T G.984.x / G.988; |
Modes d"authentification du mot de passe | |
Accès aux terminaux jusqu"à 20km sur une seule fibre | |
Ratio divisé 1: 128 sur le port PON unique | |
Algorithme DBA, et la particule est de 64 kbit / s | |
Fonction de gestion OMCI standard | |
Mise à niveau du logiciel ONU | |
Détection de paramètres optiques du port PON | |
Enregistrement automatique ONU lié avec le profil par défaut | |
Éclair | 16 Mo |
DDR | 512 Mo |
Taille | 250 mm x 180 mm x 44 mm |
Poids | ＜ 5 kg |
Ports de gestion | Port de console |
Environnement | Température de fonctionnement: -10 ° C ~ 55 ° C |
Température de stockage: -40 ° C ~ 70 ° C | |
Humidité de stockage: 5% ~ 95% (non-condensation) | |
Alimentation électrique | DC 12V |
Consommation d"énergie | ＜ 10W |
Caractéristiques de gestion de la plate-forme | Liste des appareils |
Gestion de projet | |
Version de version | |
Gestion de lisense | |
Gestion de l"autorisation | |
Gestion des utilisateurs | |
Configuration et gestion | CLI, Web, SNMP, NMS et Cloud |
Software and bootrom moderne par TFTP et FTP | |
Invite de commande chinoise / anglais | |
Ping et diagnostic de débogage | |
Gestion des utilisateurs / log / alarme | |
Statut | Statut de pon |
Statut de liaison montante | |
Moniteur de performance | |
Moniteur système | |
Fonction L2 | Soutenir VLAN |
Soutenir le miroir du port | |
Soutenir le contrôle des tempêtes | |
Support IGMP Snooping / Proxy | |
Prise en charge du trou noir Mac | |
Soutenir l"isolement du port | |
Chiffre d"affaires des données de transmission du port PON |
Le facteur de forme compact du HSGQ-G01 facilite son installation dans les petites armoires d"équipement, les salles de câblage, les points d"accès locaux et d"autres emplacements à espace limité. Sa conception de type cassette 1U permet de réduire l"espace d"installation tout en conservant les principales fonctions requises pour un réseau d"accès GPON.
Le G01 prend en charge jusqu"à 128 utilisateurs GPON dans le cadre de la conception de réseau prévue. Cette capacité convient aux microprojets et aux déploiements à faible densité dans lesquels un grand OLT multiport ajouterait des coûts inutiles ou une capacité inutilisée.
Pour les opérateurs de réseau qui envisagent de commencer avec un déploiement plus petit et de s"étendre progressivement, un OLT GPON à port unique peut fournir un point d"entrée pratique tout en laissant de la place pour de futures mises à niveau du réseau.
HSGQ-G01 prend en charge la gestion HSGQ Cloud pour un fonctionnement centralisé des appareils. Les administrateurs réseau peuvent utiliser la plateforme cloud pour organiser les appareils, gérer des projets, vérifier l"état des appareils et simplifier la configuration et la maintenance de routine.
La gestion basée sur le cloud est utile lorsque l"équipement OLT est installé dans différents bâtiments, salles d"accès à distance, sites de petites entreprises ou projets résidentiels distribués. Il réduit le besoin de visites répétées sur site et offre un moyen plus cohérent de gérer plusieurs appareils d"accès.
Le G01 peut également être intégré dans des environnements de gestion locaux adaptés. La méthode de gestion disponible doit être sélectionnée en fonction de l"architecture réseau du projet, des autorisations des utilisateurs et du flux de travail de maintenance.
Le HSGQ-G01 combine l"accès GPON avec plusieurs options de liaison montante Ethernet. Son interface GPON prend en charge les taux de transmission GPON standard, tandis que les quatre ports Ethernet Gigabit et un port SFP+ 10G offrent des moyens flexibles de connecter l"OLT à un commutateur d"agrégation, un routeur ou un réseau fibre en amont.
La liaison montante 10G SFP+ peut être sélectionnée pour les projets qui nécessitent une capacité d"agrégation plus élevée ou une connexion fibre plus longue au réseau central. Les ports 4GE RJ45 peuvent être utilisés là où les connexions Ethernet en cuivre sont plus pratiques pour les équipements locaux.
Cette combinaison permet au G01 de prendre en charge différentes configurations de réseau sans nécessiter un grand châssis. Le débit réel dépend du rapport de répartition GPON, du profil du trafic, de la configuration de la liaison montante, du budget optique et du nombre d"utilisateurs actifs.
Les ouvertures de ventilation et la disposition du châssis favorisent la circulation naturelle de l"air autour de l"appareil, aidant ainsi à dissiper la chaleur pendant le fonctionnement sans recourir à un système de refroidissement complexe.
La conception à faible consommation rend le HSGQ-G01 adapté aux salles d"équipement compactes, aux petites armoires et aux points d"accès au réseau local. Pour un fonctionnement stable, l"appareil doit être installé avec un espace suffisant autour des ouvertures de ventilation et tenu à l"écart de la poussière excessive, de l"humidité et des sources de chaleur directes.
Lorsque l"OLT est installé dans une armoire fermée, la ventilation globale de l"armoire et la température ambiante doivent être prises en compte dans le cadre de la conception du réseau.
Le HSGQ-G01 prend en charge les fonctions VLAN pour séparer et organiser différents types de trafic réseau. La configuration VLAN peut être utilisée pour distinguer l"accès des utilisateurs, le trafic de gestion, le trafic de service ou d"autres segments de réseau logiques en fonction des exigences du projet.
L"isolation VLAN est particulièrement utile dans les réseaux qui desservent plusieurs utilisateurs, départements, bâtiments ou types de services. Il aide les administrateurs à appliquer différentes politiques d"accès et à gérer le trafic plus clairement.
L"appareil prend également en charge la surveillance IGMP et le contrôle flexible de multidiffusion. Ces fonctions peuvent aider à réduire les transferts de multidiffusion inutiles lorsque le réseau transporte l"IPTV, la surveillance vidéo ou d"autres services de multidiffusion.
Le HSGQ-G01 peut être utilisé dans les quartiers résidentiels, les villas commerciales, les bureaux de petites entreprises, les usines intelligentes, les établissements de santé, les centres commerciaux, les campus scolaires et les réseaux de surveillance.
Son architecture à port unique convient aux projets à faible densité ou à accès localisé dans lesquels un OLT compact est plus facile à déployer qu"une plate-forme en rack plus grande. Les quatre ports GE RJ45 et la liaison montante 10G SFP+ offrent également une flexibilité pour connecter des commutateurs locaux, des routeurs ou des équipements d"agrégation.
Pour les projets plus importants avec une densité d'abonnés plus élevée ou plusieurs routes PON, la catégorie HSGQ Mini OLT offre des options de capacité de port supplémentaires.
Le HSGQ-G01 fournit une table d"adresses MAC 16K pour gérer les périphériques réseau connectés. Il prend en charge un DBA flexible et un contrôle de la vitesse du trafic en amont et en aval pour aider à distribuer la bande passante disponible en fonction des exigences du service.
L"OLT prend également en charge l"agrégation de ports, le contrôle du trafic basé sur les ports et la mise en forme du trafic. Ces fonctions aident les administrateurs réseau à organiser les ressources de liaison montante et à appliquer des politiques de trafic plus délibérées sur les ports connectés.
Le G01 prend en charge l"identification automatique de l"ONU, la découverte automatique et l"enregistrement automatique. Ces fonctions contribuent à simplifier le processus d"intégration de nouveaux terminaux ONU dans le réseau GPON.
La découverte automatique peut réduire les vérifications manuelles lors du déploiement, tandis que l"enregistrement automatique aide les opérateurs à effectuer plus efficacement le provisionnement des accès de base. Les profils d"authentification et de service doivent toujours être configurés conformément aux exigences de l"OLT, de l"ONU et de l"opérateur de réseau.
Le HSGQ-G01 prend en charge la configuration VLAN pour la séparation logique du réseau et la gestion des services. Il fournit également une prise en charge multicast flexible et contrôlable pour les réseaux qui transportent des services vidéo, IPTV, de surveillance ou d"autres services basés sur la multidiffusion.
La surveillance IGMP est prise en charge pour aider l"OLT à surveiller l"activité du groupe de multidiffusion et à éviter les transferts de multidiffusion inutiles vers des ports qui ne nécessitent pas le service.
Le contrôle du trafic basé sur les ports permet aux administrateurs d"appliquer différentes politiques de trafic à des ports ou des connexions de service spécifiques. La gestion du trafic peut être utilisée pour gérer l"utilisation de la bande passante et contribuer à maintenir une expérience réseau plus prévisible lorsque plusieurs terminaux partagent le même réseau d"accès GPON.
Le G01 prend en charge la gestion du cloud via la plateforme HSGQ Cloud. Cela permet aux projets de réseau appropriés d"utiliser des fonctions centralisées de gestion des appareils, de surveillance de l"état et de maintenance de routine via un environnement de gestion à distance.
Le HSGQ-G01 prend en charge les modules de liaison montante électriques et optiques. Cela permet de sélectionner la configuration de la liaison montante en fonction de l"infrastructure réseau disponible, de la distance de transmission, de l"équipement d"agrégation et du budget du projet.
Le G01 prend en charge le diagnostic de liaison optique avec un mécanisme d"avertissement complet. Cela aide le personnel de maintenance à identifier les conditions anormales de la liaison optique et à réagir plus rapidement lors du dépannage du réseau.
Le diagnostic optique doit être utilisé conjointement avec les tests de puissance optique, l"inspection des connecteurs, la vérification du routage des fibres et la surveillance de l"état de l"ONU pour un processus complet de recherche de pannes.
Le HSGQ-G01 prend en charge une double alimentation pour une meilleure fiabilité de l"alimentation. Une configuration à double alimentation peut fournir un chemin d"alimentation supplémentaire pour les projets où la continuité du service et la disponibilité des équipements sont importantes.
La configuration électrique exacte doit être sélectionnée en fonction de la conception du projet et de la configuration de commande.
Le boîtier de type cassette 1U permet d"économiser de l"espace d"installation et prend en charge un fonctionnement à faible consommation. Il convient aux petites armoires, aux salles d"accès et aux déploiements de réseaux localisés où un châssis OLT pleine taille n"est peut-être pas nécessaire.
Le G01 prend en charge les modules de liaison montante électriques et optiques, permettant au dispositif de s"adapter à différentes structures de réseau. Les liaisons montantes en cuivre peuvent être utilisées pour les équipements d"agrégation à proximité, tandis que les liaisons montantes optiques conviennent aux connexions fibre optique et aux routes d"accès plus longues.
Chaque port PON prend en charge jusqu"à 128 terminaux selon le rapport de répartition, le budget optique, l"allocation de bande passante et les conditions de service prévus. Étant donné que le HSGQ-G01 dispose d"un port GPON, l"appareil complet prend en charge jusqu"à 128 ONU en configuration complète.
La capacité de déploiement réelle doit être évaluée en fonction de la bande passante du service requise, de la perte optique, de la compatibilité ONU et de l"activité attendue de l"utilisateur.
Un GPON Mini OLT à port unique convient lorsque le projet nécessite une route d"accès PON avec un nombre modéré de terminaux. Il peut être envisagé pour :
Petits FAI et réseaux haut débit communautaires
Bâtiments résidentiels et petits projets FTTH
Bureaux SOHO et petites entreprises
Bâtiments scolaires et petits réseaux de campus
Réseaux locaux de surveillance et de contrôle
Sites éloignés avec un espace d"équipement limité
Projets pilotes et expansion progressive du réseau
Pour les projets nécessitant plusieurs routes PON, une densité d"abonnés plus élevée ou une plus grande redondance, un OLT GPON multiport peut être plus approprié.
Le HSGQ-G01 peut prendre en charge jusqu"à 128 terminaux GPON via un réseau optique divisé planifié. Cependant, le nombre maximum d"ONU connectées ne doit pas être utilisé comme seul critère de conception.
Avant le déploiement, les planificateurs de réseau doivent évaluer :
Rapport de division requis et disposition des répartiteurs
Distance des fibres et perte optique totale
Classe optique GPON et budget de puissance
Trafic attendu en aval et en amont
Authentification ONU et compatibilité OMCI
Exigences VLAN, multidiffusion et QoS
Capacité de liaison montante disponible
La gamme de produits HSGQ ONU/ONT peut être revue lors de la sélection des terminaux pour le réseau d'accès GPON.
Le G01 prend en charge l"identification automatique, la découverte automatique et l"enregistrement automatique de l"ONU pour simplifier l"intégration du terminal. Une fois qu"une ONU est détectée, l"opérateur peut appliquer le profil d"accès, la configuration VLAN, la politique de bande passante et les paramètres de service requis.
Un workflow d"activation typique comprend :
Connectez le chemin optique GPON et vérifiez la liaison optique.
Confirmez que l"ONU est détectée par l"OLT.
Enregistrez ou autorisez l"ONU conformément à la politique du projet.
Appliquez le profil VLAN et DBA requis.
Testez l’accès Ethernet, les services de multidiffusion et la communication de gestion.
Enregistrez l"état de l"ONU et la configuration du service pour une maintenance future.
Le flux de travail exact dépend de la version du logiciel OLT, du modèle ONU, de la méthode d"authentification et de la plate-forme de gestion réseau.
Le HSGQ-G01 combine la gestion cloud avec des fonctions de gestion de réseau local pour différents environnements d"exploitation. La gestion cloud est utile pour les sites distribués, tandis que la gestion locale peut être privilégiée pour les réseaux fermés ou les projets ayant des exigences spécifiques en matière de contrôle d"accès.
Pendant la maintenance, les opérateurs peuvent consulter l"état du PON, l"état de la liaison montante, les informations sur les performances, l"état du système, les alarmes et les informations sur les utilisateurs ou les journaux. Les fonctions de diagnostic et d"avertissement de liaison optique peuvent en outre prendre en charge le dépannage lorsqu"une ONU perd la connexion ou que le chemin optique devient instable.
Un flux de travail de gestion clair doit inclure la dénomination des appareils, le regroupement de projets, les autorisations des utilisateurs, la sauvegarde de la configuration, la planification du micrologiciel et les enregistrements de maintenance.
Avant d"acheter le HSGQ-G01, les acheteurs doivent confirmer les informations suivantes sur le projet :
Nombre d"ONU requises et croissance future attendue
Rapport de division GPON et perte optique estimée
Modèles ONU et exigences d"authentification
Type de liaison montante requis : GE RJ45 ou 10G SFP+
Exigences VLAN, multidiffusion, DBA et contrôle du trafic
Préférence de gestion cloud ou locale
Exigences de redondance électrique
Taille de l"armoire d"installation et conditions de ventilation
Température de fonctionnement et environnement du site
La fourniture de ces informations au cours de la phase d"enquête aide l"équipe technique à recommander un GPON OLT approprié et une configuration ONU correspondante.
Un GPON OLT à 1 port possède une interface GPON PON pour connecter un réseau de distribution optique passif. Le HSGQ-G01 peut prendre en charge jusqu"à 128 terminaux GPON avec un rapport de répartition, un budget optique et une conception de service appropriés.
Le HSGQ-G01 est un GPON Mini OLT. Il doit être sélectionné pour les réseaux GPON. Les projets utilisant EPON, XGS-PON ou une autre technologie PON doivent choisir un modèle conçu pour cette norme spécifique.
Le G01 fournit quatre ports Ethernet Gigabit et une liaison montante SFP+ 10G. Les ports GE conviennent aux connexions en cuivre à proximité, tandis que l"interface 10G SFP+ peut être utilisée lorsqu"une liaison montante fibre ou de capacité supérieure est requise.
La compatibilité des ONU tierces dépend du comportement OMCI, de l"authentification, de la configuration du VLAN, des profils de service et de la mise en œuvre du micrologiciel. Il est recommandé de vérifier le modèle ONU spécifique et les services requis avant de passer une commande de projet.
Oui. Sa conception à port unique, sa prise en charge jusqu"à 128 terminaux GPON, ses options de liaison montante flexibles, son enregistrement automatique ONU et sa gestion cloud le rendent adapté aux réseaux d"accès des petits FAI, des communautés, des SOHO et des petites entreprises.
Le HSGQ-G01 prend en charge la gestion cloud et peut également être intégré dans des environnements de gestion locaux appropriés. La méthode de gestion finale dépend de l"architecture réseau du projet, des autorisations d"accès et de la configuration de la plateforme.
L"appareil utilise une conception de dissipation thermique basée sur la ventilation qui prend en charge le flux d"air naturel. Il doit être installé dans un endroit offrant un dégagement et une ventilation appropriés, en particulier lorsqu"il est placé à l"intérieur d"une armoire.
Un OLT à port unique peut prendre en charge une croissance progressive dans la limite de sa capacité PON disponible. Si le projet nécessite ultérieurement davantage de routes PON ou une densité d"abonnés plus élevée, des OLT supplémentaires ou un modèle de port plus élevé peuvent être nécessaires.
Les acheteurs doivent fournir la quantité d"ONU requise, le rapport de répartition cible, la distance de fibre, le type de liaison montante, les modèles ONU, les exigences de VLAN ou de multidiffusion, les préférences de gestion et l"environnement d"installation. Ces informations permettent de confirmer la configuration appropriée et la compatibilité réseau.
Partagez votre quantité d"ONU, votre rapport de répartition, la distance de fibre, vos exigences de liaison montante et vos préférences de gestion avec l"équipe HSGQ. Nous pouvons vous aider à évaluer la bonne configuration GPON OLT pour votre déploiement FTTH ou FTTx.
1 port GPON | Jusqu"à 128 ONU | Liaison montante 4GE + 10G SFP+
