HSGQ XGS-PON OLT sont conçus pour les réseaux d'accès FTTH, FTTx, FTTR, d'entreprise et à large bande passante de nouvelle génération. Basés sur la technologie XGS-PON, ils fournissent une capacité symétrique en amont et en aval de classe 10G pour les applications qui nécessitent plus que ce que l'accès gigabit traditionnel peut offrir.
La croissance de la vidéo 8K, de la collaboration dans le cloud, des services VR/AR, du streaming en direct, de la sauvegarde d'entreprise et des réseaux de construction entièrement optiques augmente la demande d'une bande passante en amont plus élevée et d'une latence plus faible. XGS-PON offre un moyen pratique de préparer les réseaux d'accès à ces exigences tout en maintenant une distribution optique passive.
La gamme HSGQ XGS-PON comprend des configurations à 1 port, 2 ports et 4 ports, ainsi que certains modèles GPON/XGS-PON Combo.
Un OLT XGS-PON est le périphérique de bureau central utilisé pour connecter un fournisseur de services, un réseau d'entreprise ou de campus à plusieurs ONU ou ONT XGS-PON via un réseau optique passif.
Contrairement à l'accès GPON traditionnel, qui utilise une bande passante asymétrique, XGS-PON est conçu pour fournir des débits de ligne en amont et en aval d'environ 10 Gbit/s. Cette bande passante symétrique est utile pour les applications dans lesquelles les utilisateurs téléchargent non seulement des données, mais également de gros volumes d'informations.
Les services XGS-PON typiques incluent :
Haut débit
Accès au cloud d'entreprise
Sauvegarde et synchronisation cloud
Transmission vidéo 8K
Réalisation de vidéos en direct
Applications VR et AR
Interconnexion des centres de données
Liaison sans fil et FTTR
Réseaux de campus à haute capacité
Réseaux d'hôpitaux et d'établissements de recherche
Un OLT XGS-PON à 1 port convient aux réseaux d'accès plus petits, aux projets FTTH localisés, aux déploiements d'entreprise compacts et aux mises à niveau de réseau qui nécessitent une seule interface PON haute capacité.

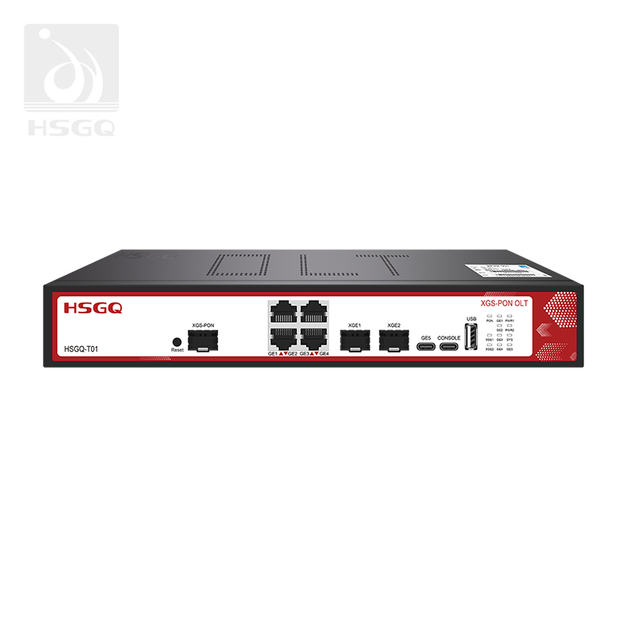

Le OLT XGS-PON à 1 port pour accès FTTH fournit un accès XGS-PON/XG-PON avec des options de liaison montante Ethernet et 10G SFP+. Il est conçu pour les opérateurs et les intégrateurs de systèmes qui ont besoin d'un accès PON de classe 10G dans un châssis compact.
Pour les projets qui nécessitent une forte capacité d'agrégation, un OLT XGS-PON à 1 port avec plusieurs liaisons montantes SFP+ 10G peut connecter le côté accès PON à un réseau central ou d'agrégation de plus grande capacité.

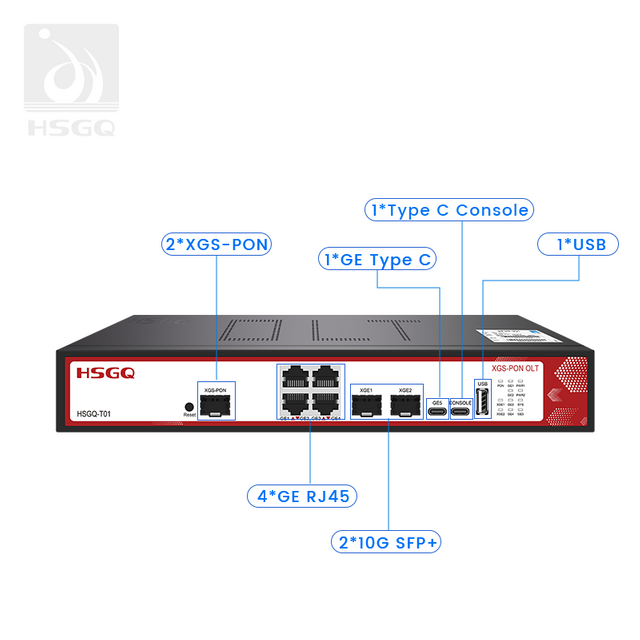

Le OLT XGS-PON à 1 port avec 2 × 10G SFP+ prend en charge la fonctionnalité XGS-PON/GPON Combo sur la configuration appropriée, ainsi que les liaisons montantes électriques GE et les interfaces 10G SFP+.
Un OLT XGS-PON à 2 ports fournit une capacité supplémentaire côté PON pour le FTTH multizone, l'accès d'entreprise, les bâtiments intelligents et les déploiements WiFi ou FTTR.
La gamme comprend Modèles XGS-PON OLT à 2 ports pour les applications de routeur WiFi et des modèles conçus pour les connexions directes par fibre optique. Le produit approprié doit être sélectionné en fonction du nombre d'utilisateurs connectés, de la capacité de liaison montante requise et de la topologie du réseau.

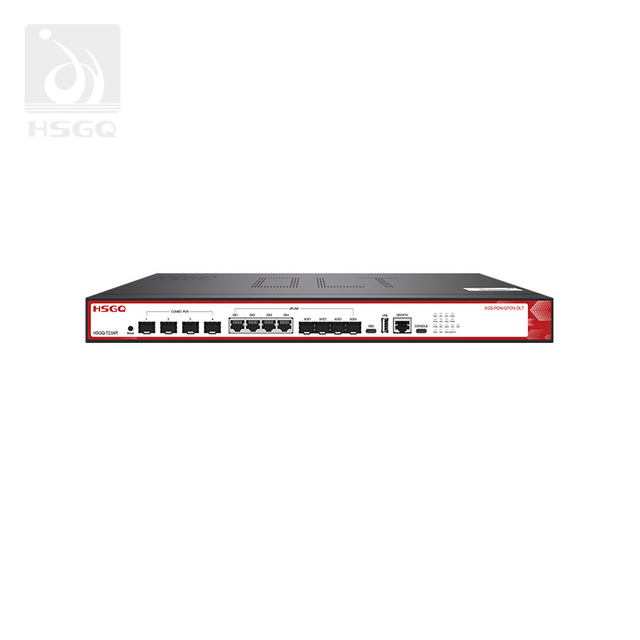

Un OLT combiné XGS-PON à 4 ports est conçu pour les réseaux d'accès à plus haute densité et les projets de migration de GPON vers XGS-PON.

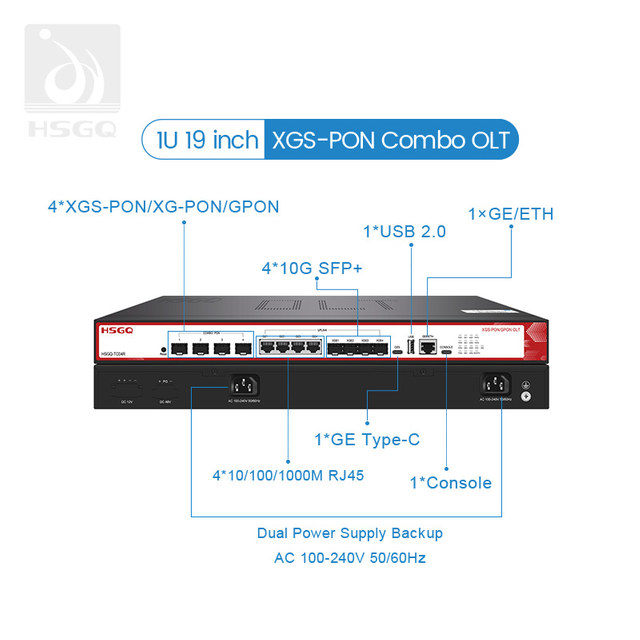

Le OLT combiné XGS-PON à 4 ports avec 4 × 10G SFP+ combine plusieurs interfaces PON avec des options de liaison montante à haut débit. Il convient aux parcs d'entreprises, aux grands bâtiments, aux réseaux FTTH haute capacité et aux réseaux d'accès des fournisseurs de services.
XGS-PON fournit un débit de ligne nominal d'environ 9,953 Gbit/s dans les sens amont et aval. Cette architecture symétrique est utile pour les applications où le trafic montant est aussi important que le trafic descendant.
Par rapport à l'accès haut débit traditionnel, XGS-PON est mieux adapté pour :
Sauvegarde cloud à grande échelle
Téléchargement de vidéos haute définition
Production et collaboration à distance
Synchronisation de fichiers d'entreprise
Applications cloud en temps réel
Liaison sans fil haute capacité
Accès au centre de données et au cloud privé
Environnements FTTR multi-utilisateurs
Le débit utilisateur disponible dépend du nombre de terminaux connectés, des politiques de trafic, des performances de l'ONU, de la capacité de liaison montante, du rapport de division optique et de la configuration du niveau de service. Le tarif de la ligne PON 10G ne doit pas être traité comme une bande passante garantie pour chaque abonné individuel.
L'un des principaux avantages des OLT XGS-PON Combo sélectionnés est leur capacité à prendre en charge la coexistence de GPON et XGS-PON sur un réseau de distribution optique passif existant.
Une solution Combo PON peut permettre aux opérateurs de :
Continuer à servir les utilisateurs GPON existants
Ajouter de nouveaux abonnés XGS-PON
Mettre à niveau les utilisateurs sélectionnés vers une bande passante plus élevée
Réutiliser la fibre optique passive existante
Réduisez le besoin de reconstruction immédiate de l’ODN
Gérez différentes générations d’accès à partir d’une seule plateforme
Le Configuration OLT combinée GPON/XGS-PON convient aux opérateurs qui souhaitent migrer progressivement plutôt que de remplacer l'ensemble du réseau d'accès GPON d'un coup.
La coexistence réelle dépend des modules optiques, des longueurs d'onde, des spécifications du répartiteur, du budget optique, de la compatibilité ONU et de la configuration de l'ODN existant. Ces conditions doivent être vérifiées avant le déploiement.
L'accès XGS-PON peut générer beaucoup plus de trafic que les réseaux PON gigabit traditionnels. Pour cette raison, la liaison montante OLT doit être sélectionnée en fonction du trafic combiné de tous les ports PON.
Les modèles HSGQ XGS-PON OLT sélectionnés offrent :
Ports de liaison montante SFP+ 10G
Plusieurs interfaces de liaison montante 10G
Ports de liaison montante électrique GE
Connexion flexible aux commutateurs d'agrégation
Accès haut débit aux réseaux centraux d'entreprise
Prise en charge de l'agrégation et de la redondance du trafic
Une liaison montante SFP+ 10G peut aider à réduire les goulots d'étranglement entre l'OLT XGS-PON et le réseau en amont. Pour les modèles à 2 et 4 ports, plusieurs liaisons montantes 10G peuvent également prendre en charge l'agrégation de liens, la redondance du réseau ou des chemins de service séparés en fonction de la configuration.
Les OLT HSGQ XGS-PON utilisent des conceptions de châssis métalliques renforcés pour un fonctionnement continu dans les salles réseau, les armoires, les sites d'entreprise et les emplacements d'accès périphériques.
La conception matérielle peut inclure :
Châssis en acier épaissi
Connecteurs plaqués or
Puces de commutation hautes performances
Dissipateurs thermiques en aluminium
Gestion intelligente des ventilateurs
Formats d'installation 1U ou compacts
Options d'alimentation CA et CC sur certains modèles
Conceptions d'alimentation redondantes sur certains modèles
La combinaison du traitement PON à grande vitesse et de plusieurs liaisons montantes 10G crée des exigences thermiques et énergétiques plus élevées qu'un périphérique GPON de base. Une ventilation, un espace d'armoire, une mise à la terre et une protection électrique appropriés doivent être fournis pendant l'installation.
Les OLT HSGQ XGS-PON prennent en charge les fonctions de configuration et de maintenance centralisées via différentes interfaces de gestion.
Selon le modèle, les méthodes de gestion prises en charge peuvent inclure :
CLI
WEB
SNMP/NMS
Gestion du cloud
Accès à la console de type C
Mise à niveau du micrologiciel
Gestion des alarmes et des journaux
Surveillance des appareils
Découverte et autorisation de l'ONU
Surveillance des paramètres optiques
La configuration du produit HSGQ-T01 prend en charge la gestion du cloud via la plateforme EDMS, permettant aux administrateurs réseau d'examiner l'état des appareils, de surveiller les alarmes, de configurer les services et d'effectuer une maintenance à distance.
Les réseaux XGS-PON servent souvent plusieurs services à large bande passante sur une infrastructure partagée. Les modèles HSGQ fournissent des fonctions de gestion du trafic et des services pour les réseaux d'entreprise, d'opérateur, de campus et FTTR.
Selon le produit, les fonctions prises en charge peuvent inclure :
Administrateur de base de données flexible
Contrôle du trafic en amont et en aval
Transmission transparente VLAN
Traduction VLAN
QinQ
ToS IP et IEEE 802.1Q
Agrégation de ports
Façonnage du trafic
Découverte et autorisation automatiques de l'ONU
Détection de boucle
Surveillance IGMP et gestion de multidiffusion
ACL et QoS
Isolement du port
DHCP
Routage statique
OSPF
DÉCHIRER
VRRP
PIM
Prise en charge IPv4 et IPv6
L’ensemble exact des fonctions varie selon le modèle. Avant de commander, comparez les fonctionnalités requises de couche 2 et de couche 3 avec la configuration du produit et l'architecture réseau prévue.
XGS-PON est une option pratique pour les opérateurs qui ont besoin d'augmenter la bande passante d'accès sans remplacer à plusieurs reprises la plate-forme OLT complète.
Une mise à niveau par étapes peut suivre ce processus :
Passez en revue l’ODN GPON actuel et le budget optique.
Confirmez la compatibilité du répartiteur, de la fibre, du connecteur et de la longueur d'onde.
Sélectionnez un Combo OLT si les utilisateurs GPON et XGS-PON doivent coexister.
Continuez à utiliser les ONU GPON existantes là où elles sont compatibles.
Ajoutez des ONU XGS-PON pour les abonnés à large bande passante.
Augmentez la bande passante de liaison montante avec les interfaces 10G SFP+.
Surveillez le trafic et mettez à niveau les utilisateurs supplémentaires à mesure que la demande augmente.
Cette approche peut contribuer à réduire l’impact financier et opérationnel d’un remplacement complet du réseau tout en ouvrant la voie à un accès 10G symétrique.
Les parcs d'entreprises nécessitent souvent une bande passante élevée en amont pour les applications cloud, la vidéoconférence, la sauvegarde des données, les systèmes de sécurité et les plates-formes logicielles centralisées. XGS-PON peut fournir un accès fibre optique haute capacité dans plusieurs bâtiments.
Les hôpitaux, les universités et les instituts de recherche peuvent avoir besoin de transmettre des images médicales volumineuses, des données de recherche, des vidéos haute résolution et un trafic de collaboration en temps réel. L'accès symétrique 10G peut prendre en charge ces flux de données à volume élevé.
Les environnements de production vidéo, de diffusion et de diffusion en direct nécessitent une bande passante montante élevée pour le téléchargement et la distribution de fichiers vidéo volumineux. XGS-PON peut prendre en charge l'accès optique à haut débit entre les zones de production, les systèmes de stockage et les plates-formes cloud.
XGS-PON peut fournir un accès fibre haute capacité pour le FTTR, les bâtiments intelligents, les réseaux sans fil haute densité et les services intégrés aux bâtiments.
Pour les communautés résidentielles haut de gamme et les forfaits haut débit à large bande, XGS-PON peut prendre en charge l'accès multi-gigabit, les jeux en nuage, le contenu 8K et l'utilisation simultanée par de nombreux appareils.
XGS-PON peut être utilisé dans certains scénarios d'accès de périphérie et d'entreprise où plusieurs sites, plates-formes cloud ou systèmes de données distribués nécessitent une connectivité fibre optique haut débit.
Avant de sélectionner un OLT XGS-PON, évaluez l'ensemble du réseau d'accès plutôt que seulement la vitesse 10G annoncée.
Les facteurs de sélection importants comprennent :
Nombre de ports XGS-PON
Nécessité d'un fonctionnement combiné GPON/XGS-PON
Nombre d'utilisateurs connectés
Rapport de division optique requis
Compatibilité ODN existante
Compatibilité XGS-PON ONU
Capacité de liaison montante 10G SFP+ requise
Fonctionnalités des couches 2 et 3
Gestion cloud ou locale
Redondance de puissance
Environnement d'installation
Croissance attendue du trafic
Besoin d'un accès FTTR, d'entreprise, de liaison mobile ou résidentiel
Un modèle à 1 port peut convenir à une mise à niveau compacte ou localisée. Un modèle à 2 ports peut desservir plusieurs zones d'accès, tandis qu'un OLT combiné à 4 ports est plus adapté aux réseaux à plus haute densité et à la migration de GPON vers XGS-PON.
GPON fournit généralement une bande passante asymétrique, avec un débit descendant plus élevé que le débit amont. XGS-PON est conçu pour un accès symétrique en amont et en aval de classe 10G, ce qui le rend plus adapté à la sauvegarde dans le cloud, à la production vidéo, à la collaboration d'entreprise et à d'autres applications nécessitant des exigences de téléchargement élevées.
Dans de nombreux cas, une solution Combo XGS-PON/GPON peut réutiliser le réseau de distribution optique passif existant. Cependant, les séparateurs ODN, la perte de fibre, le budget optique, les longueurs d'onde, les types ONU et les modules PON doivent être vérifiés avant le déploiement.
Un Combo PON OLT prend en charge l'accès GPON et XGS-PON via une plate-forme partagée ou une architecture optique compatible. Il permet aux abonnés GPON existants de rester connectés pendant que les nouveaux utilisateurs migrent vers des services XGS-PON à plus haut débit.
La capacité utilisateur dépend du nombre de ports PON, du rapport de répartition, du budget optique, de la configuration ONU et du modèle. Les modèles HSGQ sélectionnés prennent en charge un rapport de répartition allant jusqu'à 1:128 et jusqu'à 128 utilisateurs par port PON. La capacité de déploiement réelle doit être confirmée selon la conception du projet.
Non. Les débits montant et descendant d'environ 10 Gbit/s sont des débits de ligne PON partagés par les ONU connectées. La bande passante utilisateur réelle dépend du rapport de répartition, des politiques de trafic, de la capacité ONU, de la capacité de liaison montante et du plan de service.
Une liaison montante SFP+ 10G est fortement recommandée lorsque l'OLT dessert plusieurs ports PON à large bande passante ou se connecte à un réseau d'agrégation haute capacité. Un déploiement plus petit à 1 port peut avoir des exigences de liaison montante différentes en fonction du trafic attendu.
Oui. XGS-PON peut fournir un accès optique haute capacité aux réseaux FTTR, en particulier lorsque plusieurs salles, points d'accès WiFi ou services de bâtiment intelligent nécessitent une bande passante globale élevée et de solides performances en amont.
Le prix dépend du nombre de ports PON, de la conception Combo ou XGS-PON pure, du nombre de liaisons montantes 10G SFP+, de la capacité ONU, des modules optiques, de la gestion du cloud, des fonctions de couche 3, de la redondance de l'alimentation et de la conception du châssis. Un devis complet doit inclure les ports PON requis, le rapport de répartition, la bande passante de liaison montante, le type d'ONU et les conditions ODN existantes.
