OLT (оптический линейный терминал) для оптоволоконных сетей доступа
OLT или терминал оптической линии — это центральное устройство в пассивной оптической сети (PON). Он соединяет вышестоящую агрегирующую или базовую сеть с оптической распределительной сетью и управляет передачей данных на несколько терминалов ONU и ONT.
HSGQ предлагает компактные и масштабируемые решения OLT для ГПОН, ЭПОН, СГС-ПОН, ФТТХ, ФТТБ, и другие приложения для доступа к оптоволокну. Ассортимент продукции включает варианты Mini OLT, EPON OLT, GPON OLT, GPON Stick OLT и XGS-PON OLT для интернет-провайдеров, операторов связи, корпоративных сетей, отелей, кампусов и широкополосных проектов.
Что такое терминал оптической линии?
Оптический линейный терминал обычно устанавливается в центральном офисе, центре обработки данных, аппаратной или сетевом шкафу. Он получает электрические данные из восходящей сети, преобразует их в оптические сигналы и передает сигналы через оптическую распределительную сеть на ONU или ONT на стороне пользователя.
OLT также получает восходящие оптические данные от подключенных терминалов и преобразует их обратно в электрические данные для сети агрегации. Благодаря этому процессу двусторонней связи один OLT может обслуживать несколько абонентов или удаленных конечных точек сети через архитектуру PON.
Типичная сеть OLT включает в себя:
OLT установлен в центральном офисе или в сетевой комнате.
Оптическое распределительное волокно и пассивные разветвители
ONU или ONT, установленные в домах, офисах, зданиях или удаленных местах.
Ethernet, Wi-Fi, голосовые, видео или другие сервисные терминалы, подключенные к ONU или ONT.
Оптический разветвитель — это пассивный компонент, который делит одну оптическую линию на несколько нисходящих ветвей. OLT управляет портами PON и осуществляет связь с подключенными терминалами в соответствии с выбранным стандартом доступа и конфигурацией сети.
Основные функции OLT
Фотоэлектрическое преобразование
OLT преобразует электрические сигналы из сети агрегации в оптические сигналы для передачи через оптоволоконную сеть доступа. Он также преобразует восходящие оптические сигналы от ONU и ONT обратно в электрические данные.
Такое оптико-электрическое преобразование позволяет поставщикам услуг расширять высокоскоростной доступ по длинным оптоволоконным каналам, одновременно снижая потребность в активном оборудовании между центральным офисом и пользователем.
Управление портами PON и пропускной способностью
OLT управляет доступной полосой пропускания на каждом порту PON и координирует связь между несколькими подключенными терминалами. В зависимости от платформы он может поддерживать динамическое распределение полосы пропускания, управление восходящим и нисходящим трафиком, ограничение скорости на основе портов, формирование трафика и управление приоритетами услуг.
Эти функции позволяют сетевым операторам назначать полосу пропускания в соответствии с требованиями абонента, планами обслуживания и условиями сети.
Управление ОНУ и ONT
OLT отвечает за обнаружение, регистрацию, настройку и мониторинг подключенных устройств ONU и ONT. В зависимости от модели и системы управления поддерживаемые функции могут включать:
автоматическое обнаружение и регистрация ONU
Удаленная настройка
Мониторинг состояния ONU
Диагностика оптического канала
Обнаружение неисправностей
Мониторинг производительности
Управление прошивкой
Конфигурация VLAN
Отслеживание IGMP и управление многоадресной рассылкой
Удаленное обслуживание через OMCI или другие интерфейсы управления.
Поддержка сервисного интерфейса
Различные модели OLT могут обеспечивать восходящие каналы Ethernet, интерфейсы SFP или SFP+, порты PON, консольные интерфейсы и порты управления. В зависимости от конструкции сети OLT может поддерживать широкополосный доступ, услуги корпоративных данных, передачу видео, голосовые услуги и другие IP-приложения.
Точные сервисные интерфейсы и конфигурация восходящей линии связи различаются в зависимости от модели, поэтому перед выбором необходимо подтвердить требуемый тип порта, пропускную способность восходящей линии связи и метод управления.
Ассортимент продукции HSGQ OLT
HSGQ предлагает несколько конфигураций OLT для разных размеров сетей, стандартов PON, сред развертывания и требований к обновлению.
Mini OLT для компактных оптоволоконных сетей доступа
Mini OLT предназначен для проектов, требующих компактного форм-фактора, меньшей плотности оборудования или гибкой установки. Он может подойти для небольших интернет-провайдеров, проектов широкополосной связи в сельской местности, отелей, жилых домов, небольших кампусов и корпоративных сетей доступа.
По сравнению с OLT на шасси высокой плотности, Mini OLT обычно занимает меньше места и может упростить установку в небольших аппаратных или сетевых шкафах. Его следует выбирать в соответствии с требуемым количеством портов PON, пропускной способностью ONU, интерфейсом восходящей линии связи, функциями управления и планом будущего расширения.
Исследуйте Мини ОЛТ категория для компактных GPON и других небольших оптоволоконных решений.
EPON OLT для развертывания PON на базе Ethernet
OLT EPON используют технологию пассивной оптической сети Ethernet для обеспечения широкополосного доступа по оптоволокну. Их можно использовать в сетевых проектах FTTH, FTTB, кампусах, гостиницах, системах видеонаблюдения и малых предприятиях, где требуется совместимость с EPON.
При выборе EPON OLT сетевые операторы должны проверить количество портов PON, поддерживаемое количество ONU, полосу пропускания восходящей линии связи, функции VLAN, управление многоадресной рассылкой и совместимость с предполагаемыми терминалами EPON.
Эпон Олт В категории представлено оборудование доступа, предназначенное для оптоволоконных сетей на базе EPON.

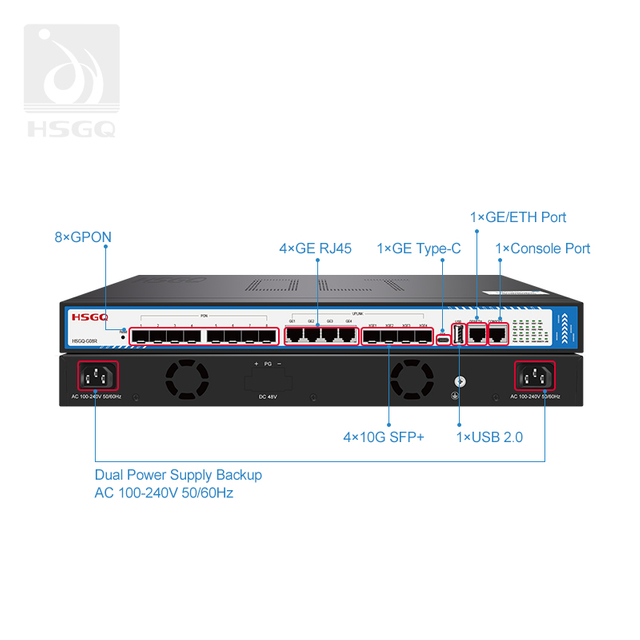

GPON OLT для сетей FTTH и FTTB
GPON OLT широко используются в жилых широкополосных сетях, многоквартирных домах, гостиницах, офисных зданиях и других объектах FTTx. GPON OLT может соединять несколько ONU через пассивные оптические разветвители и обеспечивать централизованное управление абонентами со стороны сети.
При выборе GPON OLT следует учитывать:
Количество портов PON
Поддерживаемая мощность ONU
Бюджет оптической передачи
Интерфейс восходящей линии связи и пропускная способность
Функции VLAN и QoS
Поддержка OMCI и удаленного управления
Варианты питания и резервирования
Совместимость с выбранным GPON ONU или ONT
HSGQ предоставляет ГПОН ОЛТ варианты для различных требований к FTTH, FTTB и оптоволоконному доступу.
GPON Stick OLT для компактного развертывания
GPON Stick OLT имеет компактный форм-фактор SFP и может быть интегрирован в совместимый сетевой коммутатор, маршрутизатор или хост-устройство. Эта конструкция может быть полезна, когда проект требует небольшой площади, упрощенного развертывания оборудования или недорогого решения для доступа к GPON.
Продукты GPON Stick следует оценивать по совместимости хост-устройства, требованиям к интерфейсу SFP, поддерживаемому методу управления, оптическим характеристикам, профилю GPON и совместимости ONU.
GPON-палка Категория предназначена для компактного доступа к GPON и сетевых приложений с ограниченным пространством.

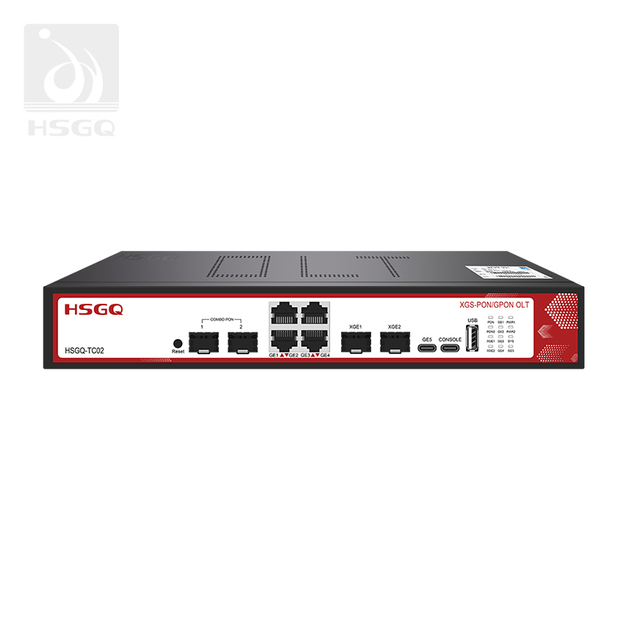

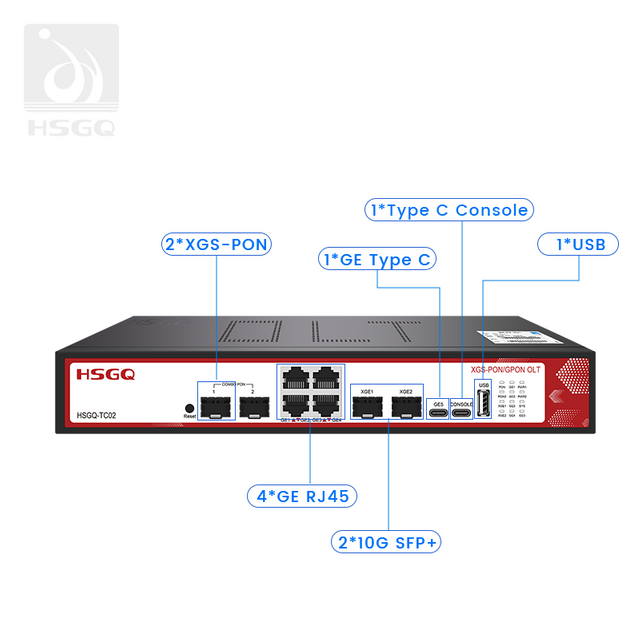

XGS-PON OLT для оптоволоконных сетей высокой пропускной способности
OLT XGS-PON предназначены для сетей доступа с более высокой пропускной способностью, которые требуют более быстрой передачи в восходящем и нисходящем направлениях. Они могут поддерживать FTTH нового поколения, корпоративный доступ, облачные сервисы, видео высокой плотности, кампусные сети и другие приложения с растущими требованиями к пропускной способности.
XGS-PON подходит для проектов, которым требуется большая пропускная способность и более длительный путь обновления. Однако вся сеть должна планироваться как система, включая OLT, оптическую распределительную сеть, разветвители, ONU или ONT, оптический бюджет, пропускную способность восходящей линии связи и абонентское оборудование.
Просмотрите XGS-PON ОЛТ категория для решений оптоволоконного доступа с высокой пропускной способностью.
Сетевые стандарты и совместимость OLT
Стандарт PON определяет, как OLT взаимодействует с подключенными терминалами ONU или ONT. GPON, EPON и XGS-PON не являются автоматически взаимозаменяемыми, поэтому OLT и конечное оборудование необходимо выбирать как совместимую систему.
Перед развертыванием подтвердите следующее:
Протокол PON и режим работы
Оптическая длина волны
Передача и получение оптической энергии
Коэффициент разделения
Максимальные оптические потери
Тип разъема
Метод аутентификации ONU или ONT
OMCI или другая совместимость управления
Требования к VLAN и сервисному профилю
Интерфейс восходящей линии связи и общая пропускная способность
Двухрежимное или многорежимное устройство может обеспечить большую гибкость развертывания, но его все равно следует тестировать с предполагаемым ONU, ONT, платформой управления OLT и оптической распределительной сетью.
OLT-приложения
Сети ФТТХ
При развертывании оптоволокна до дома OLT устанавливается в центральном офисе или в аппаратной ISP. Он подключается к пассивным сплиттерам и обслуживает ONU или ONT, установленные в отдельных домах или квартирах.
OLT управляет доступом абонентов, распределением полосы пропускания, услугами VLAN и обслуживанием удаленных терминалов.
Сети ФТТБ
В приложениях «Оптоволокно до здания» OLT обеспечивает оптоволоконное подключение к зданию или объекту недвижимости и распределяет доступ к сети нескольким помещениям, офисам или арендаторам.
OLT GPON, EPON или XGS-PON можно выбрать в соответствии с требуемой полосой пропускания, плотностью абонентов, размером здания и существующей оптической инфраструктурой.
Интернет-провайдер и широкополосный доступ
Интернет-провайдеры могут использовать OLT для централизованного управления несколькими абонентами. Правильная плотность портов и конфигурация восходящего канала помогают операторам масштабировать сеть по мере добавления новых пользователей или зон обслуживания.
Гостиницы и многоквартирные дома
Оптоволоконные сети доступа на базе OLT могут обеспечить централизованное управление комнатами для гостей, квартирами, офисами и объектами общего пользования. Операторы могут использовать VLAN, управление полосой пропускания и удаленное обслуживание для разделения пользователей и упрощения ежедневного администрирования.
Корпоративные и кампусные сети
Школы, офисные парки, медицинские учреждения и промышленные объекты могут использовать OLT для соединения зданий или удаленных зон сети через оптоволокно. XGS-PON можно рассматривать, когда сети требуется более высокая пропускная способность для облачных приложений, видеосервисов, беспроводного доступа или большого количества подключенных пользователей.
Как правильно выбрать OLT
Выберите стандарт PON
Начните с подтверждения того, требует ли сеть GPON, EPON, XGS-PON или другой стандарт PON. Выбранный OLT должен соответствовать оборудованию ONU или ONT и сервисным требованиям проекта.
Определите количество портов PON
Требуемое количество портов PON зависит от количества подключенных пользователей, планируемого коэффициента разделения, зоны покрытия и ожидаемого роста сети. Большее количество портов может быть более подходящим для крупных проектов, тогда как Mini OLT может быть достаточно для небольших развертываний.
Проверьте пропускную способность восходящей линии связи
Интерфейс восходящей линии связи соединяет OLT с агрегирующей или базовой сетью. Проверьте, требуется ли для проекта Gigabit Ethernet, 10G SFP+, комбинированные восходящие каналы или другие интерфейсы.
Восходящий канал должен иметь достаточную пропускную способность для общего трафика, генерируемого всеми активными портами PON и подключенными абонентами.
Подтвердите совместимость ONU и ONT
OLT должен работать с выбранными устройствами ONU или ONT с точки зрения режима PON, оптического бюджета, аутентификации, протокола управления, конфигурации VLAN и профиля обслуживания.
Функции управления обзором
Для управляемых сетевых проектов проверьте, поддерживает ли OLT OMCI, веб-управление, интерфейс командной строки, доступ к локальной консоли, управление облаком, VLAN, QoS, отслеживание IGMP, управление многоадресной рассылкой и оптическую диагностику.
Учитывайте установку и надежность
Для небольших сетевых помещений компактное OLT может снизить требования к пространству. Для более крупных и критически важных развертываний проекту может потребоваться резервное питание, более высокая плотность портов, более эффективное управление температурным режимом и дополнительная гибкость восходящего канала.
OLT и ONU: разные роли в сети PON
OLT и ONU или ONT работают вместе, но выполняют разные функции.
OLT устанавливается на стороне центральной сети. Он управляет портами PON, взаимодействует с несколькими терминалами, распределяет полосу пропускания и подключает сеть доступа к восходящей сети агрегации.
ONU или ONT устанавливается на стороне пользователя. Он получает оптический сигнал от OLT и преобразует его в Ethernet, Wi-Fi, голос, видео или другие услуги локальной сети.
Поэтому полное развертывание PON требует совместимости между OLT, оптической распределительной сетью, сплиттером, оптоволоконным кабелем и терминалами ONU или ONT.
Часто задаваемые вопросы по ОЛТ
Что означает ОЛТ?
OLT означает терминал оптической линии. Это центральное устройство, используемое для соединения восходящей сети с пассивной оптической сетью доступа.
В чем разница между OLT и ONU?
OLT обычно устанавливается в центральном офисе или сетевом помещении и управляет несколькими оптическими терминалами. ONU или ONT устанавливается на стороне пользователя и преобразует оптический сигнал в Ethernet, Wi-Fi, голос, видео или другие локальные услуги.
GPON лучше, чем EPON?
Ни один из стандартов не является универсально лучшим. GPON и EPON используют разные технические стандарты, и им может быть отдано предпочтение в зависимости от существующей сети, совместимости ONU, требований к полосе пропускания, модели обслуживания и платформы управления.
Когда в сети следует использовать OLT XGS-PON?
XGS-PON OLT подходит, когда сети требуется более высокая пропускная способность, большая пропускная способность восходящего канала или долгосрочный путь обновления. Его можно рассматривать для FTTH высокой плотности, корпоративных сетей, кампусов, облачных приложений и услуг с интенсивным использованием полосы пропускания.
Для чего используется GPON Stick OLT?
GPON Stick OLT используется, когда предпочтительнее компактное решение доступа в стиле SFP. Он может подойти для установок с ограниченным пространством и сетевых конструкций, в которых используется совместимый коммутатор, маршрутизатор или хост-устройство.
Сколько ONU может поддерживать один OLT?
Количество поддерживаемых ONU зависит от модели OLT, количества портов PON, коэффициента оптического разделения, возможностей управления, профиля обслуживания и оптического бюджета. Максимальную теоретическую мощность не следует рассматривать как рекомендуемую мощность развертывания без учета требований к полосе пропускания и обслуживанию.
Что следует проверить перед покупкой OLT?
Перед покупкой подтвердите стандарт PON, количество портов PON, интерфейс восходящей линии связи, совместимость с ONU, оптический бюджет, коэффициент разделения, функции управления, требования к VLAN и QoS, схему электропитания, среду установки и будущие потребности в расширении.
