Révolutionner le déploiement FTTx : comment les ONU HSGQ Power over Fibre (PoF) résolvent le problème d'alimentation du dernier kilomètre. Découvrez comment les ONU PoF HSGQ-F100P et HSGQ-F400P transmettent des données optiques et de l'alimentation CC jusqu'à 300 mètres via des câbles optiques hybrides, et disposent d'une sortie PoE de 30 W et de capacités de gestion cloud.
Dans le contexte de transformation numérique en évolution rapide d'aujourd'hui, qu'il s'agisse de FAI de petite et moyenne taille, de réseaux de campus d'entreprise ou de passionnés de réseaux domestiques à la recherche de la solution ultime, tout le monde est confronté au même défi : comment maximiser la bande passante du réseau tout en minimisant les coûts d'équipement et l'utilisation de l'espace ?
Les produits HSGQ fibre optique ONT et PoF ONU fournissent un accès au réseau optique fiable pour les déploiements FTTH, FTTx, à domicile, dans les hôtels, les bureaux et les petites entreprises. En tant que terminal de réseau optique ou unité de réseau optique côté utilisateur, une ONU/ONT reçoit le signal PON entrant de l'OLT et le convertit en connectivité Ethernet ou sans fil utilisable.
Pour les déploiements PoF, le terminal peut également recevoir de l'énergie via un câble composite à fibre optique compatible. Cela permet à la transmission de données et à l'alimentation électrique d'atteindre le point final distant via une seule connexion, réduisant ainsi le besoin d'adaptateurs électriques locaux, de prises murales et de câblage électrique séparé dans les zones d'installation difficiles.
ONU et ONT sont couramment utilisés pour décrire le terminal optique installé côté utilisateur d'un réseau optique passif. Dans les déploiements de réseau pratiques, les deux appareils se connectent à un OLT en amont et fournissent l'interface finale entre le réseau d'accès optique et les appareils locaux.
Selon le modèle, un ONT ou ONU à fibre optique peut fournir un ou plusieurs ports Ethernet Gigabit, une sortie PoE, un accès sans fil, des fonctions VLAN, une gestion QoS et une configuration à distance. La norme PON exacte, la configuration du port, la méthode de gestion et la capacité sans fil doivent être confirmées en fonction du modèle sélectionné.
| Durée de l'appareil | Rôle typique | Considérations clés en matière de sélection |
|---|---|---|
| Fibre optique ONT | Terminal réseau optique pour accès abonnés FTTH ou FTTx | Norme PON, budget optique, ports Ethernet et compatibilité de gestion |
| ONU fibre optique | Unité de réseau optique qui convertit les signaux PON en accès au réseau local | Prise en charge GPON/EPON, nombre de ports, boîtier, bande passante et exigences d'alimentation |
| PoF ONU | ONU qui reçoit à la fois les données optiques et l'alimentation via une connexion PoF compatible | Type de câble composite, distance de transmission, tension d'entrée et budget d'alimentation du point final |
| PoE ONU | ONU qui alimente les appareils en aval via les ports Ethernet | Norme PoE, sortie par port, budget d'alimentation total et type d'appareil connecté |
Une ONU conventionnelle nécessite généralement un adaptateur secteur local ou une prise de courant. Une ONU PoF est conçue pour un modèle de déploiement différent : l'alimentation est fournie depuis la salle d'équipement centrale ou le routeur optique PoF et livrée au terminal distant via un câble composite optique-électrique compatible.
Au point final, le PoF ONU convertit le signal optique entrant en accès Ethernet standard tout en utilisant la puissance fournie via la liaison PoF. Cette approche est utile dans les pièces, les plafonds, les couloirs, les unités hôtelières, les bureaux et autres endroits où l'installation d'un câblage électrique supplémentaire augmenterait le temps de construction ou rendrait la maintenance plus difficile.
Dans un complet Alimentation sur réseau fibre, le routeur central gère le transfert de données et la distribution d'énergie, tandis que l'ONU distante fournit un accès au réseau côté utilisateur. Selon la conception, l'ONU peut connecter des ordinateurs, des commutateurs, des points d'accès sans fil, des téléphones IP, des caméras ou d'autres appareils Ethernet.
Les modèles PoF actuels de cette gamme de produits incluent la prise en charge d'entrée PoF 48 à 57 V et des distances de transmission allant jusqu'à 300 mètres sur les configurations applicables. La distance réelle dépend du câble composite, de la perte optique, de la qualité du connecteur, de la consommation électrique et de la conception du réseau. Les paramètres techniques de chaque modèle doivent donc être vérifiés avant le déploiement.
Une ONU fibre à port unique convient aux installations où une connexion Ethernet en aval suffit. Il constitue un moyen compact de terminer la connexion optique et de fournir un accès réseau Gigabit à un appareil local ou à un terminal secondaire.
Les modèles sélectionnés combinent une interface PON adaptative GPON/EPON avec un port Ethernet Gigabit. Certains modèles fournissent également une sortie PoE, permettant au périphérique Ethernet connecté de recevoir de l'énergie sans nécessiter un autre adaptateur local. Ce type de 1GE ONU convient aux salles compactes, aux points finaux distants, aux petits bureaux, aux points d'accès sans fil, aux téléphones IP et à d'autres applications avec un nombre limité d'appareils connectés.
Le Terminal 1GE PoF ONU est un exemple de la manière dont l'accès optique, l'alimentation centralisée et la connectivité Ethernet en aval peuvent être combinés dans un seul périphérique de point de terminaison.
Une ONU multiport convient mieux lorsque plusieurs appareils filaires doivent être connectés à proximité du terminal. Plusieurs ports Gigabit Ethernet réduisent le besoin d'un commutateur local supplémentaire et peuvent simplifier l'installation de points d'accès, de caméras, de téléphones IP, d'ordinateurs et d'autres équipements en réseau.
Certains modèles PoF ONU multiports prennent en charge la sortie PoE ou PoE+ sur les ports Ethernet en aval. Cela permet au même terminal de recevoir des données et de l'énergie du réseau central tout en distribuant la connectivité Ethernet et l'alimentation aux appareils locaux compatibles. La sortie disponible par port et le budget de puissance total varient selon le modèle.

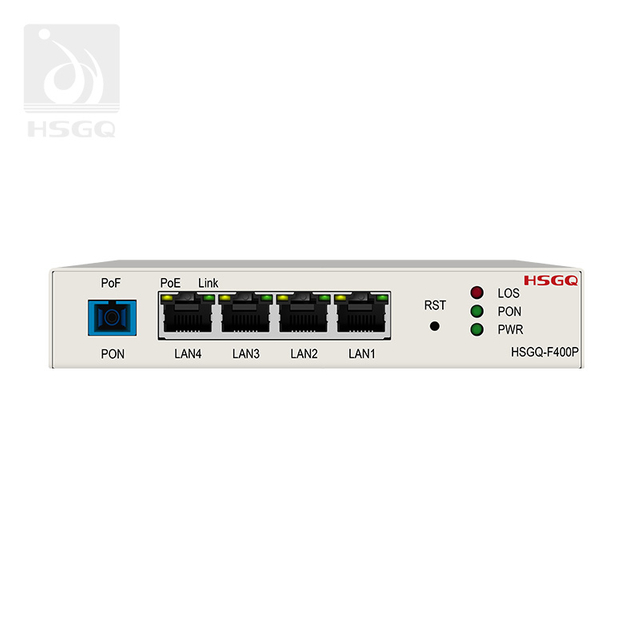

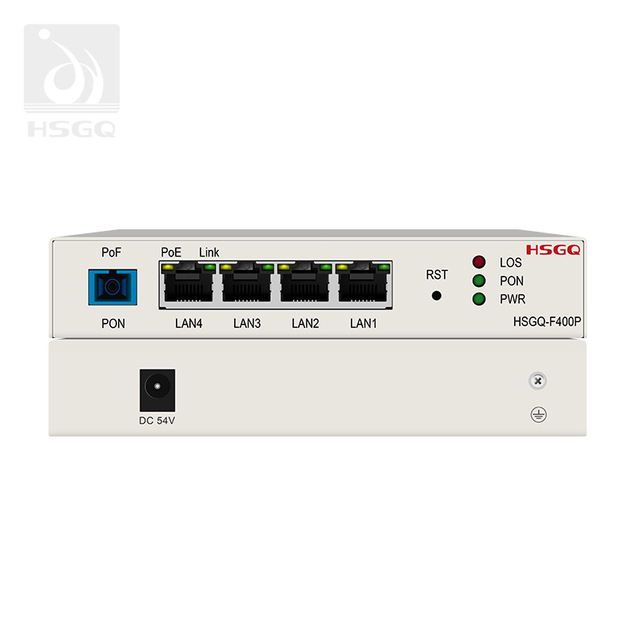

Le PoF ONU à quatre ports La configuration combine l'accès GPON/EPON, plusieurs interfaces Gigabit Ethernet et la capacité PoE en aval pour les maisons, les hôtels, les petites entreprises, les systèmes de surveillance et les applications similaires.
Les produits HSGQ ONU et ONT sont conçus pour différentes exigences d'accès PON. Les modèles applicables prennent en charge le fonctionnement GPON, EPON ou GPON/EPON bimode. D'autres produits ONU/ONT peuvent prendre en charge XPON ou des normes PON supplémentaires, mais la compatibilité doit toujours être confirmée par rapport à l'OLT, au module optique, à la longueur d'onde et au profil de service utilisés dans le réseau.
Les ports Gigabit Ethernet fournissent l'interface locale pour les ordinateurs, commutateurs, points d'accès sans fil, caméras, téléphones IP et autres périphériques réseau. Les clients peuvent choisir entre des configurations à port unique et multiport en fonction du nombre de périphériques en aval et du besoin d'expansion future.
PoF et PoE remplissent différentes fonctions dans le réseau. PoF fournit des données et de l'énergie du côté central à une ONU compatible via une connexion composite à fibre optique. PoE fournit l'alimentation des ports Ethernet de l'ONU aux appareils alimentés en aval.
Lorsque les deux fonctions sont disponibles, un terminal centralisé peut réduire le nombre d'adaptateurs locaux et simplifier le câblage des points finaux.
Selon le modèle, les fonctionnalités de gestion peuvent inclure la configuration à distance basée sur OMCI, l'accès local au Web ou à la console, le relais VLAN, le marquage ou la traduction VLAN, la qualité de service, la gestion de multidiffusion, le contrôle de la vitesse des ports, la détection de bouclage et la gestion du cloud.
Ces fonctions aident les opérateurs de réseau à configurer les terminaux de manière cohérente et à dépanner les points finaux distribués sans visiter chaque emplacement d'installation.
Les terminaux ONU et ONT peuvent être disponibles dans des formats de bureau compacts, muraux, sur panneau, industriels ou autres formats de boîtier. Les conceptions sans ventilateur et le refroidissement passif peuvent contribuer à réduire le bruit dans les installations intérieures, tandis que les boîtiers métalliques peuvent être préférés pour les applications nécessitant une plus grande protection mécanique.
Les dimensions du boîtier, la plage de température, la méthode de montage et le matériau du boîtier varient selon le modèle.
Accès FTTH et FTTx : Terminez la ligne d'accès optique et fournissez une connectivité Ethernet dans les maisons, les appartements et autres emplacements d'abonnés.
Réseaux tout optiques PoF : Fournissez des données et une alimentation centralisée aux ONU distantes sans installer d’adaptateur secteur local distinct à chaque point final.
Hôtels et immeubles d’habitation : Réduisez le câblage visible et simplifiez l’installation des terminaux réseau dans les chambres d’hôtes ou les unités résidentielles.
Bureaux et campus scolaires : Connectez des ordinateurs, des points d'accès, des téléphones IP et d'autres points finaux via un réseau d'accès optique structuré.
Sécurité et Surveillance : Utilisez les modèles ONU compatibles PoE pour connecter des caméras et d'autres appareils Ethernet alimentés là où le câblage électrique local est limité.
Emplacements éloignés ou difficiles à alimenter : Déployez des terminaux réseau dans les couloirs, les plafonds, les locaux techniques et autres zones où l'ajout d'une prise de courant n'est pas pratique.
Le bon terminal réseau fibre optique ne dépend pas seulement du nombre de ports Ethernet. Avant de sélectionner un modèle, confirmez les exigences techniques et de déploiement suivantes :
Norme PON
Vérifiez si l'OLT en amont utilise GPON, EPON, XPON ou une autre norme d'accès.
Compatibilité optique
Confirmez la longueur d'onde, la plage de puissance optique, le rapport de division, le type de connecteur, le type de fibre et le budget de liaison optique disponible.
Configuration des ports
Choisissez une ONU monoport pour une connexion ciblée ou une ONU multiport lorsque plusieurs appareils filaires doivent être connectés localement.
Exigences d'alimentation
Pour les systèmes PoF, vérifiez le câble composite, la tension d'entrée, la distance de transmission, la consommation du point final et la capacité d'alimentation centrale.
Exigences PoE
Si l'ONU alimente des caméras, des points d'accès ou des téléphones IP, vérifiez la norme PoE, la sortie maximale par port et le budget d'alimentation total.
Fonctionnalités de gestion
Confirmez la prise en charge OMCI, les fonctions VLAN, la qualité de service, les exigences de multidiffusion, la gestion du cloud et les options de maintenance locale.
Environnement d'installation
Tenez compte du boîtier, de la méthode de montage, de la température de fonctionnement, de l'humidité, de la ventilation et de l'espace d'accès pour la maintenance.
Expansion future
Prévoyez une capacité de port et une marge d’alimentation suffisantes si davantage d’utilisateurs ou de périphériques alimentés peuvent être ajoutés ultérieurement.
Les deux appareils fournissent une terminaison de réseau optique et un accès local Ethernet ou sans fil, mais leurs dispositions d'alimentation sont différentes. Une ONU standard utilise normalement un adaptateur secteur local, tandis qu'une ONU PoF est conçue pour recevoir de l'énergie via une connexion PoF compatible depuis le côté central.
Une ONU PoF nécessite donc un équipement et un câblage amont compatibles. Il n’est pas automatiquement interchangeable avec toutes les installations ONU conventionnelles.
Pas nécessairement. L'ONU et l'OLT doivent correspondre en termes de norme PON, de paramètres optiques, de méthode d'authentification, de protocole de gestion, de profil de service et d'exigences de connecteur ou de câblage.
Les modèles adaptatifs GPON/EPON offrent une plus grande flexibilité de déploiement, mais la liaison complète doit toujours être testée avec l'OLT cible avant l'installation groupée.
Il peut supprimer le besoin d'un adaptateur local séparé lorsque les exigences d'alimentation de l'ONU, de l'équipement central, du câble composite et du point final sont correctement adaptées.
Cependant, le routeur central ou la source d'alimentation a toujours besoin d'une alimentation électrique appropriée, et tout périphérique en aval alimenté par PoE doit rester dans les limites du budget d'alimentation disponible de l'ONU.
Choisissez un modèle à port unique lorsque le point final n’a besoin que d’une seule connexion Ethernet ou se connectera à un autre commutateur local.
Une ONU multiport est plus adaptée lorsque plusieurs appareils doivent être connectés dans la même pièce ou lorsque l'installation nécessite une sortie PoE locale pour les points d'accès, les caméras ou les téléphones IP.
Le nombre de ports et la capacité électrique doivent être sélectionnés ensemble plutôt que considérés séparément.
Confirmez le mode PON, le budget de liaison optique, la construction du câble, le type de connecteur, la longueur du câble, le rayon de courbure, la tension d'entrée PoF, la demande de puissance du point final, les exigences PoE, la position de montage et la méthode de gestion.
Pour le câblage composite préinstallé, vérifiez également la qualité des terminaisons et la protection mécanique avant de fermer les murs ou les plafonds. Un court déploiement pilote peut aider à confirmer la stabilité optique, la fourniture de puissance, le comportement thermique et l'interopérabilité avec l'OLT.
