1-портовый комбинированный OLT XGS-PON/GPON с 2 портами 10G SFP+

HSGQ-TC01 — это компактный 1-портовый комбинированный OLT XGS-PON/GPON, предназначенный для развертывания сетей FTTH, FTTR, коммерческих зданий и малых и средних сетей доступа. Он сочетает в себе один интерфейс XGS-PON/XG-PON/GPON PON с четырьмя восходящими портами GE RJ45 и двумя слотами 10G SFP+, что дает сетевым операторам большую гибкость при подключении коммутаторов агрегации, базовых маршрутизаторов или оптического транспортного оборудования.

В качестве 1-портового OLT XGS-PON TC01 подходит для сетей, которым требуется контролируемый путь перехода от GPON к 10G PON без немедленной замены всей инфраструктуры доступа. Он поддерживает максимальное соотношение разделения 1:128 на порт PON, несколько методов управления, функции уровня 2 и уровня 3, а также работу в облаке.

Технический параметр

Комбинированный OLT HSGQ-TC01 XGS-PON/GPON

В TC01 используется коробчатая конструкция высотой 1U, что упрощает установку в аппаратных, шкафах и компактных сетевых шкафах. Его комбинированный порт PON может поддерживать режимы доступа XGS-PON, XG-PON и GPON, что позволяет сетевой архитектуре соответствовать подключенным ONU и требуемой скорости обслуживания.

Устройство предоставляет возможности CLI, Web, SNMP/NMS и облачного управления. Это дает установщикам локальный метод ввода в эксплуатацию, позволяя операторам контролировать и обслуживать распределенные OLT через централизованную платформу.

Четыре порта GE RJ45 подходят для электрических восходящих каналов в небольших системах. Два слота 10G SFP+ обеспечивают дополнительную пропускную способность оптического восходящего канала, когда сети доступа требуются более длинные оптоволоконные соединения или более высокая полоса пропускания агрегации.

Основные возможности сетей доступа 10G PON

Конфигурация продукта определяет поддержку стандартов PON ITU-T G.987, ITU-T G.9807.1 и ITU-T G.984.x. Он также поддерживает приложения 20-контактного модуля XGS-PON, работу с двойным стеком IPv4/IPv6, обслуживание консоли Type-C, ERPS, STP/RSTP/MSTP, резервирование VRRP и облачное управление EDMS.

Эти функции делают TC01 подходящим для выполнения не только функций базового доступа к PON. Его можно использовать как часть сети управляемого доступа, где классификацию трафика, авторизацию ONU, обработку VLAN, многоадресную доставку, маршрутизацию и удаленное обслуживание необходимо контролировать с одной платформы.

Восходящие каналы XGS-PON 10G для FTTH и услуг с высокой пропускной способностью

Два слота 10G SFP+ предоставляют возможности оптического восходящего канала для подключения OLT к коммутатору агрегации, базовому коммутатору или восходящей транспортной сети. Такая конструкция полезна, когда проекту необходимо зарезервировать большую полосу пропускания для широкополосных услуг высокой плотности, бизнес-доступа, корпоративного Wi-Fi, видеонаблюдения или развертываний FTTR.

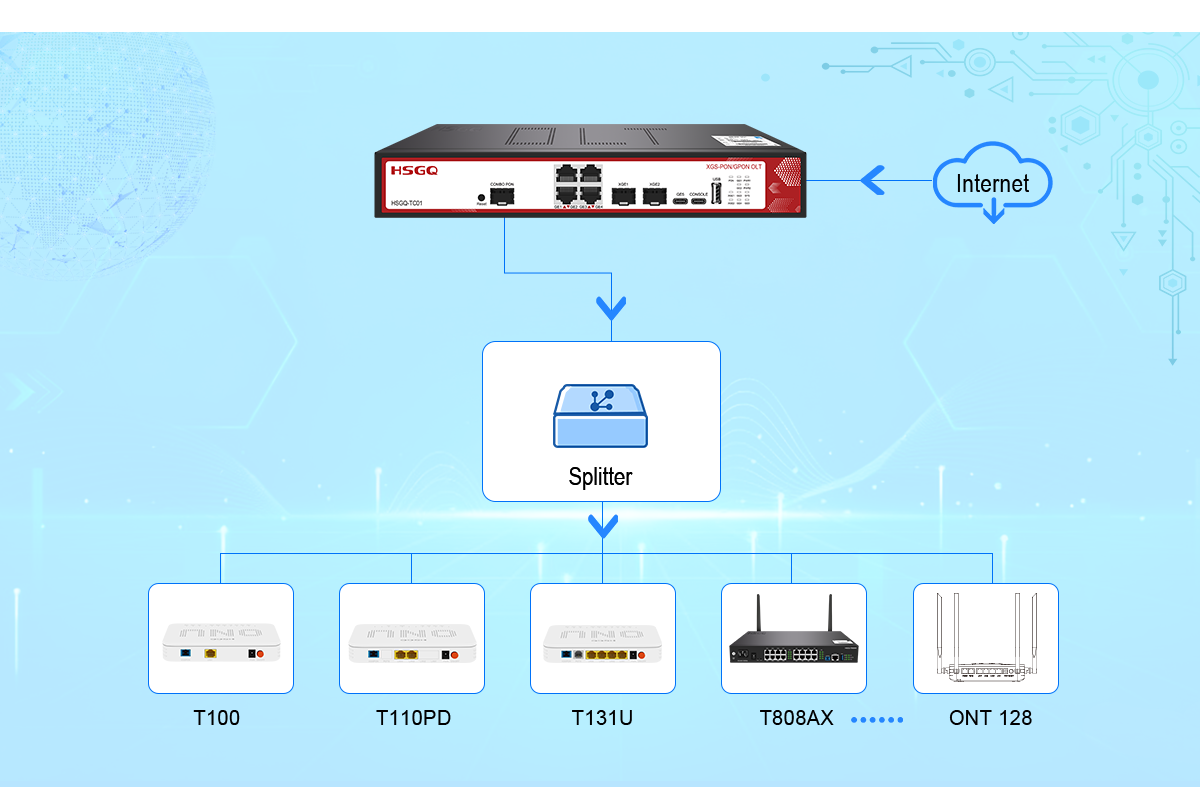

Сторона доступа XGS-PON может быть подключена через пассивный разветвитель к совместимым ONU. Затем сеть может обслуживать жилых пользователей, коммерческих арендаторов, точки доступа и другие оптические терминалы через общую структуру распределения оптоволокна.

Для проектов, использующих существующую базу пользователей GPON, архитектура Combo OLT обеспечивает практичный путь миграции. Услуги GPON могут продолжать работать, пока емкость XGS-PON вводится для новых абонентов или пакетов с более высокой пропускной способностью. Такой подход может снизить необходимость немедленной полной замены сети.

2 -портовый OLT XGS-PON может быть более подходящим, когда проекту требуются два независимых порта доступа PON. TC01 лучше подходит для развертываний с одной PON, где компактный размер, два восходящих канала 10G и постепенная миграция являются основными приоритетами.

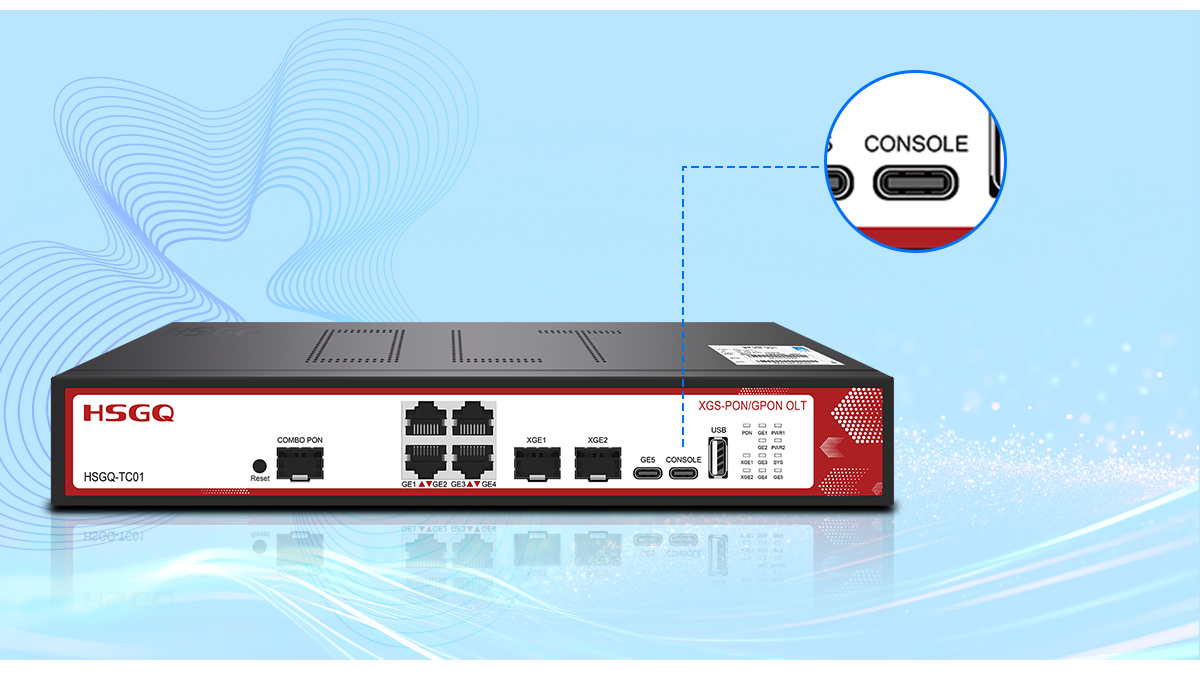

Консоль Type-C для локального обслуживания устройств

Консольный порт Type-C обеспечивает прямой локальный интерфейс обслуживания во время установки и устранения неполадок. Инженеры могут использовать одно кабельное соединение для первоначальной настройки, проверки неисправностей и доступа к локальным устройствам, не полагаясь полностью на удаленное управление.

Это полезно на первом этапе развертывания, особенно когда OLT еще не подключен к сети управления. Это также обеспечивает альтернативный путь обслуживания, когда восходящая сеть временно недоступна.

Для повседневной работы TC01 можно управлять через Интернет, CLI, SNMP/NMS или облачное управление в соответствии с предпочтительным методом обслуживания проекта.

Маршрутизация уровня 3 для мультисервисных сетей

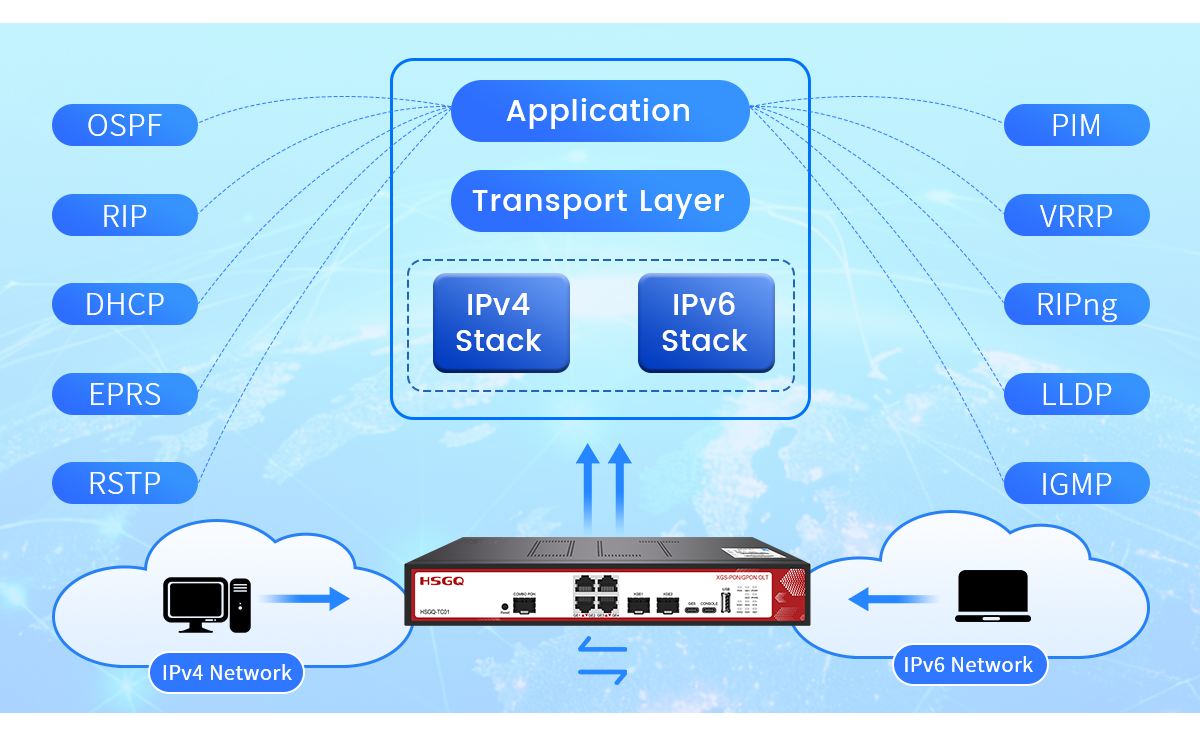

HSGQ-TC01 поддерживает работу с двойным стеком IPv4 и IPv6 вместе с функциями уровня 3, такими как DHCP, статическая маршрутизация и OSPF. В документации к продукту также указаны функции RIP, PIM, IGMP и VRRP для управления сетью и предоставления услуг.

DHCP и статическая маршрутизация

Функции DHCP могут упростить назначение адресов подключенным службам, а статические маршруты обеспечивают предсказуемый путь для меньших или более контролируемых сегментов сети. Эти функции полезны, когда OLT участвует в структурированной сети доступа, а не работает только как прозрачное устройство уровня 2.

OSPF и динамическое управление сетью

Поддержка OSPF может помочь в обмене информацией о маршрутизации в более крупных или сегментированных сетевых средах. Это полезно, когда уровень доступа должен работать с восходящей архитектурой маршрутизации и когда сетевые пути могут меняться по мере расширения топологии.

Поддержка двойного стека IPv4/IPv6

Поддержка IPv4/IPv6 дает операторам большую гибкость при развертывании новых услуг или подготовке к средам со смешанными протоколами. Точную маршрутизацию и конфигурацию услуг следует планировать в соответствии с восходящим маршрутизатором, возможностями ONU и политикой управления сетью.

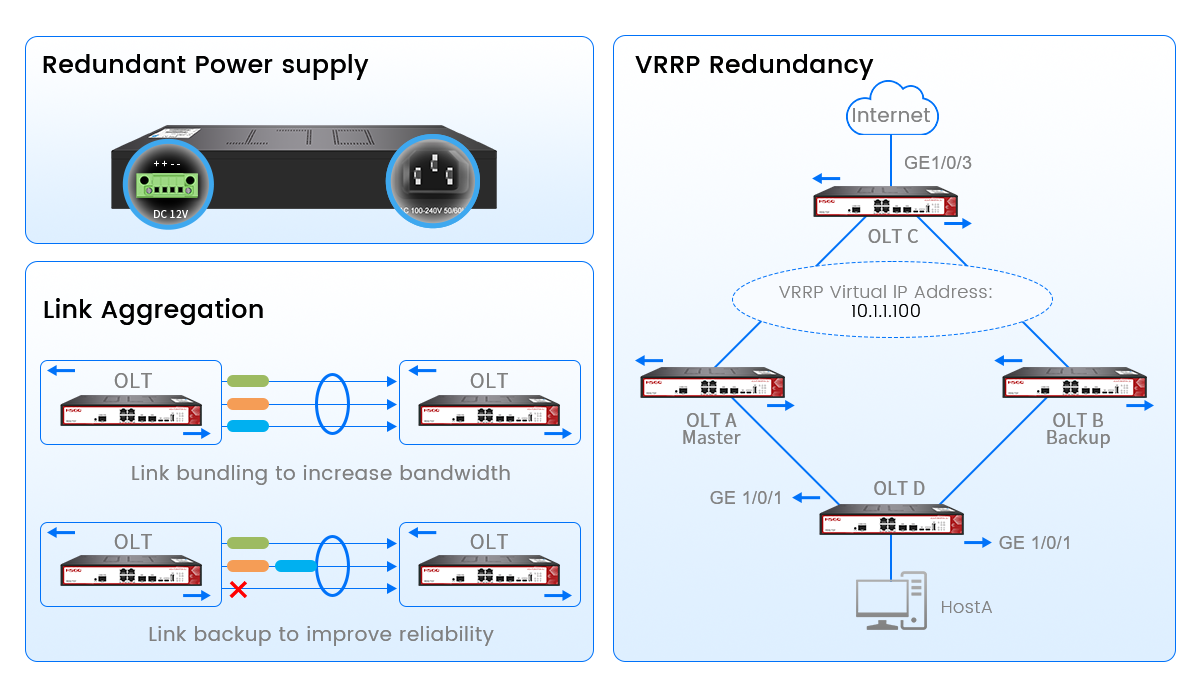

Резервирование для повышения доступности сети

TC01 поддерживает несколько функций, предназначенных для более отказоустойчивых сетевых проектов, включая поддержку резервного источника питания, агрегацию каналов, резервное копирование каналов, ERPS и резервирование, связанное с VRRP.

Агрегация каналов может объединять несколько физических каналов для увеличения пропускной способности или обеспечивать альтернативный путь, если один канал становится недоступным. Протоколы семейства ERPS и STP могут помочь управлять сценариями защиты колец или петель Ethernet, а VRRP можно использовать в поддерживаемых схемах резервирования уровня 3.

Эти функции не устраняют необходимости правильного планирования сети. Перед развертыванием следует проверить источники питания, оптические модули, восходящие коммутаторы, взаимосвязи маршрутизации и пути отказа. При правильной настройке функции резервирования могут помочь снизить влияние сбоев отдельных каналов или оборудования.

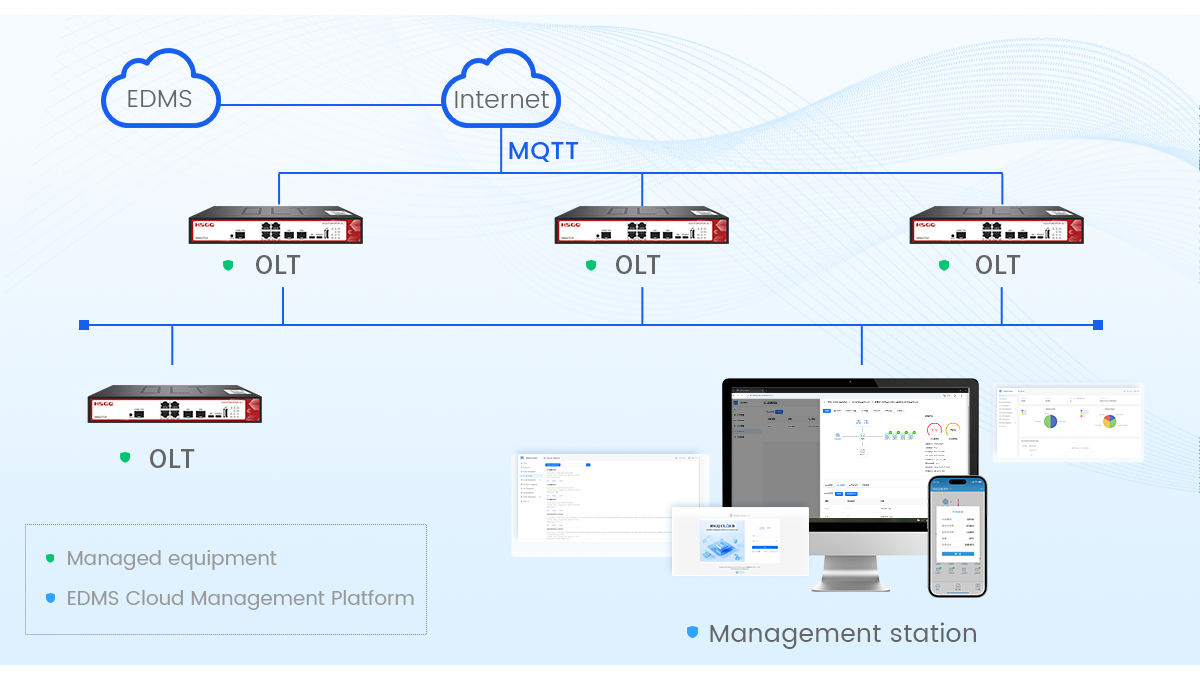

Облачное управление EDMS для распределенного развертывания OLT

TC01 поддерживает управление облачной платформой EDMS посредством встроенного функционального модуля MQTT и возможностей управления, связанных с SNMP. Операторы могут использовать централизованное управление для организации списков устройств, управления проектами, мониторинга сигналов тревоги, выполнения работ по настройке и поддержки удаленного обслуживания.

Облачное управление особенно полезно для сетей распределенного доступа, где OLT установлены в нескольких зданиях, промышленных парках, офисах или удаленных аппаратных. Вместо того, чтобы требовать от инженера посещения каждого объекта для выполнения рутинных изменений, уполномоченный персонал может управлять соответствующими задачами с центральной станции управления.

Доступ к локальному интерфейсу командной строки, через Интернет и SNMP/NMS остается полезным для ввода в эксплуатацию, интеграции и для клиентов, которые предпочитают осуществлять управление в собственной сетевой среде.

Основные характеристики HSGQ-TC01

Гибкий администратор базы данных и контроль трафика

TC01 поддерживает гибкое динамическое распределение полосы пропускания и управление восходящим/нисходящим трафиком. Эти функции помогают назначать доступную полосу пропускания PON в соответствии с требованиями обслуживания и профилями абонентов.

Управление трафиком на основе портов и формирование трафика можно использовать для определения политик трафика для подключенных интерфейсов. Это полезно, когда разные пользователи, службы или сегменты сети требуют разных ограничений пропускной способности.

IP ToS, IEEE 802.1Q и QoS

OLT поддерживает функции IP ToS и IEEE 802.1Q VLAN для классификации трафика и сегментации сети. Функции ACL и QoS обеспечивают дополнительный контроль над тем, какой трафик разрешен и как обрабатываются различные классы трафика.

Эти функции могут помочь разделить широкополосные, управленческие, голосовые, видео и другие услуги, если конфигурации восходящего потока и ONU разработаны соответствующим образом.

Трансляция VLAN и QinQ

TC01 поддерживает прозрачную передачу VLAN, трансляцию VLAN и VLAN QinQ. Эти функции дают операторам больше возможностей, когда разные сегменты сети используют разные планы VLAN.

Трансляция VLAN может сопоставлять идентификаторы VLAN между разделами сети, а QinQ может добавлять дополнительный тег VLAN для разделения поставщика услуг или арендатора. Точный режим VLAN должен быть подтвержден с помощью восходящего коммутатора и конфигурации ONU перед развертыванием.

Агрегация портов и формирование трафика

Агрегация портов позволяет группировать несколько физических восходящих каналов, когда конструкция сети требует дополнительной полосы пропускания или защиты каналов. Затем можно использовать управление и формирование трафика на основе портов для применения более продуманных политик к подключенным сервисам.

Это полезно для коммерческих зданий, сетей доступа FTTR и небольших развертываний интернет-провайдеров, где несколько групп обслуживания используют один и тот же OLT.

Обнаружение, идентификация и авторизация ONU

OLT поддерживает автоматическое обнаружение ONU, автоматическую идентификацию и авторизацию. Это может упростить развертывание, помогая установщикам идентифицировать подключенные ONU во время процесса регистрации.

Операторы могут комбинировать автоматическое обнаружение с утвержденными политиками регистрации, списками ONU, профилями услуг и правилами управления, чтобы лучше контролировать, каким терминалам разрешено присоединяться к сети PON.

Обнаружение петель и защита сети

Функция автоматического обнаружения петель помогает выявить аномальные состояния петель в подключенной сети Ethernet. Управление широковещательной и многоадресной передачей, ACL, QoS и функции формирования трафика также могут поддерживать более организованную среду доступа.

Обнаружение петель следует использовать вместе с правильными методами прокладки кабелей и настройкой коммутатора. Это функция защиты сети, а не замена проверок физической топологии.

Многоадресная рассылка и отслеживание IGMP

TC01 поддерживает гибкие и управляемые функции многоадресной рассылки вместе с отслеживанием IGMP. Это может помочь управлять многоадресным трафиком для IPTV, распространения видео, наблюдения и других услуг «один ко многим».

Настройки, связанные с IGMP, должны быть скоординированы между OLT, восходящей сетью, архитектурой сплиттера и устройствами ONU, чтобы избежать ненужного многоадресного трафика.

Сетевые функции уровня 3

OLT поддерживает функции уровня 3, такие как DHCP, статическая маршрутизация и OSPF. Он также поддерживает работу IPv4/IPv6 и может быть интегрирован в сети доступа, которым требуются функции маршрутизации ближе к стороне пользователя.

Для проектов, которым требуется только базовая агрегация PON, может быть достаточно работы уровня 2. Функции уровня 3 становятся более полезными, когда сеть включает в себя несколько зон обслуживания, доменов маршрутизации или сегментов управляемого доступа.

Облачное управление и поддержка стандартов

TC01 поддерживает облачное управление и соответствует требованиям ITU-T G.987, ITU-T G.9807.1 и ITU-T G.984.x, указанным для продукта.

Поддерживаемые стандарты помогают позиционировать устройство для проектов перехода на XG-PON, XGS-PON и GPON. Перед покупкой необходимо подтвердить совместимость с выбранными модулями PON, ONU, сплиттерами и восходящим оборудованием.

Рекомендуемые сценарии развертывания

Широкополосный доступ FTTH

При развертывании FTTH TC01 может подключать сеть агрегации оператора к пассивной оптической сети распределения. Максимальный коэффициент разделения 1:128 служит ориентиром для планирования доступа, тогда как фактические уровни разделения следует выбирать в соответствии с оптическим бюджетом, расстоянием, требованиями к обслуживанию и плотностью ONU.

FTTR и жилые сети с высокой пропускной способностью

Проекты FTTR часто требуют большей пропускной способности, чем может обеспечить традиционный доступ GPON. Возможности XGS-PON TC01 и восходящие каналы 10G SFP+ могут поддерживать архитектуру доступа с более высокой пропускной способностью при использовании с совместимыми ONU и оптическими модулями.

Коммерческие здания и индустриальные парки

Коммерческим зданиям, умным промышленным паркам и кампусам малого бизнеса может потребоваться несколько типов услуг в одной сети доступа. Функции VLAN, QoS, многоадресной рассылки, ACL, маршрутизации и управления облаком могут помочь разделить эти услуги и управлять ими.

Проекты интернет-провайдеров и миграции сети

Конструкция Combo OLT полезна для операторов, которым необходимо внедрить 10G PON, продолжая обслуживать пользователей GPON. Это позволяет поэтапно разрабатывать план миграции в соответствии с потребностями абонентов, графиками замены оборудования и доступными оптоволоконными ресурсами.

Обычный GPON Mini OLT с 1 портом может оставаться подходящим для небольших проектов, использующих только GPON, тогда как TC01 лучше подходит, когда будущая емкость XGS-PON и более высокоскоростные восходящие каналы являются частью плана закупок.

Контрольный список покупателя перед заказом

Прежде чем выбрать TC01 для проекта, подтвердите следующие моменты:

• Требуемый режим PON: развертывание GPON, XG-PON, XGS-PON или комбинированное.

• Совместимые модели ONU и оптические модули.

• Требуемый коэффициент разделения и предполагаемый оптический бюджет.

• Количество электрических восходящих каналов GE и оптических восходящих каналов 10G.

• Требования к VLAN, QinQ, многоадресной рассылке, ACL, QoS и маршрутизации.

• Предпочтительно локальное управление CLI/Web/SNMP или облачное управление EDMS.

• Требуются ли функции резервирования, агрегации каналов, ERPS или VRRP.

• Пространство шкафа, источник питания, рабочая температура и доступ для обслуживания.

• Перед отправкой необходимо провести тестирование встроенного ПО, конфигурации и совместимости.

Часто задаваемые вопросы

Совместим ли HSGQ-TC01 с пользователями GPON?

TC01 определяется как комбинированное OLT XGS-PON/GPON и поддерживает режимы доступа XGS-PON, XG-PON и GPON. Совместимость по-прежнему зависит от установленного оптического модуля, модели ONU и конфигурации сервиса.

Сколько ONU может поддерживать один порт PON?

В информации о продукте указано максимальное соотношение разделения 1:128 и до 128 пользователей на порт PON. Практический коэффициент развертывания должен определяться оптическим бюджетом, расстоянием между волокнами, сервисной нагрузкой и требованиями проекта.

Поддерживает ли OLT оптические каналы связи 10G?

Да. TC01 предоставляет два слота 10G SFP+ для оптических восходящих соединений. Точный тип модуля SFP+ следует выбирать в зависимости от восходящего оборудования, типа волокна, расстояния и конструкции сети.

Можно ли использовать TC01 для сетей FTTR?

Да. Устройство подходит для проектов FTTR в сочетании с совместимыми ONU XGS-PON или GPON, оптическими разветвителями и распределительным оборудованием. Окончательный проект должен проверить совместимость ONU и оптические потери.

Какие методы управления существуют?

TC01 поддерживает интерфейс командной строки, Интернет, SNMP/NMS и управление облаком. Он также предоставляет консольный интерфейс Type-C для локальной настройки и обслуживания.

Поддерживает ли он IPv6?

Да. Поддерживается работа с двумя стеками IPv4/IPv6. DHCP, статическая маршрутизация, OSPF и другие функции уровня 3 должны быть настроены в соответствии со всей сетевой архитектурой.

В чем разница между этим продуктом и базовым GPON OLT?

Базовый GPON OLT предназначен только для доступа к GPON. В TC01 добавлены возможности XGS-PON, два восходящих канала 10G SFP+, функции уровня 3, возможности резервирования и облачное управление, что делает его более подходящим для поэтапного перехода на 10G PON.

Включены ли модули 10G SFP+?

На странице продукта указаны два слота 10G SFP+. Наличие оптических модулей должно быть подтверждено в HSGQ при запросе предложения.
