HSGQ-TC01
| Quantidade: | |
|---|---|
HSGQ-TC01 é um tipo de caixa XGS-PON/GPON Combo OLT. O sistema possui boa estabilidade e alta confiabilidade. Suporta vários métodos de gerenciamento, como CLI, WEB e SNMP. O produto fornece 1 porta XGS-PON/XG-PON/GPON, 4 portas uplink GE RJ45 e 2 slots SFP+ 10G. Os usuários podem implantar, configurar e monitorar rapidamente o dispositivo por meio do gerenciamento em nuvem, reduzindo significativamente os custos de mão de obra e de tempo durante a construção da rede. Adequado para áreas escassamente povoadas e com orçamento limitado, parques industriais inteligentes, edifícios comerciais, FTTR, etc. Cada porta PON suporta uma taxa de divisão máxima de 1:128, suporta até 128 usuários, a altura de 1U é conveniente para instalação e manutenção. É uma excelente opção para operadoras migrarem de GPON para 10G PON.
Interfaces de uplink XGS-PON 10G
Atende aos requisitos de equipamentos de telecomunicações de banda larga gigabit, satisfaz as necessidades de aplicações domésticas e comerciais de próxima geração e é feito sob medida para cenários de aplicações de alta largura de banda, como 4K/8K/VR/streaming ao vivo.
Porta de console tipo C
Usando um console Type-C, o gerenciamento da configuração do dispositivo pode ser resolvido em um cabo.
Suporta protocolos de roteamento Camada 3
Suporta pilha de protocolo duplo IPv4/IPv6, roteamento estático, RIP, OSPF, redundância VRRP, DHCP, PIM e IGMP.
Projeto de redundância de software
Proteção de Redundância: Suporta design de redundância de hardware e software, incluindo fontes de alimentação redundantes, proteção de link redundante e redundância VRRP para garantir serviço ininterrupto.
Suporta nuvem EDMS
gerenciamento de plataforma
Módulo de função MQTT integrado, suportando conectividade com a plataforma de gerenciamento de nuvem EDMS por meio de protocolos MQTT/SNMP. Isso permite o gerenciamento unificado e centralizado de dispositivos e facilita a operação e manutenção remotas.
O HSGQ-TC01 é um OLT combinado XGS-PON/GPON compacto de 1 porta projetado para FTTH, FTTR, edifícios comerciais e implantações de rede de acesso de pequeno a médio porte. Ele combina uma interface XGS-PON/XG-PON/GPON PON com quatro portas de uplink GE RJ45 e dois slots 10G SFP+, proporcionando às operadoras de rede mais flexibilidade ao conectar switches de agregação, roteadores de núcleo ou equipamentos de transporte óptico.
Por ser um OLT XGS-PON de 1 porta , o TC01 é adequado para redes que necessitam de um caminho de migração controlado de GPON para 10G PON sem substituir imediatamente toda a infraestrutura de acesso. Ele suporta uma taxa de divisão máxima de 1:128 por porta PON, vários métodos de gerenciamento, funções de Camada 2 e Camada 3 e operação baseada em nuvem.
Interface do usuário | 1*XGSPON/XG-PON/GPON |
4*GE RJ45; 1 * GE Tipo-C | |
2*10G SFP+ | |
1 *USB 2.0 | |
Pon | Porta PON: slot PON SFP+ (20 pinos) |
Tipo: XG(S)-PON: Classe N1/N2; GPON: Classe C++/Classe C+++ | |
Proporção de divisão: 1:128 | |
Largura de banda | XGSPON: Upstream 9,953 Gbps a 1270 nm; Downstream 9,953 Gbps a 1577 nm |
XGPON: Upstream 2,488 Gbps a 1270 nm; Downstream 9 953 Gbps a 1577 nm | |
GPON: Upstream 1,244 Gbps a 1310 nm; Downstream de 2,488 Gbps a 1490 nm | |
Clarão | 32MB |
Ddr | 512MB |
Dimensions | 285*192*44mm |
Peso | 1 * console tipo C |
Fonte de energia | CA 100V-240V, 50Hz/60Hz; 12V CC |
Ambiente | Temperatura de trabalho: -10°C~55°C |
Temperatura de armazenamento: -40°C~80°C | |
Umidade: 10%~95% (sem condensação) | |
Consumo de energia | <50W |
Recursos de PON | Apoie o registro automático |
Lista branca e negada da ONU | |
Configuração do DBA | |
Gerenciamento de nuvem | Lista de dispositivos |
Gerenciamento de projetos | |
Versão da versão | |
Gerenciamento de licenças | |
Configuração e monitoramento | CLI, WEB, SNMP/NMS, NUVEM |
Atualização de Firmware | |
Ping e depuração | |
Suporte ao gerenciamento de usuários, registros e alarmes | |
Função L2 | VLAN transparente, tradução, QinQ |
Espionagem/proxy IGMP | |
Isolamento de porta | |
MSTP, RSTP | |
ERPS, LLDP, LACP | |
Função L3 | DHCP |
Rota Estática | |
OSPF, RIP |
O TC01 usa um design de caixa 1U para facilitar a instalação em salas de equipamentos, gabinetes e gabinetes de rede compactos. Sua porta PON combinada pode suportar os modos de acesso XGS-PON, XG-PON e GPON, permitindo que a arquitetura da rede corresponda às ONUs conectadas e à taxa de serviço necessária.
O dispositivo oferece opções de CLI, Web, SNMP/NMS e gerenciamento de nuvem. Isto dá aos instaladores um método local para comissionamento, ao mesmo tempo que permite que os operadores monitorem e mantenham OLTs distribuídos através de uma plataforma centralizada.
As quatro portas GE RJ45 são adequadas para uplinks elétricos em implantações menores. Os dois slots 10G SFP+ fornecem capacidade de uplink óptico adicional quando a rede de acesso requer conexões de fibra mais longas ou maior largura de banda de agregação.
A configuração do produto identifica suporte para padrões PON relacionados ao ITU-T G.987, ITU-T G.9807.1 e ITU-T G.984.x. Ele também suporta aplicativos de módulo XGS-PON de 20 pinos, operação de pilha dupla IPv4/IPv6, manutenção de console Tipo C, ERPS, STP/RSTP/MSTP, redundância VRRP e gerenciamento de nuvem EDMS.
Essas funções tornam o TC01 adequado para mais do que uma função básica de acesso PON. Ele pode ser usado como parte de uma rede de acesso gerenciado onde a classificação de tráfego, autorização ONU, manipulação de VLAN, entrega multicast, roteamento e manutenção remota precisam ser controlados a partir da mesma plataforma.
Os dois slots 10G SFP+ fornecem opções de uplink óptico para conectar o OLT a um switch de agregação, switch central ou rede de transporte upstream. Esse design é útil quando um projeto precisa reservar mais largura de banda para serviços de banda larga de alta densidade, acesso comercial, WiFi empresarial, vigilância por vídeo ou implantações de FTTR.

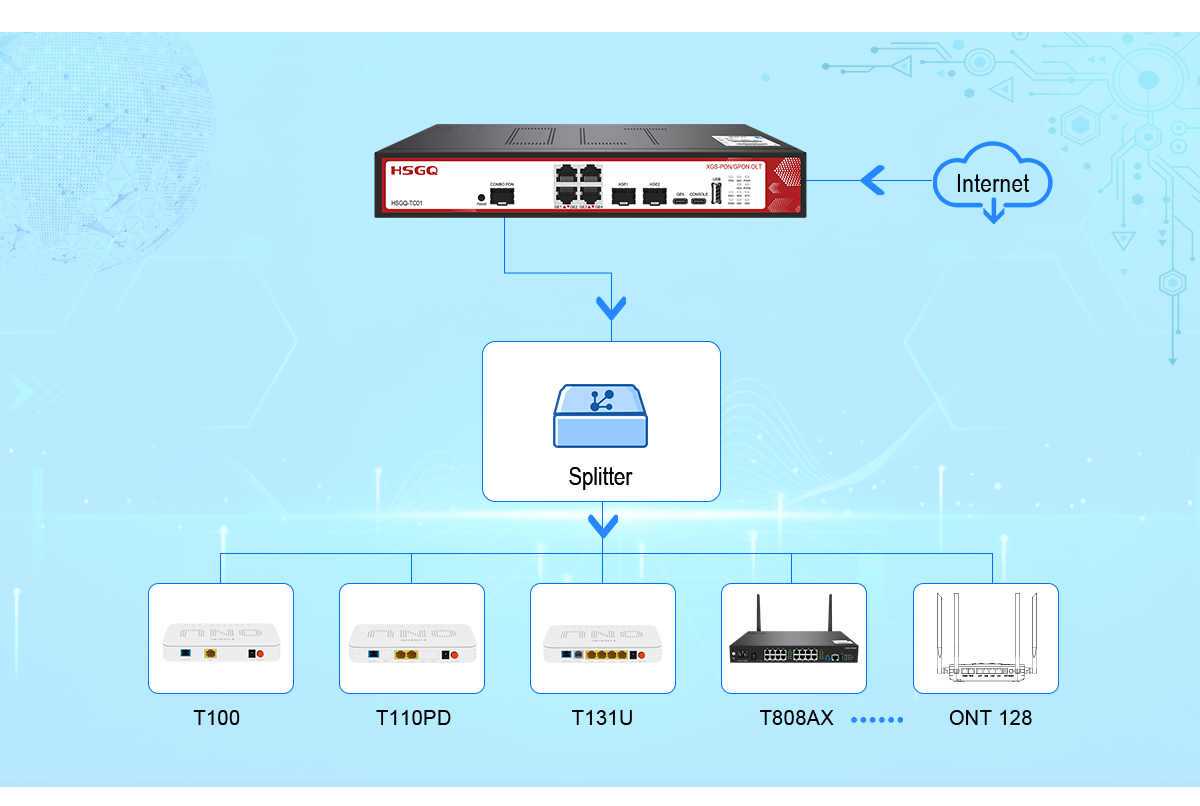

O lado de acesso XGS-PON pode ser conectado através de um divisor passivo a ONUs compatíveis. A rede pode então servir usuários residenciais, locatários comerciais, pontos de acesso e outros terminais ópticos através de uma estrutura de distribuição de fibra compartilhada.
Para projetos que utilizam uma base de usuários GPON existente, a arquitetura Combo OLT fornece um caminho de migração prático. Os serviços GPON podem permanecer em operação enquanto a capacidade XGS-PON é introduzida para novos assinantes ou pacotes de maior largura de banda. Essa abordagem pode reduzir a necessidade de uma substituição imediata e completa da rede.
Um OLT XGS-PON de 2 portas pode ser mais adequado quando o projeto precisar de duas portas de acesso PON independentes. O TC01 é mais adequado para implantações de PON único, onde tamanho compacto, uplinks 10G duplos e migração gradual são as principais prioridades.

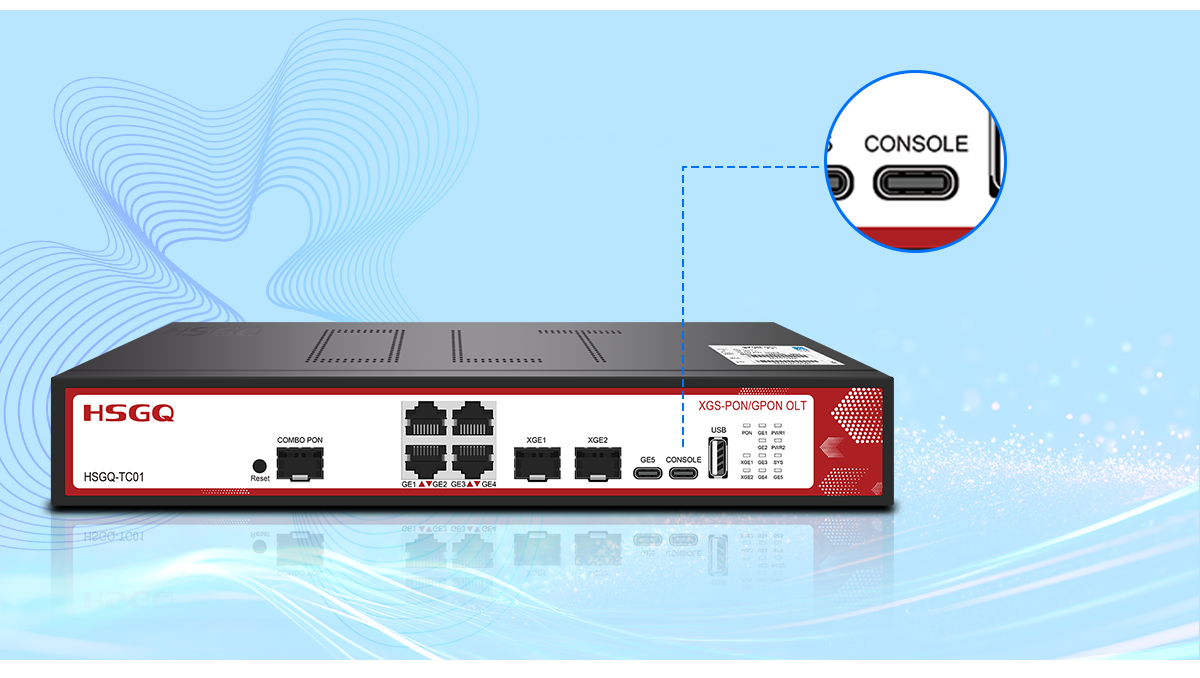

A porta do console Type-C fornece uma interface de manutenção local direta durante a instalação e solução de problemas. Os engenheiros podem usar uma conexão de cabo único para configuração inicial, verificação de falhas e acesso local a dispositivos sem depender inteiramente do gerenciamento remoto.
Isto é útil durante o primeiro estágio de implantação, especialmente quando a OLT ainda não foi conectada à rede de gerenciamento. Ele também fornece um caminho de manutenção alternativo quando a rede upstream está temporariamente indisponível.
Para operação de rotina, o TC01 pode ser gerenciado através de Web, CLI, SNMP/NMS ou gerenciamento em nuvem de acordo com o método de manutenção preferido do projeto.

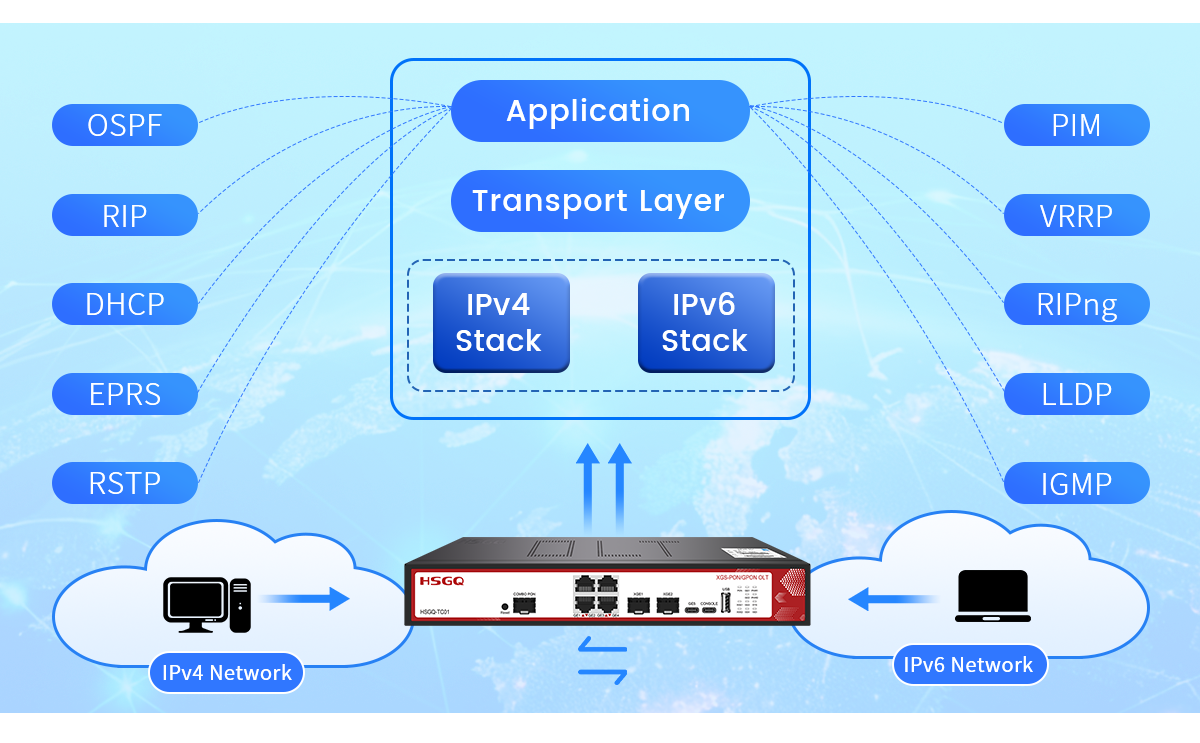

O HSGQ-TC01 suporta operação de pilha dupla IPv4 e IPv6 junto com funções de Camada 3, como DHCP, roteamento estático e OSPF. A documentação do produto também identifica funções relacionadas a RIP, PIM, IGMP e VRRP para gerenciamento de rede e entrega de serviços.
As funções DHCP podem simplificar a atribuição de endereços para serviços conectados, enquanto as rotas estáticas fornecem um caminho previsível para segmentos de rede menores ou mais controlados. Estas funções são úteis quando a OLT participa de uma rede de acesso estruturada em vez de operar apenas como um dispositivo transparente de Camada 2.
O suporte OSPF pode ajudar a trocar informações de roteamento em ambientes de rede maiores ou segmentados. É útil quando a camada de acesso precisa trabalhar com uma arquitetura de roteamento upstream e quando os caminhos da rede podem mudar à medida que a topologia se expande.
O suporte IPv4/IPv6 oferece às operadoras mais flexibilidade na implantação de novos serviços ou na preparação para ambientes de protocolo misto. O roteamento exato e a configuração do serviço devem ser planejados de acordo com o roteador upstream, a capacidade da ONU e a política de gerenciamento de rede.

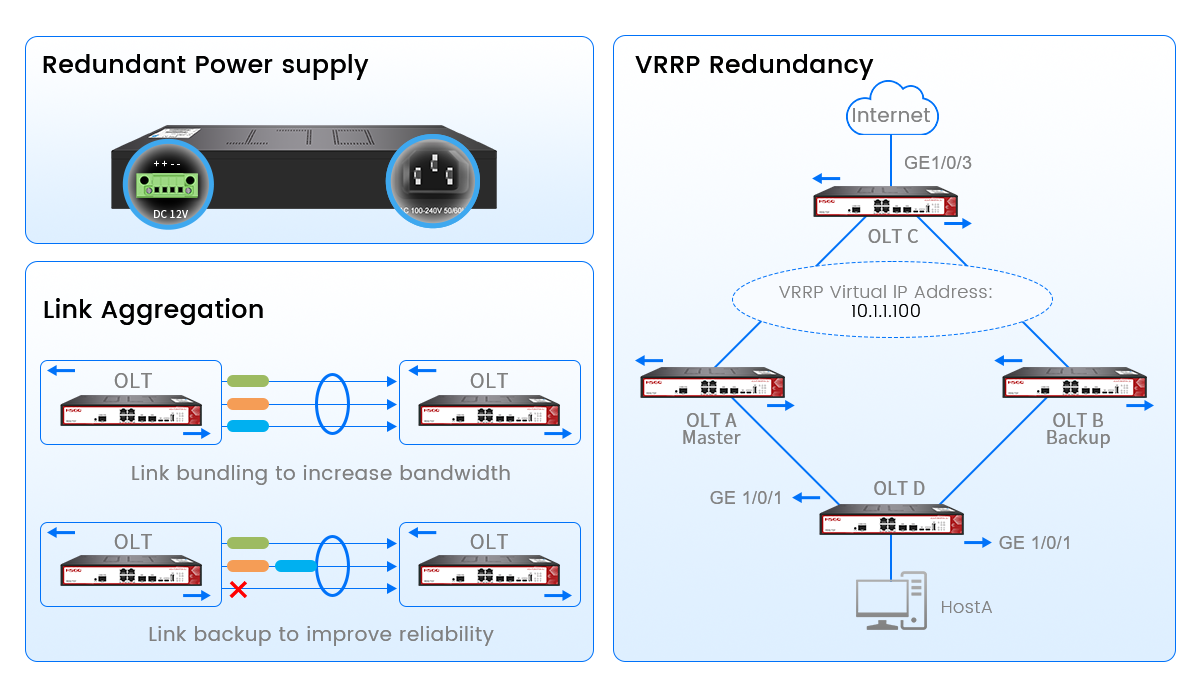

O TC01 oferece suporte a diversas funções destinadas a projetos de rede mais resilientes, incluindo suporte a fonte de alimentação redundante, agregação de link, backup de link, ERPS e redundância relacionada a VRRP.
A agregação de links pode combinar vários links físicos para obter largura de banda adicional ou fornecer um caminho alternativo se um link ficar indisponível. Os protocolos da família ERPS e STP podem ajudar a gerenciar cenários de proteção de anel ou loop Ethernet, enquanto o VRRP pode ser usado em projetos de redundância de Camada 3 suportados.
Estas funções não eliminam a necessidade de um planejamento correto da rede. Fontes de energia, módulos ópticos, switches upstream, relacionamentos de roteamento e caminhos de falha devem ser verificados antes da implantação. Quando configurados corretamente, os recursos de redundância podem ajudar a reduzir o impacto de falhas individuais em links ou equipamentos.

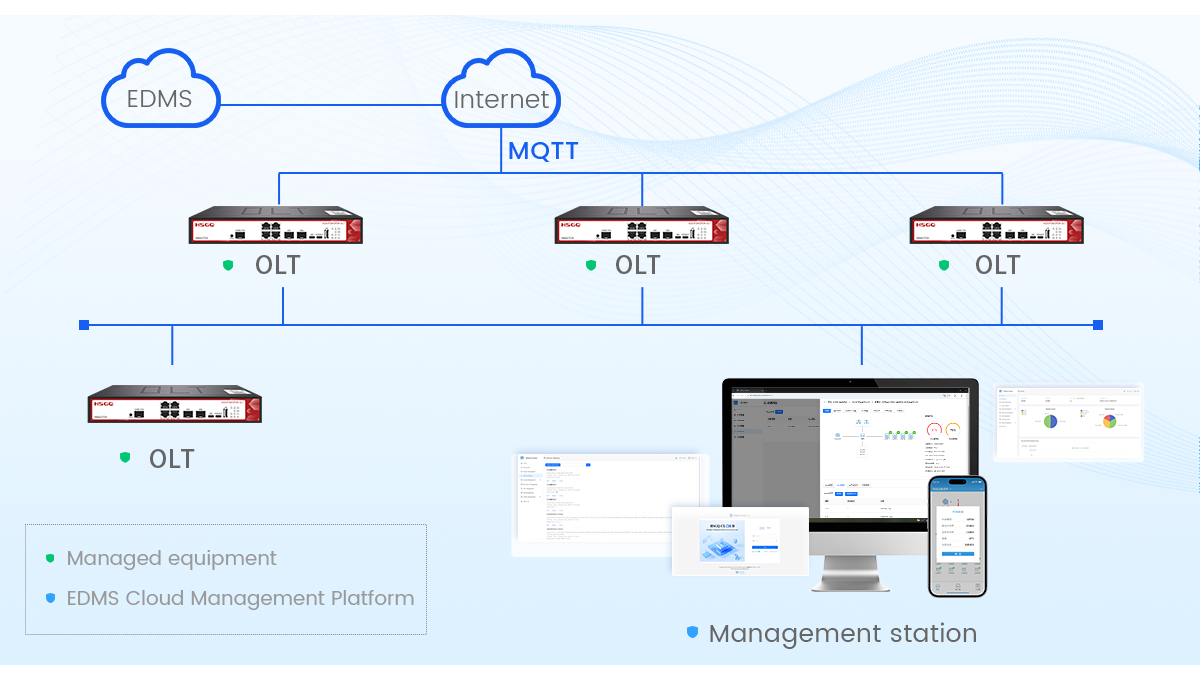

O TC01 oferece suporte ao gerenciamento da plataforma em nuvem EDMS por meio de seu módulo de função MQTT integrado e capacidade de gerenciamento relacionada ao SNMP. Os operadores podem usar o gerenciamento centralizado para organizar listas de dispositivos, gerenciar projetos, monitorar alarmes, realizar trabalhos de configuração e oferecer suporte à manutenção remota.
O gerenciamento em nuvem é particularmente útil para redes de acesso distribuído onde as OLTs estão instaladas em vários edifícios, parques industriais, escritórios ou salas de equipamentos remotos. Em vez de exigir que um engenheiro visite cada local para fazer alterações de rotina, a equipe autorizada pode gerenciar tarefas adequadas a partir de uma estação de gerenciamento central.
O acesso local CLI, Web e SNMP/NMS continua útil para comissionamento, integração e clientes que preferem manter o gerenciamento dentro de seu próprio ambiente de rede.
O TC01 suporta alocação dinâmica de largura de banda flexível e controle de tráfego upstream/downstream. Estas funções ajudam a atribuir a largura de banda PON disponível de acordo com os requisitos de serviço e perfis de assinante.
O controle de tráfego baseado em porta e a modelagem de tráfego podem ser usados para definir políticas de tráfego para interfaces conectadas. Isto é útil quando diferentes usuários, serviços ou segmentos de rede exigem diferentes limites de largura de banda.
A OLT suporta funções IP ToS e IEEE 802.1Q VLAN para classificação de tráfego e segmentação de rede. As funções ACL e QoS fornecem controle adicional sobre qual tráfego é permitido e como as diferentes classes de tráfego são tratadas.
Essas funções podem ajudar a separar banda larga, gerenciamento, voz, vídeo e outros serviços quando as configurações upstream e ONU são projetadas adequadamente.
O TC01 suporta transmissão transparente de VLAN, tradução de VLAN e VLAN QinQ. Esses recursos oferecem às operadoras mais opções quando diferentes segmentos de rede usam diferentes planos de VLAN.
A tradução de VLAN pode mapear IDs de VLAN entre seções de rede, enquanto o QinQ pode adicionar uma etiqueta VLAN adicional para separação de provedor de serviços ou locatário. O modo VLAN exato deve ser confirmado com o switch upstream e a configuração da ONU antes da implantação.
A agregação de portas permite que vários uplinks físicos sejam agrupados quando o projeto da rede exigir largura de banda adicional ou proteção de link. O controle de tráfego baseado em portas e a modelagem de tráfego podem então ser usados para aplicar políticas mais deliberadas aos serviços conectados.
Isto é útil para edifícios comerciais, redes de acesso FTTR e pequenas implantações de ISP onde vários grupos de serviços compartilham o mesmo OLT.
O OLT suporta descoberta automática de ONU, identificação automática e autorização. Isto pode simplificar a implementação, ajudando os instaladores a identificar ONUs conectadas durante o processo de registro.
As operadoras podem combinar a descoberta automática com políticas de registro aprovadas, listas ONU, perfis de serviço e regras de gerenciamento para manter melhor controle sobre quais terminais têm permissão para ingressar na rede PON.
A função de detecção automática de loop ajuda a identificar condições anormais de loop na rede Ethernet conectada. Controle de transmissão e multicast, ACL, QoS e funções de modelagem de tráfego também podem oferecer suporte a um ambiente de acesso mais organizado.
A detecção de loop deve ser usada juntamente com práticas de cabeamento e configuração de switch adequadas. É uma função de proteção de rede e não um substituto para verificações de topologia física.
O TC01 suporta funções multicast flexíveis e controláveis juntamente com espionagem IGMP. Isso pode ajudar a gerenciar o tráfego multicast para IPTV, distribuição de vídeo, vigilância e outros serviços um-para-muitos.
As configurações relacionadas ao IGMP devem ser coordenadas entre o OLT, a rede upstream, a arquitetura do divisor e os dispositivos ONU para evitar tráfego multicast desnecessário.
A OLT oferece suporte a funções da Camada 3, como DHCP, roteamento estático e OSPF. Ele também suporta operação IPv4/IPv6 e pode ser integrado em redes de acesso que exigem funções de roteamento mais próximas do usuário.
Para projetos que necessitam apenas de agregação PON básica, a operação da Camada 2 pode ser suficiente. As funções da camada 3 tornam-se mais úteis quando a rede inclui múltiplas áreas de serviço, domínios de roteamento ou segmentos de acesso gerenciado.
O TC01 oferece suporte ao gerenciamento de nuvem e é compatível com os requisitos relacionados ao ITU-T G.987, ITU-T G.9807.1 e ITU-T G.984.x listados para o produto.
Os padrões suportados ajudam a posicionar o dispositivo para projetos de migração XG-PON, XGS-PON e GPON. A compatibilidade ainda deve ser confirmada com os módulos PON, ONUs, divisores e equipamentos upstream selecionados antes da compra.
Para implantações de FTTH, o TC01 pode conectar a rede de agregação da operadora a uma rede de distribuição óptica passiva. A taxa de divisão máxima de 1:128 fornece uma referência para o planejamento de acesso, enquanto os níveis de divisão reais devem ser selecionados de acordo com o orçamento óptico, a distância, os requisitos de serviço e a densidade da ONU.
Os projetos FTTR geralmente exigem maior capacidade do que o acesso GPON tradicional pode fornecer. A capacidade XGS-PON do TC01 e os uplinks 10G SFP+ podem suportar uma arquitetura de acesso de maior capacidade quando usado com ONUs e módulos ópticos compatíveis.
Prédios comerciais, parques industriais inteligentes e campi de pequenas empresas podem precisar de vários tipos de serviços em uma rede de acesso. Funções de VLAN, QoS, multicast, ACL, roteamento e gerenciamento de nuvem podem ajudar a separar e gerenciar esses serviços.
O design Combo OLT é útil para operadoras que precisam introduzir 10G PON enquanto continuam a atender usuários GPON. Permite que o plano de migração seja escalonado de acordo com a demanda dos assinantes, cronogramas de substituição de equipamentos e recursos de fibra disponíveis.
Um Mini OLT GPON convencional de 1 porta pode permanecer adequado para projetos menores somente GPON, enquanto o TC01 é mais adequado quando a capacidade futura de XGS-PON e uplinks de maior velocidade fazem parte do plano de compra.
Antes de selecionar o TC01 para um projeto, confirme os seguintes pontos:
Modo PON necessário: implantação GPON, XG-PON, XGS-PON ou Combo.
Modelos ONU e módulos ópticos compatíveis.
Proporção de divisão necessária e orçamento óptico estimado.
Número de uplinks elétricos GE e uplinks ópticos de 10G.
Requisitos de VLAN, QinQ, multicast, ACL, QoS e roteamento.
Seja o gerenciamento CLI/Web/SNMP local ou o gerenciamento em nuvem EDMS é o preferido.
Se são necessárias funções de redundância, agregação de links, ERPS ou VRRP.
Espaço do gabinete, fonte de alimentação, temperatura operacional e acesso para manutenção.
Testes de firmware, configuração e interoperabilidade necessários antes do envio.
O TC01 é especificado como um OLT combinado XGS-PON/GPON e suporta os modos de acesso XGS-PON, XG-PON e GPON. A compatibilidade ainda depende do módulo óptico instalado, modelo da ONU e configuração do serviço.
As informações do produto especificam uma taxa de divisão máxima de 1:128 e até 128 usuários por porta PON. A proporção prática de implantação deve ser determinada pelo orçamento óptico, distância da fibra, carga de serviço e requisitos do projeto.
Sim. O TC01 fornece dois slots 10G SFP+ para conexões de uplink óptico. O tipo exato de módulo SFP+ deve ser selecionado de acordo com o equipamento upstream, tipo de fibra, distância e design de rede.
Sim. O dispositivo é adequado para projetos FTTR quando emparelhado com ONUs XGS-PON ou GPON compatíveis, divisores ópticos e equipamentos de distribuição. O projeto final deve verificar a compatibilidade da ONU e a perda óptica.
O TC01 oferece suporte a CLI, Web, SNMP/NMS e gerenciamento de nuvem. Ele também fornece uma interface de console Type-C para configuração e manutenção local.
Sim. A operação de pilha dupla IPv4/IPv6 é suportada. DHCP, roteamento estático, OSPF e outras funções da Camada 3 devem ser configuradas de acordo com a arquitetura de rede completa.
Um GPON OLT básico destina-se apenas ao acesso GPON. O TC01 adiciona capacidade XGS-PON, uplinks 10G SFP+ duplos, funções de camada 3, opções de redundância e gerenciamento de nuvem, tornando-o mais adequado para migração PON 10G em fases.
A página do produto identifica dois slots 10G SFP+. A inclusão de módulos ópticos deve ser confirmada com HSGQ ao solicitar um orçamento.
Diga-nos o modo PON necessário, a quantidade de ONU, a taxa de divisão, o tipo de uplink e as necessidades de gerenciamento. Nossa equipe pode ajudá-lo a avaliar o HSGQ-TC01 para redes de acesso FTTH, FTTR, comerciais e industriais.
