OLT Kombo 1-Port XGS-PON/GPON dengan 2×10G SFP+

HSGQ-TC01 adalah OLT Kombo XGS-PON/GPON 1-port kompak yang dirancang untuk FTTH, FTTR, gedung komersial, dan penerapan jaringan akses kecil hingga menengah. Ini menggabungkan satu antarmuka XGS-PON/XG-PON/GPON PON dengan empat port uplink GE RJ45 dan dua slot 10G SFP+, memberikan operator jaringan lebih banyak fleksibilitas saat menghubungkan sakelar agregasi, router inti, atau peralatan transportasi optik.

Sebagai OLT XGS-PON 1-port , TC01 cocok untuk jaringan yang memerlukan jalur migrasi terkontrol dari GPON ke 10G PON tanpa segera mengganti seluruh infrastruktur akses. Mendukung rasio pemisahan maksimum 1:128 per port PON, berbagai metode manajemen, fungsi Lapisan 2 dan Lapisan 3, dan operasi berbasis cloud.

Parameter teknis

HSGQ-TC01 XGS-PON/GPON Kombo OLT

TC01 menggunakan desain kotak 1U untuk kemudahan pemasangan di ruang peralatan, lemari, dan lemari jaringan kompak. Kombinasi port PON-nya dapat mendukung mode akses XGS-PON, XG-PON, dan GPON, memungkinkan arsitektur jaringan menyesuaikan ONU yang terhubung dan kecepatan layanan yang diperlukan.

Perangkat ini menyediakan opsi manajemen CLI, Web, SNMP/NMS, dan cloud. Hal ini memberikan installer metode lokal untuk commissioning sekaligus memungkinkan operator memantau dan memelihara OLT yang didistribusikan melalui platform terpusat.

Keempat port GE RJ45 cocok untuk uplink listrik dalam penerapan yang lebih kecil. Dua slot 10G SFP+ memberikan kapasitas uplink optik tambahan ketika jaringan akses memerlukan koneksi fiber yang lebih panjang atau bandwidth agregasi yang lebih tinggi.

Kemampuan Inti untuk Jaringan Akses PON 10G

Konfigurasi produk mengidentifikasi dukungan untuk standar PON terkait ITU-T G.987, ITU-T G.9807.1, dan ITU-T G.984.x. Ini juga mendukung aplikasi modul XGS-PON 20-pin, operasi dual-stack IPv4/IPv6, pemeliharaan konsol Type-C, ERPS, STP/RSTP/MSTP, redundansi VRRP, dan manajemen cloud EDMS.

Fungsi-fungsi ini membuat TC01 cocok untuk lebih dari sekadar peran akses PON dasar. Ini dapat digunakan sebagai bagian dari jaringan akses terkelola di mana klasifikasi lalu lintas, otorisasi ONU, penanganan VLAN, pengiriman multicast, perutean, dan pemeliharaan jarak jauh semuanya perlu dikontrol dari platform yang sama.

Uplink XGS-PON 10G untuk Layanan FTTH dan Bandwidth Tinggi

Dua slot 10G SFP+ menyediakan opsi uplink optik untuk menghubungkan OLT ke sakelar agregasi, sakelar inti, atau jaringan transportasi hulu. Desain ini berguna ketika sebuah proyek perlu mencadangkan lebih banyak bandwidth untuk layanan broadband kepadatan tinggi, akses bisnis, WiFi perusahaan, pengawasan video, atau penerapan FTTR.

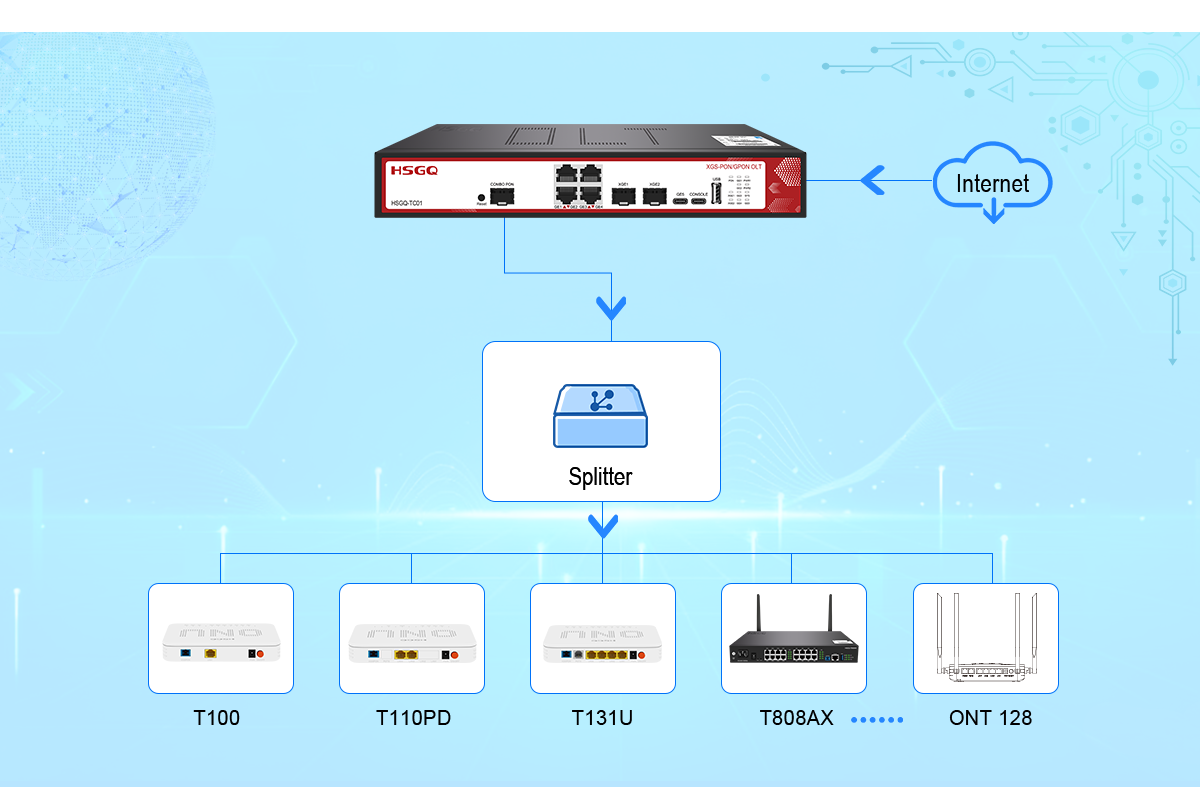

Sisi akses XGS-PON dapat dihubungkan melalui splitter pasif ke ONU yang kompatibel. Jaringan tersebut kemudian dapat melayani pengguna perumahan, penyewa komersial, titik akses, dan terminal optik lainnya melalui struktur distribusi serat bersama.

Untuk proyek yang menggunakan basis pengguna GPON yang sudah ada, arsitektur Combo OLT menyediakan jalur migrasi yang praktis. Layanan GPON dapat tetap beroperasi sementara kapasitas XGS-PON diperkenalkan untuk pelanggan baru atau paket bandwidth yang lebih tinggi. Pendekatan ini dapat mengurangi kebutuhan akan penggantian jaringan sekaligus.

OLT XGS-PON 2 port mungkin lebih cocok ketika proyek memerlukan dua port akses PON independen. TC01 lebih cocok untuk penerapan PON tunggal yang mengutamakan ukuran ringkas, uplink 10G ganda, dan migrasi bertahap.

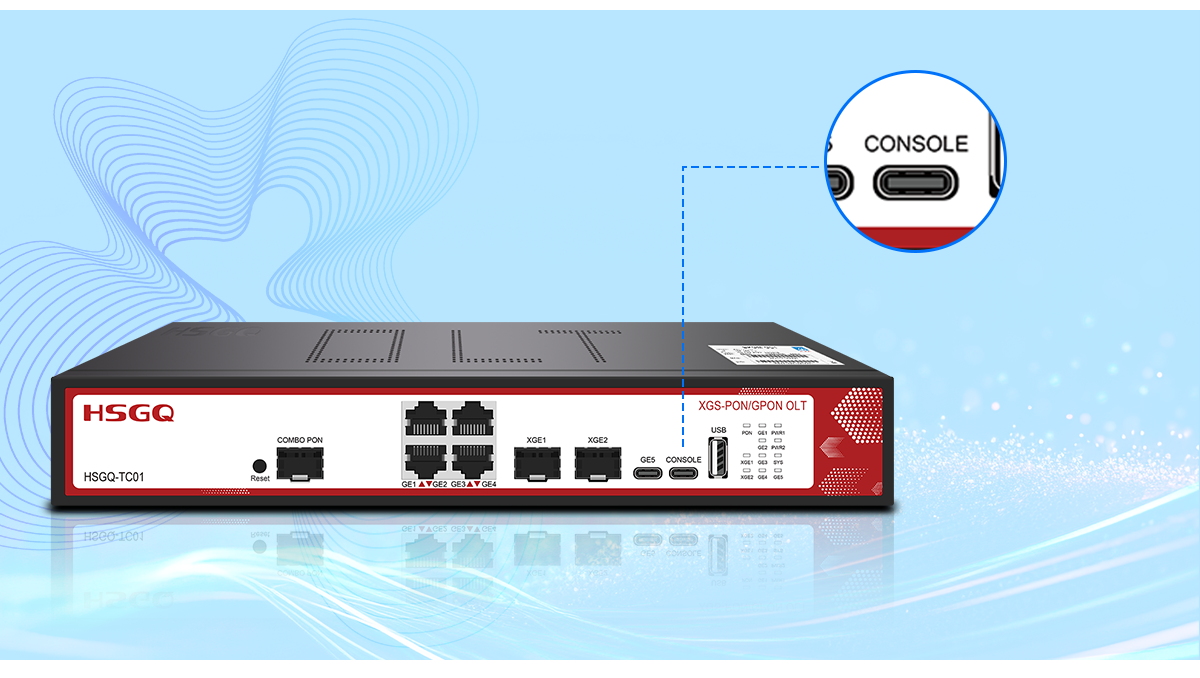

Konsol Tipe-C untuk Pemeliharaan Perangkat Lokal

Port konsol Tipe-C menyediakan antarmuka pemeliharaan lokal langsung selama instalasi dan pemecahan masalah. Insinyur dapat menggunakan koneksi kabel tunggal untuk konfigurasi awal, pemeriksaan kesalahan, dan akses perangkat lokal tanpa bergantung sepenuhnya pada manajemen jarak jauh.

Hal ini berguna pada tahap penerapan pertama, terutama ketika OLT belum tersambung ke jaringan manajemen. Ini juga menyediakan jalur pemeliharaan alternatif ketika jaringan hulu untuk sementara tidak tersedia.

Untuk pengoperasian rutin, TC01 dapat dikelola melalui Web, CLI, SNMP/NMS, atau manajemen cloud sesuai dengan metode pemeliharaan pilihan proyek.

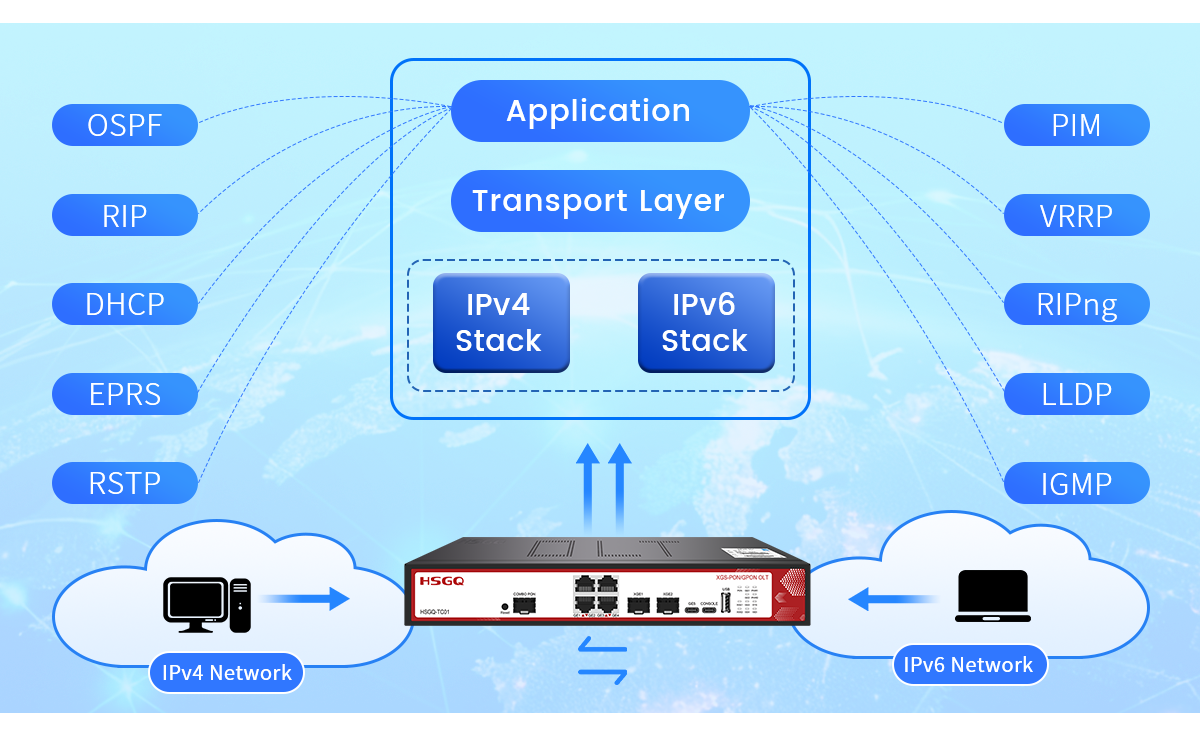

Perutean Lapisan 3 untuk Jaringan Multi-Layanan

HSGQ-TC01 mendukung operasi dual-stack IPv4 dan IPv6 bersama dengan fungsi Layer 3 seperti DHCP, routing statis, dan OSPF. Dokumentasi produk juga mengidentifikasi fungsi terkait RIP, PIM, IGMP, dan VRRP untuk manajemen jaringan dan penyampaian layanan.

DHCP dan Perutean Statis

Fungsi DHCP dapat menyederhanakan penetapan alamat untuk layanan yang terhubung, sementara rute statis menyediakan jalur yang dapat diprediksi untuk segmen jaringan yang lebih kecil atau lebih terkontrol. Fungsi-fungsi ini berguna ketika OLT berpartisipasi dalam jaringan akses terstruktur daripada beroperasi hanya sebagai perangkat Layer 2 yang transparan.

OSPF dan Manajemen Jaringan Dinamis

Dukungan OSPF dapat membantu pertukaran informasi routing di lingkungan jaringan yang lebih besar atau tersegmentasi. Hal ini berguna ketika lapisan akses perlu bekerja dengan arsitektur perutean upstream dan ketika jalur jaringan dapat berubah seiring dengan perluasan topologi.

Dukungan Tumpukan Ganda IPv4/IPv6

Dukungan IPv4/IPv6 memberi operator lebih banyak fleksibilitas saat menerapkan layanan baru atau mempersiapkan lingkungan protokol campuran. Perutean dan konfigurasi layanan yang tepat harus direncanakan sesuai dengan router upstream, kemampuan ONU, dan kebijakan manajemen jaringan.

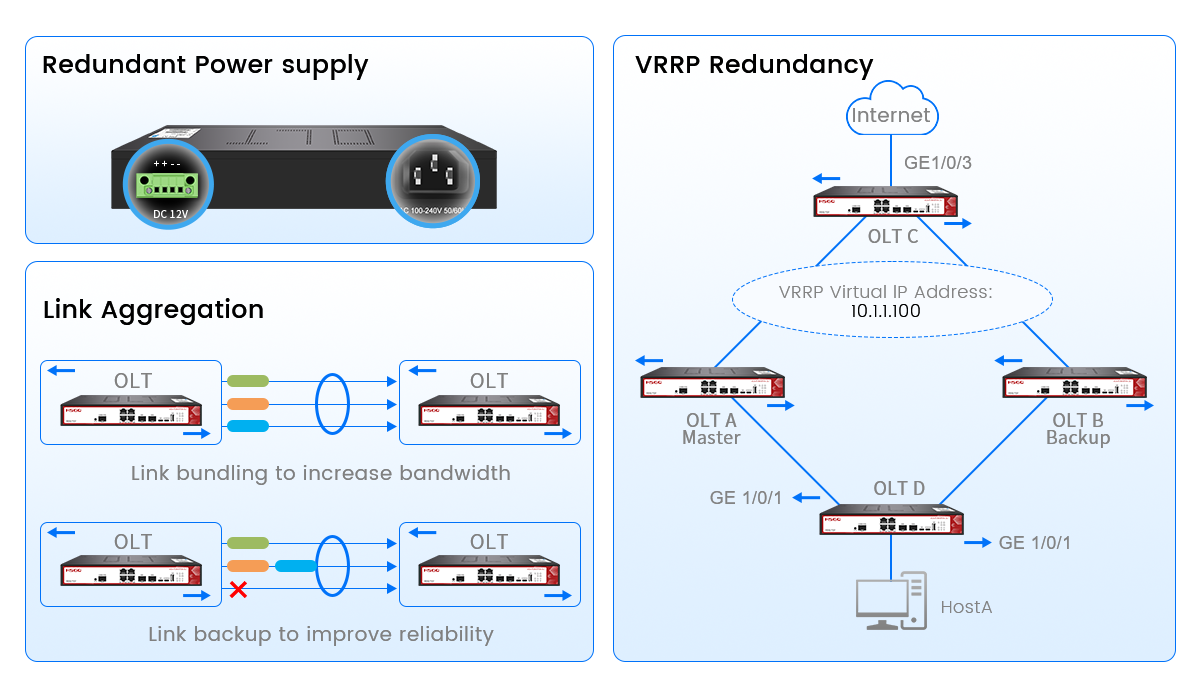

Desain Redundansi untuk Ketersediaan Jaringan yang Lebih Baik

TC01 mendukung beberapa fungsi yang ditujukan untuk desain jaringan yang lebih tangguh, termasuk dukungan catu daya redundan, agregasi tautan, pencadangan tautan, ERPS, dan redundansi terkait VRRP.

Agregasi tautan dapat menggabungkan beberapa tautan fisik untuk bandwidth tambahan atau menyediakan jalur alternatif jika satu tautan tidak tersedia. Protokol keluarga ERPS dan STP dapat membantu mengelola skenario perlindungan ring atau loop Ethernet, sementara VRRP dapat digunakan dalam desain redundansi Lapisan 3 yang didukung.

Fungsi-fungsi ini tidak menghilangkan kebutuhan akan perencanaan jaringan yang benar. Sumber daya, modul optik, sakelar hulu, hubungan perutean, dan jalur kegagalan harus diperiksa sebelum penerapan. Jika dikonfigurasi dengan benar, fitur redundansi dapat membantu mengurangi dampak kesalahan tautan atau peralatan individual.

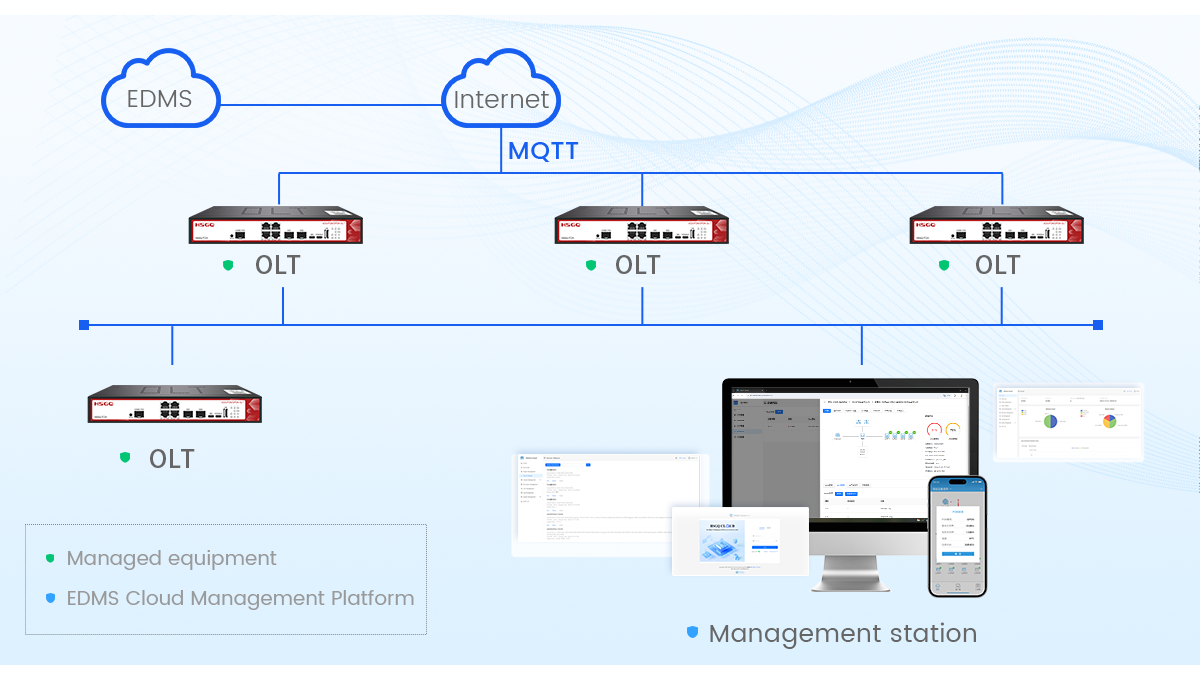

Manajemen Cloud EDMS untuk Penerapan OLT Terdistribusi

TC01 mendukung manajemen platform cloud EDMS melalui modul fungsi MQTT bawaannya dan kemampuan manajemen terkait SNMP. Operator dapat menggunakan manajemen terpusat untuk mengatur daftar perangkat, mengelola proyek, memantau alarm, melakukan pekerjaan konfigurasi, dan mendukung pemeliharaan jarak jauh.

Manajemen cloud sangat berguna untuk jaringan akses terdistribusi di mana OLT dipasang di beberapa gedung, kawasan industri, kantor, atau ruang peralatan jarak jauh. Daripada mengharuskan seorang insinyur mengunjungi setiap lokasi untuk melakukan perubahan rutin, staf yang berwenang dapat mengelola tugas-tugas yang sesuai dari stasiun manajemen pusat.

Akses CLI lokal, Web, dan SNMP/NMS tetap berguna untuk commissioning, integrasi, dan pelanggan yang lebih memilih untuk mempertahankan manajemen dalam lingkungan jaringan mereka sendiri.

Fitur Utama HSGQ-TC01

DBA Fleksibel dan Kontrol Lalu Lintas

TC01 mendukung Alokasi Bandwidth Dinamis yang fleksibel dan kontrol lalu lintas upstream/downstream. Fungsi-fungsi ini membantu menetapkan bandwidth PON yang tersedia sesuai dengan kebutuhan layanan dan profil pelanggan.

Kontrol lalu lintas berbasis port dan pembentukan lalu lintas dapat digunakan untuk menentukan kebijakan lalu lintas untuk antarmuka yang terhubung. Hal ini berguna ketika pengguna, layanan, atau segmen jaringan yang berbeda memerlukan batas bandwidth yang berbeda.

IP ToS, IEEE 802.1Q, dan QoS

OLT mendukung fungsi IP ToS dan IEEE 802.1Q VLAN untuk klasifikasi lalu lintas dan segmentasi jaringan. Fungsi ACL dan QoS memberikan kontrol tambahan terhadap lalu lintas mana yang diizinkan dan bagaimana kelas lalu lintas yang berbeda ditangani.

Fungsi-fungsi ini dapat membantu memisahkan broadband, manajemen, suara, video, dan layanan lainnya ketika konfigurasi upstream dan ONU dirancang sesuai.

Terjemahan VLAN dan QinQ

TC01 mendukung transmisi transparan VLAN, terjemahan VLAN, dan VLAN QinQ. Fitur-fitur ini memberi operator lebih banyak pilihan ketika segmen jaringan yang berbeda menggunakan paket VLAN yang berbeda.

Terjemahan VLAN dapat memetakan ID VLAN antar bagian jaringan, sementara QinQ dapat menambahkan tag VLAN tambahan untuk pemisahan penyedia layanan atau penyewa. Mode VLAN yang tepat harus dikonfirmasi dengan switch upstream dan konfigurasi ONU sebelum penerapan.

Agregasi Pelabuhan dan Pembentukan Lalu Lintas

Agregasi port memungkinkan beberapa uplink fisik dikelompokkan ketika desain jaringan memerlukan bandwidth tambahan atau perlindungan tautan. Pengendalian lalu lintas dan pembentukan lalu lintas berbasis pelabuhan kemudian dapat digunakan untuk menerapkan kebijakan yang lebih hati-hati pada layanan yang terhubung.

Hal ini berguna untuk bangunan komersial, jaringan akses FTTR, dan penerapan ISP kecil di mana beberapa grup layanan berbagi OLT yang sama.

Penemuan, Identifikasi, dan Otorisasi ONU

OLT mendukung penemuan ONU otomatis, identifikasi otomatis, dan otorisasi. Hal ini dapat menyederhanakan penerapan dengan membantu penginstal mengidentifikasi ONU yang terhubung selama proses registrasi.

Operator dapat menggabungkan penemuan otomatis dengan kebijakan pendaftaran yang disetujui, daftar ONU, profil layanan, dan aturan manajemen untuk mempertahankan kontrol yang lebih baik terhadap terminal mana yang diizinkan untuk bergabung dengan jaringan PON.

Deteksi Loop dan Perlindungan Jaringan

Fungsi deteksi loop otomatis membantu mengidentifikasi kondisi loop abnormal pada jaringan Ethernet yang terhubung. Kontrol siaran dan multicast, ACL, QoS, dan fungsi pembentukan lalu lintas juga dapat mendukung lingkungan akses yang lebih terorganisir.

Deteksi loop harus digunakan bersamaan dengan praktik pemasangan kabel yang tepat dan konfigurasi sakelar. Ini adalah fungsi perlindungan jaringan, bukan pengganti pemeriksaan topologi fisik.

Pengintaian Multicast dan IGMP

TC01 mendukung fungsi multicast yang fleksibel dan dapat dikontrol bersama dengan pengintaian IGMP. Hal ini dapat membantu mengelola lalu lintas multicast untuk IPTV, distribusi video, pengawasan, dan layanan satu-ke-banyak lainnya.

Pengaturan terkait IGMP harus dikoordinasikan antara OLT, jaringan upstream, arsitektur splitter, dan perangkat ONU untuk menghindari lalu lintas multicast yang tidak perlu.

Fungsi Jaringan Lapisan 3

OLT mendukung fungsi Layer 3 seperti DHCP, routing statis, dan OSPF. Ini juga mendukung operasi IPv4/IPv6 dan dapat diintegrasikan ke dalam jaringan akses yang memerlukan fungsi perutean lebih dekat ke sisi pengguna.

Untuk proyek yang hanya memerlukan agregasi PON dasar, operasi Lapisan 2 mungkin cukup. Fungsi lapisan 3 menjadi lebih berguna ketika jaringan mencakup beberapa area layanan, domain perutean, atau segmen akses terkelola.

Manajemen Cloud dan Dukungan Standar

TC01 mendukung manajemen cloud dan mematuhi persyaratan terkait ITU-T G.987, ITU-T G.9807.1, dan ITU-T G.984.x yang tercantum untuk produk.

Standar yang didukung membantu memposisikan perangkat untuk proyek migrasi XG-PON, XGS-PON, dan GPON. Kompatibilitas masih harus dikonfirmasi dengan modul PON, ONU, splitter, dan peralatan hulu yang dipilih sebelum pembelian.

Skenario Penerapan yang Direkomendasikan

Akses Pita Lebar FTTH

Untuk penerapan FTTH, TC01 dapat menghubungkan jaringan agregasi operator ke jaringan distribusi optik pasif. Rasio pemisahan maksimum 1:128 memberikan referensi untuk perencanaan akses, sedangkan tingkat pemisahan aktual harus dipilih berdasarkan anggaran optik, jarak, persyaratan layanan, dan kepadatan ONU.

FTTR dan Jaringan Perumahan Bandwidth Tinggi

Proyek FTTR seringkali memerlukan kapasitas yang lebih besar daripada yang dapat disediakan oleh akses GPON tradisional. Kemampuan XGS-PON TC01 dan uplink 10G SFP+ dapat mendukung arsitektur akses berkapasitas lebih tinggi bila digunakan dengan ONU dan modul optik yang kompatibel.

Bangunan Komersial dan Taman Industri

Bangunan komersial, kawasan industri pintar, dan kampus bisnis kecil mungkin memerlukan beberapa jenis layanan dalam satu jaringan akses. Fungsi VLAN, QoS, multicast, ACL, routing, dan manajemen cloud dapat membantu memisahkan dan mengelola layanan-layanan tersebut.

Proyek Migrasi ISP dan Jaringan

Desain Combo OLT berguna bagi operator yang perlu memperkenalkan 10G PON sambil tetap melayani pengguna GPON. Hal ini memungkinkan rencana migrasi dilakukan secara bertahap sesuai dengan permintaan pelanggan, jadwal penggantian peralatan, dan sumber daya fiber yang tersedia.

GPON Mini OLT 1-port konvensional mungkin tetap cocok untuk proyek-proyek kecil khusus GPON, sedangkan TC01 lebih cocok ketika kapasitas XGS-PON di masa depan dan uplink berkecepatan lebih tinggi menjadi bagian dari rencana pembelian.

Daftar Periksa Pembeli Sebelum Memesan

Sebelum memilih TC01 untuk suatu proyek, konfirmasikan hal-hal berikut:

• Mode PON yang diperlukan: penerapan GPON, XG-PON, XGS-PON, atau Kombo.

• Model ONU dan modul optik yang kompatibel.

• Rasio pemisahan yang diperlukan dan perkiraan anggaran optik.

• Jumlah uplink listrik GE dan uplink optik 10G.

• Persyaratan VLAN, QinQ, multicast, ACL, QoS, dan perutean.

• Apakah manajemen CLI/Web/SNMP lokal atau manajemen cloud EDMS lebih disukai.

• Apakah diperlukan fungsi redundansi, agregasi tautan, ERPS, atau VRRP.

• Ruang kabinet, catu daya, suhu pengoperasian, dan akses perawatan.

• Firmware, konfigurasi, dan pengujian interoperabilitas yang diperlukan sebelum pengiriman.

FAQ

Apakah HSGQ-TC01 kompatibel dengan pengguna GPON?

TC01 ditetapkan sebagai OLT Kombo XGS-PON/GPON dan mendukung mode akses XGS-PON, XG-PON, dan GPON. Kompatibilitas masih bergantung pada modul optik yang dipasang, model ONU, dan konfigurasi layanan.

Berapa banyak ONU yang dapat didukung oleh satu port PON?

Informasi produk menentukan rasio pemisahan maksimum 1:128 dan hingga 128 pengguna per port PON. Rasio penerapan praktis harus ditentukan oleh anggaran optik, jarak serat, beban layanan, dan persyaratan proyek.

Apakah OLT mendukung uplink optik 10G?

Ya. TC01 menyediakan dua slot 10G SFP+ untuk koneksi uplink optik. Jenis modul SFP+ yang tepat harus dipilih sesuai dengan peralatan hulu, jenis serat, jarak, dan desain jaringan.

Bisakah TC01 digunakan untuk jaringan FTTR?

Ya. Perangkat ini cocok untuk proyek FTTR bila dipasangkan dengan ONU XGS-PON atau GPON yang kompatibel, pemisah optik, dan peralatan distribusi. Desain akhir harus memverifikasi kompatibilitas ONU dan kehilangan optik.

Metode pengelolaan apa yang tersedia?

TC01 mendukung CLI, Web, SNMP/NMS, dan manajemen cloud. Ini juga menyediakan antarmuka konsol Tipe-C untuk konfigurasi dan pemeliharaan lokal.

Apakah ini mendukung IPv6?

Ya. Operasi tumpukan ganda IPv4/IPv6 didukung. DHCP, routing statis, OSPF, dan fungsi Layer 3 lainnya harus dikonfigurasi sesuai dengan arsitektur jaringan yang lengkap.

Apa perbedaan antara produk ini dan GPON OLT dasar?

GPON OLT dasar ditujukan untuk akses GPON saja. TC01 menambahkan kemampuan XGS-PON, uplink 10G SFP+ ganda, fungsi Layer 3, opsi redundansi, dan manajemen cloud, sehingga lebih cocok untuk migrasi 10G PON bertahap.

Apakah modul 10G SFP+ disertakan?

Halaman produk mengidentifikasi dua slot 10G SFP+. Apakah modul optik disertakan harus dikonfirmasikan dengan HSGQ saat meminta penawaran harga.
