Vitesse: La technologie a considérablement amélioré le taux de transmission sans fil, et davantage d'appareils peuvent être connectés en même temps, et vous pouvez profiter de jeux en ligne plus fluides, de vidéos haute définition et d'autres expériences. Latence: En optimisant la méthode de transmission des données, le délai du réseau est efficacement réduit et la réponse est plus rapide lors des jeux en ligne. Anti-interférence: Grâce à une technologie anti-interférence plus avancée, une connexion stable peut être garantie même si plusieurs personnes utilisent le réseau en même temps. Couverture: Il peut fournir une plage de couverture de signal plus large, vous permettant de profiter du Wi-Fi haut débit dans tous les coins de votre maison.

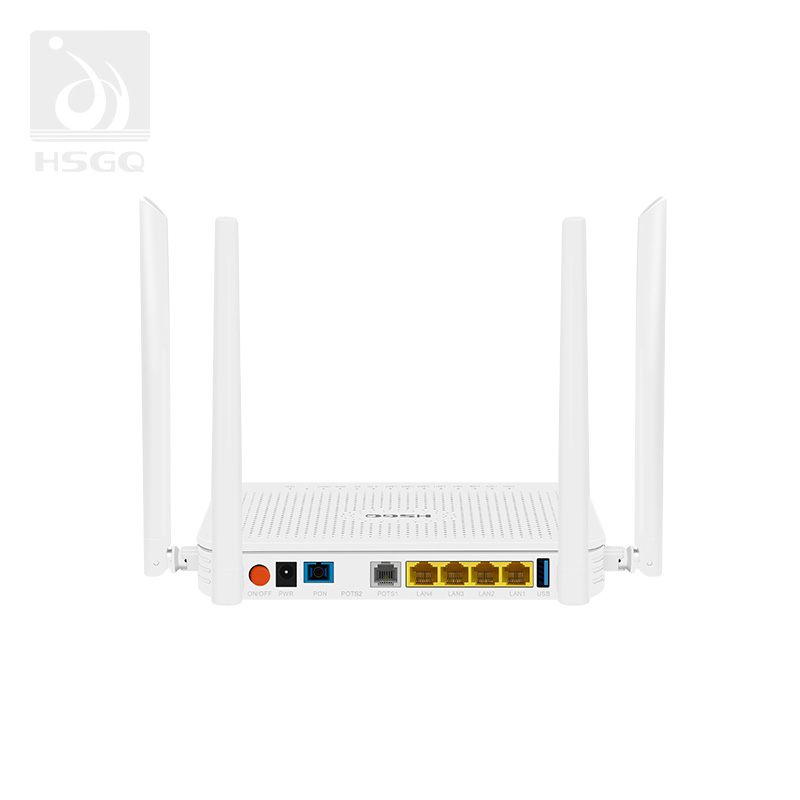

HSGQ-X411AXF est un terminal de réseau optique passif à routage intelligent en solution FTTH. Le HSGQ-X411AXF fournit 4 ports LAN GE, 1 port POTS, 1 port USB et AX3000 WiFi, une vitesse d'accès élevée jusqu'à 2,5 Gbit/s en aval et 1,25 Gbit/s en amont. Il est largement compatible avec la marque OLT grand public mondiale et prend en charge les fonctionnalités de maintenance à distance plug-and-play, OMCI et TR069 .
Fibre optique extrêmement rapide
indispensable pour accéder à la maison
Le HSGQ-X411AXF combine les avantages de la technologie Wi-Fi 6 et de la communication par fibre optique, répondant ainsi aux demandes des opérateurs de réseaux fixes en matière de services de convergence FTTH et triple-play. Il fournit des services multifonctionnels basés sur les réseaux E/GPON, offrant aux utilisateurs une connectivité réseau à haut débit, stable et fiable.
Accès Internet haut débit
HSGQ-X411AXF fournit une interface Ethernet jusqu'à Gigabit, qui peut répondre aux besoins des utilisateurs domestiques en matière de réseau haut débit. Qu'il s'agisse de télécharger des films haute définition, de jouer à des jeux en ligne ou de participer à des vidéoconférences, vous pouvez bénéficier d'une expérience réseau fluide.
Wi-Fi haut débit pour un accès ultra-rapide
expérience réseau
HSGQ-X411AXF prend en charge la norme WIFI6 et adopte un certain nombre de technologies avancées. L'introduction de ces technologies a considérablement amélioré le WIFI6 en termes de vitesse de transmission de données, de capacité, de latence, etc. Antenne directionnelle intégrée à gain élevé, le taux de transmission sans fil peut atteindre 2400 Mbps, avec une forte pénétration et une large couverture.
Prend en charge le protocole OAM/OMCI
HSGQ-X411AXF prend en charge le protocole OAM/OMCI. il est largement compatible avec les grandes marques OLT du monde entier et prend en charge les fonctions de maintenance à distance plug-and-play, OMCI et TR069.
Prise en charge de la communication vocale
HSGQ-X411AXF est équipé d'une interface vocale, prend en charge les services téléphoniques traditionnels et répond aux besoins des utilisateurs en matière de communication vocale. Grâce à une technologie avancée de traitement vocal, le modem optique peut fournir des services de communication vocale de haute qualité pour garantir la clarté et la fluidité des appels des utilisateurs.
Classic White Outlook crée des tendances
Applications de scénarios
Le HSGQ-X411AXF présente un large éventail de perspectives d'application dans les réseaux domestiques, les réseaux d'entreprise, les lieux publics et les scénarios commerciaux, ainsi que des scénarios d'application spéciaux. Sa vitesse élevée, sa stabilité, sa sécurité et son intelligence en font l'un des premiers choix pour les appareils d'accès réseau modernes.

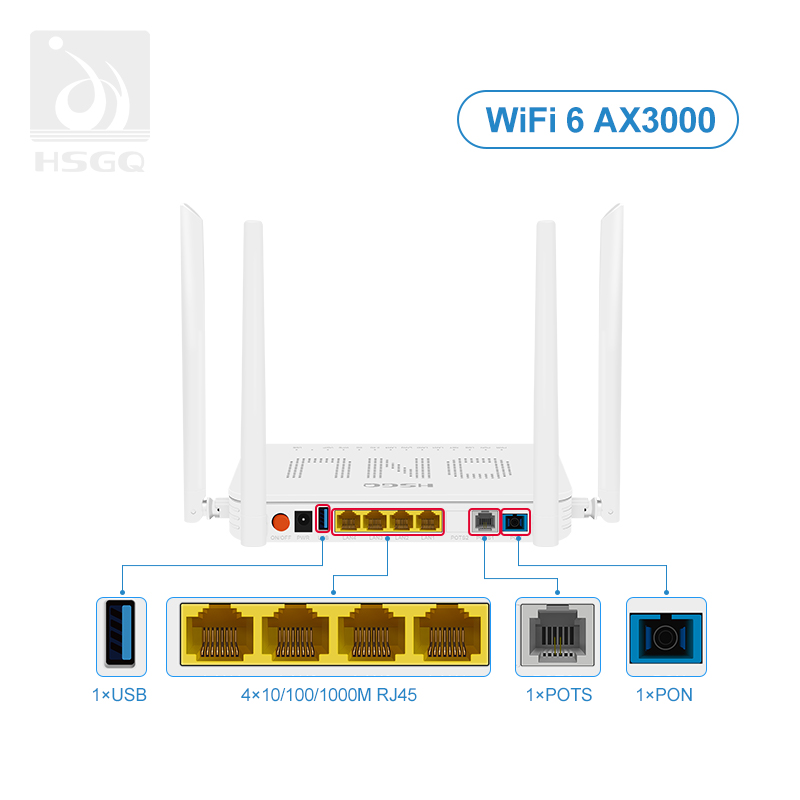

Interface utilisateur
4x10/100/1000M RJ45
1xPOTS
1xUSB 3.0
Pon
AX3000 Wi-Fi
GPON: en amont de 1,25 Gbit / s / en aval de 2,5 Gbit / s
Puissance de réception optique : -7dBm~-28dBm
Transmission de puissance optique: 0dbm ~ 4dbm
EPON: en amont de 1,25 Gbit / s / en aval de 1,25 Gbit / s
Sensibilité à la réception optique: -7dbm ~ -27dbm
LIMITATION DU TAUX BASE-BASE SUPPRIMANCE ET CONTRÔLE DE BANDIDETH.
Conforme à IEEE802.3AH & UTU-T G.984.x Standard.
Jusqu'à 20 km de distance de transmission.
Prend en charge le cryptage des données, la diffusion de groupe, la séparation des ports Vlan, etc.
Prise en charge l'allocation de bande passante dynamique (DBA).
Prise en charge de l'ONU Auto - Discovery / Link Detection / Remote Mise à jour du logiciel.
Support Configuration du port VLAN.
Alimentation de support - fonction OFF de l'alarme, facile pour la détection des problèmes de liaison.
Prise en charge de la configuration de la QoS.
Prise en charge la liaison du port.
Prise en charge du port de port.
Prise en charge de l'ACL pour configurer le filtre de paquets de données de manière flexible.
Conception spécialisée pour la prévention de la dégradation du système afin de maintenir un système stable.
Support Software Online Mise à niveau.
Prise en charge de TR069 pour ACS (Auto Config Server).
Prise en charge du serveur PPPoE / DHCP / IPTV / POTS / NAT.
Prise en charge de plusieurs SSLD (maximum 4 SSLD).
Prise en charge de la sélection automatique des canaux.
Prise en charge du masquage SSLD.
Prise en charge de la sécurité sans fil WEP 64/128 bits, 802.1x, WPA et WPA2
Prise en charge du maillage facile.
Prise en charge IPv4/IPv6.
Prise en charge de la gestion du cloud
Indicateur
Description
POUVOIR
Statut de puissance
Sur: l'ONU est la puissance
Éteint : l'ONU est hors tension
Pon
Registre de l'ONU
Sur: succès pour s'inscrire à OLT
Clignotant: processus LN de l'inscription à OLT
Off: ne vous inscrivez pas à OLT
Los
Signaux optiques
Sur: le lien optique est anormal
Off: optique en normal
2,4 g
Statut WiFi 2.4G
ON: La fonction WiFi s'ouvre
Clignotant: les données sont en cours de transmission
OFF: Fonctions WiFi se ferme
5g
Statut wifi 5G
ON: La fonction WiFi s'ouvre
Clignotant: les données sont en cours de transmission
OFF: Fonctions WiFi se ferme
NET
Statut Internet
ON: ONU peut accéder à Internet
Off: ONU ne peut pas accéder à Internet
GE
Statut du port GE
On: La connexion Ethernet est normale
Clignotant: les données sont en cours de transmission
OFF: Ethernet Connection n'est pas configuré
VoIP
Statut de pots
Activé : port POTS enregistré
Éteint : port POTS non enregistré
USB
Statut USB
ON: La connexion USB est normale
OFF: La connexion USB n'est pas configurée
Modèle HSGQ-X411AXF
Le HSGQ-X411AXF est un ONU AX3000 Wi-Fi 6 XPON destiné aux fournisseurs de services Internet déployant des services de fibre jusqu'au domicile (FTTH). Il prend en charge à la fois GPON et EPON et combine le Wi-Fi 6 double bande, quatre ports Ethernet Gigabit et un port vocal POTS dans une passerelle d'abonné unique. Les opérateurs peuvent utiliser le TR-069 pour la gestion à distance et fournir un service vocal SIP pour un téléphone analogique connecté au port POTS.
Accès fibre bimode — Prise en charge de GPON et EPON dans une seule ONU
AX3000 Wi-Fi 6 — Connectivité double bande sur 2,4 GHz et 5 GHz
Interfaces d'abonné intégrées : 4 ports LAN Gigabit, 1 port POTS et 1 port USB 3.0
Gestion à distance — TR-069, mises à niveau à distance du micrologiciel et surveillance des liaisons PON
Un modèle ONU pour les réseaux GPON et EPON
Le HSGQ-X411AXF s'adapte à GPON et EPON, permettant aux fournisseurs de services disposant des deux types de réseau de standardiser sur un seul modèle de passerelle d'abonné. Un appareil commun peut simplifier l’inventaire, les procédures d’installation et l’assistance sur le terrain dans les projets FTTH résidentiels.
En mode GPON, l'interface optique prend en charge jusqu'à 2,5 Gbit/s en aval et 1,25 Gbit/s en amont. En mode EPON, le débit de ligne optique spécifié peut atteindre 1,25 Gbit/s dans chaque direction. Chaque port LAN RJ45 prend en charge une vitesse de connexion allant jusqu'à 1 Gbit/s.
Mode PON
Débit de ligne optique en aval
Débit de ligne optique en amont
Gestion PON
GPON
Jusqu'à 2,5 Gbit/s
Jusqu'à 1,25 Gbit/s
OMCI
ÉPON
Jusqu'à 1,25 Gbit/s
Jusqu'à 1,25 Gbit/s
OAM
Offrez Internet, IPTV et voix via une seule passerelle
Wi-Fi 6 double bande pour Internet résidentiel
L'interface sans fil AX3000 fonctionne sur 2,4 GHz et 5 GHz. Les abonnés peuvent connecter des appareils compatibles sur l'une ou l'autre bande, tandis que les fournisseurs de services peuvent utiliser la sélection automatique des canaux et plusieurs SSID lors de la configuration de l'accès sans fil. La passerelle prend également en charge EasyMesh pour les déploiements de maillage compatibles.
Quatre ports Gigabit pour les appareils filaires et IPTV
Les quatre ports Gigabit Ethernet fournissent des connexions filaires pour des appareils tels que des ordinateurs, des commutateurs et des décodeurs IPTV. La configuration VLAN, la liaison de port et la QoS permettent aux opérateurs d'organiser le trafic et d'appliquer des paramètres spécifiques au service au niveau de la passerelle d'abonné.
Voix POTS pour un téléphone analogique
Le port POTS intégré permet à un abonné de connecter un téléphone analogique standard directement à l'ONU. La passerelle prend en charge SIP pour la fourniture de voix et comprend un indicateur VoIP qui indique quand le service vocal est enregistré. Le port prend en charge des fonctionnalités telles que les services d'appelant, notamment le transfert d'appel et l'appel en attente, sous réserve de la configuration vocale de l'opérateur.
Provisionner et entretenir les unités d'abonnés à distance
Le HSGQ-X411AXF prend en charge OMCI sur les réseaux GPON et OAM sur les réseaux EPON. Le TR-069 permet aux opérateurs de gérer la passerelle via un serveur de configuration automatique (ACS). Les mises à niveau logicielles à distance et la détection des liens aident les équipes d'assistance à maintenir les unités installées et à enquêter sur les problèmes de connectivité signalés.
Fonctions prises en charge
par la tâche de l'opérateur
Accès abonné
Découverte automatique ONU, PPPoE, serveur DHCP et NAT
Configuration du trafic
Configuration VLAN, liaison de port, QoS et contrôle de la bande passante basé sur l'appareil
Télémaintenance
TR-069, détection de lien et mises à niveau logicielles à distance
Dépannage des services
Alarme de mise hors tension et indicateurs dédiés PON, LOS, NET et VoIP
Prise en charge du réseau IP
IPv4 et IPv6
Scénarios de déploiement résidentiel FTTH
Internet fibre pour les maisons et les appartements
Utilisez le HSGQ-X411AXF comme passerelle d'abonné où chaque maison ou appartement a besoin d'une connexion Internet par fibre optique, d'un Wi-Fi double bande et d'un Ethernet filaire. Les installateurs peuvent vérifier l'enregistrement optique, la connectivité Internet et l'état de la liaison LAN à l'aide des indicateurs de l'appareil.
Forfaits Internet, IPTV et Téléphonie résidentielle
Utilisez une passerelle pour connecter des appareils Wi-Fi domestiques, un décodeur IPTV filaire et un téléphone analogique. Le port POTS intégré prend en charge la voix ainsi que le service haut débit, tandis que les paramètres VLAN et QoS permettent aux opérateurs d'appliquer leurs profils de service.
Déploiements de FAI dans les zones de service GPON et EPON
Déployez le même modèle ONU dans les zones de service GPON et EPON où l'OLT et les profils de service sont compatibles. Pour un examen du projet, fournissez le modèle OLT, la version du micrologiciel, le mode PON et les services planifiés afin que la configuration de provisionnement requise puisse être évaluée.
Spécifications techniques
Spécification
de l'article
Modèle
HSGQ-X411AXF
Type de produit
Wi-Fi 6 double mode XPON ONU
Modes PON
GPON et EPON
Débit de ligne optique GPON
Jusqu'à 2,5 Gbit/s en aval et 1,25 Gbit/s en amont
Débit de ligne optique EPON
Jusqu'à 1,25 Gbit/s en aval et en amont
Puissance de transmission optique
0 à +4 dBm en modes GPON et EPON
Interfaces Ethernet
4 × RJ45, 10/100/1 000 Mbit/s par port
Interface vocale
1 × POTS
Protocole vocal
SIROTER
Interface USB
1 × USB 3.0
Norme Wi-Fi
Wi-Fi 6 (IEEE 802.11ax)
Classe Wi-Fi
AX3000
Bandes Wi-Fi
2,4 GHz et 5 GHz
Fonctionnalités sans fil
Sélection automatique des canaux, plusieurs SSID et EasyMesh
Gestion PON
OMCI pour GPON et OAM pour EPON
Gestion à distance
TR-069 et mises à niveau logicielles à distance
Alimentation électrique
12 V CC, 1,5 A

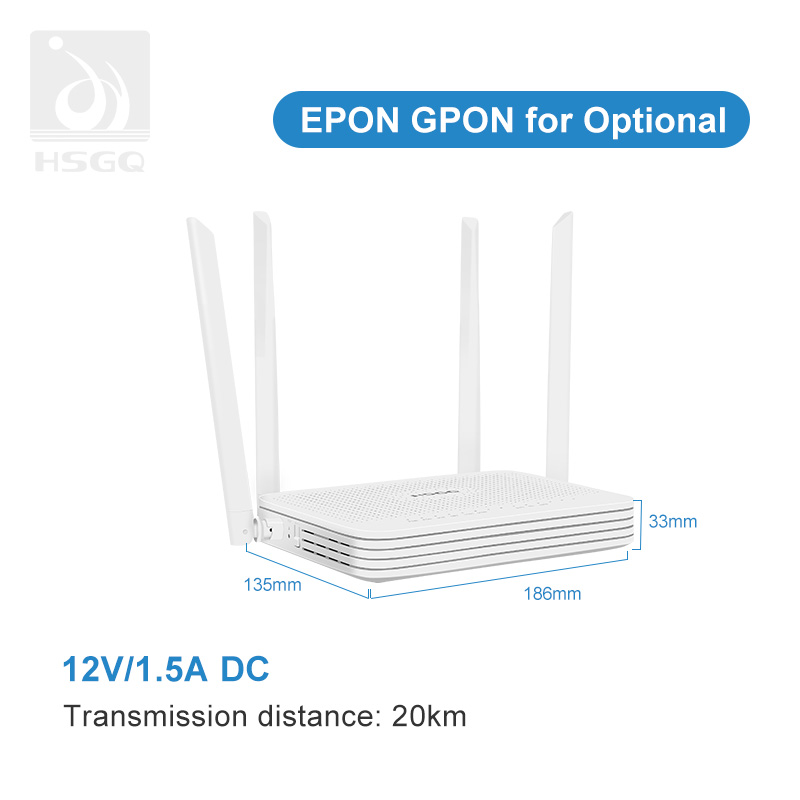

Dimensions
186 × 136 × 33,5 mm (L × l × H)
Température de fonctionnement
0°C à 50°C
Humidité opérationnelle
10 % à 85 % HR, sans condensation
Température de stockage
−40°C à 80°C
Humidité de stockage
5 % à 95 % HR, sans condensation
Indicateurs LED pour l'installation et le dépannage
Les indicateurs PON et LOS aident les installateurs à vérifier la liaison optique et l'enregistrement ONU. Les indicateurs NET, GE et VOIP indiquent l'état de l'accès Internet, des connexions filaires et de l'enregistrement vocal.
Indicateur
Signification
POUVOIR
Allumé lorsque l'ONU est alimentée.
Pon
Allumé lorsque l'ONU est enregistrée auprès de l'OLT. Clignote pendant l’enregistrement.
Los
Allumé lorsque la liaison optique est anormale.
2,4G/5G
Allumé lorsque la bande Wi-Fi correspondante est activée. Clignote pendant la transmission des données.
NET
Allumé lorsque l'ONU peut accéder à Internet.
GE
Allumé lorsqu'une liaison Ethernet est établie. Clignote pendant la transmission des données.
VoIP
Allumé lorsque le service vocal est enregistré.
USB
Allumé lorsqu’une connexion USB est établie.
Foire aux questions
Le HSGQ-X411AXF peut-il être utilisé sur les réseaux GPON et EPON ?
Oui. Le HSGQ-X411AXF prend en charge le fonctionnement adaptatif GPON et EPON. Le mode PON détermine le débit de la ligne optique et le protocole de gestion utilisé par l'ONU. La compatibilité OLT dépend également du modèle OLT, du micrologiciel et du profil de service.
Les abonnés peuvent-ils connecter un téléphone analogique directement à l'ONU ?
Oui. Un téléphone analogique standard se branche sur le port POTS. Les appels sont disponibles une fois que le fournisseur de services a fourni et enregistré le service vocal.
Quelle est la différence entre AX3000, le débit GPON 2,5 Gbit/s et Gigabit Ethernet ?
AX3000 décrit la capacité sans fil nominale combinée sur les deux bandes Wi-Fi. Le chiffre de 2,5 Gbit/s fait référence au débit de la ligne optique descendante en mode GPON. Chaque port Gigabit Ethernet prend en charge une vitesse de liaison filaire allant jusqu'à 1 Gbit/s.
L'ONU peut-elle prendre en charge l'IPTV et la voix parallèlement à l'Internet haut débit ?
Oui. Le HSGQ-X411AXF prend en charge la voix IPTV et POTS ainsi que l'accès haut débit. Un décodeur peut se connecter via un port LAN Gigabit et un téléphone analogique se connecte via le port POTS. Le fournisseur de services configure les profils IPTV et vocaux correspondants.
Le HSGQ-X411AXF peut-il être géré via l'ACS d'un FAI ?
Oui. L'ONU prend en charge le TR-069 pour la gestion à distance via un serveur de configuration automatique (ACS). Il prend également en charge les mises à niveau logicielles à distance.
Discutez de votre déploiement FTTH
Partagez votre marque et votre modèle OLT, la version du micrologiciel, le mode PON et la quantité de commande estimée. Si votre projet inclut la voix IPTV ou SIP, incluez les exigences de service afin que nous puissions examiner votre déploiement et préparer un devis pour le HSGQ-X411AXF.
