HSGQ-TC01
| Cantidad: | |
|---|---|
HSGQ-TC01 es un OLT combinado XGS-PON/GPON tipo caja. El sistema tiene buena estabilidad y alta confiabilidad. Admite múltiples métodos de administración como CLI, WEB y SNMP. El producto proporciona 1 puerto XGS-PON/XG-PON/GPON, 4 puertos de enlace ascendente GE RJ45 y 2 ranuras SFP+ 10G. Los usuarios pueden implementar, configurar y monitorear rápidamente el dispositivo a través de la administración en la nube, lo que reduce en gran medida los costos de mano de obra y tiempo durante la construcción de la red. Adecuado para áreas escasamente pobladas y con presupuesto limitado, parques industriales inteligentes, edificios comerciales, FTTR, etc. Cada puerto PON admite una relación de división máxima de 1:128, admite hasta 128 usuarios, la altura de 1U es conveniente para instalación y mantenimiento. Es una excelente opción para que los operadores migren de GPON a 10G PON.
Interfaces de enlace ascendente XGS-PON 10G
Cumple con los requisitos de equipos de telecomunicaciones de banda ancha gigabit, satisface las necesidades de aplicaciones domésticas y comerciales de próxima generación y está hecho a medida para escenarios de aplicaciones de gran ancho de banda como 4K/8K/VR/transmisión en vivo.
Puerto de consola tipo C
Al utilizar una consola tipo C, la gestión de la configuración del dispositivo se puede resolver con un solo cable.
Admite protocolos de enrutamiento de capa 3
Admite pila de protocolo dual IPv4/IPv6, enrutamiento estático, RIP, OSPF, redundancia VRRP, DHCP, PIM e IGMP.
Diseño de redundancia de software
Protección de redundancia: admite diseño de redundancia de hardware y software, incluidas fuentes de alimentación redundantes, protección de enlaces redundantes y redundancia VRRP para garantizar un servicio ininterrumpido.
Soporta la nube EDMS
gestión de plataforma
Módulo de función MQTT incorporado, que admite conectividad a la plataforma de gestión en la nube EDMS a través de protocolos MQTT/SNMP. Esto permite la gestión unificada y centralizada de dispositivos y facilita la operación y el mantenimiento remotos.
El HSGQ-TC01 es un OLT combinado XGS-PON/GPON compacto de 1 puerto diseñado para FTTH, FTTR, edificios comerciales y implementaciones de redes de acceso pequeñas y medianas. Combina una interfaz XGS-PON/XG-PON/GPON PON con cuatro puertos de enlace ascendente GE RJ45 y dos ranuras 10G SFP+, lo que brinda a los operadores de red más flexibilidad al conectar conmutadores de agregación, enrutadores centrales o equipos de transporte óptico.
Como OLT XGS-PON de 1 puerto , el TC01 es adecuado para redes que necesitan una ruta de migración controlada de GPON a 10G PON sin reemplazar inmediatamente toda la infraestructura de acceso. Admite una relación de división máxima de 1:128 por puerto PON, múltiples métodos de administración, funciones de Capa 2 y Capa 3 y operación basada en la nube.
Interfaz de usuario | 1*XGSPON/XG-PON/GPON |
4*GE RJ45; 1 * GE tipo C | |
2*10G SFP+ | |
1 * USB 2.0 | |
Pone | Puerto PON: ranura PON SFP+ (20 pines) |
Tipo: XG(S)-PON: Clase N1/N2; GPON: Clase C++/Clase C+++ | |
Relación de división: 1:128 | |
Ancho de banda | XGSPON: Upstream 9.953Gbps@1270nm; Aguas abajo 9,953 Gbps a 1577 nm |
XGPON: Upstream 2.488Gbps@1270nm; Aguas abajo 9 953 Gbps a 1577 nm | |
GPON: subida de 1,244 Gbps a 1310 nm; Aguas abajo 2,488 Gbps a 1490 nm | |
Destello | 32MB |
DDR | 512MB |
Dimensions | 285*192*44mm |
Peso | 1 * consola tipo C |
Fuente de alimentación | CA 100 V-240 V, 50 Hz/60 Hz; CC 12 V |
Ambiente | Temperatura de trabajo: -10°C~55°C |
Temperatura de almacenamiento: -40°C~80°C | |
Humedad: 10%~95% (sin condensación) | |
Consumo de energía | <50W |
Características de Pon | Soporte de registro automático |
Lista blanca y denegada de la ONU | |
Configuración del administrador de bases de datos | |
Gestión de la nube | Lista de dispositivos |
Gestión de proyectos | |
Lanzamiento de la versión | |
Gestión de licencias | |
Configuración y Monitoreo | CLI, WEB, SNMP/NMS, NUBE |
Actualización de firmware | |
Hacer ping y depurar | |
Soporte de gestión de usuarios, registros y alarmas | |
Función L2 | VLAN transparente, traducir, QinQ |
Espionaje/proxy IGMP | |
Aislamiento de puertos | |
MSTP, RSTP | |
ERPS, LLDP, LACP | |
Función L3 | DHCP |
Ruta estática | |
OSPF, RIP. |
El TC01 utiliza un diseño de caja de 1U para una instalación más sencilla en salas de equipos, gabinetes y gabinetes de red compactos. Su puerto PON combinado puede admitir modos de acceso XGS-PON, XG-PON y GPON, lo que permite que la arquitectura de red coincida con las ONU conectadas y la tasa de servicio requerida.
El dispositivo proporciona CLI, Web, SNMP/NMS y opciones de administración de la nube. Esto brinda a los instaladores un método local para la puesta en servicio y al mismo tiempo permite a los operadores monitorear y mantener OLT distribuidos a través de una plataforma centralizada.
Los cuatro puertos GE RJ45 son adecuados para enlaces ascendentes eléctricos en implementaciones más pequeñas. Las dos ranuras 10G SFP+ proporcionan capacidad de enlace ascendente óptico adicional cuando la red de acceso requiere conexiones de fibra más largas o un mayor ancho de banda de agregación.
La configuración del producto identifica la compatibilidad con los estándares PON relacionados con ITU-T G.987, ITU-T G.9807.1 y ITU-T G.984.x. También admite aplicaciones de módulo XGS-PON de 20 pines, operación de doble pila IPv4/IPv6, mantenimiento de consola tipo C, ERPS, STP/RSTP/MSTP, redundancia VRRP y gestión de nube EDMS.
Estas funciones hacen que el TC01 sea adecuado para más que una función de acceso PON básica. Se puede utilizar como parte de una red de acceso gestionado donde la clasificación del tráfico, la autorización de ONU, el manejo de VLAN, la entrega de multidifusión, el enrutamiento y el mantenimiento remoto deben controlarse desde la misma plataforma.
Las dos ranuras 10G SFP+ brindan opciones de enlace ascendente óptico para conectar el OLT a un conmutador de agregación, un conmutador central o una red de transporte ascendente. Este diseño es útil cuando un proyecto necesita reservar más ancho de banda para servicios de banda ancha de alta densidad, acceso empresarial, WiFi empresarial, videovigilancia o implementaciones FTTR.

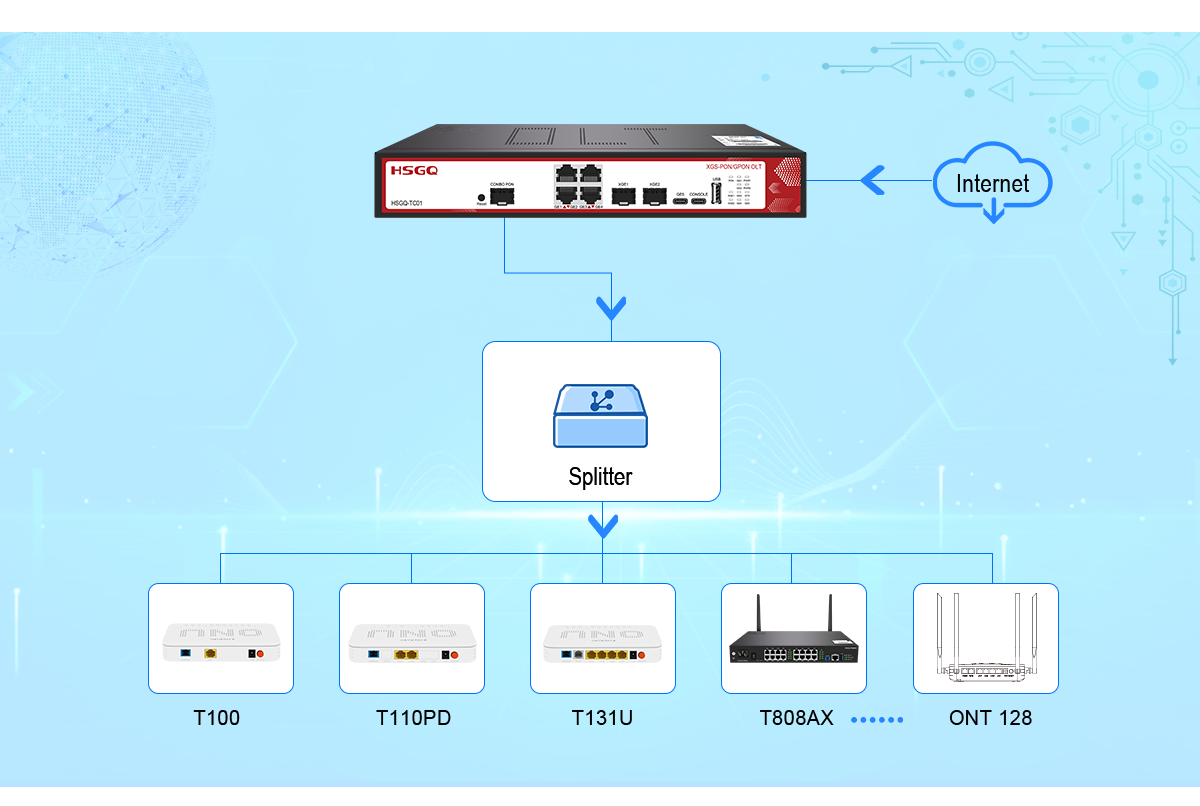

El lado de acceso XGS-PON se puede conectar a través de un divisor pasivo a ONU compatibles. Luego, la red puede dar servicio a usuarios residenciales, inquilinos comerciales, puntos de acceso y otros terminales ópticos a través de una estructura de distribución de fibra compartida.
Para proyectos que utilizan una base de usuarios GPON existente, la arquitectura Combo OLT proporciona una ruta de migración práctica. Los servicios GPON pueden permanecer en funcionamiento mientras se introduce capacidad XGS-PON para nuevos suscriptores o paquetes de mayor ancho de banda. Este enfoque puede reducir la necesidad de un reemplazo inmediato y completo de la red.
Un OLT XGS-PON de 2 puertos puede ser más adecuado cuando el proyecto necesita dos puertos de acceso PON independientes. El TC01 se adapta mejor a implementaciones de PON única donde las principales prioridades son el tamaño compacto, los enlaces ascendentes duales de 10G y la migración gradual.

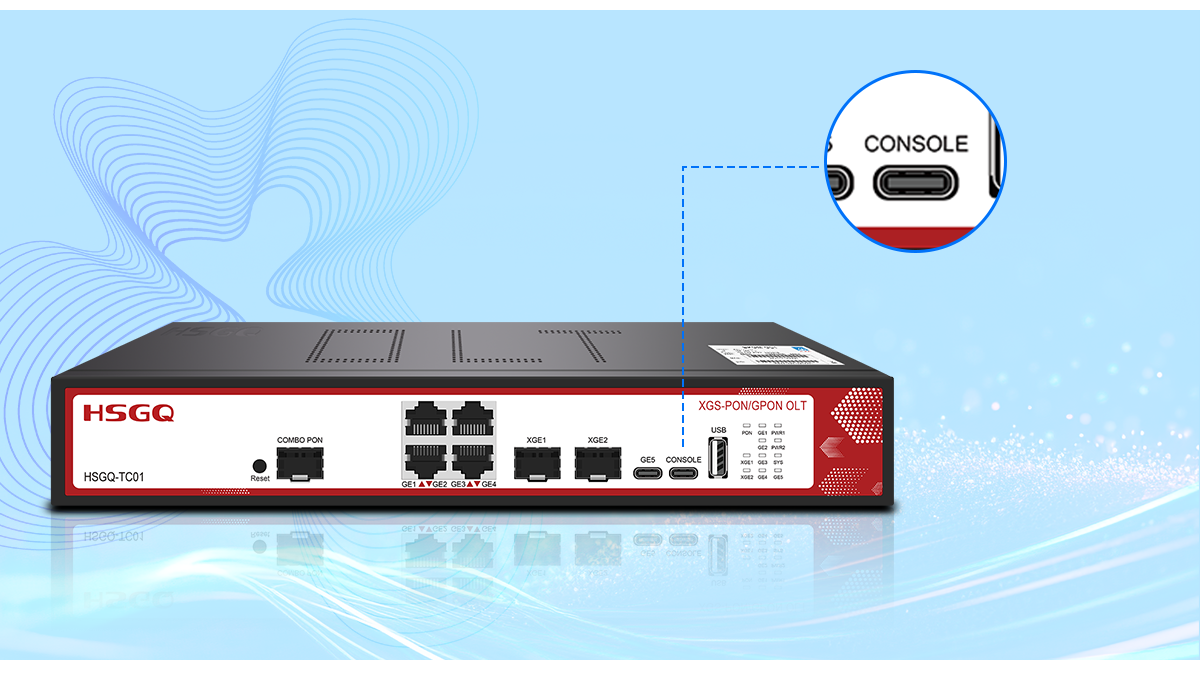

El puerto de consola tipo C proporciona una interfaz de mantenimiento local directa durante la instalación y la resolución de problemas. Los ingenieros pueden utilizar una conexión de un solo cable para la configuración inicial, la verificación de fallas y el acceso a dispositivos locales sin depender completamente de la administración remota.
Esto resulta útil durante la primera etapa de implementación, especialmente cuando la OLT aún no se ha conectado a la red de administración. También proporciona una ruta de mantenimiento alternativa cuando la red ascendente no está disponible temporalmente.
Para el funcionamiento de rutina, el TC01 se puede administrar a través de Web, CLI, SNMP/NMS o administración en la nube según el método de mantenimiento preferido del proyecto.

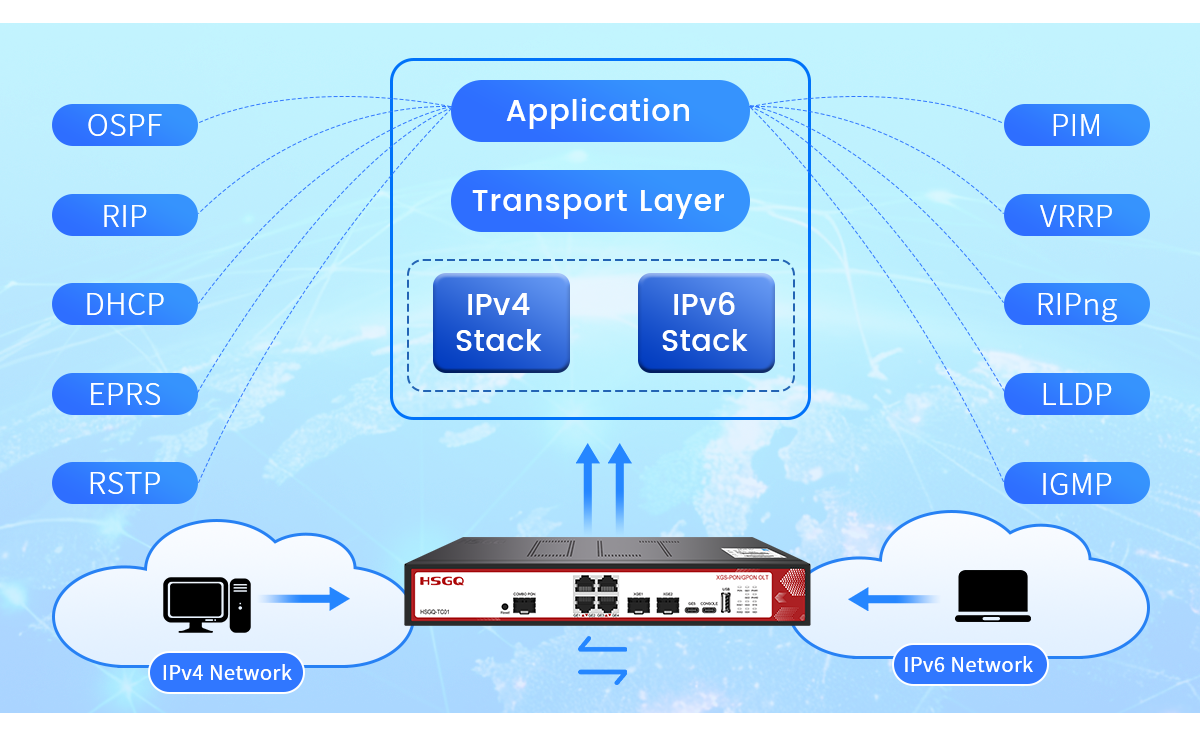

El HSGQ-TC01 admite el funcionamiento de doble pila IPv4 e IPv6 junto con funciones de Capa 3 como DHCP, enrutamiento estático y OSPF. La documentación del producto también identifica funciones relacionadas con RIP, PIM, IGMP y VRRP para la gestión de redes y la prestación de servicios.
Las funciones DHCP pueden simplificar la asignación de direcciones para los servicios conectados, mientras que las rutas estáticas proporcionan una ruta predecible para segmentos de red más pequeños o más controlados. Estas funciones son útiles cuando la OLT participa en una red de acceso estructurada en lugar de funcionar únicamente como un dispositivo transparente de Capa 2.
La compatibilidad con OSPF puede ayudar a intercambiar información de enrutamiento en entornos de red más grandes o segmentados. Es útil cuando la capa de acceso necesita trabajar con una arquitectura de enrutamiento ascendente y cuando las rutas de red pueden cambiar a medida que se expande la topología.
La compatibilidad con IPv4/IPv6 brinda a los operadores más flexibilidad al implementar nuevos servicios o prepararse para entornos de protocolo mixto. La configuración exacta del enrutamiento y del servicio debe planificarse de acuerdo con el enrutador ascendente, la capacidad de la ONU y la política de administración de la red.

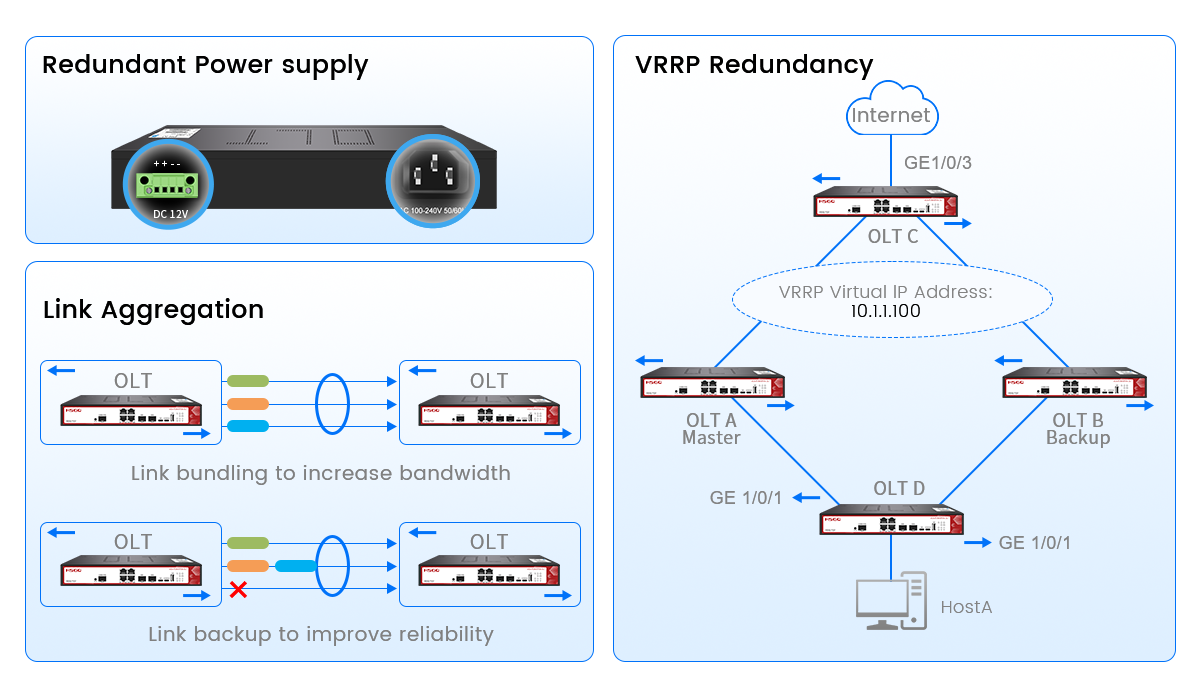

El TC01 admite varias funciones destinadas a diseños de redes más resistentes, incluido el soporte de suministro de energía redundante, agregación de enlaces, respaldo de enlaces, ERPS y redundancia relacionada con VRRP.
La agregación de enlaces puede combinar varios enlaces físicos para obtener ancho de banda adicional o proporcionar una ruta alternativa si un enlace deja de estar disponible. Los protocolos de la familia ERPS y STP pueden ayudar a gestionar escenarios de protección de bucle o anillo Ethernet, mientras que VRRP se puede utilizar en diseños de redundancia de Capa 3 compatibles.
Estas funciones no eliminan la necesidad de una correcta planificación de la red. Las fuentes de energía, los módulos ópticos, los conmutadores ascendentes, las relaciones de enrutamiento y las rutas de falla deben verificarse antes de la implementación. Cuando se configuran correctamente, las funciones de redundancia pueden ayudar a reducir el impacto de fallas de enlaces o equipos individuales.

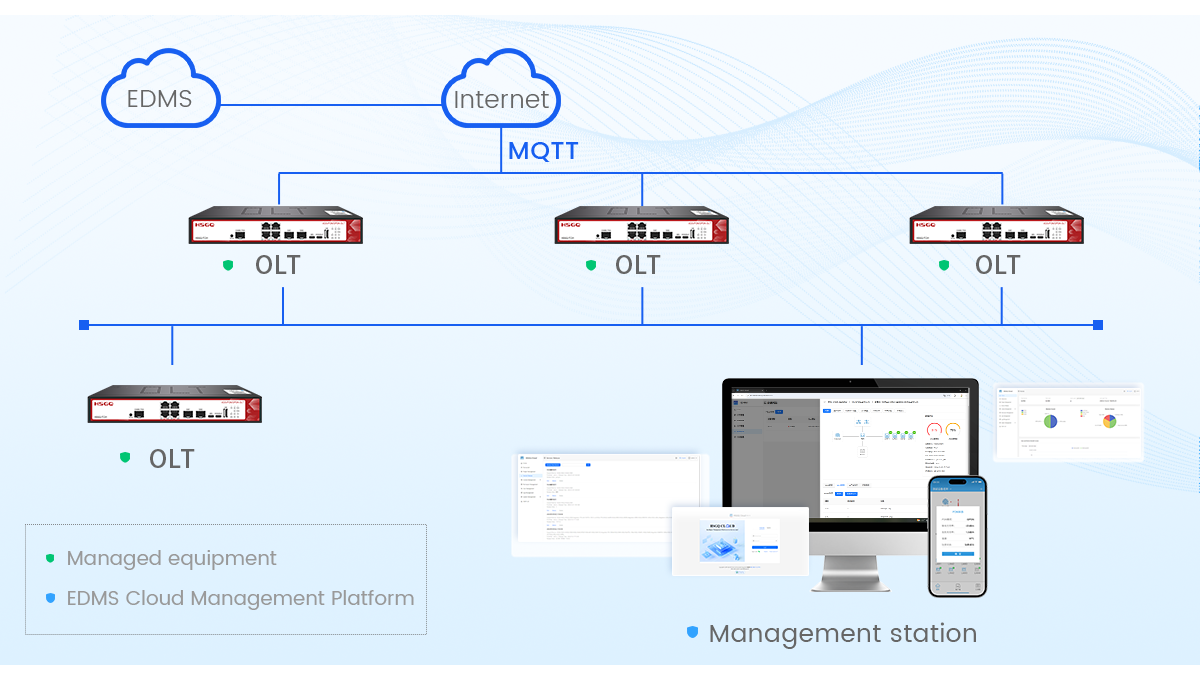

El TC01 admite la gestión de la plataforma en la nube EDMS a través de su módulo de función MQTT integrado y su capacidad de gestión relacionada con SNMP. Los operadores pueden utilizar la administración centralizada para organizar listas de dispositivos, administrar proyectos, monitorear alarmas, realizar trabajos de configuración y respaldar el mantenimiento remoto.
La gestión de la nube es particularmente útil para redes de acceso distribuido donde los OLT están instalados en múltiples edificios, parques industriales, oficinas o salas de equipos remotos. En lugar de requerir que un ingeniero visite cada sitio para realizar cambios de rutina, el personal autorizado puede gestionar las tareas adecuadas desde una estación de gestión central.
El acceso local CLI, Web y SNMP/NMS sigue siendo útil para la puesta en servicio, la integración y los clientes que prefieren mantener la administración dentro de su propio entorno de red.
El TC01 admite una asignación dinámica de ancho de banda flexible y control de tráfico ascendente/descendente. Estas funciones ayudan a asignar el ancho de banda PON disponible según los requisitos del servicio y los perfiles del suscriptor.
El control del tráfico basado en puertos y la configuración del tráfico se pueden utilizar para definir políticas de tráfico para las interfaces conectadas. Esto resulta útil cuando diferentes usuarios, servicios o segmentos de red requieren diferentes límites de ancho de banda.
La OLT admite funciones IP ToS y IEEE 802.1Q VLAN para clasificación de tráfico y segmentación de red. Las funciones ACL y QoS brindan control adicional sobre qué tráfico está permitido y cómo se manejan las diferentes clases de tráfico.
Estas funciones pueden ayudar a separar los servicios de banda ancha, administración, voz, video y otros cuando las configuraciones ascendentes y de ONU se diseñan en consecuencia.
El TC01 admite transmisión transparente de VLAN, traducción de VLAN y VLAN QinQ. Estas características brindan a los operadores más opciones cuando diferentes segmentos de red usan diferentes planes VLAN.
La traducción de VLAN puede asignar ID de VLAN entre secciones de red, mientras que QinQ puede agregar una etiqueta de VLAN adicional para la separación entre proveedores de servicios o inquilinos. El modo VLAN exacto debe confirmarse con el conmutador ascendente y la configuración de ONU antes de la implementación.
La agregación de puertos permite agrupar múltiples enlaces ascendentes físicos cuando el diseño de la red requiere ancho de banda adicional o protección de enlaces. El control y la configuración del tráfico basados en puertos se pueden utilizar para aplicar políticas más deliberadas a los servicios conectados.
Esto resulta útil para edificios comerciales, redes de acceso FTTR e implementaciones de ISP pequeñas donde varios grupos de servicios comparten el mismo OLT.
El OLT admite el descubrimiento, la identificación y la autorización automáticos de ONU. Esto puede simplificar la implementación al ayudar a los instaladores a identificar las ONU conectadas durante el proceso de registro.
Los operadores pueden combinar el descubrimiento automático con políticas de registro aprobadas, listas de ONU, perfiles de servicio y reglas de gestión para mantener un mejor control sobre qué terminales pueden unirse a la red PON.
La función de detección automática de bucle ayuda a identificar condiciones de bucle anormales en la red Ethernet conectada. El control de transmisión y multidifusión, ACL, QoS y funciones de configuración del tráfico también pueden respaldar un entorno de acceso más organizado.
La detección de bucles se debe utilizar junto con prácticas de cableado y configuración de interruptores adecuadas. Es una función de protección de la red, no un reemplazo de las comprobaciones de topología física.
El TC01 admite funciones de multidifusión flexibles y controlables junto con la vigilancia IGMP. Esto puede ayudar a gestionar el tráfico de multidifusión para IPTV, distribución de vídeo, vigilancia y otros servicios de uno a muchos.
Las configuraciones relacionadas con IGMP deben coordinarse entre la OLT, la red ascendente, la arquitectura del divisor y los dispositivos ONU para evitar tráfico de multidifusión innecesario.
La OLT admite funciones de capa 3, como DHCP, enrutamiento estático y OSPF. También admite la operación IPv4/IPv6 y puede integrarse en redes de acceso que requieren funciones de enrutamiento más cercanas al lado del usuario.
Para proyectos que solo necesitan agregación PON básica, la operación de Capa 2 puede ser suficiente. Las funciones de capa 3 se vuelven más útiles cuando la red incluye múltiples áreas de servicio, dominios de enrutamiento o segmentos de acceso administrado.
El TC01 admite la gestión de la nube y cumple con los requisitos relacionados con ITU-T G.987, ITU-T G.9807.1 y ITU-T G.984.x enumerados para el producto.
Los estándares admitidos ayudan a posicionar el dispositivo para proyectos de migración XG-PON, XGS-PON y GPON. La compatibilidad aún debe confirmarse con los módulos PON, ONU, divisores y equipos ascendentes seleccionados antes de la compra.
Para implementaciones FTTH, el TC01 puede conectar la red de agregación del operador a una red de distribución óptica pasiva. La relación de división máxima de 1:128 proporciona una referencia para la planificación de acceso, mientras que los niveles de división reales deben seleccionarse según el presupuesto óptico, la distancia, los requisitos de servicio y la densidad de ONU.
Los proyectos FTTR a menudo requieren mayor capacidad que la que puede proporcionar el acceso GPON tradicional. La capacidad XGS-PON del TC01 y los enlaces ascendentes 10G SFP+ pueden admitir una arquitectura de acceso de mayor capacidad cuando se utilizan con ONU y módulos ópticos compatibles.
Los edificios comerciales, los parques industriales inteligentes y los campus de pequeñas empresas pueden necesitar varios tipos de servicios en una red de acceso. Las funciones de VLAN, QoS, multidifusión, ACL, enrutamiento y administración de la nube pueden ayudar a separar y administrar esos servicios.
El diseño Combo OLT es útil para operadores que necesitan introducir 10G PON mientras continúan atendiendo a los usuarios de GPON. Permite escalonar el plan de migración según la demanda de los suscriptores, los cronogramas de reemplazo de equipos y los recursos de fibra disponibles.
Un Mini OLT GPON convencional de 1 puerto puede seguir siendo adecuado para proyectos más pequeños solo de GPON, mientras que el TC01 se adapta mejor cuando la capacidad futura XGS-PON y los enlaces ascendentes de mayor velocidad son parte del plan de compra.
Antes de seleccionar el TC01 para un proyecto, confirme los siguientes puntos:
Modo PON requerido: GPON, XG-PON, XGS-PON o implementación combinada.
Modelos ONU y módulos ópticos compatibles.
Relación de división requerida y presupuesto óptico estimado.
Número de enlaces ascendentes eléctricos GE y enlaces ascendentes ópticos 10G.
Requisitos de VLAN, QinQ, multidifusión, ACL, QoS y enrutamiento.
Si se prefiere la administración local CLI/Web/SNMP o la administración en la nube EDMS.
Si se requieren funciones de redundancia, agregación de enlaces, ERPS o VRRP.
Espacio del gabinete, fuente de alimentación, temperatura de funcionamiento y acceso para mantenimiento.
Pruebas de firmware, configuración e interoperabilidad requeridas antes del envío.
El TC01 se especifica como un OLT combinado XGS-PON/GPON y admite modos de acceso XGS-PON, XG-PON y GPON. La compatibilidad aún depende del módulo óptico instalado, el modelo de ONU y la configuración del servicio.
La información del producto especifica una relación de división máxima de 1:128 y hasta 128 usuarios por puerto PON. La tasa de implementación práctica debe estar determinada por el presupuesto óptico, la distancia de la fibra, la carga del servicio y los requisitos del proyecto.
Sí. El TC01 proporciona dos ranuras 10G SFP+ para conexiones ópticas de enlace ascendente. El tipo exacto de módulo SFP+ debe seleccionarse según el equipo ascendente, el tipo de fibra, la distancia y el diseño de la red.
Sí. El dispositivo es adecuado para proyectos FTTR cuando se combina con ONU XGS-PON o GPON, divisores ópticos y equipos de distribución compatibles. El diseño final debe verificar la compatibilidad de ONU y la pérdida óptica.
El TC01 admite CLI, Web, SNMP/NMS y gestión de la nube. También proporciona una interfaz de consola tipo C para configuración y mantenimiento local.
Sí. Se admite la operación de doble pila IPv4/IPv6. DHCP, enrutamiento estático, OSPF y otras funciones de Capa 3 deben configurarse de acuerdo con la arquitectura de red completa.
Un GPON OLT básico está diseñado para acceso GPON únicamente. El TC01 agrega capacidad XGS-PON, enlaces ascendentes duales 10G SFP+, funciones de Capa 3, opciones de redundancia y administración de la nube, lo que lo hace más adecuado para la migración gradual de 10G PON.
La página del producto identifica dos ranuras 10G SFP+. La inclusión de módulos ópticos debe confirmarse con HSGQ al solicitar una cotización.
Díganos su modo PON requerido, cantidad de ONU, relación de división, tipo de enlace ascendente y necesidades de administración. Nuestro equipo puede ayudarlo a evaluar el HSGQ-TC01 para redes de acceso FTTH, FTTR, comerciales e industriales.
