Nas implantações de redes de acesso de fibra óptica, a seleção de equipamentos terminais apropriados impacta diretamente os custos da rede, a eficiência da implantação e a integração de equipamentos.
Revolucionando a implantação de FTTx: como as ONUs HSGQ Power over Fiber (PoF) resolvem o problema de energia de última milha. Saiba como as ONUs PoF HSGQ-F100P e HSGQ-F400P transmitem dados ópticos e energia CC de até 300 metros por meio de cabos ópticos híbridos e apresentam saída PoE de 30 W e recursos de gerenciamento de nuvem.
GPON HSGQ OLTs são terminais de linha óptica projetados para redes de acesso de fibra de alta largura de banda. Baseados na tecnologia Gigabit Passive Optical Network, eles conectam o escritório central com múltiplas ONUs ou ONTs através de fibra óptica passiva, suportando dados de banda larga, voz, IPTV, acesso sem fio e outros serviços convergentes.
Com alta utilização de largura de banda, divisão óptica flexível e gerenciamento centralizado de assinantes, o GPON é adequado para FTTH, FTTB, parques empresariais, comunidades inteligentes, hotéis e redes de acesso de operadoras. O HSGQ oferece configurações GPON OLT de 4 portas, 8 portas e 16 portas para diferentes capacidades de rede e requisitos de implantação.
Um GPON OLT de 4 portas é adequado para projetos de banda larga FTTH, FTTB, empresariais e comunitários de pequeno e médio porte. Ele fornece múltiplas interfaces GPON enquanto mantém um formato compacto de 1U para instalação em rack ou sala de equipamentos.
O GPON OLT de 4 portas para acesso FTTH suporta quatro portas GPON, uma proporção de divisão de 1:128 em uma única porta PON, uplinks elétricos GE, uplinks GE SFP, interfaces 10G SFP+ e uma porta de console.
Dependendo do plano de rede, ele pode suportar banda larga doméstica, redes de pequenas e médias empresas, acesso comunitário, IPTV e outras aplicações multisserviços.

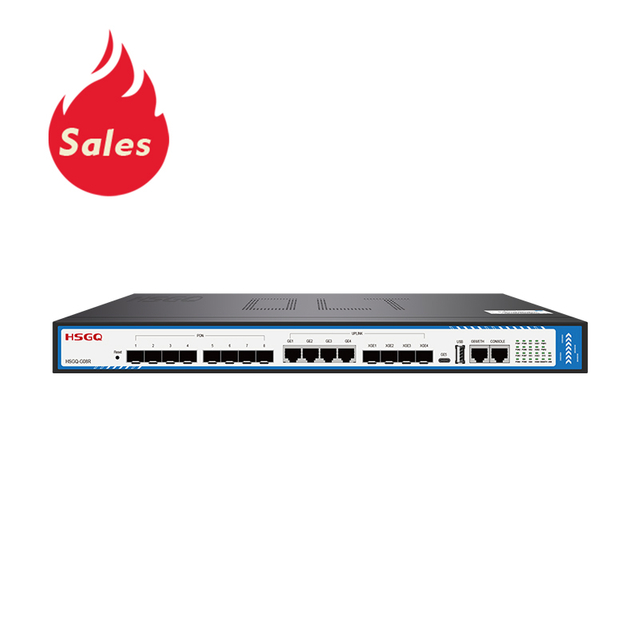

Um GPON OLT de 8 portas fornece mais capacidade do lado PON para FTTH em vários edifícios, parques empresariais, backhaul móvel e projetos residenciais maiores de banda larga.
A linha GPON inclui configurações padrão de 8 portas e modelos integrados projetados para implantação de FTTH ou acesso externo. Os modelos selecionados suportam uplinks ópticos de 10G, gerenciamento de nuvem, opções de energia dupla e administração centralizada de ONU.
O GPON OLT integrado de 8 portas suporta acesso GPON com largura de banda downstream de 2,5 Gbps e upstream de 1,25 Gbps, juntamente com opções de uplink GE e 10GE.
Um GPON OLT de 16 portas foi projetado para redes de acesso de alta densidade que atendem a vários edifícios, comunidades maiores, projetos rurais de banda larga ou implantações de FTTH de nível de operadora.
O GPON OLT de 16 portas para acesso FTTH fornece 16 interfaces GPON, opções de uplink GE ou combo, uplinks 10G SFP+ e redundância de energia dupla na configuração relevante.
Modelos selecionados de 16 portas suportam divisão de até 1:128 por porta GPON e até 2.048 usuários GPON em configuração completa. A capacidade real depende do modelo, dos módulos ópticos, da proporção de divisão, do orçamento óptico e do plano de tráfego da rede.
GPON fornece acesso assimétrico de alta velocidade com uma taxa de linha downstream de até 2,488 Gbps e uma taxa de linha upstream de até 1,244 Gbps. Esta largura de banda é compartilhada entre as ONUs conectadas à mesma porta PON através de um divisor óptico passivo.
Um GPON OLT com opção de divisão 1:128 pode conectar um grande número de terminais de assinantes por meio de uma única interface de acesso óptico. Contudo, a proporção prática de divisão deve ser selecionada de acordo com:
Distância de transmissão de fibra
Classe de módulo óptico
Perda de inserção do divisor
Perda de conector e emenda
Margem de potência óptica necessária
Número de usuários ativos
Pico de tráfego esperado
Requisitos de nível de serviço
Uma taxa de divisão mais alta pode aumentar a densidade de acesso, mas também requer um planejamento mais cuidadoso do orçamento óptico e alocação de largura de banda.
Uma porta de acesso GPON pode servir muitas ONUs, portanto a capacidade de uplink deve ser selecionada de acordo com o tráfego agregado esperado. Os modelos HSGQ GPON OLT fornecem diferentes combinações de interfaces GE, SFP, combo e 10G SFP+ uplink.
Suporte para modelos selecionados:
Uplinks Gigabit Ethernet
Uplinks ópticos GE SFP
Uplinks 10G SFP+
Combinações de uplink elétrico e óptico
Conexão flexível a switches de agregação
Controle de tráfego de uplink e gerenciamento de VLAN
Os uplinks 10G SFP+ podem ajudar a reduzir o congestionamento entre o GPON OLT e a rede de agregação upstream, especialmente em implantações de FTTH multiportas, corporativas, de campus e de backhaul móvel.
O GPON foi projetado para transportar vários serviços em uma infraestrutura de acesso de fibra compartilhada. Através de funções de classificação de tráfego, DBA, VLAN e QoS, a rede pode fornecer diferentes prioridades de serviço para diferentes aplicações.
Dependendo do modelo, os OLTs HSGQ GPON podem suportar:
Acesso de banda larga de alta velocidade
IPTV e vídeo multicast
Serviços VoIP e voz
Backhaul de AP sem fio
Acesso dedicado empresarial
Banda larga residencial
Vigilância e tráfego de segurança
Serviços de rede universitária
Políticas rígidas de DBA e QoS multisserviço podem ajudar a alocar largura de banda upstream e downstream de acordo com os requisitos do serviço. O tráfego de voz pode receber prioridade mais alta, enquanto o tráfego de vídeo e de banda larga pode ser gerenciado por meio de VLANs ou perfis de serviço separados.
Os OLTs HSGQ GPON suportam gerenciamento centralizado de ONUs e ONTs conectados. Dependendo do modelo, os administradores podem usar CLI, WEB, SNMP, Telnet, NMS ou interfaces de gerenciamento baseadas em nuvem.
As funções típicas de gerenciamento GPON incluem:
Registro e autenticação ONU
SN, LOID e autenticação baseada em senha
Gerenciamento OMCI padrão
Configuração em lote da ONU
Reinicialização em lote e atualizações de software
Monitoramento de parâmetros ópticos PON
Registro automático da ONU com perfis padrão
Status da porta e monitoramento de tráfego
Gerenciamento de alarmes e registros
Manutenção remota de dispositivos
O gerenciamento em nuvem está disponível em modelos selecionados. Ele permite que engenheiros de projeto e operadores de rede visualizem o status do dispositivo, configurem VLANs, recebam alarmes e gerenciem vários OLTs remotamente.
As redes GPON geralmente atendem diferentes assinantes e aplicações por meio da mesma infraestrutura de fibra. Os OLTs HSGQ GPON fornecem uma variedade de funções de comutação, roteamento e segurança para oferecer suporte à separação de serviços e acesso controlado.
Dependendo do modelo selecionado, as funções podem incluir:
Classificação de VLAN e tradução de VLAN
Transmissão e empilhamento transparentes de VLAN
Suporte de serviço QinQ
Roteamento estático
Servidor DHCP, retransmissão e espionagem
OSPF em modelos suportados
Espionagem IGMP e proxy IGMP
STP, RSTP e MSTP
Agregação de links
Espelhamento de porta
Isolamento da porta
Filtragem de ACL
Falsificação anti-ARP
Inundação anti-ARP
Vinculação e filtragem de endereços MAC
Modelagem de tráfego e limitação de taxa
Gerenciamento de prioridade DSCP e 802.1p
Essas funções são úteis para separar tráfego residencial de banda larga, IPTV, VoIP, corporativo e de gerenciamento, mantendo o controle centralizado da rede de acesso.
Os OLTs HSGQ GPON usam designs de chassi metálico padrão de montagem em rack 1U para instalação em escritórios centrais, gabinetes de rede, salas de dados e salas de equipamentos corporativos.
O projeto de hardware pode incluir:
Compatibilidade com rack de 19 polegadas
Construção de chassi metálico
Gerenciamento inteligente de ventiladores
Ventiladores de resfriamento com velocidade ajustável
Componentes de nível industrial
Opções de alimentação CA ou CC
Fontes de alimentação duplas redundantes opcionais
Interfaces de gerenciamento de console e fora de banda
Os modelos selecionados suportam configurações de alimentação CA dupla, CC dupla ou CA+CC. A energia redundante pode melhorar a disponibilidade da rede, permitindo que o equipamento continue operando quando uma entrada de energia sofrer uma falha.
A temperatura operacional, faixa de umidade, entrada de energia e requisitos de instalação devem ser confirmados para o modelo selecionado.
Os OLTs HSGQ GPON são projetados para suportar terminais ONU e ONT de terceiros compatíveis quando os dispositivos seguem os padrões GPON e perfis de gerenciamento exigidos.
No entanto, a compatibilidade não deve ser julgada apenas pela etiqueta GPON. Antes de combinar produtos de fabricantes diferentes, confirme:
Suporte ao padrão ITU-T GPON
Compatibilidade OMCI
Método de autenticação
Comportamento da VLAN e do perfil de serviço
Comprimento de onda óptico
Orçamento de energia óptica
Versão de firmware e software
Funções de gerenciamento necessárias
Registro ONU e comportamento de atualização
Essa abordagem ajuda a reduzir o risco de aprisionamento de marca, garantindo ao mesmo tempo que todo o sistema de acesso GPON opere de maneira confiável.
Os OLTs GPON fornecem acesso de fibra centralizado para provedores de serviços de Internet e operadoras regionais. Diferentes configurações de portas permitem que a rede seja dimensionada desde áreas de acesso menores até implantações de FTTH de maior densidade.
Em prédios de apartamentos e comunidades inteligentes, o GPON pode conectar vários andares, residências e instalações compartilhadas por meio de fibra óptica passiva. Um GPON OLT de 4 ou 8 portas pode ser selecionado de acordo com o número de edifícios e assinantes esperados.
Parques empresariais, campi escolares e locais institucionais podem usar GPON para conectar edifícios, escritórios, dormitórios, sistemas de controle de acesso e infraestrutura sem fio por meio de uma rede de fibra centralizada.
GPON apoia a implantação de redes hoteleiras totalmente ópticas, conectando quartos de hóspedes, áreas públicas, escritórios, sistemas IPTV e pontos de acesso sem fio por meio de uma infraestrutura de fibra unificada.
Com uma distância máxima de transmissão de até 20 km em modelos selecionados, o GPON pode apoiar projetos rurais de banda larga e outras aplicações onde os pontos de acesso de fibra são distribuídos por uma ampla área.
O GPON também pode ser usado em cenários selecionados de backhaul móvel e acesso empresarial, onde são necessários conectividade de fibra de alta densidade, gerenciamento centralizado e suporte a vários serviços.
O melhor GPON OLT depende do plano de rede completo e não apenas da contagem de portas.
Antes de solicitar um orçamento, avalie:
Contagem de portas GPON necessária
Número de ONUs ou ONTs planejados
Proporção de divisão esperada
Distância de fibra
Orçamento óptico
Requisitos de uplink GE, SFP, combo ou 10G SFP+
IPTV, voz, banda larga ou serviços empresariais
Funções VLAN, QoS, Camada 3 e multicast
Requisitos de gerenciamento local ou na nuvem
Requisitos de energia redundantes
Condições de instalação interna, em gabinete ou externa
Compatibilidade com os terminais ONU selecionados
Expansão futura esperada
Um GPON OLT de 4 portas pode ser apropriado para projetos de acesso de pequeno e médio porte. Um modelo de 8 portas pode suportar redes empresariais, comunitárias e de vários edifícios maiores, enquanto um GPON OLT de 16 portas é mais adequado para implantações de FTTH de alta densidade e acesso de operadora.
Se o projeto exigir um OLT de mesa compacto em vez de uma plataforma padrão de montagem em rack, compare o Gama Mini-OLT. Se uma solução de fator de forma SFP for necessária, revise o Categoria GPON Stick OLT.
Um GPON OLT é o dispositivo de escritório central que conecta um provedor de serviços ou rede corporativa a vários GPON ONUs ou ONTs por meio de fibra óptica passiva. Ele gerencia o acesso de assinantes, alocação de largura de banda, serviços VLAN e links ópticos.
Um GPON OLT padrão é geralmente um dispositivo montado em rack ou tipo caixa com múltiplas portas PON, uplinks e interfaces de gerenciamento. Um GPON Stick OLT é um dispositivo de fator de forma SFP projetado para instalação direta em um switch ou plataforma host compatível. Os dois produtos destinam-se a diferentes arquiteturas de rede.
O número de ONUs depende do número de portas GPON, da taxa de divisão, do orçamento óptico e da configuração do produto. Modelos HSGQ selecionados suportam divisão de até 1:128 por porta PON. Um modelo de 16 portas pode suportar até 2.048 usuários GPON sob configuração completa de acordo com a especificação do produto relevante.
Não. Uma proporção de divisão de 1:128 refere-se ao número de terminais ópticos que podem compartilhar uma interface PON. A largura de banda disponível é compartilhada entre usuários conectados e controlada por DBA, QoS, perfis de serviço e políticas de tráfego.
Pode funcionar com ONUs de terceiros compatíveis quando o padrão GPON, comportamento OMCI, método de autenticação, configuração de VLAN e firmware forem compatíveis. A interoperabilidade entre fornecedores deve ser testada antes da implantação em larga escala.
Um uplink 10G é útil quando várias portas GPON agregam alto tráfego de assinantes ou quando o OLT se conecta a uma rede de agregação de alta capacidade. Projetos menores podem não exigir 10G, enquanto redes de backhaul para vários edifícios, empresas, operadoras e móveis podem se beneficiar dele.
Nenhum dos padrões é universalmente melhor. O GPON geralmente oferece maior largura de banda downstream e forte suporte multisserviço, enquanto o EPON fornece operação baseada em Ethernet e pode ser atraente para implantações sensíveis ao custo. A decisão deve considerar a compatibilidade existente da ONU, os requisitos de serviço, a escala da rede e o custo total do projeto. Uma comparação detalhada está disponível no Guia GPON vs EPON OLT.
O preço do GPON OLT depende do número de portas PON, interfaces de uplink, módulos ópticos, capacidade ONU, funções de Camada 2 ou Camada 3, gerenciamento de nuvem, redundância de energia, design de chassi e personalização necessária. Para uma cotação precisa, forneça o número de usuários, a distância da fibra, a taxa de divisão desejada, a largura de banda do uplink e o tipo de ONU.
