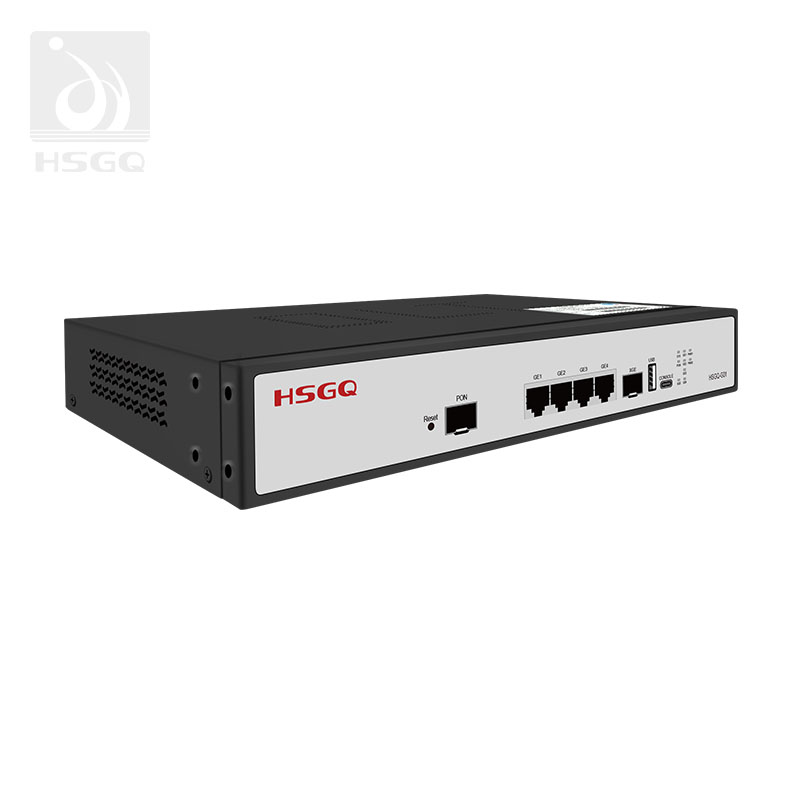

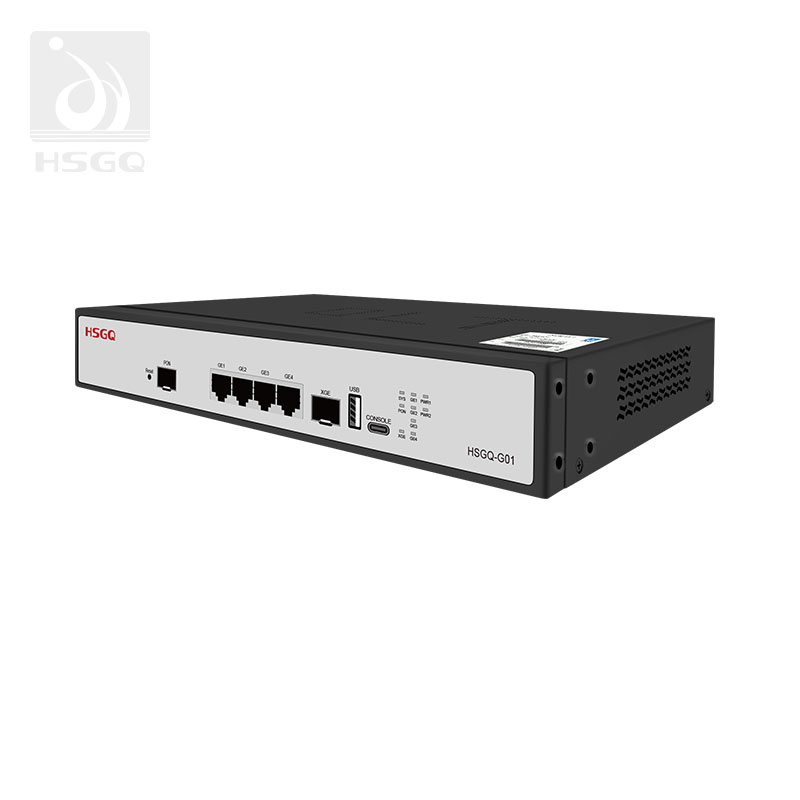

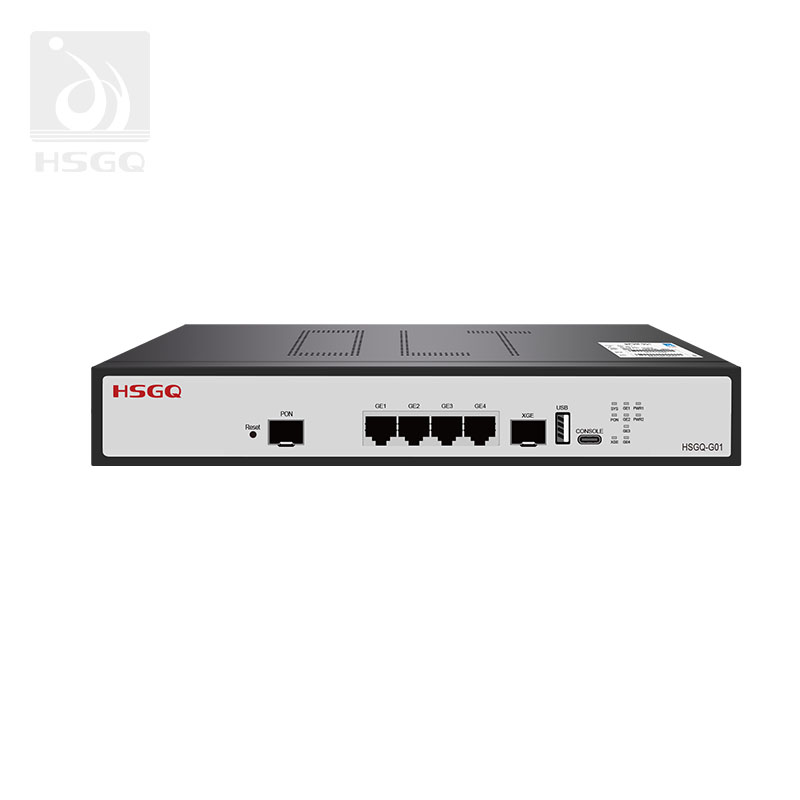

HSGQ-G01
| Quantidade: | |
|---|---|

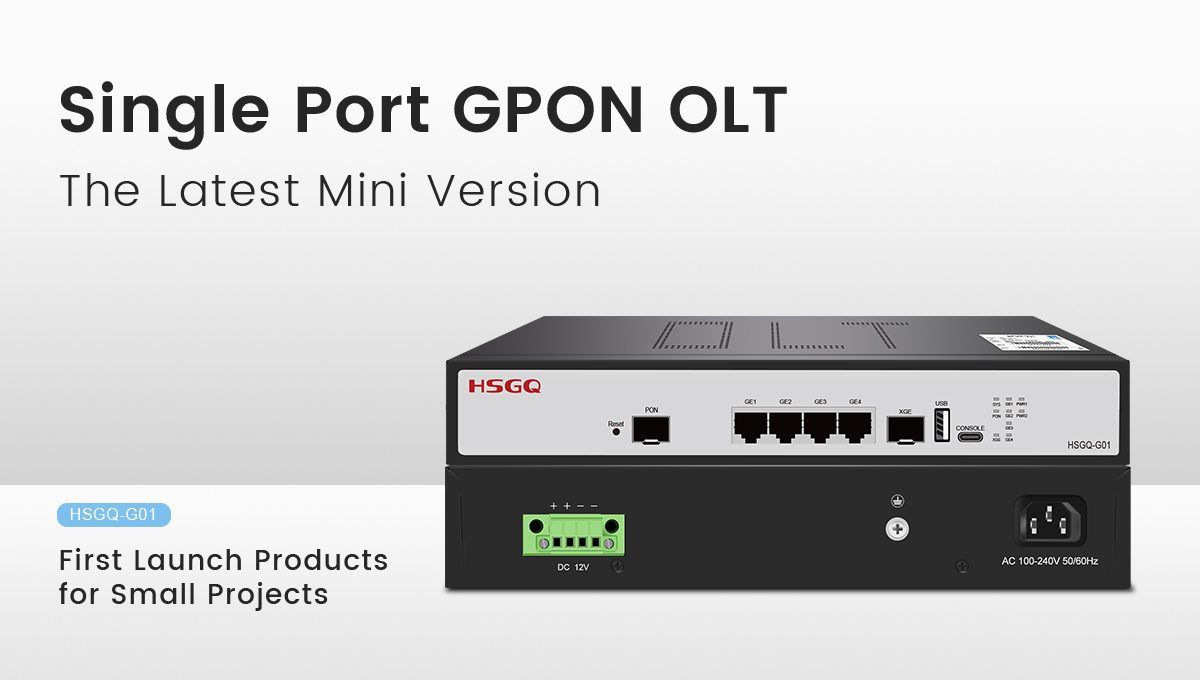

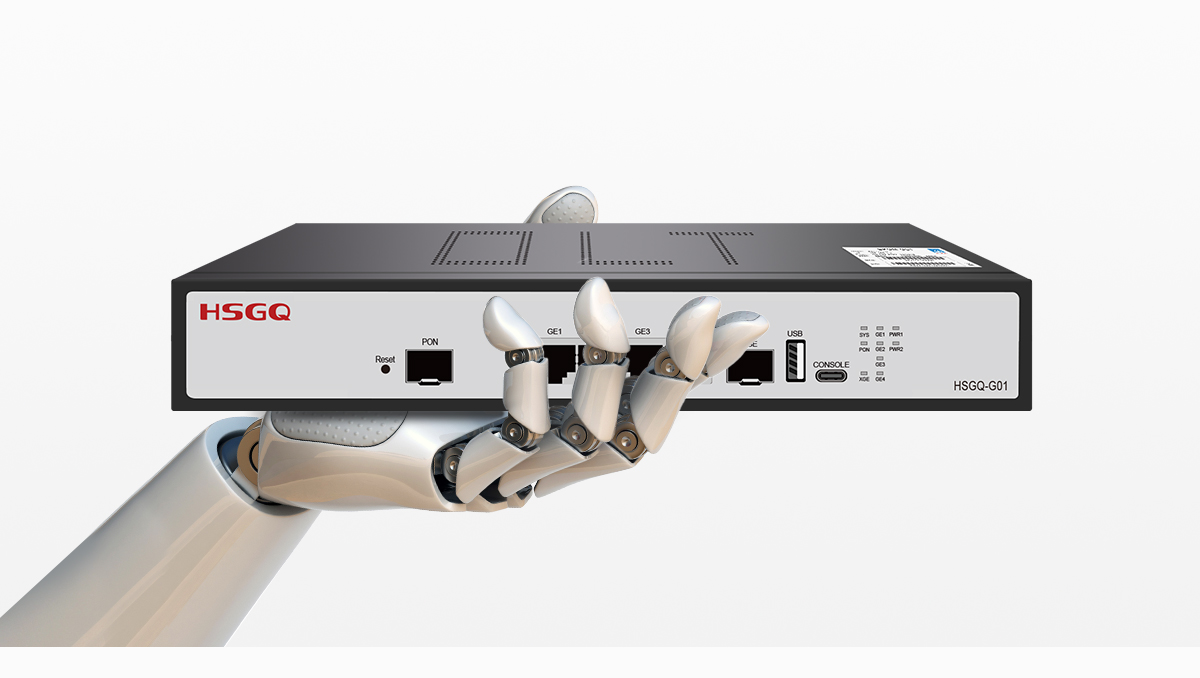

O G01 é um cassete de pequena capacidade GPON OLT, atendendo aos requisitos de ITU-T G.984/ G.988 e padrões relativos da China Telecom/ Unicom GPON, com capacidade de acesso ao Super GPON, confiabilidade de classe de portadora e função de segurança completa. O LT pode satisfazer o requisito de acesso de fibra óptica de longa distância por conta de seu excelente capacidade de gerenciamento, manutenção e monitoramento, recursos de serviço abundantes e modo de rede fexível. O G01 pode ser usado com o sistema de gerenciamento de rede para fornecer usuários com o acesso abrangente e a solução perfeita.
Produtos de tamanho pequeno pode suportar até 128 usuários de GPON atendem muito às necessidades de micro projetos em geral.
Conveniente e eficiente
Uma plataforma de gerenciamento de nuvem independente - HSGQ Cloud, permite o gerenciamento de dispositivos em nuvem, permitindo uma operação fácil e eficiente de dispositivos a qualquer momento.
Transmissão de alta velocidade
Experimente as velocidades de transferência de dados rápidas com nossas soluções de taxa de transferência eficientes! Utilize a mais recente tecnologia de ponta para maximizar a utilização de largura de banda de rede e garantir a transferência de dados rápida e sem costura. Diga adeus às transferências de arquivos frustrantemente lentas. Esteja você enviando, baixando ou transmitindo arquivos grandes, você tem um desempenho incomparável, economizando tempo valioso e aumentando sua produtividade. Não se contente com transferências lentas de dados - atualize para nossas soluções hoje e libere todo o potencial da sua rede!

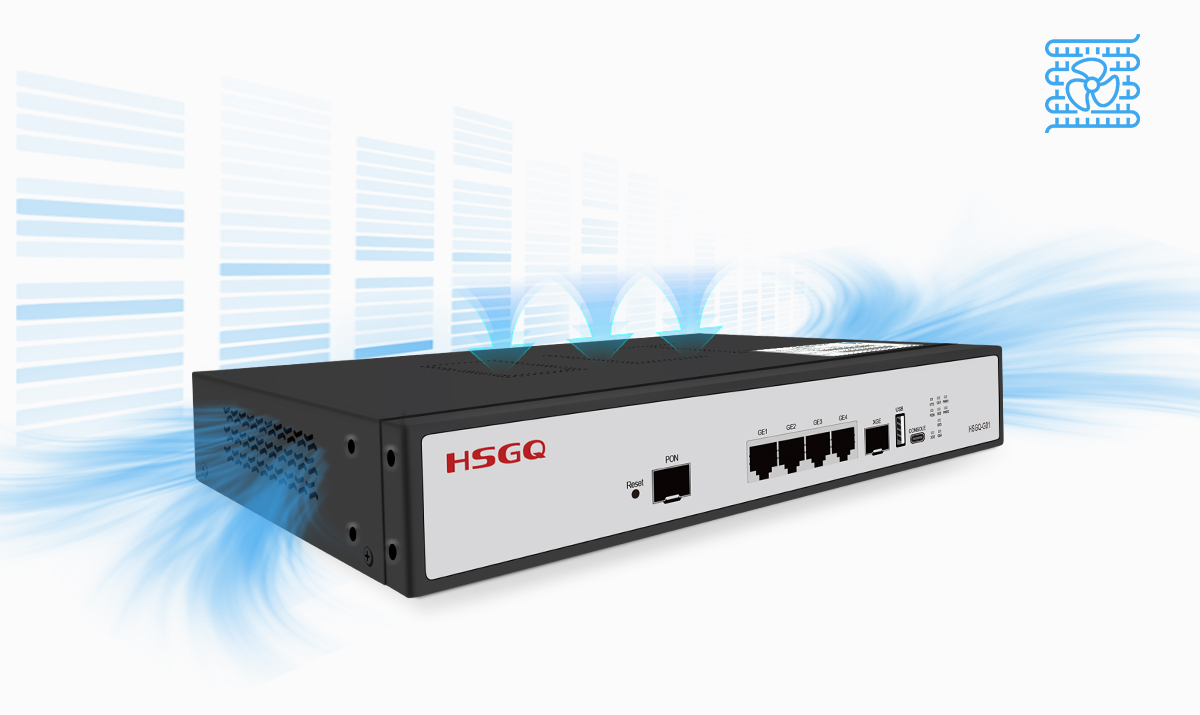

Dissipação de calor eficiente e eficiente
A posição porosa e a configuração oposta formam o efeito de convecção e aceleram a dissipação de calor do equipamento.

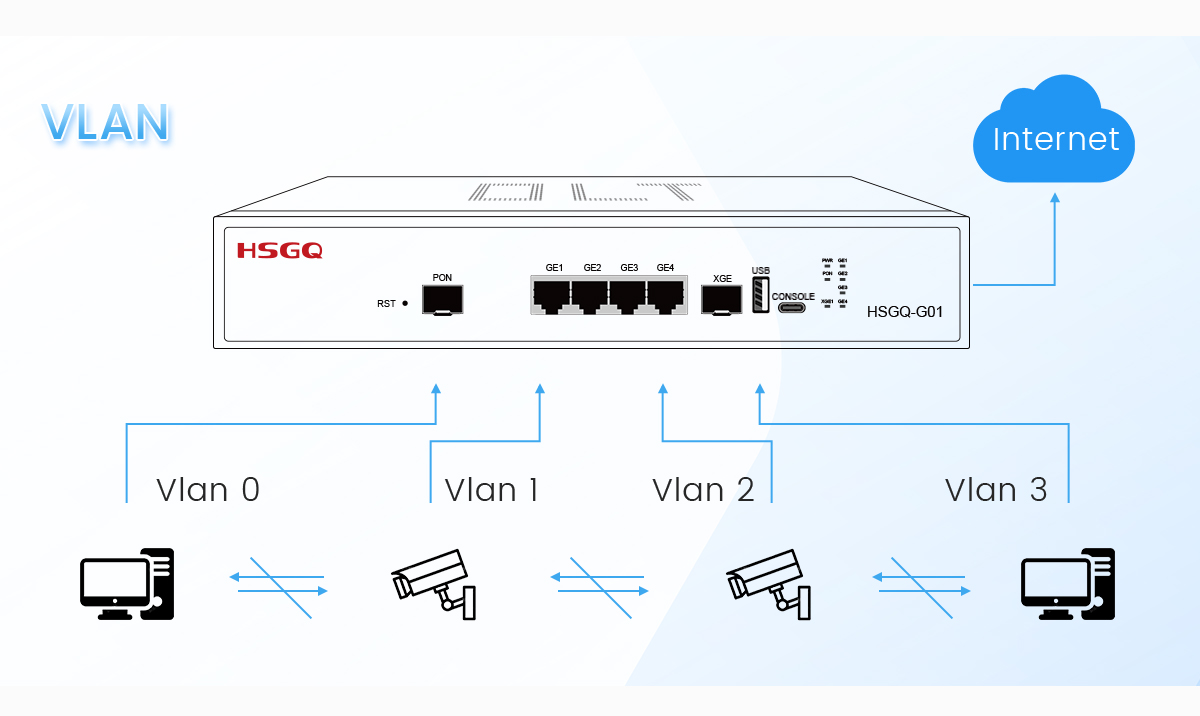

Isolamento da porta VLAN
VLANs, ou redes de área local virtual, são a solução final para otimizar o desempenho e a segurança da rede! As VLANs permitem dividir sua rede em várias redes virtuais, aumentando o controle sobre o tráfego, melhorando a eficiência da rede e aprimorando as medidas de segurança. Com VLANs, você pode isolar dados confidenciais, priorizar aplicativos críticos e otimizar facilmente o gerenciamento de rede. Dizer adeus ao congestionamento e vazamento de dados da rede é a chave para desbloquear um ambiente de rede mais rápido, seguro e confiável.
Várias cenas
HSGQ-G01 é um cassete GPON OLT de pequena capacidade desenvolvido para redes compactas de acesso de fibra. Ele foi projetado de acordo com os requisitos ITU-T G.984/G.988 e padrões relevantes de implantação GPON. O dispositivo fornece acesso GPON, gerenciamento de rede, manutenção, monitoramento e funções de controle de serviço para projetos de pequena escala.
Com uma porta GPON e uma taxa de divisão planejada de até 1:128, o G01 pode atender vários terminais ONU através de uma rede de distribuição óptica passiva. Seu design compacto o torna adequado para redes de acesso de pequenos ISPs, projetos residenciais, implantações SOHO e escritórios de pequenas empresas.
Para uma seleção mais ampla de produtos, a linha de produtos HSGQ GPON OLT inclui diferentes capacidades de porta e configurações de rede para acesso FTTx.

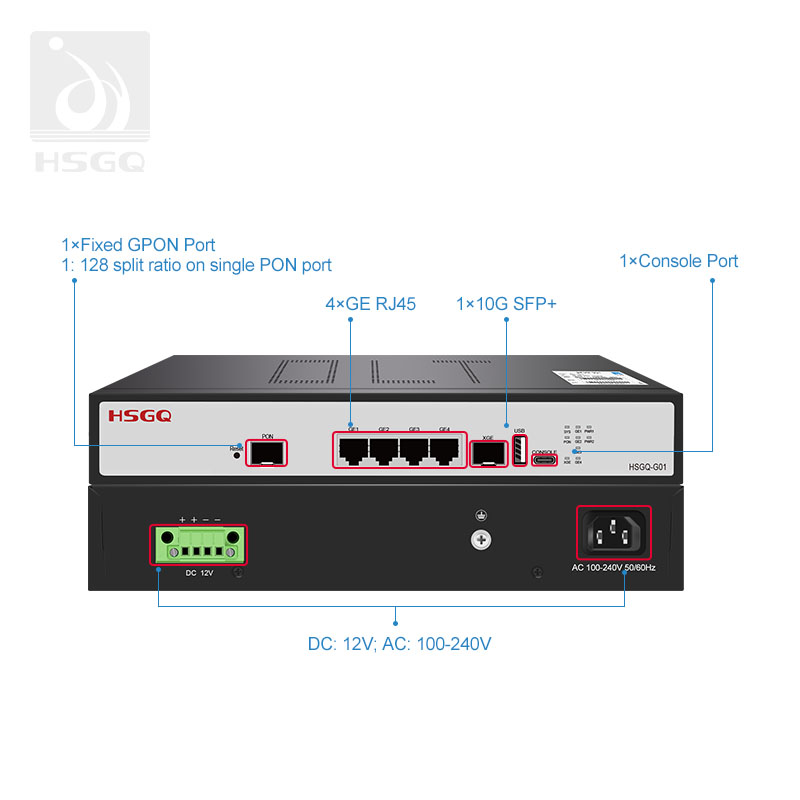

Item | HSGQ-G01 |
Interface | 1*GPON |
4*GE RJ45 | |
1*10G SFP+ | |
Pon | ITU.T G.984.X/G.988; |
Modos de autenticação de senha | |
Acesso ao terminal de até 20 km em uma única fibra | |
1: 128 relação dividida na porta Pon única | |
Algoritmo DBA, e a partícula é de 64kbit/s | |
Função padrão de gerenciamento OMCI | |
Upgrade de software em lote onu | |
Detecção de parâmetros ópticos da porta PON | |
Registro automático ONU vinculado ao perfil padrão | |
Clarão | 16 MB |
Ddr | 512MB |
Tamanho | 250 mm x 180mm x 44mm |
Peso | ＜ 5kg |
Portas de gerenciamento | Porta de console |
Ambiente | Temperatura de operação: -10 ° C ~ 55 ° C. |
Temperatura de armazenamento: -40 ° C ~ 70 ° C. | |
Umidade de armazenamento: 5% ~ 95% (sem condensação) | |
Fonte de energia | DC 12V |
Consumo de energia | ＜ 10W |
Recursos de gerenciamento de plataforma | Lista de dispositivos |
Gerenciamento de projetos | |
Versão da versão | |
Lisense Management | |
Gerenciamento de permissão | |
Gerenciamento de usuários | |
Configuração e gerenciamento | CLI, Web, SNMP, NMS e nuvem |
Atualização de software e bootROM por TFTP e FTP | |
Prompt de comando chinês/inglês | |
Diagnóstico de ping e depuração | |
Gerenciamento de usuário/log/alarme | |
Status | Status do PON |
Status de uplink | |
Monitor de desempenho | |
Monitor do sistema | |
Função L2 | Apoie VLAN |
Espelho da porta de suporte | |
Apoie o controle de tempestades | |
Apoie Snooping/Proxy IGMP | |
Suporte Mac Black Hole | |
Isolamento da porta de suporte | |
Encrio de dados de transmissão de porta PON |
O formato compacto do HSGQ-G01 facilita a instalação em pequenos gabinetes de equipamentos, salas de fiação, pontos de acesso locais e outros locais com espaço limitado. Seu design estilo cassete 1U ajuda a reduzir o espaço de instalação, mantendo as principais funções necessárias para uma rede de acesso GPON.
O G01 suporta até 128 usuários GPON no projeto de rede planejado. Essa capacidade é adequada para microprojetos e implantações de baixa densidade, onde uma grande OLT multiporta acrescentaria custos desnecessários ou capacidade não utilizada.
Para operadoras de rede que planejam começar com uma implantação menor e expandir gradualmente, um GPON OLT de porta única pode fornecer um ponto de entrada prático, deixando espaço para futuras atualizações de rede.
HSGQ-G01 suporta gerenciamento de nuvem HSGQ para operação centralizada de dispositivos. Os administradores de rede podem usar a plataforma em nuvem para organizar dispositivos, gerenciar projetos, revisar o status dos dispositivos e simplificar a configuração e manutenção de rotina.
O gerenciamento baseado em nuvem é útil quando equipamentos OLT são instalados em diferentes edifícios, salas de acesso remoto, locais de pequenas empresas ou projetos residenciais distribuídos. Reduz a necessidade de visitas repetidas ao local e fornece uma maneira mais consistente de gerenciar vários dispositivos de acesso.
O G01 também pode ser integrado em ambientes de gerenciamento local adequados. O método de gerenciamento disponível deve ser selecionado de acordo com a arquitetura de rede do projeto, permissões de usuário e fluxo de trabalho de manutenção.
O HSGQ-G01 combina acesso GPON com múltiplas opções de uplink Ethernet. Sua interface GPON suporta taxas de transmissão GPON padrão, enquanto as quatro portas Gigabit Ethernet e uma porta 10G SFP+ fornecem maneiras flexíveis de conectar o OLT a um switch de agregação, roteador ou rede de fibra upstream.
O uplink 10G SFP+ pode ser selecionado para projetos que exigem maior capacidade de agregação ou uma conexão mais longa baseada em fibra à rede principal. As portas RJ45 4GE podem ser usadas onde as conexões Ethernet de cobre são mais convenientes para equipamentos locais.
Essa combinação permite que o G01 suporte diferentes layouts de rede sem a necessidade de um chassi grande. A taxa de transferência real depende da taxa de divisão do GPON, do perfil de tráfego, da configuração do uplink, do orçamento óptico e do número de usuários ativos.
As aberturas de ventilação e o layout do chassi suportam o fluxo de ar natural ao redor do dispositivo, ajudando a dissipar o calor durante a operação sem depender de um sistema de resfriamento complexo.
O design de baixo consumo de energia torna o HSGQ-G01 adequado para salas de equipamentos compactas, gabinetes pequenos e pontos de acesso de rede local. Para uma operação estável, o dispositivo deve ser instalado com espaço suficiente ao redor das aberturas de ventilação e mantido longe de poeira excessiva, umidade e fontes diretas de calor.
Quando a OLT é instalada em um gabinete fechado, a ventilação geral do gabinete e a temperatura ambiente devem ser consideradas como parte do projeto da rede.
O HSGQ-G01 suporta funções VLAN para separar e organizar diferentes tipos de tráfego de rede. A configuração da VLAN pode ser usada para distinguir o acesso do usuário, o tráfego de gerenciamento, o tráfego de serviço ou outros segmentos lógicos da rede de acordo com os requisitos do projeto.
O isolamento de VLAN é especialmente útil em redes que atendem a vários usuários, departamentos, edifícios ou tipos de serviços. Ajuda os administradores a aplicar diferentes políticas de acesso e a gerenciar o tráfego com mais clareza.
O dispositivo também suporta espionagem IGMP e controle multicast flexível. Essas funções podem ajudar a reduzir o encaminhamento multicast desnecessário quando a rede transporta IPTV, monitoramento de vídeo ou outros serviços multicast.
O HSGQ-G01 pode ser usado em bairros residenciais, vilas comerciais, escritórios de pequenas empresas, fábricas inteligentes, instalações de saúde, shopping centers, campi escolares e redes de monitoramento.
Sua arquitetura de porta única é adequada para projetos de acesso localizado ou de baixa densidade, onde uma OLT compacta é mais fácil de implantar do que uma plataforma maior baseada em rack. As quatro portas GE RJ45 e o uplink 10G SFP+ também oferecem flexibilidade para conectar switches locais, roteadores ou equipamentos de agregação.
Para projetos maiores com maior densidade de assinantes ou múltiplas rotas PON, a categoria HSGQ Mini OLT oferece opções adicionais de capacidade de porta.
O HSGQ-G01 fornece uma tabela de endereços MAC de 16K para gerenciar dispositivos de rede conectados. Ele suporta DBA flexível e controle de velocidade de tráfego upstream e downstream para ajudar a distribuir a largura de banda disponível de acordo com os requisitos do serviço.
A OLT também suporta agregação de portas, controle de tráfego baseado em portas e modelagem de tráfego. Essas funções ajudam os administradores de rede a organizar recursos de uplink e a aplicar políticas de tráfego mais deliberadas nas portas conectadas.
O G01 suporta identificação automática de ONU, descoberta automática e registro automático. Essas funções ajudam a simplificar o processo de integração de novos terminais ONU na rede GPON.
A descoberta automática pode reduzir a verificação manual durante a implantação, enquanto o registro automático ajuda as operadoras a concluir o provisionamento de acesso básico com mais eficiência. Os perfis de autenticação e serviço ainda devem ser configurados de acordo com os requisitos da OLT, ONU e operadora de rede.
O HSGQ-G01 suporta configuração de VLAN para separação lógica de rede e gerenciamento de serviços. Ele também fornece suporte multicast flexível e controlável para redes que transportam vídeo, IPTV, monitoramento ou outros serviços baseados em multicast.
A espionagem IGMP é suportada para ajudar a OLT a monitorar a atividade do grupo multicast e evitar o encaminhamento desnecessário de multicast para portas que não requerem o serviço.
O controle de tráfego baseado em porta permite que os administradores apliquem diferentes políticas de tráfego a portas ou conexões de serviço específicas. A modelagem de tráfego pode ser usada para gerenciar o uso da largura de banda e ajudar a manter uma experiência de rede mais previsível quando vários terminais compartilham a mesma rede de acesso GPON.
O G01 oferece suporte ao gerenciamento em nuvem por meio da plataforma HSGQ Cloud. Isso permite que projetos de rede adequados utilizem gerenciamento centralizado de dispositivos, monitoramento de status e funções de manutenção de rotina por meio de um ambiente de gerenciamento remoto.
O HSGQ-G01 suporta módulos de uplink elétricos e ópticos. Isto permite que a configuração do uplink seja selecionada de acordo com a infraestrutura de rede disponível, distância de transmissão, equipamento de agregação e orçamento do projeto.
O G01 suporta diagnóstico de link óptico com um mecanismo completo de alerta. Isso ajuda o pessoal de manutenção a identificar condições anormais de link óptico e a responder mais rapidamente durante a solução de problemas de rede.
O diagnóstico óptico deve ser usado em conjunto com testes de potência óptica, inspeção de conectores, verificação de rota de fibra e monitoramento de status de ONU para um processo completo de detecção de falhas.
O HSGQ-G01 suporta fonte de alimentação dupla para maior confiabilidade de energia. Uma configuração de alimentação dupla pode fornecer um caminho de alimentação adicional para projetos onde a continuidade do serviço e a disponibilidade do equipamento são importantes.
O arranjo exato de energia deve ser selecionado de acordo com o design do projeto e a configuração do pedido.
O gabinete estilo cassete 1U economiza espaço de instalação e suporta operação com baixo consumo de energia. É adequado para gabinetes pequenos, salas de acesso e implantações de rede localizadas onde um chassi OLT de tamanho normal pode não ser necessário.
O G01 suporta módulos de uplink elétricos e ópticos, permitindo que o dispositivo seja adaptado a diferentes estruturas de rede. Os uplinks de cobre podem ser usados para equipamentos de agregação próximos, enquanto os uplinks ópticos são adequados para conexões baseadas em fibra e rotas de acesso mais longas.
Cada porta PON suporta até 128 terminais sob a taxa de divisão planejada, orçamento óptico, alocação de largura de banda e condições de serviço. Como o HSGQ-G01 possui uma porta GPON, o dispositivo completo suporta até 128 ONUs em configuração completa.
A capacidade real de implantação deve ser avaliada de acordo com a largura de banda de serviço necessária, perda óptica, compatibilidade ONU e atividade esperada do usuário.
Um GPON Mini OLT de porta única é adequado quando o projeto requer uma rota de acesso PON com um número moderado de terminais. Pode ser considerado para:
Pequenos ISPs e redes comunitárias de banda larga
Edifícios residenciais e pequenos projetos de FTTH
SOHO e escritórios de pequenas empresas
Prédios escolares e pequenas redes de campi
Redes locais de vigilância e monitoramento
Locais remotos com espaço limitado para equipamentos
Projetos piloto e expansão faseada da rede
Para projetos que exigem múltiplas rotas PON, maior densidade de assinantes ou maior redundância, um OLT GPON multiportas pode ser mais apropriado.
O HSGQ-G01 pode suportar até 128 terminais GPON através de uma rede óptica dividida planejada. Contudo, o número máximo de ONUs conectadas não deve ser usado como único critério de projeto.
Antes da implantação, os planejadores de rede devem avaliar:
Proporção de divisão necessária e disposição do divisor
Distância da fibra e perda óptica total
Classe óptica GPON e orçamento de energia
Tráfego downstream e upstream esperado
Autenticação ONU e compatibilidade OMCI
Requisitos de VLAN, multicast e QoS
Capacidade de uplink disponível
A linha de produtos HSGQ ONU/ONT pode ser revisada ao selecionar dispositivos terminais para a rede de acesso GPON.
O G01 suporta identificação automática, descoberta automática e registro automático da ONU para simplificar a integração do terminal. Após a detecção de uma ONU, o operador pode aplicar o perfil de acesso necessário, configuração de VLAN, política de largura de banda e configurações de serviço.
Um fluxo de trabalho de ativação típico inclui:
Conecte o caminho óptico GPON e verifique o link óptico.
Confirme se a ONU foi detectada pela OLT.
Registre ou autorize a ONU de acordo com a política do projeto.
Aplique o perfil VLAN e DBA necessário.
Teste o acesso Ethernet, serviços multicast e comunicação de gerenciamento.
Registre o status da ONU e a configuração do serviço para manutenção futura.
O fluxo de trabalho exato depende da versão do software OLT, modelo ONU, método de autenticação e plataforma de gerenciamento de rede.
O HSGQ-G01 combina gerenciamento de nuvem com funções de gerenciamento de rede local para diferentes ambientes operacionais. O gerenciamento em nuvem é útil para sites distribuídos, enquanto o gerenciamento local pode ser preferido para redes fechadas ou projetos com requisitos específicos de controle de acesso.
Durante a manutenção, os operadores podem revisar o status da PON, o status do uplink, as informações de desempenho, o status do sistema, os alarmes e as informações do usuário ou de registro. As funções de diagnóstico e aviso do link óptico podem ajudar ainda mais na solução de problemas quando uma ONU perde a conexão ou o caminho óptico se torna instável.
Um fluxo de trabalho de gerenciamento claro deve incluir nomenclatura de dispositivos, agrupamento de projetos, permissões de usuário, backup de configuração, planejamento de firmware e registros de manutenção.
Antes de adquirir o HSGQ-G01, os compradores devem confirmar as seguintes informações do projeto:
Número de ONUs necessárias e crescimento futuro esperado
Razão de divisão GPON e perda óptica estimada
Modelos ONU e requisitos de autenticação
Tipo de uplink necessário: GE RJ45 ou 10G SFP+
Requisitos de VLAN, multicast, DBA e controle de tráfego
Preferência de gerenciamento local ou em nuvem
Requisitos de redundância de energia
Tamanho do gabinete de instalação e condições de ventilação
Temperatura operacional e ambiente do local
Fornecer essas informações durante a fase de consulta ajuda a equipe técnica a recomendar um GPON OLT adequado e uma configuração ONU correspondente.
Um GPON OLT de 1 porta possui uma interface GPON PON para conectar uma rede de distribuição óptica passiva. O HSGQ-G01 pode suportar até 128 terminais GPON sob uma taxa de divisão, orçamento óptico e design de serviço adequados.
O HSGQ-G01 é um GPON Mini OLT. Deve ser selecionado para redes GPON. Projetos que utilizam EPON, XGS-PON ou outra tecnologia PON devem escolher um modelo projetado para esse padrão específico.
O G01 oferece quatro portas Gigabit Ethernet e um uplink 10G SFP+. As portas GE são adequadas para conexões de cobre próximas, enquanto a interface 10G SFP+ pode ser usada quando um uplink baseado em fibra ou de maior capacidade é necessário.
A compatibilidade de ONUs de terceiros depende do comportamento do OMCI, autenticação, configuração de VLAN, perfis de serviço e implementação de firmware. Recomenda-se verificar o modelo específico da ONU e os serviços necessários antes de fazer um pedido de projeto.
Sim. Seu design de porta única, suporte para até 128 terminais GPON, opções flexíveis de uplink, registro automático ONU e gerenciamento de nuvem o tornam adequado para pequenos ISPs, comunidades, SOHO e redes de acesso de pequenas empresas.
O HSGQ-G01 oferece suporte ao gerenciamento em nuvem e também pode ser integrado em ambientes de gerenciamento local adequados. O método de gerenciamento final depende da arquitetura de rede do projeto, das permissões de acesso e da configuração da plataforma.
O dispositivo usa um design de dissipação de calor baseado em ventilação que suporta o fluxo de ar natural. Deve ser instalado em local com espaço e ventilação adequados, principalmente quando colocado dentro de um gabinete.
Uma OLT de porta única pode suportar o crescimento gradual dentro da sua capacidade PON disponível. Se o projeto posteriormente exigir mais rotas PON ou uma densidade de assinantes mais alta, OLTs adicionais ou um modelo de porta mais alta poderão ser necessários.
Os compradores devem fornecer a quantidade necessária de ONUs, taxa de divisão alvo, distância de fibra, tipo de uplink, modelos ONU, requisitos de VLAN ou multicast, preferência de gerenciamento e ambiente de instalação. Estas informações ajudam a confirmar a configuração adequada e a compatibilidade da rede.
Compartilhe sua quantidade de ONU, taxa de divisão, distância de fibra, requisitos de uplink e preferência de gerenciamento com a equipe HSGQ. Podemos ajudá-lo a avaliar a configuração GPON OLT correta para sua implantação FTTH ou FTTx.
1 porta GPON | Até 128 ONUs | Uplink 4GE + 10G SFP+
