HSGQ-G02
| Quantidade: | |
|---|---|

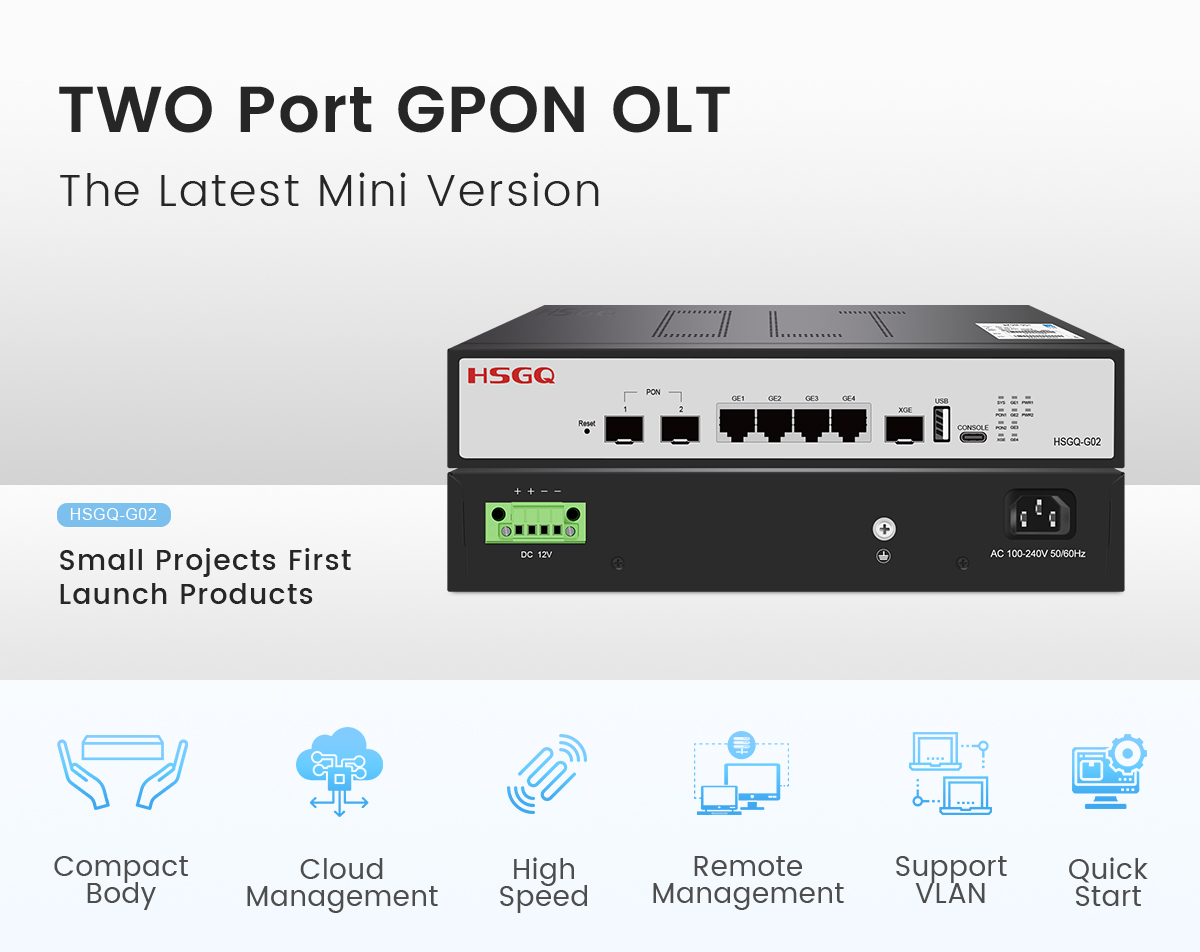

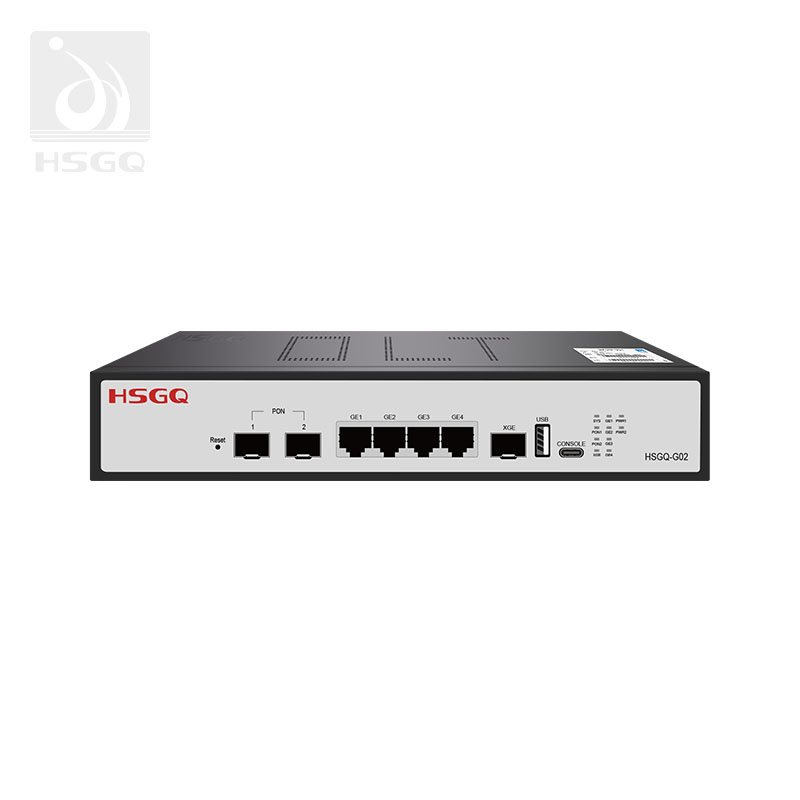

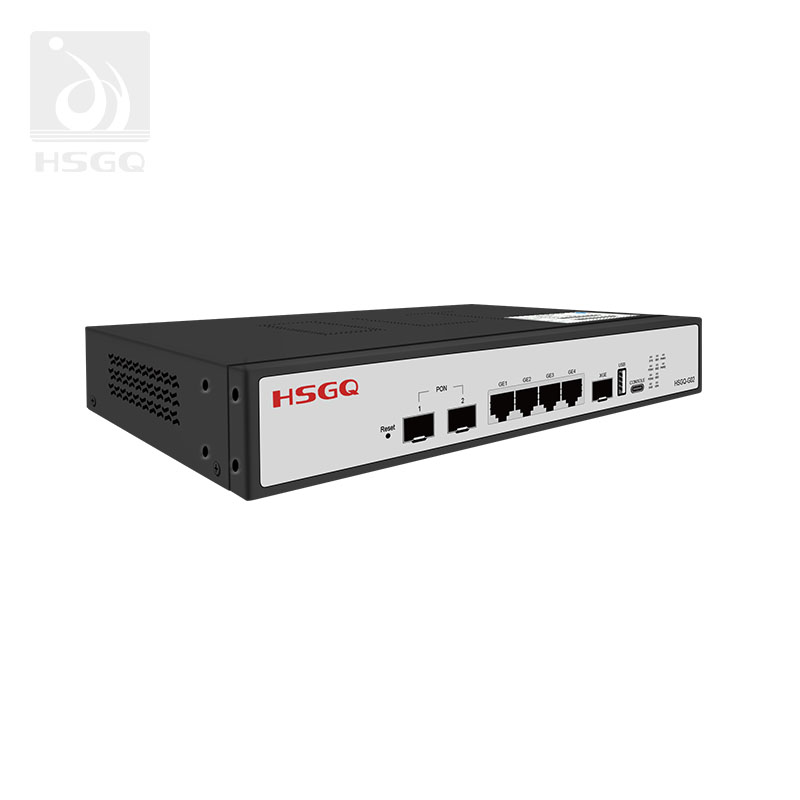

HSGQ-G02 é um cassete GPON OLT de pequena capacidade projetado para projetos que requerem mais de uma rota de acesso PON. Ele está em conformidade com os requisitos ITU-T G.984/G.988 e suporta acesso GPON, gerenciamento de link óptico, controle de serviço, manutenção e monitoramento de rede.
Ao contrário de um GPON OLT de porta única, o G02 fornece duas portas GPON de downlink. Isso permite que as operadoras de rede dividam os usuários por prédio, andar, área de serviço ou fase de implantação, em vez de colocar todos os terminais em uma rota PON.

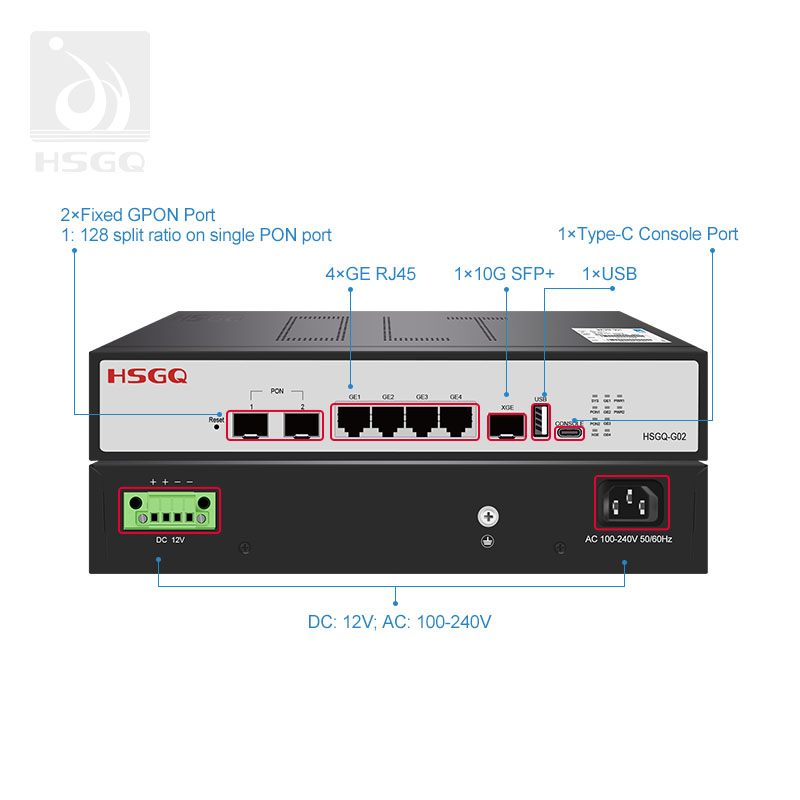

O dispositivo também inclui quatro portas GE RJ45 e um uplink 10G SFP+. Com altura de 1U, caixa compacta e funções de gerenciamento flexíveis, o G02 é adequado para pequenas redes ISP, acesso de banda larga empresarial, projetos residenciais, vigilância por vídeo e aplicações de Internet das Coisas.
A linha de produtos HSGQ GPON OLT inclui capacidades adicionais de portas PON para projetos que exigem maior expansão da rede.
Item | HSGQ-G02 |
Interface | 2*GPON |
4*GE RJ45 | |
1*10G SFP+ | |
Pon | ITU.T G.984.X/G.988; |
Modos de autenticação de senha | |
Acesso ao terminal de até 20 km em uma única fibra | |
1: 128 relação dividida na porta Pon única | |
Algoritmo DBA, e a partícula é de 64kbit/s | |
Função padrão de gerenciamento OMCI | |
Upgrade de software em lote onu | |
Detecção de parâmetros ópticos da porta PON | |
Registro automático ONU vinculado ao perfil padrão | |
Clarão | 128 MB |
Ddr | 512m |
Tamanho | 250 mm x 180mm x 44mm |
Peso | ＜ 5kg |
Portas de gerenciamento | Porta de console |
Ambiente | Temperatura de operação: -10 ° C ~ 55 ° C. |
Temperatura de armazenamento: -40 ° C ~ 70 ° C. | |
Umidade de armazenamento: 5% ~ 95% (sem condensação) | |
Fonte de energia | DC 12V |
Design de redundância | A fonte de alimentação dupla pode ser escolhida |
Suporte a entrada AC+CC | |
Consumo de energia | ＜ 10W |
Recursos de gerenciamento de plataforma | Lista de dispositivos |
Gerenciamento de projetos | |
Versão da versão | |
Lisense Management | |
Gerenciamento de permissão | |
Gerenciamento de usuários | |
Configuração e gerenciamento | CLI, Web, SNMP, NMS e nuvem |
Atualização de software e bootROM por TFTP e FTP | |
Prompt de comando chinês/ inglês | |
Diagnóstico de ping e depuração | |
Gerenciamento de usuário/log/alarme | |
Status | Status do PON |
Status de uplink | |
Monitor de desempenho | |
Monitor do sistema | |
Função L2 | Apoie VLAN |
Espelho da porta de suporte | |
Apoie o controle de tempestades | |
Apoie Snooping/Proxy IGMP | |
Suporte Mac Black Hole | |
Isolamento da porta de suporte | |
Encrio de dados de transmissão de porta PON |
Cada porta GPON do HSGQ-G02 suporta até 128 terminais sob a taxa de divisão planejada, orçamento óptico, alocação de largura de banda e condições de serviço. Com duas portas PON, o dispositivo completo pode suportar até 256 ONUs em configuração completa.
A arquitetura de porta dupla oferece mais flexibilidade quando a rede atende vários edifícios ou grupos de usuários. Por exemplo:
A PON 1 pode atender um edifício residencial enquanto a PON 2 atende outro.
A PON 1 pode ser atribuída a usuários regulares de banda larga, enquanto a PON 2 atende um escritório separado ou área de monitoramento.
Uma nova zona de acesso pode ser conectada à segunda porta PON sem alterar a primeira rota.
Duas rotas PON podem ser planejadas separadamente para simplificar a distribuição óptica e a manutenção.
O número máximo de ONUs conectadas ainda deve ser avaliado em conjunto com a estrutura do divisor, perda óptica, largura de banda do serviço, compatibilidade da ONU e demanda de tráfego esperada.

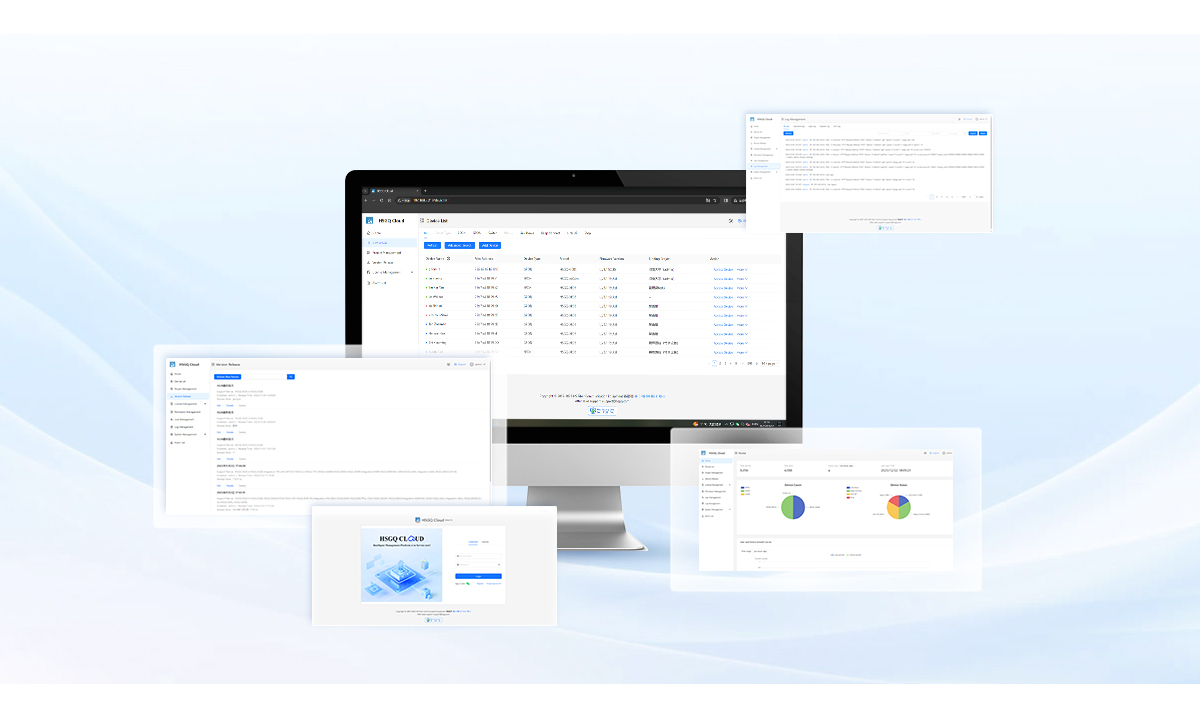

O HSGQ-G02 oferece suporte ao gerenciamento de nuvem HSGQ para operação centralizada da OLT. A plataforma em nuvem pode ajudar os administradores a organizar dispositivos, gerenciar projetos, revisar o status da rede e simplificar a manutenção de rotina.
Para um dispositivo PON duplo, o gerenciamento centralizado é especialmente útil quando as duas portas PON atendem edifícios, andares ou zonas de serviço diferentes. Os operadores podem manter uma visão mais clara das atribuições portuárias e dos terminais conectados sem lidar com cada rota de acesso separadamente.
O G02 também pode ser integrado em ambientes adequados de gerenciamento de rede local. O método de gerenciamento preferido depende da política de segurança do projeto, da topologia da rede, das permissões do usuário e dos requisitos de manutenção.
O HSGQ-G02 fornece quatro portas Gigabit Ethernet e um uplink 10G SFP+ para conectar o OLT a switches de agregação, roteadores ou redes de fibra upstream.
A porta 10G SFP+ pode ser usada quando as duas portas GPON precisam compartilhar um uplink de fibra de maior capacidade. As quatro portas GE RJ45 oferecem opções adicionais para conexões locais de cobre ou equipamentos de agregação próximos.
Esta combinação de uplink ajuda o G02 a suportar diferentes estruturas de rede:
Uplink baseado em fibra para um switch central ou de agregação
Conexão Ethernet de cobre para equipamentos de rede local
Implantação mista de uplink elétrico e óptico
Planejamento de agregação separado para diferentes áreas de serviço
Planejamento de uplink de maior capacidade para tráfego PON duplo
A capacidade de uplink disponível não representa a velocidade garantida de cada assinante. O desempenho real do serviço depende da taxa de divisão do GPON, do perfil de tráfego, da utilização do uplink, da configuração da ONU e do design da rede.

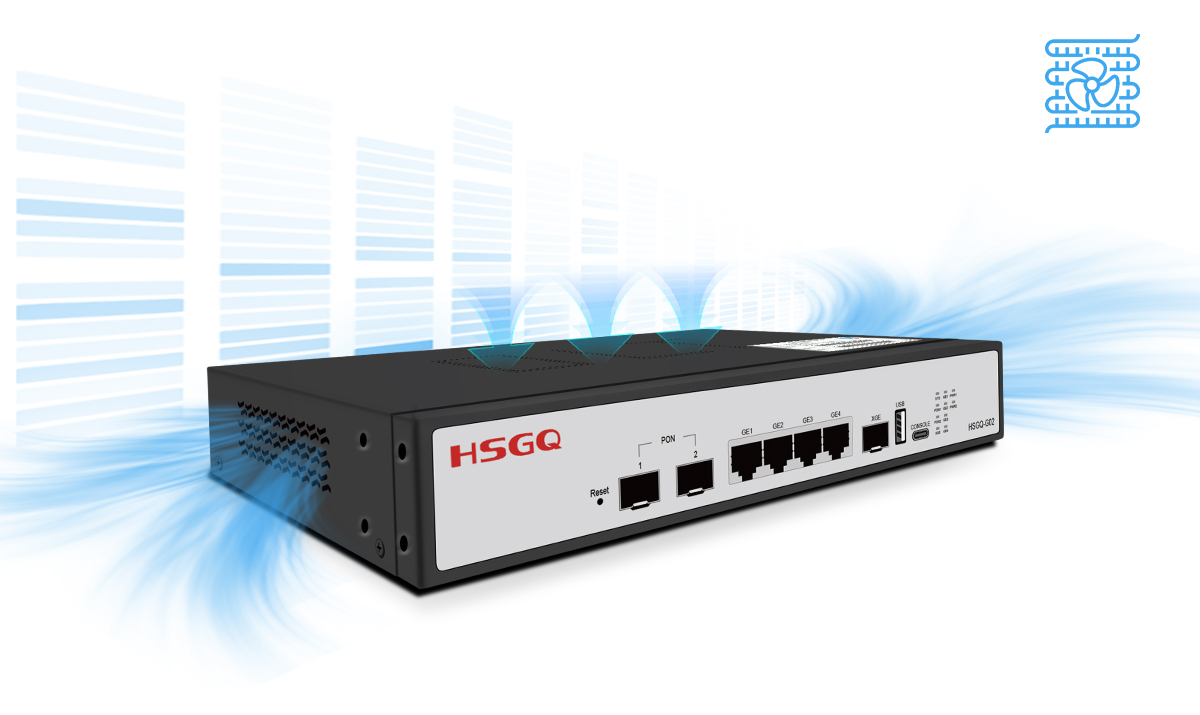

O HSGQ-G02 usa um gabinete compacto estilo cassete 1U que economiza espaço de instalação em gabinetes de equipamentos, salas de acesso e instalações de rede local.
As aberturas de ventilação e o layout interno do chassi suportam o fluxo de ar natural e ajudam a dissipar o calor durante a operação normal. O design de baixo consumo de energia torna o dispositivo adequado para implantações compactas onde o espaço de instalação e o consumo de energia devem ser controlados.
Quando o G02 for instalado em um gabinete, deverá ser mantido espaço suficiente ao redor das aberturas de ventilação. O gabinete também deve ser protegido contra poeira excessiva, umidade e fontes diretas de calor.

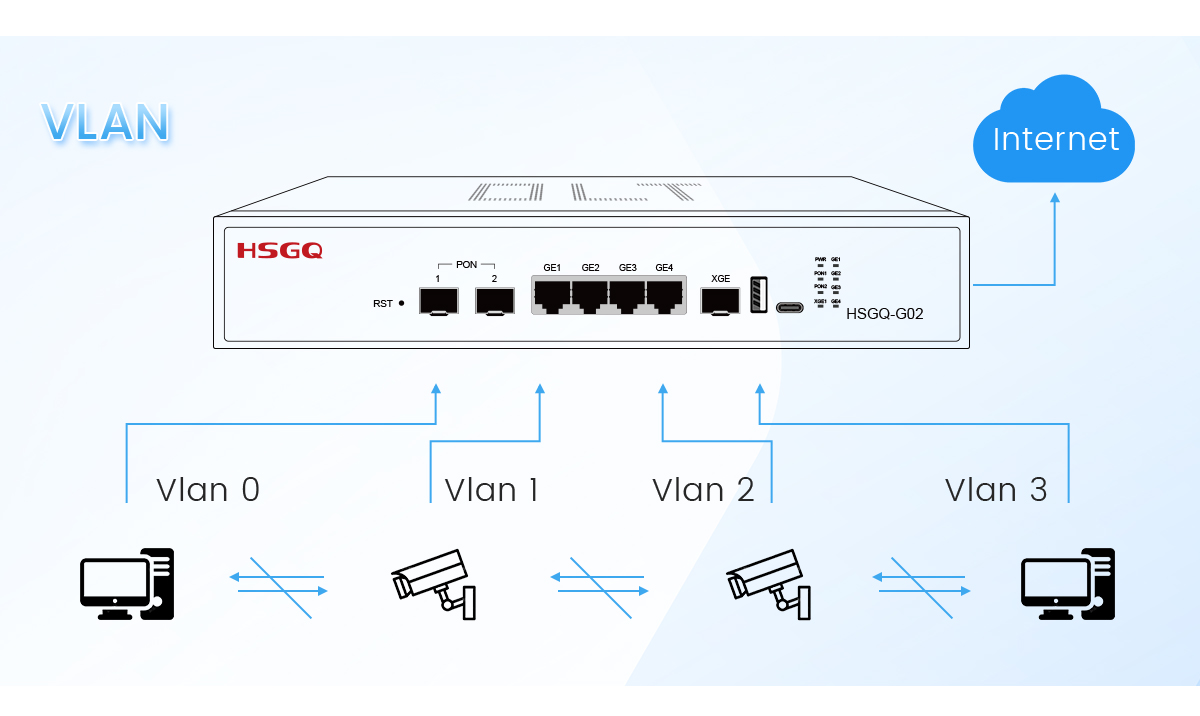

O HSGQ-G02 suporta configuração de VLAN para separação lógica de rede e gerenciamento de tráfego. As VLANs podem ser usadas para organizar usuários, tipos de serviços, tráfego de gerenciamento ou diferentes zonas de acesso dentro da rede GPON.
Com duas portas PON, o planejamento de VLAN pode ser combinado com a separação física de PON. Por exemplo, uma porta PON pode servir uma área de escritório e outra pode servir uma área residencial, enquanto as VLANs fornecem separação lógica adicional dentro de cada rota de acesso.
O G02 também suporta controle multicast flexível e espionagem IGMP. Essas funções são úteis para IPTV, monitoramento de vídeo, serviços de transmissão e outras aplicações que dependem de tráfego multicast.
As configurações de VLAN e multicast devem ser combinadas com o switch upstream, roteador, arranjo de divisor, perfis ONU e plataforma de serviço antes da implantação.
O HSGQ-G02 é adequado para projetos de rede que necessitam de duas rotas de acesso GPON em um dispositivo compacto. Seus cenários de aplicação incluem:
Distritos residenciais e redes FTTH com vários edifícios
Acesso de banda larga para pequenas empresas
Vilas comerciais e edifícios de escritórios
Redes de videovigilância
Fábricas inteligentes e monitoramento industrial
Hospitais e instalações de saúde
Shopping centers e supermercados
Campi escolares e redes locais de educação
Redes de acesso à Internet das Coisas
Para projetos que exigem uma única rota PON e menos terminais, o Mini OLT GPON de 1 porta HSGQ-G01 pode ser uma opção inicial mais adequada. O G02 é mais adequado para projetos que necessitam de duas rotas PON ou maior capacidade de acesso.
Item | HSGQ-G02 | |
|---|---|---|
Portas GPON | 1 | 2 |
Capacidade máxima da ONU | Até 128 ONUs | Até 256 ONUs |
Máximo de Terminais por PON | Até 128 | Até 128 |
Portas GE RJ45 | 4 | 4 |
Uplink 10G SFP+ | 1 | 1 |
Estrutura de rede típica | Rota de acesso PON única | Duas rotas de acesso PON independentes |
Implantação recomendada | Pequenos projetos FTTH ou SOHO de zona única | FTTH multizona, pequenos ISPs, redes empresariais e de vigilância |
Expansão de capacidade | Adicione outro OLT quando uma segunda rota PON for necessária | Fornece duas rotas PON em um dispositivo compacto |
Principal vantagem de planejamento | Menor capacidade inicial e implantação simples | Maior capacidade e separação de áreas físicas mais fácil |
Escala de usuário adequada | Redes de acesso pequenas ou de baixa densidade | Redes de acesso de pequena e média densidade |
A escolha real deve ser baseada no número necessário de ONUs, no layout do edifício, na proporção de divisão, no orçamento óptico, na demanda de tráfego e no plano de expansão futuro.
O HSGQ-G02 fornece uma tabela de endereços MAC de 16K para gerenciar dispositivos de rede conectados. Ele suporta alocação dinâmica de largura de banda flexível e controle de velocidade de tráfego upstream e downstream.
O DBA permite que recursos de largura de banda sejam alocados de acordo com os requisitos de tráfego de diferentes ONUs ou serviços. Isto ajuda as operadoras a gerenciar a capacidade GPON compartilhada em duas portas PON de forma mais eficaz.
O G02 suporta agregação de portas para combinar recursos de uplink disponíveis de acordo com o projeto da rede. Ele também suporta controle de tráfego baseado em porta e modelagem de tráfego.
Essas funções ajudam os administradores a aplicar diferentes políticas de largura de banda a portas, grupos de serviços ou caminhos de rede específicos. Eles são úteis quando as duas portas PON transportam diferentes níveis de tráfego de usuários ou diferentes tipos de serviços.
O HSGQ-G02 suporta identificação automática, descoberta automática e registro automático da ONU. Estas funções simplificam o processo de adição de novos terminais ONU a qualquer porta GPON.
A descoberta automática reduz a verificação manual durante a implantação, enquanto o registro automático pode acelerar a ativação do terminal quando a autenticação necessária e os perfis de serviço já estiverem preparados.
O G02 suporta VLAN para separação lógica de rede e gerenciamento de serviços. Ele também fornece suporte multicast flexível e controlável para IPTV, vigilância por vídeo, serviços de transmissão e outras aplicações multicast.
A espionagem IGMP ajuda a OLT a monitorar a atividade do grupo multicast e a reduzir o encaminhamento multicast desnecessário. Isto pode melhorar a eficiência dos serviços multicast quando vários usuários ou terminais compartilham a mesma rede de acesso GPON.
O HSGQ-G02 oferece suporte ao gerenciamento em nuvem por meio da plataforma HSGQ Cloud. Os operadores podem usar a plataforma para operação centralizada de dispositivos, gerenciamento de projetos, monitoramento de status e manutenção de rotina em ambientes de rede adequados.
O G02 suporta módulos de uplink elétricos e ópticos. Isso permite que a configuração do uplink seja selecionada de acordo com a distância da conexão, equipamento de agregação, cabeamento disponível e topologia geral da rede.
A interface 10G SFP+ pode ser usada para agregação baseada em fibra, enquanto as interfaces GE RJ45 podem suportar conexões de rede de cobre próximas.
O HSGQ-G02 fornece diagnóstico de link óptico com um mecanismo completo de alerta. Isso ajuda o pessoal de manutenção a identificar condições ópticas anormais e a responder mais rapidamente quando uma rota PON ou terminal ONU apresenta um problema de conexão.
O diagnóstico óptico deve ser usado em conjunto com testes de potência óptica, inspeção de conectores, verificação de rotas de fibra e monitoramento de status da ONU.
O G02 suporta fonte de alimentação dupla para maior confiabilidade de energia. Uma configuração de alimentação dupla pode fornecer um caminho de alimentação adicional para projetos onde a disponibilidade do serviço é importante.
O arranjo exato de energia deve ser selecionado de acordo com a configuração do projeto necessária e as especificações do pedido.
O design estilo cassete 1U economiza espaço e suporta operação com baixo consumo de energia. Ele permite que duas portas GPON sejam integradas em um dispositivo compacto, tornando o G02 adequado para gabinetes pequenos, salas de acesso local e locais de rede distribuída.
Cada porta PON suporta até 128 terminais, enquanto o dispositivo completo de porta dupla suporta até 256 ONUs em configuração completa.
Esta capacidade dá ao G02 uma clara vantagem sobre uma OLT de porta única quando um projeto requer duas rotas PON físicas, maior capacidade de terminal ou um plano de expansão mais estruturado.
Um Mini OLT GPON de 2 portas é uma escolha prática quando um projeto precisa de mais flexibilidade do que um dispositivo de porta única, mas não requer um grande chassi OLT de múltiplas portas.
O HSGQ-G02 pode ser considerado quando:
Dois edifícios ou zonas de acesso requerem rotas PON independentes.
O projeto necessita de até 256 terminais ONU.
Uma operadora de rede deseja separar grupos de usuários por porta PON física.
Um pequeno ISP planeja atender diversas comunidades ou áreas locais.
Uma rede empresarial ou de vigilância requer capacidade de acesso adicional.
O site tem espaço de instalação limitado.
O projeto precisa de capacidade de uplink 10G sem usar um chassi grande.
A rede pode se expandir além da capacidade de uma OLT de porta única.
O design de porta dupla também pode tornar a manutenção mais organizada porque diferentes áreas de acesso podem ser revisadas e gerenciadas através de interfaces PON separadas.
Cada porta GPON do HSGQ-G02 pode suportar até 128 terminais em uma configuração dividida 1:128 adequada. Porém, o número máximo de ONUs deve ser avaliado em conjunto com os seguintes fatores:
Distância da fibra e perda óptica total
Nível do divisor e proporção de divisão
Classe óptica GPON
Largura de banda downstream e upstream necessária
Número de usuários ativos
Tipo de serviço e perfil de tráfego
Autenticação ONU e compatibilidade OMCI
Requisitos de expansão futura
Um dispositivo de duas portas não duplica automaticamente a largura de banda disponível para cada usuário. Ele fornece duas rotas de acesso PON separadas e a capacidade de tráfego de cada rota deve ser planejada de forma independente.
As duas portas GPON podem ser alocadas de acordo com a estrutura física da rede. Um método de implantação comum é atribuir uma porta PON a cada edifício, andar ou zona de serviço.
Outras opções de planejamento incluem:
PON 1 para banda larga residencial e PON 2 para usuários comerciais
PON 1 para acesso regular e PON 2 para videovigilância
PON 1 para uma área existente e PON 2 para uma nova área de expansão
PON 1 e PON 2 para rotas de distribuição de fibra separadas
Uma PON para usuários primários e outra para um grupo de expansão reservado
A alocação final deve considerar rotas de fibra, localizações de divisores, energia óptica, políticas de serviço e requisitos de manutenção.
O G02 suporta identificação automática ONU, descoberta automática e registro automático em suas portas GPON. Um processo de ativação típico pode incluir:
Conecte a porta GPON à rede de distribuição óptica.
Verifique o link de fibra e a potência óptica.
Confirme se a ONU foi detectada.
Registre ou autorize a ONU de acordo com a política do projeto.
Aplique a VLAN, o DBA e o perfil de serviço necessários.
Teste o acesso Ethernet, o serviço multicast e a comunicação de gerenciamento.
Registre o status da ONU e a atribuição de porta.
O mesmo processo pode ser aplicado a ambas as portas PON, embora o perfil real possa variar de acordo com o edifício, área de serviço ou grupo de usuários.
Um OLT dual-PON requer gerenciamento claro de dispositivos e portas. O HSGQ-G02 oferece suporte ao gerenciamento em nuvem e pode ser usado com plataformas de gerenciamento local adequadas.
Os administradores devem manter registros claros para:
Atribuição de porta PON
Divisor e rota de fibra
Informações de registro da ONU
VLAN e perfis de serviço
DBA e políticas de controle de tráfego
Avisos de link óptico
Permissões de usuário e manutenção
Mudanças de configuração e registros de atualização
O gerenciamento organizado ajuda a reduzir a confusão quando as duas portas PON atendem áreas ou tipos de serviço diferentes.
Antes de solicitar um orçamento, os compradores devem preparar as seguintes informações do projeto:
Número necessário de portas GPON
Quantidade esperada de ONU em cada porta PON
Proporção de divisão necessária
Distância estimada de fibra e perda óptica
Modelos ONU e método de autenticação
Tipo de uplink necessário
Necessidade de agregação 10G SFP+
Requisitos de VLAN, multicast e controle de tráfego
Preferência de gerenciamento local ou em nuvem
Requisito de fonte de alimentação dupla
Gabinete de instalação e condições de ventilação
Expansão futura planejada
Essas informações ajudam a equipe técnica a confirmar se um GPON OLT de 2 portas é adequado para a implantação FTTH ou FTTx necessária.
O G01 fornece uma porta GPON e suporta até 128 ONUs, enquanto o G02 fornece duas portas GPON e suporta até 256 ONUs em configuração completa. O G02 é mais adequado quando a rede requer duas rotas PON físicas ou capacidade de expansão adicional.
Sim. As duas portas PON podem ser planejadas para diferentes edifícios, andares, zonas de serviço ou grupos de usuários. O arranjo final depende da estrutura de distribuição da fibra, do projeto do divisor, do orçamento óptico e da política de serviço.
Cada porta PON suporta até 128 terminais sob a taxa de divisão planejada e condições ópticas. A capacidade total do dispositivo é de até 256 ONUs quando ambas as portas PON estão totalmente configuradas.
Sim. A arquitetura dual-PON, capacidade 256-ONU, uplink 10G SFP+, gerenciamento de tráfego, registro automático ONU e gerenciamento de nuvem o tornam adequado para pequenos ISPs e projetos de acesso de banda larga localizada.
O HSGQ-G02 é um GPON OLT. Deve ser implantado com ONUs GPON compatíveis. Projetos que utilizam EPON, XGS-PON ou outro padrão PON devem selecionar um produto projetado para essa tecnologia.
Não. A porta 10G SFP+ oferece uma opção de uplink de maior capacidade para tráfego agregado. O desempenho individual do usuário depende da capacidade da porta GPON, da taxa de divisão, da configuração do DBA, do perfil da ONU e do tráfego geral da rede.
A compatibilidade depende do comportamento do OMCI, da autenticação, das configurações de VLAN, dos perfis de serviço e da implementação do firmware. Modelos específicos de ONU devem ser testados ou confirmados antes de um pedido de projeto ser feito.
O dispositivo suporta gerenciamento em nuvem e também pode ser usado com ambientes de gerenciamento local adequados. O método de gerenciamento final depende da arquitetura da rede, das permissões de acesso e dos requisitos do projeto.
O G02 suporta fonte de alimentação dupla. A configuração exata de energia deve ser selecionada de acordo com os requisitos de confiabilidade do projeto e a configuração do pedido.
Sim. Suas duas portas PON e capacidade de até 256 ONU oferecem mais espaço para crescimento do que uma OLT de porta única. É adequado para projetos que exigem a adição posterior de um segundo edifício, área de serviço ou grupo de usuários.
Planejando uma rede para vários edifícios, zonas de serviço ou até 256 terminais ONU? Compartilhe sua capacidade PON, proporção de divisão, requisitos de uplink e plano de expansão com a equipe HSGQ.
2 portas GPON | Até 256 ONUs | Uplink 4GE + 10G SFP+
