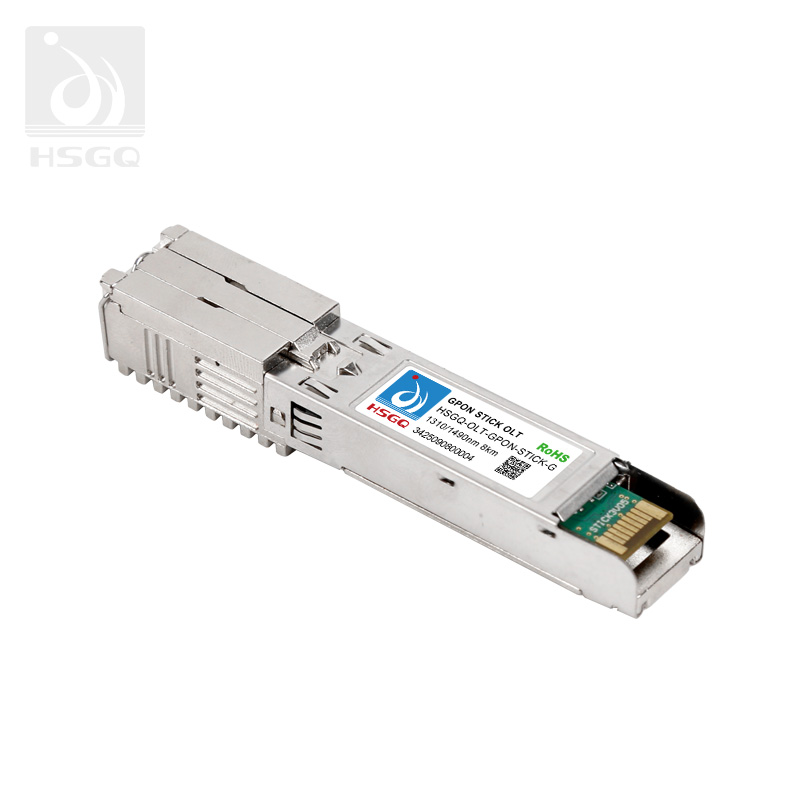

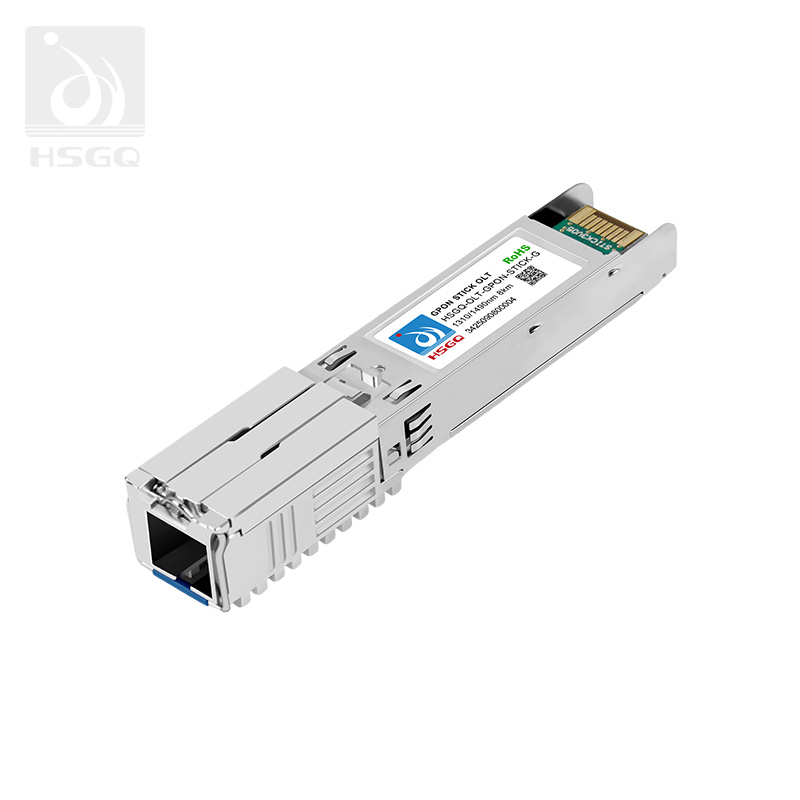

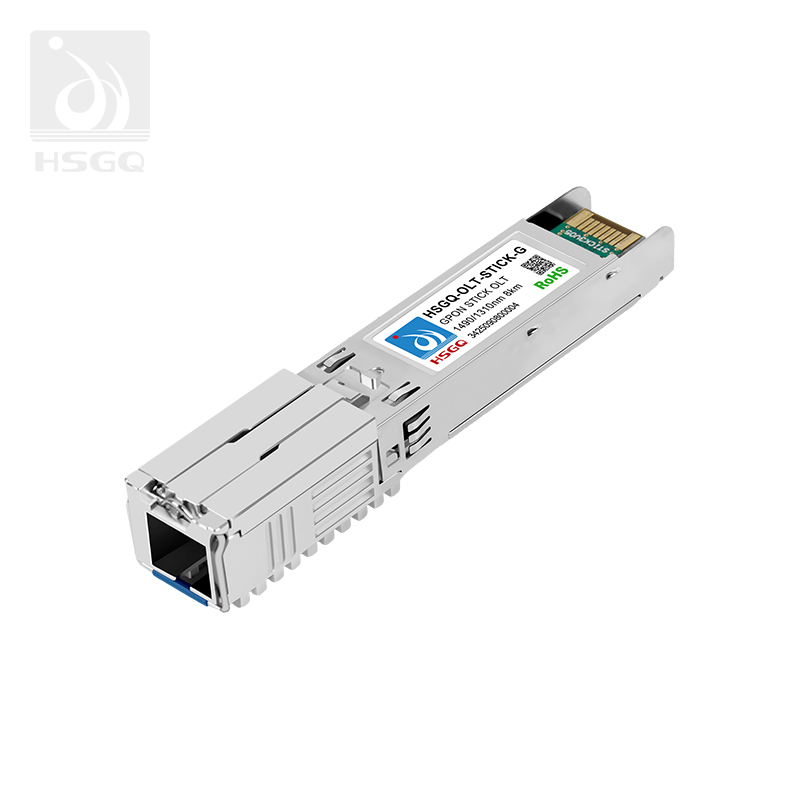

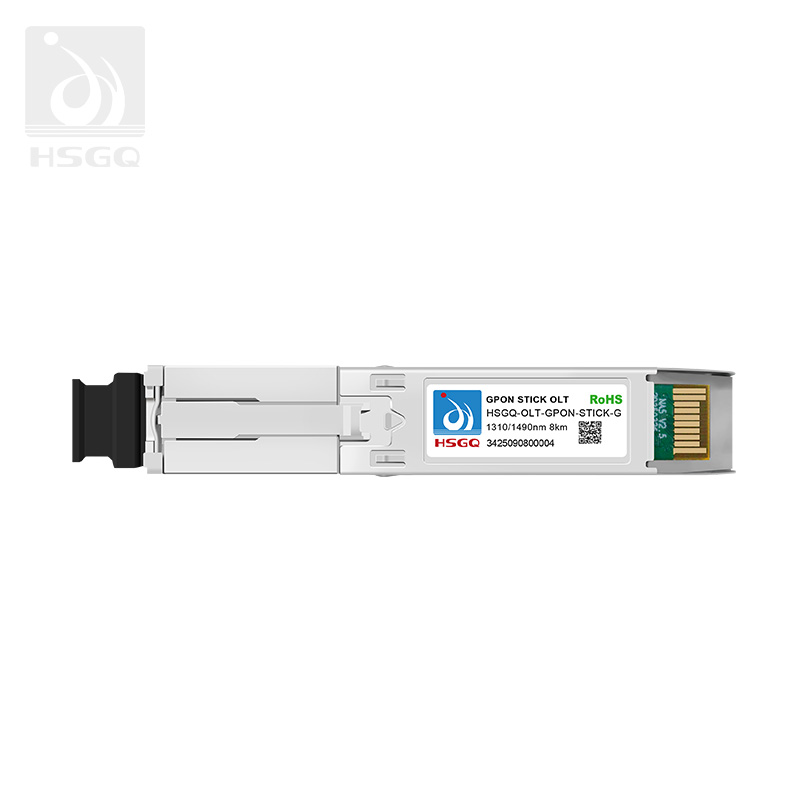

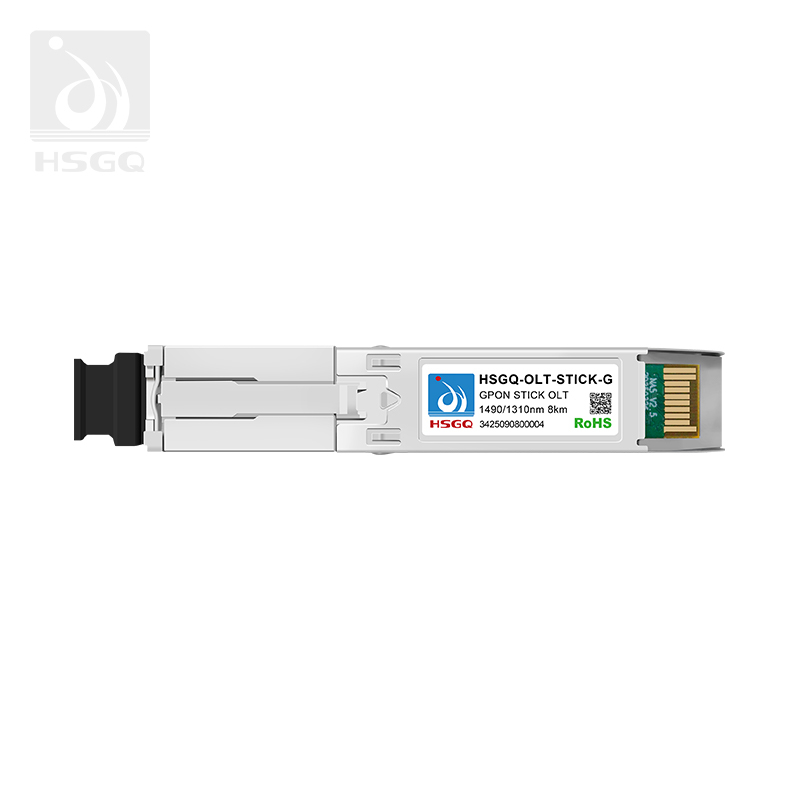

HSGQ-OLT-GPON-STICK-G
| Quantidade: | |
|---|---|
HSGQ-OLT-GPON-STICK-G combina um transceptor de fibra óptica com um GPON OLT Stick para ajudar a atualizar o equipamento tradicional de comunicação de dados para uma rede de acesso totalmente óptica.
Seu design modular torna a configuração das portas mais flexível e permite que a função GPON seja integrada em equipamentos de rede compatíveis com portas ópticas. Isso pode reduzir a necessidade de um chassi OLT separado em implantações distribuídas ou com espaço limitado.
O GPON OLT Stick foi projetado para facilitar a instalação, solução de problemas, substituição e manutenção. Também pode ajudar as operadoras a adaptar a rede de acesso aos diferentes requisitos de negócios, ao mesmo tempo que controlam o espaço do equipamento e os custos de implantação.
Ao planejar uma rede completa de acesso de fibra, a linha de produtos HSGQ GPON inclui GPON OLTs, ONUs e equipamentos de acesso óptico relacionados.
Item | HSGQ-GS01KIT |
Interface do usuário | 1*GPON |
1*GE RJ45 | |
Pon | Porta PON: slot PON SFP+ (20 pinos) |
Tipo GPON: Classe B+ | |
Proporção de divisão: 1:32 (Máximo) | |
Largura de banda | Upstream 1,244 Gbps; Downstream de 2,488 Gbps |
Distância | 8 km |
Dimensions | 75*12*22mm |
Ambiente | Temperatura de trabalho: -10°C~40°C |
Temperatura de armazenamento: -20°C~85°C | |
Umidade: 10%~95% (sem condensação) | |
Fonte de energia | CC 5 V |
Consumo de energia | <3W |
Recursos da plataforma | Apoie o registro automático |
Ativar manualmente a ONU | |
P2P | |
Taxa Obrigatória | |
Capa off-line | |
Mostrar | Exibição de falhas de suporte |
Exibição de status de suporte | |
Configuração e Gerenciamento | WEB |
Atualização de Firmware | |
Atualização em lote de até 5 dispositivos ONU |

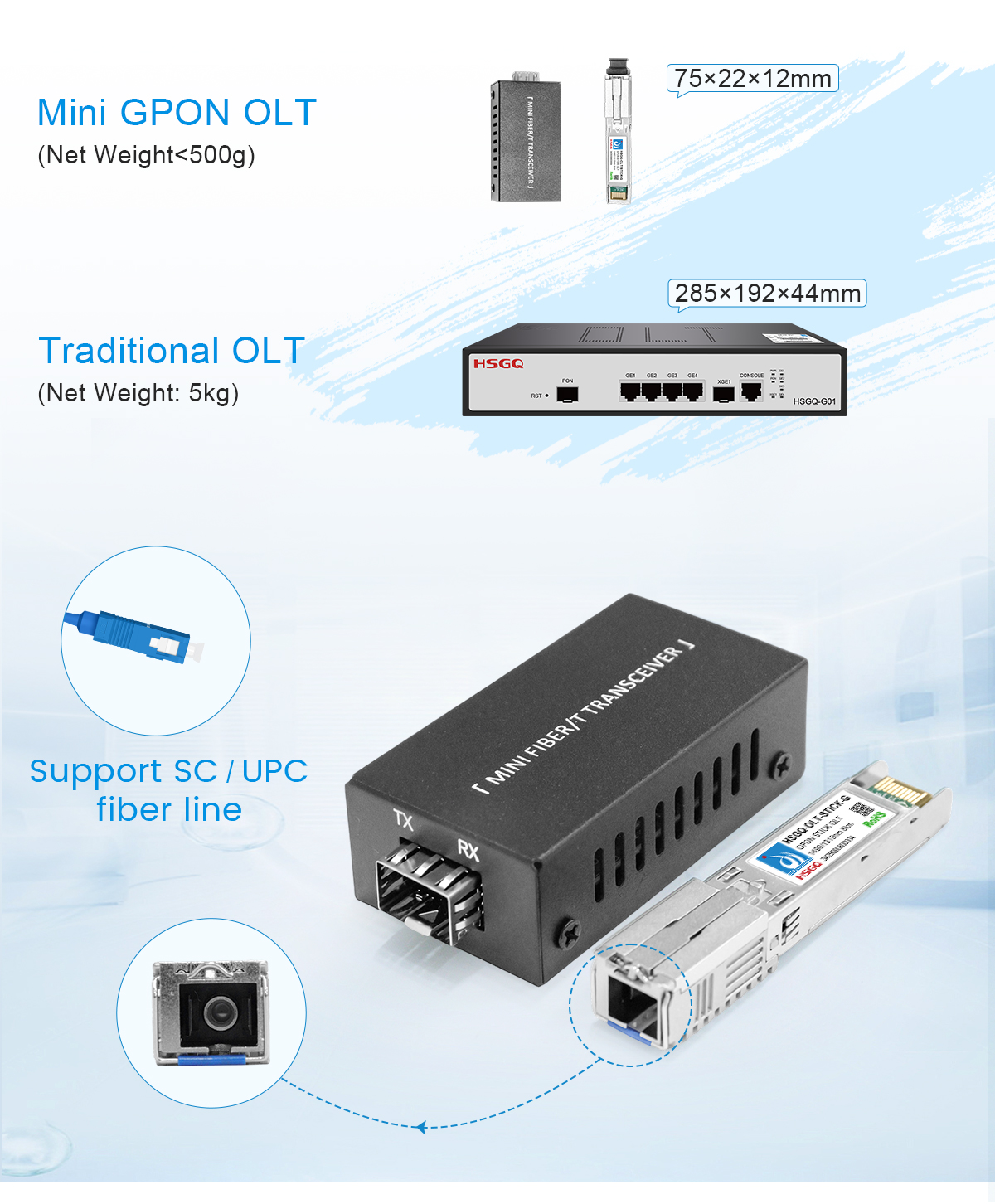

Comparado com um OLT autônomo tradicional, o GPON OLT Stick é muito menor e mais leve. Seu design compacto é adequado para switches, roteadores, firewalls, dispositivos de borda e gabinetes de rede locais existentes, onde a instalação de uma OLT de tamanho normal é inconveniente.

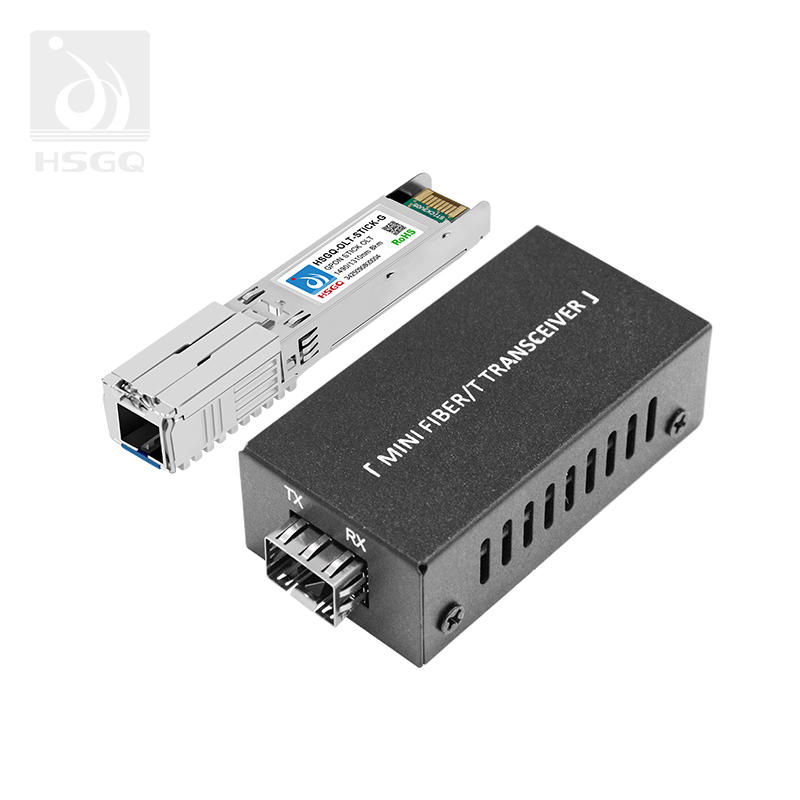

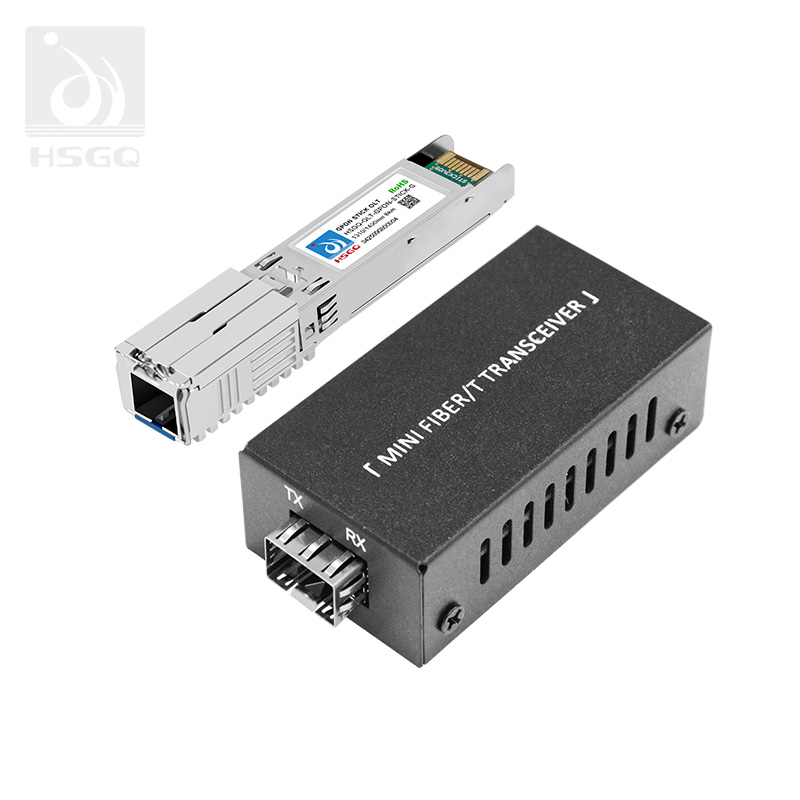

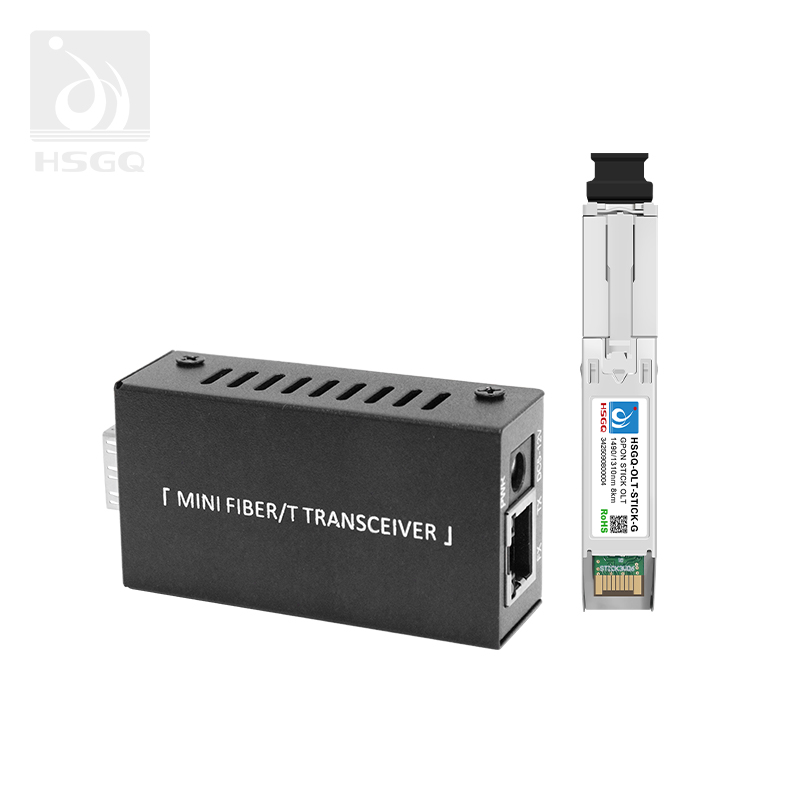

A combinação de um SFP+ GPON OLT Stick e um transceptor óptico fornece uma maneira mais portátil de adicionar acesso GPON a equipamentos host compatíveis. Isso pode ser útil para:
Salas de rede pequenas
Armários de equipamentos remotos
Pontos de acesso no nível do edifício
Filiais empresariais
Sites de borda de pequenos ISPs
Implantações temporárias ou em fases
Redes distribuídas FTTH e FTTx
A compatibilidade final do host deve ser verificada antes da instalação porque a porta óptica do host deve suportar o formato do módulo, a alimentação e as condições de gerenciamento necessários.
O compacto GPON OLT Stick pode ser usado em diferentes ambientes de rede onde o acesso à fibra, o baixo volume de equipamentos e a implantação flexível são importantes.
Os ambientes de aplicativos típicos incluem:
Prédios de escritórios
Hospitais e instalações de saúde
Shopping centers
Bibliotecas
Estacionamentos
Jardins públicos
Redes de escolas e campus
Filiais de pequenas empresas
Redes comunitárias de banda larga
Nesses ambientes, o GPON OLT Stick pode fornecer um ponto de acesso GPON localizado sem a necessidade de um chassi OLT tradicional separado em cada local. A estrutura real da rede depende do dispositivo host, do sistema de distribuição óptica, dos terminais ONU e do método de gerenciamento.

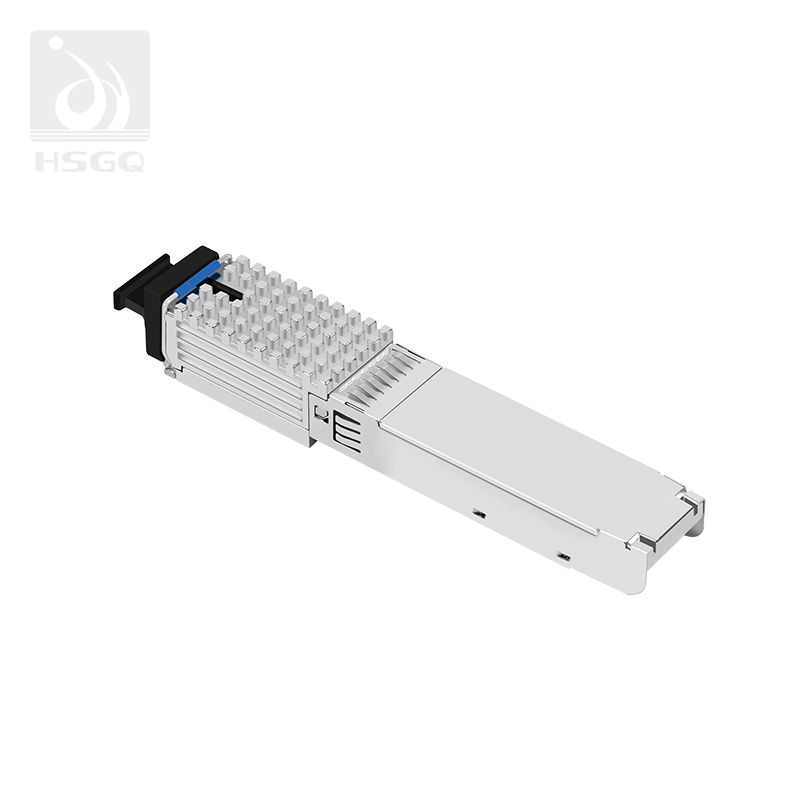

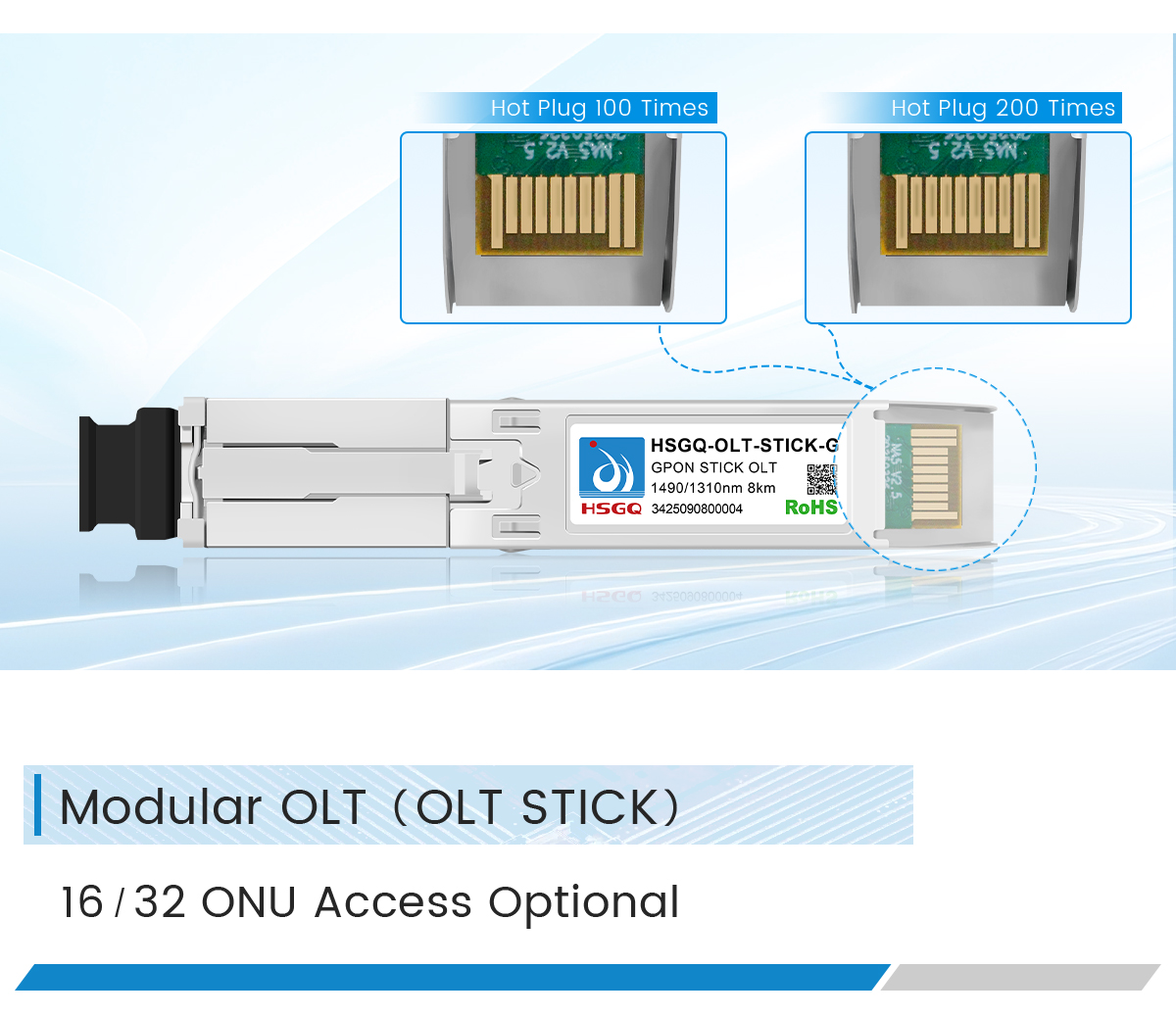

O HSGQ GPON OLT Stick usa um design de contato de dedo de ouro mais espesso com revestimento de ouro duro. A superfície de contato aprimorada destina-se a fornecer contato elétrico mais confiável durante a inserção, remoção e substituição.
Esse design é útil em redes onde os módulos podem precisar ser substituídos durante a manutenção ou onde diferentes configurações de acesso óptico são testadas durante a implantação.
Para proteger a superfície de contato, o módulo deve ser instalado e removido de acordo com as instruções do equipamento host. Os operadores também devem evitar tocar diretamente na área do dedo de ouro e devem manter as interfaces ópticas e elétricas limpas.
O OLT Stick modular suporta implantação plug-and-play em equipamentos host compatíveis. Após a instalação do módulo e da conexão óptica, o administrador da rede pode configurar a função de acesso GPON e registrar os terminais ONU necessários.
A capacidade ONU disponível pode ser selecionada para 16 ou 32 terminais de acordo com a configuração do produto e requisitos de rede. Os terminais ONU podem ser registrados automaticamente quando as configurações de autenticação e acesso necessárias são preparadas.
O GPON OLT Stick também suporta transmissão VLAN transparente conforme configurado pela rede host. Isto o torna adequado para projetos que precisam passar VLANs de serviço existentes entre a rede de acesso GPON e a rede Ethernet upstream.

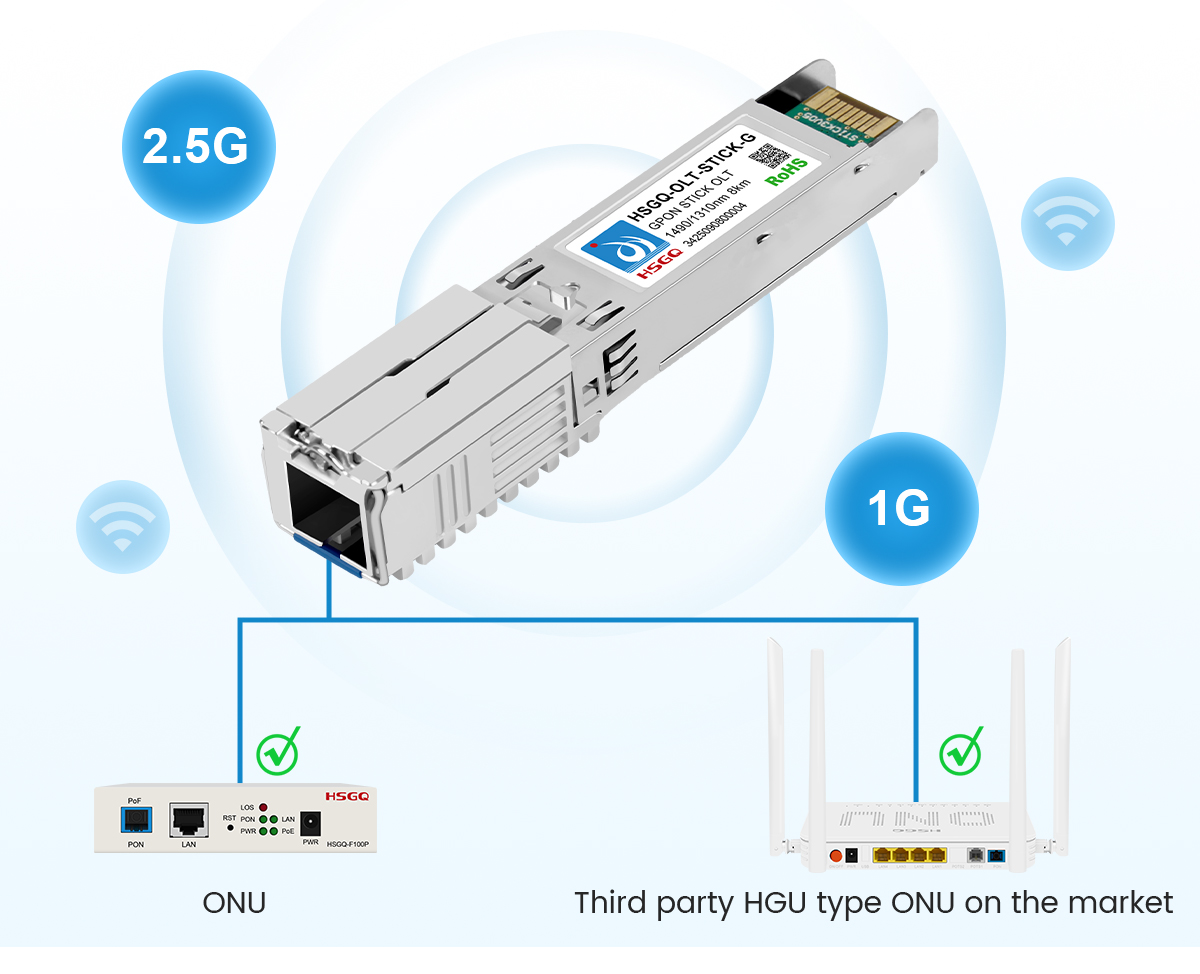

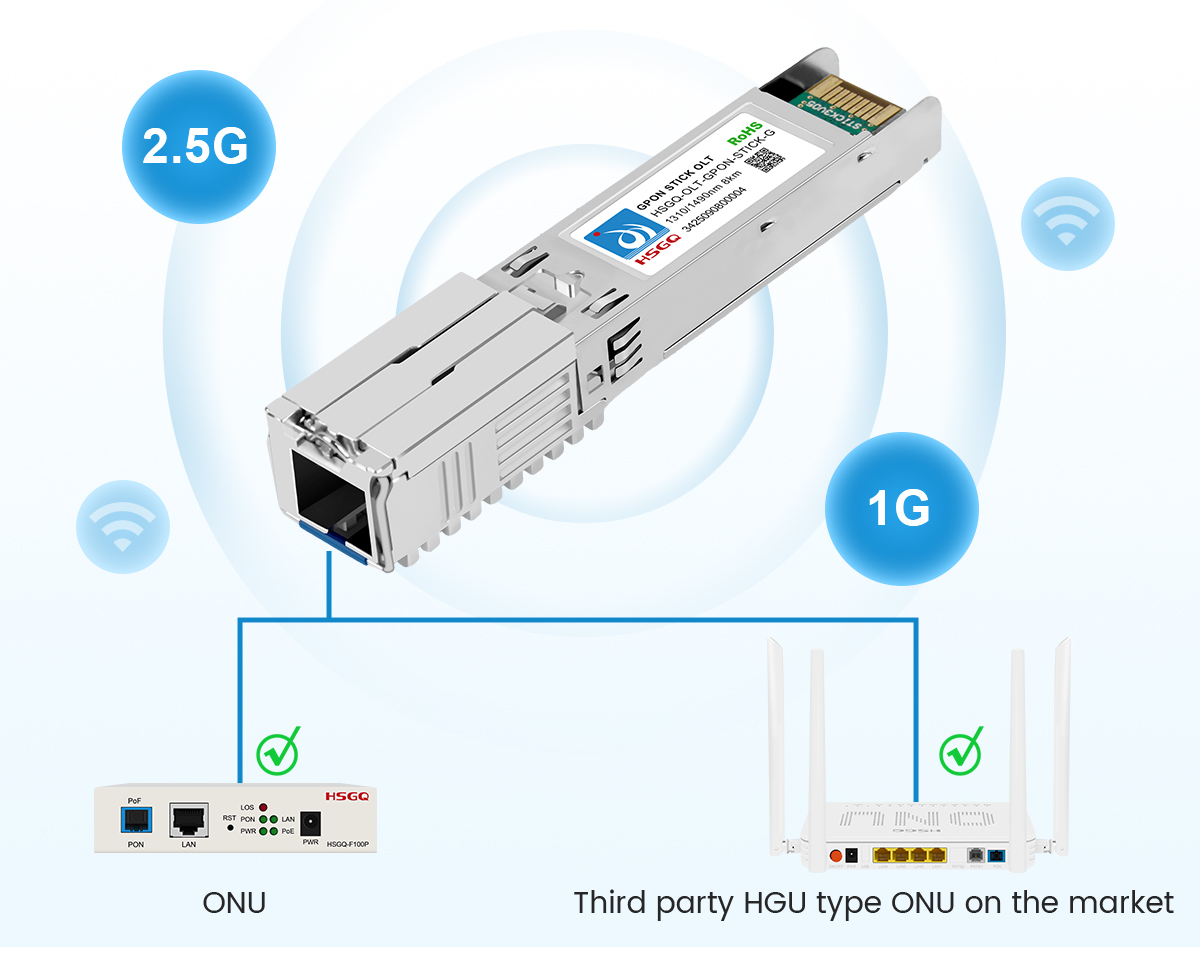

O HSGQ GPON OLT Stick segue o protocolo GPON padrão e foi projetado para suportar uma ampla gama de terminais GPON ONU e ONU do tipo HGU.
Pode ser considerado para redes que utilizam dispositivos HGU de terceiros, ONUs sem fio, ONUs de fibra ou outros equipamentos terminais GPON. A compatibilidade pode depender do comportamento do OMCI, do método de autenticação, da configuração da VLAN, do firmware e do perfil de serviço.
Para implantações de terminais maiores, os compradores podem revisar a linha de produtos HSGQ ONU e ONT e confirmar os modelos ONU necessários antes de fazer o pedido.
O GPON OLT Stick fornece uma função virtual de PON OLT única por meio de um dispositivo host óptico compatível. Isso permite que as operadoras expandam ou gerenciem uma rede de acesso PON sem instalar um chassi OLT autônomo completo no ponto de presença.
A solução pode ser útil quando um switch, roteador ou firewall já fornece a porta óptica e o ambiente de gerenciamento de rede necessários. O GPON OLT Stick adiciona a função de acesso PON enquanto o dispositivo host continua a fornecer a conexão de rede upstream.
Esta abordagem pode ajudar a reduzir a duplicação de equipamentos em redes distribuídas e fornecer um caminho mais flexível para expandir o acesso GPON a edifícios remotos ou áreas de serviço localizadas.

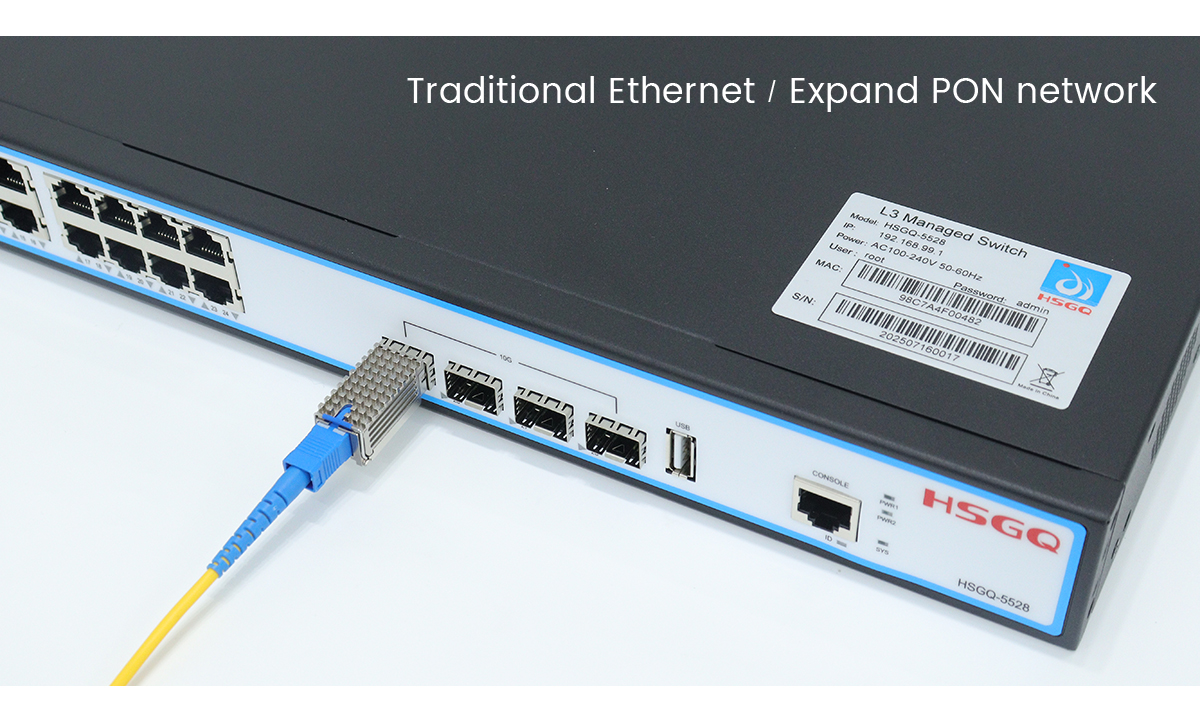

O GPON OLT Stick foi projetado para uso com switches, roteadores e firewalls de terceiros compatíveis que fornecem portas ópticas adequadas.
Pode ser usado em diferentes ambientes de host, incluindo:
Switches de agregação Ethernet
Switches de rede óptica
Roteadores com portas SFP+ compatíveis
Firewalls com interfaces de uplink óptico
Equipamento de rede de borda
Dispositivos de acesso distribuído
A compatibilidade deve ser verificada com base no tipo de porta do host, reconhecimento do módulo, fonte de alimentação, firmware, comprimento de onda óptico, método de gerenciamento e configuração de rede. A frase “compatível com terceiros” deve ser entendida como compatibilidade com dispositivos adequados e não como uma garantia para todos os dispositivos ópticos do mercado.
Item | Vara GPON OLT | Mini GPON OLT autônomo |
|---|---|---|
Fator de forma | Módulo SFP+ com transceptor óptico | Chassi OLT independente |
Requisito de anfitrião | Requer um switch, roteador, firewall ou host óptico compatível | Opera como um dispositivo de rede independente |
Instalação | Inserido em uma porta óptica compatível | Instalado separadamente em um gabinete, rack ou sala de equipamentos |
Consumo de energia | Menos de 2,5 W para o OLT Stick | Maior potência geral do equipamento dependendo do modelo |
Requisito de espaço | Muito compacto e portátil | Maior que um módulo SFP+ |
Capacidade da ONU | 16 ou 32 terminais conforme configuração | A capacidade depende do número de portas PON |
Melhor Aplicação | Atualizações de borda, acesso distribuído e implantação rápida | Redes centralizadas de acesso FTTH, FTTx ou pequenos ISPs |
Principal vantagem | Adiciona funcionalidade GPON a equipamentos ópticos existentes | Fornece uma plataforma OLT independente com mais funções autônomas |
O GPON OLT Stick é mais adequado quando a rede já possui equipamento host óptico compatível. Um Mini GPON OLT independente pode ser mais apropriado quando o projeto requer um OLT independente, múltiplas interfaces locais ou uma plataforma de gerenciamento dedicada maior.
O GPON OLT Stick suporta transmissão bidirecional de dados em uma única fibra óptica. Ele fornece taxas de dados downstream de até 2,488 Gbps e taxas de dados upstream de até 1,244 Gbps.
O módulo está equipado com uma função GPON MAC para processamento de acesso GPON e comunicação com terminais ONU compatíveis.
A função OLT está integrada em um pacote SFP+ para instalação flexível em equipamentos ópticos compatíveis. O lado óptico utiliza uma interface SC para conexão ao link de fibra monomodo.
A interface SC e o caminho óptico devem ser combinados com o conector de fibra selecionado, o orçamento óptico e a implantação da ONU.
O GPON OLT Stick suporta instalação hot-swap para facilitar a substituição e manutenção. Isso permite que um módulo defeituoso ou desatualizado seja substituído sem remover o dispositivo host completo.
A troca a quente deve ser realizada de acordo com as instruções de operação do equipamento host. A interrupção do serviço ainda poderá ocorrer se o módulo removido estiver transportando um link PON ativo.
O GPON OLT Stick suporta distâncias de transmissão de até 8 km em fibra monomodo. A distância real depende da potência óptica, da perda do conector, da qualidade da fibra, da configuração do divisor e do orçamento óptico da rede GPON completa.
O módulo consome menos de 2,5 W, ajudando a reduzir os requisitos de energia em dispositivos de borda, gabinetes compactos e locais de rede distribuída.
O baixo consumo de energia é especialmente útil quando vários módulos ópticos são instalados no mesmo dispositivo host ou quando o local de implantação tem capacidade de energia limitada.
O HSGQ-OLT-GPON-STICK-G opera no modo GPON e foi projetado para conexão a terminais GPON ONU ou HGU compatíveis.
Ele não deve ser tratado como um módulo EPON, XGS-PON ou PON multimodo, a menos que a versão específica do produto tenha sido confirmada para essa tecnologia.
O GPON OLT Stick suporta até 16 ou 32 terminais ONU conforme configuração do produto. O número real de ONUs ativas deve ser planejado juntamente com a taxa de divisão, orçamento óptico, requisitos de largura de banda, método de autenticação e compatibilidade de ONU.
A faixa de temperatura do casco é especificada entre -40°C e 85°C. As condições reais de instalação e operação devem seguir a tabela de parâmetros técnicos e os requisitos do equipamento host.
Antes de instalar o GPON OLT Stick, os compradores e engenheiros de rede devem confirmar:
O dispositivo host fornece uma porta óptica ou SFP+ compatível.
O host suporta a potência do módulo e as condições operacionais necessárias.
O módulo pode ser reconhecido pela plataforma host.
A rede host suporta a configuração necessária de VLAN e Ethernet.
A conexão de fibra SC corresponde ao caminho óptico planejado.
Os terminais GPON OLT Stick e ONU usam configurações de autenticação e gerenciamento compatíveis.
O equipamento host fornece ventilação suficiente.
O orçamento óptico é adequado para a distância planejada da fibra e o design do divisor.
Essas verificações são particularmente importantes quando o módulo é instalado em um switch, roteador ou firewall de terceiros.
O GPON OLT Stick suporta transmissão de fibra monomodo de 8km e até 16 ou 32 terminais ONU de acordo com a configuração.
Antes da implantação, os seguintes itens devem ser revisados:
Número de ONUs a serem conectadas
Proporção de divisão necessária
Distância de fibra
Tipo de conector óptico
Perda total de inserção
Orçamento de energia óptica
Método de autenticação ONU
Perfil de serviço GPON
Requisitos de VLAN e tráfego
Uso downstream e upstream esperado
A quantidade máxima de terminais e a distância de transmissão não devem ser consideradas separadamente. Uma taxa de divisão mais alta, uma rota de fibra mais longa ou componentes passivos adicionais podem reduzir a margem óptica disponível.
Um processo de instalação típico inclui:
Confirme se o switch host, roteador, firewall ou dispositivo óptico suporta o módulo necessário.
Insira o GPON OLT Stick na porta óptica compatível.
Conecte a fibra monomodo SC à interface PON.
Conecte o transceptor óptico ou a interface de rede do lado do host conforme necessário.
Configure o modo GPON e os parâmetros de acesso necessários.
Cadastre ou autorize os terminais ONU.
Configure a transmissão de VLAN e as configurações de Ethernet upstream.
Verifique o status da PON, o status do link óptico e o registro da ONU.
Teste o tráfego de dados e a continuidade do serviço.
O módulo deve ser manuseado com cuidado durante a inserção e remoção. Os conectores ópticos devem ser protegidos contra poeira e contaminação durante a instalação.
O GPON OLT Stick é uma opção prática para organizações que precisam adicionar acesso GPON à infraestrutura de rede óptica existente.
Pode ser considerado para:
Acesso distribuído FTTH e FTTx
Implantação de borda de pequeno ISP
Conectividade da filial do escritório
Redes hospitalares e de instalações públicas
Redes de campus e bibliotecas pequenas
Monitoramento de estacionamento e jardim público
Atualizações de rede óptica corporativa
Salas de equipamentos remotos
Projetos piloto GPON
Aplicações de backhaul móvel ou de borda onde o acesso GPON é adequado

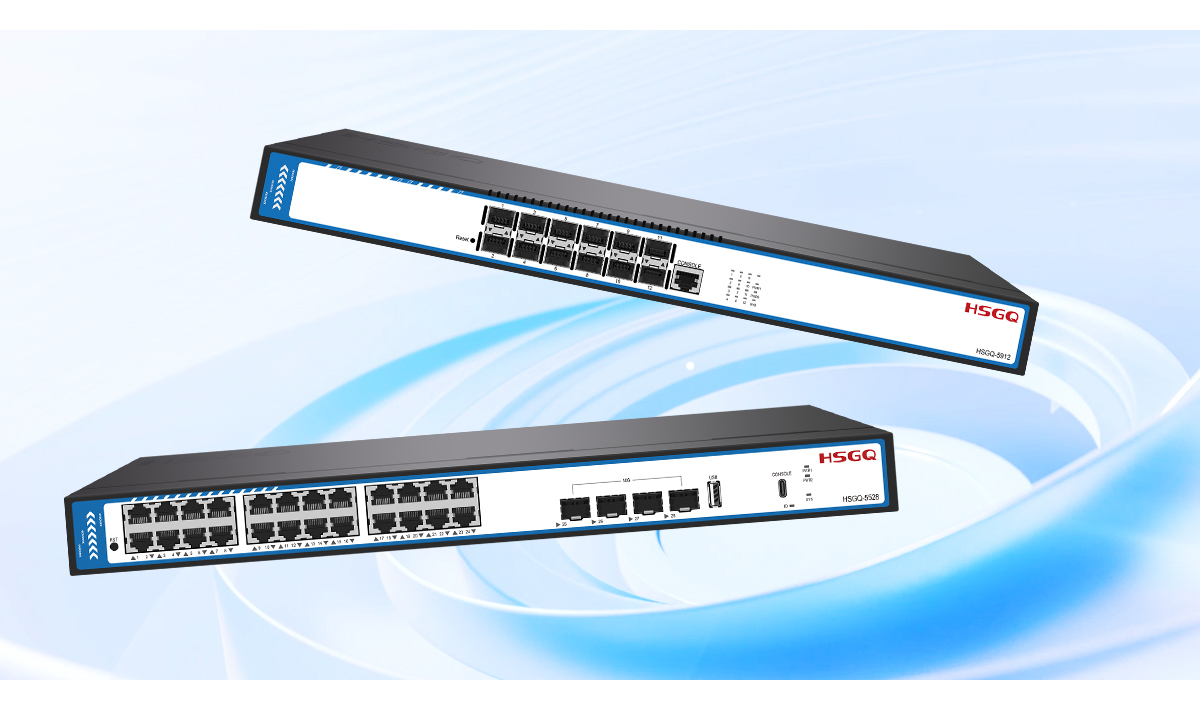

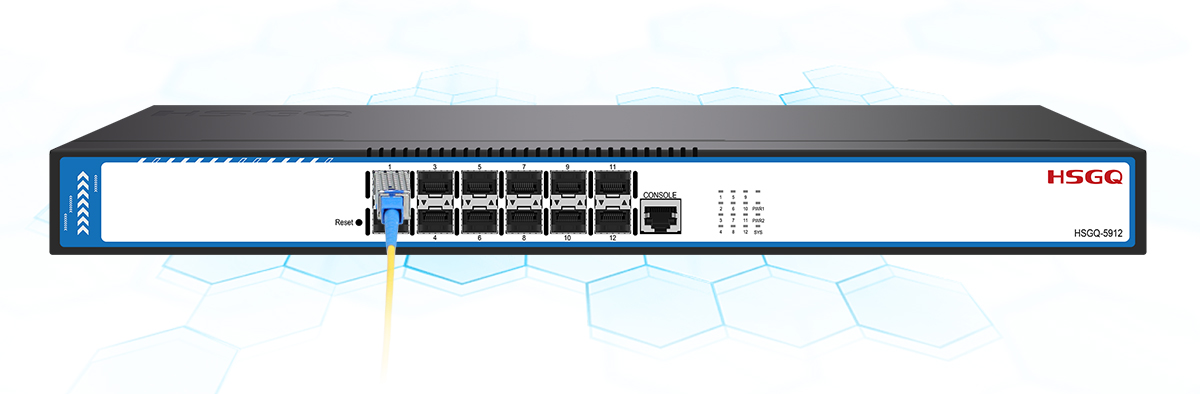

Para implantações centralizadas maiores, a linha de produtos HSGQ OLT inclui opções independentes de Mini OLT, GPON OLT, EPON OLT e XGS-PON.
Um GPON OLT Stick é um dispositivo OLT compacto em um pacote SFP+. Ele fornece funcionalidade de acesso GPON por meio de um dispositivo host óptico compatível, em vez de exigir um chassi OLT completo separado.
Não. O dispositivo host deve suportar o formato do módulo, a alimentação, a interface óptica, o reconhecimento do módulo e as condições de gerenciamento de rede necessários. A compatibilidade deve ser confirmada antes da instalação.
Um GPON OLT Stick inclui processamento GPON OLT e funcionalidade MAC, enquanto um módulo SFP padrão geralmente executa apenas transmissão óptica. O OLT Stick pode fornecer uma função de acesso PON quando instalado em uma plataforma host adequada.
O produto suporta até 16 ou 32 terminais ONU conforme configuração. O número final depende da versão selecionada, taxa de divisão, orçamento óptico, largura de banda e compatibilidade ONU.
O GPON OLT Stick suporta até 8 km em fibra monomodo. A distância real de transmissão depende da potência óptica, da perda de fibra, da qualidade do conector, dos divisores e do orçamento óptico da rede completa.
Ele foi projetado para suportar uma ampla gama de terminais ONU do tipo GPON e HGU. A compatibilidade específica depende do OMCI, da autenticação, das configurações de VLAN, do firmware e do perfil de serviço necessário.
Sim. O GPON OLT Stick suporta instalação hot-swap. No entanto, a remoção de um módulo ativo pode interromper o serviço PON conectado a esse módulo, portanto a manutenção deve ser programada adequadamente.
Ele pode ser usado com switches, roteadores e firewalls de terceiros compatíveis que fornecem portas ópticas adequadas. O dispositivo host deve ser verificado quanto ao suporte do módulo, alimentação, firmware, interface óptica e compatibilidade de gerenciamento.
O HSGQ-OLT-GPON-STICK-G é um produto em modo GPON. Deve ser usado com terminais GPON ONU compatíveis e não deve ser assumido que suporta EPON ou XGS-PON.
O produto usa uma interface SC e deve ser compatível com o conector de fibra SC e a configuração óptica corretos. O tipo de conector e o caminho óptico necessários devem ser confirmados antes da implantação.
Um Mini GPON OLT autônomo geralmente é mais adequado quando o projeto precisa de uma plataforma OLT independente, mais interfaces locais, maior capacidade de ONU ou um sistema de gerenciamento dedicado. O GPON OLT Stick é mais adequado para atualizações compactas e dispositivos host ópticos compatíveis.
Planejando atualizar um switch, roteador, firewall ou dispositivo de borda com acesso GPON? Compartilhe seu modelo de dispositivo host, quantidade de ONU, distância de fibra e requisitos de rede com a equipe HSGQ.
Pacote SFP+ | Interface SC | Transmissão de 8km | Até 32 ONUs
