Revolucionando a implantação de FTTx: como as ONUs HSGQ Power over Fiber (PoF) resolvem o problema de energia de última milha. Saiba como as ONUs PoF HSGQ-F100P e HSGQ-F400P transmitem dados ópticos e energia CC de até 300 metros por meio de cabos ópticos híbridos e apresentam saída PoE de 30 W e recursos de gerenciamento de nuvem.
Na atual transformação digital em rápida evolução, sejam ISPs de pequeno e médio porte, redes de campus empresariais ou entusiastas de redes domésticas que buscam a solução definitiva, todos enfrentam o mesmo desafio: como maximizar a largura de banda da rede e, ao mesmo tempo, minimizar os custos de equipamentos e o uso de espaço?
Os produtos de fibra óptica ONT e PoF ONU HSGQ fornecem acesso confiável à rede óptica para implantações de FTTH, FTTx, residências, hotéis, escritórios e pequenas empresas. Como terminal de rede óptica do lado do usuário ou unidade de rede óptica, uma ONU/ONT recebe o sinal PON de entrada do OLT e o converte em Ethernet utilizável ou conectividade sem fio.
Para implantações PoF, o terminal também pode receber energia por meio de um cabo composto de fibra óptica compatível. Isso permite que a transmissão de dados e o fornecimento de energia cheguem ao ponto final remoto por meio de uma conexão, reduzindo a necessidade de adaptadores de energia locais, tomadas de parede e fiação elétrica separada em áreas de instalação difícil.
ONU e ONT são comumente usados para descrever o terminal óptico instalado no lado do usuário de uma rede óptica passiva. Em implantações práticas de rede, ambos os dispositivos se conectam a uma OLT upstream e fornecem a interface final entre a rede de acesso óptico e os dispositivos locais.
Dependendo do modelo, um ONT ou ONU de fibra óptica pode fornecer uma ou mais portas Gigabit Ethernet, saída PoE, acesso sem fio, funções VLAN, gerenciamento de QoS e configuração remota. O padrão PON exato, a configuração da porta, o método de gerenciamento e a capacidade sem fio devem ser confirmados de acordo com o modelo selecionado.
| Termo do dispositivo | Função Típica | Considerações sobre seleção de chaves |
|---|---|---|
| Fibra óptica ONT | Terminal de rede óptica para acesso de assinante FTTH ou FTTx | Padrão PON, orçamento óptico, portas Ethernet e compatibilidade de gerenciamento |
| ONU de fibra óptica | Unidade de rede óptica que converte sinais PON em acesso à rede local | Suporte GPON/EPON, contagem de portas, gabinete, largura de banda e requisitos de energia |
| PoF ONU | ONU que recebe dados ópticos e energia através de uma conexão PoF compatível | Tipo de cabo composto, distância de transmissão, tensão de entrada e orçamento de energia do terminal |
| PoE ONU | ONU que fornece energia para dispositivos downstream através de portas Ethernet | Padrão PoE, saída por porta, orçamento total de energia e tipo de dispositivo conectado |
Uma ONU convencional geralmente requer um adaptador AC local ou uma tomada elétrica. Uma ONU PoF é projetada para um modelo de implantação diferente: a energia é fornecida pela sala de equipamentos central ou roteador óptico PoF e entregue ao terminal remoto através de um cabo composto óptico-elétrico compatível.
No ponto final, o PoF ONU converte o sinal óptico de entrada em acesso Ethernet padrão enquanto utiliza a energia fornecida através do link PoF. Esta abordagem é útil em salas, tetos, corredores, unidades hoteleiras, escritórios e outros locais onde a instalação de fiação elétrica adicional aumentaria o tempo de construção ou dificultaria a manutenção.
Em um completo Rede Power over Fiber, o roteador central gerencia o encaminhamento de dados e a distribuição de energia, enquanto a ONU remota fornece acesso à rede do lado do usuário. Dependendo do projeto, a ONU pode conectar computadores, switches, pontos de acesso sem fio, telefones IP, câmeras ou outros dispositivos Ethernet.
Os modelos PoF atuais nesta linha de produtos incluem suporte para entrada PoF de 48–57 V e distâncias de transmissão de até 300 metros nas configurações aplicáveis. A distância real depende do cabo composto, da perda óptica, da qualidade do conector, do consumo de energia e do design da rede, portanto, os parâmetros técnicos de cada modelo devem ser verificados antes da implantação.
Uma ONU de fibra de porta única é adequada para instalações onde uma conexão Ethernet downstream é suficiente. Ele fornece uma maneira compacta de encerrar a conexão óptica e fornecer acesso à rede Gigabit a um dispositivo local ou terminal secundário.
Os modelos selecionados combinam uma interface PON adaptável GPON/EPON com uma porta Gigabit Ethernet. Alguns modelos também fornecem saída PoE, permitindo que o dispositivo Ethernet conectado receba energia sem a necessidade de outro adaptador local. Este tipo de ONU 1GE é adequado para salas compactas, terminais remotos, pequenos escritórios, pontos de acesso sem fio, telefones IP e outras aplicações com um número limitado de dispositivos conectados.
O Terminal 1GE PoF ONU é um exemplo de como o acesso óptico, a energia centralizada e a conectividade Ethernet downstream podem ser combinados em um dispositivo terminal.
Uma ONU multiportas é mais adequada quando vários dispositivos com fio devem ser conectados perto do terminal. Múltiplas portas Gigabit Ethernet reduzem a necessidade de um switch local adicional e podem simplificar a instalação de pontos de acesso, câmeras, telefones IP, computadores e outros equipamentos de rede.
Os modelos PoF ONU multiportas selecionados suportam saída PoE ou PoE+ nas portas Ethernet downstream. Isto permite que o mesmo terminal receba dados e energia da rede central enquanto distribui conectividade Ethernet e energia para dispositivos locais compatíveis. A saída disponível por porta e o orçamento total de energia variam de acordo com o modelo.

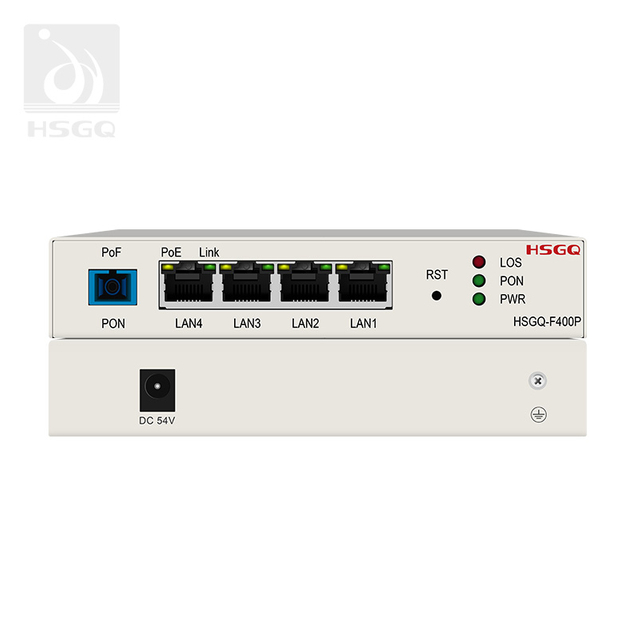

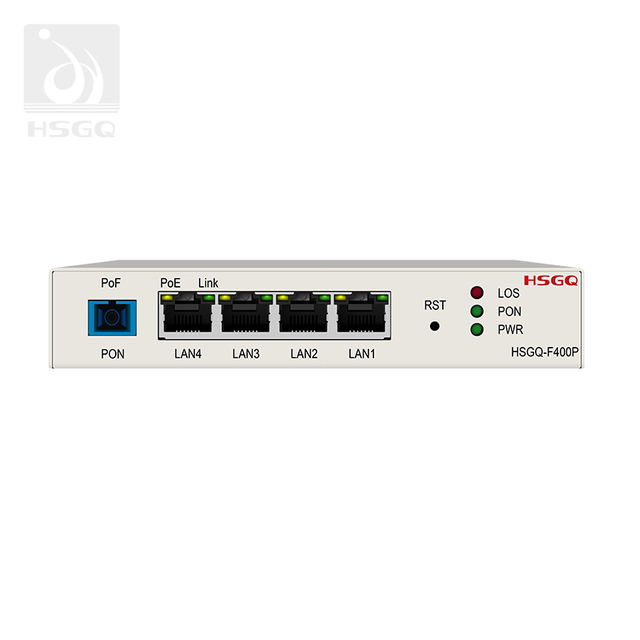

O PoF ONU de quatro portas A configuração combina acesso GPON/EPON, múltiplas interfaces Gigabit Ethernet e capacidade downstream PoE para residências, hotéis, pequenas empresas, sistemas de vigilância e aplicações similares.
Os produtos HSGQ ONU e ONT são projetados para diferentes requisitos de acesso PON. Os modelos aplicáveis suportam operação GPON, EPON ou GPON/EPON de modo duplo. Outros produtos ONU/ONT podem suportar XPON ou padrões PON adicionais, mas a compatibilidade deve sempre ser confirmada em relação ao OLT, módulo óptico, comprimento de onda e perfil de serviço usado na rede.
As portas Gigabit Ethernet fornecem interface local para computadores, switches, pontos de acesso sem fio, câmeras, telefones IP e outros dispositivos de rede. Os clientes podem escolher entre configurações de porta única e multiportas de acordo com o número de dispositivos downstream e a necessidade de expansão futura.
PoF e PoE desempenham funções diferentes na rede. PoF fornece dados e energia do lado central para uma ONU compatível através de uma conexão composta de fibra óptica. PoE fornece energia das portas Ethernet da ONU para dispositivos alimentados downstream.
Quando ambas as funções estão disponíveis, um terminal centralizado pode reduzir o número de adaptadores locais e simplificar o cabeamento dos terminais.
Dependendo do modelo, os recursos de gerenciamento podem incluir configuração remota baseada em OMCI, acesso local à web ou console, passagem de VLAN, marcação ou tradução de VLAN, QoS, manipulação de multicast, controle de velocidade de porta, detecção de loopback e gerenciamento de nuvem.
Essas funções ajudam os operadores de rede a configurar terminais de forma consistente e solucionar problemas de endpoints distribuídos sem visitar todos os locais de instalação.
Os terminais ONU e ONT podem estar disponíveis em formatos compactos de mesa, montados em parede, montados em painel, industriais ou outros formatos de invólucro. Projetos sem ventoinha e resfriamento passivo podem ajudar a reduzir o ruído em instalações internas, enquanto caixas metálicas podem ser preferidas para aplicações que exigem maior proteção mecânica.
As dimensões da caixa, a faixa de temperatura, o método de montagem e o material da caixa variam de acordo com o modelo.
Acesso FTTH e FTTx: Encerre a linha de acesso óptico e forneça conectividade Ethernet em residências, apartamentos e outros locais de assinantes.
Redes totalmente ópticas PoF: Forneça dados e energia centralizada para ONUs remotas sem instalar um adaptador de energia local separado em cada terminal.
Hotéis e edifícios de apartamentos: Reduza o cabeamento visível e simplifique a instalação de terminais de rede em quartos de hóspedes ou unidades residenciais.
Escritórios e campi escolares: Conecte computadores, pontos de acesso, telefones IP e outros terminais por meio de uma rede de acesso óptico estruturada.
Segurança e Vigilância: Use modelos ONU habilitados para PoE para conectar câmeras e outros dispositivos Ethernet alimentados onde a fiação elétrica local é limitada.
Locais remotos ou de difícil acesso: Implante terminais de rede em corredores, tetos, salas de equipamentos e outras áreas onde adicionar uma tomada elétrica seja inconveniente.
O terminal de rede de fibra óptica correto depende de mais do que o número de portas Ethernet. Antes de selecionar um modelo, confirme os seguintes requisitos técnicos e de implantação:
Padrão PON
Verifique se o OLT upstream usa GPON, EPON, XPON ou outro padrão de acesso.
Compatibilidade óptica
Confirme o comprimento de onda, a faixa de potência óptica, a taxa de divisão, o tipo de conector, o tipo de fibra e o orçamento do link óptico disponível.
Configuração da porta
Escolha uma ONU de porta única para uma conexão focada ou uma ONU de múltiplas portas quando vários dispositivos com fio precisarem ser conectados localmente.
Requisitos de energia
Para sistemas PoF, verifique o cabo composto, a tensão de entrada, a distância de transmissão, o consumo do terminal e a capacidade de energia central.
Requisitos de PoE
Se a ONU alimentar câmeras, pontos de acesso ou telefones IP, verifique o padrão PoE, a saída máxima por porta e o orçamento total de energia.
Recursos de gerenciamento
Confirme o suporte OMCI, funções VLAN, QoS, requisitos multicast, gerenciamento de nuvem e opções de manutenção local.
Ambiente de instalação
Considere o gabinete, o método de montagem, a temperatura operacional, a umidade, a ventilação e o espaço de acesso para manutenção.
Expansão Futura
Permita capacidade de porta e espaço de energia suficientes se mais usuários ou dispositivos alimentados puderem ser adicionados posteriormente.
Ambos os dispositivos fornecem terminação de rede óptica e Ethernet local ou acesso sem fio, mas seus arranjos de energia são diferentes. Uma ONU padrão normalmente usa um adaptador de energia local, enquanto uma ONU PoF é projetada para receber energia através de uma conexão PoF compatível do lado central.
Uma PoF ONU, portanto, requer equipamento e cabeamento upstream compatíveis. Não é automaticamente intercambiável com todas as instalações convencionais da ONU.
Não necessariamente. A ONU e a OLT devem corresponder em termos de padrão PON, parâmetros ópticos, método de autenticação, protocolo de gerenciamento, perfil de serviço e requisitos de conector ou cabeamento.
Os modelos adaptativos GPON/EPON oferecem maior flexibilidade de implantação, mas o link completo ainda deve ser testado com o OLT de destino antes da instalação em massa.
Ele pode eliminar a necessidade de um adaptador local separado quando a ONU, o equipamento central, o cabo composto e os requisitos de energia do terminal forem adequadamente atendidos.
No entanto, o roteador central ou fonte de energia ainda precisa de uma fonte de alimentação elétrica adequada, e qualquer dispositivo downstream alimentado por PoE deve permanecer dentro do orçamento de energia disponível da ONU.
Escolha um modelo de porta única quando o endpoint precisar apenas de uma conexão Ethernet ou se conectar a outro switch local.
Uma ONU multiporta é mais adequada quando vários dispositivos devem ser conectados na mesma sala ou quando a instalação necessita de saída PoE local para pontos de acesso, câmeras ou telefones IP.
A contagem de portas e a capacidade de energia devem ser selecionadas em conjunto, em vez de consideradas separadamente.
Confirme o modo PON, o orçamento do link óptico, a construção do cabo, o tipo de conector, o comprimento do cabo, o raio de curvatura, a tensão de entrada PoF, a demanda de energia do terminal, os requisitos de PoE, a posição de montagem e o método de gerenciamento.
Para cabeamento composto pré-instalado, verifique também a qualidade da terminação e a proteção mecânica antes de fechar paredes ou tetos. Uma breve implantação piloto pode ajudar a confirmar a estabilidade óptica, o fornecimento de energia, o comportamento térmico e a interoperabilidade com o OLT.
