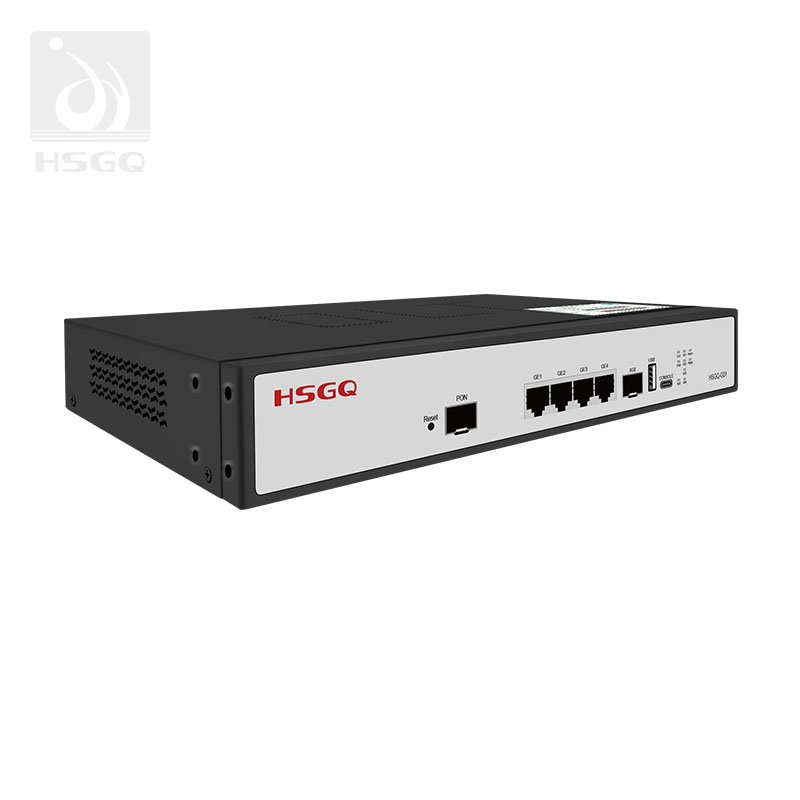

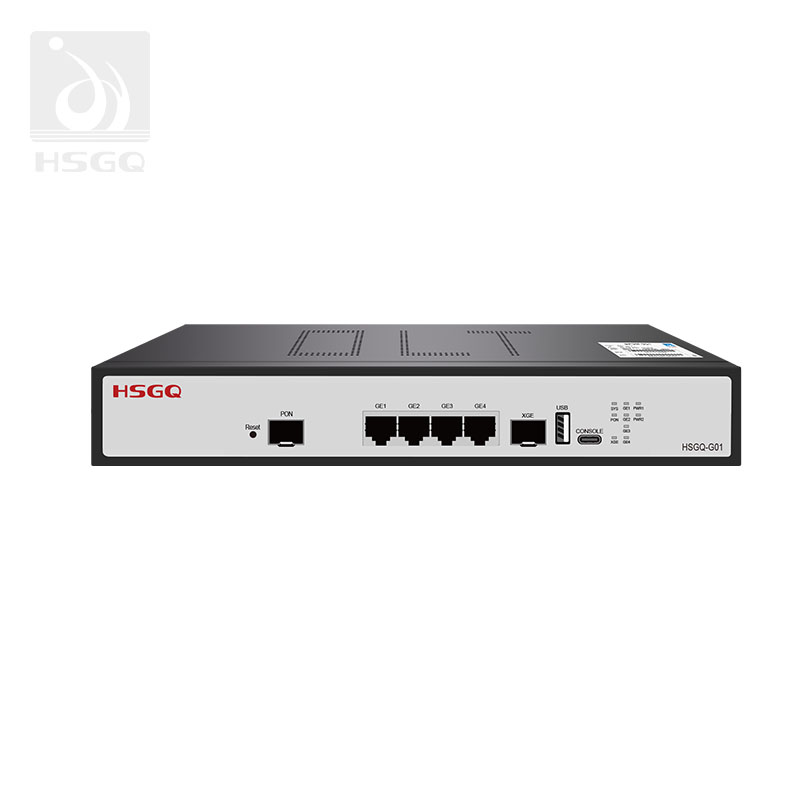

HSGQ-G01
| Cantidad: | |
|---|---|
G01 es un cassette de pequeña capacidad GPON OLT, que cumple con los requisitos de ITU-T G.984/ G.988 y estándares relativos de China Telecom/ Unicom GPON, con capacidad de acceso Super GPON, confiabilidad de clase portadora y la función de seguridad completa. LT puede satisfacer el requisito de acceso a la fibra óptica de larga distancia a cuenta de su excelente capacidad de gestión, mantenimiento y monitoreo, funciones de servicio abundantes y modo de red fexible. G01 se puede utilizar con el sistema de administración de red para proporcionar a los usuarios con el acceso integral y la solución perfecta.
Los productos de tamaño pequeño pueden admitir hasta 128 usuarios de GPON que satisfacen enormemente las necesidades de los micro proyectos generales.
Conveniente y eficiente
Una plataforma de gestión de nube independiente: HSGQ Cloud, permite la gestión de dispositivos en la nube, que permite una operación fácil y eficiente de dispositivos en cualquier momento.

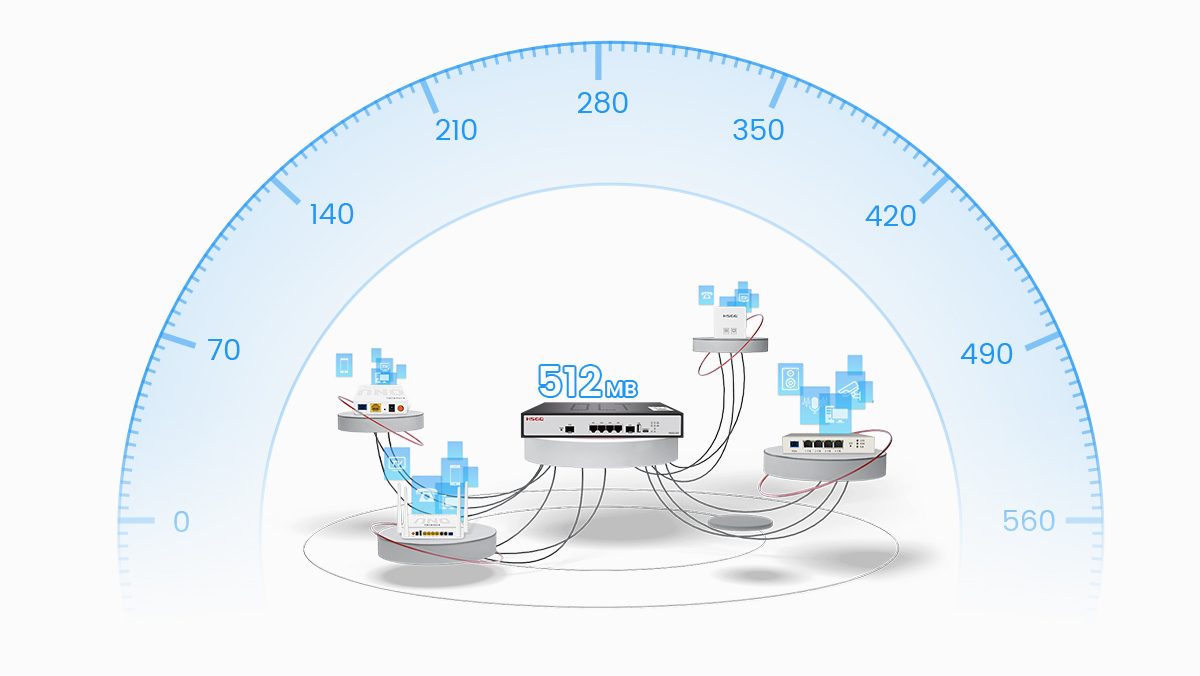

Transmisión de alta velocidad
¡Experimente las velocidades de transferencia de datos de Lightning-Fast con nuestras eficientes soluciones de velocidad de transferencia! Utilice la última tecnología de vanguardia para maximizar la utilización de ancho de banda de red y garantizar una transferencia de datos rápida y sin problemas. Diga adiós a las transferencias de archivos frustrantemente lentos. Ya sea que esté cargando, descargando o transmitiendo archivos grandes, está garantizado un rendimiento incomparable, ahorrándole un tiempo valioso y aumentando su productividad. No se conformes con transferencias de datos lentos: actualice a nuestras soluciones hoy y desata todo el potencial de su red!

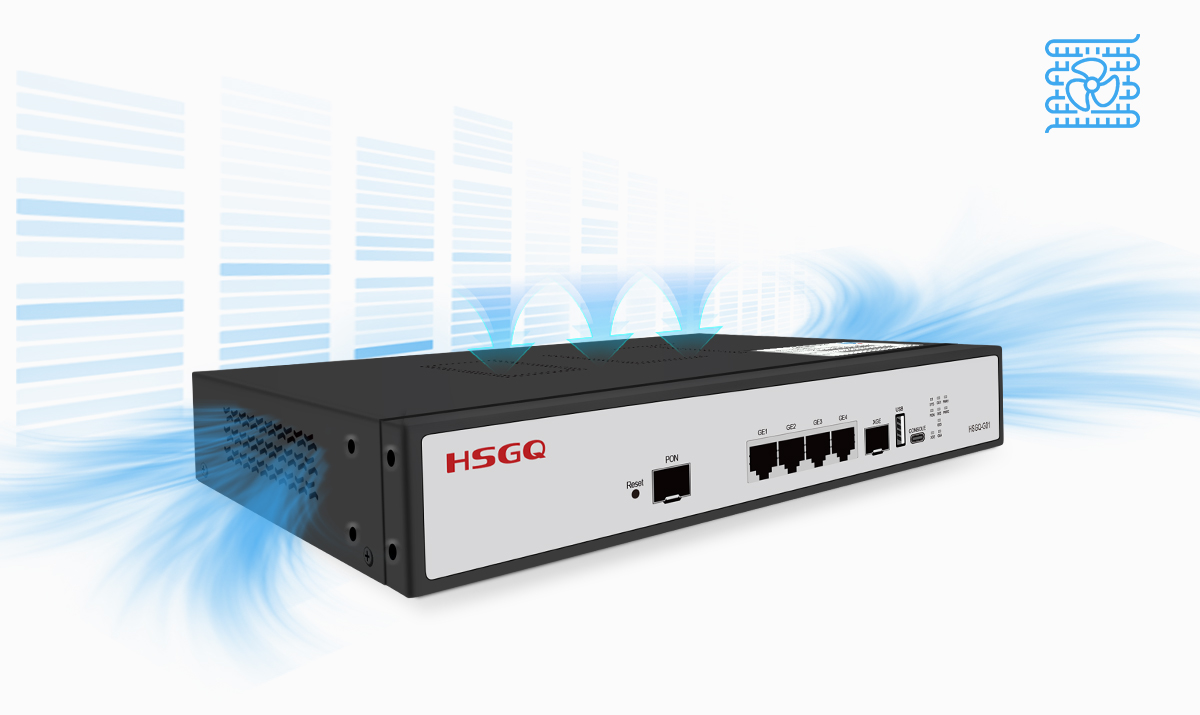

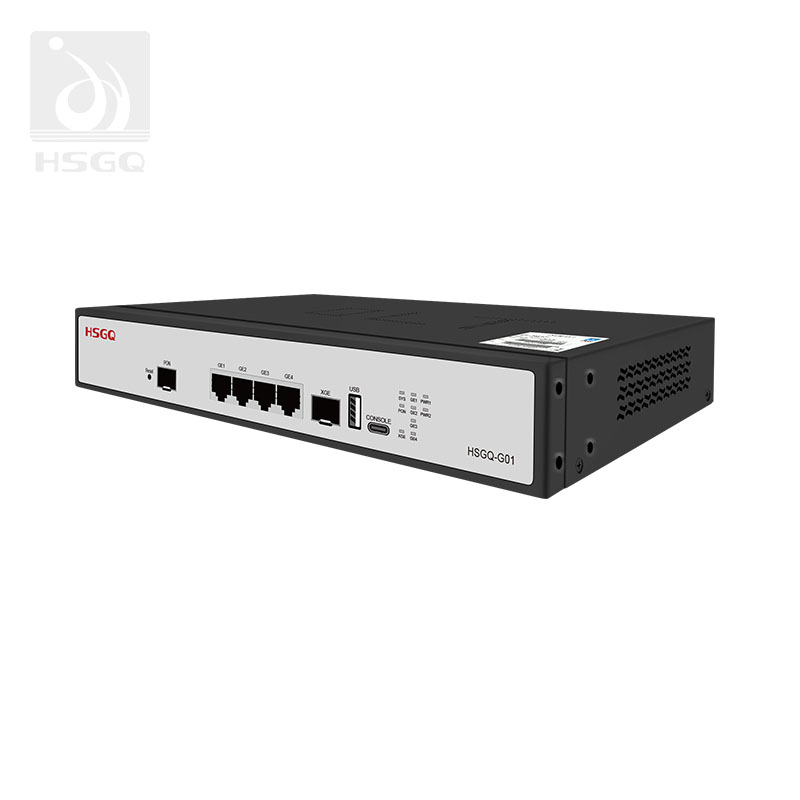

Disipación de calor eficiente en general
La posición porosa y la configuración opuesta forman el efecto de convección y aceleran la disipación de calor del equipo.

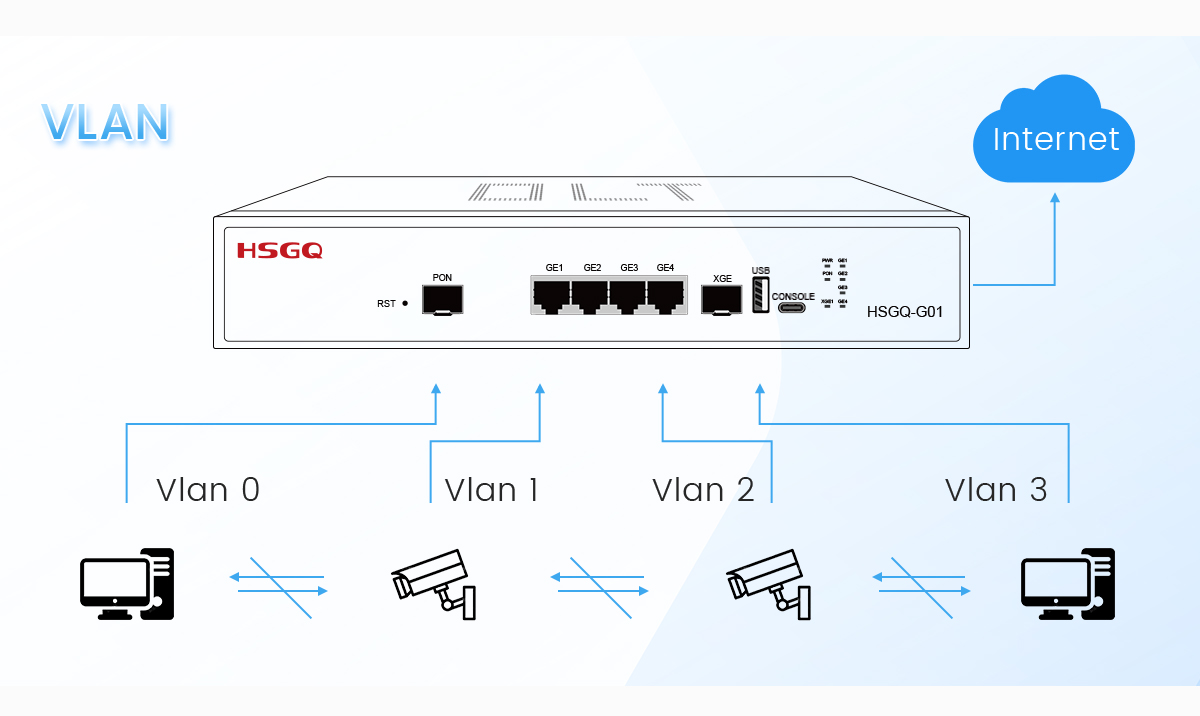

Aislamiento del puerto de VLAN
¡Las VLAN, o las redes de área local virtual, son la solución definitiva para optimizar el rendimiento y la seguridad de la red! Las VLAN le permiten dividir su red en múltiples redes virtuales, aumentando así el control sobre el tráfico, mejorando la eficiencia de la red y mejorando las medidas de seguridad. Con las VLAN puede aislar datos confidenciales, priorizar aplicaciones críticas y simplificar fácilmente la gestión de la red. Decir adiós a la congestión de la red y la fuga de datos es la clave para desbloquear un entorno de red más rápido, seguro y más confiable.
Múltiples escenas

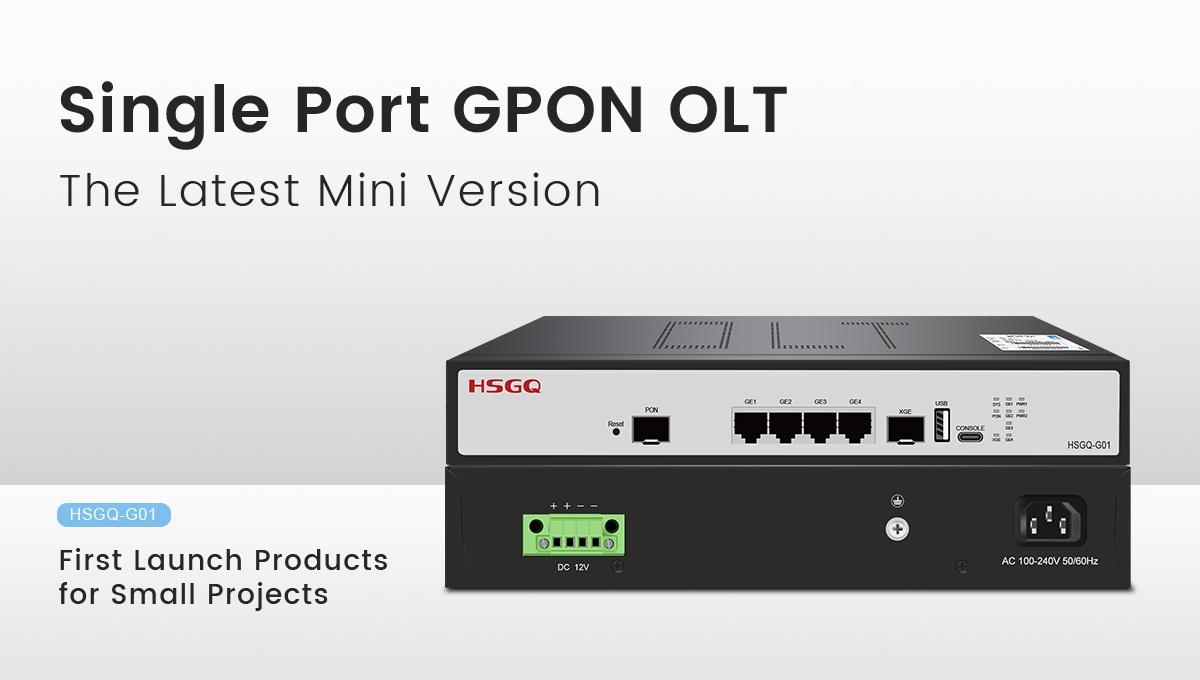

HSGQ-G01 es un casete GPON OLT de pequeña capacidad desarrollado para redes compactas de acceso de fibra. Está diseñado según los requisitos ITU-T G.984/G.988 y los estándares de implementación GPON relevantes. El dispositivo proporciona funciones de acceso GPON, gestión de red, mantenimiento, monitoreo y control de servicio para proyectos de pequeña escala.
Con un puerto GPON y una relación de división planificada de hasta 1:128, el G01 puede servir a múltiples terminales ONU a través de una red de distribución óptica pasiva. Su diseño compacto lo hace adecuado para pequeñas redes de acceso de ISP, proyectos residenciales, implementaciones SOHO y oficinas de pequeñas empresas.
Para una selección de productos más amplia, la gama de productos HSGQ GPON OLT incluye diferentes capacidades de puerto y configuraciones de red para acceso FTTx.

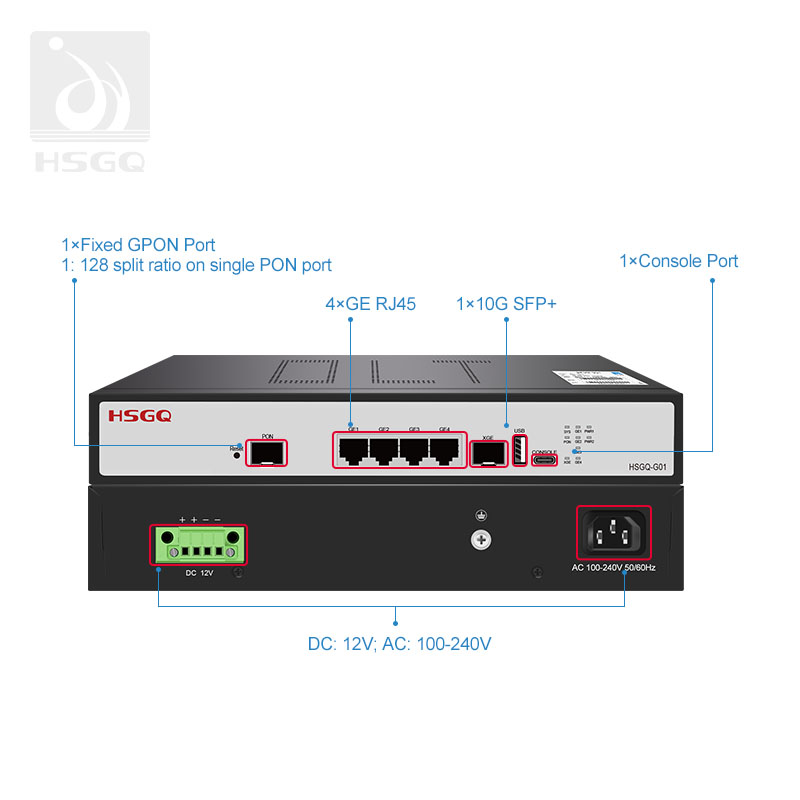

Artículo | HSGQ-G01 |
Interfaz | 1*GPON |
4*GE RJ45 | |
1*10g SFP+ | |
Pone | ITU.T G.984.x/G.988; |
Modos de autenticación de contraseña | |
Acceso a terminales de hasta 20km en una sola fibra | |
Relación dividida de 1: 128 en un solo puerto PON | |
Algoritmo DBA, y la partícula es para 64 kbit/s | |
Función de gestión de OMCI estándar | |
Actualización de software de lotes de ONU | |
Detección de parámetros ópticos del puerto PON | |
Registro automático ONU Bound con el perfil predeterminado | |
Destello | 16 MB |
DDR | 512MB |
Tamaño | 250 mm x 180 mm x 44 mm |
Peso | ＜ 5 kg |
Puertos de gestión | Puerto de consola |
Ambiente | Temperatura de funcionamiento: -10 ° C ~ 55 ° C |
Temperatura de almacenamiento: -40 ° C ~ 70 ° C | |
Humedad de almacenamiento: 5% ~ 95% (no condensación) | |
Fuente de alimentación | DC 12V |
Consumo de energía | ＜ 10W |
Características de gestión de la plataforma | Lista de dispositivos |
Gestión de proyectos | |
Lanzamiento de la versión | |
Gestión de Lisense | |
Gestión de permisos | |
Gestión de usuarios | |
Configuración y gestión | CLI, Web, SNMP, NMS y Cloud |
Software y actualización de Bootrom por TFTP y FTP | |
Símbolo chino/inglés | |
Diagnóstico de ping y depuración | |
Gestión de usuarios/registro/alarma | |
Estado | Estado de pon |
Estado de enlace ascendente | |
Monitor de rendimiento | |
Monitor del sistema | |
Función L2 | Apoyo a VLAN |
Soporte de puerto espejo | |
Apoyar el control de tormentas | |
Soporte de snooping/proxy de IGMP | |
Soporte Mac Black Hole | |
Aislamiento del puerto de soporte | |
Cifrado de datos de transmisión de puertos PON |
El factor de forma compacto del HSGQ-G01 facilita su instalación en gabinetes de equipos pequeños, salas de cableado, puntos de acceso locales y otras ubicaciones con espacio limitado. Su diseño estilo casete 1U ayuda a reducir el espacio de instalación mientras mantiene las funciones principales requeridas para una red de acceso GPON.
El G01 admite hasta 128 usuarios GPON según el diseño de red planificado. Esta capacidad es adecuada para microproyectos e implementaciones de baja densidad donde una OLT multipuerto grande agregaría costos innecesarios o capacidad no utilizada.
Para los operadores de red que planean comenzar con una implementación más pequeña y expandirse gradualmente, un OLT GPON de un solo puerto puede proporcionar un punto de entrada práctico y al mismo tiempo dejar espacio para futuras actualizaciones de la red.
HSGQ-G01 admite la gestión de HSGQ Cloud para el funcionamiento centralizado del dispositivo. Los administradores de red pueden utilizar la plataforma en la nube para organizar dispositivos, gestionar proyectos, revisar el estado de los dispositivos y simplificar la configuración y el mantenimiento de rutina.
La gestión basada en la nube es útil cuando se instalan equipos OLT en diferentes edificios, salas de acceso remoto, sitios de pequeñas empresas o proyectos residenciales distribuidos. Reduce la necesidad de visitas repetidas al sitio y proporciona una forma más consistente de administrar múltiples dispositivos de acceso.
El G01 también se puede integrar en entornos de gestión locales adecuados. El método de gestión disponible debe seleccionarse de acuerdo con la arquitectura de red del proyecto, los permisos de usuario y el flujo de trabajo de mantenimiento.
El HSGQ-G01 combina acceso GPON con múltiples opciones de enlace ascendente Ethernet. Su interfaz GPON admite velocidades de transmisión GPON estándar, mientras que los cuatro puertos Gigabit Ethernet y un puerto 10G SFP+ brindan formas flexibles de conectar el OLT a un conmutador de agregación, enrutador o red de fibra ascendente.
El enlace ascendente 10G SFP+ se puede seleccionar para proyectos que requieren una mayor capacidad de agregación o una conexión basada en fibra más larga a la red central. Los puertos 4GE RJ45 se pueden utilizar donde las conexiones Ethernet de cobre son más convenientes para equipos locales.
Esta combinación permite que el G01 admita diferentes diseños de red sin necesidad de un chasis grande. El rendimiento real depende de la relación de división de GPON, el perfil de tráfico, la configuración del enlace ascendente, el presupuesto óptico y la cantidad de usuarios activos.
Las aberturas de ventilación y el diseño del chasis favorecen el flujo de aire natural alrededor del dispositivo, lo que ayuda a disipar el calor durante el funcionamiento sin depender de un complejo sistema de refrigeración.
El diseño de bajo consumo hace que el HSGQ-G01 sea adecuado para salas de equipos compactos, gabinetes pequeños y puntos de acceso a redes locales. Para un funcionamiento estable, el dispositivo debe instalarse con suficiente espacio alrededor de las aberturas de ventilación y mantenerse alejado del exceso de polvo, humedad y fuentes directas de calor.
Cuando el OLT se instala en un gabinete cerrado, la ventilación general del gabinete y la temperatura ambiente deben considerarse como parte del diseño de la red.
El HSGQ-G01 admite funciones VLAN para separar y organizar diferentes tipos de tráfico de red. La configuración de VLAN se puede utilizar para distinguir el acceso de usuarios, el tráfico de administración, el tráfico de servicios u otros segmentos de red lógica según los requisitos del proyecto.
El aislamiento de VLAN es especialmente útil en redes que prestan servicios a múltiples usuarios, departamentos, edificios o tipos de servicios. Ayuda a los administradores a aplicar diferentes políticas de acceso y gestionar el tráfico con mayor claridad.
El dispositivo también admite vigilancia IGMP y control flexible de multidifusión. Estas funciones pueden ayudar a reducir el reenvío de multidifusión innecesario cuando la red transmite IPTV, monitoreo de video u otros servicios de multidifusión.
El HSGQ-G01 se puede utilizar en distritos residenciales, villas comerciales, oficinas de pequeñas empresas, fábricas inteligentes, instalaciones de atención médica, centros comerciales, campus escolares y redes de monitoreo.
Su arquitectura de puerto único es adecuada para proyectos de acceso localizado o de baja densidad donde un OLT compacto es más fácil de implementar que una plataforma más grande basada en rack. Los cuatro puertos GE RJ45 y el enlace ascendente 10G SFP+ también brindan flexibilidad para conectar conmutadores, enrutadores o equipos de agregación locales.
Para proyectos más grandes con mayor densidad de suscriptores o múltiples rutas PON, la categoría HSGQ Mini OLT proporciona opciones adicionales de capacidad de puerto.
El HSGQ-G01 proporciona una tabla de direcciones MAC de 16K para administrar dispositivos de red conectados. Admite DBA flexible y control de velocidad del tráfico ascendente y descendente para ayudar a distribuir el ancho de banda disponible de acuerdo con los requisitos del servicio.
La OLT también admite la agregación de puertos, el control del tráfico basado en puertos y la configuración del tráfico. Estas funciones ayudan a los administradores de red a organizar los recursos de enlace ascendente y aplicar políticas de tráfico más deliberadas en los puertos conectados.
El G01 admite identificación, descubrimiento y registro automáticos de ONU. Estas funciones ayudan a simplificar el proceso de incorporar nuevos terminales ONU a la red GPON.
El descubrimiento automático puede reducir la verificación manual durante la implementación, mientras que el registro automático ayuda a los operadores a completar el aprovisionamiento de acceso básico de manera más eficiente. Los perfiles de autenticación y servicio aún deben configurarse de acuerdo con los requisitos de la OLT, la ONU y el operador de red.
El HSGQ-G01 admite la configuración de VLAN para la separación lógica de la red y la gestión de servicios. También proporciona soporte de multidifusión flexible y controlable para redes que transmiten video, IPTV, monitoreo u otros servicios basados en multidifusión.
Se admite la vigilancia IGMP para ayudar al OLT a monitorear la actividad del grupo de multidifusión y evitar el reenvío de multidifusión innecesario a puertos que no requieren el servicio.
El control de tráfico basado en puertos permite a los administradores aplicar diferentes políticas de tráfico a puertos o conexiones de servicios específicos. La configuración del tráfico se puede utilizar para gestionar el uso del ancho de banda y ayudar a mantener una experiencia de red más predecible cuando varios terminales comparten la misma red de acceso GPON.
El G01 admite la gestión de la nube a través de la plataforma HSGQ Cloud. Esto permite que los proyectos de red adecuados utilicen funciones de administración centralizada de dispositivos, monitoreo de estado y mantenimiento de rutina a través de un entorno de administración remota.
El HSGQ-G01 admite módulos de enlace ascendente eléctricos y ópticos. Esto permite seleccionar la configuración del enlace ascendente de acuerdo con la infraestructura de red disponible, la distancia de transmisión, el equipo de agregación y el presupuesto del proyecto.
El G01 admite el diagnóstico de enlace óptico con un mecanismo de advertencia completo. Esto ayuda al personal de mantenimiento a identificar condiciones anormales del enlace óptico y responder más rápidamente durante la resolución de problemas de la red.
El diagnóstico óptico debe usarse junto con pruebas de potencia óptica, inspección de conectores, verificación de rutas de fibra y monitoreo del estado de la ONU para un proceso completo de búsqueda de fallas.
El HSGQ-G01 admite fuente de alimentación dual para mejorar la confiabilidad de la energía. Una configuración de energía dual puede proporcionar una ruta de energía adicional para proyectos donde la continuidad del servicio y la disponibilidad del equipo son importantes.
La disposición de energía exacta debe seleccionarse de acuerdo con el diseño del proyecto y la configuración del pedido.
El gabinete estilo casete de 1U ahorra espacio de instalación y admite operación de bajo consumo. Es adecuado para gabinetes pequeños, salas de acceso e implementaciones de redes localizadas donde puede que no sea necesario un chasis OLT de tamaño completo.
El G01 admite módulos de enlace ascendente eléctricos y ópticos, lo que permite adaptar el dispositivo a diferentes estructuras de red. Los enlaces ascendentes de cobre se pueden utilizar para equipos de agregación cercanos, mientras que los enlaces ascendentes ópticos son adecuados para conexiones basadas en fibra y rutas de acceso más largas.
Cada puerto PON admite hasta 128 terminales según la relación de división, el presupuesto óptico, la asignación de ancho de banda y las condiciones de servicio planificadas. Debido a que el HSGQ-G01 tiene un puerto GPON, el dispositivo completo admite hasta 128 ONU en configuración completa.
La capacidad de implementación real debe evaluarse según el ancho de banda del servicio requerido, la pérdida óptica, la compatibilidad de la ONU y la actividad esperada del usuario.
Un GPON Mini OLT de un solo puerto es adecuado cuando el proyecto requiere una ruta de acceso PON con un número moderado de terminales. Se puede considerar para:
Pequeños ISP y redes de banda ancha comunitarias
Edificios residenciales y pequeños proyectos FTTH.
Oficinas SOHO y pequeñas empresas
Edificios escolares y redes de campus pequeños.
Redes locales de vigilancia y seguimiento.
Sitios remotos con espacio limitado para equipos
Proyectos piloto y expansión gradual de la red.
Para proyectos que requieren múltiples rutas PON, mayor densidad de suscriptores o mayor redundancia, un GPON OLT multipuerto puede ser más apropiado.
El HSGQ-G01 puede admitir hasta 128 terminales GPON a través de una red óptica dividida planificada. Sin embargo, el número máximo de ONU conectadas no debe utilizarse como único criterio de diseño.
Antes de la implementación, los planificadores de redes deben evaluar:
Relación de división requerida y disposición del divisor
Distancia de fibra y pérdida óptica total.
Clase óptica GPON y presupuesto de energía
Tráfico ascendente y descendente esperado
Autenticación ONU y compatibilidad OMCI
Requisitos de VLAN, multidifusión y QoS
Capacidad de enlace ascendente disponible
La gama de productos HSGQ ONU/ONT se puede revisar a la hora de seleccionar dispositivos terminales para la red de acceso GPON.
El G01 admite la identificación automática, el descubrimiento automático y el registro automático de ONU para simplificar la incorporación de terminales. Una vez detectada una ONU, el operador puede aplicar el perfil de acceso requerido, la configuración de VLAN, la política de ancho de banda y la configuración de servicio.
Un flujo de trabajo de activación típico incluye:
Conecte la ruta óptica GPON y verifique el enlace óptico.
Confirme que la ONU sea detectada por el OLT.
Registrar o autorizar a la ONU según la política del proyecto.
Aplique el perfil VLAN y DBA requerido.
Pruebe el acceso a Ethernet, los servicios de multidifusión y la comunicación de gestión.
Registre el estado de la ONU y la configuración del servicio para mantenimiento futuro.
El flujo de trabajo exacto depende de la versión del software OLT, el modelo de ONU, el método de autenticación y la plataforma de gestión de red.
El HSGQ-G01 combina la gestión de la nube con funciones de gestión de red local para diferentes entornos operativos. La administración en la nube es útil para sitios distribuidos, mientras que se puede preferir la administración local para redes cerradas o proyectos con requisitos de control de acceso específicos.
Durante el mantenimiento, los operadores pueden revisar el estado de PON, el estado del enlace ascendente, la información de rendimiento, el estado del sistema, las alarmas y la información de usuario o registro. Las funciones de advertencia y diagnóstico del enlace óptico pueden ayudar aún más a la resolución de problemas cuando una ONU pierde la conexión o la ruta óptica se vuelve inestable.
Un flujo de trabajo de gestión claro debe incluir nombres de dispositivos, agrupación de proyectos, permisos de usuario, copia de seguridad de la configuración, planificación del firmware y registros de mantenimiento.
Antes de comprar el HSGQ-G01, los compradores deben confirmar la siguiente información del proyecto:
Número de ONU requeridas y crecimiento futuro esperado
Relación de división de GPON y pérdida óptica estimada
Modelos ONU y requisitos de autenticación.
Tipo de enlace ascendente requerido: GE RJ45 o 10G SFP+
Requisitos de VLAN, multidifusión, DBA y control de tráfico
Preferencia de gestión local o en la nube
Requisitos de redundancia de energía
Tamaño del armario de instalación y condiciones de ventilación.
Temperatura de funcionamiento y entorno del sitio
Proporcionar esta información durante la etapa de consulta ayuda al equipo técnico a recomendar una OLT GPON adecuada y una configuración ONU correspondiente.
Un GPON OLT de 1 puerto tiene una interfaz GPON PON para conectar una red de distribución óptica pasiva. El HSGQ-G01 puede admitir hasta 128 terminales GPON con una relación de división, un presupuesto óptico y un diseño de servicio adecuados.
El HSGQ-G01 es un Mini OLT GPON. Debe seleccionarse para redes GPON. Los proyectos que utilicen EPON, XGS-PON u otra tecnología PON deben elegir un modelo diseñado para ese estándar específico.
El G01 proporciona cuatro puertos Gigabit Ethernet y un enlace ascendente 10G SFP+. Los puertos GE son adecuados para conexiones de cobre cercanas, mientras que la interfaz 10G SFP+ se puede utilizar cuando se requiere un enlace ascendente basado en fibra o de mayor capacidad.
La compatibilidad con ONU de terceros depende del comportamiento de OMCI, la autenticación, la configuración de VLAN, los perfiles de servicio y la implementación del firmware. Se recomienda verificar el modelo de ONU específico y los servicios requeridos antes de realizar un pedido de proyecto.
Sí. Su diseño de puerto único, soporte para hasta 128 terminales GPON, opciones flexibles de enlace ascendente, registro automático de ONU y administración de la nube lo hacen adecuado para redes de acceso de pequeños ISP, comunidades, SOHO y pequeñas empresas.
El HSGQ-G01 admite la gestión de la nube y también puede integrarse en entornos de gestión local adecuados. El método de gestión final depende de la arquitectura de red del proyecto, los permisos de acceso y la configuración de la plataforma.
El dispositivo utiliza un diseño de disipación de calor basado en ventilación que favorece el flujo de aire natural. Debe instalarse en un lugar con espacio libre y ventilación adecuados, especialmente cuando se coloca dentro de un gabinete.
Una OLT de un solo puerto puede soportar un crecimiento gradual dentro de su capacidad PON disponible. Si el proyecto posteriormente requiere más rutas PON o una mayor densidad de suscriptores, es posible que se requieran OLT adicionales o un modelo de puerto más alto.
Los compradores deben proporcionar la cantidad requerida de ONU, la relación de división objetivo, la distancia de fibra, el tipo de enlace ascendente, los modelos de ONU, los requisitos de VLAN o multidifusión, las preferencias de administración y el entorno de instalación. Esta información ayuda a confirmar la configuración adecuada y la compatibilidad de la red.
Comparta su cantidad de ONU, relación de división, distancia de fibra, requisitos de enlace ascendente y preferencias de administración con el equipo de HSGQ. Podemos ayudarlo a evaluar la configuración GPON OLT adecuada para su implementación FTTH o FTTx.
1 puerto GPON | Hasta 128 ONU | Enlace ascendente 4GE + 10G SFP+
