1 port gpon mini olt optik untuk fttx

Ikhtisar Produk

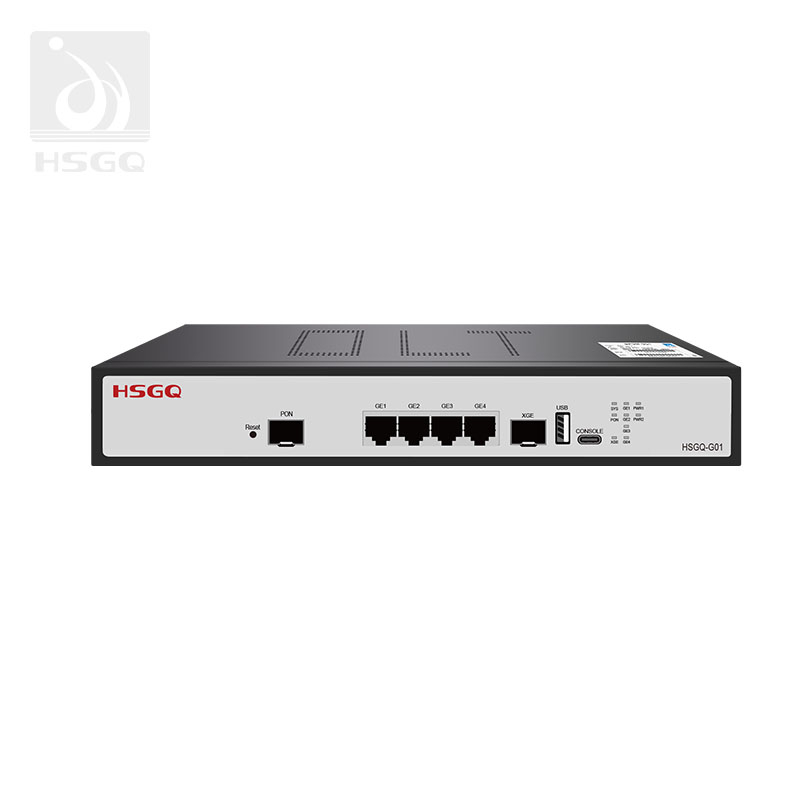

HSGQ-G01 adalah kaset GPON OLT berkapasitas kecil yang dikembangkan untuk jaringan akses serat kompak. Ini dirancang berdasarkan persyaratan ITU-T G.984/G.988 dan standar penerapan GPON yang relevan. Perangkat ini menyediakan fungsi akses GPON, manajemen jaringan, pemeliharaan, pemantauan, dan kontrol layanan untuk proyek skala kecil.

Dengan satu port GPON dan rasio pemisahan yang direncanakan hingga 1:128, G01 dapat melayani beberapa terminal ONU melalui jaringan distribusi optik pasif. Desainnya yang ringkas membuatnya cocok untuk jaringan akses ISP kecil, proyek perumahan, penerapan SOHO, dan kantor perusahaan kecil.

Untuk pilihan produk yang lebih luas, rangkaian produk HSGQ GPON OLT mencakup kapasitas port dan konfigurasi jaringan yang berbeda untuk akses FTTx.

Parameter teknis

GPON OLT Ringkas untuk Proyek Jaringan Kecil

Faktor bentuk HSGQ-G01 yang ringkas membuatnya lebih mudah dipasang di lemari peralatan kecil, ruang kabel, titik akses lokal, dan lokasi dengan ruang terbatas lainnya. Desain bergaya kaset 1U membantu mengurangi ruang instalasi sekaligus mempertahankan fungsi utama yang diperlukan untuk jaringan akses GPON.

G01 mendukung hingga 128 pengguna GPON berdasarkan desain jaringan yang direncanakan. Kapasitas ini cocok untuk proyek mikro dan penerapan dengan kepadatan rendah di mana OLT multi-port yang besar akan menambah biaya yang tidak perlu atau kapasitas yang tidak terpakai.

Bagi operator jaringan yang berencana memulai dengan penerapan yang lebih kecil dan memperluas secara bertahap, GPON OLT port tunggal dapat memberikan titik masuk praktis sekaligus memberikan ruang untuk peningkatan jaringan di masa mendatang.

Manajemen Cloud untuk Operasi OLT GPON Jarak Jauh

HSGQ-G01 mendukung manajemen HSGQ Cloud untuk pengoperasian perangkat terpusat. Administrator jaringan dapat menggunakan platform cloud untuk mengatur perangkat, mengelola proyek, meninjau status perangkat, dan menyederhanakan konfigurasi dan pemeliharaan rutin.

Manajemen berbasis cloud berguna ketika peralatan OLT dipasang di berbagai gedung, ruang akses jarak jauh, lokasi bisnis kecil, atau proyek perumahan terdistribusi. Hal ini mengurangi kebutuhan akan kunjungan berulang di lokasi dan menyediakan cara yang lebih konsisten untuk mengelola beberapa perangkat akses.

G01 juga dapat diintegrasikan ke dalam lingkungan pengelolaan lokal yang sesuai. Metode manajemen yang tersedia harus dipilih sesuai dengan arsitektur jaringan proyek, izin pengguna, dan alur kerja pemeliharaan.

Akses GPON yang Efisien dan Uplink Berkecepatan Tinggi

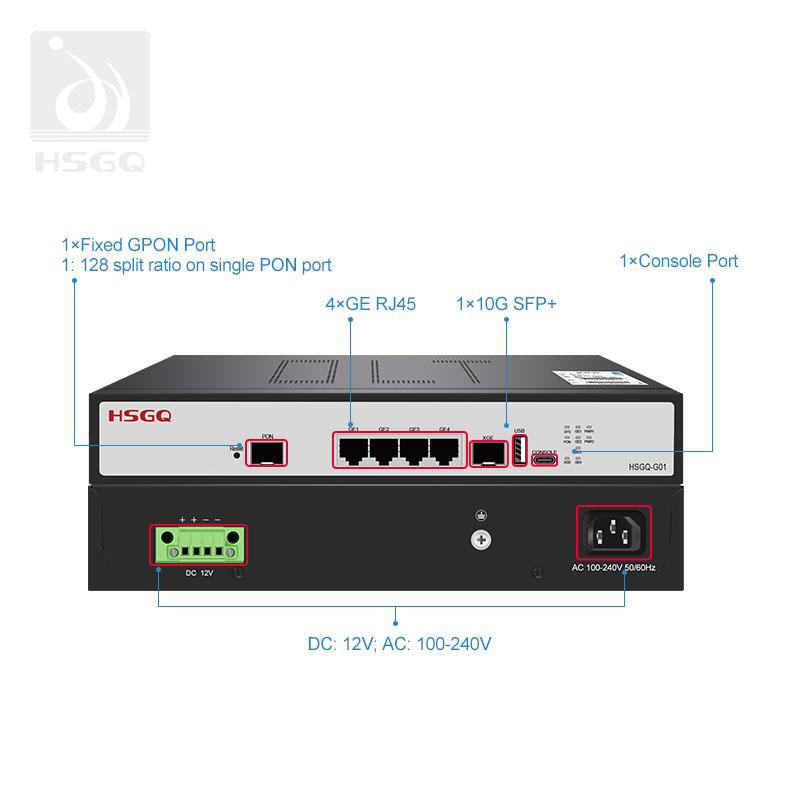

HSGQ-G01 menggabungkan akses GPON dengan beberapa opsi uplink Ethernet. Antarmuka GPON mendukung kecepatan transmisi GPON standar, sedangkan empat port Gigabit Ethernet dan satu port 10G SFP+ menyediakan cara fleksibel untuk menghubungkan OLT ke sakelar agregasi, router, atau jaringan serat hulu.

Uplink 10G SFP+ dapat dipilih untuk proyek yang memerlukan kapasitas agregasi lebih tinggi atau koneksi berbasis fiber yang lebih panjang ke jaringan inti. Port 4GE RJ45 dapat digunakan di mana koneksi Ethernet tembaga lebih nyaman untuk peralatan lokal.

Kombinasi ini memungkinkan G01 untuk mendukung tata letak jaringan yang berbeda tanpa memerlukan sasis yang besar. Throughput sebenarnya bergantung pada rasio pemisahan GPON, profil lalu lintas, konfigurasi uplink, anggaran optik, dan jumlah pengguna aktif.

Pendinginan Pasif untuk Instalasi Stabil

Bukaan ventilasi dan tata letak sasis mendukung aliran udara alami di sekitar perangkat, membantu menghilangkan panas selama pengoperasian tanpa bergantung pada sistem pendingin yang rumit.

Desain berdaya rendah membuat HSGQ-G01 cocok untuk ruang peralatan kompak, lemari kecil, dan titik akses jaringan lokal. Untuk pengoperasian yang stabil, perangkat harus dipasang dengan jarak yang cukup di sekitar lubang ventilasi dan dijauhkan dari debu, kelembapan, dan sumber panas langsung yang berlebihan.

Ketika OLT dipasang di kabinet tertutup, keseluruhan ventilasi kabinet dan suhu lingkungan harus dipertimbangkan sebagai bagian dari desain jaringan.

Isolasi VLAN untuk Jaringan Akses Terorganisir

HSGQ-G01 mendukung fungsi VLAN untuk memisahkan dan mengatur berbagai jenis lalu lintas jaringan. Konfigurasi VLAN dapat digunakan untuk membedakan akses pengguna, lalu lintas manajemen, lalu lintas layanan, atau segmen jaringan logis lainnya sesuai dengan kebutuhan proyek.

Isolasi VLAN sangat berguna dalam jaringan yang melayani banyak pengguna, departemen, gedung, atau jenis layanan. Ini membantu administrator menerapkan kebijakan akses yang berbeda dan mengelola lalu lintas dengan lebih jelas.

Perangkat ini juga mendukung pengintaian IGMP dan kontrol multicast yang fleksibel. Fungsi-fungsi ini dapat membantu mengurangi penerusan multicast yang tidak perlu ketika jaringan membawa IPTV, pemantauan video, atau layanan multicast lainnya.

Aplikasi GPON OLT di Berbagai Skenario

HSGQ-G01 dapat digunakan di kawasan perumahan, vila komersial, kantor perusahaan kecil, pabrik cerdas, fasilitas kesehatan, pusat perbelanjaan, kampus sekolah, dan jaringan pemantauan.

Arsitektur port tunggalnya cocok untuk proyek akses dengan kepadatan rendah atau terlokalisasi di mana OLT yang ringkas lebih mudah diterapkan dibandingkan platform berbasis rak yang lebih besar. Empat port GE RJ45 dan uplink 10G SFP+ juga memberikan fleksibilitas untuk menghubungkan switch, router, atau peralatan agregasi lokal.

Untuk proyek yang lebih besar dengan kepadatan pelanggan lebih tinggi atau beberapa rute PON, kategori HSGQ Mini OLT menyediakan opsi kapasitas port tambahan.

Fitur Utama HSGQ-G01 GPON Mini OLT

Tabel Alamat MAC 16K dan Kontrol Lalu Lintas

HSGQ-G01 menyediakan tabel alamat MAC 16K untuk mengelola perangkat jaringan yang terhubung. Ini mendukung DBA yang fleksibel dan kontrol kecepatan lalu lintas hulu dan hilir untuk membantu mendistribusikan bandwidth yang tersedia sesuai dengan kebutuhan layanan.

OLT juga mendukung agregasi port, kontrol lalu lintas berbasis port, dan pembentukan lalu lintas. Fungsi-fungsi ini membantu administrator jaringan mengatur sumber daya uplink dan menerapkan kebijakan lalu lintas yang lebih hati-hati di seluruh port yang terhubung.

Identifikasi ONU dan Registrasi Otomatis

G01 mendukung identifikasi ONU otomatis, penemuan otomatis, dan registrasi otomatis. Fungsi-fungsi ini membantu menyederhanakan proses menghadirkan terminal ONU baru ke jaringan GPON.

Penemuan otomatis dapat mengurangi pemeriksaan manual selama penerapan, sementara pendaftaran otomatis membantu operator menyelesaikan penyediaan akses dasar dengan lebih efisien. Profil autentikasi dan layanan tetap harus dikonfigurasi sesuai dengan persyaratan OLT, ONU, dan operator jaringan.

Layanan VLAN dan Multicast

HSGQ-G01 mendukung konfigurasi VLAN untuk pemisahan jaringan logis dan manajemen layanan. Ini juga memberikan dukungan multicast yang fleksibel dan dapat dikontrol untuk jaringan yang membawa video, IPTV, pemantauan, atau layanan berbasis multicast lainnya.

Pengintaian IGMP didukung untuk membantu OLT memantau aktivitas grup multicast dan menghindari penerusan multicast yang tidak perlu ke port yang tidak memerlukan layanan.

Manajemen Lalu Lintas Berbasis Pelabuhan

Kontrol lalu lintas berbasis port memungkinkan administrator untuk menerapkan kebijakan lalu lintas yang berbeda ke port atau koneksi layanan tertentu. Pembentukan lalu lintas dapat digunakan untuk mengelola penggunaan bandwidth dan membantu mempertahankan pengalaman jaringan yang lebih dapat diprediksi ketika beberapa terminal berbagi jaringan akses GPON yang sama.

Manajemen Awan

G01 mendukung manajemen cloud melalui platform HSGQ Cloud. Hal ini memungkinkan proyek jaringan yang sesuai untuk menggunakan manajemen perangkat terpusat, pemantauan status, dan fungsi pemeliharaan rutin melalui lingkungan manajemen jarak jauh.

Konfigurasi Uplink Fleksibel

HSGQ-G01 mendukung modul uplink listrik dan optik. Hal ini memungkinkan konfigurasi uplink dipilih sesuai dengan infrastruktur jaringan yang tersedia, jarak transmisi, peralatan agregasi, dan anggaran proyek.

Keunggulan Produk HSGQ-G01

Diagnosis Tautan Optik

G01 mendukung diagnosis tautan optik dengan mekanisme peringatan lengkap. Hal ini membantu personel pemeliharaan mengidentifikasi kondisi tautan optik yang tidak normal dan merespons lebih cepat selama pemecahan masalah jaringan.

Diagnosis optik harus digunakan bersama dengan pengujian daya optik, inspeksi konektor, pemeriksaan rute serat, dan pemantauan status ONU untuk proses pencarian kesalahan yang lengkap.

Dukungan Catu Daya Ganda

HSGQ-G01 mendukung catu daya ganda untuk meningkatkan keandalan daya. Konfigurasi daya ganda dapat memberikan jalur daya tambahan untuk proyek yang mengutamakan kontinuitas layanan dan ketersediaan peralatan.

Pengaturan daya yang tepat harus dipilih sesuai dengan desain proyek dan konfigurasi pemesanan.

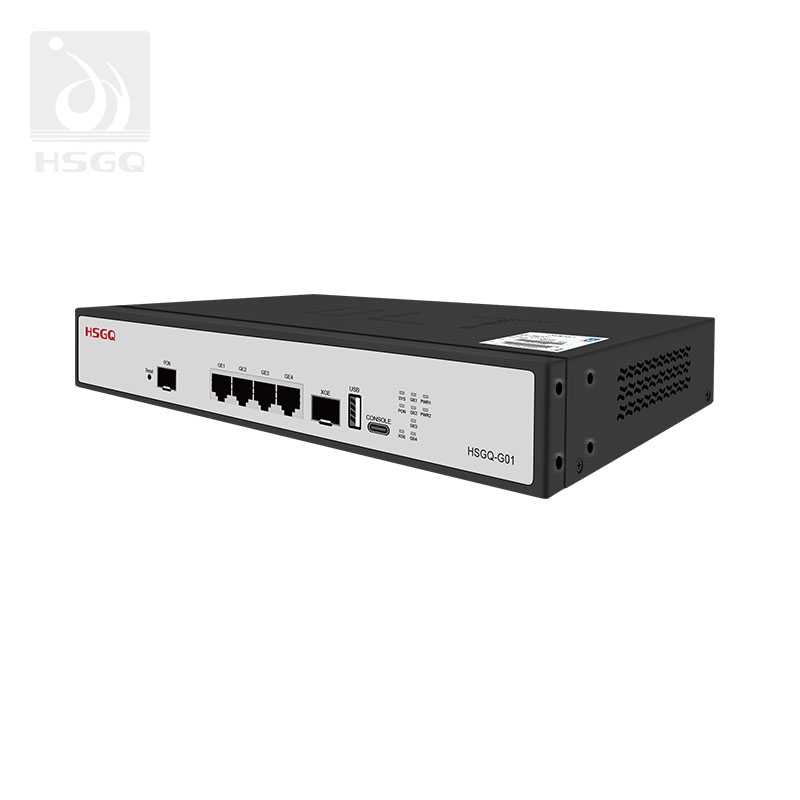

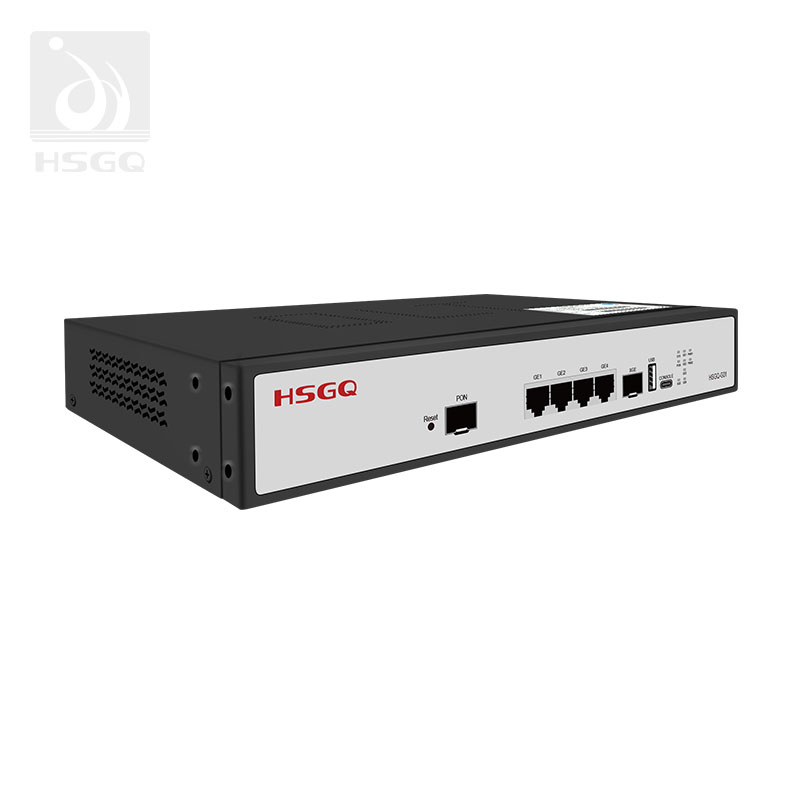

Desain Kaset 1U Hemat Ruang

Penutup bergaya kaset 1U menghemat ruang pemasangan dan mendukung pengoperasian berdaya rendah. Cocok untuk lemari kecil, ruang akses, dan penerapan jaringan lokal di mana sasis OLT ukuran penuh mungkin tidak diperlukan.

Uplink Listrik dan Optik yang Fleksibel

G01 mendukung modul uplink listrik dan optik, memungkinkan perangkat disesuaikan dengan struktur jaringan yang berbeda. Uplink tembaga dapat digunakan untuk peralatan agregasi terdekat, sedangkan uplink optik cocok untuk koneksi berbasis serat dan rute akses yang lebih panjang.

Kapasitas Hingga 128 Terminal GPON

Setiap port PON mendukung hingga 128 terminal berdasarkan rasio pemisahan yang direncanakan, anggaran optik, alokasi bandwidth, dan kondisi layanan. Karena HSGQ-G01 memiliki satu port GPON, seluruh perangkat mendukung hingga 128 ONU dalam konfigurasi penuh.

Kapasitas penerapan sebenarnya harus dievaluasi berdasarkan bandwidth layanan yang diperlukan, kehilangan optik, kompatibilitas ONU, dan aktivitas pengguna yang diharapkan.

Kapan Memilih OLT Mini GPON Port Tunggal

GPON Mini OLT port tunggal cocok ketika proyek memerlukan satu rute akses PON dengan jumlah terminal sedang. Ini dapat dipertimbangkan untuk:

• ISP kecil dan jaringan broadband komunitas

• Bangunan tempat tinggal dan proyek FTTH kecil

• SOHO dan kantor perusahaan kecil

• Gedung sekolah dan jaringan kampus kecil

• Jaringan pengawasan dan pemantauan lokal

• Lokasi terpencil dengan ruang peralatan terbatas

• Proyek percontohan dan perluasan jaringan secara bertahap

Untuk proyek yang memerlukan beberapa rute PON, kepadatan pelanggan yang lebih tinggi, atau redundansi yang lebih besar, OLT GPON multi-port mungkin lebih tepat.

Rasio Pembagian GPON dan Perencanaan Kapasitas ONU

HSGQ-G01 dapat mendukung hingga 128 terminal GPON melalui jaringan split optik yang direncanakan. Namun, jumlah maksimum ONU yang terhubung tidak boleh digunakan sebagai satu-satunya kriteria desain.

Sebelum penerapan, perencana jaringan harus mengevaluasi:

• Rasio pemisahan dan pengaturan splitter yang diperlukan

• Jarak serat dan kehilangan optik total

• Kelas optik GPON dan anggaran daya

• Lalu lintas hilir dan hulu yang diharapkan

• Otentikasi ONU dan kompatibilitas OMCI

• Persyaratan VLAN, multicast, dan QoS

• Kapasitas uplink yang tersedia

Rangkaian produk HSGQ ONU/ONT dapat ditinjau saat memilih perangkat terminal untuk jaringan akses GPON.

Penyediaan dan Aktivasi Layanan ONU

G01 mendukung identifikasi otomatis ONU, penemuan otomatis, dan registrasi otomatis untuk menyederhanakan orientasi terminal. Setelah ONU terdeteksi, operator dapat menerapkan profil akses yang diperlukan, konfigurasi VLAN, kebijakan bandwidth, dan pengaturan layanan.

Alur kerja aktivasi yang umum meliputi:

1. Hubungkan jalur optik GPON dan verifikasi tautan optik.

2. Konfirmasikan bahwa ONU terdeteksi oleh OLT.

3. Daftarkan atau otorisasi ONU sesuai dengan kebijakan proyek.

4. Terapkan profil VLAN dan DBA yang diperlukan.

5. Uji akses Ethernet, layanan multicast, dan komunikasi manajemen.

6. Catat status ONU dan konfigurasi layanan untuk pemeliharaan di masa mendatang.

Alur kerja sebenarnya bergantung pada versi perangkat lunak OLT, model ONU, metode autentikasi, dan platform manajemen jaringan.

Manajemen dan Pemeliharaan Jaringan GPON Kecil

HSGQ-G01 menggabungkan manajemen cloud dengan fungsi manajemen jaringan lokal untuk lingkungan operasi yang berbeda. Manajemen cloud berguna untuk situs terdistribusi, sedangkan manajemen lokal lebih disukai untuk jaringan tertutup atau proyek dengan persyaratan kontrol akses tertentu.

Selama pemeliharaan, operator dapat meninjau status PON, status uplink, informasi kinerja, status sistem, alarm, dan informasi pengguna atau log. Fungsi diagnosis dan peringatan tautan optik dapat lebih lanjut mendukung pemecahan masalah ketika ONU kehilangan koneksi atau jalur optik menjadi tidak stabil.

Alur kerja manajemen yang jelas harus mencakup penamaan perangkat, pengelompokan proyek, izin pengguna, pencadangan konfigurasi, perencanaan firmware, dan catatan pemeliharaan.

Daftar Periksa Pemesanan untuk HSGQ-G01

Sebelum membeli HSGQ-G01, pembeli harus mengkonfirmasi informasi proyek berikut:

• Jumlah ONU yang dibutuhkan dan perkiraan pertumbuhan di masa depan

• Rasio pemisahan GPON dan perkiraan kehilangan optik

• Model ONU dan persyaratan otentikasi

• Jenis uplink yang diperlukan: GE RJ45 atau 10G SFP+

• Persyaratan VLAN, multicast, DBA, dan kontrol lalu lintas

• Preferensi manajemen cloud atau lokal

• Persyaratan redundansi daya

• Ukuran kabinet pemasangan dan kondisi ventilasi

• Suhu pengoperasian dan lingkungan lokasi

Memberikan informasi ini selama tahap penyelidikan membantu tim teknis merekomendasikan GPON OLT yang sesuai dan konfigurasi ONU yang cocok.

FAQ

Apa yang dimaksud dengan GPON OLT 1-port?

GPON OLT 1-port memiliki satu antarmuka GPON PON untuk menghubungkan jaringan distribusi optik pasif. HSGQ-G01 dapat mendukung hingga 128 terminal GPON dengan rasio pemisahan, anggaran optik, dan desain layanan yang sesuai.

Apakah HSGQ-G01 merupakan EPON atau XGS-PON OLT?

HSGQ-G01 adalah GPON Mini OLT. Itu harus dipilih untuk jaringan GPON. Proyek yang menggunakan EPON, XGS-PON, atau teknologi PON lainnya harus memilih model yang dirancang untuk standar spesifik tersebut.

Bagaimana cara memilih port uplink?

G01 menyediakan empat port Gigabit Ethernet dan satu uplink 10G SFP+. Port GE cocok untuk koneksi tembaga terdekat, sedangkan antarmuka 10G SFP+ dapat digunakan ketika uplink berbasis serat atau berkapasitas lebih tinggi diperlukan.

Bisakah HSGQ-G01 berfungsi dengan ONU pihak ketiga?

Kompatibilitas ONU pihak ketiga bergantung pada perilaku OMCI, autentikasi, konfigurasi VLAN, profil layanan, dan implementasi firmware. Disarankan untuk memverifikasi model ONU spesifik dan layanan yang diperlukan sebelum melakukan pemesanan proyek.

Apakah G01 cocok untuk ISP kecil?

Ya. Desain port tunggalnya, dukungan hingga 128 terminal GPON, opsi uplink yang fleksibel, registrasi otomatis ONU, dan manajemen cloud membuatnya cocok untuk ISP kecil, komunitas, SOHO, dan jaringan akses perusahaan kecil.

Apakah G01 mendukung manajemen jarak jauh?

HSGQ-G01 mendukung manajemen cloud dan juga dapat diintegrasikan ke dalam lingkungan manajemen lokal yang sesuai. Metode manajemen akhir bergantung pada arsitektur jaringan proyek, izin akses, dan konfigurasi platform.

Apakah G01 memerlukan pendinginan aktif?

Perangkat ini menggunakan desain pembuangan panas berbasis ventilasi yang mendukung aliran udara alami. Ini harus dipasang di lokasi dengan jarak bebas dan ventilasi yang sesuai, terutama bila ditempatkan di dalam kabinet.

Bisakah G01 diperluas nanti?

OLT port tunggal dapat mendukung pertumbuhan bertahap sesuai kapasitas PON yang tersedia. Jika proyek nantinya memerlukan lebih banyak rute PON atau kepadatan pelanggan yang lebih tinggi, OLT tambahan atau model port yang lebih tinggi mungkin diperlukan.

Informasi apa yang harus diberikan saat meminta penawaran?

Pembeli harus menyediakan kuantitas ONU yang diperlukan, rasio pembagian target, jarak serat, jenis uplink, model ONU, persyaratan VLAN atau multicast, preferensi manajemen, dan lingkungan instalasi. Informasi ini membantu mengonfirmasi konfigurasi yang sesuai dan kompatibilitas jaringan.
