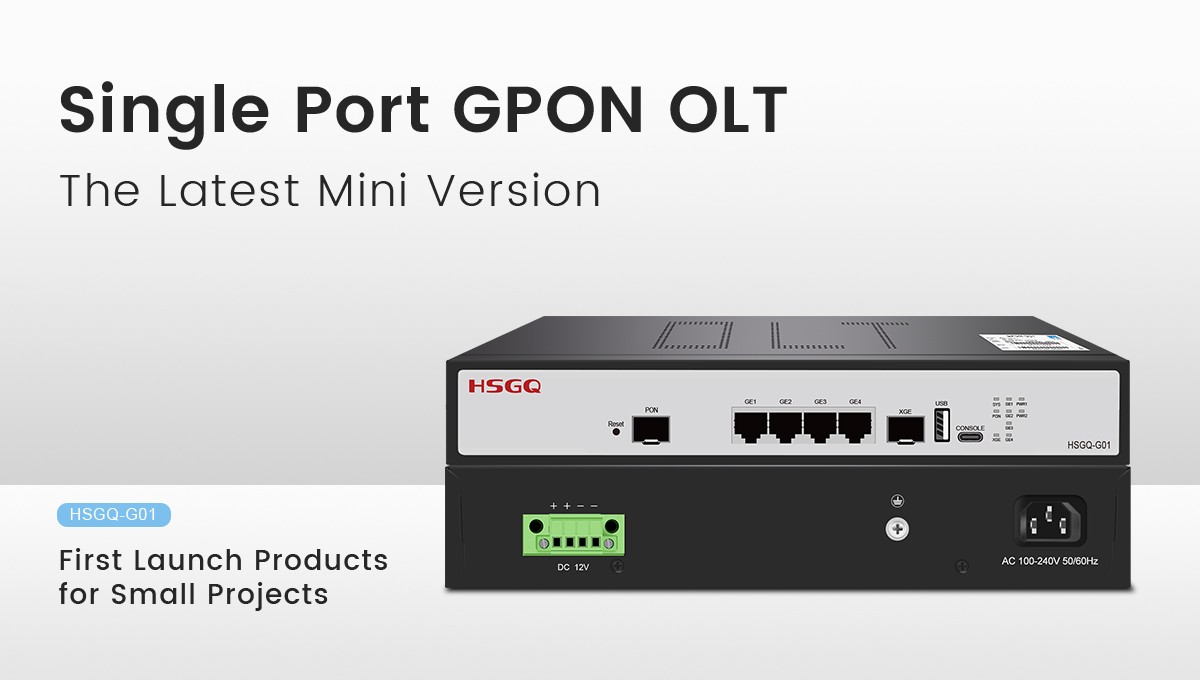

1 порт Gpon Mini OLT оптический для FTTX

Обзор продукта

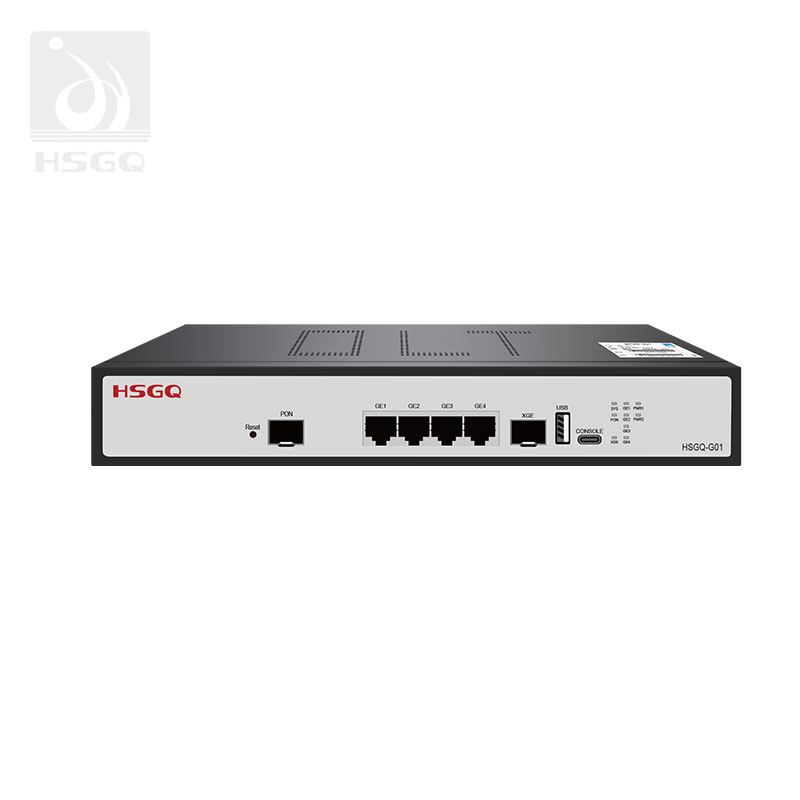

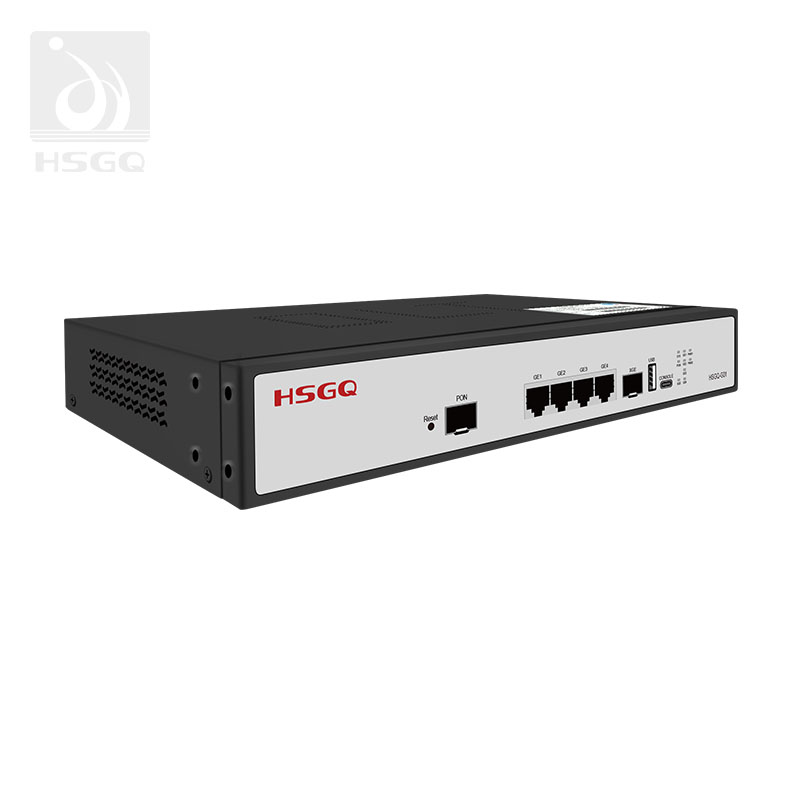

HSGQ-G01 — это кассета GPON OLT малой емкости, разработанная для компактных оптоволоконных сетей доступа. Он разработан с учетом требований ITU-T G.984/G.988 и соответствующих стандартов развертывания GPON. Устройство обеспечивает доступ к GPON, управление сетью, обслуживание, мониторинг и функции управления услугами для небольших проектов.

Благодаря одному порту GPON и запланированному коэффициенту разделения до 1:128 G01 может обслуживать несколько терминалов ONU через пассивную оптическую распределительную сеть. Его компактный дизайн делает его подходящим для небольших сетей доступа интернет-провайдеров, жилых проектов, развертываний SOHO и офисов небольших предприятий.

Для более широкого выбора продуктов линейка продуктов HSGQ GPON OLT включает в себя различные емкости портов и конфигурации сети для доступа FTTx.

Технический параметр

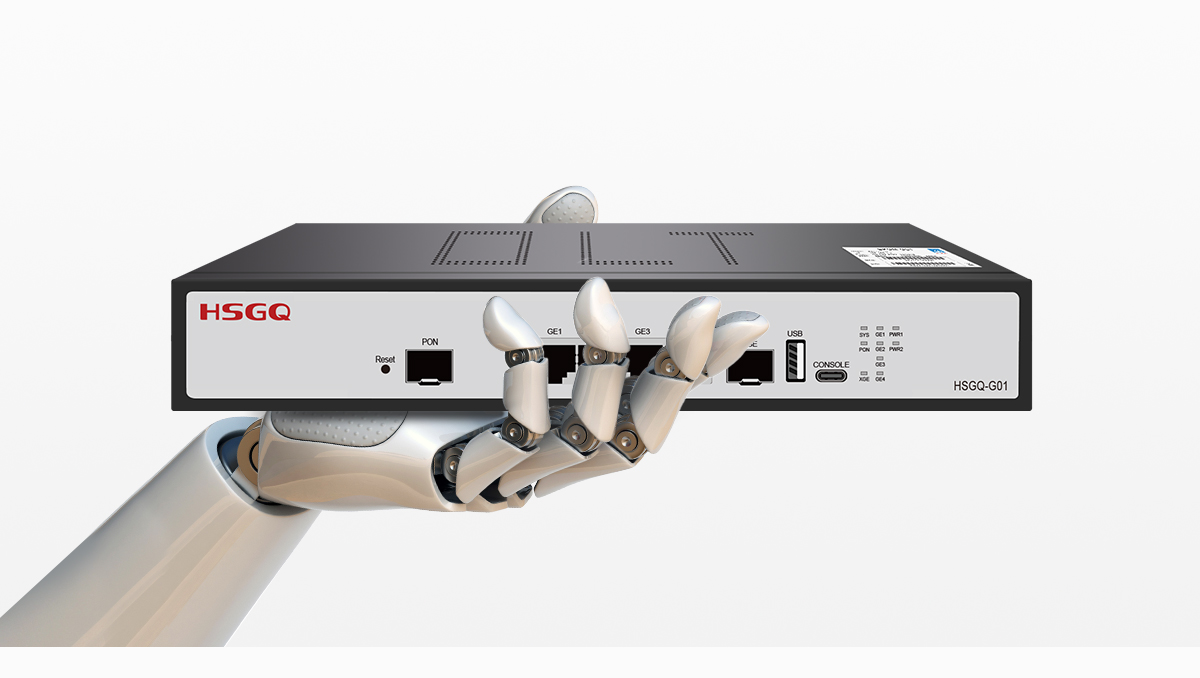

Компактный GPON OLT для небольших сетевых проектов

Компактный форм-фактор HSGQ-G01 упрощает установку в небольших шкафах с оборудованием, в помещениях для подключения, локальных точках доступа и других местах с ограниченным пространством. Его кассетный дизайн высотой 1U помогает уменьшить пространство для установки, сохраняя при этом основные функции, необходимые для сети доступа GPON.

G01 поддерживает до 128 пользователей GPON в соответствии с запланированной конструкцией сети. Эта емкость подходит для микропроектов и развертываний с низкой плотностью, где большой многопортовый OLT приведет к ненужным затратам или неиспользованной емкости.

Для сетевых операторов, планирующих начать с небольшого развертывания и постепенно расширяться, однопортовый GPON OLT может стать практичной точкой входа, оставляя при этом место для будущих обновлений сети.

Облачное управление для удаленных операций GPON OLT

HSGQ-G01 поддерживает облачное управление HSGQ для централизованной работы устройств. Сетевые администраторы могут использовать облачную платформу для организации устройств, управления проектами, проверки состояния устройств и упрощения повседневной настройки и обслуживания.

Облачное управление полезно, когда оборудование OLT установлено в разных зданиях, комнатах удаленного доступа, объектах малого бизнеса или распределенных жилых проектах. Это уменьшает необходимость повторных посещений объекта и обеспечивает более последовательный способ управления несколькими устройствами доступа.

G01 также можно интегрировать в подходящую локальную среду управления. Доступный метод управления следует выбирать в соответствии с сетевой архитектурой проекта, разрешениями пользователей и рабочим процессом обслуживания.

Эффективный доступ к GPON и высокоскоростная восходящая линия связи

HSGQ-G01 сочетает в себе доступ GPON с несколькими вариантами восходящего канала Ethernet. Его интерфейс GPON поддерживает стандартные скорости передачи GPON, а четыре порта Gigabit Ethernet и один порт 10G SFP+ обеспечивают гибкие способы подключения OLT к коммутатору агрегации, маршрутизатору или восходящей оптоволоконной сети.

Восходящий канал 10G SFP+ можно выбрать для проектов, которым требуется более высокая агрегационная способность или более длинное оптоволоконное соединение с базовой сетью. Порты 4GE RJ45 можно использовать там, где медные соединения Ethernet более удобны для локального оборудования.

Эта комбинация позволяет G01 поддерживать различные схемы сети, не требуя большого шасси. Фактическая пропускная способность зависит от коэффициента разделения GPON, профиля трафика, конфигурации восходящей линии связи, оптического бюджета и количества активных пользователей.

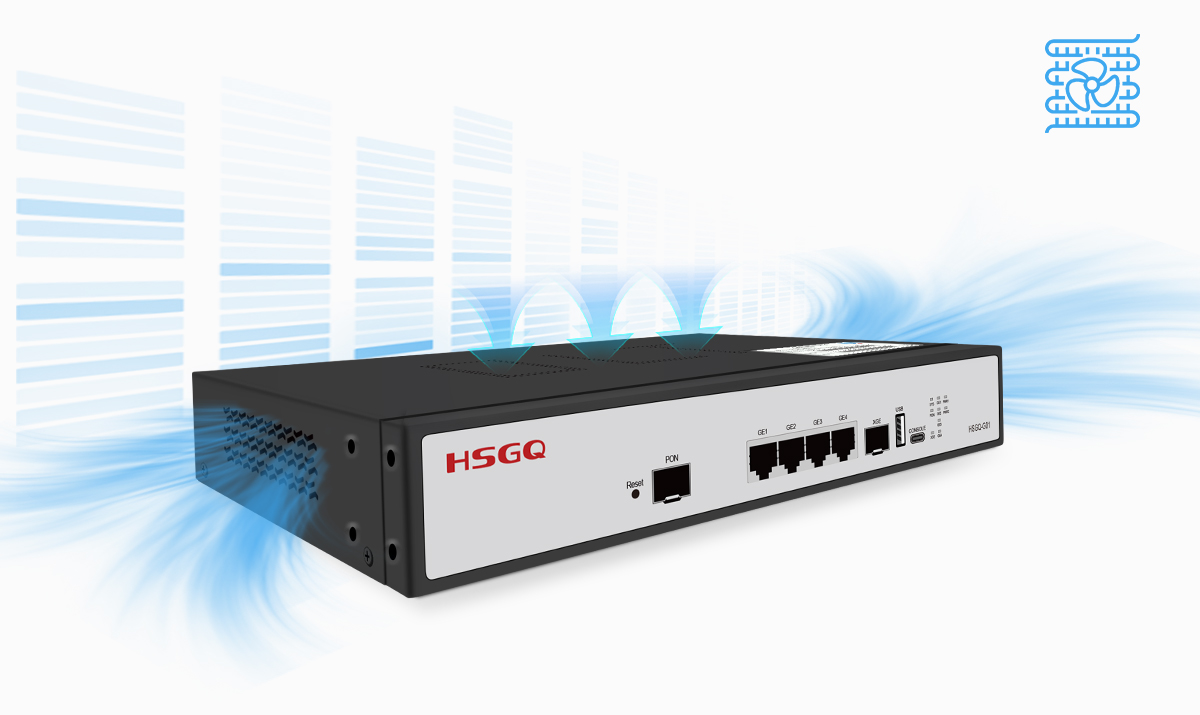

Пассивное охлаждение для стабильной установки

Вентиляционные отверстия и компоновка корпуса поддерживают естественный поток воздуха вокруг устройства, помогая рассеивать тепло во время работы, не полагаясь на сложную систему охлаждения.

Конструкция с низким энергопотреблением делает HSGQ-G01 подходящим для компактных аппаратных, небольших шкафов и точек доступа к локальной сети. Для стабильной работы устройство следует устанавливать с достаточным зазором вокруг вентиляционных отверстий и хранить вдали от чрезмерной пыли, влаги и прямых источников тепла.

Если OLT установлен в закрытом шкафу, при проектировании сети следует учитывать общую вентиляцию шкафа и температуру окружающей среды.

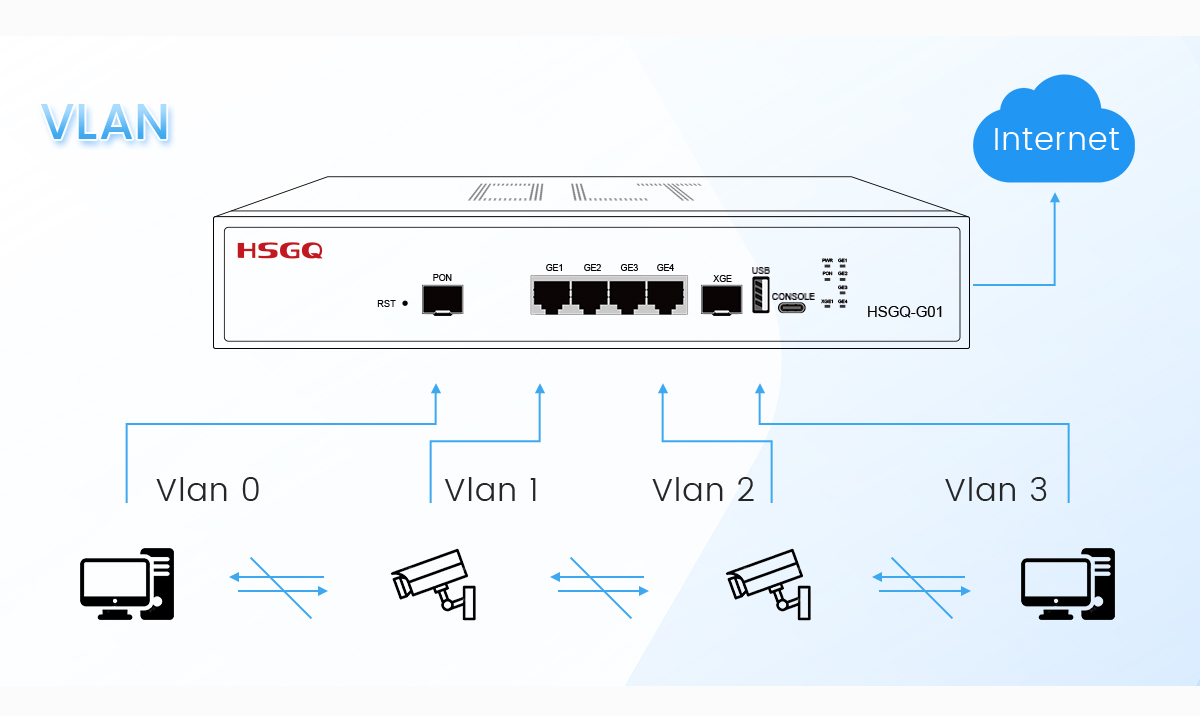

Изоляция VLAN для сетей организованного доступа

HSGQ-G01 поддерживает функции VLAN для разделения и организации различных типов сетевого трафика. Конфигурацию VLAN можно использовать для разделения пользовательского доступа, трафика управления, служебного трафика или других логических сегментов сети в соответствии с требованиями проекта.

Изоляция VLAN особенно полезна в сетях, которые обслуживают несколько пользователей, отделов, зданий или типов услуг. Это помогает администраторам применять различные политики доступа и более четко управлять трафиком.

Устройство также поддерживает отслеживание IGMP и гибкое управление многоадресной рассылкой. Эти функции могут помочь уменьшить ненужную многоадресную переадресацию, когда сеть предоставляет IPTV, видеомониторинг или другие услуги многоадресной рассылки.

Приложения GPON OLT в различных сценариях

HSGQ-G01 можно использовать в жилых районах, коммерческих виллах, офисах малых предприятий, интеллектуальных заводах, медицинских учреждениях, торговых центрах, школьных городках и сетях мониторинга.

Его однопортовая архитектура подходит для проектов с низкой плотностью или локализованным доступом, где компактный OLT легче развернуть, чем более крупную стоечную платформу. Четыре порта GE RJ45 и восходящий канал 10G SFP+ также обеспечивают гибкость для подключения локальных коммутаторов, маршрутизаторов или агрегирующего оборудования.

Для более крупных проектов с более высокой плотностью абонентов или несколькими маршрутами PON категория HSGQ Mini OLT предоставляет дополнительные возможности пропускной способности портов.

Основные характеристики HSGQ-G01 GPON Mini OLT

Таблица MAC-адресов 16 тыс. и контроль трафика

HSGQ-G01 предоставляет таблицу MAC-адресов размером 16 тыс. для управления подключенными сетевыми устройствами. Он поддерживает гибкое управление базой данных и управление скоростью восходящего и нисходящего трафика, что помогает распределять доступную полосу пропускания в соответствии с требованиями обслуживания.

OLT также поддерживает агрегацию портов, управление трафиком на основе портов и формирование трафика. Эти функции помогают сетевым администраторам организовывать ресурсы восходящей линии связи и применять более продуманную политику трафика через подключенные порты.

Идентификация ONU и автоматическая регистрация

G01 поддерживает автоматическую идентификацию, автоматическое обнаружение и автоматическую регистрацию ONU. Эти функции помогают упростить процесс подключения новых терминалов ONU к сети GPON.

Автоматическое обнаружение может сократить необходимость ручной проверки во время развертывания, а автоматическая регистрация помогает операторам более эффективно выполнять базовое предоставление доступа. Профили аутентификации и обслуживания по-прежнему следует настраивать в соответствии с требованиями OLT, ONU и оператора сети.

Услуги VLAN и многоадресной рассылки

HSGQ-G01 поддерживает настройку VLAN для логического разделения сетей и управления услугами. Он также обеспечивает гибкую и управляемую поддержку многоадресной рассылки для сетей, передающих видео, IPTV, мониторинг или другие услуги на основе многоадресной рассылки.

Поддерживается отслеживание IGMP, чтобы помочь OLT отслеживать активность групп многоадресной рассылки и избегать ненужной пересылки многоадресной рассылки на порты, которым не требуется эта услуга.

Управление трафиком на основе портов

Управление трафиком на основе портов позволяет администраторам применять различные политики трафика к определенным портам или служебным соединениям. Формирование трафика можно использовать для управления использованием полосы пропускания и обеспечения более предсказуемой работы сети, когда несколько терминалов используют одну и ту же сеть доступа GPON.

Облачное управление

G01 поддерживает управление облаком через облачную платформу HSGQ. Это позволяет подходящим сетевым проектам использовать централизованное управление устройствами, мониторинг состояния и функции текущего обслуживания через среду удаленного управления.

Гибкая конфигурация восходящей линии связи

HSGQ-G01 поддерживает как электрические, так и оптические модули восходящей линии связи. Это позволяет выбирать конфигурацию восходящей линии связи в соответствии с доступной сетевой инфраструктурой, расстоянием передачи, оборудованием агрегации и бюджетом проекта.

Преимущества продукта HSGQ-G01

Диагностика оптического канала

G01 поддерживает диагностику оптического канала с полным механизмом предупреждения. Это помогает обслуживающему персоналу выявлять аномальные состояния оптического канала и быстрее реагировать при устранении неполадок в сети.

Оптическая диагностика должна использоваться вместе с тестированием оптической мощности, проверкой разъемов, проверкой маршрута оптоволокна и мониторингом состояния ONU для полного процесса поиска неисправностей.

Поддержка двух источников питания

HSGQ-G01 поддерживает двойной источник питания для повышения надежности электропитания. Конфигурация с двойным питанием может обеспечить дополнительный путь электропитания для проектов, где важны непрерывность обслуживания и доступность оборудования.

Точную схему электропитания следует выбирать в соответствии с проектом и конфигурацией заказа.

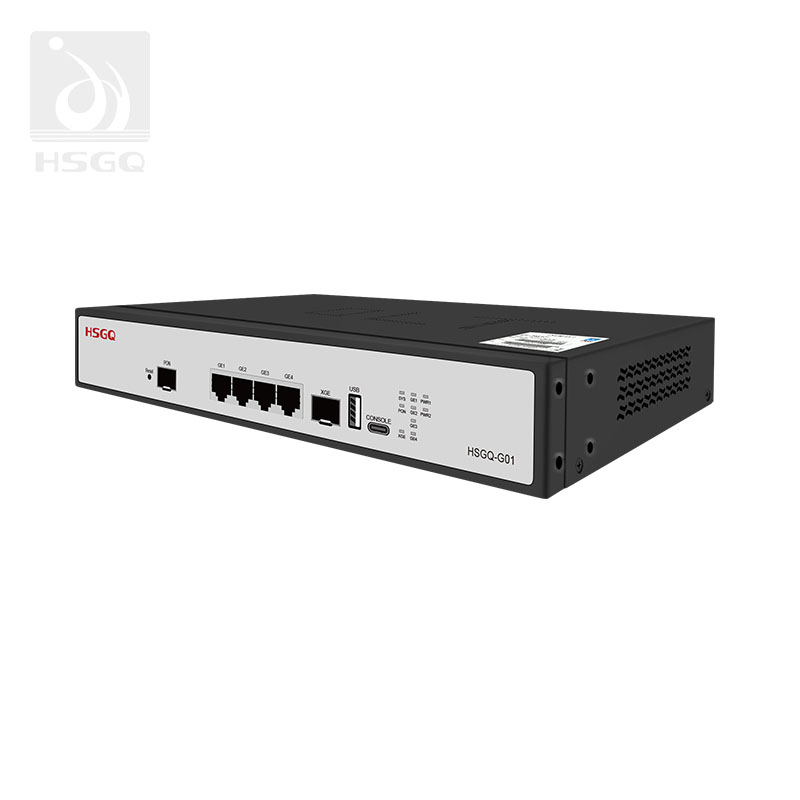

Компактная кассетная конструкция высотой 1U

Кассетный корпус высотой 1U экономит место для установки и поддерживает работу с низким энергопотреблением. Он подходит для небольших шкафов, комнат доступа и локальных сетевых развертываний, где полноразмерное шасси OLT может не потребоваться.

Гибкие электрические и оптические каналы связи

G01 поддерживает электрические и оптические модули восходящей линии связи, что позволяет адаптировать устройство к различным сетевым структурам. Медные восходящие каналы можно использовать для близлежащего агрегирующего оборудования, а оптические восходящие каналы подходят для оптоволоконных соединений и более длинных маршрутов доступа.

Емкость до 128 терминалов GPON

Каждый порт PON поддерживает до 128 терминалов при запланированном коэффициенте разделения, оптическом бюджете, распределении полосы пропускания и условиях обслуживания. Поскольку HSGQ-G01 имеет один порт GPON, все устройство поддерживает до 128 ONU при полной конфигурации.

Фактическую мощность развертывания следует оценивать в соответствии с требуемой полосой пропускания услуги, оптическими потерями, совместимостью ONU и ожидаемой активностью пользователя.

Когда следует выбирать однопортовый GPON Mini OLT

Однопортовый мини-OLT GPON подходит, когда проект требует одного маршрута доступа к PON с умеренным количеством терминалов. Его можно рассматривать для:

• Небольшие интернет-провайдеры и общественные широкополосные сети

• Жилые дома и небольшие проекты FTTH

• Офисы SOHO и малых предприятий

• Школьные здания и небольшие сети кампусов

• Локальные сети наблюдения и мониторинга

• Удаленные площадки с ограниченным пространством для оборудования

• Пилотные проекты и поэтапное расширение сети

Для проектов, требующих нескольких маршрутов PON, более высокой плотности абонентов или большей избыточности, многопортовый GPON OLT может оказаться более подходящим.

Коэффициент разделения GPON и планирование мощности ONU

HSGQ-G01 может поддерживать до 128 терминалов GPON через запланированную оптическую разделенную сеть. Однако максимальное количество подключенных ONU не следует использовать в качестве единственного критерия проектирования.

Перед развертыванием планировщики сети должны оценить:

• Требуемое соотношение разделения и расположение делителя

• Расстояние между волокнами и общие оптические потери

• Оптический класс GPON и бюджет мощности

• Ожидаемый нисходящий и восходящий трафик

• Аутентификация ONU и совместимость с OMCI

• Требования к VLAN, многоадресной рассылке и QoS

• Доступная пропускная способность восходящей линии связи

С ассортиментом продукции HSGQ ONU/ONT можно ознакомиться при выборе терминальных устройств для сети доступа GPON.

Обеспечение ONU и активация услуг

G01 поддерживает автоматическую идентификацию, автоматическое обнаружение и автоматическую регистрацию ONU для упрощения подключения терминала. После обнаружения ONU оператор может применить необходимый профиль доступа, конфигурацию VLAN, политику пропускной способности и настройки сервиса.

Типичный рабочий процесс активации включает в себя:

1. Подключите оптический путь GPON и проверьте оптический канал.

2. Убедитесь, что ONU обнаружен OLT.

3. Зарегистрируйте или авторизуйте ONU в соответствии с политикой проекта.

4. Примените необходимый профиль VLAN и DBA.

5. Проверьте доступ к Ethernet, услуги многоадресной рассылки и связь управления.

6. Запишите состояние ONU и конфигурацию службы для будущего обслуживания.

Точный рабочий процесс зависит от версии программного обеспечения OLT, модели ONU, метода аутентификации и платформы управления сетью.

Управление и обслуживание небольших сетей GPON

HSGQ-G01 сочетает в себе управление облаком и функции управления локальной сетью для различных операционных сред. Облачное управление полезно для распределенных сайтов, тогда как локальное управление может быть предпочтительным для закрытых сетей или проектов с особыми требованиями к контролю доступа.

Во время обслуживания операторы могут просматривать состояние PON, состояние восходящей линии связи, информацию о производительности, состояние системы, сигналы тревоги, а также информацию о пользователе или журнале. Функции диагностики и предупреждения оптического канала могут дополнительно способствовать устранению неполадок, когда ONU теряет соединение или оптический путь становится нестабильным.

Четкий рабочий процесс управления должен включать именование устройств, группировку проектов, разрешения пользователей, резервное копирование конфигурации, планирование встроенного ПО и записи об обслуживании.

Контрольный список заказа HSGQ-G01

Перед покупкой HSGQ-G01 покупатели должны подтвердить следующую информацию о проекте:

• Количество необходимых ONU и ожидаемый будущий рост

• Коэффициент разделения GPON и расчетные оптические потери

• Модели ONU и требования к аутентификации

• Требуемый тип восходящего канала: GE RJ45 или 10G SFP+.

• Требования к VLAN, многоадресной рассылке, администратору баз данных и управлению трафиком

• Предпочтение облачного или локального управления

• Требования к резервированию питания

• Размер монтажного шкафа и условия вентиляции

• Рабочая температура и окружающая среда на объекте

Предоставление этой информации на этапе запроса помогает технической команде рекомендовать подходящий OLT GPON и соответствующую конфигурацию ONU.

Часто задаваемые вопросы

Что означает 1-портовый GPON OLT?

1-портовый GPON OLT имеет один интерфейс GPON PON для подключения пассивной оптической распределительной сети. HSGQ-G01 может поддерживать до 128 терминалов GPON при подходящем соотношении разделения, оптическом бюджете и дизайне услуг.

Является ли HSGQ-G01 OLT EPON или XGS-PON?

HSGQ-G01 — это мини-OLT GPON. Его следует выбирать для сетей GPON. В проектах, использующих EPON, XGS-PON или другую технологию PON, следует выбрать модель, разработанную для этого конкретного стандарта.

Как следует выбирать порты восходящей связи?

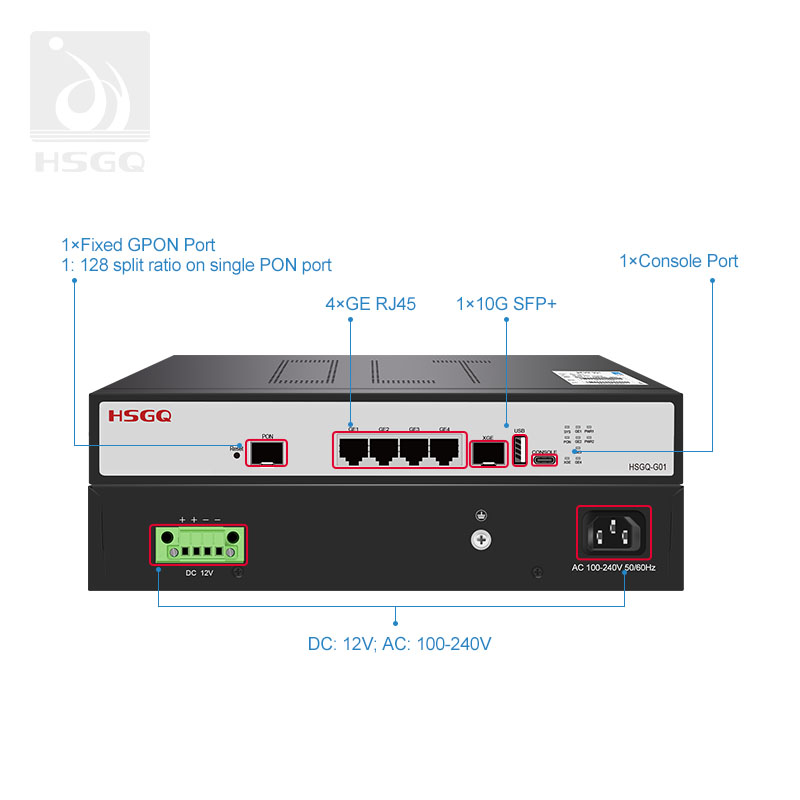

G01 оснащен четырьмя портами Gigabit Ethernet и одним восходящим каналом 10G SFP+. Порты GE подходят для близлежащих медных соединений, а интерфейс 10G SFP+ можно использовать, когда требуется восходящий канал на основе оптоволокна или с более высокой пропускной способностью.

Может ли HSGQ-G01 работать с ONU сторонних производителей?

Совместимость ONU сторонних производителей зависит от поведения OMCI, аутентификации, конфигурации VLAN, профилей обслуживания и реализации встроенного ПО. Перед размещением заказа на проект рекомендуется проверить конкретную модель ONU и необходимые услуги.

Подходит ли G01 для небольшого интернет-провайдера?

Да. Его однопортовая конструкция, поддержка до 128 терминалов GPON, гибкие возможности восходящей линии связи, автоматическая регистрация ONU и облачное управление делают его подходящим для небольших интернет-провайдеров, общественных сетей, сетей SOHO и небольших корпоративных сетей доступа.

Поддерживает ли G01 удаленное управление?

HSGQ-G01 поддерживает облачное управление, а также может быть интегрирован в подходящие локальные среды управления. Окончательный метод управления зависит от сетевой архитектуры проекта, прав доступа и конфигурации платформы.

Требуется ли G01 активное охлаждение?

В устройстве используется конструкция рассеивания тепла на основе вентиляции, которая поддерживает естественный поток воздуха. Его следует устанавливать в месте с подходящим зазором и вентиляцией, особенно при размещении внутри шкафа.

Можно ли расширить G01 позже?

OLT с одним портом может поддерживать поэтапный рост доступной пропускной способности PON. Если позже проекту потребуется больше маршрутов PON или более высокая плотность абонентов, могут потребоваться дополнительные OLT или модель с большим количеством портов.

Какую информацию следует предоставить при запросе ценового предложения?

Покупатели должны предоставить необходимое количество ONU, целевой коэффициент разделения, расстояние между оптоволоконными кабелями, тип восходящей линии связи, модели ONU, требования к VLAN или многоадресной рассылке, настройки управления и среду установки. Эта информация помогает подтвердить подходящую конфигурацию и совместимость сети.
