2 port GPON OLT Disesuaikan untuk akses ftth

Ikhtisar Produk

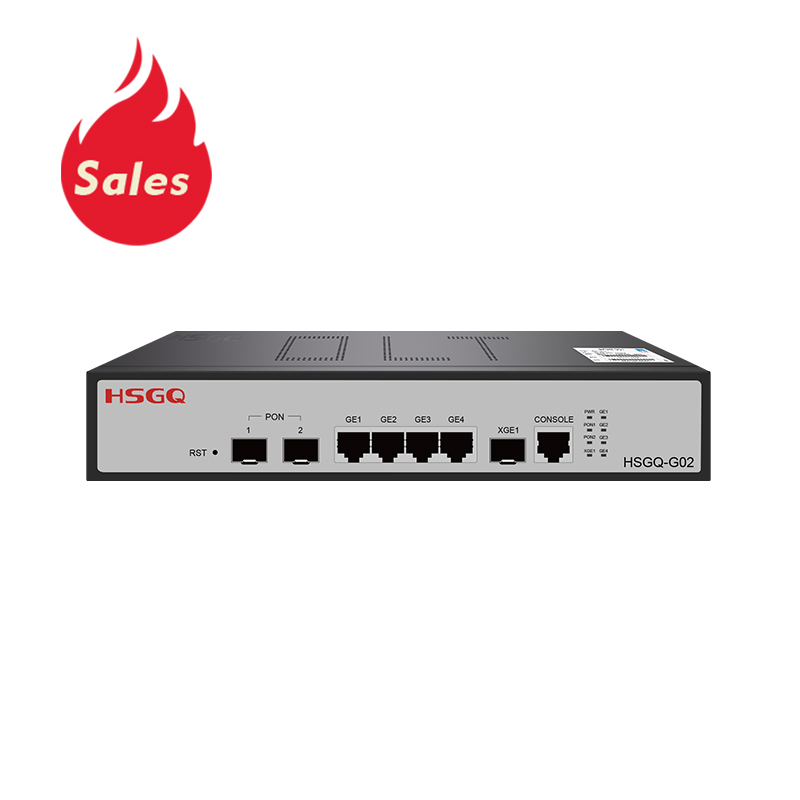

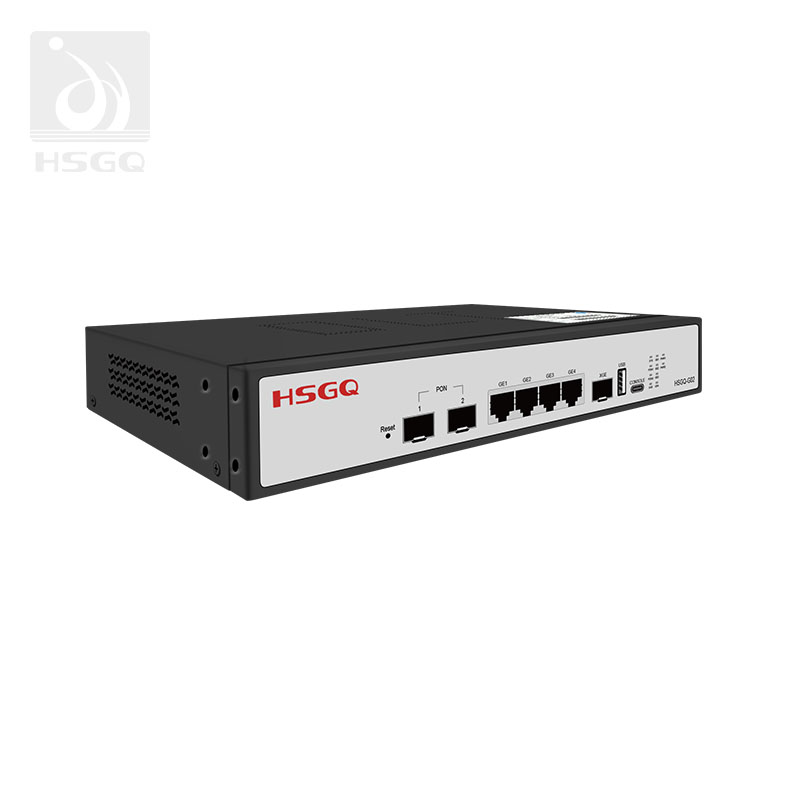

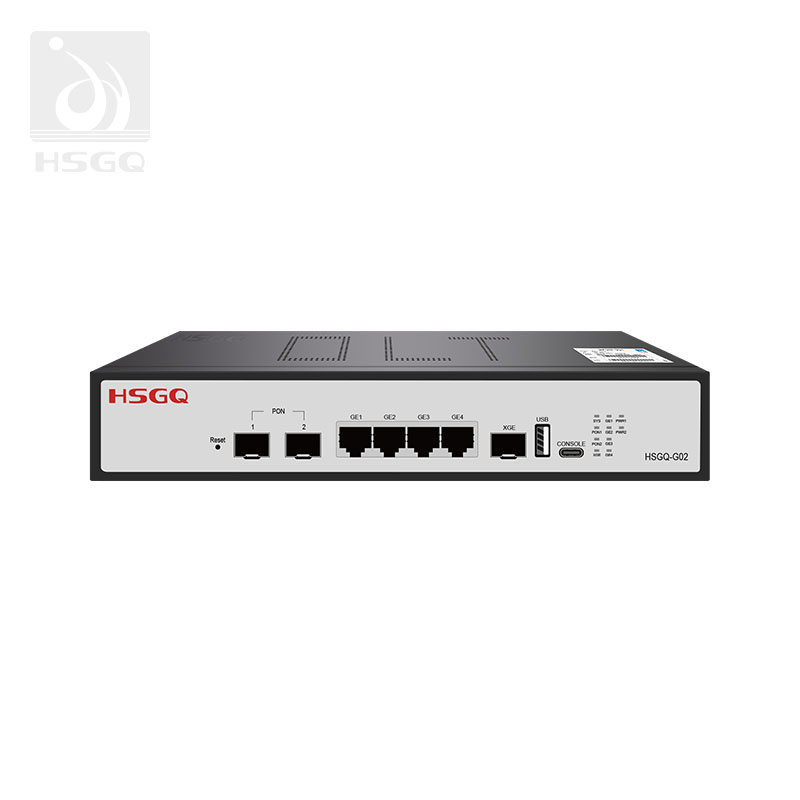

HSGQ-G02 adalah kaset GPON OLT berkapasitas kecil yang dirancang untuk proyek yang memerlukan lebih dari satu rute akses PON. Ini mematuhi persyaratan ITU-T G.984/G.988 dan mendukung akses GPON, manajemen tautan optik, kontrol layanan, pemeliharaan, dan pemantauan jaringan.

Berbeda dengan GPON OLT port tunggal, G02 menyediakan dua port GPON downlink. Hal ini memungkinkan operator jaringan untuk membagi pengguna berdasarkan bangunan, lantai, area layanan, atau fase penerapan daripada menempatkan semua terminal pada satu rute PON.

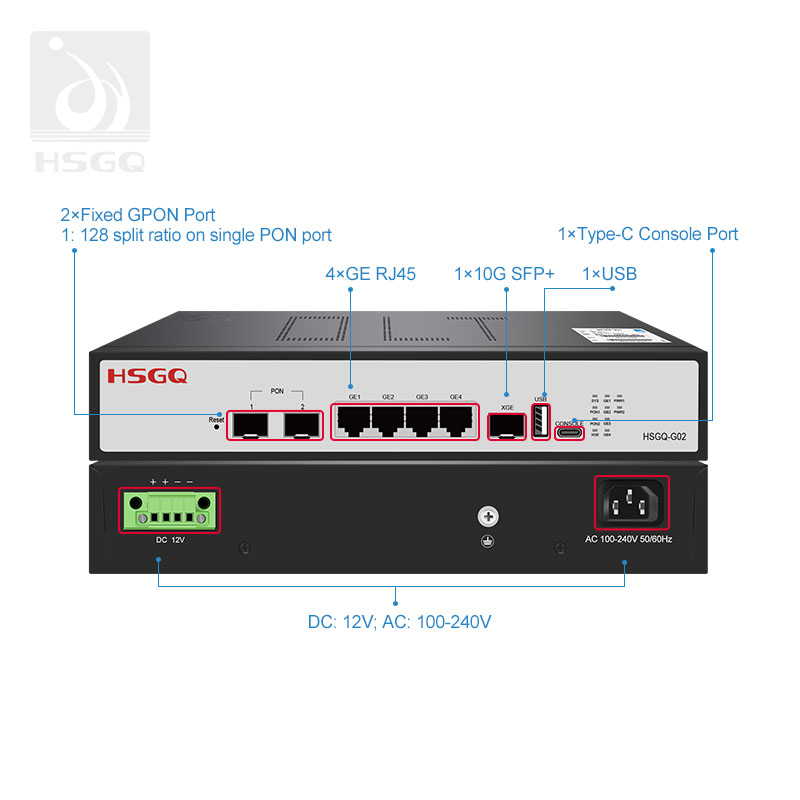

Perangkat ini juga mencakup empat port GE RJ45 dan satu uplink 10G SFP+. Dengan tinggi 1U, housing kompak, dan fungsi manajemen fleksibel, G02 cocok untuk jaringan ISP kecil, akses broadband perusahaan, proyek perumahan, pengawasan video, dan aplikasi Internet of Things.

Rangkaian produk HSGQ GPON OLT mencakup tambahan kapasitas port PON untuk proyek yang memerlukan perluasan jaringan lebih lanjut.

Parameter teknis

Dua Port GPON untuk Hingga 256 Terminal ONU

Setiap port GPON HSGQ-G02 mendukung hingga 128 terminal berdasarkan rasio pemisahan yang direncanakan, anggaran optik, alokasi bandwidth, dan kondisi layanan. Dengan dua port PON, perangkat lengkap dapat mendukung hingga 256 ONU dalam konfigurasi penuh.

Arsitektur port ganda memberikan fleksibilitas lebih ketika jaringan melayani beberapa bangunan atau kelompok pengguna. Misalnya:

• PON 1 dapat melayani satu bangunan tempat tinggal sedangkan PON 2 melayani bangunan lainnya.

• PON 1 dapat ditugaskan untuk pengguna broadband reguler sedangkan PON 2 melayani kantor atau area pemantauan terpisah.

• Zona akses baru dapat dihubungkan ke port PON kedua tanpa mengubah rute pertama.

• Dua jalur PON dapat direncanakan secara terpisah untuk mempermudah distribusi dan pemeliharaan optik.

Jumlah maksimum ONU yang terhubung masih harus dievaluasi bersama dengan struktur splitter, kehilangan optik, bandwidth layanan, kompatibilitas ONU, dan permintaan lalu lintas yang diharapkan.

Manajemen Cloud untuk Beberapa Rute Akses PON

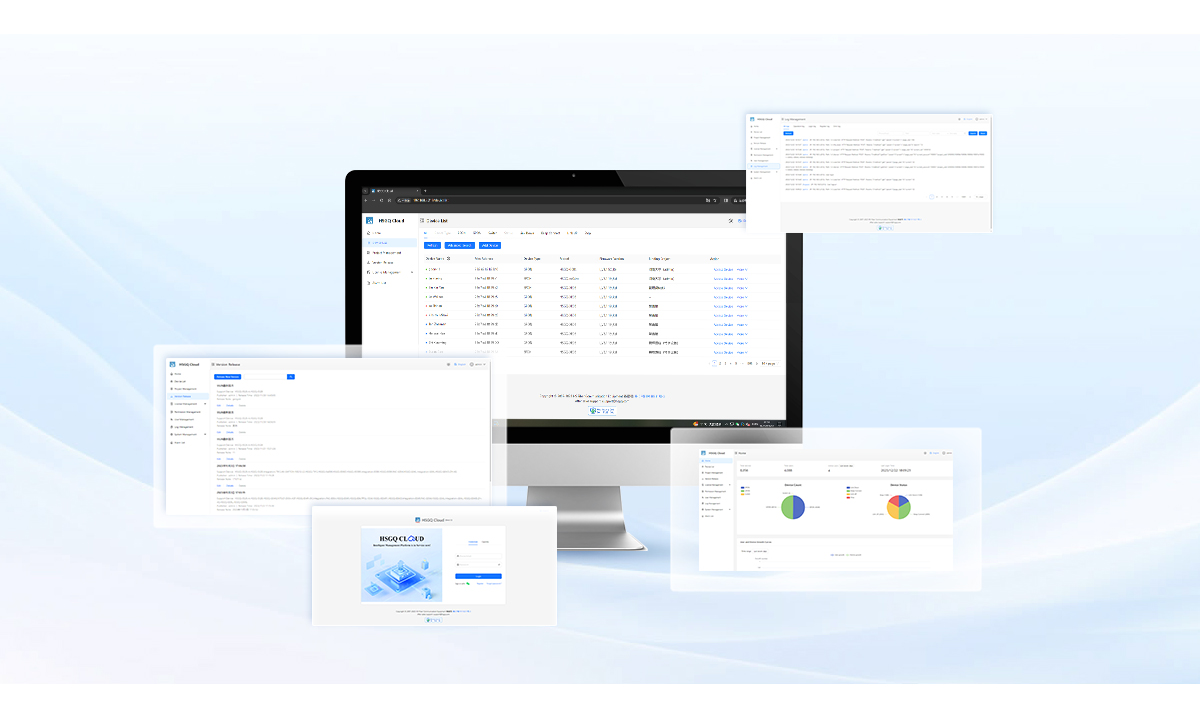

HSGQ-G02 mendukung manajemen HSGQ Cloud untuk pengoperasian OLT terpusat. Platform cloud dapat membantu administrator mengatur perangkat, mengelola proyek, meninjau status jaringan, dan menyederhanakan pemeliharaan rutin.

Untuk perangkat PON ganda, manajemen terpusat sangat berguna ketika dua port PON melayani gedung, lantai, atau zona layanan yang berbeda. Operator dapat mempertahankan pandangan yang lebih jelas mengenai penetapan pelabuhan dan terminal yang terhubung tanpa menangani setiap rute akses secara terpisah.

G02 juga dapat diintegrasikan ke dalam lingkungan manajemen jaringan lokal yang sesuai. Metode manajemen pilihan bergantung pada kebijakan keamanan proyek, topologi jaringan, izin pengguna, dan persyaratan pemeliharaan.

Kapasitas Uplink untuk Lalu Lintas GPON Gabungan

HSGQ-G02 menyediakan empat port Gigabit Ethernet dan satu uplink 10G SFP+ untuk menghubungkan OLT ke switch agregasi, router, atau jaringan fiber upstream.

Port 10G SFP+ dapat digunakan ketika dua port GPON perlu berbagi uplink fiber berkapasitas lebih tinggi. Keempat port GE RJ45 memberikan opsi tambahan untuk sambungan tembaga lokal atau peralatan agregasi terdekat.

Kombinasi uplink ini membantu G02 mendukung struktur jaringan yang berbeda:

• Uplink berbasis serat ke saklar inti atau agregasi

• Koneksi Ethernet tembaga ke peralatan jaringan lokal

• Penyebaran uplink listrik dan optik campuran

• Perencanaan agregasi terpisah untuk area layanan yang berbeda

• Perencanaan uplink berkapasitas lebih tinggi untuk lalu lintas PON ganda

Kapasitas uplink yang tersedia tidak mewakili jaminan kecepatan setiap pelanggan. Kinerja layanan sebenarnya bergantung pada rasio pemisahan GPON, profil lalu lintas, pemanfaatan uplink, konfigurasi ONU, dan desain jaringan.

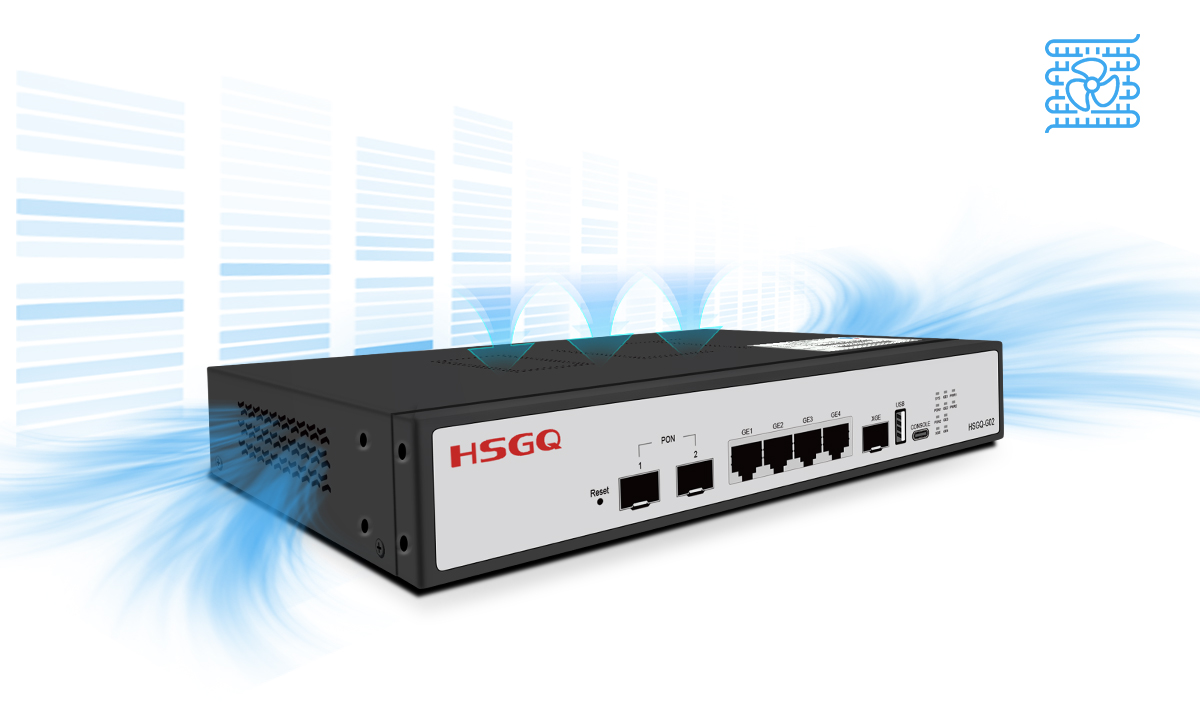

Perumahan 1U yang ringkas dan Pendinginan Alami

HSGQ-G02 menggunakan penutup bergaya kaset 1U kompak yang menghemat ruang pemasangan di lemari peralatan, ruang akses, dan fasilitas jaringan lokal.

Bukaan ventilasi dan tata letak sasis internal mendukung aliran udara alami dan membantu menghilangkan panas selama pengoperasian normal. Desain berdaya rendah membuat perangkat ini cocok untuk penerapan kompak di mana ruang instalasi dan konsumsi daya harus dikontrol.

Saat G02 dipasang di dalam kabinet, jarak yang cukup harus dijaga di sekitar bukaan ventilasi. Kabinet juga harus terlindung dari debu berlebihan, kelembapan, dan sumber panas langsung.

Isolasi VLAN di PON dan Grup Layanan

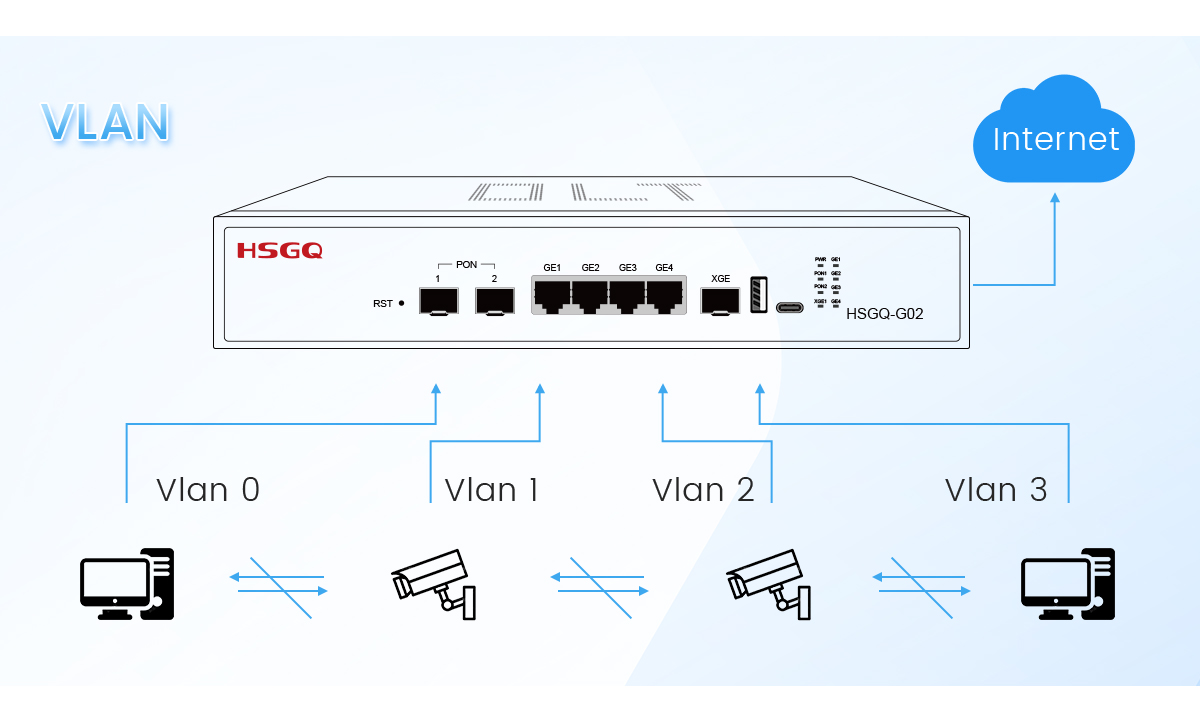

HSGQ-G02 mendukung konfigurasi VLAN untuk pemisahan jaringan logis dan manajemen lalu lintas. VLAN dapat digunakan untuk mengatur pengguna, jenis layanan, manajemen lalu lintas, atau zona akses berbeda dalam jaringan GPON.

Dengan dua port PON, perencanaan VLAN dapat dikombinasikan dengan pemisahan PON fisik. Misalnya, satu port PON dapat melayani area perkantoran dan port lainnya dapat melayani area perumahan, sementara VLAN menyediakan pemisahan logis tambahan dalam setiap rute akses.

G02 juga mendukung kontrol multicast yang fleksibel dan pengintaian IGMP. Fungsi-fungsi ini berguna untuk IPTV, pemantauan video, layanan siaran, dan aplikasi lain yang mengandalkan lalu lintas multicast.

Pengaturan VLAN dan multicast harus disesuaikan dengan switch upstream, router, pengaturan splitter, profil ONU, dan platform layanan sebelum penerapan.

Penerapan Fleksibel untuk Jaringan FTTH Multi-Zona

HSGQ-G02 cocok untuk proyek jaringan yang memerlukan dua rute akses GPON dalam perangkat kompak. Skenario penerapannya meliputi:

• Distrik perumahan dan jaringan FTTH multi-gedung

• Akses broadband perusahaan kecil

• Vila komersial dan gedung perkantoran

• Jaringan pengawasan video

• Pabrik cerdas dan pemantauan industri

• Rumah sakit dan fasilitas kesehatan

• Pusat perbelanjaan dan supermarket

• Kampus sekolah dan jaringan pendidikan lokal

• Jaringan akses Internet of Things

Untuk proyek yang memerlukan satu rute PON dan terminal yang lebih sedikit, HSGQ-G01 1-Port GPON Mini OLT mungkin merupakan opsi awal yang lebih cocok. G02 lebih cocok untuk proyek yang membutuhkan dua jalur PON atau kapasitas akses lebih besar.

Perbandingan GPON OLT 1-Port vs. 2-Port

Pilihan sebenarnya harus didasarkan pada jumlah ONU yang dibutuhkan, tata letak bangunan, rasio pembagian, anggaran optik, permintaan lalu lintas, dan rencana perluasan di masa depan.

Fitur Utama dari HSGQ-G02 GPON OLT

Tabel Alamat MAC 16K dan DBA Fleksibel

HSGQ-G02 menyediakan tabel alamat MAC 16K untuk mengelola perangkat jaringan yang terhubung. Mendukung Alokasi Bandwidth Dinamis yang fleksibel dan kontrol kecepatan lalu lintas hulu dan hilir.

DBA memungkinkan sumber daya bandwidth dialokasikan sesuai dengan kebutuhan lalu lintas ONU atau layanan yang berbeda. Hal ini membantu operator mengelola kapasitas GPON bersama di dua port PON dengan lebih efektif.

Agregasi Pelabuhan dan Pembentukan Lalu Lintas

G02 mendukung agregasi port untuk menggabungkan sumber daya uplink yang tersedia sesuai dengan desain jaringan. Ini juga mendukung kontrol lalu lintas berbasis pelabuhan dan pembentukan lalu lintas.

Fungsi-fungsi ini membantu administrator menerapkan kebijakan bandwidth yang berbeda pada port, grup layanan, atau jalur jaringan tertentu. Mereka berguna ketika dua port PON membawa tingkat lalu lintas pengguna yang berbeda atau jenis layanan yang berbeda.

Identifikasi dan Registrasi Otomatis ONU

HSGQ-G02 mendukung identifikasi otomatis ONU, penemuan otomatis, dan registrasi otomatis. Fungsi-fungsi ini menyederhanakan proses penambahan terminal ONU baru ke port GPON.

Penemuan otomatis mengurangi pemeriksaan manual selama penerapan, sementara pendaftaran otomatis dapat mempercepat aktivasi terminal ketika otentikasi dan profil layanan yang diperlukan sudah disiapkan.

Dukungan VLAN dan Multicast

G02 mendukung VLAN untuk pemisahan jaringan logis dan manajemen layanan. Ini juga menyediakan dukungan multicast yang fleksibel dan dapat dikontrol untuk IPTV, pengawasan video, layanan siaran, dan aplikasi multicast lainnya.

Pengintaian IGMP

Pengintaian IGMP membantu OLT memantau aktivitas grup multicast dan mengurangi penerusan multicast yang tidak diperlukan. Hal ini dapat meningkatkan efisiensi layanan multicast ketika beberapa pengguna atau terminal berbagi jaringan akses GPON yang sama.

Manajemen Awan

HSGQ-G02 mendukung manajemen cloud melalui platform HSGQ Cloud. Operator dapat menggunakan platform ini untuk pengoperasian perangkat terpusat, manajemen proyek, pemantauan status, dan pemeliharaan rutin di lingkungan jaringan yang sesuai.

Keunggulan Produk HSGQ-G02

Uplink Listrik dan Optik yang Fleksibel

G02 mendukung modul uplink listrik dan optik. Hal ini memungkinkan konfigurasi uplink dipilih berdasarkan jarak koneksi, peralatan agregasi, kabel yang tersedia, dan topologi jaringan secara keseluruhan.

Antarmuka 10G SFP+ dapat digunakan untuk agregasi berbasis serat, sedangkan antarmuka GE RJ45 dapat mendukung koneksi jaringan tembaga terdekat.

Diagnosis Tautan Optik

HSGQ-G02 menyediakan diagnosis tautan optik dengan mekanisme peringatan lengkap. Hal ini membantu personel pemeliharaan mengidentifikasi kondisi optik abnormal dan merespons lebih cepat ketika rute PON atau terminal ONU mengalami masalah koneksi.

Diagnosis optik harus digunakan bersamaan dengan pengujian daya optik, inspeksi konektor, pemeriksaan rute serat, dan pemantauan status ONU.

Dukungan Catu Daya Ganda

G02 mendukung catu daya ganda untuk meningkatkan keandalan daya. Konfigurasi daya ganda dapat memberikan jalur daya tambahan untuk proyek yang mengutamakan ketersediaan layanan.

Pengaturan daya yang tepat harus dipilih sesuai dengan konfigurasi proyek yang diperlukan dan spesifikasi pemesanan.

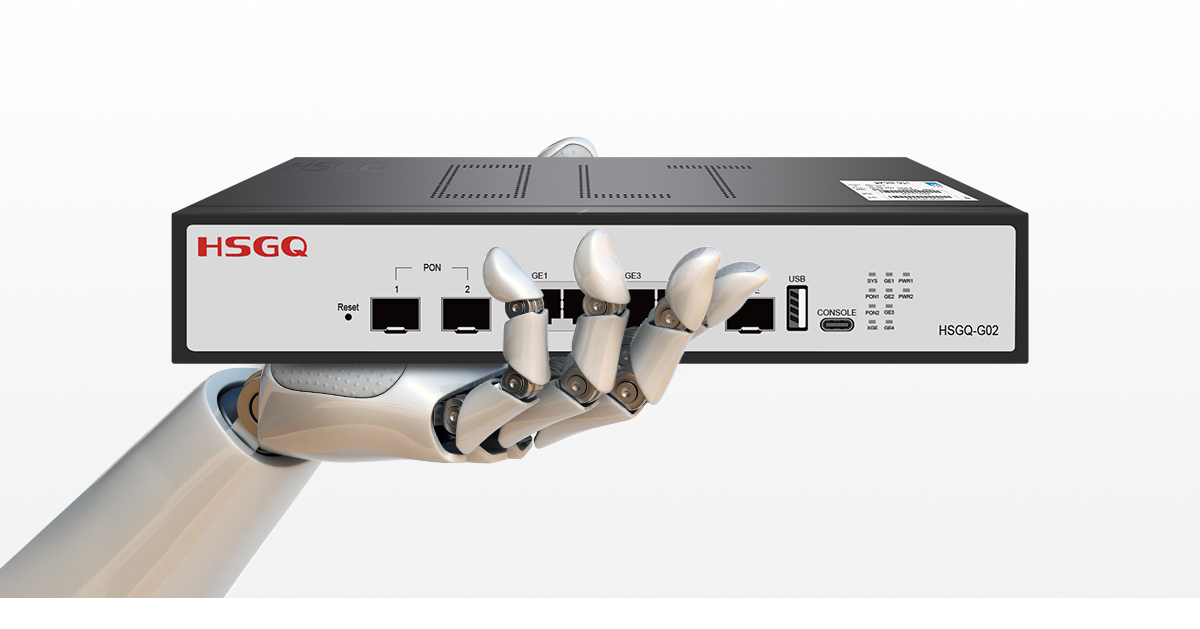

Desain Kaset 1U yang ringkas

Desain bergaya kaset 1U menghemat ruang dan mendukung pengoperasian dengan daya rendah. Hal ini memungkinkan dua port GPON untuk diintegrasikan ke dalam perangkat kompak, menjadikan G02 cocok untuk lemari kecil, ruang akses lokal, dan lokasi jaringan terdistribusi.

Kapasitas hingga 256 ONU

Setiap port PON mendukung hingga 128 terminal, sedangkan perangkat dual-port lengkap mendukung hingga 256 ONU dalam konfigurasi penuh.

Kapasitas ini memberikan G02 keuntungan yang jelas dibandingkan OLT pelabuhan tunggal ketika sebuah proyek memerlukan dua rute PON fisik, kapasitas terminal yang lebih tinggi, atau rencana perluasan yang lebih terstruktur.

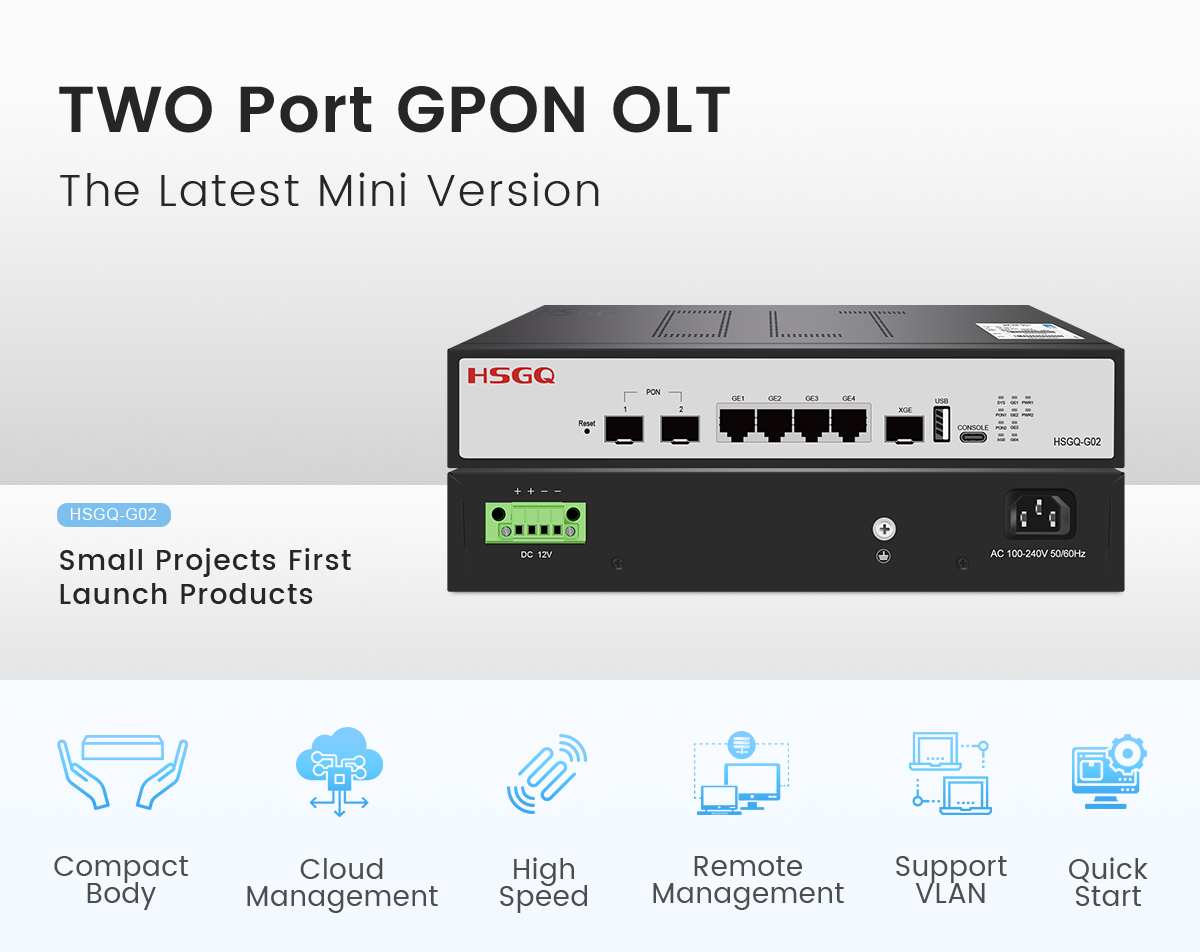

Mengapa Memilih OLT Mini GPON 2 Port?

GPON Mini OLT 2-port adalah pilihan praktis ketika sebuah proyek memerlukan lebih banyak fleksibilitas daripada perangkat satu port tetapi tidak memerlukan sasis OLT multi-port yang besar.

HSGQ-G02 dapat dipertimbangkan ketika:

• Dua gedung atau zona akses memerlukan jalur PON tersendiri.

• Proyek ini membutuhkan hingga 256 terminal ONU.

• Operator jaringan ingin memisahkan kelompok pengguna berdasarkan port PON fisik.

• Sebuah ISP kecil berencana untuk melayani banyak komunitas atau wilayah lokal.

• Pengawasan atau jaringan perusahaan memerlukan kapasitas akses tambahan.

• Situs ini memiliki ruang instalasi terbatas.

• Proyek ini membutuhkan kemampuan uplink 10G tanpa menggunakan sasis besar.

• Jaringan dapat berkembang melampaui kapasitas OLT port tunggal.

Desain port ganda juga dapat membuat pemeliharaan lebih terorganisir karena area akses yang berbeda dapat ditinjau dan dikelola melalui antarmuka PON terpisah.

Perencanaan Kapasitas Dua PON dan Rasio Split

Setiap port GPON HSGQ-G02 dapat mendukung hingga 128 terminal dengan konfigurasi split 1:128 yang sesuai. Namun, jumlah maksimum ONU harus dievaluasi bersama dengan faktor-faktor berikut:

• Jarak serat dan kehilangan optik total

• Tingkat splitter dan rasio split

• Kelas optik GPON

• Diperlukan bandwidth hilir dan hulu

• Jumlah pengguna aktif

• Jenis layanan dan profil lalu lintas

• Otentikasi ONU dan kompatibilitas OMCI

• Persyaratan ekspansi di masa depan

Perangkat dua port tidak secara otomatis menggandakan bandwidth yang tersedia untuk setiap pengguna. Ini menyediakan dua jalur akses PON terpisah, dan kapasitas lalu lintas setiap jalur harus direncanakan secara mandiri.

Alokasi Pelabuhan PON untuk Gedung dan Area Pelayanan

Kedua port GPON dapat dialokasikan sesuai dengan struktur fisik jaringan. Metode penerapan yang umum adalah dengan menetapkan satu port PON ke setiap gedung, lantai, atau zona layanan.

Pilihan perencanaan lainnya meliputi:

• PON 1 untuk broadband residensial dan PON 2 untuk pengguna komersial

• PON 1 untuk akses reguler dan PON 2 untuk pengawasan video

• PON 1 untuk wilayah eksisting dan PON 2 untuk wilayah perluasan baru

• PON 1 dan PON 2 untuk jalur distribusi fiber terpisah

• Satu PON untuk pengguna utama dan satu lagi untuk grup ekspansi yang dipesan

Alokasi akhir harus mempertimbangkan rute fiber, lokasi splitter, daya optik, kebijakan layanan, dan persyaratan pemeliharaan.

Orientasi dan Aktivasi Layanan ONU

G02 mendukung identifikasi otomatis ONU, penemuan otomatis, dan registrasi otomatis pada port GPON-nya. Proses aktivasi yang umum mungkin mencakup:

1. Hubungkan port GPON ke jaringan distribusi optik.

2. Verifikasi tautan serat dan daya optik.

3. Konfirmasikan bahwa ONU terdeteksi.

4. Daftarkan atau otorisasi ONU sesuai dengan kebijakan proyek.

5. Terapkan VLAN, DBA, dan profil layanan yang diperlukan.

6. Uji akses Ethernet, layanan multicast, dan komunikasi manajemen.

7. Catat status ONU dan penetapan port.

Proses yang sama dapat diterapkan pada kedua pelabuhan PON, sedangkan profil sebenarnya dapat berbeda-beda menurut gedung, area layanan, atau kelompok pengguna.

Manajemen dan Pemeliharaan untuk Jaringan Dual-PON

OLT PON ganda memerlukan manajemen perangkat dan port yang jelas. HSGQ-G02 mendukung manajemen cloud dan dapat digunakan dengan platform manajemen lokal yang sesuai.

Administrator harus menyimpan catatan yang jelas untuk:

• Penugasan pelabuhan PON

• Splitter dan jalur fiber

• Informasi pendaftaran ONU

• VLAN dan profil layanan

• DBA dan kebijakan pengendalian lalu lintas

• Peringatan tautan optik

• Izin pengguna dan pemeliharaan

• Perubahan konfigurasi dan peningkatan catatan

Pengelolaan yang terorganisir membantu mengurangi kebingungan ketika kedua pelabuhan PON melayani wilayah atau jenis layanan berbeda.

Daftar Periksa Pemesanan untuk HSGQ-G02

Sebelum meminta penawaran, pembeli harus menyiapkan informasi proyek berikut:

• Jumlah port GPON yang diperlukan

• Kuantitas ONU yang diharapkan pada setiap port PON

• Rasio pemisahan yang diperlukan

• Perkiraan jarak serat dan kehilangan optik

• Model ONU dan metode otentikasi

• Jenis uplink yang diperlukan

• Kebutuhan agregasi 10G SFP+

• Persyaratan VLAN, multicast, dan kontrol lalu lintas

• Preferensi manajemen cloud atau lokal

• Persyaratan catu daya ganda

• Kabinet pemasangan dan kondisi ventilasi

• Ekspansi yang direncanakan di masa depan

Informasi ini membantu tim teknis mengonfirmasi apakah GPON OLT 2 port cocok untuk penerapan FTTH atau FTTx yang diperlukan.

FAQ

Apa perbedaan utama antara HSGQ-G01 dan HSGQ-G02?

G01 menyediakan satu port GPON dan mendukung hingga 128 ONU, sedangkan G02 menyediakan dua port GPON dan mendukung hingga 256 ONU dalam konfigurasi penuh. G02 lebih cocok bila jaringan memerlukan dua jalur PON fisik atau kapasitas ekspansi tambahan.

Bisakah kedua pelabuhan GPON melayani gedung yang berbeda?

Ya. Kedua pelabuhan PON tersebut dapat direncanakan untuk gedung, lantai, zona pelayanan, atau kelompok pengguna yang berbeda. Pengaturan akhir bergantung pada struktur distribusi serat, desain splitter, anggaran optik, dan kebijakan layanan.

Apakah G02 mendukung 128 ONU di setiap port GPON?

Setiap port PON mendukung hingga 128 terminal di bawah rasio pemisahan dan kondisi optik yang direncanakan. Kapasitas penuh perangkat hingga 256 ONU ketika kedua port PON dikonfigurasikan sepenuhnya.

Apakah HSGQ-G02 cocok untuk ISP kecil?

Ya. Arsitektur dual-PON, kapasitas 256-ONU, uplink 10G SFP+, manajemen lalu lintas, registrasi otomatis ONU, dan manajemen cloud membuatnya cocok untuk ISP kecil dan proyek akses broadband lokal.

Apakah HSGQ-G02 merupakan perangkat EPON atau XGS-PON?

HSGQ-G02 adalah GPON OLT. Ini harus diterapkan dengan GPON ONU yang kompatibel. Proyek yang menggunakan EPON, XGS-PON, atau standar PON lainnya harus memilih produk yang dirancang untuk teknologi tersebut.

Apakah uplink 10G SFP+ menyediakan layanan 10Gbps untuk setiap pengguna?

Tidak. Port 10G SFP+ menyediakan opsi uplink berkapasitas lebih tinggi untuk lalu lintas gabungan. Kinerja pengguna individu bergantung pada kapasitas port GPON, rasio pemisahan, konfigurasi DBA, profil ONU, dan lalu lintas jaringan secara keseluruhan.

Bisakah G02 berfungsi dengan ONU pihak ketiga?

Kompatibilitas bergantung pada perilaku OMCI, autentikasi, pengaturan VLAN, profil layanan, dan implementasi firmware. Model ONU tertentu harus diuji atau dikonfirmasi sebelum pesanan proyek dilakukan.

Apakah G02 mendukung manajemen jarak jauh?

Perangkat ini mendukung manajemen cloud dan juga dapat digunakan dengan lingkungan manajemen lokal yang sesuai. Metode manajemen akhir bergantung pada arsitektur jaringan, izin akses, dan persyaratan proyek.

Apakah G02 mendukung daya berlebih?

G02 mendukung catu daya ganda. Konfigurasi daya yang tepat harus dipilih sesuai dengan persyaratan keandalan proyek dan konfigurasi pemesanan.

Apakah G02 cocok untuk jaringan yang mungkin akan berkembang nantinya?

Ya. Dua port PON dan kapasitas hingga 256 ONU memberikan lebih banyak ruang untuk pertumbuhan dibandingkan OLT port tunggal. Cocok untuk proyek yang memerlukan penambahan gedung kedua, area layanan, atau grup pengguna di kemudian hari.
