HSGQ XGS-PON OLT dirancang untuk jaringan akses FTTH, FTTx, FTTR, perusahaan, dan bandwidth tinggi generasi berikutnya. Berdasarkan teknologi XGS-PON, mereka menyediakan kapasitas hulu dan hilir kelas 10G yang simetris untuk aplikasi yang memerlukan lebih dari yang dapat diberikan oleh akses gigabit tradisional.
Pertumbuhan video 8K, kolaborasi cloud, layanan VR/AR, streaming langsung, pencadangan perusahaan, dan jaringan gedung serba optik meningkatkan permintaan akan bandwidth upstream yang lebih tinggi dan latensi yang lebih rendah. XGS-PON menyediakan cara praktis untuk mempersiapkan jaringan akses untuk kebutuhan ini sambil mempertahankan distribusi optik pasif.
Jajaran HSGQ XGS-PON mencakup konfigurasi 1-port, 2-port, dan 4-port, serta model Kombo GPON/XGS-PON tertentu.
XGS-PON OLT adalah perangkat kantor pusat yang digunakan untuk menghubungkan penyedia layanan, perusahaan, atau jaringan kampus ke beberapa ONU atau ONT XGS-PON melalui jaringan optik pasif.
Tidak seperti akses GPON tradisional, yang menggunakan bandwidth asimetris, XGS-PON dirancang untuk menyediakan kecepatan saluran upstream dan downstream sekitar 10 Gbps. Bandwidth simetris ini berguna untuk aplikasi di mana pengguna tidak hanya mengunduh data tetapi juga mengunggah informasi dalam jumlah besar.
Layanan XGS-PON yang umum meliputi:
Broadband berkecepatan tinggi
Akses cloud perusahaan
Pencadangan dan sinkronisasi cloud
Transmisi video 8K
Produksi video langsung
Aplikasi VR dan AR
Interkoneksi pusat data
Backhaul nirkabel dan FTTR
Jaringan kampus berkapasitas tinggi
Jaringan rumah sakit dan lembaga penelitian
XGS-PON OLT 1-port cocok untuk jaringan akses yang lebih kecil, proyek FTTH yang dilokalkan, penerapan perusahaan yang ringkas, dan peningkatan jaringan yang memerlukan satu antarmuka PON berkapasitas tinggi.

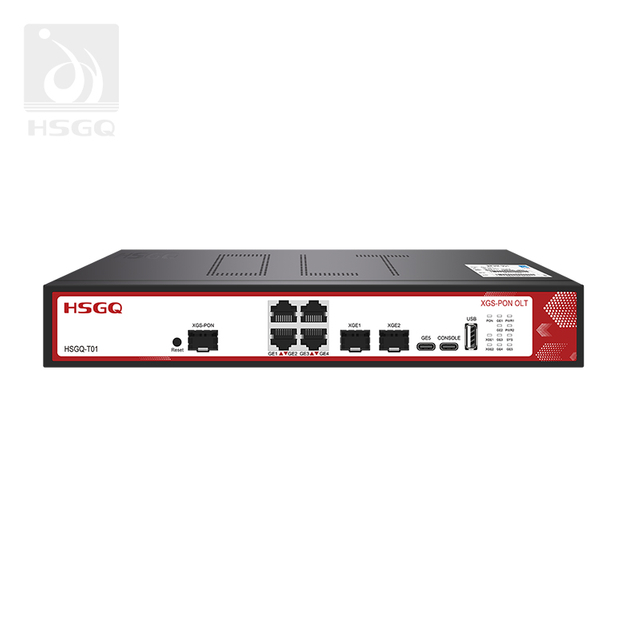

Itu 1-Port XGS-PON OLT untuk akses FTTH menyediakan akses XGS-PON/XG-PON dengan opsi uplink Ethernet dan 10G SFP+. Ini dirancang untuk operator dan integrator sistem yang membutuhkan akses PON kelas 10G dalam sasis yang ringkas.
Untuk proyek yang memerlukan kapasitas agregasi yang kuat, OLT XGS-PON 1 port dengan beberapa uplink 10G SFP+ dapat menghubungkan sisi akses PON ke inti atau jaringan agregasi berkapasitas lebih tinggi.
Itu 1-Port XGS-PON OLT dengan 2×10G SFP+ mendukung fungsionalitas Kombo XGS-PON/GPON pada konfigurasi yang relevan, bersama dengan uplink kelistrikan GE dan antarmuka 10G SFP+.
XGS-PON OLT 2-port menyediakan kapasitas sisi PON tambahan untuk FTTH multi-zona, akses perusahaan, gedung pintar, dan penerapan WiFi atau FTTR.
Kisarannya meliputi Model 2-Port XGS-PON OLT untuk aplikasi router WiFi dan model yang dirancang untuk sambungan serat langsung. Produk yang sesuai harus dipilih berdasarkan jumlah pengguna yang terhubung, kapasitas uplink yang diperlukan, dan topologi jaringan.
OLT Kombo XGS-PON 4-port dirancang untuk jaringan akses dengan kepadatan lebih tinggi dan proyek migrasi GPON-ke-XGS-PON.

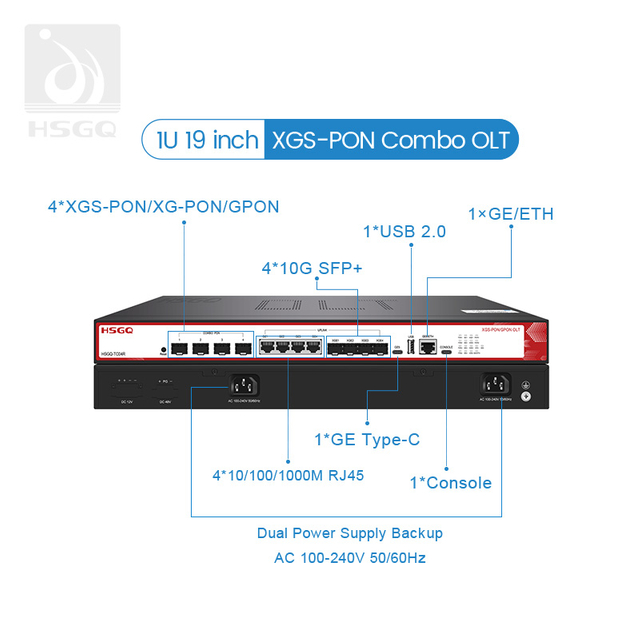

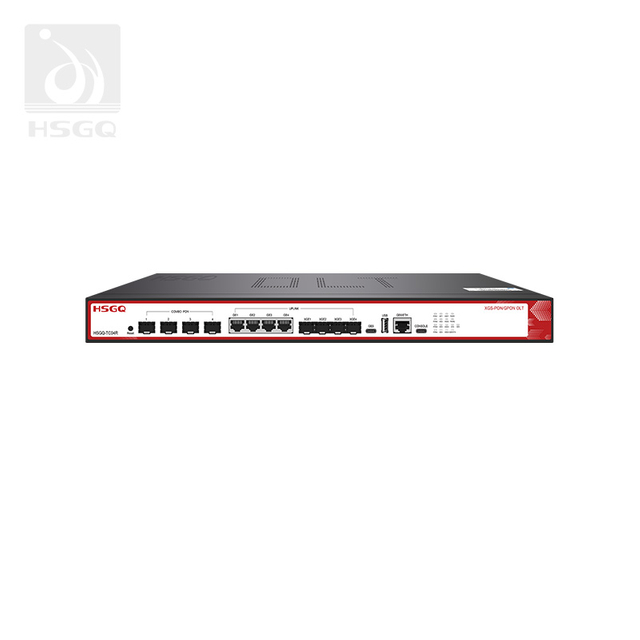

Itu OLT Kombo 4-Port XGS-PON dengan SFP+ 4×10G menggabungkan beberapa antarmuka PON dengan opsi uplink berkecepatan tinggi. Sangat cocok untuk taman perusahaan, gedung besar, FTTH berkapasitas tinggi, dan jaringan akses penyedia layanan.
XGS-PON memberikan laju saluran nominal sekitar 9,953 Gbps baik di arah hulu maupun hilir. Arsitektur simetris ini berguna untuk aplikasi yang menganggap lalu lintas hulu sama pentingnya dengan lalu lintas hilir.
Dibandingkan dengan akses broadband tradisional, XGS-PON lebih cocok untuk:
Pencadangan cloud skala besar
Pengunggahan video definisi tinggi
Produksi dan kolaborasi jarak jauh
Sinkronisasi file perusahaan
Aplikasi cloud waktu nyata
Backhaul nirkabel berkapasitas tinggi
Pusat data dan akses cloud pribadi
Lingkungan FTTR multi-pengguna
Throughput pengguna yang tersedia bergantung pada jumlah terminal yang terhubung, kebijakan lalu lintas, kinerja ONU, kapasitas uplink, rasio pemisahan optik, dan konfigurasi tingkat layanan. Tarif saluran PON 10G tidak boleh dianggap sebagai bandwidth yang dijamin untuk setiap pelanggan individu.
Salah satu keunggulan utama OLT Combo XGS-PON yang dipilih adalah kemampuannya untuk mendukung koeksistensi GPON dan XGS-PON pada jaringan distribusi optik pasif yang ada.
Solusi Combo PON memungkinkan operator untuk:
Terus melayani pengguna GPON yang ada
Tambahkan pelanggan XGS-PON baru
Tingkatkan pengguna terpilih ke bandwidth yang lebih tinggi
Gunakan kembali serat optik pasif yang ada
Mengurangi kebutuhan rekonstruksi ODN segera
Kelola generasi akses yang berbeda dari satu platform
Itu Konfigurasi OLT Kombo GPON/XGS-PON cocok untuk operator yang ingin melakukan migrasi secara bertahap daripada mengganti seluruh jaringan akses GPON sekaligus.
Koeksistensi sebenarnya bergantung pada modul optik, panjang gelombang, spesifikasi splitter, anggaran optik, kompatibilitas ONU, dan konfigurasi ODN yang ada. Kondisi ini harus diperiksa sebelum penerapan.
Akses XGS-PON dapat menghasilkan lebih banyak lalu lintas dibandingkan jaringan gigabit PON tradisional. Untuk alasan ini, uplink OLT harus dipilih sesuai dengan lalu lintas gabungan semua port PON.
Model HSGQ XGS-PON OLT tertentu menyediakan:
Port uplink 10G SFP+
Beberapa antarmuka uplink 10G
Port uplink listrik GE
Koneksi fleksibel ke sakelar agregasi
Akses berkecepatan tinggi ke jaringan inti perusahaan
Dukungan untuk agregasi dan redundansi lalu lintas
Uplink SFP+ 10G dapat membantu mengurangi kemacetan antara XGS-PON OLT dan jaringan upstream. Untuk model 2-port dan 4-port, beberapa uplink 10G juga dapat mendukung agregasi tautan, redundansi jaringan, atau jalur layanan terpisah tergantung pada konfigurasinya.
HSGQ XGS-PON OLT menggunakan desain sasis logam yang diperkuat untuk pengoperasian berkelanjutan di ruang jaringan, lemari, lokasi perusahaan, dan lokasi akses tepi.
Desain perangkat keras mungkin mencakup:
Sasis baja menebal
Konektor berlapis emas
Chip switching berkinerja tinggi
Penyerap panas aluminium
Manajemen kipas yang cerdas
Format instalasi 1U atau ringkas
Opsi daya AC dan DC pada model tertentu
Desain daya redundan pada model tertentu
Kombinasi pemrosesan PON berkecepatan tinggi dan beberapa uplink 10G menciptakan kebutuhan termal dan daya yang lebih besar dibandingkan perangkat GPON dasar. Ventilasi yang sesuai, ruang kabinet, grounding, dan perlindungan listrik harus disediakan selama pemasangan.
HSGQ XGS-PON OLT mendukung konfigurasi terpusat dan fungsi pemeliharaan melalui antarmuka manajemen yang berbeda.
Tergantung pada modelnya, metode pengelolaan yang didukung mungkin mencakup:
CLI
WEB
SNMP/NMS
Manajemen awan
Akses konsol Tipe-C
Peningkatan firmware
Manajemen alarm dan log
Pemantauan perangkat
Penemuan dan otorisasi ONU
Pemantauan parameter optik
Konfigurasi produk HSGQ-T01 mendukung manajemen cloud melalui platform EDMS, memungkinkan administrator jaringan meninjau status perangkat, memantau alarm, mengonfigurasi layanan, dan melakukan pemeliharaan jarak jauh.
Jaringan XGS-PON sering kali melayani beberapa layanan bandwidth tinggi melalui infrastruktur bersama. Model HSGQ menyediakan fungsi manajemen lalu lintas dan layanan untuk jaringan perusahaan, operator, kampus, dan FTTR.
Tergantung pada produknya, fungsi yang didukung mungkin mencakup:
DBA yang fleksibel
Pengendalian lalu lintas hulu dan hilir
Transmisi transparan VLAN
Terjemahan VLAN
QinQ
IP ToS dan IEEE 802.1Q
Agregasi pelabuhan
Pembentukan lalu lintas
Penemuan dan otorisasi otomatis ONU
Deteksi loop
Pengintaian IGMP dan manajemen multicast
ACL dan QoS
Isolasi pelabuhan
DHCP
Perutean statis
OSPF
MEROBEK
VRRP
PIM
Dukungan IPv4 dan IPv6
Kumpulan fungsi sebenarnya bervariasi menurut model. Sebelum memesan, bandingkan fitur Lapisan 2 dan Lapisan 3 yang diperlukan dengan konfigurasi produk dan arsitektur jaringan yang direncanakan.
XGS-PON adalah pilihan praktis bagi operator yang perlu meningkatkan bandwidth akses tanpa berulang kali mengganti platform OLT secara lengkap.
Peningkatan bertahap dapat mengikuti proses ini:
Tinjau ODN GPON dan anggaran optik saat ini.
Konfirmasikan kompatibilitas splitter, serat, konektor, dan panjang gelombang.
Pilih Combo OLT jika pengguna GPON dan XGS-PON harus hidup berdampingan.
Lanjutkan menggunakan GPON ONU yang ada jika kompatibel.
Tambahkan ONU XGS-PON untuk pelanggan bandwidth tinggi.
Tingkatkan bandwidth uplink dengan antarmuka 10G SFP+.
Pantau lalu lintas dan tingkatkan pengguna tambahan seiring meningkatnya permintaan.
Pendekatan ini dapat membantu mengurangi dampak finansial dan operasional dari penggantian jaringan secara penuh sekaligus menyediakan jalur menuju akses 10G yang simetris.
Enterprise park sering kali memerlukan bandwidth upstream yang tinggi untuk aplikasi cloud, konferensi video, pencadangan data, sistem keamanan, dan platform perangkat lunak terpusat. XGS-PON dapat menyediakan akses serat berkapasitas tinggi di beberapa gedung.
Rumah sakit, universitas, dan lembaga penelitian mungkin perlu mengirimkan gambar medis berukuran besar, data penelitian, video resolusi tinggi, dan lalu lintas kolaborasi waktu nyata. Akses 10G yang simetris dapat mendukung aliran data bervolume tinggi ini.
Lingkungan produksi video, penyiaran, dan streaming langsung memerlukan bandwidth upstream yang tinggi untuk mengunggah dan mendistribusikan file video berukuran besar. XGS-PON dapat mendukung akses optik berkecepatan tinggi antara area produksi, sistem penyimpanan, dan platform cloud.
XGS-PON dapat menyediakan akses serat berkapasitas tinggi untuk FTTR, gedung pintar, jaringan nirkabel kepadatan tinggi, dan layanan gedung terintegrasi.
Untuk komunitas perumahan premium dan paket broadband bandwidth tinggi, XGS-PON dapat mendukung akses multi-gigabit, cloud gaming, konten 8K, dan penggunaan simultan oleh banyak perangkat.
XGS-PON dapat digunakan dalam skenario akses edge dan perusahaan tertentu di mana beberapa situs, platform cloud, atau sistem data terdistribusi memerlukan konektivitas serat berkecepatan tinggi.
Sebelum memilih OLT XGS-PON, evaluasi jaringan akses lengkap, bukan hanya kecepatan 10G yang diiklankan.
Faktor seleksi yang penting meliputi:
Jumlah port XGS-PON
Kebutuhan operasi Kombo GPON/XGS-PON
Jumlah pengguna yang terhubung
Rasio pemisahan optik yang diperlukan
Kompatibilitas ODN yang ada
Kompatibilitas XGS-PON ONU
Diperlukan kapasitas uplink 10G SFP+
Fitur Lapisan 2 dan Lapisan 3
Cloud atau manajemen lokal
Redundansi daya
Lingkungan instalasi
Pertumbuhan lalu lintas yang diharapkan
Kebutuhan akan FTTR, perusahaan, mobile backhaul, atau akses perumahan
Model 1 port mungkin cocok untuk pemutakhiran yang ringkas atau terlokalisasi. Model 2 port dapat melayani beberapa zona akses, sedangkan Combo OLT 4 port lebih cocok untuk jaringan dengan kepadatan lebih tinggi dan migrasi GPON ke XGS-PON.
GPON biasanya menyediakan bandwidth asimetris, dengan laju hilir lebih tinggi daripada laju hulu. XGS-PON dirancang untuk akses upstream dan downstream kelas 10G yang simetris, sehingga lebih cocok untuk pencadangan cloud, produksi video, kolaborasi perusahaan, dan aplikasi lain dengan persyaratan unggahan tinggi.
Dalam banyak kasus, solusi Combo XGS-PON/GPON dapat menggunakan kembali jaringan distribusi optik pasif yang ada. Namun, pemisah ODN, kehilangan serat, anggaran optik, panjang gelombang, tipe ONU, dan modul PON harus diperiksa sebelum diterapkan.
Combo PON OLT mendukung akses GPON dan XGS-PON melalui platform bersama atau arsitektur optik yang kompatibel. Hal ini memungkinkan pelanggan GPON yang ada untuk tetap terhubung sementara pengguna baru bermigrasi ke layanan XGS-PON berkecepatan lebih tinggi.
Kapasitas pengguna bergantung pada jumlah port PON, rasio pemisahan, anggaran optik, konfigurasi ONU, dan model. Model HSGQ tertentu mendukung rasio pemisahan hingga 1:128 dan hingga 128 pengguna per port PON. Kapasitas penyebaran sebenarnya harus dikonfirmasi sesuai dengan desain proyek.
Tidak. Kecepatan upstream dan downstream sekitar 10 Gbps adalah kecepatan jalur PON yang digunakan bersama oleh ONU yang terhubung. Bandwidth pengguna sebenarnya bergantung pada rasio pemisahan, kebijakan lalu lintas, kemampuan ONU, kapasitas uplink, dan paket layanan.
Uplink SFP+ 10G sangat disarankan ketika OLT melayani beberapa port PON bandwidth tinggi atau terhubung ke jaringan agregasi berkapasitas tinggi. Penerapan 1 port yang lebih kecil mungkin memiliki persyaratan uplink yang berbeda tergantung pada lalu lintas yang diharapkan.
Ya. XGS-PON dapat menyediakan akses optik berkapasitas tinggi untuk jaringan FTTR, terutama ketika beberapa ruangan, titik akses WiFi, atau layanan gedung pintar memerlukan bandwidth agregat tinggi dan kinerja hulu yang kuat.
Harga tergantung pada jumlah port PON, desain Combo atau XGS-PON murni, jumlah uplink 10G SFP+, kapasitas ONU, modul optik, manajemen cloud, fungsi Layer 3, redundansi daya, dan desain sasis. Kutipan lengkap harus mencakup port PON yang diperlukan, rasio split, bandwidth uplink, jenis ONU, dan kondisi ODN yang ada.
