Comment un OLT se connecte-t-il à une ONU ?

Dans les architectures modernes de communication par fibre optique (FTTH/FTTB), l'OLT et l'ONU sont des composants essentiels pour obtenir un accès Internet haut débit. Le travail de collaboration entre l'OLT (Optical Line Terminal) et l'ONU (Optical Network Unit) est crucial pour atteindre le haut débit gigabit. Il ne s'agit pas simplement d'un simple point de terminaison matériel, mais d'un composant essentiel déterminant la latence, l'efficacité de l'allocation de bande passante et la capacité de transport multiservice de l'ensemble du réseau d'accès. Poussé par la transmission 5G, le streaming vidéo ultra haute définition 8K et les déploiements à grande échelle de l'Internet des objets (IoT), le marché mondial de l'accès par fibre optique connaît un saut générationnel du GPON au 10G-PON (et même au 50G-PON).

1. La différence essentielle entre OLT et ONU : définition des rôles dans l'architecture

Dans une topologie point à multipoint (P2MP) PON (Passive Optical Network), les deux jouent des rôles nettement différents :

OLT : le « commandant » du centre de données, généralement déployé dans le centre de données central de l'opérateur.

Liaison montante et liaison descendante : il se connecte à la liaison montante du commutateur central du réseau métropolitain (MAN) et à la liaison descendante du réseau de distribution passif (ODN).

Tâche principale : L'OLT est responsable de l'exécution de la DBA (Dynamic Bandwidth Allocation). Comme un agent de la circulation précis, il ordonne à des centaines ou des milliers d'ONU d'envoyer des données dans des délais spécifiques afin d'éviter les collisions de signaux.

Dimension de gestion : il configure à distance tous les terminaux subordonnés via le protocole OMCI (ONU Management and Control Interface).

ONU/ONT : Le « traducteur » chez l'utilisateur, c'est l'équipement des locaux du client (CPE) situé au domicile de l'utilisateur.

Conversion du signal : Sa tâche fondamentale est de convertir le signal optique de 1 490 nm du câble à fibre optique en un signal électrique pouvant être reconnu par un ordinateur.

Filtrage des données : en mode de diffusion en liaison descendante, l'ONU doit filtrer avec précision les données des autres utilisateurs dans le flux de données massif, en extrayant uniquement sa propre charge utile cryptée.

2. Comment l'OLT se connecte à l'ONU

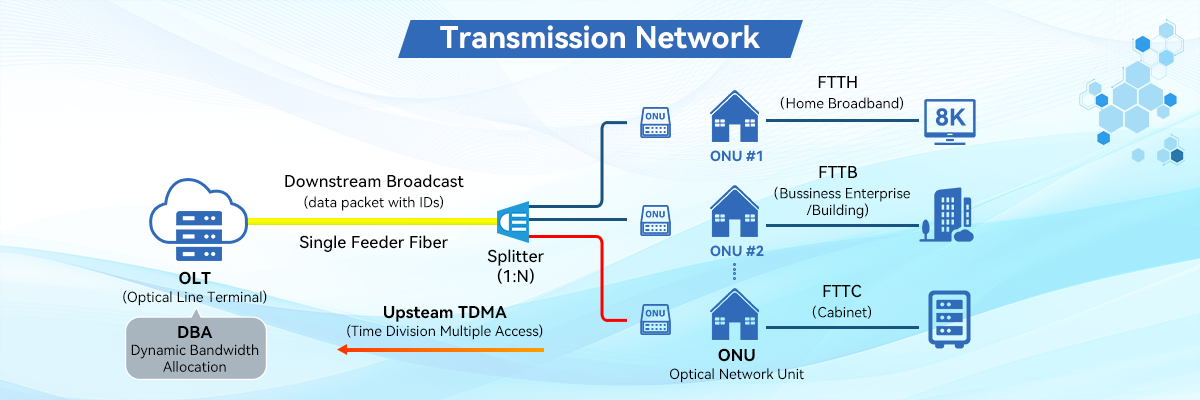

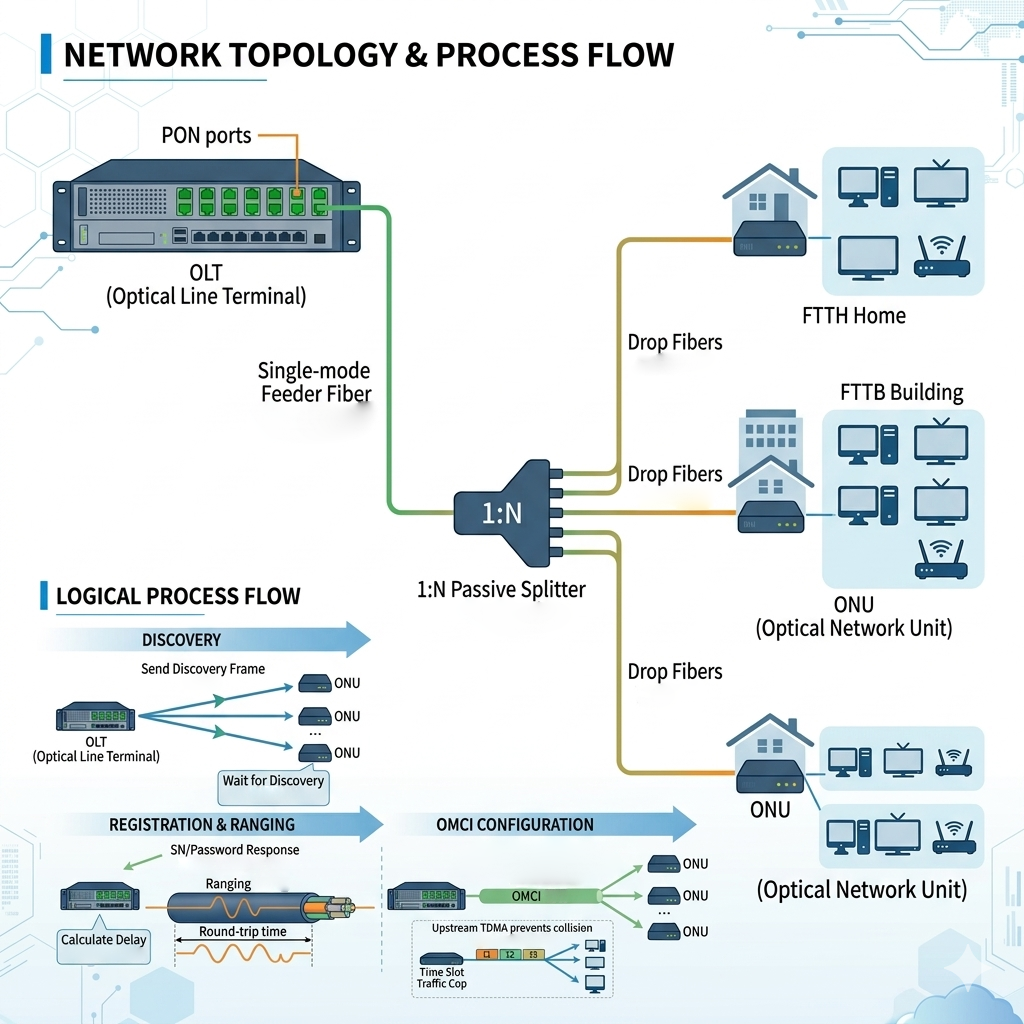

La connexion entre l'OLT et l'ONU s'effectue principalement via l'ODN (Optical Distribution Network), et le processus est le suivant :

- Configuration du lien physique :

Une fibre optique monomode sort du port PON de l'OLT.

Il entre dans le séparateur. Il s’agit d’une étape cruciale ; il ne nécessite aucune alimentation électrique et divise physiquement le signal d'une seule fibre optique en plusieurs chemins.

La fibre optique divisée est ensuite connectée à l'ONU au domicile de l'utilisateur.

- Authentification logique :

Phase de découverte : l'OLT envoie périodiquement des trames de découverte pour rechercher les ONU nouvellement connectées.

Enregistrement et télémétrie : l'ONU répond avec son numéro de série (SN) ou son mot de passe. L'OLT effectue une « télémétrie », calculant le délai physique de transmission du signal optique pour garantir qu'aucune collision ne se produit lorsque plusieurs ONU téléchargent des données.

Distribution de configuration : après une authentification réussie, l'OLT distribue les configurations de service (telles que les VLAN, les limites de bande passante, etc.) via le protocole OMCI.

3. Nombre de clients pris en charge (taux de partage)

*Le nombre d'ONU qu'un seul port PON sur un OLT peut prendre en charge dépend du type de technologie PON et du rapport de répartition :

4. Guide de dépannage approfondi pour les échecs de liaison (hors ligne)

Lorsqu'un lien ne peut pas être établi, cela est généralement dû aux problèmes techniques de haut niveau suivants :

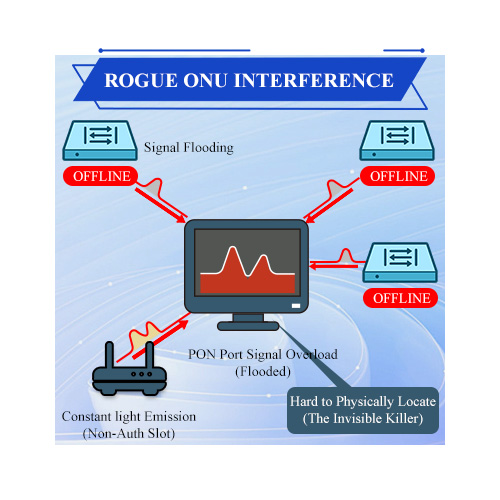

1. Interférence ONU malveillante

C'est le « tueur invisible » des réseaux PON. Si le pilote ou le matériel d'une ONU est endommagé, l'amenant à émettre de la lumière en continu pendant des périodes non autorisées, cela « inondera » le signal de l'ensemble du port PON. Le résultat est que tous les utilisateurs sous ce séparateur seront abandonnés et il est difficile de localiser le problème directement au niveau de la couche physique.

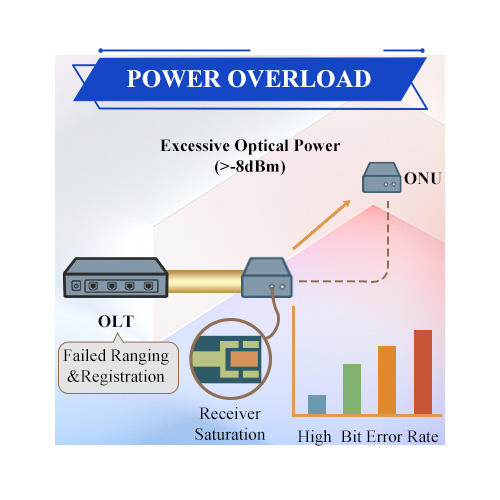

2. Surcharge de puissance

En raison d'une conception incorrecte du rapport de division, si l'ONU est trop proche de l'OLT (par exemple, à moins de 1 km) et qu'aucun atténuateur optique n'est utilisé, le signal optique trop fort (> -8 dBm) fera entrer le récepteur optique de l'ONU dans un état de « saturation », entraînant une augmentation du taux d'erreur sur les bits et un échec d'enregistrement.

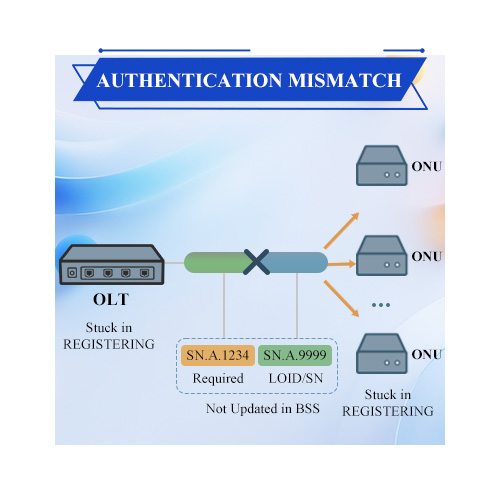

3. Inadéquation de la logique d'authentification

Des problèmes d'interopérabilité OMCI surviennent fréquemment dans les réseaux multifournisseurs (tels que Huawei OLT avec ZTE ONU). De plus, si la liaison LOID ou SN dans le système backend de l'opérateur n'est pas mise à jour, l'ONU restera bloquée dans l'état « Enregistrement » même si le chemin optique est normal.

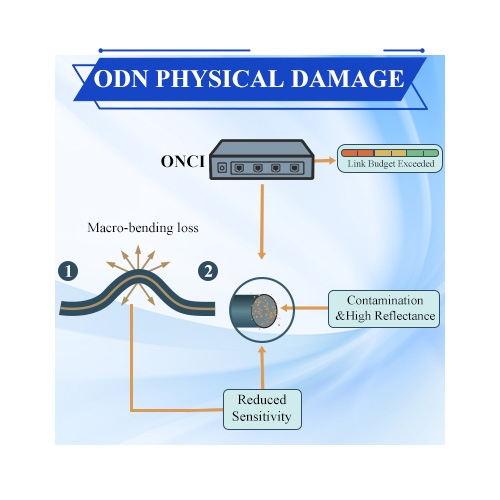

4. Dommages physiques ODN

Perte de microcourbure : une compression ou une courbure excessive de la fibre optique entraîne une fuite du signal optique.

Contamination de l'extrémité : la poussière sur le connecteur à fibre optique est une cause majeure de perte de réflexion élevée (ORL), qui interfère avec la sensibilité de l'OLT.

Conclusion

La connexion entre l'OLT et l'ONU n'est pas simplement un processus physique de conversion photoélectrique, mais également un processus précis d'attribution de temps et de vérification logique. Avec l’avènement de l’ère 50G-PON, cette connexion deviendra encore plus efficace et complexe.

Êtes-vous gêné par le fait qu'une ONU spécifique ne parvient pas à se connecter ? N'hésitez pas à nous contacter ; nous pouvons fournir des solutions de débogage en ligne de commande (CLI) pour des fabricants spécifiques (Huawei, ZTE, Nokia, FiberHome).
