Como um OLT se conecta a uma ONU?

Nas arquiteturas modernas de comunicação por fibra óptica (FTTH/FTTB), o OLT e a ONU são componentes essenciais para alcançar acesso à Internet de alta velocidade. O trabalho colaborativo entre o OLT (Optical Line Terminal) e a ONU (Optical Network Unit) é crucial para alcançar a banda larga gigabit. Este não é apenas um simples terminal de hardware, mas um componente vital que determina a latência, a eficiência de alocação de largura de banda e a capacidade de suporte multisserviço de toda a rede de acesso. Impulsionado pela transmissão 5G, streaming de vídeo 8K de ultra-alta definição e implantações de Internet das Coisas (IoT) em larga escala, o mercado global de acesso de fibra óptica está passando por um salto geracional de GPON para 10G-PON (e até 50G-PON).

1. A diferença essencial entre OLT e ONU: Definição de papel na arquitetura

Em uma topologia PON (Rede Óptica Passiva) ponto a multiponto (P2MP), os dois desempenham funções distintas:

OLT: O “comandante” do data center, normalmente implantado no data center central da operadora.

Uplink e Downlink: Ele se conecta ao uplink do switch principal da rede metropolitana (MAN) e ao downlink da rede de distribuição passiva (ODN).

Tarefa Central: A OLT é responsável por realizar DBA (Dynamic Bandwidth Allocation). Como um guarda de trânsito preciso, ele orienta centenas ou milhares de ONUs a enviar dados dentro de prazos específicos para evitar colisões de sinais.

Dimensão de Gerenciamento: Configura remotamente todos os terminais subordinados através do protocolo OMCI (ONU Management and Control Interface).

ONU/ONT: O “tradutor” na extremidade do usuário, é o equipamento nas instalações do cliente (CPE) localizado na casa do usuário.

Conversão de Sinal: Sua tarefa básica é converter o sinal óptico de 1490 nm do cabo de fibra óptica em um sinal elétrico que possa ser reconhecido por um computador.

Filtragem de dados: No modo de transmissão downlink, a ONU deve filtrar com precisão os dados de outros usuários no fluxo massivo de dados, extraindo apenas sua própria carga criptografada.

2. Como a OLT se conecta à ONU

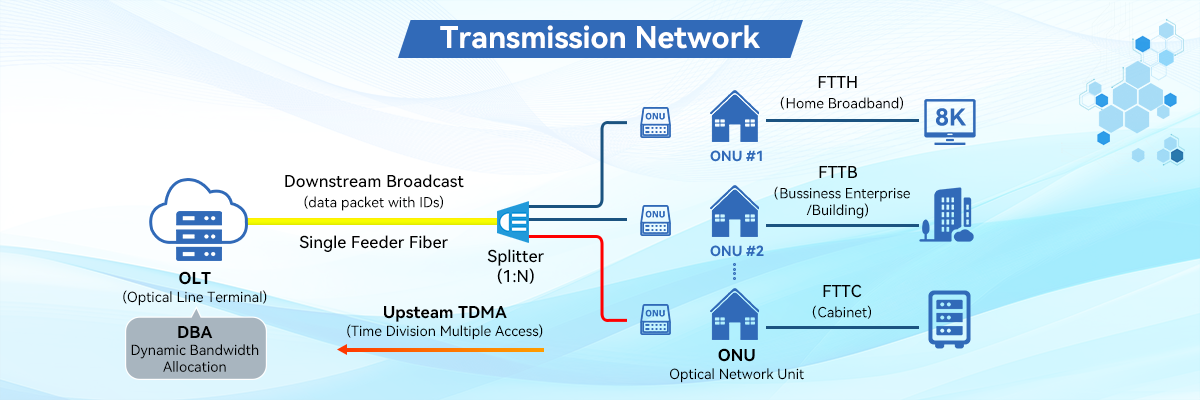

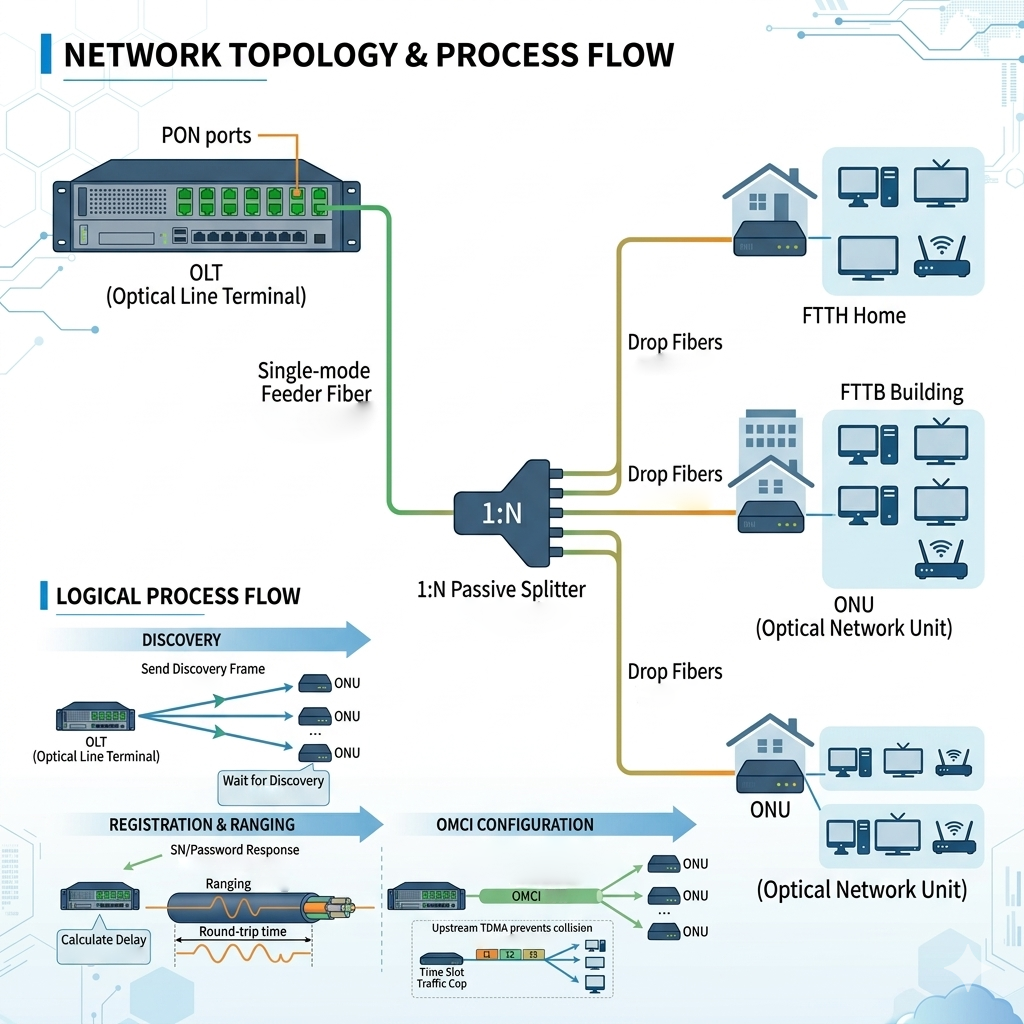

A conexão entre OLT e ONU é realizada principalmente através da ODN (Rede de Distribuição Óptica), e o processo é o seguinte:

- Configuração de link físico:

Uma fibra óptica monomodo sai da porta PON do OLT.

Ele entra no divisor. Este é um passo crucial; não requer fonte de alimentação e divide fisicamente o sinal de uma única fibra óptica em vários caminhos.

A fibra óptica dividida é então conectada à ONU na casa do usuário.

- Autenticação Lógica:

Fase de descoberta: O OLT envia periodicamente quadros de descoberta para procurar ONUs recém-conectadas.

Registro e Ranging: A ONU responde com seu número de série (SN) ou senha. A OLT realiza “range”, calculando o atraso físico da transmissão do sinal óptico para garantir que não ocorram colisões quando múltiplas ONUs carregam dados.

Distribuição de configuração: Após a autenticação bem-sucedida, a OLT distribui configurações de serviço (como VLANs, limites de largura de banda, etc.) por meio do protocolo OMCI.

3. Número de Clientes Suportados (Split Ratio)

*O número de ONUs que uma única porta PON em uma OLT pode suportar depende do tipo de tecnologia PON e da taxa de divisão:

4. Guia detalhado de solução de problemas para falhas de link (off-line)

Quando um link não pode ser estabelecido, isso geralmente é causado pelos seguintes problemas técnicos de alto nível:

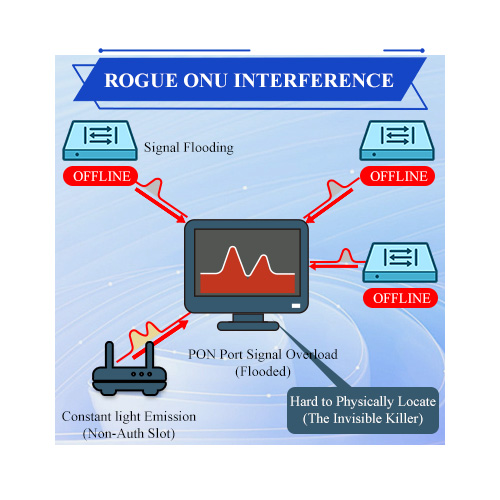

1. Interferência desonesta da ONU

Este é o “assassino invisível” das redes PON. Se o driver ou hardware de uma ONU for danificado, fazendo com que ela emita luz continuamente durante horários não autorizados, isso irá 'inundar' o sinal de toda a porta PON. O resultado é que todos os usuários desse divisor serão excluídos e será difícil localizar o problema diretamente na camada física.

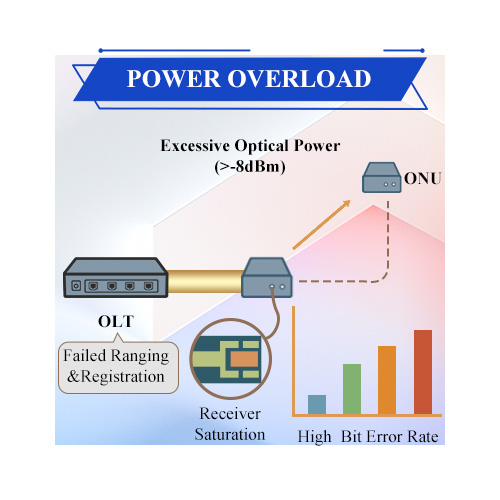

2. Sobrecarga de energia

Devido ao projeto inadequado da taxa de divisão, se a ONU estiver muito próxima do OLT (por exemplo, menos de 1 km) e nenhum atenuador óptico for usado, o sinal óptico excessivamente forte (>-8dBm) fará com que o receptor óptico da ONU entre em um estado de 'saturação', levando a um aumento na taxa de erro de bit e falha no registro.

3. Incompatibilidade de lógica de autenticação

Problemas de interoperabilidade OMCI ocorrem frequentemente em redes de vários fornecedores (como Huawei OLT com ZTE ONU). Além disso, se a ligação LOID ou SN no sistema backend da operadora não for atualizada, a ONU permanecerá presa no estado 'Registrando' mesmo que o caminho óptico esteja normal.

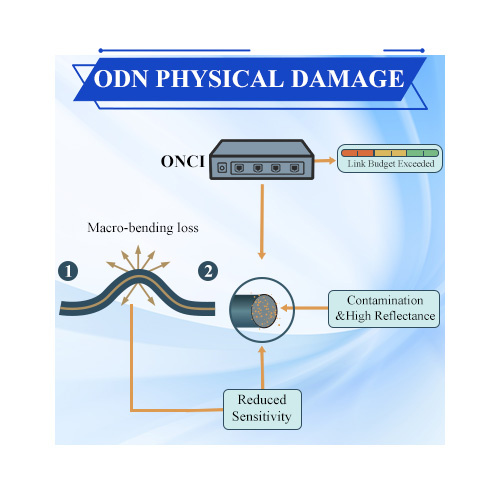

4. Danos Físicos do ODN

Perda de microdobra: A compressão ou flexão excessiva da fibra óptica leva ao vazamento do sinal óptico.

Contaminação da face final: A poeira no conector de fibra óptica é uma das principais causas de alta perda de reflexão (ORL), que interfere na sensibilidade do OLT.

Conclusão

A conexão entre o OLT e a ONU não é apenas um processo físico de conversão fotoelétrica, mas também um processo preciso de alocação de tempo e verificação lógica. Com o advento da era 50G-PON, esta conexão se tornará ainda mais eficiente e complexa.

Você está preocupado com o fato de uma ONU específica não conseguir ficar online? Sinta-se à vontade para nos contatar; podemos fornecer soluções de depuração de linha de comando (CLI) para fabricantes específicos (Huawei, ZTE, Nokia, FiberHome).
