¿Cómo se conecta una OLT a una ONU?

En las arquitecturas modernas de comunicación por fibra óptica (FTTH/FTTB), OLT y ONU son componentes centrales para lograr acceso a Internet de alta velocidad. El trabajo colaborativo entre OLT (Optical Line Terminal) y ONU (Optical Network Unit) es crucial para lograr la banda ancha gigabit. No se trata simplemente de un simple punto final de hardware, sino de un componente vital que determina la latencia, la eficiencia de la asignación del ancho de banda y la capacidad de carga multiservicio de toda la red de acceso. Impulsado por la transmisión 5G, la transmisión de video 8K de ultra alta definición y las implementaciones de Internet de las cosas (IoT) a gran escala, el mercado global de acceso a fibra óptica está experimentando un salto generacional de GPON a 10G-PON (e incluso 50G-PON).

1. La diferencia esencial entre OLT y ONU: definición de roles en la arquitectura

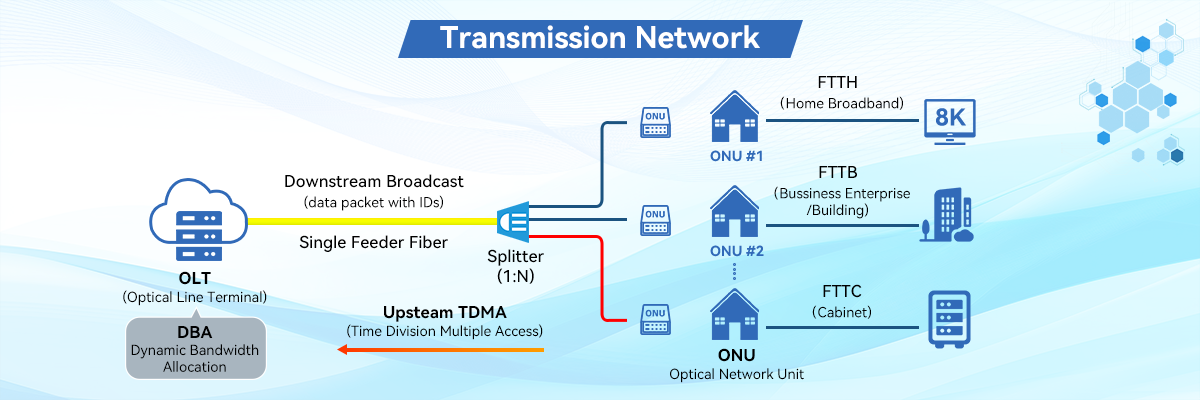

En una topología punto a multipunto (P2MP) PON (red óptica pasiva), los dos desempeñan funciones claramente diferentes:

OLT: el 'comandante' en el centro de datos, generalmente implementado en el centro de datos central del operador.

Enlace ascendente y descendente: Se conecta al enlace ascendente del conmutador central de la red de área metropolitana (MAN) y al enlace descendente de la red de distribución pasiva (ODN).

Tarea principal: la OLT es responsable de realizar DBA (asignación dinámica de ancho de banda). Como un policía de tráfico preciso, dirige cientos o miles de ONU para que envíen datos dentro de períodos de tiempo específicos para evitar colisiones de señales.

Dimensión de Gestión: Configura de forma remota todos los terminales subordinados mediante el protocolo OMCI (ONU Management and Control Interface).

ONU/ONT: El 'traductor' en el extremo del usuario, es el equipo de las instalaciones del cliente (CPE) ubicado en el domicilio del usuario.

Conversión de señal: su tarea básica es convertir la señal óptica de 1490 nm del cable de fibra óptica en una señal eléctrica que pueda ser reconocida por una computadora.

Filtrado de datos: en el modo de transmisión de enlace descendente, la ONU debe filtrar con precisión los datos de otros usuarios en el flujo de datos masivo, extrayendo solo su propia carga útil cifrada.

2. Cómo se conecta el OLT a la ONU

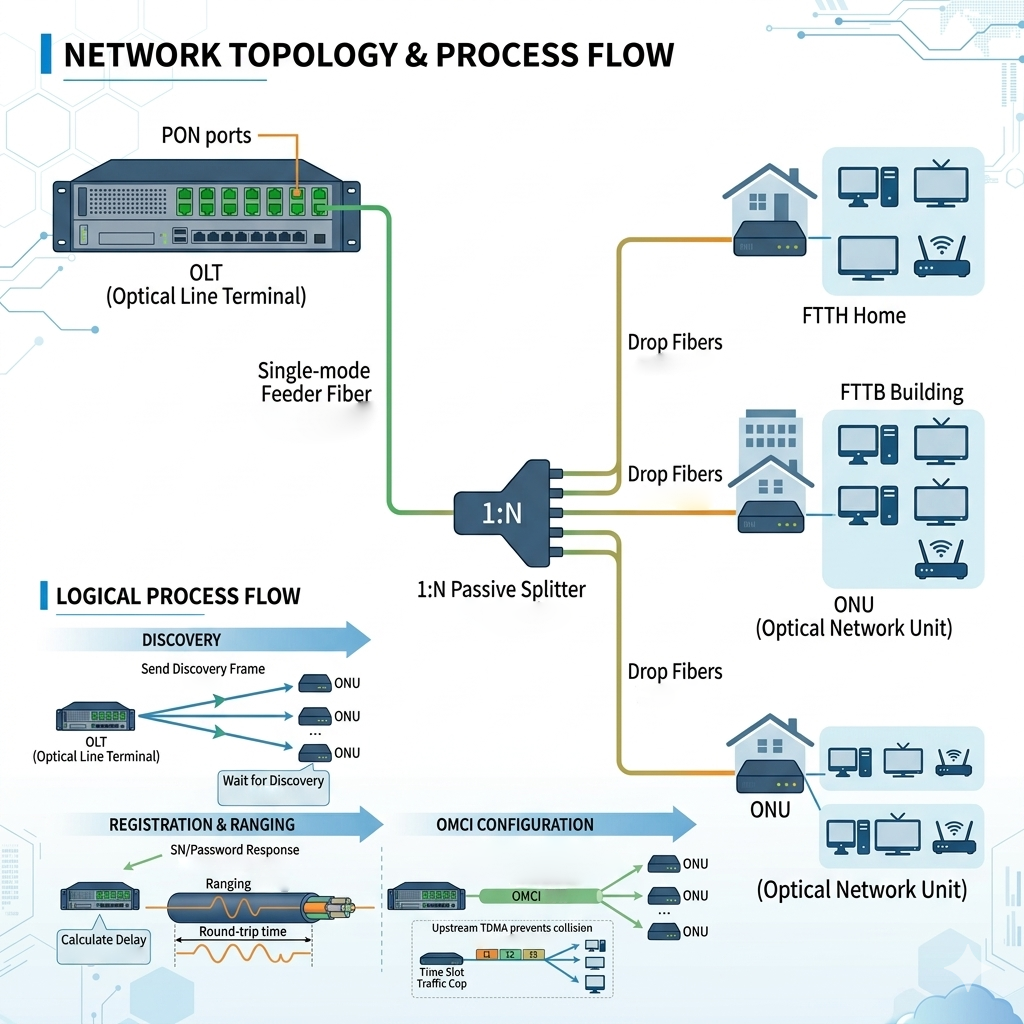

La conexión entre OLT y ONU se completa principalmente a través de ODN (Red de distribución óptica) y el proceso es el siguiente:

- Configuración del enlace físico:

Una fibra óptica monomodo sale del puerto PON del OLT.

Entra en el divisor. Este es un paso crucial; no requiere fuente de alimentación y divide físicamente la señal de una única fibra óptica en múltiples rutas.

Luego, la fibra óptica dividida se conecta a la ONU en el hogar del usuario.

- Autenticación Lógica:

Fase de descubrimiento: la OLT envía periódicamente tramas de descubrimiento para buscar ONU recién conectadas.

Registro y Rango: La ONU responde con su número de serie (SN) o contraseña. El OLT realiza 'alcance', calculando el retraso físico de la transmisión de la señal óptica para garantizar que no se produzcan colisiones cuando varias ONU cargan datos.

Distribución de configuración: después de una autenticación exitosa, la OLT distribuye configuraciones de servicio (como VLAN, límites de ancho de banda, etc.) a través del protocolo OMCI.

3. Número de clientes admitidos (índice de división)

*La cantidad de ONU que puede admitir un solo puerto PON en un OLT depende del tipo de tecnología PON y la relación de división:

4. Guía detallada para la solución de problemas de fallas de enlaces (sin conexión)

Cuando no se puede establecer un enlace, generalmente se debe a los siguientes problemas técnicos de alto nivel:

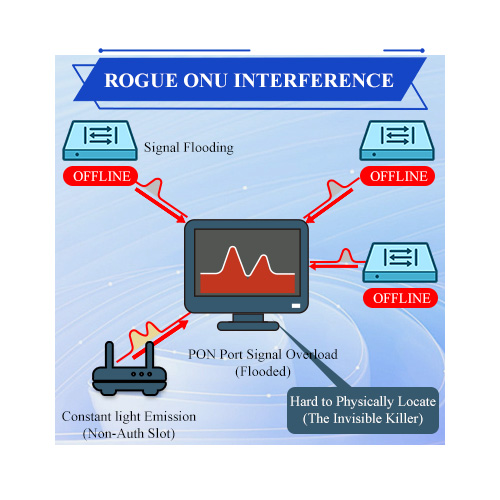

1. Interferencia deshonesta de la ONU

Este es el 'asesino invisible' de las redes PON. Si el controlador o el hardware de una ONU está dañado, lo que hace que emita luz continuamente durante momentos no autorizados, esto 'inundará' la señal de todo el puerto PON. El resultado es que todos los usuarios bajo ese divisor abandonarán y es difícil localizar el problema directamente en la capa física.

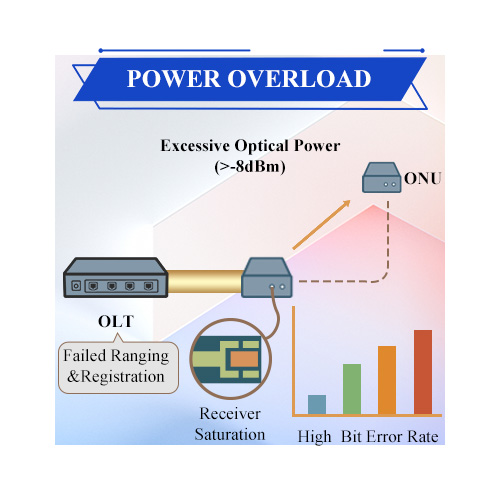

2. Sobrecarga de energía

Debido a un diseño inadecuado de la relación de división, si la ONU está demasiado cerca de la OLT (por ejemplo, a menos de 1 km) y no se utiliza ningún atenuador óptico, la señal óptica excesivamente fuerte (>-8 dBm) hará que el receptor óptico de la ONU entre en un estado de 'saturación', lo que provocará un aumento en la tasa de errores de bits y una falla en el registro.

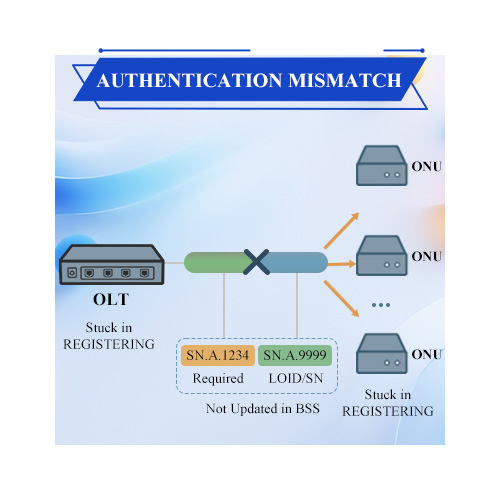

3. Discrepancia en la lógica de autenticación

Los problemas de interoperabilidad de OMCI ocurren con frecuencia en redes de proveedores cruzados (como Huawei OLT con ZTE ONU). Además, si el enlace LOID o SN en el sistema backend del operador no se actualiza, la ONU permanecerá atascada en el estado 'Registro' incluso si la ruta óptica es normal.

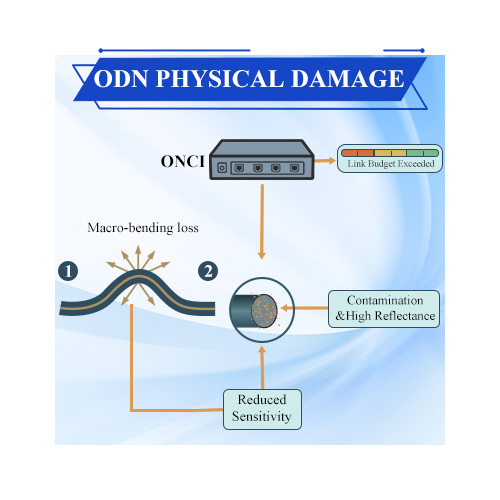

4. Daño físico de ODN

Pérdida por microflexión: la compresión o flexión excesiva de la fibra óptica provoca una fuga de señal óptica.

Contaminación del extremo: el polvo en el conector de fibra óptica es una causa importante de pérdida de alta reflexión (ORL), que interfiere con la sensibilidad del OLT.

Conclusión

La conexión entre OLT y ONU no es simplemente un proceso físico de conversión fotoeléctrica, sino también un proceso preciso de asignación de tiempo y verificación lógica. Con la llegada de la era 50G-PON, esta conexión será aún más eficiente y compleja.
