Bagaimana OLT Terhubung ke ONU?

Dalam arsitektur komunikasi serat optik modern (FTTH/FTTB), OLT dan ONU adalah komponen inti untuk mencapai akses internet berkecepatan tinggi. Kerja kolaboratif antara OLT (Optical Line Terminal) dan ONU (Optical Network Unit) sangat penting untuk mencapai gigabit broadband. Ini bukan sekedar titik akhir perangkat keras yang sederhana, namun merupakan komponen penting yang menentukan latensi, efisiensi alokasi bandwidth, dan daya dukung multi-layanan dari seluruh jaringan akses. Didorong oleh transmisi 5G, streaming video 8K definisi ultra-tinggi, dan penerapan Internet of Things (IoT) berskala besar, pasar akses serat optik global sedang mengalami lompatan generasi dari GPON ke 10G-PON (dan bahkan 50G-PON).

1. Perbedaan penting antara OLT dan ONU: Definisi peran dalam arsitektur

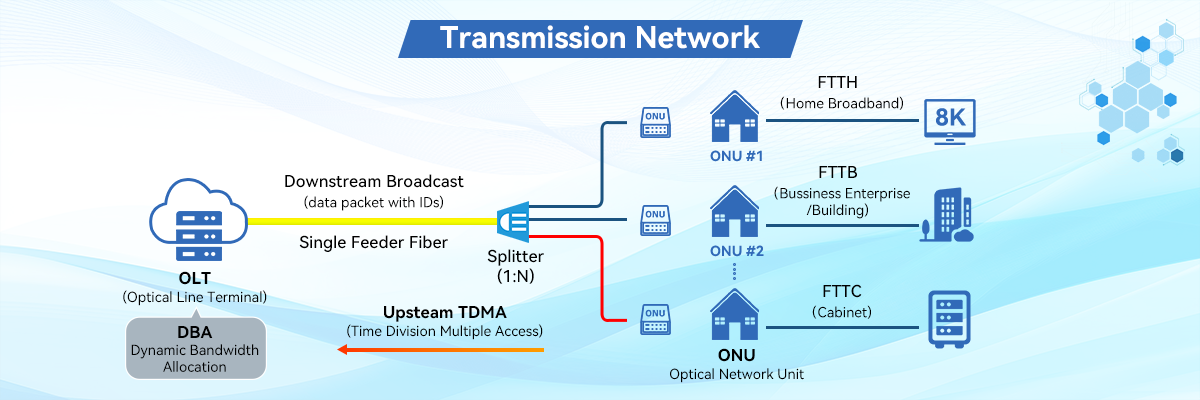

Dalam topologi point-to-multipoint (P2MP) PON (Passive Optical Network), keduanya memainkan peran yang sangat berbeda:

OLT: 'Komandan' di pusat data, biasanya ditempatkan di pusat data pusat operator.

Uplink dan Downlink: Terhubung ke uplink saklar inti jaringan area metropolitan (MAN) dan ke downlink jaringan distribusi pasif (ODN).

Tugas Inti: OLT bertanggung jawab untuk melakukan DBA (Alokasi Bandwidth Dinamis). Ibarat polisi lalu lintas yang tepat, ia mengarahkan ratusan atau ribuan ONU untuk mengirimkan data dalam jangka waktu tertentu untuk menghindari tabrakan sinyal.

Dimensi Manajemen: Mengkonfigurasi semua terminal bawahan dari jarak jauh melalui protokol OMCI (ONU Management and Control Interface).

ONU/ONT: 'penerjemah' di sisi pengguna, merupakan peralatan lokasi pelanggan (CPE) yang terletak di rumah pengguna.

Konversi Sinyal: Tugas dasarnya adalah mengubah sinyal optik 1490nm dari kabel serat optik menjadi sinyal listrik yang dapat dikenali oleh komputer.

Penyaringan Data: Dalam mode siaran downlink, ONU harus secara akurat menyaring data dari pengguna lain dalam aliran data besar, hanya mengekstrak muatan terenkripsinya sendiri.

2. Bagaimana OLT Terhubung ke ONU

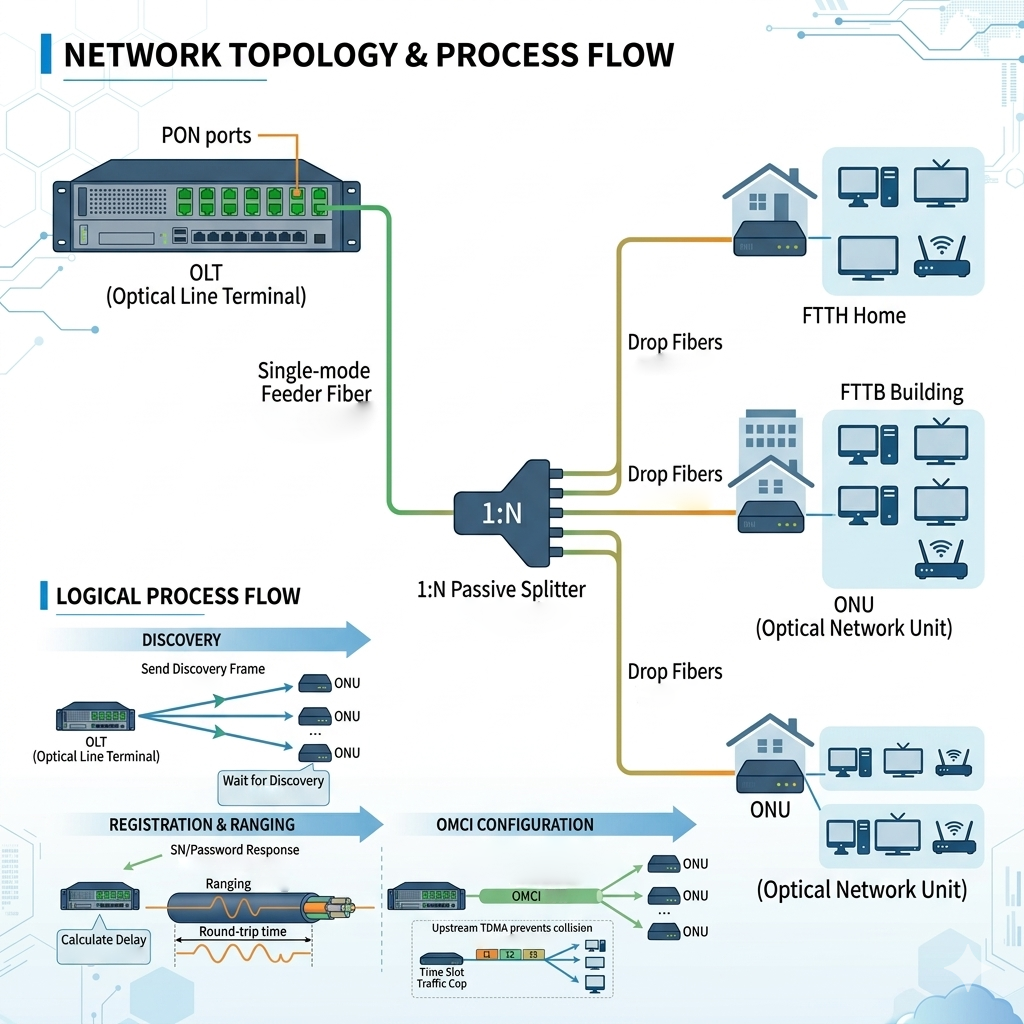

Koneksi antara OLT dan ONU sebagian besar diselesaikan melalui ODN (Jaringan Distribusi Optik), dan prosesnya adalah sebagai berikut:

- Pengaturan Tautan Fisik:

Serat optik mode tunggal dikeluarkan dari port PON OLT.

Itu memasuki splitter. Ini adalah langkah penting; ia tidak memerlukan catu daya dan secara fisik membagi sinyal dari satu serat optik menjadi beberapa jalur.

Serat optik yang terbelah kemudian dihubungkan ke ONU di rumah pengguna.

- Otentikasi Logis:

Fase Penemuan: OLT secara berkala mengirimkan bingkai penemuan untuk mencari ONU yang baru terhubung.

Registrasi dan Jangkauan: ONU membalas dengan nomor seri (SN) atau kata sandinya. OLT melakukan 'ranging,' menghitung penundaan fisik transmisi sinyal optik untuk memastikan tidak ada tabrakan yang terjadi ketika beberapa ONU mengunggah data.

Distribusi Konfigurasi: Setelah otentikasi berhasil, OLT mendistribusikan konfigurasi layanan (seperti VLAN, batas bandwidth, dll.) melalui protokol OMCI.

3. Jumlah Klien yang Didukung (Split Ratio)

*Jumlah ONU yang dapat didukung oleh satu port PON pada OLT bergantung pada jenis teknologi PON dan rasio pemisahan:

4. Panduan Pemecahan Masalah Mendalam untuk Kegagalan Tautan (Offline)

Jika tautan tidak dapat dibuat, hal ini biasanya disebabkan oleh masalah teknis tingkat tinggi berikut:

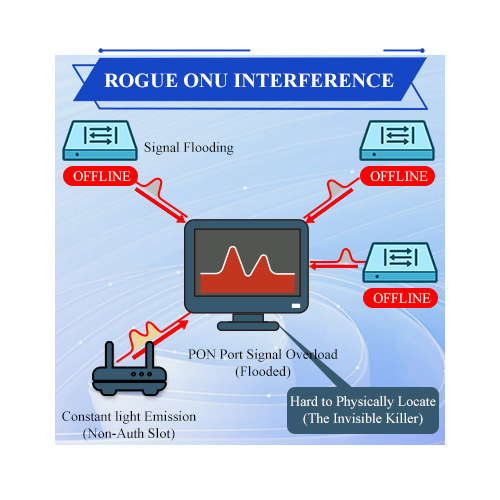

1. Interferensi ONU yang Nakal

Inilah 'pembunuh tak kasat mata' jaringan PON. Jika driver atau perangkat keras ONU rusak sehingga menyebabkannya terus menerus memancarkan cahaya pada waktu yang tidak sah, hal ini akan 'membanjiri' sinyal seluruh port PON. Hasilnya adalah semua pengguna di bawah splitter tersebut akan keluar, dan sulit untuk menemukan masalahnya secara langsung di lapisan fisik.

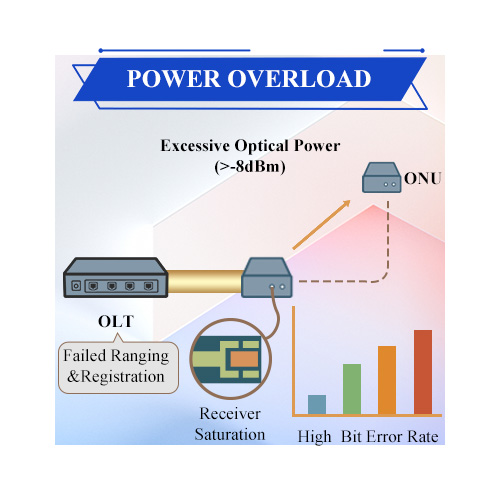

2. Kelebihan Daya

Karena desain rasio pemisahan yang tidak tepat, jika ONU terlalu dekat dengan OLT (misalnya, kurang dari 1 km) dan tidak ada attenuator optik yang digunakan, sinyal optik yang terlalu kuat (>-8dBm) akan menyebabkan penerima optik ONU memasuki keadaan 'saturasi', yang menyebabkan lonjakan tingkat kesalahan bit dan kegagalan untuk mendaftar.

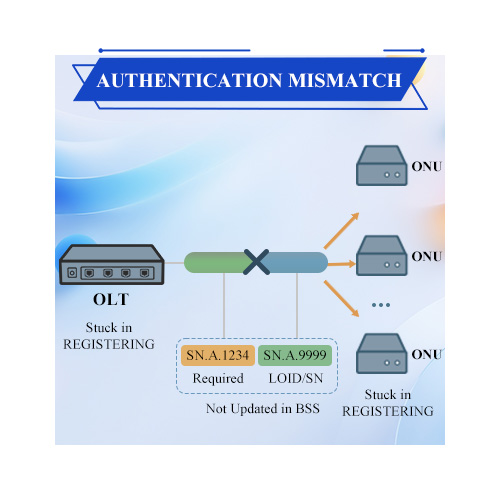

3. Logika Otentikasi Tidak Cocok

Masalah interoperabilitas OMCI sering terjadi pada jaringan lintas vendor (seperti Huawei OLT dengan ZTE ONU). Lebih jauh lagi, jika pengikatan LOID atau SN di sistem backend operator tidak diperbarui, ONU akan tetap terjebak dalam status 'Mendaftar' meskipun jalur optiknya normal.

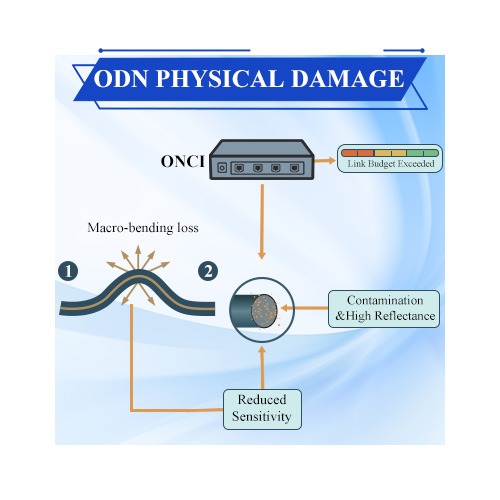

4. Kerusakan Fisik ODN

Kerugian Pengendalian Mikro: Kompresi atau pembengkokan serat optik yang berlebihan menyebabkan kebocoran sinyal optik.

Kontaminasi Permukaan Akhir: Debu pada konektor serat optik merupakan penyebab utama hilangnya refleksi tinggi (ORL), yang mengganggu sensitivitas OLT.

Kesimpulan

Koneksi antara OLT dan ONU bukan hanya proses fisik konversi fotolistrik, namun juga proses alokasi waktu dan verifikasi logika yang tepat. Dengan dimulainya era 50G-PON, koneksi ini akan menjadi lebih efisien dan kompleks.

Apakah Anda bermasalah dengan ONU tertentu yang gagal online? Jangan ragu untuk menghubungi kami; kami dapat menyediakan solusi debugging baris perintah (CLI) untuk produsen tertentu (Huawei, ZTE, Nokia, FiberHome).
