Как OLT подключается к ONU?

В современных архитектурах оптоволоконной связи (FTTH/FTTB) OLT и ONU являются основными компонентами для обеспечения высокоскоростного доступа в Интернет. Совместная работа между OLT (терминалом оптической линии) и ONU (блоком оптической сети) имеет решающее значение для достижения гигабитной широкополосной связи. Это не просто аппаратная конечная точка, а жизненно важный компонент, определяющий задержку, эффективность распределения полосы пропускания и пропускную способность мультисервисной сети всей сети доступа. Благодаря передаче 5G, потоковому видео сверхвысокого разрешения 8K и масштабному развертыванию Интернета вещей (IoT) глобальный рынок оптоволоконного доступа переживает скачок поколений от GPON к 10G-PON (и даже 50G-PON).

1. Существенная разница между OLT и ONU: определение роли в архитектуре.

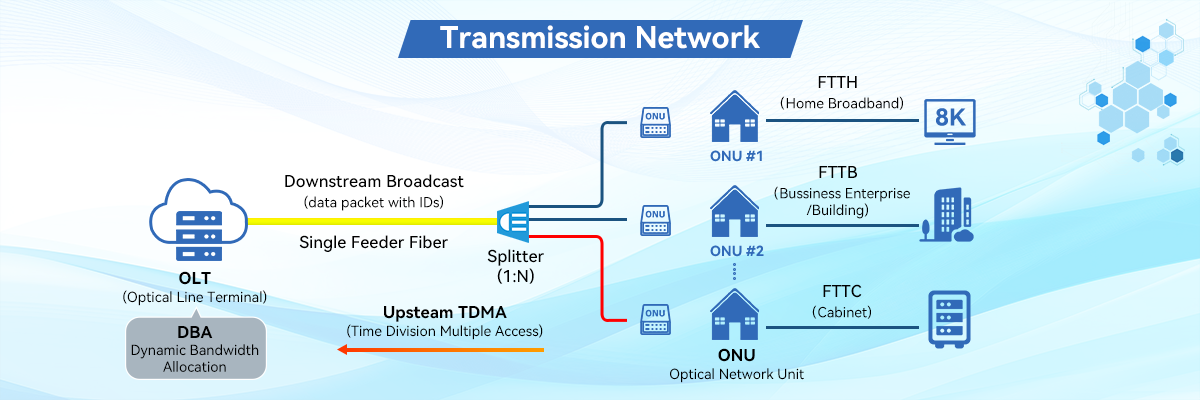

В топологии PON (пассивная оптическая сеть) «точка-многоточка» (P2MP) они играют совершенно разные роли:

OLT: «командир» центра обработки данных, обычно размещаемый в центральном центре обработки данных оператора.

Восходящий и нисходящий канал: он подключается к восходящему каналу коммутатора ядра городской сети (MAN) и к нисходящему каналу пассивной распределительной сети (ODN).

Основная задача: OLT отвечает за выполнение DBA (динамическое распределение полосы пропускания). Подобно точному гаишнику, он дает указания сотням или тысячам ONU отправлять данные в определенные промежутки времени, чтобы избежать коллизий сигналов.

Измерение управления: оно удаленно настраивает все подчиненные терминалы через протокол OMCI (интерфейс управления и контроля ONU).

ONU/ONT: «Переводчик» на стороне пользователя. Это оборудование в помещении клиента (CPE), расположенное в доме пользователя.

Преобразование сигнала: его основная задача — преобразовать оптический сигнал длиной волны 1490 нм из оптоволоконного кабеля в электрический сигнал, который может распознаваться компьютером.

Фильтрация данных: в режиме широковещательной передачи по нисходящей линии связи ONU должен точно фильтровать данные других пользователей в огромном потоке данных, извлекая только свою собственную зашифрованную полезную нагрузку.

2. Как OLT подключается к ONU

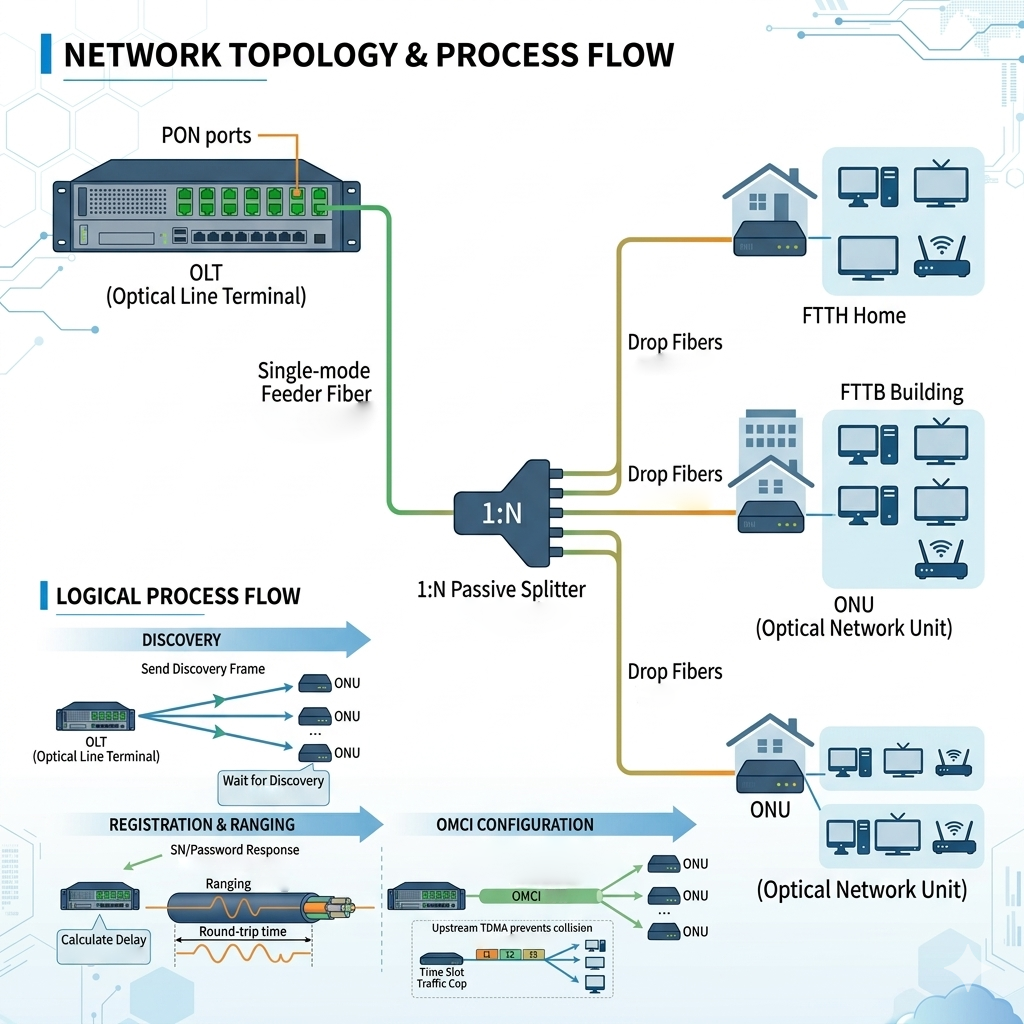

Соединение между OLT и ONU в основном осуществляется через ODN (оптическая распределительная сеть), и процесс выглядит следующим образом:

- Настройка физического канала:

Одномодовое оптоволокно выводится из порта PON OLT.

Он поступает в сплиттер. Это решающий шаг; он не требует источника питания и физически разделяет сигнал из одного оптического волокна на несколько путей.

Разделенное оптическое волокно затем подключается к ONU в доме пользователя.

- Логическая аутентификация:

Фаза обнаружения: OLT периодически отправляет кадры обнаружения для поиска вновь подключенных ONU.

Регистрация и ранжирование: ONU отвечает своим серийным номером (SN) или паролем. OLT выполняет «ранжирование», рассчитывая физическую задержку передачи оптического сигнала, чтобы гарантировать отсутствие конфликтов при загрузке данных несколькими ONU.

Распространение конфигурации: после успешной аутентификации OLT распространяет конфигурации служб (такие как VLAN, ограничения пропускной способности и т. д.) через протокол OMCI.

3. Количество поддерживаемых клиентов (коэффициент разделения)

*Количество ONU, которое может поддерживать один порт PON на OLT, зависит от типа технологии PON и коэффициента разделения:

4. Подробное руководство по устранению неполадок при сбоях соединения (офлайн)

Если соединение не может быть установлено, это обычно вызвано следующими техническими проблемами высокого уровня:

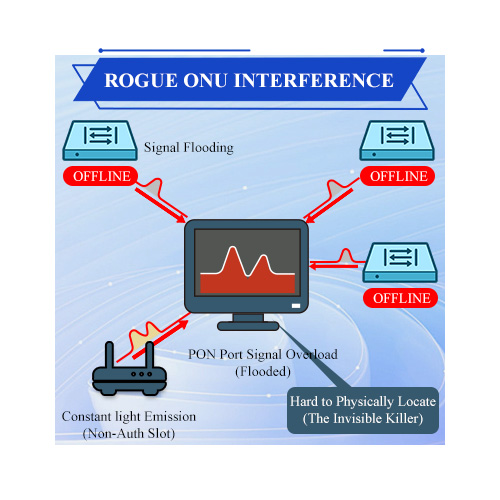

1. Посторонние помехи ONU

Это «невидимый убийца» сетей PON. Если драйвер или аппаратное обеспечение ONU повреждено, что приводит к постоянному излучению света в несанкционированное время, это приведет к «затоплению» сигнала всего порта PON. В результате все пользователи, находящиеся под этим разветвителем, отключатся, и будет трудно обнаружить проблему непосредственно на физическом уровне.

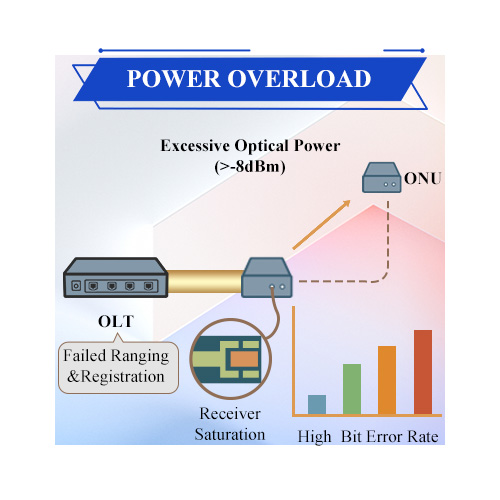

2. Перегрузка мощности

Из-за неправильной конструкции коэффициента разделения, если ONU находится слишком близко к OLT (например, менее 1 км) и не используется оптический аттенюатор, чрезмерно сильный оптический сигнал (>-8 дБм) приведет к тому, что оптический приемник ONU войдет в состояние «насыщения», что приведет к резкому увеличению частоты ошибок по битам и невозможности регистрации.

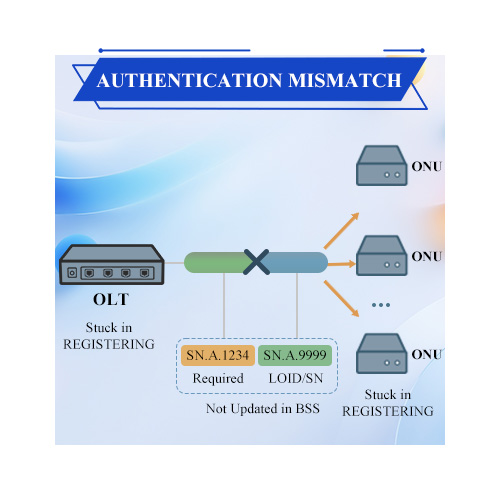

3. Несоответствие логики аутентификации.

Проблемы совместимости OMCI часто возникают в сетях разных поставщиков (например, Huawei OLT с ZTE ONU). Более того, если привязка LOID или SN в базовой системе оператора не обновлена, ONU останется в состоянии «Регистрация», даже если оптический путь в норме.

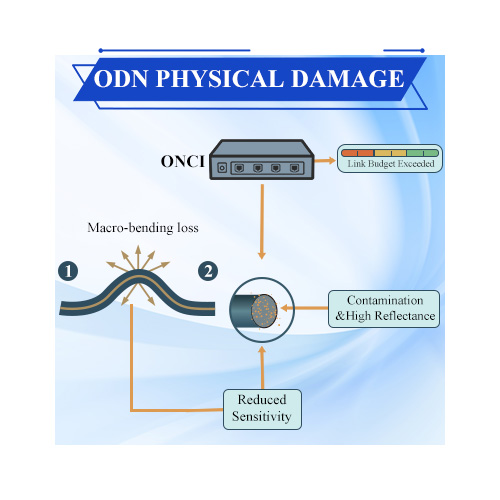

4. Физический ущерб ODN

Потери на микроизгибах. Чрезмерное сжатие или изгиб оптического волокна приводит к утечке оптического сигнала.

Загрязнение торцевой поверхности. Пыль на оптоволоконном разъеме является основной причиной высоких потерь на отражение (ORL), которые влияют на чувствительность OLT.

Заключение

Соединение между OLT и ONU — это не просто физический процесс фотоэлектрического преобразования, но также точный процесс распределения времени и логической проверки. С наступлением эры 50G-PON это соединение станет еще более эффективным и сложным.

Вас беспокоит, что конкретный ONU не может подключиться к сети? Не стесняйтесь обращаться к нам; мы можем предоставить решения для отладки с использованием командной строки (CLI) для конкретных производителей (Huawei, ZTE, Nokia, FiberHome).
