HSGQ-G02
| Quantité: | |
|---|---|

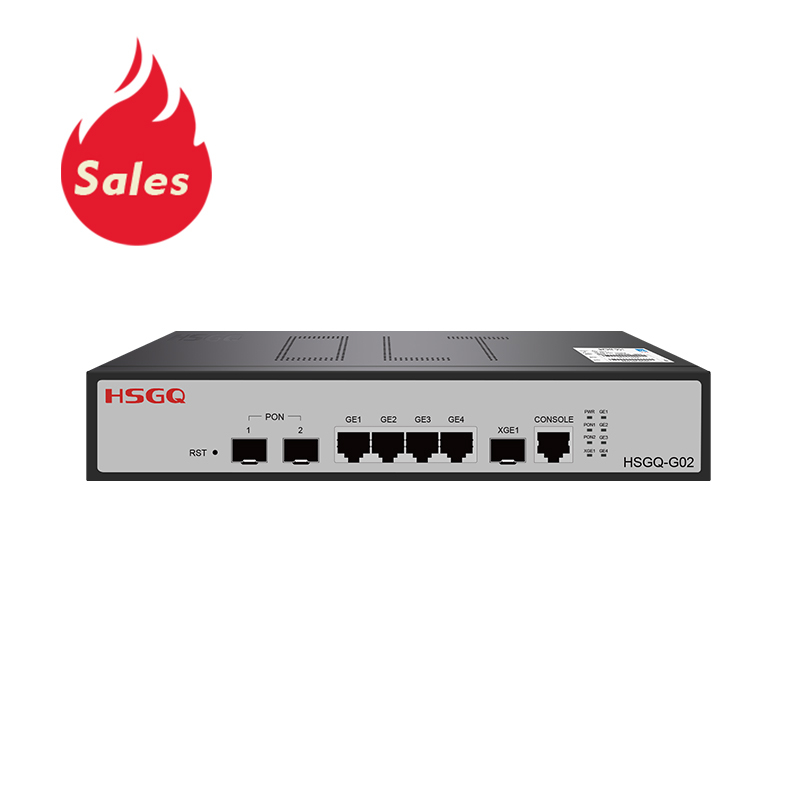

Le G02 est une cassette à petite capacité GPON OLT, répondant aux régulateurs de l'UIT-T G, 984 / G, 988 et des normes relatives de China Telecom / Unicom GPON, avec une capacité d'accès GPON, une fiolet de la classe de caricature et la fonction complète de sécurité. LT peut satisfaire l'exigence d'accès aux fibres optiques à longue distance en raison de son excellente capacité de gestion, de maintenance et de surveillance, de fonctionnalités de service abondantes et de mode réseau flexible. Le G02 peut être utilisé avec le système de gestion de réseau afin de fournir aux utilisateurs l'accès complet et la solution parfaite.
G02 fournit 2 * Port GPON de liaison descendante, 4 * GE RJ45 et 1 * 10G Port SFP +. La hauteur n'est que 1U pour une installation facile et une économie d'espaces. Le G02 convient à la diffusion de trois en un, un réseau de surveillance vidéo, un LAN en entreprise, Internet des objets, etc.
Mini modèle, peut être tenu en main
Les petits espaces, les petits espaces, les produits de taille de livre peuvent prendre en charge jusqu'à 256 utilisateurs de GPON répondent considérablement aux besoins des micro-projets généraux.
Pratique et efficace
Une plate-forme de gestion du cloud indépendante - HSGQ Cloud, permet la gestion du cloud des appareils, permettant un fonctionnement facile et efficace des appareils à tout moment.
Transmission à grande vitesse
Découvrez les vitesses de transfert de données rapides avec nos solutions de taux de transfert efficaces! Utilisez la dernière technologie de pointe pour maximiser l'utilisation de la bande passante du réseau et assurer un transfert de données rapide et transparent. Dites au revoir à des transferts de fichiers ralentis frustrants. Que vous téléchargez, téléchargez ou diffusez des fichiers volumineux, vous êtes garanti des performances sans précédent, vous faisant gagner du temps précieux et augmente votre productivité. Ne vous contentez pas de transferts de données lents - passez à nos solutions aujourd'hui et libérez le plein potentiel de votre réseau!
Dissipation de chaleur efficace globale
La position poreuse et le réglage inverse forment l'effet de convection et accélèrent la dissipation thermique de l'équipement.
Isolement du port VLAN
Les VLAN, ou réseaux de zone locale virtuelle, sont la solution ultime pour optimiser les performances et la sécurité du réseau! Les VLAN vous permettent de diviser votre réseau en plusieurs réseaux virtuels, augmentant ainsi le contrôle sur le trafic, l'amélioration de l'efficacité du réseau et l'amélioration des mesures de sécurité. Avec les VLAN, vous pouvez isoler les données sensibles, hiérarchiser les applications critiques et rationaliser facilement la gestion du réseau. Dire au revoir à la congestion du réseau et à la fuite de données est la clé pour débloquer un environnement de réseau plus rapide, plus sûr et plus fiable.
Plusieurs scènes
HSGQ-G02 est une cassette GPON OLT de petite capacité conçue pour les projets nécessitant plusieurs voies d"accès PON. Il est conforme aux exigences ITU-T G.984/G.988 et prend en charge l"accès GPON, la gestion des liaisons optiques, le contrôle des services, la maintenance et la surveillance du réseau.
Contrairement à un OLT GPON à port unique, le G02 fournit deux ports GPON de liaison descendante. Cela permet aux opérateurs de réseau de diviser les utilisateurs par bâtiment, étage, zone de service ou phase de déploiement au lieu de placer tous les terminaux sur une seule route PON.
L"appareil comprend également quatre ports GE RJ45 et une liaison montante 10G SFP+. Avec une hauteur de 1U, un boîtier compact et des fonctions de gestion flexibles, le G02 convient aux petits réseaux FAI, à l"accès haut débit d"entreprise, aux projets résidentiels, à la vidéosurveillance et aux applications Internet des objets.
La gamme de produits HSGQ GPON OLT comprend des capacités de port PON supplémentaires pour les projets nécessitant une extension supplémentaire du réseau.
Article | HSGQ-G02 |
Interface | 2 * gpon |
4 * GE RJ45 | |
1 * 10G SFP + | |
Pon | ITU.T G.984.x / G.988; |
Modes d"authentification du mot de passe | |
Accès aux terminaux jusqu"à 20km sur une seule fibre | |
Ratio divisé 1: 128 sur le port PON unique | |
Algorithme DBA, et la particule est de 64 kbit / s | |
Fonction de gestion OMCI standard | |
Mise à niveau du logiciel ONU | |
Détection de paramètres optiques du port PON | |
Enregistrement automatique ONU lié avec le profil par défaut | |
Éclair | 128 Mo |
DDR | 512m |
Taille | 250 mm x 180 mm x 44 mm |
Poids | ＜ 5 kg |
Ports de gestion | Port de console |
Environnement | Température de fonctionnement: -10 ° C ~ 55 ° C |
Température de stockage: -40 ° C ~ 70 ° C | |
Humidité de stockage: 5% ~ 95% (non-condensation) | |
Alimentation électrique | DC 12V |
Conception de redondance | L"alimentation double peut être choisie |
Prise en charge de l"entrée AC + CC | |
Consommation d"énergie | ＜ 10W |
Caractéristiques de gestion de la plate-forme | Liste des appareils |
Gestion de projet | |
Version de version | |
Gestion de lisense | |
Gestion de l"autorisation | |
Gestion des utilisateurs | |
Configuration et gestion | CLI, Web, SNMP, NMS et Cloud |
Software and bootrom moderne par TFTP et FTP | |
Invite de commande chinoise / anglais | |
Ping et diagnostic de débogage | |
Gestion des utilisateurs / log / alarme | |
Statut | Statut de pon |
Statut de liaison montante | |
Moniteur de performance | |
Moniteur système | |
Fonction L2 | Soutenir VLAN |
Soutenir le miroir du port | |
Soutenir le contrôle des tempêtes | |
Support IGMP Snooping / Proxy | |
Prise en charge du trou noir Mac | |
Soutenir l"isolement du port | |
Chiffre d"affaires des données de transmission du port PON |
Chaque port GPON du HSGQ-G02 prend en charge jusqu"à 128 terminaux selon le rapport de répartition, le budget optique, l"allocation de bande passante et les conditions de service prévus. Avec deux ports PON, l"appareil complet peut prendre en charge jusqu"à 256 ONU en configuration complète.
L"architecture à double port offre plus de flexibilité lorsque le réseau dessert plusieurs bâtiments ou groupes d"utilisateurs. Par exemple:
PON 1 peut desservir un immeuble résidentiel tandis que PON 2 en dessert un autre.
PON 1 peut être attribué aux utilisateurs réguliers du haut débit tandis que PON 2 dessert un bureau ou une zone de surveillance séparé.
Une nouvelle zone d"accès peut être connectée au deuxième port PON sans modifier le premier itinéraire.
Deux routes PON peuvent être planifiées séparément pour simplifier la distribution optique et la maintenance.
Le nombre maximum d"ONU connectées doit toujours être évalué ainsi que la structure du répartiteur, la perte optique, la bande passante du service, la compatibilité ONU et la demande de trafic attendue.
Le HSGQ-G02 prend en charge la gestion HSGQ Cloud pour un fonctionnement centralisé de l"OLT. La plateforme cloud peut aider les administrateurs à organiser les appareils, à gérer des projets, à examiner l"état du réseau et à simplifier la maintenance de routine.
Pour un appareil double PON, la gestion centralisée est particulièrement utile lorsque les deux ports PON desservent différents bâtiments, étages ou zones de service. Les opérateurs peuvent conserver une vue plus claire des affectations de ports et des terminaux connectés sans gérer chaque voie d"accès séparément.
Le G02 peut également être intégré dans des environnements de gestion de réseau local adaptés. La méthode de gestion préférée dépend de la politique de sécurité du projet, de la topologie du réseau, des autorisations des utilisateurs et des exigences de maintenance.
Le HSGQ-G02 fournit quatre ports Ethernet Gigabit et une liaison montante SFP+ 10G pour connecter l"OLT aux commutateurs d"agrégation, aux routeurs ou aux réseaux fibre en amont.
Le port 10G SFP+ peut être utilisé lorsque les deux ports GPON doivent partager une liaison montante fibre de plus grande capacité. Les quatre ports GE RJ45 offrent des options supplémentaires pour les connexions locales en cuivre ou les équipements d"agrégation à proximité.
Cette combinaison de liaison montante aide le G02 à prendre en charge différentes structures de réseau :
Liaison montante fibre vers un commutateur central ou d"agrégation
Connexion Ethernet en cuivre à l"équipement du réseau local
Déploiement mixte de liaison montante électrique et optique
Planification d"agrégation séparée pour différentes zones de service
Planification de liaison montante de plus grande capacité pour le trafic double PON
La capacité de liaison montante disponible ne représente pas le débit garanti de chaque abonné. Les performances réelles du service dépendent du rapport de répartition GPON, du profil du trafic, de l"utilisation de la liaison montante, de la configuration de l"ONU et de la conception du réseau.
Le HSGQ-G02 utilise un boîtier compact de type cassette 1U qui permet d"économiser de l"espace d"installation dans les armoires d"équipement, les salles d"accès et les installations de réseau local.
Les ouvertures de ventilation et la disposition interne du châssis favorisent la circulation naturelle de l"air et aident à dissiper la chaleur pendant le fonctionnement normal. La conception à faible consommation rend l"appareil adapté aux déploiements compacts où l"espace d"installation et la consommation électrique doivent être contrôlés.
Lorsque le G02 est installé dans une armoire, un espace libre suffisant doit être maintenu autour des ouvertures de ventilation. L"armoire doit également être protégée de la poussière excessive, de l"humidité et des sources de chaleur directes.
Le HSGQ-G02 prend en charge la configuration VLAN pour la séparation logique du réseau et la gestion du trafic. Les VLAN peuvent être utilisés pour organiser les utilisateurs, les types de services, le trafic de gestion ou différentes zones d"accès au sein du réseau GPON.
Avec deux ports PON, la planification VLAN peut être combinée avec la séparation physique PON. Par exemple, un port PON peut desservir une zone de bureau et un autre une zone résidentielle, tandis que les VLAN offrent une séparation logique supplémentaire au sein de chaque route d"accès.
Le G02 prend également en charge le contrôle flexible de multidiffusion et la surveillance IGMP. Ces fonctions sont utiles pour l"IPTV, la surveillance vidéo, les services de diffusion et d"autres applications qui dépendent du trafic multicast.
Les paramètres VLAN et multicast doivent être adaptés au commutateur, au routeur, à la disposition des répartiteurs, aux profils ONU et à la plate-forme de service en amont avant le déploiement.
Le HSGQ-G02 convient aux projets de réseau nécessitant deux routes d"accès GPON dans un appareil compact. Ses scénarios d"application incluent :
Quartiers résidentiels et réseaux FTTH multi-bâtiments
Accès haut débit pour petites entreprises
Villas commerciales et immeubles de bureaux
Réseaux de vidéosurveillance
Usines intelligentes et surveillance industrielle
Hôpitaux et établissements de santé
Centres commerciaux et supermarchés
Campus scolaires et réseaux éducatifs locaux
Réseaux d"accès à l"Internet des objets
Pour les projets nécessitant une seule route PON et moins de terminaux, le mini OLT GPON à 1 port HSGQ-G01 peut être une option de départ plus appropriée. Le G02 est mieux adapté aux projets nécessitant deux routes PON ou une plus grande capacité d'accès.
Article | HSGQ-G02 | |
|---|---|---|
Ports GPON | 1 | 2 |
Capacité maximale de l"ONU | Jusqu"à 128 ONU | Jusqu"à 256 ONU |
Nombre maximal de terminaux par PON | Jusqu"à 128 | Jusqu"à 128 |
Ports GE RJ45 | 4 | 4 |
Liaison montante SFP+ 10G | 1 | 1 |
Structure de réseau typique | Route d"accès PON unique | Deux routes d"accès PON indépendantes |
Déploiement recommandé | Petits projets FTTH ou SOHO monozone | FTTH multizone, petits FAI, réseaux d"entreprise et de surveillance |
Extension de capacité | Ajoutez un autre OLT lorsqu"une deuxième route PON est requise | Fournit deux routes PON dans un seul appareil compact |
Principal avantage de la planification | Capacité de démarrage réduite et déploiement simple | Capacité supérieure et séparation des zones physiques plus facile |
Échelle utilisateur appropriée | Réseaux d"accès petits ou à faible densité | Réseaux d"accès de petite à moyenne densité |
Le choix réel doit être basé sur le nombre requis d"ONU, la disposition du bâtiment, le rapport de répartition, le budget optique, la demande de trafic et le plan d"expansion futur.
Le HSGQ-G02 fournit une table d"adresses MAC 16K pour gérer les périphériques réseau connectés. Il prend en charge une allocation dynamique de bande passante flexible et un contrôle de la vitesse du trafic en amont et en aval.
DBA permet d"attribuer des ressources de bande passante en fonction des exigences de trafic de différentes ONU ou services. Cela aide les opérateurs à gérer plus efficacement la capacité GPON partagée sur deux ports PON.
Le G02 prend en charge l"agrégation de ports pour combiner les ressources de liaison montante disponibles en fonction de la conception du réseau. Il prend également en charge le contrôle du trafic et la gestion du trafic au niveau des ports.
Ces fonctions aident les administrateurs à appliquer différentes politiques de bande passante à des ports, groupes de services ou chemins réseau spécifiques. Ils sont utiles lorsque les deux ports PON transportent différents niveaux de trafic utilisateur ou différents types de services.
Le HSGQ-G02 prend en charge l"identification automatique, la découverte automatique et l"enregistrement automatique de l"ONU. Ces fonctions simplifient le processus d"ajout de nouveaux terminaux ONU à l"un ou l"autre des ports GPON.
La découverte automatique réduit la vérification manuelle lors du déploiement, tandis que l"enregistrement automatique peut accélérer l"activation du terminal lorsque les profils d"authentification et de service requis sont déjà préparés.
Le G02 prend en charge le VLAN pour la séparation logique du réseau et la gestion des services. Il fournit également une prise en charge multicast flexible et contrôlable pour l"IPTV, la vidéosurveillance, les services de diffusion et d"autres applications multicast.
La surveillance IGMP aide l"OLT à surveiller l"activité du groupe de multidiffusion et à réduire les transferts de multidiffusion inutiles. Cela peut améliorer l"efficacité des services de multidiffusion lorsque plusieurs utilisateurs ou terminaux partagent le même réseau d"accès GPON.
Le HSGQ-G02 prend en charge la gestion du cloud via la plateforme HSGQ Cloud. Les opérateurs peuvent utiliser la plateforme pour le fonctionnement centralisé des appareils, la gestion de projet, la surveillance de l"état et la maintenance de routine dans des environnements réseau appropriés.
Le G02 prend en charge les modules de liaison montante électriques et optiques. Cela permet de sélectionner la configuration de la liaison montante en fonction de la distance de connexion, de l"équipement d"agrégation, du câblage disponible et de la topologie globale du réseau.
L"interface 10G SFP+ peut être utilisée pour l"agrégation basée sur la fibre, tandis que les interfaces GE RJ45 peuvent prendre en charge les connexions réseau en cuivre à proximité.
Le HSGQ-G02 fournit un diagnostic de liaison optique avec un mécanisme d"avertissement complet. Cela aide le personnel de maintenance à identifier les conditions optiques anormales et à réagir plus rapidement lorsqu"une route PON ou un terminal ONU rencontre un problème de connexion.
Le diagnostic optique doit être utilisé conjointement avec les tests de puissance optique, l"inspection des connecteurs, la vérification du routage des fibres et la surveillance de l"état de l"ONU.
Le G02 prend en charge une double alimentation pour une fiabilité électrique améliorée. Une configuration à double alimentation peut fournir un chemin d"alimentation supplémentaire pour les projets où la disponibilité du service est importante.
La configuration électrique exacte doit être sélectionnée en fonction de la configuration requise du projet et des spécifications de commande.
La conception de type cassette 1U permet d"économiser de l"espace et prend en charge un fonctionnement à faible consommation. Il permet d"intégrer deux ports GPON dans un appareil compact, ce qui rend le G02 adapté aux petites armoires, aux salles d"accès local et aux emplacements de réseau distribué.
Chaque port PON prend en charge jusqu"à 128 terminaux, tandis que le dispositif complet à double port prend en charge jusqu"à 256 ONU en configuration complète.
Cette capacité donne au G02 un net avantage par rapport à un OLT à port unique lorsqu"un projet nécessite deux routes PON physiques, une capacité de terminal plus élevée ou un plan d"expansion plus structuré.
Un GPON Mini OLT à 2 ports est un choix pratique lorsqu"un projet nécessite plus de flexibilité qu"un périphérique à port unique mais ne nécessite pas un grand châssis OLT multi-ports.
Le HSGQ-G02 peut être envisagé lorsque :
Deux bâtiments ou zones d"accès nécessitent des routes PON indépendantes.
Le projet nécessite jusqu"à 256 terminaux ONU.
Un opérateur réseau souhaite séparer les groupes d"utilisateurs par port PON physique.
Un petit FAI prévoit de desservir plusieurs communautés ou zones locales.
Un réseau de surveillance ou d"entreprise nécessite une capacité d"accès supplémentaire.
Le site dispose d"un espace d"installation limité.
Le projet nécessite une capacité de liaison montante 10G sans utiliser de gros châssis.
Le réseau peut s"étendre au-delà de la capacité d"un OLT à port unique.
La conception à double port peut également rendre la maintenance plus organisée car différentes zones d"accès peuvent être examinées et gérées via des interfaces PON distinctes.
Chaque port GPON du HSGQ-G02 peut prendre en charge jusqu"à 128 terminaux dans une configuration divisée 1:128 appropriée. Toutefois, le nombre maximal d"unités ONU doit être évalué en tenant compte des facteurs suivants :
Distance des fibres et perte optique totale
Niveau de répartiteur et rapport de partage
Classe optique GPON
Bande passante descendante et montante requise
Nombre d"utilisateurs actifs
Type de service et profil de trafic
Authentification ONU et compatibilité OMCI
Exigences d’expansion futures
Un appareil à deux ports ne double pas automatiquement la bande passante disponible pour chaque utilisateur. Il fournit deux routes d"accès PON distinctes, et la capacité de trafic de chaque route doit être planifiée indépendamment.
Les deux ports GPON peuvent être alloués en fonction de la structure physique du réseau. Une méthode de déploiement courante consiste à attribuer un port PON à chaque bâtiment, étage ou zone de service.
D"autres options de planification comprennent :
PON 1 pour le haut débit résidentiel et PON 2 pour les utilisateurs commerciaux
PON 1 pour un accès régulier et PON 2 pour la vidéosurveillance
PON 1 pour une zone existante et PON 2 pour une nouvelle zone d"expansion
PON 1 et PON 2 pour des routes de distribution de fibre séparées
Un PON pour les utilisateurs principaux et un autre pour un groupe d"extension réservé
L"allocation finale doit prendre en compte les itinéraires de fibre optique, les emplacements des répartiteurs, la puissance optique, les politiques de service et les exigences de maintenance.
Le G02 prend en charge l"identification automatique, la découverte automatique et l"enregistrement automatique de l"ONU sur ses ports GPON. Un processus d"activation typique peut inclure :
Connectez le port GPON au réseau de distribution optique.
Vérifiez la liaison fibre et la puissance optique.
Confirmez que l"ONU est détectée.
Enregistrez ou autorisez l"ONU conformément à la politique du projet.
Appliquez le VLAN, le DBA et le profil de service requis.
Testez l’accès Ethernet, le service de multidiffusion et la communication de gestion.
Enregistrez l"état de l"ONU et l"attribution du port.
Le même processus peut être appliqué aux deux ports PON, tandis que le profil réel peut varier en fonction du bâtiment, de la zone de service ou du groupe d"utilisateurs.
Un OLT double PON nécessite une gestion claire des appareils et des ports. Le HSGQ-G02 prend en charge la gestion cloud et peut être utilisé avec des plateformes de gestion locale appropriées.
Les administrateurs doivent conserver des enregistrements clairs pour :
Attribution du port PON
Répartiteur et route de fibre
Informations d"enregistrement à l"ONU
VLAN et profils de service
DBA et politiques de contrôle du trafic
Avertissements de liaison optique
Autorisations d"utilisateur et de maintenance
Modifications de configuration et enregistrements de mise à niveau
Une gestion organisée permet de réduire la confusion lorsque les deux ports PON desservent des zones ou des types de services différents.
Avant de demander un devis, les acheteurs doivent préparer les informations suivantes sur le projet :
Nombre requis de ports GPON
Quantité d"ONU attendue sur chaque port PON
Rapport de répartition requis
Distance de fibre estimée et perte optique
Modèles ONU et méthode d"authentification
Type de liaison montante requis
Besoin d"une agrégation 10G SFP+
Exigences VLAN, multidiffusion et contrôle du trafic
Préférence de gestion cloud ou locale
Exigence de double alimentation
Armoire d"installation et conditions de ventilation
Expansion future prévue
Ces informations aident l"équipe technique à confirmer si un OLT GPON à 2 ports est adapté au déploiement FTTH ou FTTx requis.
Le G01 fournit un port GPON et prend en charge jusqu"à 128 ONU, tandis que le G02 fournit deux ports GPON et prend en charge jusqu"à 256 ONU en configuration complète. Le G02 est plus adapté lorsque le réseau nécessite deux routes PON physiques ou une capacité d"extension supplémentaire.
Oui. Les deux ports PON peuvent être planifiés pour différents bâtiments, étages, zones de service ou groupes d"utilisateurs. L"arrangement final dépend de la structure de distribution de la fibre, de la conception du répartiteur, du budget optique et de la politique de service.
Chaque port PON prend en charge jusqu"à 128 terminaux dans le rapport de répartition et les conditions optiques prévus. La capacité totale de l"appareil peut atteindre 256 ONU lorsque les deux ports PON sont entièrement configurés.
Oui. L"architecture double PON, la capacité 256-ONU, la liaison montante 10G SFP+, la gestion du trafic, l"enregistrement automatique ONU et la gestion cloud le rendent adapté aux petits FAI et aux projets d"accès haut débit localisés.
Le HSGQ-G02 est un OLT GPON. Il doit être déployé avec des ONU GPON compatibles. Les projets utilisant EPON, XGS-PON ou une autre norme PON doivent sélectionner un produit conçu pour cette technologie.
Non. Le port SFP+ 10G offre une option de liaison montante de plus grande capacité pour le trafic agrégé. Les performances de chaque utilisateur dépendent de la capacité du port GPON, du rapport de répartition, de la configuration DBA, du profil ONU et du trafic réseau global.
La compatibilité dépend du comportement OMCI, de l"authentification, des paramètres VLAN, des profils de service et de la mise en œuvre du micrologiciel. Les modèles ONU spécifiques doivent être testés ou confirmés avant qu"une commande de projet ne soit passée.
L"appareil prend en charge la gestion cloud et peut également être utilisé avec des environnements de gestion locaux appropriés. La méthode de gestion finale dépend de l"architecture du réseau, des autorisations d"accès et des exigences du projet.
Le G02 prend en charge la double alimentation. La configuration de puissance exacte doit être sélectionnée en fonction des exigences de fiabilité du projet et de la configuration de commande.
Oui. Ses deux ports PON et sa capacité jusqu"à 256 ONU offrent plus de marge de croissance qu"un OLT à port unique. Il convient aux projets qui prévoient l"ajout ultérieur d"un deuxième bâtiment, d"une zone de service ou d"un groupe d"utilisateurs.
Vous planifiez un réseau pour plusieurs bâtiments, zones de service ou jusqu"à 256 terminaux ONU ? Partagez votre capacité PON, votre rapport de répartition, vos exigences de liaison montante et votre plan d"expansion avec l"équipe HSGQ.
2 ports GPON | Jusqu"à 256 ONU | Liaison montante 4GE + 10G SFP+
