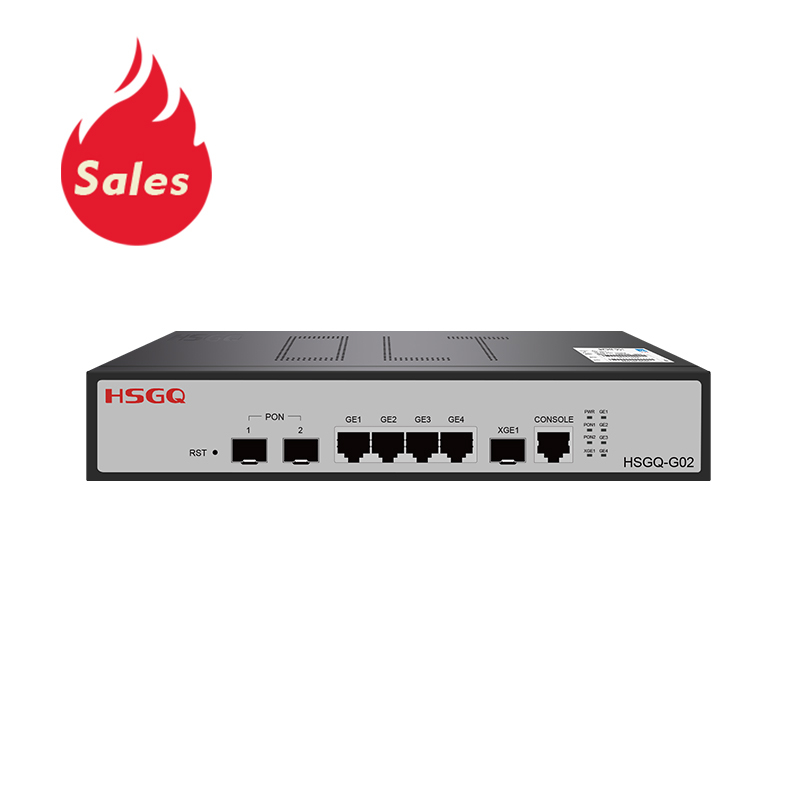

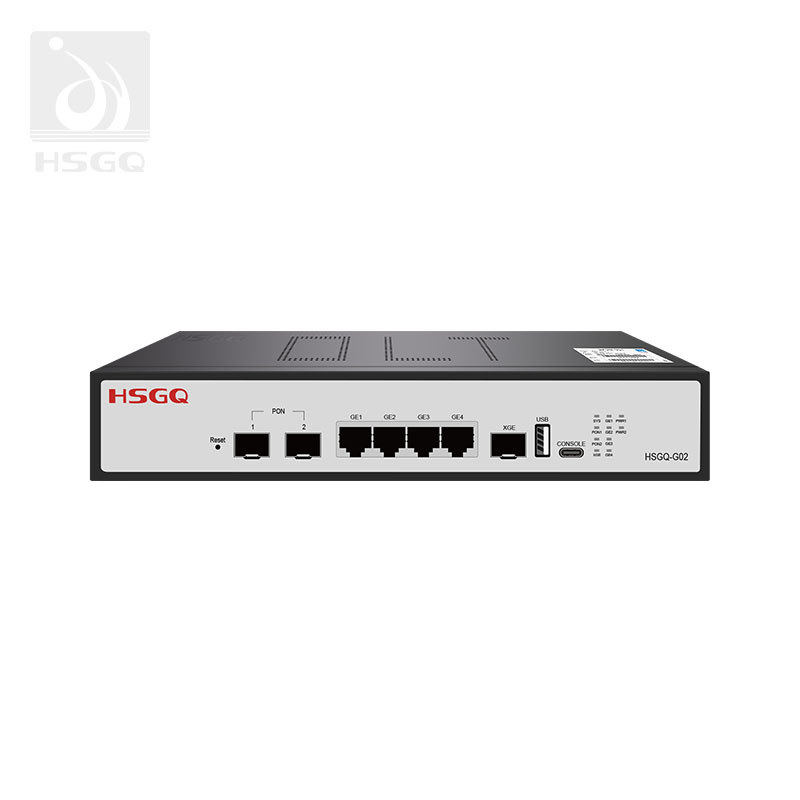

HSGQ-G02
| Cantidad: | |
|---|---|

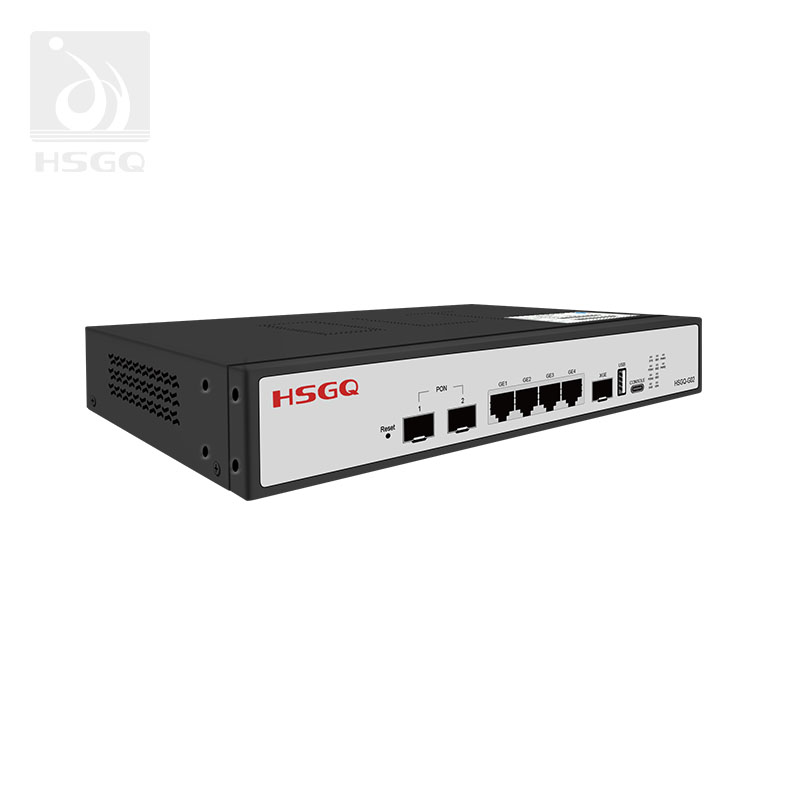

HSGQ-G02 es un OLT GPON de casete de pequeña capacidad diseñado para proyectos que requieren más de una ruta de acceso PON. Cumple con los requisitos ITU-T G.984/G.988 y admite acceso GPON, gestión de enlaces ópticos, control de servicios, mantenimiento y monitoreo de red.
A diferencia de un OLT GPON de un solo puerto, el G02 proporciona dos puertos GPON de enlace descendente. Esto permite a los operadores de red dividir a los usuarios por edificio, piso, área de servicio o fase de implementación en lugar de colocar todos los terminales en una ruta PON.

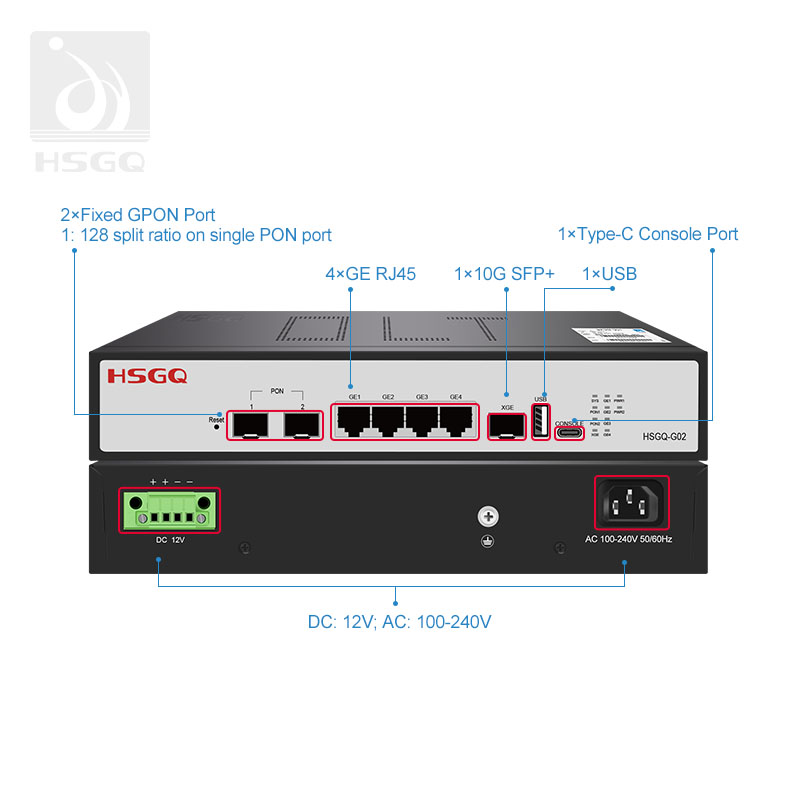

El dispositivo también incluye cuatro puertos GE RJ45 y un enlace ascendente 10G SFP+. Con una altura de 1U, carcasa compacta y funciones de administración flexibles, el G02 es adecuado para pequeñas redes de ISP, acceso de banda ancha empresarial, proyectos residenciales, videovigilancia y aplicaciones de Internet de las cosas.
La gama de productos HSGQ GPON OLT incluye capacidades de puertos PON adicionales para proyectos que requieren una mayor expansión de la red.
Artículo | HSGQ-G02 |
Interfaz | 2*GPON |
4*GE RJ45 | |
1*10g SFP+ | |
Pone | ITU.T G.984.x/G.988; |
Modos de autenticación de contraseña | |
Acceso a terminales de hasta 20km en una sola fibra | |
Relación dividida de 1: 128 en un solo puerto PON | |
Algoritmo DBA, y la partícula es para 64 kbit/s | |
Función de gestión de OMCI estándar | |
Actualización de software de lotes de ONU | |
Detección de parámetros ópticos del puerto PON | |
Registro automático ONU Bound con el perfil predeterminado | |
Destello | 128 MB |
DDR | 512m |
Tamaño | 250 mm x 180 mm x 44 mm |
Peso | ＜ 5 kg |
Puertos de gestión | Puerto de consola |
Ambiente | Temperatura de funcionamiento: -10 ° C ~ 55 ° C |
Temperatura de almacenamiento: -40 ° C ~ 70 ° C | |
Humedad de almacenamiento: 5% ~ 95% (no condensación) | |
Fuente de alimentación | DC 12V |
Diseño de redundancia | Se puede elegir la fuente de alimentación dual |
Admitir entrada de AC+DC | |
Consumo de energía | ＜ 10W |
Características de gestión de la plataforma | Lista de dispositivos |
Gestión de proyectos | |
Lanzamiento de la versión | |
Gestión de Lisense | |
Gestión de permisos | |
Gestión de usuarios | |
Configuración y gestión | CLI, Web, SNMP, NMS y Cloud |
Software y actualización de Bootrom por TFTP y FTP | |
Símbolo chino/ inglés | |
Diagnóstico de ping y depuración | |
Gestión de usuarios/registro/alarma | |
Estado | Estado de pon |
Estado de enlace ascendente | |
Monitor de rendimiento | |
Monitor del sistema | |
Función L2 | Apoyo a VLAN |
Soporte de puerto espejo | |
Apoyar el control de tormentas | |
Soporte de snooping/proxy de IGMP | |
Soporte Mac Black Hole | |
Aislamiento del puerto de soporte | |
Cifrado de datos de transmisión de puertos PON |
Cada puerto GPON del HSGQ-G02 admite hasta 128 terminales según la relación de división, el presupuesto óptico, la asignación de ancho de banda y las condiciones de servicio planificadas. Con dos puertos PON, el dispositivo completo puede admitir hasta 256 ONU en configuración completa.
La arquitectura de doble puerto proporciona más flexibilidad cuando la red presta servicio a varios edificios o grupos de usuarios. Por ejemplo:
PON 1 puede dar servicio a un edificio residencial mientras que PON 2 sirve a otro.
PON 1 se puede asignar a usuarios habituales de banda ancha, mientras que PON 2 sirve a una oficina separada o a un área de monitoreo.
Se puede conectar una nueva zona de acceso al segundo puerto PON sin cambiar la primera ruta.
Se pueden planificar dos rutas PON por separado para simplificar la distribución óptica y el mantenimiento.
El número máximo de ONU conectadas aún debe evaluarse junto con la estructura del divisor, la pérdida óptica, el ancho de banda del servicio, la compatibilidad de la ONU y la demanda de tráfico esperada.
El HSGQ-G02 admite la gestión de HSGQ Cloud para el funcionamiento centralizado de la OLT. La plataforma en la nube puede ayudar a los administradores a organizar dispositivos, gestionar proyectos, revisar el estado de la red y simplificar el mantenimiento de rutina.
Para un dispositivo PON dual, la administración centralizada es especialmente útil cuando los dos puertos PON dan servicio a diferentes edificios, pisos o zonas de servicio. Los operadores pueden mantener una visión más clara de las asignaciones de puertos y terminales conectadas sin tener que manejar cada ruta de acceso por separado.
El G02 también se puede integrar en entornos de gestión de redes locales adecuados. El método de gestión preferido depende de la política de seguridad, la topología de la red, los permisos de usuario y los requisitos de mantenimiento del proyecto.
El HSGQ-G02 proporciona cuatro puertos Gigabit Ethernet y un enlace ascendente 10G SFP+ para conectar el OLT a conmutadores de agregación, enrutadores o redes de fibra ascendentes.
El puerto 10G SFP+ se puede utilizar cuando los dos puertos GPON necesitan compartir un enlace ascendente de fibra de mayor capacidad. Los cuatro puertos GE RJ45 brindan opciones adicionales para conexiones de cobre locales o equipos de agregación cercanos.
Esta combinación de enlace ascendente ayuda al G02 a admitir diferentes estructuras de red:
Enlace ascendente basado en fibra a un conmutador central o de agregación
Conexión Ethernet de cobre al equipo de red local.
Despliegue mixto de enlace ascendente eléctrico y óptico
Planificación de agregación separada para diferentes áreas de servicio
Planificación de enlace ascendente de mayor capacidad para tráfico PON dual
La capacidad de enlace ascendente disponible no representa la velocidad garantizada de cada suscriptor. El rendimiento real del servicio depende de la relación de división de GPON, el perfil del tráfico, la utilización del enlace ascendente, la configuración de la ONU y el diseño de la red.

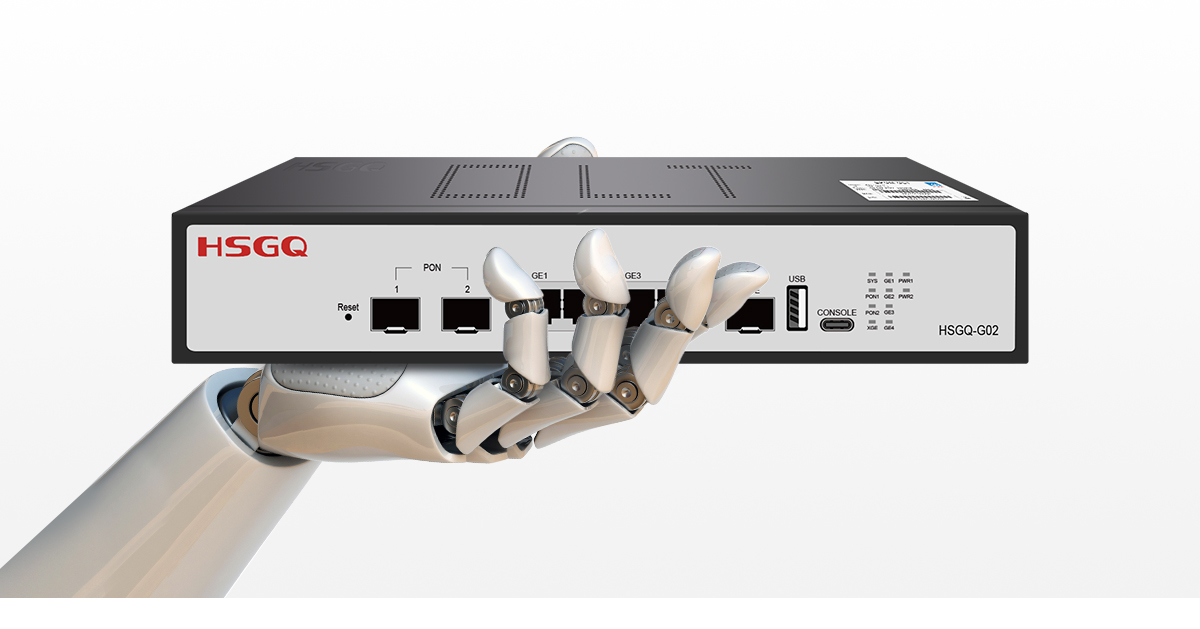

El HSGQ-G02 utiliza una carcasa compacta estilo casete de 1U que ahorra espacio de instalación en gabinetes de equipos, salas de acceso e instalaciones de red local.

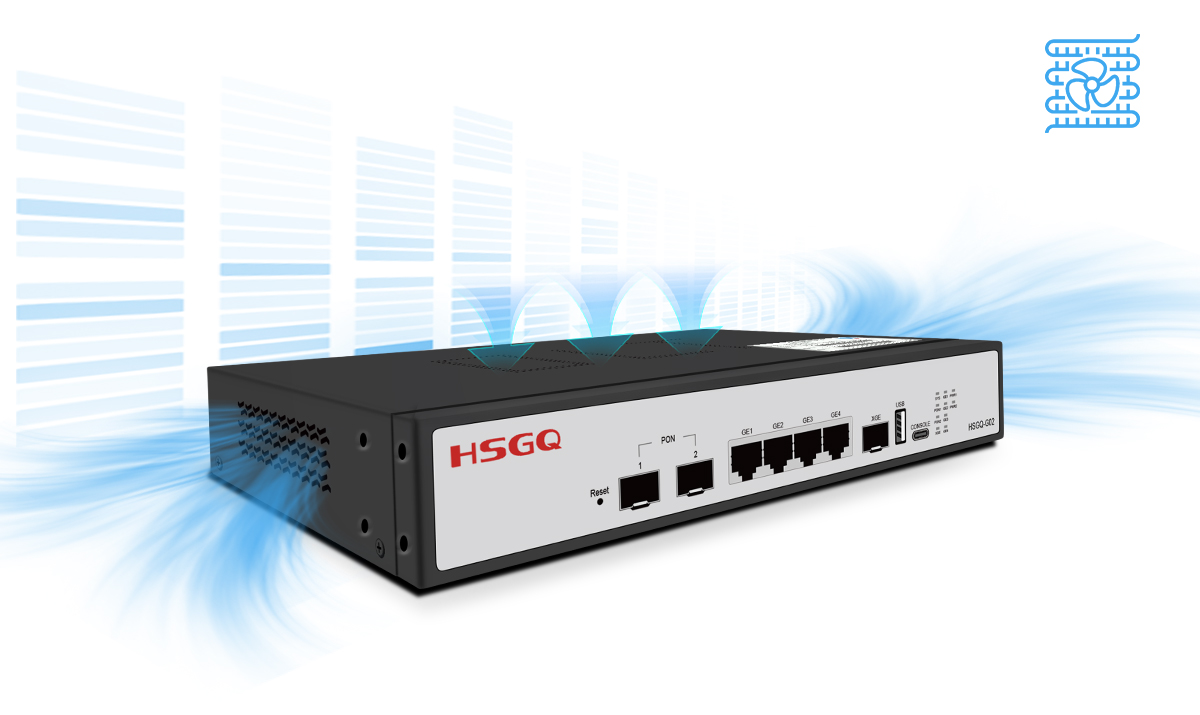

Las aberturas de ventilación y el diseño interno del chasis favorecen el flujo de aire natural y ayudan a disipar el calor durante el funcionamiento normal. El diseño de bajo consumo hace que el dispositivo sea adecuado para implementaciones compactas donde se debe controlar el espacio de instalación y el consumo de energía.
Cuando el G02 se instala en un gabinete, se debe mantener suficiente espacio alrededor de las aberturas de ventilación. El gabinete también debe protegerse del exceso de polvo, humedad y fuentes directas de calor.

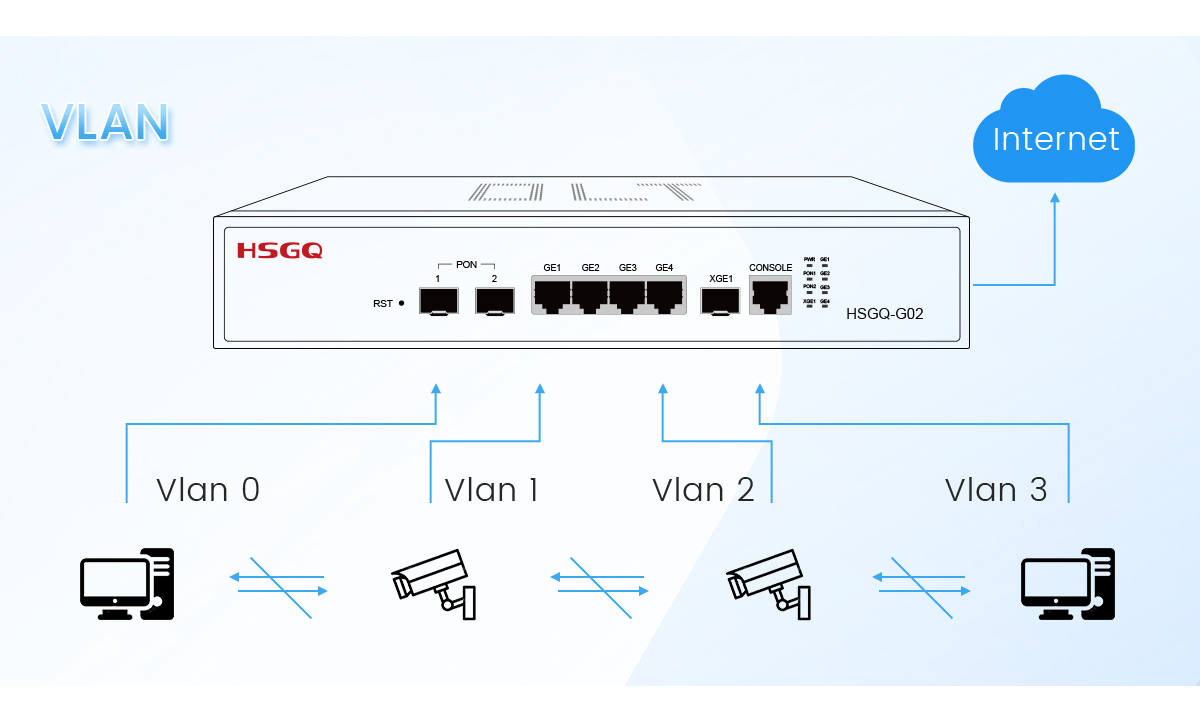

El HSGQ-G02 admite la configuración de VLAN para la separación lógica de la red y la gestión del tráfico. Las VLAN se pueden utilizar para organizar usuarios, tipos de servicios, tráfico de administración o diferentes zonas de acceso dentro de la red GPON.
Con dos puertos PON, la planificación de VLAN se puede combinar con la separación física de PON. Por ejemplo, un puerto PON puede dar servicio a un área de oficinas y otro puede dar servicio a un área residencial, mientras que las VLAN proporcionan una separación lógica adicional dentro de cada ruta de acceso.
El G02 también admite control flexible de multidifusión y vigilancia IGMP. Estas funciones son útiles para IPTV, monitoreo de video, servicios de transmisión y otras aplicaciones que dependen del tráfico de multidifusión.
Las configuraciones de VLAN y multidifusión deben coincidir con el conmutador ascendente, el enrutador, la disposición del divisor, los perfiles de ONU y la plataforma de servicio antes de la implementación.
El HSGQ-G02 es adecuado para proyectos de red que necesitan dos rutas de acceso GPON en un dispositivo compacto. Sus escenarios de aplicación incluyen:
Distritos residenciales y redes FTTH de múltiples edificios.
Acceso a banda ancha para pequeñas empresas
Villas comerciales y edificios de oficinas.
Redes de videovigilancia
Fábricas inteligentes y monitorización industrial
Hospitales e instalaciones sanitarias
Centros comerciales y supermercados
Campus escolares y redes educativas locales.
Redes de acceso al Internet de las Cosas
Para proyectos que requieren una única ruta PON y menos terminales, el Mini OLT GPON de 1 puerto HSGQ-G01 puede ser una opción inicial más adecuada. El G02 se adapta mejor a proyectos que necesitan dos rutas PON o una mayor capacidad de acceso.
Artículo | HSGQ-G02 | |
|---|---|---|
Puertos GPON | 1 | 2 |
Capacidad máxima de ONU | Hasta 128 ONU | Hasta 256 ONU |
Terminales máximos por PON | Hasta 128 | Hasta 128 |
Puertos GE RJ45 | 4 | 4 |
Enlace ascendente 10G SFP+ | 1 | 1 |
Estructura de red típica | Ruta de acceso PON única | Dos rutas de acceso PON independientes |
Implementación recomendada | Pequeños proyectos monozona FTTH o SOHO | FTTH multizona, pequeños ISP, empresas y redes de vigilancia |
Expansión de capacidad | Agregue otra OLT cuando se requiera una segunda ruta PON | Proporciona dos rutas PON en un dispositivo compacto |
Principal ventaja de planificación | Menor capacidad inicial y despliegue sencillo | Mayor capacidad y separación física de áreas más sencilla |
Escala de usuario adecuada | Redes de acceso pequeñas o de baja densidad | Redes de acceso de densidad pequeña a media |
La elección real debe basarse en la cantidad requerida de ONU, el diseño del edificio, la relación de división, el presupuesto óptico, la demanda de tráfico y el plan de expansión futuro.
El HSGQ-G02 proporciona una tabla de direcciones MAC de 16K para administrar dispositivos de red conectados. Admite la asignación dinámica de ancho de banda flexible y el control de velocidad del tráfico ascendente y descendente.
DBA permite asignar recursos de ancho de banda de acuerdo con los requisitos de tráfico de diferentes ONU o servicios. Esto ayuda a los operadores a gestionar la capacidad GPON compartida entre dos puertos PON de forma más eficaz.
El G02 admite la agregación de puertos para combinar los recursos de enlace ascendente disponibles según el diseño de la red. También admite el control y la configuración del tráfico basado en puertos.
Estas funciones ayudan a los administradores a aplicar diferentes políticas de ancho de banda a puertos, grupos de servicios o rutas de red específicos. Son útiles cuando los dos puertos PON transportan diferentes niveles de tráfico de usuario o diferentes tipos de servicios.
El HSGQ-G02 admite identificación automática, descubrimiento automático y registro automático de ONU. Estas funciones simplifican el proceso de agregar nuevos terminales ONU a cualquiera de los puertos GPON.
El descubrimiento automático reduce la verificación manual durante la implementación, mientras que el registro automático puede acelerar la activación del terminal cuando la autenticación requerida y los perfiles de servicio ya están preparados.

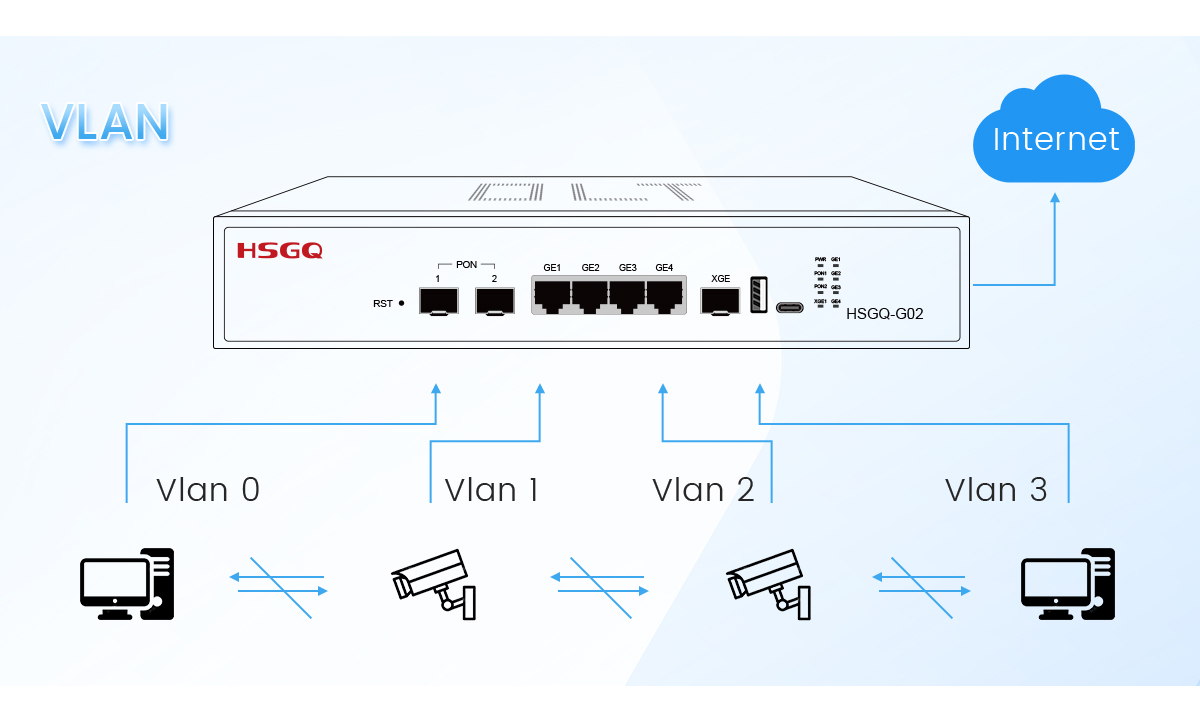

El G02 admite VLAN para separación de redes lógicas y gestión de servicios. También proporciona soporte de multidifusión flexible y controlable para IPTV, videovigilancia, servicios de transmisión y otras aplicaciones de multidifusión.
La vigilancia IGMP ayuda al OLT a monitorear la actividad del grupo de multidifusión y reducir el reenvío de multidifusión innecesario. Esto puede mejorar la eficiencia de los servicios de multidifusión cuando varios usuarios o terminales comparten la misma red de acceso GPON.

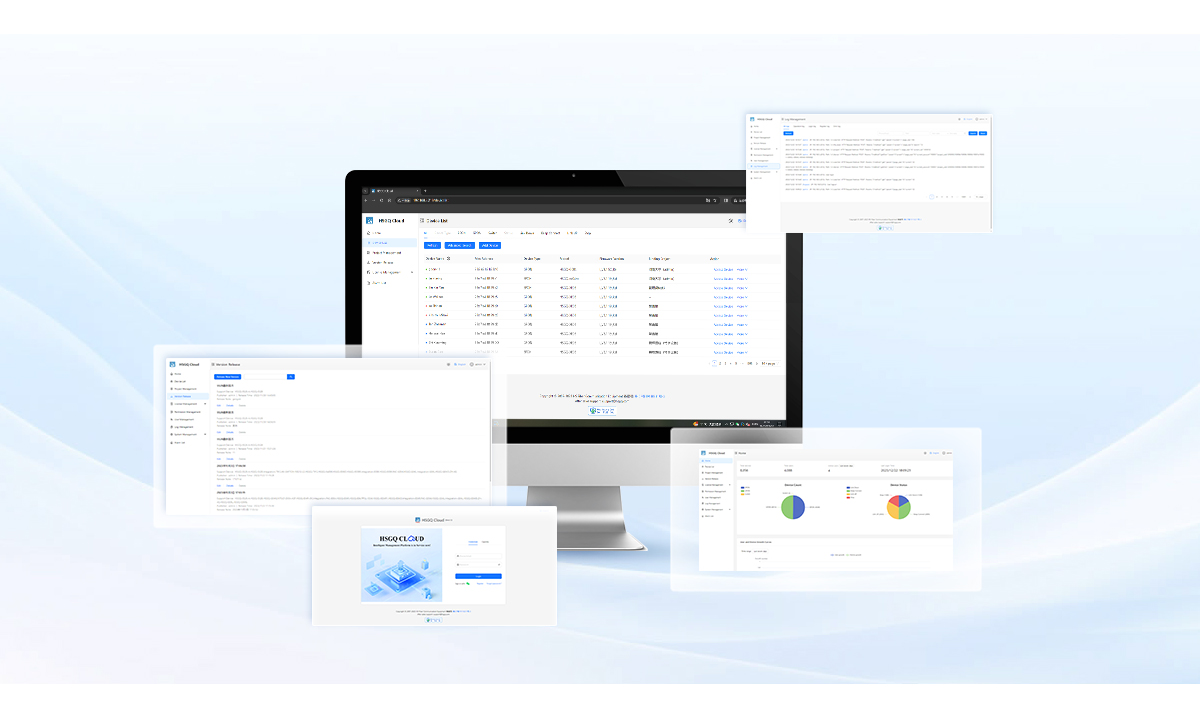

El HSGQ-G02 admite la gestión de la nube a través de la plataforma HSGQ Cloud. Los operadores pueden utilizar la plataforma para la operación centralizada de dispositivos, gestión de proyectos, monitoreo de estado y mantenimiento de rutina en entornos de red adecuados.
El G02 admite módulos de enlace ascendente eléctricos y ópticos. Esto permite seleccionar la configuración del enlace ascendente según la distancia de conexión, el equipo de agregación, el cableado disponible y la topología general de la red.
La interfaz 10G SFP+ se puede utilizar para agregación basada en fibra, mientras que las interfaces GE RJ45 pueden admitir conexiones de red de cobre cercanas.
El HSGQ-G02 proporciona diagnóstico de enlace óptico con un mecanismo de advertencia completo. Esto ayuda al personal de mantenimiento a identificar condiciones ópticas anormales y responder más rápidamente cuando una ruta PON o un terminal ONU experimenta un problema de conexión.
El diagnóstico óptico debe usarse junto con pruebas de potencia óptica, inspección de conectores, verificación de rutas de fibra y monitoreo del estado de la ONU.
El G02 admite fuente de alimentación dual para mejorar la confiabilidad de la energía. Una configuración de alimentación dual puede proporcionar una ruta de alimentación adicional para proyectos donde la disponibilidad del servicio es importante.
La disposición de energía exacta debe seleccionarse de acuerdo con la configuración requerida del proyecto y las especificaciones de pedido.
El diseño estilo casete de 1U ahorra espacio y admite un funcionamiento de bajo consumo. Permite integrar dos puertos GPON en un dispositivo compacto, lo que hace que el G02 sea adecuado para gabinetes pequeños, salas de acceso local y ubicaciones de redes distribuidas.
Cada puerto PON admite hasta 128 terminales, mientras que el dispositivo completo de doble puerto admite hasta 256 ONU en configuración completa.
Esta capacidad le da al G02 una clara ventaja sobre un OLT de un solo puerto cuando un proyecto requiere dos rutas PON físicas, una mayor capacidad de terminal o un plan de expansión más estructurado.
Un Mini OLT GPON de 2 puertos es una opción práctica cuando un proyecto necesita más flexibilidad que un dispositivo de un solo puerto pero no requiere un chasis OLT multipuerto grande.
Se puede considerar el HSGQ-G02 cuando:
Dos edificios o zonas de acceso requieren rutas PON independientes.
El proyecto necesita hasta 256 terminales ONU.
Un operador de red quiere separar los grupos de usuarios por puerto PON físico.
Un pequeño ISP planea prestar servicios a múltiples comunidades o áreas locales.
Una red empresarial o de vigilancia requiere capacidad de acceso adicional.
El sitio tiene espacio de instalación limitado.
El proyecto necesita capacidad de enlace ascendente 10G sin utilizar un chasis grande.
La red puede expandirse más allá de la capacidad de una OLT de un solo puerto.
El diseño de puerto dual también puede hacer que el mantenimiento esté más organizado porque se pueden revisar y administrar diferentes áreas de acceso a través de interfaces PON separadas.
Cada puerto GPON del HSGQ-G02 puede admitir hasta 128 terminales en una configuración dividida 1:128 adecuada. Sin embargo, el número máximo de ONU debería evaluarse junto con los siguientes factores:
Distancia de fibra y pérdida óptica total.
Nivel de divisor y relación de división
Clase óptica GPON
Ancho de banda descendente y ascendente requerido
Número de usuarios activos
Tipo de servicio y perfil de tráfico
Autenticación ONU y compatibilidad OMCI
Requisitos de expansión futura
Un dispositivo de dos puertos no duplica automáticamente el ancho de banda disponible para cada usuario. Proporciona dos rutas de acceso PON independientes y la capacidad de tráfico de cada ruta debe planificarse de forma independiente.
Los dos puertos GPON se pueden asignar según la estructura física de la red. Un método de implementación común es asignar un puerto PON a cada edificio, piso o zona de servicio.
Otras opciones de planificación incluyen:
PON 1 para banda ancha residencial y PON 2 para usuarios comerciales
PON 1 para acceso regular y PON 2 para videovigilancia
PON 1 para un área existente y PON 2 para una nueva área de expansión
PON 1 y PON 2 para rutas de distribución de fibra separadas
Una PON para usuarios principales y otra para un grupo de expansión reservado
La asignación final debe considerar las rutas de fibra, las ubicaciones de los divisores, la energía óptica, las políticas de servicio y los requisitos de mantenimiento.
El G02 admite identificación automática, descubrimiento automático y registro automático de ONU en sus puertos GPON. Un proceso de activación típico puede incluir:
Conecte el puerto GPON a la red de distribución óptica.
Verifique el enlace de fibra y la potencia óptica.
Confirme que se detecta la ONU.
Registrar o autorizar a la ONU según la política del proyecto.
Aplique la VLAN, el DBA y el perfil de servicio requeridos.
Pruebe el acceso Ethernet, el servicio de multidifusión y la comunicación de gestión.
Registre el estado de la ONU y la asignación de puerto.
Se puede aplicar el mismo proceso a ambos puertos PON, mientras que el perfil real puede variar según el edificio, el área de servicio o el grupo de usuarios.
Una OLT de doble PON requiere una gestión clara de dispositivos y puertos. El HSGQ-G02 admite la gestión de la nube y se puede utilizar con plataformas de gestión local adecuadas.
Los administradores deben mantener registros claros para:
Asignación de puerto PON
Divisor y ruta de fibra.
Información de registro de la ONU
VLAN y perfiles de servicio
DBA y políticas de control de tráfico
Advertencias de enlace óptico
Permisos de usuario y mantenimiento.
Cambios de configuración y registros de actualización.
La gestión organizada ayuda a reducir la confusión cuando los dos puertos PON prestan servicio a diferentes áreas o tipos de servicios.
Antes de solicitar una cotización, los compradores deben preparar la siguiente información del proyecto:
Número requerido de puertos GPON
Cantidad esperada de ONU en cada puerto PON
Relación de división requerida
Distancia estimada de fibra y pérdida óptica.
Modelos ONU y método de autenticación.
Tipo de enlace ascendente requerido
Necesidad de agregación 10G SFP+
Requisitos de VLAN, multidifusión y control de tráfico
Preferencia de gestión local o en la nube
Requisito de fuente de alimentación dual
Armario de instalación y condiciones de ventilación.
Ampliación futura planificada
Esta información ayuda al equipo técnico a confirmar si un GPON OLT de 2 puertos es adecuado para la implementación FTTH o FTTx requerida.
El G01 proporciona un puerto GPON y admite hasta 128 ONU, mientras que el G02 proporciona dos puertos GPON y admite hasta 256 ONU en configuración completa. El G02 es más adecuado cuando la red requiere dos rutas PON físicas o capacidad de expansión adicional.
Sí. Los dos puertos PON se pueden planificar para diferentes edificios, pisos, zonas de servicio o grupos de usuarios. El arreglo final depende de la estructura de distribución de fibra, el diseño del divisor, el presupuesto óptico y la política de servicio.
Cada puerto PON admite hasta 128 terminales en las condiciones ópticas y de relación de división planificadas. La capacidad total del dispositivo es de hasta 256 ONU cuando ambos puertos PON están completamente configurados.
Sí. La arquitectura de doble PON, la capacidad de 256 ONU, el enlace ascendente 10G SFP+, la gestión del tráfico, el registro automático de ONU y la gestión de la nube lo hacen adecuado para pequeños ISP y proyectos de acceso de banda ancha localizado.
El HSGQ-G02 es un GPON OLT. Debe implementarse con ONU GPON compatibles. Los proyectos que utilizan EPON, XGS-PON u otro estándar PON deben seleccionar un producto diseñado para esa tecnología.
No. El puerto 10G SFP+ proporciona una opción de enlace ascendente de mayor capacidad para tráfico agregado. El rendimiento del usuario individual depende de la capacidad del puerto GPON, la relación de división, la configuración del DBA, el perfil de ONU y el tráfico general de la red.
La compatibilidad depende del comportamiento de OMCI, la autenticación, la configuración de VLAN, los perfiles de servicio y la implementación del firmware. Los modelos de ONU específicos deben probarse o confirmarse antes de realizar un pedido de proyecto.
El dispositivo admite la gestión en la nube y también se puede utilizar con entornos de gestión locales adecuados. El método de gestión final depende de la arquitectura de la red, los permisos de acceso y los requisitos del proyecto.
El G02 admite fuente de alimentación dual. La configuración de energía exacta debe seleccionarse de acuerdo con los requisitos de confiabilidad del proyecto y la configuración del pedido.
Sí. Sus dos puertos PON y su capacidad de hasta 256 ONU brindan más espacio para el crecimiento que un OLT de un solo puerto. Es adecuado para proyectos que esperan que se agregue más adelante un segundo edificio, área de servicio o grupo de usuarios.
¿Está planificando una red para múltiples edificios, zonas de servicio o hasta 256 terminales ONU? Comparta su capacidad PON, relación de división, requisitos de enlace ascendente y plan de expansión con el equipo de HSGQ.
2 puertos GPON | Hasta 256 ONU | Enlace ascendente 4GE + 10G SFP+
