GPON OLT для высокоскоростного доступа FTTH и FTTx

HSGQ GPON ОЛТ представляют собой оптические линейные терминалы, предназначенные для высокоскоростных оптоволоконных сетей доступа. Основываясь на технологии гигабитной пассивной оптической сети, они соединяют центральный офис с несколькими ONU или ONT через пассивное оптическое волокно, поддерживая широкополосную передачу данных, голос, IPTV, беспроводной доступ и другие конвергентные услуги.

Благодаря высокому использованию полосы пропускания, гибкому оптическому разделению и централизованному управлению абонентами GPON подходит для FTTH, FTTB, корпоративных парков, интеллектуальных сообществ, отелей и сетей доступа операторов связи. HSGQ предлагает конфигурации GPON OLT с 4, 8 и 16 портами для различных мощностей сети и требований к развертыванию.

Конфигурации портов GPON OLT

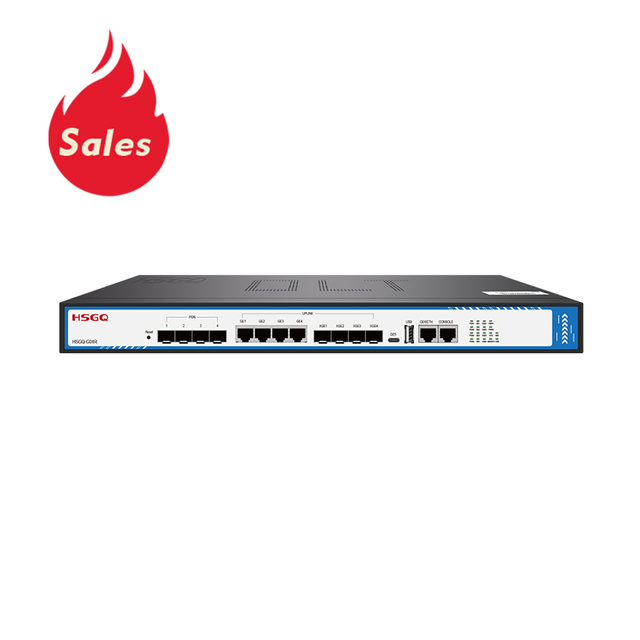

4-портовый GPON OLT

4-портовый GPON OLT подходит для малых и средних проектов широкополосной связи FTTH, FTTB, предприятий и сообществ. Он обеспечивает несколько интерфейсов GPON, сохраняя при этом компактный форм-фактор 1U для установки в стойке или аппаратной.

4-портовый GPON OLT для доступа FTTH поддерживает четыре порта GPON, соотношение разделения 1:128 на одном порту PON, электрические восходящие каналы GE, восходящие каналы GE SFP, интерфейсы 10G SFP+ и консольный порт.

В зависимости от плана сети он может поддерживать домашние широкополосные сети, сети малых и средних предприятий, общественный доступ, IPTV и другие мультисервисные приложения.

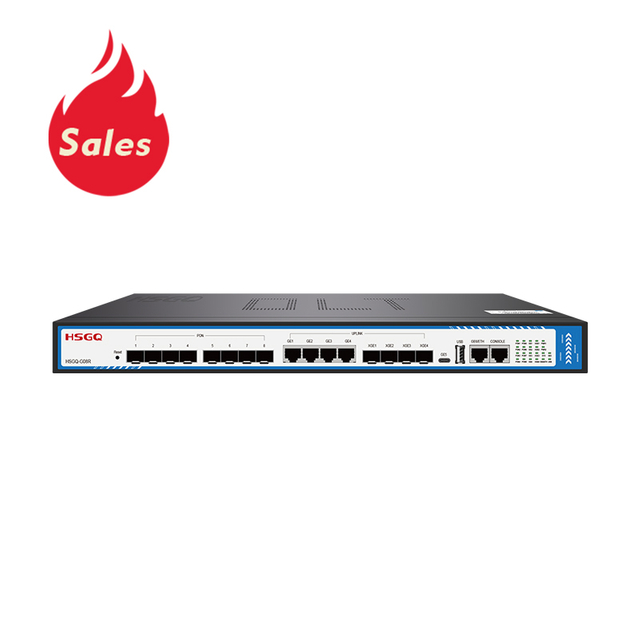

8-портовый GPON OLT

8-портовый GPON OLT обеспечивает большую пропускную способность PON для FTTH в нескольких зданиях, корпоративных парков, транспортных сетей мобильной связи и крупных проектов широкополосной связи в жилых домах.

Линейка GPON включает как стандартные 8-портовые конфигурации, так и интегрированные модели, предназначенные для развертывания FTTH или доступа на открытом воздухе. Отдельные модели поддерживают оптические восходящие каналы 10G, облачное управление, варианты двойного питания и централизованное администрирование ONU.

8-портовый интегрированный GPON OLT поддерживает доступ GPON с пропускной способностью 2,5 Гбит/с в нисходящем направлении и 1,25 Гбит/с в восходящем направлении, а также варианты восходящего канала GE и 10GE.

16-портовый GPON OLT

16-портовый GPON OLT предназначен для сетей доступа с более высокой плотностью, которые обслуживают несколько зданий, крупные сообщества, проекты широкополосной связи в сельской местности или развертывания FTTH операторского уровня.

16-портовый GPON OLT для доступа FTTH обеспечивает 16 интерфейсов GPON, варианты восходящего канала GE или комбинированного канала, восходящие каналы 10G SFP+ и двойное резервирование питания в соответствующей конфигурации.

Отдельные 16-портовые модели поддерживают разделение до 1:128 на порт GPON и до 2048 пользователей GPON при полной конфигурации. Фактическая емкость зависит от модели, оптических модулей, коэффициента разделения, оптического бюджета и плана сетевого трафика.

Высокоскоростной доступ к GPON с разделением 1:128

GPON обеспечивает асимметричный высокоскоростной доступ со скоростью нисходящей линии до 2,488 Гбит/с и скоростью восходящей линии до 1,244 Гбит/с. Эта полоса пропускания распределяется между ONU, подключенными к одному и тому же порту PON через пассивный оптический разветвитель.

GPON OLT с опцией разделения 1:128 может соединить большое количество абонентских терминалов через единый оптический интерфейс доступа. Однако практическое соотношение разделения следует выбирать в соответствии с:

• Расстояние передачи волокна

• Класс оптического модуля

• Вносимые потери разветвителя

• Потери в разъемах и соединениях

• Требуемый запас оптической мощности

• Количество активных пользователей

• Ожидаемый пиковый трафик

• Требования к уровню обслуживания

Более высокий коэффициент разделения может увеличить плотность доступа, но также требует более тщательного планирования оптического бюджета и распределения полосы пропускания.

Восходящие каналы 10G для агрегации трафика

Порт доступа GPON может обслуживать множество ONU, поэтому пропускную способность восходящей линии связи необходимо выбирать в соответствии с ожидаемым совокупным трафиком. Модели HSGQ GPON OLT предоставляют различные комбинации интерфейсов восходящей линии связи GE, SFP, комбинированных и 10G SFP+.

Некоторые модели поддерживают:

• Восходящие каналы Gigabit Ethernet

• Оптические восходящие каналы GE SFP

• Восходящие каналы 10G SFP+

• Комбинации электрических и оптических каналов восходящей линии связи

• Гибкое подключение к коммутаторам агрегации

• Контроль трафика восходящей линии связи и управление VLAN

Восходящие каналы 10G SFP+ могут помочь уменьшить перегрузку между GPON OLT и восходящей сетью агрегации, особенно в многопортовых FTTH, корпоративных, кампусных и мобильных транспортных сетях.

Конвергенция мультисервисных сетей GPON

GPON предназначен для передачи нескольких услуг через общую инфраструктуру оптоволоконного доступа. Благодаря классификации трафика, функциям DBA, VLAN и QoS сеть может предоставлять разные приоритеты обслуживания для разных приложений.

В зависимости от модели OLT HSGQ GPON могут поддерживать:

• Высокоскоростной широкополосный доступ

• IPTV и многоадресное видео

• VoIP и голосовые услуги

• Транспортное соединение беспроводной точки доступа

• Корпоративный выделенный доступ

• Жилой широкополосный доступ

• Наблюдение и безопасность трафика

• Сетевые услуги кампуса

Строгие политики администратора базы данных и мультисервисного качества обслуживания могут помочь распределить пропускную способность восходящего и нисходящего потоков в соответствии с требованиями обслуживания. Голосовому трафику может быть присвоен более высокий приоритет, а видео- и широкополосным трафиком можно управлять через отдельные VLAN или профили услуг.

Управление GPON OLT и администрирование ONU

OLT HSGQ GPON поддерживают централизованное управление подключенными ONU и ONT. В зависимости от модели администраторы могут использовать интерфейсы командной строки, WEB, SNMP, Telnet, NMS или облачные интерфейсы управления.

Типичные функции управления GPON включают в себя:

• Регистрация и аутентификация ONU

• SN, LOID и аутентификация на основе пароля

• Стандартное управление OMCI

• Пакетная конфигурация ONU

• Пакетный перезапуск и обновление программного обеспечения

• Мониторинг оптических параметров PON

• Автоматическая регистрация ONU с профилями по умолчанию

• Статус порта и мониторинг трафика

• Управление сигнализациями и журналами

• Удаленное обслуживание устройства

Облачное управление доступно на некоторых моделях. Оно позволяет инженерам проектов и сетевым операторам просматривать состояние устройств, настраивать VLAN, получать сигналы тревоги и удаленно управлять несколькими OLT.

Уровень 2, уровень 3 и функции безопасности

Сети GPON часто обслуживают разных абонентов и приложения через одну и ту же оптоволоконную инфраструктуру. OLT HSGQ GPON обеспечивают ряд функций коммутации, маршрутизации и безопасности для поддержки разделения услуг и контролируемого доступа.

В зависимости от выбранной модели функции могут включать в себя:

• Классификация VLAN и трансляция VLAN

• Прозрачная передача и стекирование VLAN

• Сервисная поддержка QinQ

• Статическая маршрутизация

• DHCP-сервер, ретрансляция и отслеживание

• OSPF на поддерживаемых моделях

• Отслеживание IGMP и прокси-сервер IGMP

• STP, RSTP и MSTP

• Агрегация ссылок

• Зеркальное отображение портов

• Изоляция порта

• ACL-фильтрация

• Защита от подмены ARP

• Анти-ARP-флуд

• Привязка и фильтрация MAC-адресов

• Формирование трафика и ограничение скорости

• Управление приоритетами DSCP и 802.1p

Эти функции полезны для разделения бытового широкополосного доступа, IPTV, VoIP, корпоративного и управленческого трафика, сохраняя при этом централизованный контроль над сетью доступа.

Оборудование для монтажа в стойку высотой 1U и резервное питание

В OLT HSGQ GPON используются стандартные металлические шасси высотой 1U для установки в центральных офисах, сетевых шкафах, комнатах обработки данных и аппаратных предприятиях.

Аппаратная конструкция может включать в себя:

• Совместимость с 19-дюймовой стойкой

• Конструкция металлического шасси

• Интеллектуальное управление вентиляторами

• Вентиляторы охлаждения с регулируемой скоростью

• Компоненты промышленного класса

• Варианты питания переменного или постоянного тока

• Дополнительные резервные двойные источники питания

• Консольные и внешние интерфейсы управления

Отдельные модели поддерживают конфигурации питания с двойным переменным током, двойным постоянным током или переменным и постоянным током. Резервное питание может повысить доступность сети, позволяя оборудованию продолжать работу в случае неисправности одного из входов питания.

Для выбранной модели необходимо подтвердить рабочую температуру, диапазон влажности, потребляемую мощность и требования к установке.

Совместимость со сторонними ONU и ONT

OLT HSGQ GPON предназначены для поддержки совместимых терминалов ONU и ONT сторонних производителей, когда устройства соответствуют требуемым стандартам GPON и профилям управления.

Однако о совместимости не следует судить только по маркировке GPON. Прежде чем комбинировать продукцию разных производителей, подтвердите:

• Поддержка стандарта ITU-T GPON

• Совместимость с OMCI

• Метод аутентификации

• Поведение VLAN и профиля службы

• Оптическая длина волны

• Бюджет оптической мощности

• Версия прошивки и программного обеспечения

• Требуемые функции управления

• Регистрация и обновление ONU

Такой подход помогает снизить риск привязки к бренду, обеспечивая при этом надежную работу всей системы доступа GPON.

Приложения GPON OLT

Доступ к FTTH оператора связи и интернет-провайдера

GPON OLT обеспечивают централизованный оптоволоконный доступ для интернет-провайдеров и региональных операторов. Различные конфигурации портов позволяют масштабировать сеть от небольших зон доступа до развертываний FTTH с более высокой плотностью.

FTTB и умные общественные сети

В многоквартирных домах и интеллектуальных сообществах GPON может соединять несколько этажей, домов и объектов общего пользования через пассивное оптоволокно. 4-портовый или 8-портовый GPON OLT можно выбрать в зависимости от количества зданий и ожидаемых абонентов.

Корпоративные парки и сети кампусов

Корпоративные парки, школьные городки и учреждения могут использовать GPON для соединения зданий, офисов, общежитий, систем контроля доступа и беспроводной инфраструктуры через централизованную оптоволоконную сеть.

Отели и полностью оптическое улучшение номера

GPON поддерживает развертывание полностью оптических сетей отелей, соединяя номера для гостей, общественные места, офисы, системы IPTV и точки беспроводного доступа через единую оптоволоконную инфраструктуру.

Сельская и междугородная широкополосная связь

Благодаря максимальному расстоянию передачи до 20 км на некоторых моделях GPON может поддерживать проекты широкополосной связи в сельской местности и другие приложения, в которых точки доступа по оптоволокну распределены по большой территории.

Мобильная транспортная сеть и корпоративный доступ

GPON также может использоваться в отдельных сценариях мобильной транспортной сети и корпоративного доступа, где требуются оптоволоконные соединения высокой плотности, централизованное управление и поддержка нескольких сервисов.

Как выбрать GPON OLT

Лучший GPON OLT зависит от всего плана сети, а не только от количества портов.

Прежде чем запросить предложение, оцените:

• Требуемое количество портов GPON

• Количество запланированных ONU или ONT

• Ожидаемое соотношение разделения

• Расстояние между волокнами

• Оптический бюджет

• Требования к восходящему каналу GE, SFP, комбинированному каналу или 10G SFP+

• IPTV, голосовая связь, широкополосная связь или корпоративные услуги

• Функции VLAN, QoS, уровня 3 и многоадресной рассылки

• Требования к облачному или локальному управлению

• Требования к резервному питанию

• Условия установки в помещении, в шкафу или на открытом воздухе

• Совместимость с выбранными терминалами ONU

• Ожидаемое будущее расширение

4-портовый GPON OLT может подойти для проектов доступа малого и среднего размера. Модель с 8 портами может поддерживать более крупные корпоративные, общественные сети и сети, состоящие из нескольких зданий, а 16-портовая модель GPON OLT лучше подходит для развертываний FTTH с более высокой плотностью и доступа к оператору связи.

Если для проекта требуется компактное настольное OLT, а не стандартная стоечная платформа, сравните Мини-диапазон OLT. Если требуется решение форм-фактора SFP, просмотрите Категория GPON Stick OLT.

Часто задаваемые вопросы

Для чего используется GPON OLT?

GPON OLT — это устройство центрального офиса, которое соединяет сеть поставщика услуг или предприятия с несколькими ONU или ONT GPON через пассивное оптическое волокно. Он управляет доступом абонентов, распределением полосы пропускания, услугами VLAN и оптическими каналами.

В чем разница между GPON OLT и GPON Stick OLT?

Стандартный GPON OLT обычно представляет собой устройство монтируемого в стойку или коробчатого типа с несколькими портами PON, восходящими каналами и интерфейсами управления. GPON Stick OLT — это устройство форм-фактора SFP, предназначенное для прямой установки в совместимый коммутатор или хост-платформу. Оба продукта предназначены для разных сетевых архитектур.

Сколько ONU может поддерживать GPON OLT?

Количество ONU зависит от количества портов GPON, коэффициента разделения, оптического бюджета и конфигурации продукта. Отдельные модели HSGQ поддерживают разделение до 1:128 на порт PON. Модель с 16 портами может поддерживать до 2048 пользователей GPON при полной конфигурации в соответствии с соответствующей спецификацией продукта.

Означает ли 1:128, что каждый пользователь получает всю пропускную способность GPON?

Нет. Коэффициент разделения 1:128 относится к количеству оптических терминалов, которые могут совместно использовать один интерфейс PON. Доступная пропускная способность распределяется между подключенными пользователями и контролируется с помощью администратора базы данных, качества обслуживания, профилей обслуживания и политик трафика.

Может ли GPON OLT работать с ONU Huawei, ZTE или FiberHome?

Он может работать с совместимыми ONU сторонних производителей, если стандарт GPON, поведение OMCI, метод аутентификации, конфигурация VLAN и встроенное ПО совместимы. Перед крупномасштабным развертыванием следует протестировать совместимость между поставщиками.

Должен ли GPON OLT использовать восходящий канал 10G?

Восходящий канал 10G полезен, когда несколько портов GPON агрегируют большой абонентский трафик или когда OLT подключается к сети агрегации с высокой пропускной способностью. Небольшие проекты могут не требовать 10G, в то время как транспортные сети, состоящие из нескольких зданий, предприятий, операторов связи и мобильных сетей, могут извлечь из этого выгоду.

GPON лучше, чем EPON?

Ни один из стандартов не является универсально лучшим. GPON обычно предлагает более высокую пропускную способность в нисходящем направлении и мощную поддержку нескольких сервисов, тогда как EPON обеспечивает работу на основе Ethernet и может быть привлекательным для экономичных развертываний. При принятии решения следует учитывать существующую совместимость ONU, требования к обслуживанию, масштаб сети и общую стоимость проекта. Подробное сравнение доступно в Руководство по GPON и EPON OLT.

Что влияет на ценообразование GPON OLT?

Цена GPON OLT зависит от количества портов PON, интерфейсов восходящей линии связи, оптических модулей, емкости ONU, функций уровня 2 или 3, управления облаком, резервирования питания, конструкции шасси и необходимой настройки. Для точного расчета укажите количество пользователей, расстояние между волокнами, желаемый коэффициент разделения, полосу пропускания восходящей линии связи и тип ONU.
