EPON OLT для экономичных сетей FTTH и FTTx

HSGQ ЭПОН ОЛТ представляют собой оптические линейные терминалы, предназначенные для доступа к пассивной оптической сети Ethernet. Сочетая управление сетью на основе Ethernet с возможностью передачи на большие расстояния по пассивному оптоволоконному кабелю, EPON OLT обеспечивает практический способ подключения нескольких ONU EPON из централизованного местоположения.

EPON особенно подходит для проектов, требующих широкого оптоволоконного покрытия, надежного доступа и контролируемых затрат на развертывание. По сравнению с более сложными архитектурами доступа его операционная логика на основе Ethernet может упростить настройку, обслуживание и ежедневное управление сетью для инженеров, которые уже работают с коммутацией и маршрутизацией Ethernet.

Линейка HSGQ EPON OLT включает в себя различные конфигурации портов для FTTH, FTTx, широкополосной связи предприятия, кампусных сетей, транспортных сетей наблюдения и проектов промышленного доступа.

Варианты EPON OLT для различных масштабов сетей

4-портовый EPON OLT

4-портовый EPON OLT подходит для сетей доступа малого и среднего размера, которым требуется несколько интерфейсов PON без развертывания более крупного шасси с высокой плотностью размещения.

В зависимости от модели 4-портовый EPON OLT может включать восходящие каналы Ethernet, оптические восходящие каналы SFP или SFP+, консольный интерфейс и централизованное управление ONU. Его можно использовать для локализованных проектов FTTH, сетей малых предприятий, зданий кампусов, систем наблюдения и широкополосного доступа в жилых районах.

4-портовый EPON OLT поддерживает специфичные для модели функции, такие как гибкая конфигурация восходящей линии связи, управление VLAN, управление многоадресной рассылкой, QoS, ACL и регистрация ONU.

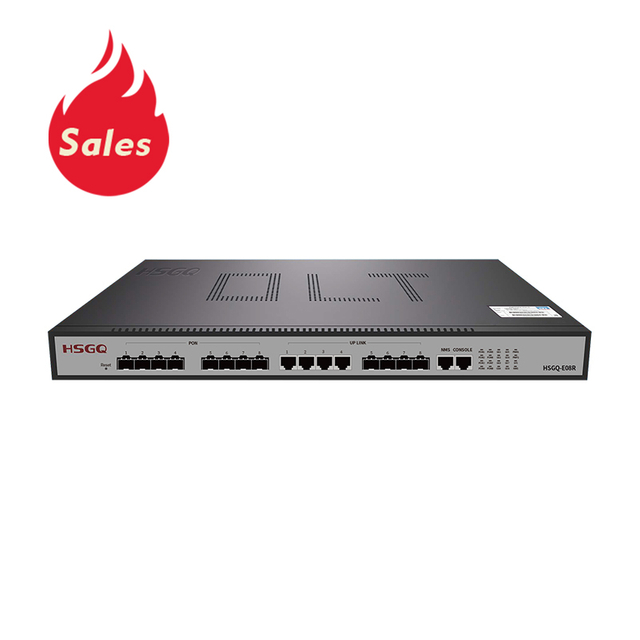

8-портовый EPON OLT

8-портовый EPON OLT обеспечивает большую пропускную способность на стороне PON для проектов, обслуживающих большее количество пользователей, несколько зданий или несколько отдельных зон доступа.

8-портовый FTTH EPON OLT разработан с восемью нисходящими интерфейсами EPON, опциями восходящего канала Ethernet и SFP+, а также шасси высотой 1U для установки в стойку. Модель HSGQ-XE08R поддерживает до 64 терминалов на порт EPON и до 512 ONU в полной конфигурации, согласно спецификациям продукта.

Фактическая емкость абонента зависит от выбранного оптического модуля, коэффициента разделения, оптического бюджета, плана трафика и конфигурации ONU.

Стабильный доступ к EPON по пассивному оптоволоконному кабелю

EPON использует архитектуру «точка-многоточка», в которой один OLT подключается к нескольким ONU через пассивные оптические разветвители. Это снижает потребность в активном оборудовании в распределительной сети и упрощает структуру между центральным офисом и конечными пользователями.

Традиционный доступ EPON обычно обеспечивает симметричную скорость линии 1,25 Гбит/с. Однако интерфейсы восходящей линии связи, оптические модули и опции повышенной емкости различаются в зависимости от продукта. Некоторые модели HSGQ оснащены оптическими восходящими каналами 1G или 10G для поддержки различных требований к агрегации сети.

В зависимости от модели и оптической конфигурации OLT HSGQ EPON могут поддерживать:

• Доступ к EPON на основе IEEE 802.3ah

• Оптическое разделение 1:64

• Более высокие коэффициенты разделения в выбранных конфигурациях

• Автоматическое обнаружение и регистрация ONU

• Авторизация ONU и контроль доступа

• Распределение полосы пропускания администратора базы данных

• Диагностика оптического канала

• Восходящие каналы Ethernet и SFP/SFP+

• Централизованное управление сетью и услугами

Рекомендуемый коэффициент разделения всегда следует определять в зависимости от расстояния между волокнами, бюджета оптической мощности, потерь на разъеме, потерь на разветвителе и количества подключенных пользователей.

Управление сетью уровня 2 и уровня 3

EPON OLT — это больше, чем просто устройство доступа к оптоволокну. Он также обеспечивает централизованное управление доступом абонентов, контролем трафика, услугами VLAN и сетевой безопасностью.

Отдельные модели HSGQ EPON OLT поддерживают:

• Маркировка VLAN, трансляция, транк и QinQ

• Изоляция VLAN между службами или абонентами

• Отслеживание IGMP и управление многоадресной рассылкой

• ACL-контроль доступа

• Качество обслуживания на основе порта, идентификатора VLAN, ToS или MAC-адреса.

• Агрегация портов

• Зеркальное отображение портов

• Изоляция порта

• Управление трафиком и формирование трафика

• Управление MAC-адресом

• Обнаружение RSTP и обратной связи

• Функции маршрутизации уровня 3 на поддерживаемых моделях

Эти функции позволяют сетевым операторам разделять широкополосный трафик, трафик видео, наблюдения и управления, сохраняя при этом централизованный контроль над сетью доступа.

Гибкая восходящая линия связи и параметры электропитания

Различные сети доступа имеют разные требования к агрегации. По этой причине OLT HSGQ EPON доступны с различными комбинациями электрических и оптических интерфейсов восходящей линии связи.

В зависимости от модели параметры восходящей линии связи могут включать в себя:

• Интерфейсы Gigabit Ethernet RJ45

• SFP-интерфейсы 1G

• Интерфейсы 10G SFP+

• Консольные и сетевые порты управления

• Гибкие комбинации электрических и оптических каналов связи.

Некоторые модели также поддерживают резервный вход питания. Двойные варианты питания переменного/постоянного тока могут помочь повысить доступность системы в центральных офисах, на промышленных площадках и в других местах, где время простоя сети необходимо свести к минимуму.

Требуемый тип восходящего канала следует выбирать в зависимости от коммутатора агрегации, восходящего маршрутизатора, пропускной способности магистральной сети и ожидаемого роста трафика.

Металлический корпус и рассеивание тепла

В OLT HSGQ EPON используются защитные металлические корпуса, предназначенные для долгосрочной установки в сетевых шкафах, аппаратных и местах периферийного доступа. Металлический корпус обеспечивает механическую защиту и помогает снизить риск повреждения во время установки и обслуживания.

Оптимизированная структура внутреннего воздушного потока обеспечивает управление температурным режимом во время непрерывной работы. Отдельные модели предназначены для работы в условиях высоких температур и могут быть установлены в защищенных наружных шкафах или периферийных аппаратных при соблюдении экологических требований.

При установке на открытом воздухе или полуоткрытом помещении установка должна предусматривать соответствующую защиту от пыли, влаги, конденсата, молний и колебаний температуры. Перед установкой необходимо проверить рабочий диапазон и требования к корпусу для конкретной модели.

Экономичный доступ к оптоволокну для растущих сетей

Экономическое преимущество EPON обусловлено сочетанием пассивного оптического распределения, управления на основе Ethernet и гибких вариантов оборудования.

Развертывание EPON может помочь снизить общую стоимость проекта за счет ограничения количества активных распределительных устройств и упрощения архитектуры централизованного доступа. По сравнению с более сложными решениями или решениями с большей производительностью это также может снизить требования к оборудованию, стойкам, техническому обслуживанию и обучению.

Реальная экономия зависит от:

• Количество портов PON

• Абонентская емкость

• Коэффициент оптического разделения

• Пропускная способность восходящей линии связи

• Количество ОНУ

• Требуемые функции управления

• Резервирование питания

• Условия установки и обслуживания

Для небольших или чувствительных к затратам проектов EPON может обеспечить практический баланс между покрытием оптоволокна, производительностью сети и общим объемом инвестиций в развертывание.

Упрощенная настройка и обслуживание

Поскольку EPON основан на сетевых принципах Ethernet, инженеры, имеющие опыт работы с VLAN, коммутацией, маршрутизацией, многоадресной передачей и контролем доступа, обычно могут быстрее понять его базовую структуру управления.

OLT HSGQ EPON могут поддерживать CLI, WEB, SNMP, NMS и облачное управление, в зависимости от модели. Эти интерфейсы можно использовать для:

• Начальная конфигурация устройства

• Регистрация и авторизация ОНУ

• Настройка VLAN и сервисного профиля

• Распределение пропускной способности

• Мониторинг портов

• Управление сигналом тревоги

• Диагностика оптического канала

• Обновления прошивки

• Дистанционное управление и обслуживание

Облачное управление доступно на некоторых моделях. При поддержке это может уменьшить необходимость частых посещений объекта и помочь сетевым операторам контролировать несколько устройств доступа с централизованной платформы.

Приложения EPON OLT

Промышленная автоматизация и сбор данных

Оптоволоконный доступ EPON может обеспечить стабильную связь между промышленным оборудованием, диспетчерскими и удаленными точками сбора данных. Пассивная оптическая структура полезна в проектах, требующих передачи на большие расстояния и небольшого количества активного оборудования в полевых условиях.

Видеонаблюдение высокой четкости

EPON OLT может агрегировать трафик от камер, видеорегистраторов и мест удаленного мониторинга. Функции управления VLAN, многоадресной рассылкой, QoS и восходящим каналом могут помочь организовать трафик наблюдения в более крупных сетях.

Сети школ и кампусов

Школы и образовательные кампусы могут использовать OLT EPON для соединения учебных корпусов, общежитий, офисов и систем безопасности через централизованную оптоволоконную сеть доступа.

Бытовой широкополосный доступ и FTTx

EPON OLT подходят для жилых районов и местных проектов широкополосной связи, которым необходимо соединить несколько домов или зданий через пассивные оптические разветвители.

Небольшие интернет-провайдеры и экономически чувствительные развертывания

Для небольших интернет-провайдеров и региональных сетевых операторов EPON может предоставить экономичный способ расширения покрытия FTTH при сохранении централизованного управления ONU и пропускной способностью.

Как выбрать EPON OLT

Прежде чем выбирать EPON OLT, оцените всю сеть, а не только количество портов PON.

К важным факторам выбора относятся:

• Требуемое количество портов EPON

• Ожидаемое количество ONU

• Расстояние оптического волокна

• Коэффициент оптического разделения

• Класс оптического модуля

• Требуемая пропускная способность восходящей линии связи

• Требования Gigabit или 10G SFP/SFP+

• Функции VLAN, QinQ, QoS, ACL и многоадресной рассылки

• Управление через облако, через Интернет, через интерфейс командной строки, SNMP или NMS.

• Требования к резервированию питания

• Среда установки

• Будущее расширение мощностей

EPON OLT с 4 портами может подойти для небольшого и локализованного проекта, тогда как модель с 8 портами может обеспечить большую пропускную способность для развертываний FTTH в нескольких зданиях, кампусах, предприятиях и поставщиках услуг.

Часто задаваемые вопросы

Подходит ли EPON для новых проектов FTTH?

EPON по-прежнему подходит для многих проектов FTTH и FTTx, в которых приоритет отдается совместимости с Ethernet, стабильному доступу и контролируемым затратам на развертывание. Правильный выбор зависит от требуемой пропускной способности, совместимости с ONU, плотности абонентов и существующего сетевого стандарта оператора.

В чем разница между EPON OLT и GPON OLT?

EPON основан на стандарте доступа Ethernet IEEE 802.3ah, а GPON соответствует семейству стандартов ITU-T G.984. Они используют разные протоколы и методы управления, поэтому EPON OLT обычно следует соединять с совместимыми EPON ONU. Двухрежимное оборудование XPON может поддерживать оба стандарта, но совместимость следует подтвердить перед развертыванием.

Сколько ONU может поддерживать EPON OLT?

Количество поддерживаемых ONU зависит от количества портов PON, коэффициента оптического разделения, оптического бюджета, требований к трафику и конкретной модели. Например, HSGQ-XE08R поддерживает до 64 терминалов на порт EPON и до 512 ONU при полной конфигурации. Другие модели могут иметь другие ограничения емкости.

Может ли EPON OLT поддерживать соотношение разделения 1:64?

Многие конфигурации EPON поддерживают соотношение разделения 1:64, но практический результат зависит от класса оптического модуля, расстояния между волокнами, потерь на разветвителе, потерь на соединителе и требуемого запаса мощности. Более высокий коэффициент разделения следует использовать только после проверки полного оптического бюджета.

Может ли GPON ONU работать с EPON OLT?

Стандартный GPON ONU не совместим автоматически с EPON OLT, поскольку эти два стандарта используют разные протоколы. ONU должен поддерживать EPON или это должен быть двухрежимный ONU XPON, который специально поддерживает работу EPON.

Поддерживает ли EPON OLT управление облаком?

Некоторые модели HSGQ EPON OLT поддерживают управление облаком в дополнение к управлению через WEB, CLI, SNMP или NMS. Доступные функции различаются в зависимости от модели и могут включать настройку, мониторинг устройства, просмотр сигналов тревоги и удаленное обслуживание.

Что влияет на цену EPON OLT?

Основные факторы ценообразования включают количество портов EPON, тип интерфейса восходящей линии связи, конфигурацию оптического модуля, емкость ONU, функции уровня 2 или уровня 3, облачное управление, резервирование питания и конструкцию шасси. Для точного расчета укажите ожидаемое количество пользователей, требования к порту PON, расстояние между оптоволоконными кабелями и пропускную способность восходящей линии связи.

Можно ли установить EPON OLT вне помещения?

EPON OLT следует устанавливать в защищенном шкафу или подходящем корпусе для оборудования, не подвергая его непосредственному воздействию дождя, пыли или конденсата. При развертывании на открытом воздухе или на краю проверьте температурный диапазон конкретной модели, требования к влажности, защиту от перенапряжения, заземление и условия корпуса.
