В условиях сегодняшней быстро развивающейся цифровой трансформации, будь то малые и средние интернет-провайдеры, корпоративные кампусные сети или энтузиасты домашних сетей, ищущие оптимальное решение, каждый сталкивается с одной и той же проблемой: как максимизировать пропускную способность сети, одновременно минимизируя затраты на оборудование и использование пространства?
Традиционные сетевые методы обычно требуют использования громоздкого внешнего оптического модема (Wi-Fi ONU/ONT) с собственным источником питания, подключенного к коммутатору или маршрутизатору через сетевые кабели. Это не только загромождает коробку со слабым током или серверную стойку, но и увеличивает потенциальные точки отказа оборудования.
Что такое GPON STICK?
GPON STICK (например, HSGQ-TS-GB32 ) — это инновационный аппаратный компонент, который инкапсулирует все чипы и функции традиционного GPON ONU (оптического модема) в стандартный модуль SFP. На одном конце имеется стандартный оптоволоконный интерфейс SC для подключения к оптоволоконному кабелю PON оператора; другой конец имеет стандартный интерфейс SFP, по существу функционирующий как «невидимый оптический модем».
Почему стоит выбрать решение для прямого подключения «переключатель + GPON STICK»?
Подключите GPON STICK непосредственно к интеллектуальному управляемому коммутатору L2/L3 с портами SFP, что приведет к революционным изменениям в развертывании сети:
1. Значительное снижение нагрузки на серверные помещения и слаботочные боксы.
Поскольку питание GPON STICK осуществляется напрямую от портов SFP коммутатора, вся сеть полностью устраняет необходимость в традиционных адаптерах питания оптических модемов. Без резервных сетевых кабелей и беспорядочных шнуров питания использование пространства в серверных стойках или домашних коробках со слабым током значительно улучшается.
2. Значительное снижение капитальных затрат и эксплуатационных расходов.
Для таких сценариев, как многоквартирные квартиры, умные отели или небольшие парки, нет необходимости приобретать отдельный оптический модем для каждой точки доступа. Использование одного высокоскоростного оптоволоконного коммутатора в сочетании с GPON STICK для глобальной восходящей линии связи и распределения нисходящей линии связи напрямую через плотные порты Ethernet значительно снижает затраты на приобретение оборудования и средства на последующее обслуживание.
3. Мощная мультисервисная изоляция и управление сетью.
Благодаря мощной сегментации VLAN, контролю приоритетов QoS и политикам безопасности управляемых коммутаторов инженеры могут точно контролировать трафик восходящей линии связи непосредственно на стороне коммутатора. Будь то офисная сеть, сеть мониторинга или гостевая сеть Wi-Fi, идеальная физическая и логическая изоляция может быть достигнута с помощью одного восходящего оптоволоконного кабеля.
Ключевые преимущества
**Экстремальная экономия места**
**Устранение большого количества оптических модемов:** он объединяет все функции традиционных оптических модемов в один модуль SFP. После прямого подключения к коммутатору или маршрутизатору физический оптический модем, ранее занимавший место, полностью исчезает.
**Ноль дублирующих кабелей.** Больше не нужны адаптеры питания или сетевые кабели, соединяющие оптический модем и коммутатор, что делает серверные стойки в серверных комнатах или домашние электрические коробки чрезвычайно чистыми.
**Экологическое энергосбережение и унифицированное электропитание**
GPON STICK получает питание напрямую от порта SFP коммутатора или маршрутизатора. Это не только уменьшает занятость слотов удлинителей, но и позволяет удаленно выполнять полную перезагрузку портов модуля через управляемый коммутатор, что значительно повышает удобство обслуживания.
**Преодоление гигабитного узкого места (некоторые расширенные модули)**
Традиционные гигабитные оптические модемы обычно имеют только порты LAN 1 Гбит/с (фактически достигая скорости около 940 Мбит/с на полной скорости). Некоторые GPON STICK, поддерживающие скорость шины 2,5G, при подключении к портам коммутатора, поддерживающим 2,5G или 10G SFP+, могут идеально использовать полосу пропускания, предоставляемую оператором (например, широкополосная связь 1000M фактически предоставляется как 1200M), преодолевая узкое место гигабитных физических сетевых портов.
Высокая архитектурная гибкость
Для корпоративных POL (полностью оптический кампус) или мультитенантных сетей инженеры могут напрямую выполнять сегментацию мультисервисных VLAN, настройку приоритетов QoS и управление политикой брандмауэра на восходящем WAN-трафике GPON STICK на стороне коммутатора. Нет необходимости в многоуровневом громоздком сопоставлении между оптическим модемом и коммутатором.
Потенциальные недостатки и проблемы
Чрезвычайно высокое тепловыделение (основная болевая точка)
Высокая концентрация тепла: GPON STICK, по сути, представляет собой полноценный ONU, работающий под управлением миниатюрной системы Linux. Размещение мощных фотоэлектрических преобразовательных микросхем и процессоров в небольшом металлическом корпусе SFP приводит к тому, что рабочие температуры обычно достигают 60–80 °C или даже выше.
Строгие требования к отводу тепла: если установленный коммутатор не имеет активного вентиляторного охлаждения или расположен в герметичном, плохо вентилируемом слаботочном боксе, модуль очень чувствителен к перегреву, что приводит к потере пакетов, снижению скорости сети, отключениям или даже перегоранию оборудования.
Высокий технический барьер и относительно сложная конфигурация:
Традиционные оптические модемы можно использовать, просто подключив оптоволоконный кабель и введя учетную запись широкополосного доступа. Однако GPON STICK — это «хардкорные» устройства. Пользователям обычно требуются некоторые знания сети, чтобы вручную клонировать LOID исходного оптического модема, серийный номер (SN), MAC-адрес и другую информацию аутентификации через SSH/Telnet или скрытый веб-интерфейс. Возможно, им даже потребуется настроить сложное согласование скорости порта и сквозную передачу услуг VLAN на коммутаторе.
Проблемы совместимости скорости порта:
Большинство карт GPON STICK имеют скорость физической шины 1 или 2,5 Гбит/с. При подключении непосредственно к порту коммутатора 10G SFP+ корпоративного уровня, скорость которого ограничена 10 Гбит/с и который не поддерживает обратную совместимость, система вообще не распознает модуль. И аппаратное обеспечение, и встроенное ПО устройства должны поддерживать принудительное переключение скорости (например, ручная блокировка скорости 1000 Мбит/с).
**Относительно простая функциональность.** Традиционные оптические модемы обычно объединяют передачу сигнала Wi-Fi, несколько портов локальной сети и голосовой порт (POTS) для подключения к стационарным линиям связи. Однако GPON STICK просто обеспечивает стандартный канал передачи данных по оптоволокну без каких-либо функций Wi-Fi или дополнительных интерфейсов. Последующее покрытие беспроводной сети и доступ к терминалам должны полностью зависеть от подключенных коммутаторов и маршрутизаторов точек доступа.
**Риски, связанные с совместимостью операторов связи.** Операторы широкополосного доступа в некоторых регионах (особенно в некоторых провинциях Китая) имеют очень строгий контроль над оптическими модемными терминалами, выполняя аутентификацию с динамическим шифрованием или выпуская определенные сервисные плагины на OLT (уровень оптического терминала) в центре обработки данных. Сторонние прошивки GPON STICK могут быть не полностью совместимы со всеми марками оборудования дата-центров, а иногда модуль может внезапно «отключиться» или попасть в черный список после обновления дата-центра оператора.
Практическое руководство: Как подключить коммутатор к GPON STICK?
Для достижения идеального взаимодействия между коммутатором и GPON STICK обычно требуются следующие четыре ключевых шага:
Шаг 1. Физическое соединение и согласование скорости

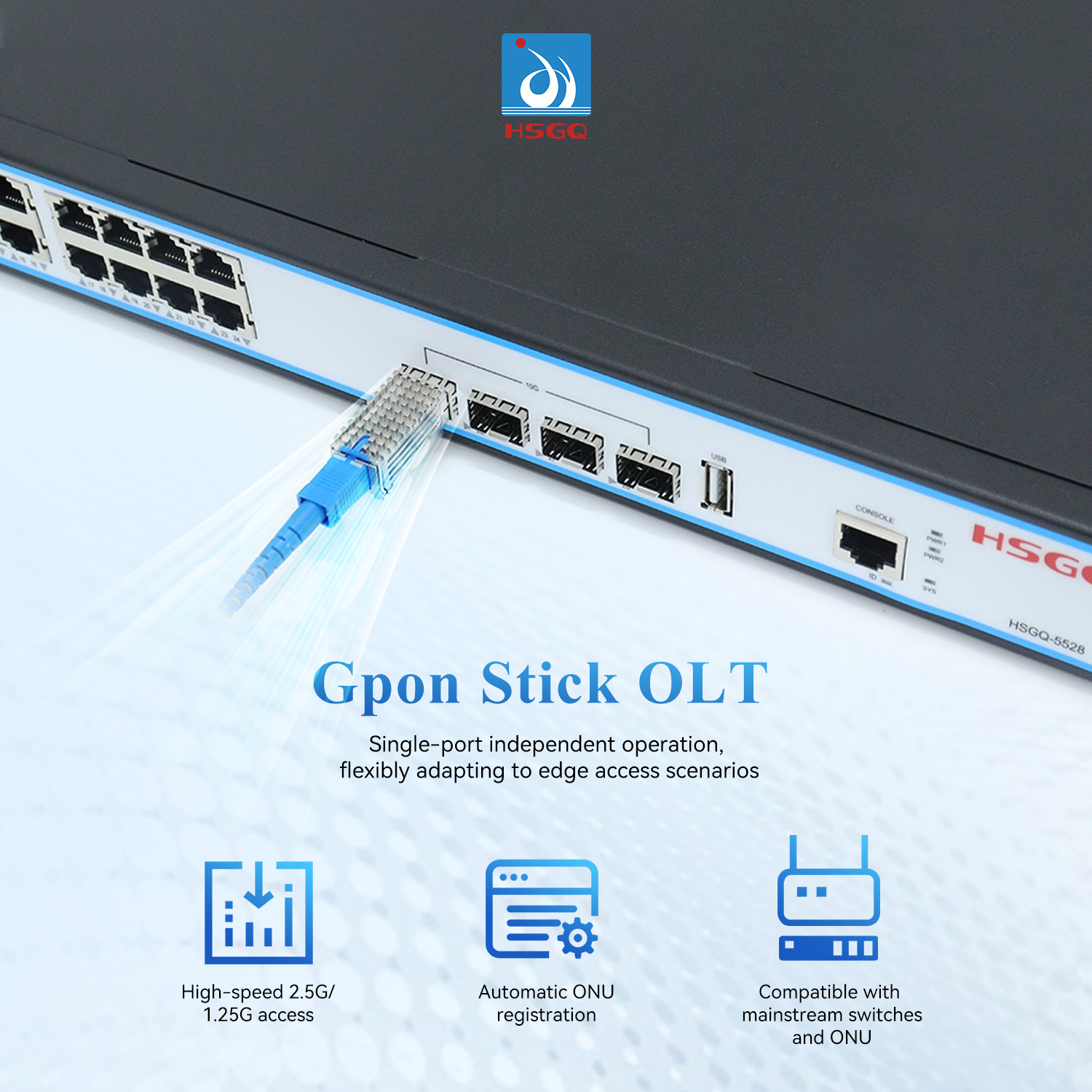

Подключите GPON STICK к порту SFP коммутатора и подключите оптоволоконный кабель к оптическому порту модуля.
Примечание. Совместимость скоростей портов важна. Скорость шины GPON STICK обычно составляет 1 Гбит/с. Если вы используете коммутатор с портом 10G SFP+, обязательно войдите в панель администратора коммутатора и вручную заблокируйте скорость порта на уровне 1000 Мбит/с (1G). В противном случае несовпадение скоростей может привести к тому, что интерфейс станет неузнаваемым или загорится его индикатор.
Шаг 2. Войдите в панель администратора STICK и клонируйте данные аутентификации.
Чтобы OLT (терминал оптической линии) оператора мог принять этот новый модуль, необходимо клонировать идентификационную информацию исходного оптического модема.
Подключите компьютер к коммутатору и установите для него статический IP-адрес в той же подсети, что и IP-адрес по умолчанию GPON STICK (например, если IP-адрес модуля по умолчанию — 192.168.1.1, установите IP-адрес компьютера на 192.168.1.2).
Войдите в систему управления STICK через браузер или SSH/Telnet.
Введите LOID (код широкополосной идентификации), SN (серийный номер) и MAC-адрес исходного оптического модема. Сохраните и перезапустите модуль, пока статус PON не отобразится как O5 (зарегистрирован).
Шаг 3. Передача VLAN на коммутаторе
Интернет-услуги и IPTV от интернет-провайдеров обычно имеют определенные теги VLAN.
На внутренней стороне коммутатора найдите порт SFP, в который вставлен GPON STICK.
Настройте этот порт в магистральном режиме (или в гибридном режиме, если необходимо) и разрешите прохождение идентификаторов VLAN интернет-сервиса интернет-провайдера. Это гарантирует, что коммутируемый трафик точно передается в вышестоящую аппаратную.
Шаг 4. Коммутируемый доступ в Интернет с терминального устройства
После завершения сквозной передачи VLAN программный маршрутизатор, брандмауэр или основной маршрутизатор, подключенный к коммутатору, может напрямую подключаться к Интернету через PPPoE, введя свою широкополосную учетную запись и пароль.
Ключевые соображения: рассеивание тепла и стабильность
Поскольку GPON STICK объединяет высокоинтегрированный чип оптического модема в чрезвычайно малом пространстве, его тепловыделение выше, чем у обычных оптических модулей (обычно работающих при температуре 60–80 °C).
При выборе коммутатора рекомендуется использовать управляемый коммутатор промышленного или корпоративного уровня с отличными характеристиками рассеивания тепла и активным вентиляторным охлаждением.
Обеспечьте хорошую вентиляцию в серверной комнате или в коробке со слабым током, чтобы избежать потери или отключения сетевых пакетов из-за перегрева модуля.
Заключение
Полностью оптическое решение доступа, заключающееся в прямом подключении коммутатора к GPON STICK, с его чрезвычайно высокой пространственной интеграцией, отличными экономическими характеристиками и гибкими возможностями управления потоком услуг, становится популярной тенденцией для POL следующего поколения, а также малых и средних интернет-провайдеров. Выбор высококачественного коммуникационного оборудования может сделать плавную модернизацию вашей 10-гигабитной оптоволоконной сети проще и эффективнее.
