Революционное развертывание FTTx: как ONU HSGQ Power over Fiber (PoF) решают проблему питания последней мили. Узнайте, как ONU HSGQ-F100P и HSGQ-F400P PoF передают оптические данные и питание постоянного тока на расстояние до 300 метров по гибридным оптическим кабелям, а также имеют выход PoE мощностью 30 Вт и возможности облачного управления.
В условиях сегодняшней быстро развивающейся цифровой трансформации, будь то малые и средние интернет-провайдеры, корпоративные кампусные сети или энтузиасты домашних сетей, ищущие оптимальное решение, каждый сталкивается с одной и той же проблемой: как максимизировать пропускную способность сети, одновременно минимизируя затраты на оборудование и использование пространства?
Продукты HSGQ Power over Fiber (PoF) сочетают в себе оптическую передачу данных с удаленной подачей питания через оптоволоконное соединение. Такой подход помогает сетевым операторам подключать устройства в местах, где затруднительна установка отдельной электропроводки, розеток или адаптеров.
В нашу линейку продуктов PoF входят оптические маршрутизаторы, оптоволоконные потолочные точки доступа и PoF ONU для FTTH, отелей, квартир, школьных городков, офисных парков, медицинских учреждений и других полностью оптических сетей. Централизуя управление питанием и сетью, PoF может упростить установку, повысить гибкость конечных точек и снизить сложность обслуживания распределенного сетевого оборудования.
HSGQ предоставляет три основных типа продуктов PoF для построения интегрированной сети оптического доступа. Каждое устройство выполняет свою роль: от централизованного управления питанием и данными до покрытия беспроводной сети и доступа к сети на стороне пользователя.
Оптический маршрутизатор PoF служит центральным устройством управления, пересылки данных и распределения мощности в сети Power over Fiber. Он подключается к восходящей сети и обеспечивает оптоволоконную передачу данных и централизованную подачу питания к удаленным ONU, потолочным точкам доступа и другим совместимым конечным точкам.
Композитное оптоволоконное соединение может передавать сетевые данные и питание на удаленные устройства, не требуя отдельного локального адаптера питания на каждой конечной точке. В зависимости от модели маршрутизатор может поддерживать мультигигабитную пересылку, маршрутизацию уровня 3, управление облаком, планирование QoS и централизованный мониторинг.
Некоторые модели также включают в себя такие функции защиты, как перегрузка по току, перенапряжение, короткое замыкание, обратное подключение и защита от перенапряжения. Эти функции помогают повысить надежность централизованной подачи электроэнергии в проектах сетей FTTR, кампусов, отелей и офисов.
В центре сети находится PoF оптический маршрутизатор управляет пересылкой данных и централизованной подачей питания для удаленных ONU и потолочных точек доступа.
Оптическая потолочная точка доступа PoF предназначена для обеспечения беспроводного покрытия в местах, где установка розетки или высоковольтной проводки возле потолка затруднительна. Она получает как сетевые данные, так и питание через совместимое оптоволоконное соединение PoF, что позволяет точке доступа работать без отдельного локального адаптера питания.
Потолочные точки доступа HSGQ PoF поддерживают технологию Wi-Fi 6 на некоторых моделях, включая такие функции, как OFDMA, MU-MIMO, двухдиапазонную работу и бесшовный роуминг. Пропускная способность и зона покрытия беспроводной сети зависят от модели, конструкции антенны, среды развертывания и количества подключенных пользователей.
Потолочная точка доступа PoF подходит для отелей, квартир, офисов, учебных классов, коридоров, конференц-залов и других помещений, где требуется постоянное покрытие беспроводной сети. При развертывании с оптическим маршрутизатором PoF можно управлять несколькими точками доступа с помощью централизованной сетевой архитектуры и унифицированных настроек беспроводной сети.
Для покрытия беспроводной сети в районах, где установка местных розеток затруднена, PoF Оптическая потолочная точка доступа получает как данные, так и питание через совместимое соединение PoF.

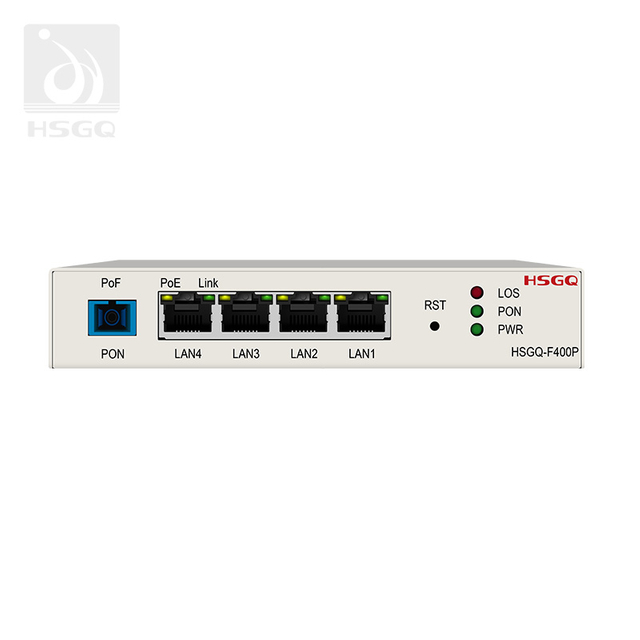

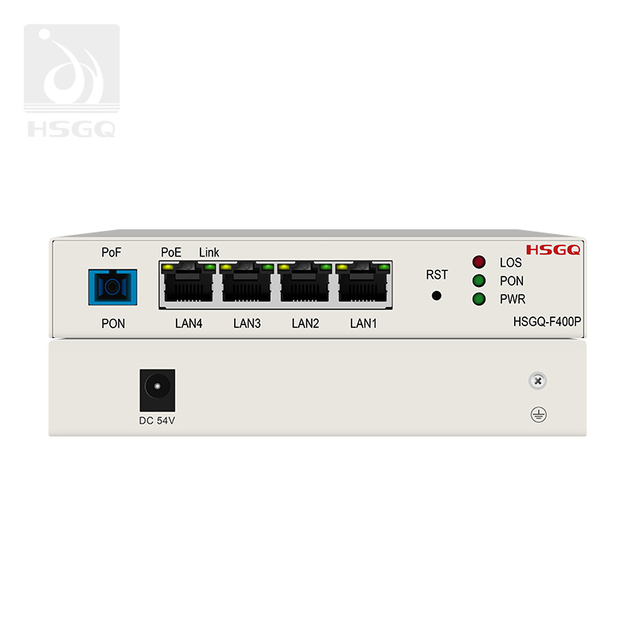

PoF ONU — это конечная точка на стороне пользователя сети доступа Power over Fiber. Он принимает входящее оптическое соединение, преобразует оптический сигнал в Ethernet или доступ к беспроводной сети и использует мощность, передаваемую через канал PoF, вместо использования отдельного локального адаптера питания.
ONU HSGQ PoF доступны в различных форматах корпусов, включая компактные настольные и настенные конструкции. В зависимости от модели они могут поддерживать доступ EPON, GPON или XPON, гигабитный Ethernet, двухдиапазонный Wi-Fi 6, настройку VLAN, управление QoS и централизованное облачное управление.
Настенный PoF ONU может помочь уменьшить количество видимых кабелей и освободить настенные розетки в квартирах, гостиничных номерах, офисах, общежитиях и других помещениях с ограниченным пространством для установки. Выбор модели должен основываться на требуемом стандарте PON, портах Ethernet, функциях беспроводной связи, бюджете мощности, длине кабеля и требованиях к управлению сетью.
На стороне пользователя PoF ОНУ преобразует входящий оптический сигнал в доступ Ethernet или Wi-Fi, используя при этом мощность, передаваемую по каналу PoF.
Власть над оптоволокном — это технология, которая использует оптоволоконное соединение для передачи сетевых данных и питания на удаленное устройство. Вместо установки отдельного оптоволоконного кабеля для передачи данных и электрической проводки для питания система PoF централизует источник питания и доставляет необходимую энергию к совместимым конечным точкам через архитектуру оптической сети.
В типичном развертывании PoF процесс включает в себя следующие шаги:
1. Преобразование мощности на центральном устройстве.
Оптический маршрутизатор PoF или центральное силовое оборудование получает электроэнергию и преобразует ее в форму, которая может быть передана по каналу PoF.
2. Передача по оптоволокну
Сетевые данные и мощность передаются через выделенное оптическое или оптоволоконное композитное соединение к удаленной конечной точке. Точная структура кабеля и метод передачи зависят от конструкции системы PoF и модели продукта.
3. Дистанционное преобразование мощности.
На приемной стороне фотоэлектрический приемник, модуль фотоэлектрического преобразования или совместимый PoF ONU преобразует поступающую оптическую энергию в полезную электрическую мощность для устройства.
4. Доступ к сети в конечной точке
Удаленная точка доступа ONU или потолочная точка доступа использует полученную мощность для обеспечения Ethernet или беспроводного подключения пользователей и подключенных устройств.
Полная система должна быть спроектирована в соответствии с требованиями к питанию конечной точки, длиной кабеля, оптическими потерями, полосой пропускания, типом разъема и условиями окружающей среды.
PoF снижает необходимость установки отдельных сетевых и электрических подключений к каждой удаленной конечной точке. Это может быть особенно полезно для потолочных точек доступа, настенных ONU и удаленного сетевого оборудования.
Питание осуществляется из центральной аппаратной или сетевого шкафа. При подключении к системе питания с поддержкой ИБП центральная архитектура питания также может поддерживать более надежную защиту совместимых удаленных устройств.
PoF полезен в потолках, коридорах, гостиничных номерах, офисах, кампусах и других местах, где добавление розеток или высоковольтной проводки может усложнить строительство.
Поскольку для совместимого PoF ONU или потолочной точки доступа не требуется отдельный локальный адаптер, окончательная установка может иметь меньше видимых кабелей, меньшее количество настенных источников питания и более чистый внешний вид.
Оптический маршрутизатор PoF может централизовать конфигурацию сети, управление трафиком, политики QoS и выбранные функции мониторинга конечных точек. Это помогает сетевым администраторам управлять несколькими устройствами PoF с помощью более организованной архитектуры.
Продукты PoF можно развертывать в домах, гостиницах, офисах, кампусах и других многокомнатных помещениях. Окончательное решение можно масштабировать в соответствии с количеством ONU, точек доступа, помещений, этажей и пользователей сети.
Практическая сеть PoF обычно включает в себя следующие компоненты:
1. Восходящее сетевое соединение
Система PoF подключается к восходящей сети доступа, OLT или другому сетевому оборудованию в соответствии с архитектурой проекта.
2. Центральный оптический маршрутизатор PoF
Центральный маршрутизатор управляет пересылкой данных и распределяет питание между совместимыми удаленными конечными точками.
3. Оптоволоконное композитное соединение.
Соединение осуществляется из центральной аппаратной в целевую комнату, потолок, точку доступа или местоположение на стороне пользователя. Тип кабеля, расстояние, конфигурация разъема и бюджет мощности должны быть подтверждены во время проектирования решения.
4. Удаленная конечная точка
PoF ONU обеспечивает пользователям доступ к Ethernet или беспроводной сети, а потолочная точка доступа PoF обеспечивает покрытие Wi-Fi. Для разных типов конечных точек могут потребоваться разные уровни мощности и пропускной способности.
5. Система управления сетью.
В зависимости от модели продукта система может поддерживать управление облаком, настройку VLAN, планирование QoS, удаленный мониторинг и централизованное обслуживание.
Архитектура системы всегда должна соответствовать реальным требованиям проекта. Количество портов, стандарт PON, пропускная способность Wi-Fi, количество конечных точек, длина кабеля, среда установки и местные требования могут повлиять на выбор продукта.
PoF может помочь расширить оптоволоконную связь в помещениях и внутренних точках беспроводного доступа, одновременно уменьшая потребность в отдельных адаптерах питания. Подходит для многокомнатных домов, квартир и жилых домов.
Гостиничные номера, коридоры, общественные места и многоквартирные дома часто требуют надежного беспроводного доступа, но могут иметь ограниченное пространство для дополнительных розеток. ONU PoF и потолочные точки доступа могут поддерживать более организованное развертывание по комнатам.
Продукты PoF можно использовать для подключения оконечных точек в классах, общежитиях, офисах и общественных местах. Централизованное управление питанием и сетью может упростить работу нескольких точек беспроводного доступа.
PoF поддерживает оптоволоконный доступ к офисам, конференц-залам, коридорам и общим рабочим местам. Это может помочь уменьшить количество видимых кабелей и обеспечить гибкое развертывание точек доступа.
В медицинских учреждениях может потребоваться надежная связь, организованная прокладка кабелей и тщательная установка оборудования. PoF может поддерживать доступ к оптоволоконной сети в помещениях и зонах, где удаленная электропроводка должна быть сведена к минимуму.
PoF подходит для потолочных пространств, удаленных помещений, временных установок и других помещений, где локальное электрическое соединение может увеличить время установки или усложнить обслуживание.
Прежде чем выбирать оборудование Power over Fiber, учтите следующие факторы:
Выберите PoF ONU для Ethernet или беспроводного доступа на стороне пользователя, потолочную точку доступа PoF для покрытия Wi-Fi в помещении или оптический маршрутизатор PoF для централизованного управления и распределения питания.
Проверьте, требуется ли для развертывания EPON, GPON, XPON или другой стандарт доступа. Оборудование ONU и восходящей сети должно быть совместимым.
Учитывайте количество подключенных пользователей, требуемую скорость Ethernet, пропускную способность беспроводной сети, пропускную способность восходящей линии связи и ожидаемый рост трафика.
Общая потребность в мощности зависит от количества и типа подключенных конечных точек. Подтвердите доступный бюджет мощности PoF-маршрутизатора и энергопотребление каждого ONU или точки доступа.
Расстояние передачи зависит от типа кабеля, оптических потерь, конфигурации разъема, требований к питанию конечной точки и технических характеристик продукта. HSGQ может порекомендовать подходящую конфигурацию после рассмотрения параметров проекта.
Узнайте, будет ли устройство монтироваться на потолке, на стене, в шкафу или на рабочем столе. Следует учитывать размер корпуса, вентиляцию, температуру, пыль и доступ для обслуживания.
Для проектов с несколькими устройствами управление облаком, VLAN, QoS, удаленный мониторинг, контроль трафика и централизованная настройка могут улучшить долгосрочную работу.
HSGQ разрабатывает и производит оборудование оптической связи для оптоволоконных сетей доступа и соответствующих сценариев развертывания. Компания предоставляет маршрутизаторы PoF, потолочные точки доступа, ONU, OLT, коммутаторы, модули SFP и другие сетевые продукты, которые можно комбинировать в соответствии с требованиями проекта.
HSGQ поддерживает разработку продуктов, настройку OEM/ODM, технические консультации и послепродажную помощь. Для международных проектов необходимые сертификаты, функции встроенного ПО, сетевая совместимость и конфигурация продукта должны быть подтверждены в соответствии с целевым рынком и конкретной моделью.
При запросе решения PoF клиенты могут предоставить следующую информацию:
Количество и тип удаленных конечных точек
Требуемый стандарт PON
Требуемая скорость Ethernet и Wi-Fi
Расчетное расстояние кабеля
Количество комнат, этажей или зон покрытия
Среда установки
Требуемые функции управления
Страна назначения и требования к сертификации
Эта информация позволяет более точно оценить конфигурацию продукта и бюджет мощности.
Во многих случаях PoF можно интегрировать в существующую архитектуру доступа к оптоволокну путем добавления совместимого маршрутизатора PoF и конечных точек PoF. Однако совместимость зависит от восходящего OLT, стандарта PON, оптического бюджета, протокола управления и требований к оконечным точкам. Прежде чем утверждать окончательную конфигурацию, HSGQ следует просмотреть существующую структуру сети.
Да. При развертывании PoF необходимо использовать кабели, разъемы и интерфейсы, совместимые с выбранной архитектурой питания и передачи данных. Стандартные пассивные оптоволоконные компоненты могут оказаться неподходящими для передачи необходимой мощности. Тип кабеля, конструкция разъема, оптические потери, механическая защита и условия установки должны быть подтверждены до начала строительства.
Да. PoF и PoE могут сосуществовать в разных точках одной сети. Например, PoF может использоваться для доставки питания и данных из центральной аппаратной к удаленному ONU или потолочной точке доступа, в то время как конечная точка может использовать PoE для подключения и подачи питания на локальные камеры, телефоны или другие устройства Ethernet. Траекторию подачи электроэнергии необходимо тщательно спланировать, чтобы избежать превышения доступного бюджета мощности.
Правильно спроектированная сеть PoF может изолировать неисправность на затронутой конечной точке, сохраняя при этом работоспособность других сетевых устройств. Фактическое поведение зависит от функций защиты маршрутизатора, конструкции портов, распределения мощности и системы управления. Защита от перегрузки по току, короткого замыкания и температуры может помочь снизить влияние неисправности отдельной конечной точки.
Общая потребность в мощности должна включать номинальное потребление каждого подключенного ONU, потолочной точки доступа или другой конечной точки PoF. При расчете также следует учитывать пусковую мощность, потери в кабеле, рабочую температуру, будущее расширение и разумный запас прочности. Выбор маршрутизатора только по количеству портов может привести к недостаточной мощности.
Продукты PoF могут поддерживать будущие обновления, если исходная конструкция оставляет достаточную пропускную способность, мощность, порты и возможности управления. Прежде чем заменять конечную точку на более производительную точку доступа ONU или Wi-Fi, убедитесь, что маршрутизатор PoF, кабельная система, бюджет мощности, встроенное ПО и восходящая сеть могут поддерживать новое устройство.
PoF можно использовать в некоторых наружных или промышленных приложениях, но оборудование и кабель должны быть разработаны для реальной среды. Перед развертыванием необходимо оценить температурный диапазон, влажность, пыль, воздействие ультрафиолета, механическое воздействие, молниезащиту, номинал корпуса и защиту разъема. Внутреннее PoF-оборудование не следует устанавливать на открытом воздухе без подтверждения его экологического рейтинга.
Совместимость зависит от конкретного продукта и сетевой архитектуры. Важные факторы включают поддержку EPON, GPON или XPON, интерфейсы Ethernet, функции VLAN, протоколы управления, поведение встроенного ПО, оптические характеристики и требования к подаче питания. HSGQ может оценить существующую информацию о OLT, маршрутизаторе, ONU или коммутаторе, прежде чем рекомендовать совместимую конфигурацию PoF.
Ищете продукты Power over Fiber для FTTx, отелей, кампусов, офисов или других полностью оптических сетевых проектов?
Отправлять HSGQ количество конечных точек, требуемая полоса пропускания, расстояние кабеля, стандарт PON и среда установки. Наша команда может помочь оценить маршрутизатор PoF, потолочную точку доступа, ONU, бюджет мощности и сетевую архитектуру для вашего проекта.
