HSGQ XGS-PON OLT están diseñados para redes de acceso FTTH, FTTx, FTTR, empresariales y de gran ancho de banda de próxima generación. Basados en la tecnología XGS-PON, proporcionan capacidad simétrica de clase 10G ascendente y descendente para aplicaciones que requieren más de lo que el acceso gigabit tradicional puede ofrecer.
El crecimiento del vídeo 8K, la colaboración en la nube, los servicios VR/AR, la transmisión en vivo, el respaldo empresarial y las redes de edificios totalmente ópticas está aumentando la demanda de un mayor ancho de banda ascendente y una menor latencia. XGS-PON proporciona una forma práctica de preparar las redes de acceso para estos requisitos manteniendo al mismo tiempo la distribución óptica pasiva.
La gama HSGQ XGS-PON incluye configuraciones de 1, 2 y 4 puertos, así como modelos combinados GPON/XGS-PON seleccionados.
Un XGS-PON OLT es el dispositivo de oficina central que se utiliza para conectar un proveedor de servicios, una empresa o una red de campus a múltiples ONU u ONT XGS-PON a través de una red óptica pasiva.
A diferencia del acceso GPON tradicional, que utiliza ancho de banda asimétrico, XGS-PON está diseñado para proporcionar velocidades de línea ascendentes y descendentes de aproximadamente 10 Gbps. Este ancho de banda simétrico es útil para aplicaciones donde los usuarios no sólo descargan datos sino que también cargan grandes volúmenes de información.
Los servicios típicos de XGS-PON incluyen:
Banda ancha de alta velocidad
Acceso a la nube empresarial
Copia de seguridad y sincronización en la nube
Transmisión de vídeo 8K
Producción de vídeo en vivo.
Aplicaciones de realidad virtual y realidad aumentada
Interconexión del centro de datos
Backhaul inalámbrico y FTTR
Redes de campus de alta capacidad
Redes de hospitales e instituciones de investigación.
Un OLT XGS-PON de 1 puerto es adecuado para redes de acceso más pequeñas, proyectos FTTH localizados, implementaciones empresariales compactas y actualizaciones de red que requieren una única interfaz PON de alta capacidad.

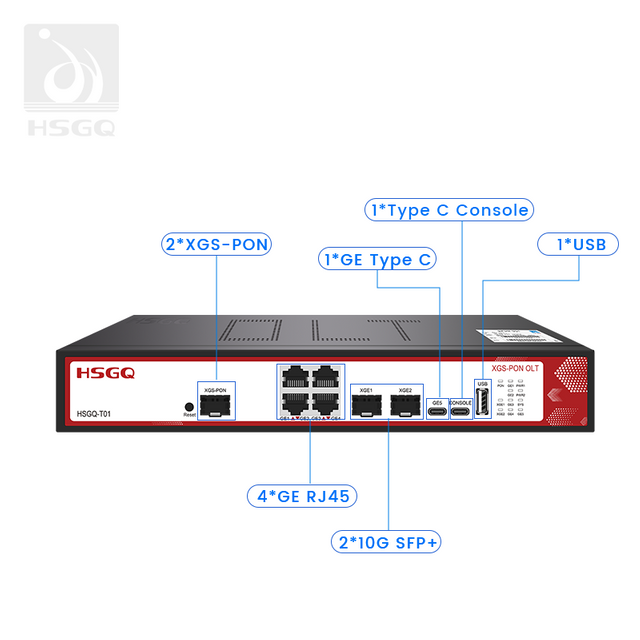

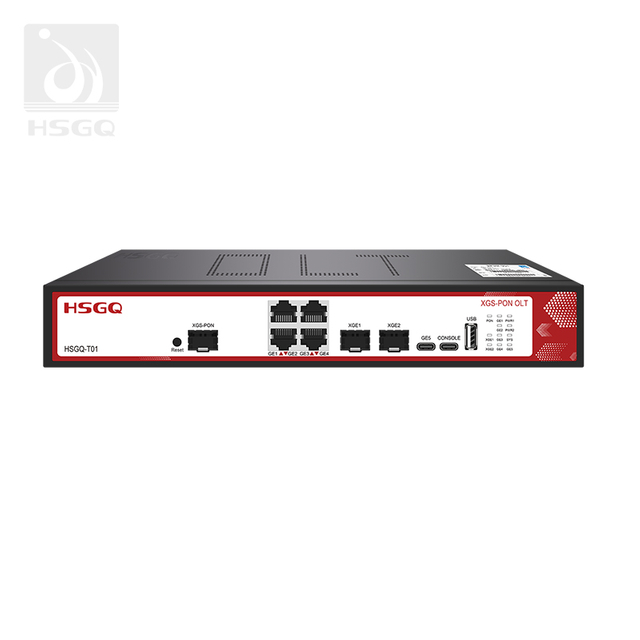

El OLT XGS-PON de 1 puerto para acceso FTTH proporciona acceso XGS-PON/XG-PON con opciones de enlace ascendente Ethernet y 10G SFP+. Está diseñado para operadores e integradores de sistemas que necesitan acceso PON de clase 10G en un chasis compacto.
Para proyectos que requieren una gran capacidad de agregación, un OLT XGS-PON de 1 puerto con múltiples enlaces ascendentes 10G SFP+ puede conectar el lado de acceso PON a una red central o de agregación de mayor capacidad.
El OLT XGS-PON de 1 puerto con 2×10G SFP+ admite la funcionalidad combinada XGS-PON/GPON en la configuración relevante, junto con enlaces ascendentes eléctricos de GE e interfaces 10G SFP+.
Un OLT XGS-PON de 2 puertos proporciona capacidad adicional del lado PON para FTTH multizona, acceso empresarial, edificios inteligentes e implementaciones de WiFi o FTTR.
La gama incluye Modelos OLT XGS-PON de 2 puertos para aplicaciones de enrutador WiFi y modelos diseñados para conexiones directas de fibra. Se debe seleccionar el producto adecuado según la cantidad de usuarios conectados, la capacidad de enlace ascendente requerida y la topología de la red.
Un OLT combinado XGS-PON de 4 puertos está diseñado para redes de acceso de mayor densidad y proyectos de migración de GPON a XGS-PON.

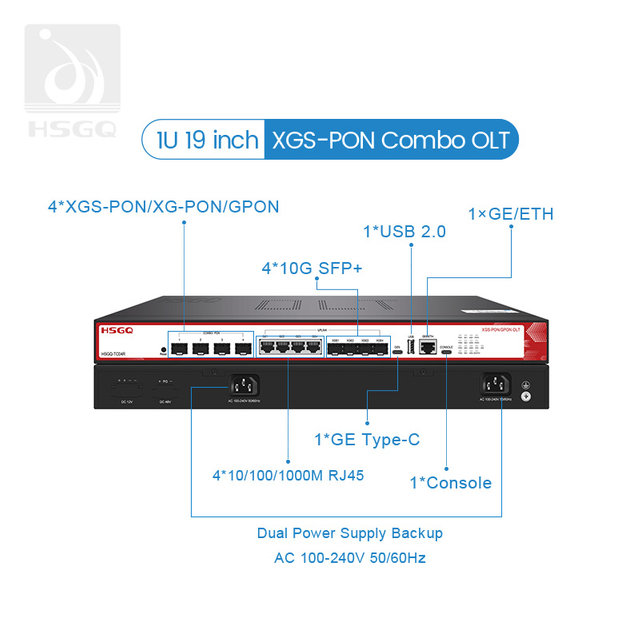

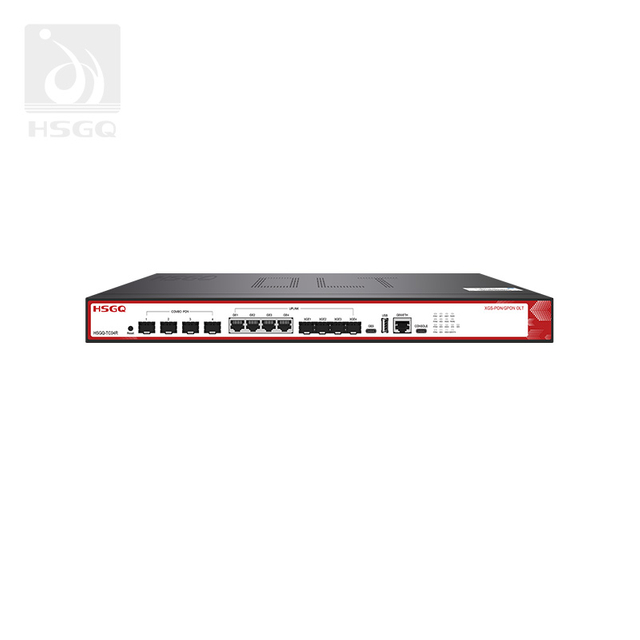

El OLT combinado XGS-PON de 4 puertos con 4×10G SFP+ combina múltiples interfaces PON con opciones de enlace ascendente de alta velocidad. Es adecuado para parques empresariales, grandes edificios, FTTH de alta capacidad y redes de acceso de proveedores de servicios.
XGS-PON proporciona una velocidad de línea nominal de aproximadamente 9,953 Gbps tanto en dirección ascendente como descendente. Esta arquitectura simétrica es útil para aplicaciones donde el tráfico ascendente es tan importante como el tráfico descendente.
En comparación con el acceso de banda ancha tradicional, XGS-PON se adapta mejor a:
Copia de seguridad en la nube a gran escala
Carga de videos de alta definición
Producción y colaboración remotas
Sincronización de archivos empresariales
Aplicaciones en la nube en tiempo real
Backhaul inalámbrico de alta capacidad
Centro de datos y acceso a la nube privada
Entornos FTTR multiusuario
El rendimiento de usuario disponible depende de la cantidad de terminales conectados, las políticas de tráfico, el rendimiento de la ONU, la capacidad del enlace ascendente, la relación de división óptica y la configuración del nivel de servicio. La tarifa de la línea 10G PON no debe considerarse como un ancho de banda garantizado para cada suscriptor individual.
Una de las principales ventajas de los OLT combinados XGS-PON seleccionados es su capacidad para admitir la coexistencia de GPON y XGS-PON en una red de distribución óptica pasiva existente.
Una solución Combo PON puede permitir a los operadores:
Continuar sirviendo a los usuarios GPON existentes
Agregar nuevos suscriptores XGS-PON
Actualice los usuarios seleccionados a un mayor ancho de banda
Reutilizar la fibra óptica pasiva existente
Reducir la necesidad de reconstrucción ODN inmediata
Gestione diferentes generaciones de acceso desde una plataforma
El Configuración OLT combinada GPON/XGS-PON es adecuado para operadores que desean migrar gradualmente en lugar de reemplazar toda la red de acceso GPON de una vez.
La coexistencia real depende de los módulos ópticos, las longitudes de onda, las especificaciones del divisor, el presupuesto óptico, la compatibilidad de ONU y la configuración del ODN existente. Estas condiciones deben verificarse antes del despliegue.
El acceso XGS-PON puede generar mucho más tráfico que las redes PON gigabit tradicionales. Por este motivo, el enlace ascendente OLT debe seleccionarse según el tráfico combinado de todos los puertos PON.
Los modelos HSGQ XGS-PON OLT seleccionados proporcionan:
Puertos de enlace ascendente 10G SFP+
Múltiples interfaces de enlace ascendente 10G
Puertos de enlace ascendente eléctrico GE
Conexión flexible a conmutadores de agregación
Acceso de alta velocidad a redes centrales empresariales
Soporte para agregación de tráfico y redundancia.
Un enlace ascendente 10G SFP+ puede ayudar a reducir los cuellos de botella entre el OLT XGS-PON y la red ascendente. Para los modelos de 2 y 4 puertos, varios enlaces ascendentes de 10G también pueden admitir agregación de enlaces, redundancia de red o rutas de servicio separadas según la configuración.
Los OLT HSGQ XGS-PON utilizan diseños de chasis de metal reforzado para un funcionamiento continuo en salas de red, gabinetes, sitios empresariales y ubicaciones de acceso perimetral.
El diseño del hardware puede incluir:
Chasis de acero engrosado
Conectores chapados en oro
Chips de conmutación de alto rendimiento
Disipadores de calor de aluminio
Gestión inteligente de ventiladores
Formatos de instalación 1U o compactos
Opciones de alimentación de CA y CC en modelos seleccionados
Diseños de energía redundante en modelos seleccionados
La combinación de procesamiento PON de alta velocidad y múltiples enlaces ascendentes 10G crea mayores requisitos térmicos y de energía que un dispositivo GPON básico. Durante la instalación se debe proporcionar ventilación adecuada, espacio en el gabinete, conexión a tierra y protección eléctrica.
Los OLT HSGQ XGS-PON admiten funciones centralizadas de configuración y mantenimiento a través de diferentes interfaces de gestión.
Según el modelo, los métodos de gestión admitidos pueden incluir:
CLI
WEB
SNMP/NMS
Gestión de la nube
Acceso a la consola tipo C
Actualización de firmware
Gestión de alarmas y registros.
Monitoreo de dispositivos
Descubrimiento y autorización de la ONU
Monitoreo de parámetros ópticos
La configuración del producto HSGQ-T01 admite la gestión de la nube a través de la plataforma EDMS, lo que permite a los administradores de red revisar el estado del dispositivo, monitorear alarmas, configurar servicios y realizar mantenimiento remoto.
Las redes XGS-PON suelen ofrecer múltiples servicios de gran ancho de banda a través de una infraestructura compartida. Los modelos HSGQ proporcionan funciones de gestión de tráfico y servicios para redes empresariales, de operadores, de campus y FTTR.
Según el producto, las funciones admitidas pueden incluir:
Administrador de bases de datos flexible
Control de tráfico ascendente y descendente
Transmisión transparente VLAN
Traducción de VLAN
Qin Q
Términos de servicio IP e IEEE 802.1Q
Agregación portuaria
Conformación del tráfico
Descubrimiento y autorización automáticos de la ONU
Detección de bucle
Gestión de multidifusión y espionaje IGMP
ACL y calidad de servicio
Aislamiento de puerto
DHCP
Enrutamiento estático
OSPF
ROTURA
VRRP
PIM
Soporte IPv4 e IPv6
El conjunto de funciones exacto varía según el modelo. Antes de realizar el pedido, compare las funciones requeridas de Capa 2 y Capa 3 con la configuración del producto y la arquitectura de red planificada.
XGS-PON es una opción práctica para los operadores que necesitan aumentar el ancho de banda de acceso sin reemplazar repetidamente la plataforma OLT completa.
Una actualización por etapas puede seguir este proceso:
Revisar el presupuesto óptico y ODN de GPON actual.
Confirme la compatibilidad del divisor, la fibra, el conector y la longitud de onda.
Seleccione un OLT combinado si los usuarios de GPON y XGS-PON necesitan coexistir.
Continúe utilizando las ONU GPON existentes cuando sean compatibles.
Agregue ONU XGS-PON para suscriptores de gran ancho de banda.
Aumente el ancho de banda del enlace ascendente con interfaces 10G SFP+.
Supervise el tráfico y actualice usuarios adicionales a medida que aumenta la demanda.
Este enfoque puede ayudar a reducir el impacto financiero y operativo de un reemplazo completo de la red y, al mismo tiempo, proporcionar un camino hacia el acceso simétrico a 10G.
Los parques empresariales a menudo requieren un gran ancho de banda ascendente para aplicaciones en la nube, videoconferencias, copias de seguridad de datos, sistemas de seguridad y plataformas de software centralizadas. XGS-PON puede proporcionar acceso a fibra de alta capacidad en múltiples edificios.
Es posible que los hospitales, universidades e instituciones de investigación necesiten transmitir imágenes médicas de gran tamaño, datos de investigación, vídeos de alta resolución y tráfico de colaboración en tiempo real. El acceso simétrico 10G puede soportar estos flujos de datos de gran volumen.
Los entornos de producción, transmisión y transmisión en vivo de video requieren un gran ancho de banda ascendente para cargar y distribuir archivos de video de gran tamaño. XGS-PON puede admitir acceso óptico de alta velocidad entre áreas de producción, sistemas de almacenamiento y plataformas en la nube.
XGS-PON puede proporcionar acceso a fibra de alta capacidad para FTTR, edificios inteligentes, redes inalámbricas de alta densidad y servicios integrados de edificios.
Para comunidades residenciales premium y paquetes de banda ancha de alto ancho de banda, XGS-PON puede admitir acceso multigigabit, juegos en la nube, contenido 8K y uso simultáneo por muchos dispositivos.
XGS-PON se puede utilizar en escenarios seleccionados de acceso empresarial y de borde donde múltiples sitios, plataformas en la nube o sistemas de datos distribuidos requieren conectividad de fibra de alta velocidad.
Antes de seleccionar una OLT XGS-PON, evalúe la red de acceso completa en lugar de solo la velocidad 10G anunciada.
Los factores de selección importantes incluyen:
Número de puertos XGS-PON
Necesidad de operación combinada GPON/XGS-PON
Número de usuarios conectados
Relación de división óptica requerida
Compatibilidad ODN existente
Compatibilidad XGS-PON ONU
Capacidad de enlace ascendente 10G SFP+ requerida
Funciones de capa 2 y capa 3
Gestión en la nube o local
Redundancia de energía
Entorno de instalación
Crecimiento del tráfico esperado
Necesidad de acceso FTTR, empresarial, backhaul móvil o residencial
Un modelo de 1 puerto puede ser adecuado para una actualización compacta o localizada. Un modelo de 2 puertos puede dar servicio a múltiples zonas de acceso, mientras que un OLT combinado de 4 puertos es más adecuado para redes de mayor densidad y migración de GPON a XGS-PON.
GPON normalmente proporciona ancho de banda asimétrico, con una velocidad descendente más alta que la velocidad ascendente. XGS-PON está diseñado para acceso ascendente y descendente simétrico de clase 10G, lo que lo hace más adecuado para respaldo en la nube, producción de video, colaboración empresarial y otras aplicaciones con altos requisitos de carga.
En muchos casos, una solución combinada XGS-PON/GPON puede reutilizar la red de distribución óptica pasiva existente. Sin embargo, se deben verificar los divisores ODN, la pérdida de fibra, el presupuesto óptico, las longitudes de onda, los tipos de ONU y los módulos PON antes de la implementación.
Un Combo PON OLT admite acceso GPON y XGS-PON a través de una plataforma compartida o arquitectura óptica compatible. Permite que los suscriptores GPON existentes permanezcan conectados mientras los nuevos usuarios migran a servicios XGS-PON de mayor velocidad.
La capacidad del usuario depende de la cantidad de puertos PON, la relación de división, el presupuesto óptico, la configuración de ONU y el modelo. Los modelos HSGQ seleccionados admiten una relación de división de hasta 1:128 y hasta 128 usuarios por puerto PON. La capacidad de despliegue real debe confirmarse según el diseño del proyecto.
No. Las velocidades de subida y bajada de aproximadamente 10 Gbps son velocidades de línea PON compartidas por las ONU conectadas. El ancho de banda real del usuario depende de la relación de división, las políticas de tráfico, la capacidad de la ONU, la capacidad del enlace ascendente y el plan de servicio.
Se recomienda encarecidamente un enlace ascendente 10G SFP+ cuando el OLT presta servicios a múltiples puertos PON de alto ancho de banda o se conecta a una red de agregación de alta capacidad. Una implementación más pequeña de 1 puerto puede tener diferentes requisitos de enlace ascendente según el tráfico esperado.
Sí. XGS-PON puede proporcionar acceso óptico de alta capacidad para redes FTTR, especialmente cuando varias habitaciones, puntos de acceso WiFi o servicios de edificios inteligentes requieren un alto ancho de banda agregado y un sólido rendimiento ascendente.
El precio depende de la cantidad de puertos PON, el diseño combinado o XGS-PON puro, el número de enlaces ascendentes 10G SFP+, la capacidad de ONU, los módulos ópticos, la gestión de la nube, las funciones de capa 3, la redundancia de energía y el diseño del chasis. Una cotización completa debe incluir los puertos PON requeridos, la relación de división, el ancho de banda del enlace ascendente, el tipo de ONU y las condiciones ODN existentes.
