L'extension de la fibre optique jusqu'aux plafonds, aux pièces et aux zones de service éloignées résout le problème des données, mais les points finaux actifs ont toujours besoin d'une source d'alimentation pratique. PoF comble cette lacune en combinant la connectivité optique avec la fourniture d'énergie à distance, réduisant ainsi la dépendance vis-à-vis des prises à proximité et des longs trajets en cuivre. Le choix de la bonne architecture dépend cependant de la place de chaque appareil. Un routeur PoF gère la distribution centralisée, un PoF ONU convertit la liaison distante en sorties Ethernet ou PoE, et les déploiements de fibre optique PoF pour plafond AP prennent en charge une couverture sans fil directe. Comprendre ces rôles aide les planificateurs à faire correspondre les exigences en matière de topologie, de capacité et de point de terminaison avant l'installation.
Une liaison typique commence au niveau de l'OLT ou d'une autre liaison montante PON, puis atteint un routeur PoF central. Les câbles hybrides optiques-électriques partent de ce point vers des ONU distantes ou des points d'accès montés au plafond. L'élément fibre transporte le trafic GPON ou EPON, tandis que l'élément conducteur fournit la tension requise par le point final. La combinaison de ces chemins dans un seul assemblage de câbles élimine le besoin d'un adaptateur local distinct à chaque terminal.
L'unité centrale ne doit pas être confondue avec un routeur Wi-Fi domestique. Ici, il se comporte comme une plate-forme de distribution optique alimentée qui accepte la connexion PON en amont, divise le service en plusieurs branches et alimente les points de terminaison compatibles. Le F32R intègre une unité de distribution optique 1+32 canaux avec 32 sorties PoF et une connexion en cascade. Il prend en charge des liaisons jusqu'à 300 mètres dans des conditions de déploiement compatibles.
Le premier chemin de point de terminaison s'étend directement du routeur PoF à un point d'accès de plafond. Cela fonctionne bien lorsque l'emplacement distant a principalement besoin d'un service sans fil, car l'accès optique, la réception d'alimentation à distance et le Wi-Fi sont combinés dans un seul appareil. Moins de boîtiers sont installés au-dessus du plafond et aucune ONU séparée n'est requise uniquement pour alimenter le point d'accès.
Le deuxième chemin place une PoF ONU entre l'unité centrale et l'équipement Ethernet conventionnel. Cet arrangement est plus flexible lorsque la zone distante nécessite des caméras, des téléphones IP, un contrôle d'accès, un point d'accès séparé ou plusieurs ports filaires. La distance à elle seule ne doit pas déterminer la conception. La question décisive est de savoir quels services et interfaces doivent être disponibles une fois que le câble hybride atteint le point final.
Le routeur PoF doit se trouver dans la salle d'équipement, le rack ou tout autre emplacement contrôlé. Il reçoit le flux PON, le divise en liaisons distantes et alloue l'énergie entre ces branches. La centralisation réduit la dépendance à l'égard de prises dispersées et simplifie l'alimentation de secours, la planification de la charge et la maintenance des succursales.
Le nombre de ports n’est qu’un facteur de sélection. Les concepteurs doivent également vérifier la puissance par branche, la capacité totale, la distance prise en charge, le mode optique, les limites environnementales et les besoins en cascade. Le F32R comprend 32 sorties PoF SC, une entrée PON, une sortie en cascade, jusqu'à 80 W par branche et une limite totale de 800 W. Il convient aux aménagements denses d'hôtels, de campus, de parcs ou de surveillance.
Un PoF ONU termine la connexion optique et présente des interfaces standard pour les appareils en aval. Il relie le réseau fédérateur entièrement optique et le segment Ethernet final, agissant parfois également comme équipement d'alimentation PoE. Le modèle correct dépend principalement du nombre de points finaux et de la demande de puissance.
Pour une branche à un seul appareil, le HSGQ-F100P fournit une interface Gigabit RJ45 avec une sortie PoE+ jusqu'à 30 W. Il prend en charge l'auto-adaptation GPON/EPON, accepte une entrée PoF de 48 à 57 V et prend en charge une distance de liaison hybride maximale de 300 mètres dans les configurations compatibles. La consommation de son appareil reste inférieure à 10 W, ce qui doit être inclus dans le budget électrique de l'agence.

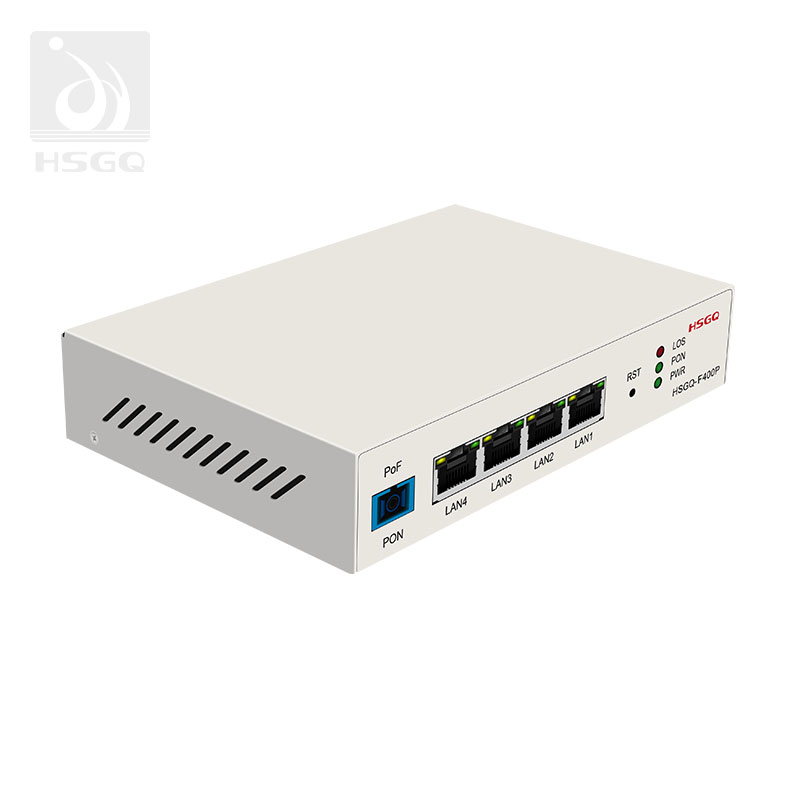

Lorsque plusieurs appareils partagent une zone, le HSGQ-F400P propose quatre ports Gigabit RJ45. Il prend en charge la sortie IEEE 802.3af/at, jusqu'à 30 W par port et jusqu'à 120 W au total, ainsi que l'adaptation GPON/EPON et l'entrée 48-57 V. Cette configuration peut desservir un point d'accès, des caméras, des téléphones ou d'autres équipements alimentés sans commutateur séparé, à condition que la branche en amont supporte la charge combinée.
Un point d'accès de plafond combine l'accès optique, la réception d'alimentation à distance et la couverture sans fil dans un seul boîtier. Il convient aux endroits où le Wi-Fi est principal et les ports filaires supplémentaires sont secondaires. Le placement peut suivre le plan radiofréquence au lieu de la prise la plus proche.

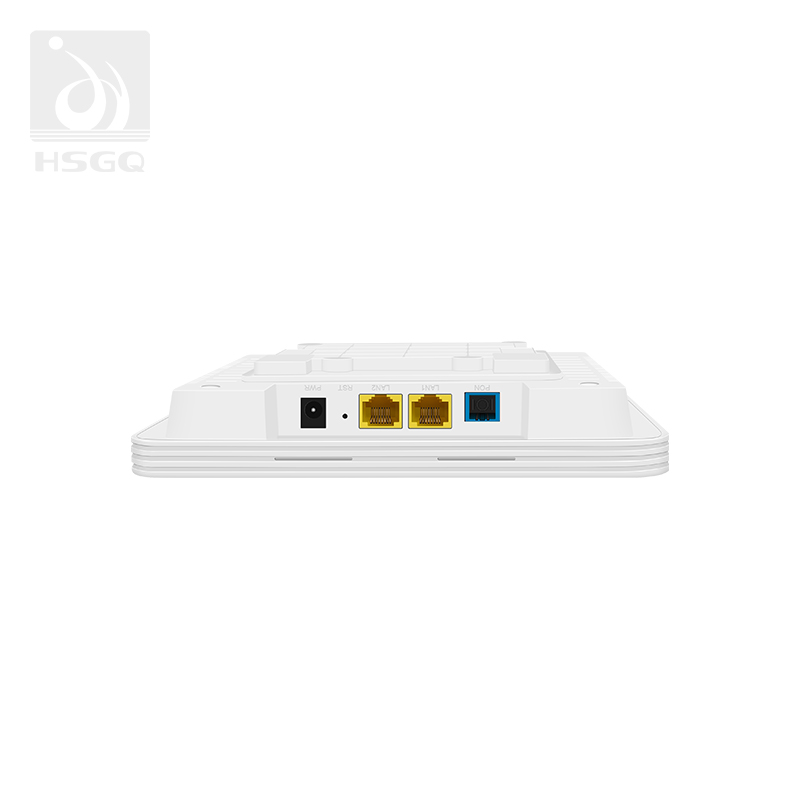

Le F881 prend en charge la fibre optique PoF pour le déploiement de points d'accès au plafond. Il combine le Wi-Fi 6 AX3000, un port LAN Gigabit, une interface 2,5GE, une adaptation GPON/EPON et une télémaintenance OMCI/TR-069. Il prend également en charge l'alimentation par câble hybride et une distance de transmission allant jusqu'à 300 mètres. L'appareil agit donc comme un point de terminaison sans fil direct plutôt que comme une ONU qui alimente simplement un autre point d'accès.
Les hôtels, les écoles, les bureaux, les zones commerciales et les lieux de conférence ont souvent besoin de points d'accès répartis sur les plafonds et les couloirs. Un point d'extrémité direct au plafond maintient l'installation compacte car un câble hybride remplace un accès fibre séparé, une ONU locale, un adaptateur secteur et un câble de données supplémentaire. Cet agencement convient aux bureaux, écoles, centres commerciaux, hôtels et autres espaces intérieurs nécessitant plusieurs points d'accès distribués.
La principale raison de choisir cette disposition est la liberté de placement. La conception sans fil dépend du chevauchement de la couverture, de la densité des utilisateurs, de l'itinérance, de la planification des canaux, des matériaux de construction et des interférences, dont aucun ne correspond nécessairement aux prises existantes. Un point d'accès direct peut être installé là où l'enquête RF l'exige tout en conservant une alimentation centralisée et une liaison optique. Le retrait d'un adaptateur séparé réduit également les composants côté plafond.
Cette architecture a encore des limites. Si le même emplacement doit connecter plusieurs caméras, téléphones, lecteurs de contrôle d'accès ou postes de travail, un point d'accès intégré peut ne pas offrir suffisamment d'interfaces. Une ONU PoF est alors le meilleur point de terminaison car elle peut distribuer Ethernet ou PoE localement. L’option directe doit être sélectionnée pour les zones sans fil, pas simplement parce qu’elle utilise moins d’appareils.
Un appareil ou plusieurs appareils : choisissez le nombre de ports ONU
Une ONU à port unique s'adapte à une branche avec un point final défini, tel qu'un point d'accès, une caméra, un terminal de contrôle d'accès ou une passerelle compacte. La conception maintient la fibre et l'alimentation à distance centralisées tout en préservant une connexion RJ45 standard au niveau de l'appareil final. Il permet également à l'ONU et aux équipements en aval d'être mis à niveau séparément.
Un modèle à quatre ports convient à plusieurs appareils dans la même pièce, armoire, nœud de couloir ou position de surveillance. Un PoF ONU peut fournir des connexions locales pour un point d'accès, des caméras, des téléphones ou tout autre équipement alimenté, réduisant ainsi le nombre de terminaux optiques. Cette commodité crée cependant une dépendance partagée, car une panne d’ONU peut affecter l’ensemble du cluster local.
Le nombre de ports doit être associé à une estimation réaliste de la charge. Quatre ports évalués à 30 W chacun ne garantissent pas que chaque branche peut fournir 120 W après prise en compte de la perte de câble, de la consommation de l'ONU et de l'allocation centrale. Une expansion future pourrait justifier des ports inutilisés, mais la capacité inutilisée devrait être planifiée plutôt que supposée. Le meilleur point de terminaison correspond à la combinaison réelle d’appareils, à leur criticité et à leur chemin de croissance.
La portée publiée est une limite de conception et non une promesse universelle. Les F32R, F100P et F881 prennent en charge des distances de transmission allant jusqu'à 300 mètres, mais le résultat obtenu dépend du câble compatible, de la résistance des conducteurs, des connecteurs, de la charge et des conditions d'installation. Mesurez les contremarches, les boucles de service, l’entrée des armoires et les détours plutôt que la distance en ligne droite.
Les pertes optiques et électriques doivent être vérifiées séparément. Le chemin de la fibre est régi par la puissance de l'émetteur, la sensibilité du récepteur, les séparateurs, les connecteurs et les épissures, tandis que le chemin de puissance dépend du calibre du conducteur, de la longueur, du courant, de la chute de tension et de la température. Une branche peut dépasser le budget optique mais fournir néanmoins une tension insuffisante en cas de charge de pointe. Confirmez le format du connecteur PoF, la polarité, la valeur nominale du câble, le rayon de courbure et la méthode de terminaison avant l'installation.
Commencez par le fonctionnement réel et la demande maximale de chaque point d'accès, caméra, téléphone ou contrôleur. Ajoutez la propre consommation de l'ONU ou du point d'accès intégré, puis tenez compte de la perte de câble et d'une réserve d'ingénierie. Travailler en arrière à partir du point final le plus éloigné expose la branche limitante probable.
Alimentation centrale requise ≥ charge du point final + consommation du terminal distant + perte de câble + réserve
Une puissance nominale de sortie PoE de 30 W décrit la limite de l'interface en aval, pas nécessairement la puissance restante à l'extrémité de chaque longue branche. Le F100P consomme moins de 10 W, tandis que le F881 consomme moins de 12 W ; ces charges internes réduisent la marge disponible. Le F400P peut fournir jusqu'à 120 W au total, mais son alimentation en amont, la taille de son conducteur et son allocation centrale doivent répondre à cette demande.
La compatibilité électrique à elle seule ne garantit pas un réseau fonctionnel. L'OLT, le routeur PoF, l'ONU et le point d'accès de plafond doivent se mettre d'accord sur le mode PON, les niveaux optiques, l'approvisionnement et la gestion. Les F32R, F100P, F400P et F881 prennent en charge l'auto-adaptation GPON/EPON, mais l'interopérabilité doit toujours être vérifiée dans l'environnement OLT prévu.
Utilisez un dossier de succursale avant de commander du matériel :
● Compatibilité réseau : mode PON, profil OLT, budget optique, VLAN, multidiffusion, IPv4/IPv6 et provisionnement
● Distance et câblage : longueur d'acheminement, type de câble, calibre du conducteur, connecteurs, épissures, rayon de courbure et environnement
● Alimentation du point final : consommation normale, consommation de pointe, consommation des bornes, chute de tension et réserve
● Capacité du port : exigence de 1GE ou 2,5GE, demande PoE ou PoE+, limite par port et limite totale
● Gestion et maintenance : OMCI, TR-069, accès cloud ou local, contrôle du débit, étiquetage, méthode de redémarrage et extension
La bande passante doit être vérifiée à chaque point de conversion. Un réseau alimenté par fibre optique peut toujours être limité par un port utilisateur 1GE, un profil de service PON, un point de terminaison plus lent ou une capacité sans fil réelle. Les fonctions de gestion telles que le provisionnement à distance, la gestion des VLAN, les limites de débit et l'isolation des pannes déterminent également si l'installation reste maintenable. Créez la nomenclature finale à partir d'un calendrier branche par branche plutôt que d'un nombre approximatif d'appareils.
Un réseau PoF pratique dépend de l'adaptation de chaque appareil à son rôle plutôt que du choix de l'équipement uniquement en fonction du nombre de ports. Le routeur PoF gère la distribution centralisée, le PoF ONU convertit la liaison optique distante en Ethernet ou PoE, et la fibre optique PoF pour les déploiements de points d'accès au plafond apporte l'alimentation et l'accès sans fil directement au point de couverture. Shenzhen HS Fiber Communication Equipment CO., LTD. fournit ces options d'appareil pour différentes positions du réseau, aidant ainsi les planificateurs à réduire le câblage électrique local, à simplifier le déploiement des terminaux et à créer des configurations mieux adaptées aux exigences réelles en matière de distance, de capacité et de point de terminaison.
R : PoF combine la transmission optique de données avec la fourniture d'énergie à distance via une connexion hybride compatible, permettant aux appareils actifs de fonctionner sans prise à proximité ni adaptateur secteur séparé.
R : Un routeur PoF distribue la connectivité PON et l'alimentation centralisée sur plusieurs succursales. Un PoF ONU termine une branche et fournit des ports Ethernet ou PoE pour les appareils connectés.
R : Oui. Un point d'accès de plafond compatible peut recevoir un accès au réseau et une alimentation de fonctionnement via le câble hybride, réduisant ainsi le besoin d'une prise, d'un adaptateur ou d'un passage de cuivre séparé à proximité.
R : La portée dépend de la résistance des câbles, des connecteurs, de la demande des points finaux et de la capacité de réserve. Les configurations compatibles de routeur PoF, d'ONU et de point d'accès au plafond peuvent prendre en charge des distances allant jusqu'à 300 mètres.
R : Utilisez un modèle à port unique pour un point d'accès, une caméra ou une passerelle. Choisissez quatre ports lorsque plusieurs appareils à proximité partagent une branche et que le budget d'alimentation disponible les prend en charge.
