A extensão da fibra até tetos, salas e áreas de serviço remotas resolve o problema de dados, mas os terminais ativos ainda precisam de uma fonte prática de energia. O PoF aborda essa lacuna combinando conectividade óptica com fornecimento remoto de energia, reduzindo a dependência de tomadas próximas e longos percursos de cobre. A escolha da arquitetura certa, entretanto, depende de onde cada dispositivo pertence. Um roteador PoF lida com a distribuição centralizada, um PoF ONU converte o link remoto em saídas Ethernet ou PoE, e as implantações de fibra óptica PoF para AP de teto suportam cobertura sem fio direta. A compreensão dessas funções ajuda os planejadores a atender aos requisitos de topologia, capacidade e endpoint antes da instalação.
Um link típico começa no OLT ou em outro uplink PON e então chega a um roteador PoF central. Os cabos híbridos óptico-elétricos ramificam-se desse ponto em direção a ONUs remotas ou APs montados no teto. O elemento de fibra transporta tráfego GPON ou EPON, enquanto o elemento condutor fornece a tensão exigida pelo terminal. A combinação desses caminhos em um conjunto de cabos elimina a necessidade de um adaptador local separado em cada terminal.
A unidade central não deve ser confundida com um roteador Wi-Fi doméstico. Aqui, ele se comporta como uma plataforma de distribuição óptica alimentada que aceita a conexão PON upstream, divide o serviço em várias ramificações e alimenta terminais compatíveis. O F32R integra uma unidade de distribuição óptica de 1+32 canais com 32 saídas PoF e conexão em cascata. Suporta links de até 300 metros em condições de implantação compatíveis.
O primeiro caminho do endpoint vai diretamente do roteador PoF para um AP de teto. Funciona bem quando o local remoto precisa principalmente de serviço sem fio porque o acesso óptico, a recepção remota de energia e o Wi-Fi são combinados em um único dispositivo. Menos caixas são instaladas acima do teto e nenhuma ONU separada é necessária apenas para alimentar o AP.
O segundo caminho coloca uma ONU PoF entre a unidade central e o equipamento Ethernet convencional. Esse arranjo é mais flexível quando a zona remota precisa de câmeras, telefones IP, controle de acesso, um AP separado ou diversas portas com fio. A distância por si só não deve determinar o projeto. A questão decisiva é quais serviços e interfaces devem estar disponíveis depois que o cabo híbrido chegar ao terminal.
O roteador PoF pertence à sala de equipamentos, rack ou outro local controlado. Ele recebe a alimentação PON, divide-a em links remotos e aloca energia entre essas ramificações. A centralização reduz a dependência de tomadas dispersas e simplifica a energia de reserva, o planejamento de carga e a manutenção das filiais.
A contagem de portas é apenas um fator de seleção. Os projetistas também devem verificar a potência por ramificação, a capacidade total, a distância suportada, o modo óptico, os limites ambientais e as necessidades de cascata. O F32R inclui 32 saídas PoF SC, uma entrada PON, uma saída em cascata, até 80 W por ramal e um limite total de 800 W. É adequado para layouts densos de hotéis, campus, parques ou vigilância.
Uma ONU PoF encerra a conexão óptica e apresenta interfaces padrão para dispositivos downstream. Ele faz a ponte entre o backbone totalmente óptico e o segmento Ethernet final, às vezes também atuando como equipamento de fonte de energia PoE. O modelo correto depende principalmente da contagem de endpoints e da demanda de energia.
Para uma ramificação de um dispositivo, o HSGQ-F100P fornece uma interface Gigabit RJ45 com saída PoE+ de até 30 W. Ele suporta autoadaptação GPON/EPON, aceita entrada PoF de 48–57 V e suporta uma distância máxima de link híbrido de 300 metros em configurações compatíveis. O consumo do seu aparelho permanece abaixo de 10 W, que deve ser incluído no orçamento de energia da filial.

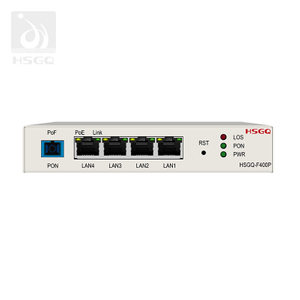

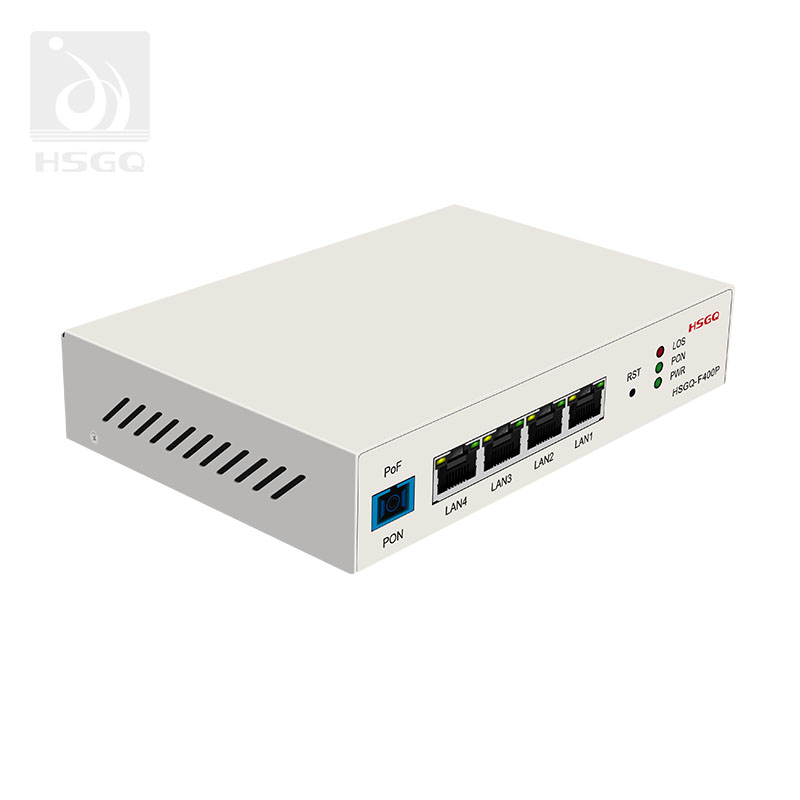

Onde vários dispositivos compartilham uma zona, o HSGQ-F400P oferece quatro portas Gigabit RJ45. Ele suporta saída IEEE 802.3af/at, até 30 W por porta e até 120 W no total, juntamente com adaptação GPON/EPON e entrada de 48–57 V. Este layout pode servir um AP, câmeras, telefones ou outros equipamentos alimentados sem um switch separado, desde que a ramificação upstream sustente a carga combinada.
Um AP de teto combina acesso óptico, recepção remota de energia e cobertura sem fio em um único gabinete. É adequado para locais onde o Wi-Fi é primário e as portas com fio extras são secundárias. A colocação pode seguir o plano de radiofrequência em vez da tomada mais próxima.
O F881 suporta fibra óptica PoF para implantação de AP de teto. Ele combina AX3000 Wi-Fi 6, uma porta LAN Gigabit, uma interface 2.5GE, adaptação GPON/EPON e manutenção remota OMCI/TR-069. Ele também suporta entrada de energia com cabo híbrido e uma distância de transmissão de até 300 metros. O dispositivo, portanto, atua como um terminal sem fio direto, em vez de uma ONU que apenas alimenta outro AP.
Hotéis, escolas, escritórios, áreas comerciais e locais de conferências muitas vezes precisam de APs espalhados por tetos e corredores. Um terminal direto no teto mantém a instalação compacta porque um cabo híbrido substitui o acesso de fibra separado, uma ONU local, um adaptador de energia e um cabo de dados adicional. Esse arranjo é adequado para escritórios, escolas, shopping centers, hotéis e outros espaços internos que exigem vários APs distribuídos.
A razão mais forte para escolher este layout é a liberdade de posicionamento. O design sem fio depende da sobreposição de cobertura, da densidade de usuários, do roaming, do planejamento de canais, dos materiais de construção e da interferência, nenhum dos quais necessariamente alinhado com as tomadas existentes. Um AP direto pode ser instalado onde a pesquisa de RF exigir, mantendo a energia centralizada e o backhaul óptico. A remoção de um adaptador separado também reduz os componentes do lado do teto.
Essa arquitetura ainda tem limites. Se o mesmo local precisar conectar diversas câmeras, telefones, leitores de controle de acesso ou estações de trabalho, um AP integrado poderá não oferecer interfaces suficientes. Um PoF ONU é então o melhor endpoint porque pode distribuir Ethernet ou PoE localmente. A opção direta deve ser selecionada para zonas sem fio, e não simplesmente porque usa menos dispositivos.
Um dispositivo ou vários dispositivos: escolha a contagem de portas ONU
Uma ONU de porta única se adapta a uma ramificação com um terminal definido, como um AP, câmera, terminal de controle de acesso ou gateway compacto. O design mantém a fibra e a alimentação remota centralizadas, preservando ao mesmo tempo uma conexão RJ45 padrão no dispositivo final. Também permite que a ONU e o equipamento downstream sejam atualizados separadamente.
Um modelo de quatro portas é adequado para vários dispositivos na mesma sala, gabinete, nó de corredor ou posição de vigilância. Uma ONU PoF pode fornecer conexões locais para um AP, câmeras, telefones ou outros equipamentos alimentados, reduzindo o número de terminais ópticos. Essa conveniência cria uma dependência compartilhada, entretanto, porque uma falha da ONU pode afetar todo o cluster local.
A contagem de portas deve ser combinada com uma estimativa de carga realista. Quatro portas classificadas em 30 W cada não garantem que cada filial possa fornecer 120 W após a perda do cabo, o consumo da ONU e a alocação central serem considerados. A expansão futura pode justificar portos sobressalentes, mas a capacidade não utilizada deve ser planeada e não assumida. O melhor endpoint corresponde ao mix real de dispositivos, à criticidade e ao caminho de crescimento.
O alcance publicado é um limite de design, não uma promessa universal. O F32R, F100P e F881 suportam distâncias de transmissão de até 300 metros, mas o resultado alcançado depende do cabo compatível, resistência do condutor, conectores, carga e condições de instalação. Meça risers, circuitos de serviço, entrada de gabinete e desvios em vez de distâncias em linha reta.
As perdas ópticas e elétricas devem ser verificadas separadamente. O caminho da fibra é governado pela potência do transmissor, sensibilidade do receptor, divisores, conectores e emendas, enquanto o caminho da energia depende da bitola do condutor, comprimento, corrente, queda de tensão e temperatura. Uma ramificação pode ultrapassar o orçamento óptico, mas ainda fornecer tensão insuficiente sob carga de pico. Confirme o formato do conector PoF, a polaridade, a classificação do cabo, o raio de curvatura e o método de terminação antes da instalação.
Comece com a operação real e a demanda de pico de cada AP, câmera, telefone ou controlador. Adicione o consumo próprio da ONU ou do AP integrado e, em seguida, leve em conta a perda do cabo e uma reserva de engenharia. Trabalhar para trás a partir do ponto final mais distante expõe o provável ramo limitante.
Energia central necessária ≥ carga do terminal + consumo do terminal remoto + perda de cabo + reserva
Uma classificação de saída PoE de 30 W descreve o limite da interface downstream, não necessariamente a energia restante no final de cada ramificação longa. O F100P consome menos de 10 W, enquanto o F881 consome menos de 12 W; essas cargas internas reduzem a margem disponível. O F400P pode fornecer até 120 W no total, mas seu fornecimento upstream, tamanho do condutor e alocação central devem sustentar essa demanda.
A compatibilidade de energia por si só não garante uma rede funcional. O OLT, o roteador PoF, a ONU e o AP de teto devem concordar com o modo PON, níveis ópticos, provisionamento e gerenciamento. O F32R, F100P, F400P e F881 suportam autoadaptação GPON/EPON, mas a interoperabilidade ainda deve ser verificada no ambiente OLT pretendido.
Use um registro de filial antes de solicitar equipamentos:
● Compatibilidade de rede: modo PON, perfil OLT, orçamento óptico, VLANs, multicast, IPv4/IPv6 e provisionamento
● Distância e cabeamento: comprimento roteado, tipo de cabo, bitola do condutor, conectores, emendas, raio de curvatura e ambiente
● Potência final: Consumo normal, consumo de pico, consumo terminal, queda de tensão e reserva
● Capacidade da porta: requisito de 1GE ou 2,5GE, demanda de PoE ou PoE+, limite por porta e limite total
● Gerenciamento e manutenção: OMCI, TR-069, acesso local ou na nuvem, controle de taxa, rotulagem, método de reinicialização e expansão
A largura de banda deve ser verificada em cada ponto de conversão. Uma rede alimentada por fibra ainda pode ser limitada por uma porta de usuário 1GE, perfil de serviço PON, endpoint mais lento ou capacidade sem fio real. Funções de gerenciamento como provisionamento remoto, manipulação de VLAN, limites de taxa e isolamento de falhas também determinam se a instalação permanece passível de manutenção. Crie a lista final de materiais a partir de uma programação filial por filial, em vez de uma contagem aproximada de dispositivos.
Uma rede PoF prática depende da correspondência de cada dispositivo com sua função, em vez de escolher o equipamento apenas pela contagem de portas. O roteador PoF lida com a distribuição centralizada, o PoF ONU converte o link óptico remoto em Ethernet ou PoE, e a fibra óptica PoF para implantações de AP de teto leva energia e acesso sem fio diretamente ao ponto de cobertura. Shenzhen HS Fiber Communication Equipment CO., LTD. fornece essas opções de dispositivos para diferentes posições de rede, ajudando os planejadores a reduzir a fiação de energia local, simplificar a implantação de terminais e criar layouts que melhor se adaptem aos requisitos reais de distância, capacidade e endpoint.
R: PoF combina transmissão óptica de dados com fornecimento remoto de energia por meio de uma conexão híbrida compatível, permitindo que dispositivos ativos operem sem uma tomada próxima ou adaptador de energia separado.
R: Um roteador PoF distribui conectividade PON e energia centralizada em várias filiais. Uma ONU PoF termina uma ramificação e fornece portas Ethernet ou PoE para dispositivos conectados.
R: Sim. Um ponto de acesso de teto compatível pode receber acesso à rede e energia operacional por meio do cabo híbrido, reduzindo a necessidade de uma tomada próxima, adaptador ou passagem de cobre separada.
R: O alcance depende da resistência do cabo, dos conectores, da demanda do terminal e da capacidade de reserva. Configurações compatíveis de roteador PoF, ONU e AP de teto podem suportar distâncias de até 300 metros.
R: Use um modelo de porta única para um AP, câmera ou gateway. Escolha quatro portas quando vários dispositivos próximos compartilharem uma ramificação e o orçamento de energia disponível os suportar.
