Прокладка оптоволокна до потолков, помещений и удаленных зон обслуживания решает проблему передачи данных, но активным конечным точкам по-прежнему требуется практичный источник питания. PoF устраняет этот пробел, сочетая оптическое соединение с удаленной подачей электроэнергии, уменьшая зависимость от близлежащих розеток и длинных медных трасс. Однако выбор правильной архитектуры зависит от того, где находится каждое устройство. Маршрутизатор PoF обеспечивает централизованное распределение, PoF ONU преобразует удаленный канал в выходы Ethernet или PoE, а оптическое волокно PoF для развертывания потолочных точек доступа поддерживает прямое беспроводное покрытие. Понимание этих ролей помогает планировщикам сопоставить требования к топологии, емкости и конечным точкам перед установкой.
Типичный канал начинается с OLT или другого восходящего канала PON, а затем достигает центрального маршрутизатора PoF. Оптико-электрические гибридные кабели разветвляются от этой точки к удаленным ONU или точкам доступа, установленным на потолке. Оптоволоконный элемент передает трафик GPON или EPON, а проводящий элемент обеспечивает напряжение, необходимое для конечной точки. Объединение этих путей в одну кабельную сборку устраняет необходимость в отдельном локальном адаптере на каждом терминале.
Центральный блок не следует путать с бытовым Wi-Fi-роутером. Здесь он ведет себя как активная оптическая платформа распределения, которая принимает восходящие соединения PON, разделяет сервис на несколько ветвей и передает совместимые конечные точки. F32R включает в себя 1+32-канальный оптический распределительный блок с 32 выходами PoF и каскадным подключением. Он поддерживает каналы длиной до 300 метров при совместимых условиях развертывания.
Первый путь конечной точки проходит непосредственно от маршрутизатора PoF к потолочной точке доступа. Это хорошо работает, когда удаленному местоположению в основном необходимы услуги беспроводной связи, поскольку оптический доступ, удаленное получение питания и Wi-Fi объединены в одном устройстве. Над потолком устанавливается меньше коробок, и не требуется никакого отдельного ONU только для питания ТД.
Второй путь размещает PoF ONU между центральным блоком и обычным оборудованием Ethernet. Такая схема является более гибкой, когда в удаленной зоне требуются камеры, IP-телефоны, контроль доступа, отдельная точка доступа или несколько проводных портов. Расстояние само по себе не должно определять дизайн. Решающий вопрос заключается в том, какие службы и интерфейсы должны быть доступны после того, как гибридный кабель достигнет конечной точки.
PoF-маршрутизатор должен находиться в аппаратной, стойке или другом контролируемом месте. Он получает канал PON, разделяет его на удаленные каналы и распределяет мощность между этими ветвями. Централизация снижает зависимость от разбросанных розеток и упрощает резервное питание, планирование нагрузки и обслуживание филиалов.
Количество портов является лишь одним из факторов выбора. Проектировщики также должны проверить мощность каждой ветви, общую емкость, поддерживаемое расстояние, оптический режим, ограничения окружающей среды и потребности в каскадировании. F32R включает в себя 32 выхода PoF SC, один вход PON, один каскадный выход, до 80 Вт на ветвь и общий предел 800 Вт. Он подходит для густонаселенных отелей, кампусов, парков или систем видеонаблюдения.
PoF ONU завершает оптическое соединение и предоставляет стандартные интерфейсы для нижестоящих устройств. Он соединяет полностью оптическую магистраль и конечный сегмент Ethernet, иногда выступая также в качестве оборудования для подачи питания PoE. Правильная модель зависит главным образом от количества конечных точек и энергопотребления.
Для ветви с одним устройством HSGQ-F100P предоставляет один гигабитный интерфейс RJ45 с выходом PoE+ до 30 Вт. Он поддерживает самоадаптацию GPON/EPON, принимает вход PoF 48–57 В и поддерживает максимальное расстояние гибридного канала 300 метров в совместимых конфигурациях. Потребление его устройства остается ниже 10 Вт, что необходимо учитывать в бюджете мощности филиала.

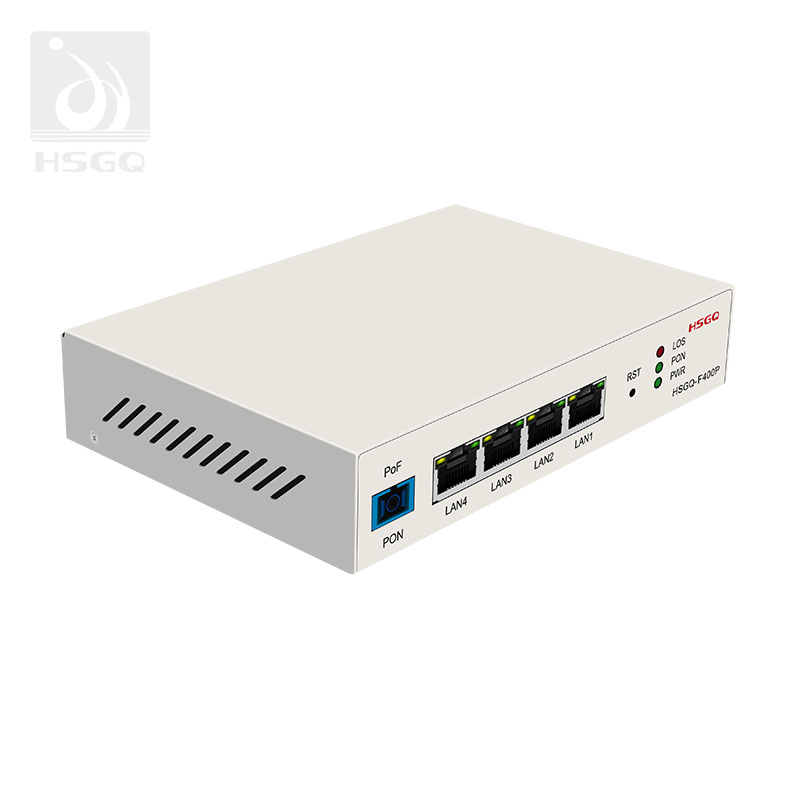

Если несколько устройств используют одну зону, HSGQ-F400P предлагает четыре гигабитных порта RJ45. Он поддерживает выход IEEE 802.3af/at, до 30 Вт на порт и до 120 Вт в общей сложности, а также адаптацию GPON/EPON и входное напряжение 48–57 В. Эта схема может обслуживать точку доступа, камеры, телефоны или другое оборудование с питанием без отдельного коммутатора, при условии, что восходящая ветвь выдерживает объединенную нагрузку.
Потолочная точка доступа сочетает в себе оптический доступ, удаленное питание и покрытие беспроводной сети в одном корпусе. Он подходит для мест, где Wi-Fi является основным, а дополнительные проводные порты — второстепенными. Размещение может осуществляться по радиочастотному плану вместо ближайшей розетки.

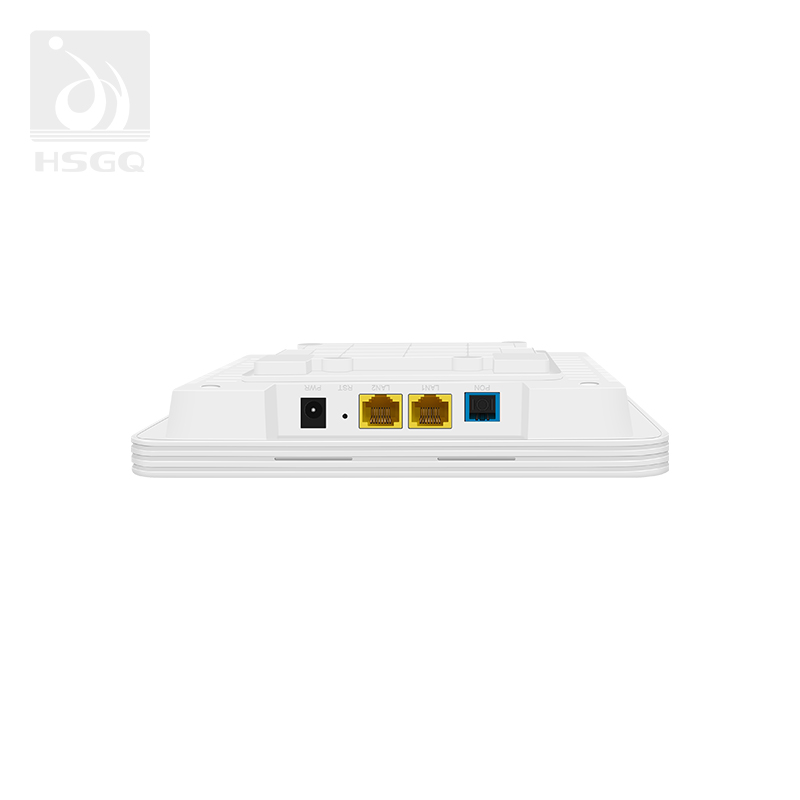

F881 поддерживает оптическое волокно PoF для развертывания потолочной точки доступа. Он сочетает в себе AX3000 Wi-Fi 6, порт Gigabit LAN, интерфейс 2.5GE, адаптацию GPON/EPON и дистанционное обслуживание OMCI/TR-069. Он также поддерживает вход питания по гибридному кабелю и дальность передачи до 300 метров. Таким образом, устройство действует как прямая беспроводная конечная точка, а не как ONU, который просто передает данные другой точке доступа.
В отелях, школах, офисах, торговых центрах и конференц-залах часто требуется размещение точек доступа по потолкам и коридорам. Конечная точка, расположенная непосредственно на потолке, обеспечивает компактность установки, поскольку один гибридный кабель заменяет отдельный доступ к оптоволоконному кабелю, локальный ONU, адаптер питания и дополнительный кабель передачи данных. Такое расположение подходит для офисов, школ, торговых центров, отелей и других помещений, требующих нескольких распределенных точек доступа.
Самая веская причина выбрать эту планировку — свобода размещения. Конструкция беспроводной сети зависит от перекрытия покрытия, плотности пользователей, роуминга, планирования каналов, строительных материалов и помех, ни один из которых не обязательно соответствует существующим розеткам. Прямая точка доступа может быть установлена там, где требуется радиочастотное обследование, сохраняя при этом централизованное питание и оптическую транзитную связь. Удаление отдельного адаптера также уменьшает количество компонентов со стороны потолка.
У этой архитектуры все еще есть ограничения. Если к одному и тому же месту необходимо подключить несколько камер, телефонов, считывателей контроля доступа или рабочих станций, интегрированная точка доступа может не обеспечивать достаточного количества интерфейсов. В этом случае PoF ONU является лучшей конечной точкой, поскольку он может распределять Ethernet или PoE локально. Прямой вариант следует выбирать для зон с приоритетом беспроводной связи, а не просто потому, что он использует меньше устройств.
Одно устройство или несколько устройств: выберите количество портов ONU.
ONU с одним портом подходит для филиала с одной определенной конечной точкой, например точкой доступа, камерой, терминалом контроля доступа или компактным шлюзом. Такая конструкция позволяет централизовать оптоволокно и удаленное питание, сохраняя при этом стандартное соединение RJ45 на конечном устройстве. Это также позволяет отдельно модернизировать ONU и нижестоящее оборудование.
Модель с четырьмя портами подходит для нескольких устройств в одной комнате, шкафу, коридорном узле или месте наблюдения. Один PoF ONU может обеспечить локальные соединения для точки доступа, камер, телефонов или другого оборудования с питанием, сокращая количество оптических терминалов. Однако это удобство создает общую зависимость, поскольку один сбой ONU может повлиять на весь локальный кластер.
Количество портов должно сочетаться с реалистичной оценкой нагрузки. Четыре порта мощностью 30 Вт каждый не гарантируют, что каждая ветвь может обеспечить мощность 120 Вт с учетом потери кабеля, потребления ONU и центрального распределения. Будущее расширение может оправдать наличие дополнительных портов, но неиспользованные мощности следует планировать, а не предполагать. Лучшая конечная точка соответствует фактическому набору устройств, критичности и пути роста.
Охват публикаций — это граница проекта, а не универсальное обещание. F32R, F100P и F881 поддерживают дальность передачи до 300 метров, но достигнутый результат зависит от совместимого кабеля, сопротивления проводника, разъемов, нагрузки и условий установки. Измеряйте стояки, сервисные петли, входы в шкафы и объезды, а не расстояние по прямой.
Оптические и электрические потери необходимо проверять отдельно. Путь оптоволокна зависит от мощности передатчика, чувствительности приемника, разветвителей, разъемов и соединений, тогда как путь питания зависит от сечения, длины, тока, падения напряжения и температуры проводника. Ветка может соответствовать оптическому бюджету, но по-прежнему обеспечивать недостаточное напряжение при пиковой нагрузке. Перед установкой подтвердите формат разъема PoF, полярность, номинал кабеля, радиус изгиба и метод подключения.
Начните с фактической рабочей и пиковой нагрузки каждой точки доступа, камеры, телефона или контроллера. Добавьте собственное потребление ONU или встроенной точки доступа, затем учтите потери в кабеле и инженерный резерв. Работа в обратном направлении от самой дальней конечной точки обнажает вероятную ограничивающую ветвь.
Требуемая центральная мощность ≥ нагрузка конечной точки + потребление удаленного терминала + потери в кабеле + резерв
Выходная мощность PoE 30 Вт описывает предел нисходящего интерфейса, а не обязательно мощность, остающуюся в конце каждой длинной ветки. F100P потребляет менее 10 Вт, а F881 — менее 12 Вт; эти внутренние нагрузки уменьшают доступный запас. F400P может обеспечить общую мощность до 120 Вт, но его входной источник питания, размер проводника и центральное распределение должны удовлетворить этот спрос.
Совместимость по питанию сама по себе не гарантирует работоспособность сети. OLT, маршрутизатор PoF, ONU и потолочная точка доступа должны согласовать режим PON, оптические уровни, подготовку и управление. F32R, F100P, F400P и F881 поддерживают самоадаптацию GPON/EPON, но совместимость все равно необходимо проверять в предполагаемой среде OLT.
Перед заказом оборудования воспользуйтесь записью филиала:
● Сетевая совместимость: режим PON, профиль OLT, оптический бюджет, VLAN, многоадресная рассылка, IPv4/IPv6 и подготовка.
● Расстояние и прокладка кабелей: длина проложенной линии, тип кабеля, сечение проводника, разъемы, соединения, радиус изгиба и окружающая среда.
● Конечная мощность: нормальное потребление, пиковое потребление, потребление на терминале, падение напряжения и резерв.
● Емкость портов: требования 1GE или 2,5GE, требования PoE или PoE+, ограничение на порт и общее ограничение.
● Управление и обслуживание: OMCI, TR-069, облачный или локальный доступ, контроль скорости, маркировка, метод перезагрузки и расширение.
Пропускную способность необходимо проверять в каждой точке преобразования. Оптоволоконная сеть по-прежнему может быть ограничена пользовательским портом 1GE, профилем службы PON, более медленной конечной точкой или реальной пропускной способностью беспроводной сети. Функции управления, такие как удаленная подготовка, обработка VLAN, ограничения скорости и изоляция неисправностей, также определяют, останется ли установка работоспособной. Составьте окончательную спецификацию материалов на основе графика филиалов, а не грубого подсчета устройств.
Практическая сеть PoF зависит от соответствия каждого устройства его роли, а не от выбора оборудования только по количеству портов. Маршрутизатор PoF обеспечивает централизованное распределение, PoF ONU преобразует удаленный оптический канал в Ethernet или PoE, а оптическое волокно PoF для развертывания потолочных точек доступа обеспечивает питание и беспроводной доступ непосредственно к точке покрытия. Shenzhen HS Fiber Communication Equipment CO., LTD. предоставляет эти варианты устройств для различных положений в сети, помогая планировщикам сократить количество проводов локального питания, упростить развертывание терминалов и построить компоновку, которая лучше соответствует фактическому расстоянию, емкости и требованиям конечных точек.
Ответ: PoF сочетает в себе оптическую передачу данных с удаленной подачей питания через совместимое гибридное соединение, позволяя активным устройствам работать без ближайшей розетки или отдельного адаптера питания.
Ответ: Маршрутизатор PoF распределяет подключение PON и централизованное питание по нескольким филиалам. PoF ONU завершает одну ветвь и предоставляет порты Ethernet или PoE для подключенных устройств.
А: Да. Совместимая потолочная точка доступа может получать доступ к сети и рабочее питание через гибридный кабель, что снижает потребность в ближайшей розетке, адаптере или отдельной медной трассе.
О: Охват зависит от сопротивления кабеля, разъемов, требований конечной точки и резервной емкости. Совместимые конфигурации PoF-маршрутизатора, ONU и потолочной точки доступа могут поддерживать расстояния до 300 метров.
О: Используйте модель с одним портом для одной точки доступа, камеры или шлюза. Выбирайте четыре порта, если несколько соседних устройств используют одну ветвь и доступный бюджет мощности их поддерживает.
