Extender la fibra a techos, habitaciones y áreas de servicio remotas resuelve el problema de los datos, pero los puntos finales activos aún necesitan una fuente práctica de energía. PoF aborda esa brecha combinando la conectividad óptica con el suministro remoto de energía, lo que reduce la dependencia de enchufes cercanos y largos recorridos de cobre. Sin embargo, elegir la arquitectura adecuada depende de a dónde pertenece cada dispositivo. Un enrutador PoF maneja la distribución centralizada, una ONU PoF convierte el enlace remoto en salidas Ethernet o PoE, y las implementaciones de AP de fibra óptica PoF para techo admiten cobertura inalámbrica directa. Comprender estos roles ayuda a los planificadores a combinar los requisitos de topología, capacidad y punto final antes de la instalación.
Un enlace típico comienza en el OLT u otro enlace ascendente PON y luego llega a un enrutador PoF central. Los cables híbridos óptico-eléctricos se ramifican desde ese punto hacia ONU remotas o AP montados en el techo. El elemento de fibra transporta tráfico GPON o EPON, mientras que el elemento conductor suministra el voltaje requerido por el punto final. La combinación de esas rutas en un conjunto de cables elimina la necesidad de un adaptador local independiente en cada terminal.
La unidad central no debe confundirse con un enrutador Wi-Fi doméstico. Aquí, se comporta como una plataforma de distribución óptica potenciada que acepta la conexión PON ascendente, divide el servicio en varias ramas y alimenta puntos finales compatibles. El F32R integra una unidad de distribución óptica de 1+32 canales con 32 salidas PoF y conexión en cascada. Admite enlaces de hasta 300 metros en condiciones de implementación compatibles.
La primera ruta del punto final va directamente desde el enrutador PoF hasta un AP de techo. Funciona bien cuando la ubicación remota necesita principalmente servicio inalámbrico porque el acceso óptico, la recepción de energía remota y Wi-Fi se combinan en un solo dispositivo. Se instalan menos cajas encima del techo y no se requiere una ONU separada solo para alimentar el AP.
El segundo camino coloca una ONU PoF entre la unidad central y el equipo Ethernet convencional. Esa disposición es más flexible cuando la zona remota necesita cámaras, teléfonos IP, control de acceso, un AP separado o varios puertos cableados. La distancia por sí sola no debería determinar el diseño. La cuestión decisiva es qué servicios e interfaces deben estar disponibles después de que el cable híbrido llegue al punto final.
El enrutador PoF debe estar en la sala de equipos, en el bastidor u otra ubicación controlada. Recibe la alimentación PON, la divide en enlaces remotos y asigna energía entre esas ramas. La centralización reduce la dependencia de enchufes dispersos y simplifica la energía de respaldo, la planificación de carga y el mantenimiento de las sucursales.
El recuento de puertos es sólo un factor de selección. Los diseñadores también deben verificar la potencia por rama, la capacidad total, la distancia admitida, el modo óptico, los límites ambientales y las necesidades en cascada. El F32R incluye 32 salidas PoF SC, una entrada PON, una salida en cascada, hasta 80 W por rama y un límite total de 800 W. Se adapta a diseños densos de hoteles, campus, parques o vigilancia.
Una ONU PoF termina la conexión óptica y presenta interfaces estándar para dispositivos posteriores. Une la red troncal totalmente óptica y el segmento final de Ethernet, actuando a veces también como equipo de suministro de energía PoE. El modelo correcto depende principalmente del número de terminales y de la demanda de energía.
Para una sucursal de un solo dispositivo, el HSGQ-F100P proporciona una interfaz Gigabit RJ45 con salida PoE+ de hasta 30 W. Admite la autoadaptación GPON/EPON, acepta entrada PoF de 48 a 57 V y admite una distancia máxima de enlace híbrido de 300 metros en configuraciones compatibles. El consumo de su dispositivo se mantiene por debajo de los 10 W, que deben incluirse en el presupuesto de energía de la sucursal.

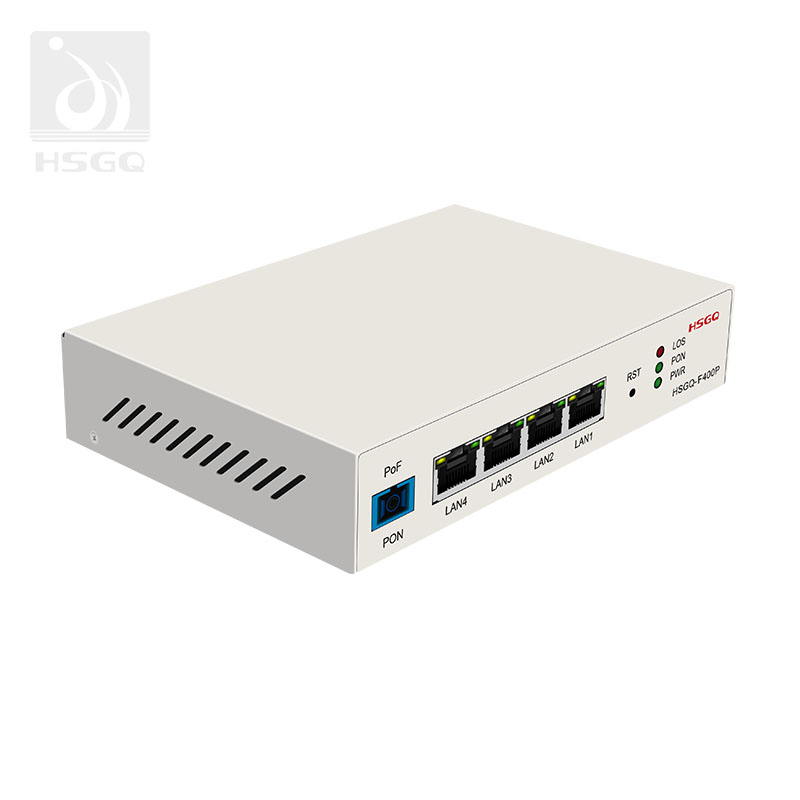

Cuando varios dispositivos comparten una zona, el HSGQ-F400P ofrece cuatro puertos Gigabit RJ45. Admite salida IEEE 802.3af/at, hasta 30 W por puerto y hasta 120 W en total, además de adaptación GPON/EPON y entrada de 48 a 57 V. Este diseño puede servir a un AP, cámaras, teléfonos u otros equipos con alimentación sin un interruptor separado, siempre que la rama ascendente sostenga la carga combinada.
Un AP de techo combina acceso óptico, recepción de energía remota y cobertura inalámbrica en un solo gabinete. Se adapta a ubicaciones donde el Wi-Fi es principal y los puertos cableados adicionales son secundarios. La colocación puede seguir el plan de radiofrecuencia en lugar del enchufe más cercano.

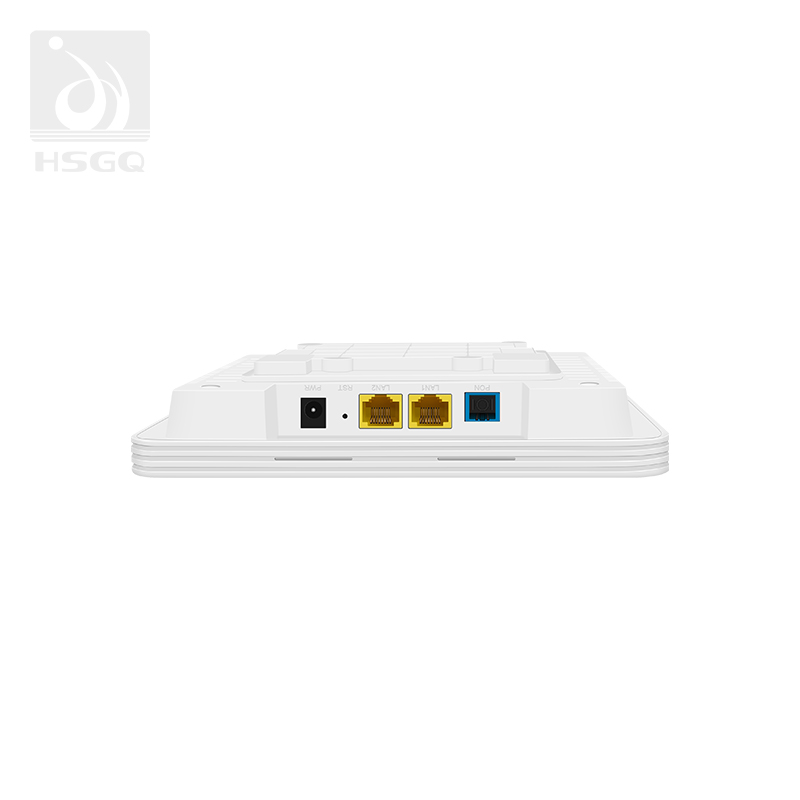

El F881 admite fibra óptica PoF para implementación de AP en techo. Combina AX3000 Wi-Fi 6, un puerto LAN Gigabit, una interfaz 2.5GE, adaptación GPON/EPON y mantenimiento remoto OMCI/TR-069. También admite entrada de energía por cable híbrido y una distancia de transmisión de hasta 300 metros. Por lo tanto, el dispositivo actúa como un punto final inalámbrico directo en lugar de una ONU que simplemente alimenta a otro AP.
Los hoteles, escuelas, oficinas, zonas comerciales y salas de conferencias a menudo necesitan AP repartidos por techos y pasillos. Un punto final directo en el techo mantiene la instalación compacta porque un cable híbrido reemplaza el acceso de fibra independiente, una ONU local, un adaptador de corriente y un cable de datos adicional. Esta disposición es adecuada para oficinas, escuelas, centros comerciales, hoteles y otros espacios interiores que requieren múltiples AP distribuidos.
La razón más importante para elegir este diseño es la libertad de ubicación. El diseño inalámbrico depende de la superposición de cobertura, la densidad de usuarios, la itinerancia, la planificación de canales, los materiales de construcción y las interferencias, ninguno de los cuales necesariamente se alinea con los puntos de venta existentes. Se puede instalar un AP directo donde lo requiera el estudio de RF manteniendo al mismo tiempo la energía centralizada y el backhaul óptico. Quitar un adaptador separado también reduce los componentes del lado del techo.
Esta arquitectura todavía tiene límites. Si la misma ubicación debe conectar varias cámaras, teléfonos, lectores de control de acceso o estaciones de trabajo, es posible que un AP integrado no ofrezca suficientes interfaces. Una ONU PoF es entonces el mejor punto final porque puede distribuir Ethernet o PoE localmente. La opción directa debe seleccionarse para zonas inalámbricas primero, no simplemente porque utiliza menos dispositivos.
Un dispositivo o varios dispositivos: elija el número de puertos ONU
Una ONU de un solo puerto se adapta a una sucursal con un punto final definido, como un AP, una cámara, un terminal de control de acceso o una puerta de enlace compacta. El diseño mantiene la fibra y la energía remota centralizadas al tiempo que conserva una conexión RJ45 estándar en el dispositivo final. También permite actualizar la ONU y el equipo descendente por separado.
Un modelo de cuatro puertos se adapta a varios dispositivos en la misma habitación, gabinete, nodo de pasillo o posición de vigilancia. Una PoF ONU puede proporcionar conexiones locales para un AP, cámaras, teléfonos u otros equipos con alimentación, lo que reduce la cantidad de terminales ópticos. Sin embargo, esa conveniencia crea una dependencia compartida, porque una falla de la ONU puede afectar a todo el clúster local.
El recuento de puertos debe ir acompañado de una estimación de carga realista. Cuatro puertos con una potencia nominal de 30 W cada uno no garantizan que cada rama pueda entregar 120 W después de considerar la pérdida de cable, el consumo de ONU y la asignación central. La expansión futura puede justificar puertos adicionales, pero la capacidad no utilizada debe planificarse en lugar de asumirse. El mejor punto final coincide con la combinación real de dispositivos, la criticidad y la ruta de crecimiento.
El alcance publicado es un límite de diseño, no una promesa universal. Los F32R, F100P y F881 admiten distancias de transmisión de hasta 300 metros, pero el resultado obtenido depende del cable compatible, la resistencia del conductor, los conectores, la carga y las condiciones de instalación. Mida las contrahuellas, los bucles de servicio, la entrada al gabinete y los desvíos en lugar de la distancia en línea recta.
Las pérdidas ópticas y eléctricas deben comprobarse por separado. La ruta de la fibra se rige por la potencia del transmisor, la sensibilidad del receptor, los divisores, los conectores y los empalmes, mientras que la ruta de la energía depende del calibre, la longitud, la corriente, la caída de voltaje y la temperatura del conductor. Una rama puede superar el presupuesto óptico pero aún así entregar voltaje insuficiente bajo carga máxima. Confirme el formato del conector PoF, la polaridad, la clasificación del cable, el radio de curvatura y el método de terminación antes de la instalación.
Comience con el funcionamiento real y la demanda máxima de cada AP, cámara, teléfono o controlador. Agregue el consumo propio de la ONU o del AP integrado, luego tenga en cuenta la pérdida de cable y una reserva de ingeniería. Trabajar hacia atrás desde el punto final más lejano expone la probable rama limitante.
Energía central requerida ≥ carga del punto final + consumo del terminal remoto + pérdida de cable + reserva
Una clasificación de salida PoE de 30 W describe el límite de la interfaz descendente, no necesariamente la energía restante al final de cada rama larga. El F100P consume menos de 10 W, mientras que el F881 consume menos de 12 W; esas cargas internas reducen el margen disponible. El F400P puede proporcionar hasta 120 W en total, pero su suministro ascendente, el tamaño del conductor y la asignación central deben sustentar esa demanda.
La compatibilidad energética por sí sola no garantiza una red viable. La OLT, el enrutador PoF, la ONU y el AP de techo deben acordar el modo PON, los niveles ópticos, el aprovisionamiento y la administración. Los F32R, F100P, F400P y F881 admiten la autoadaptación GPON/EPON, pero aún así se debe verificar la interoperabilidad en el entorno OLT previsto.
Utilice un registro de sucursal antes de ordenar equipos:
● Compatibilidad de red: modo PON, perfil OLT, presupuesto óptico, VLAN, multidifusión, IPv4/IPv6 y aprovisionamiento.
● Distancia y cableado: longitud del recorrido, tipo de cable, calibre del conductor, conectores, empalmes, radio de curvatura y entorno.
● Energía del punto final: consumo normal, consumo máximo, consumo de terminal, caída de voltaje y reserva
● Capacidad de puerto: requisito de 1 GE o 2,5 GE, demanda de PoE o PoE+, límite por puerto y límite total
● Gestión y mantenimiento: OMCI, TR-069, acceso local o en la nube, control de tarifas, etiquetado, método de reinicio y expansión.
El ancho de banda debe comprobarse en cada punto de conversión. Una red alimentada por fibra aún puede estar limitada por un puerto de usuario 1GE, un perfil de servicio PON, un punto final más lento o una capacidad inalámbrica real. Las funciones de administración como el aprovisionamiento remoto, el manejo de VLAN, los límites de velocidad y el aislamiento de fallas también determinan si la instalación sigue siendo mantenible. Cree la lista final de materiales a partir de un cronograma sucursal por sucursal en lugar de un recuento aproximado de dispositivos.
Una red PoF práctica depende de hacer coincidir cada dispositivo con su función en lugar de elegir el equipo únicamente por el número de puertos. El enrutador PoF maneja la distribución centralizada, el PoF ONU convierte el enlace óptico remoto en Ethernet o PoE, y las implementaciones de AP de fibra óptica PoF para techo brindan energía y acceso inalámbrico directamente al punto de cobertura. Shenzhen HS Fiber Communication Equipment CO., LTD. proporciona estas opciones de dispositivos para diferentes posiciones de la red, lo que ayuda a los planificadores a reducir el cableado de energía local, simplificar la implementación de terminales y crear diseños que se ajusten mejor a los requisitos reales de distancia, capacidad y punto final.
R: PoF combina la transmisión óptica de datos con el suministro remoto de energía a través de una conexión híbrida compatible, lo que permite que los dispositivos activos funcionen sin un tomacorriente cercano o un adaptador de corriente independiente.
R: Un enrutador PoF distribuye conectividad PON y energía centralizada entre múltiples sucursales. Una ONU PoF termina una rama y proporciona puertos Ethernet o PoE para los dispositivos conectados.
R: Sí. Un AP de techo compatible puede recibir acceso a la red y energía operativa a través del cable híbrido, lo que reduce la necesidad de un tomacorriente cercano, un adaptador o un tendido de cobre separado.
R: El alcance depende de la resistencia del cable, los conectores, la demanda del terminal y la capacidad de reserva. Las configuraciones compatibles de enrutador PoF, ONU y AP de techo pueden admitir distancias de hasta 300 metros.
R: Utilice un modelo de puerto único para un AP, cámara o puerta de enlace. Elija cuatro puertos cuando varios dispositivos cercanos compartan una rama y el presupuesto de energía disponible los admita.
