Memperluas serat optik ke langit-langit, ruangan, dan area layanan jarak jauh memecahkan masalah data, namun titik akhir yang aktif masih memerlukan sumber daya yang praktis. PoF mengatasi kesenjangan tersebut dengan menggabungkan konektivitas optik dengan penyaluran daya jarak jauh, sehingga mengurangi ketergantungan pada stopkontak terdekat dan pengoperasian kabel tembaga yang lama. Namun, memilih arsitektur yang tepat bergantung pada lokasi masing-masing perangkat. Router PoF menangani distribusi terpusat, PoF ONU mengubah tautan jarak jauh menjadi output Ethernet atau PoE, dan penerapan Serat Optik PoF untuk AP Langit-Langit mendukung jangkauan nirkabel langsung. Memahami peran ini membantu perencana mencocokkan topologi, kapasitas, dan persyaratan titik akhir sebelum pemasangan.
Tautan tipikal dimulai dari OLT atau uplink PON lainnya dan kemudian mencapai router PoF pusat. Kabel hibrid optik-listrik bercabang dari titik tersebut menuju ONU jarak jauh atau AP yang dipasang di langit-langit. Elemen serat membawa lalu lintas GPON atau EPON, sedangkan elemen konduktif menyuplai tegangan yang dibutuhkan oleh titik akhir. Menggabungkan jalur-jalur tersebut dalam satu rakitan kabel menghilangkan kebutuhan akan adaptor lokal terpisah di setiap terminal.
Unit pusat tidak sama dengan router Wi-Fi rumah tangga. Di sini, ia berperilaku sebagai platform distribusi optik bertenaga yang menerima koneksi PON hulu, membagi layanan menjadi beberapa cabang, dan menyalurkan titik akhir yang kompatibel. F32R mengintegrasikan unit distribusi optik 1+32 saluran dengan 32 output PoF dan koneksi kaskade. Ini mendukung tautan hingga 300 meter dalam kondisi penerapan yang kompatibel.
Jalur titik akhir pertama berjalan langsung dari router PoF ke AP plafon. Ini berfungsi dengan baik ketika lokasi terpencil terutama membutuhkan layanan nirkabel karena akses optik, penerimaan daya jarak jauh, dan Wi-Fi digabungkan dalam satu perangkat. Lebih sedikit kotak yang dipasang di atas langit-langit, dan tidak diperlukan ONU terpisah hanya untuk memberi makan AP.
Jalur kedua menempatkan PoF ONU antara unit pusat dan peralatan Ethernet konvensional. Pengaturan tersebut lebih fleksibel ketika zona terpencil memerlukan kamera, telepon IP, kontrol akses, AP terpisah, atau beberapa port kabel. Jarak saja tidak seharusnya menentukan desain. Pertanyaan penentunya adalah layanan dan antarmuka apa yang harus tersedia setelah kabel hybrid mencapai titik akhir.
Router PoF berada di ruang peralatan, rak, atau lokasi terkontrol lainnya. Ia menerima umpan PON, membaginya menjadi tautan jarak jauh, dan mengalokasikan daya ke seluruh cabang tersebut. Sentralisasi mengurangi ketergantungan pada outlet yang tersebar dan menyederhanakan daya cadangan, perencanaan beban, dan pemeliharaan cabang.
Jumlah port hanyalah salah satu faktor pemilihan. Perancang juga harus memeriksa daya per cabang, kapasitas total, jarak yang didukung, mode optik, batasan lingkungan, dan kebutuhan cascading. F32R mencakup 32 output PoF SC, satu input PON, satu output kaskade, hingga 80 W per cabang, dan batas total 800 W. Cocok untuk tata ruang hotel, kampus, taman, atau pengawasan yang padat.
PoF ONU mengakhiri koneksi optik dan menghadirkan antarmuka standar untuk perangkat hilir. Ini menjembatani tulang punggung optik dan segmen Ethernet akhir, terkadang juga bertindak sebagai peralatan sumber daya PoE. Model yang benar terutama bergantung pada jumlah titik akhir dan kebutuhan daya.
Untuk cabang satu perangkat, HSGQ-F100P menyediakan satu antarmuka Gigabit RJ45 dengan output PoE+ hingga 30 W. HSGQ-F100P mendukung adaptasi mandiri GPON/EPON, menerima input PoF 48–57 V, dan mendukung jarak tautan hibrid maksimum 300 meter dalam konfigurasi yang kompatibel. Konsumsi perangkatnya tetap di bawah 10 W, yang harus dimasukkan dalam anggaran daya cabang.

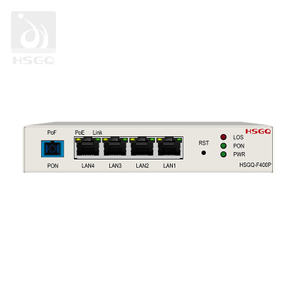

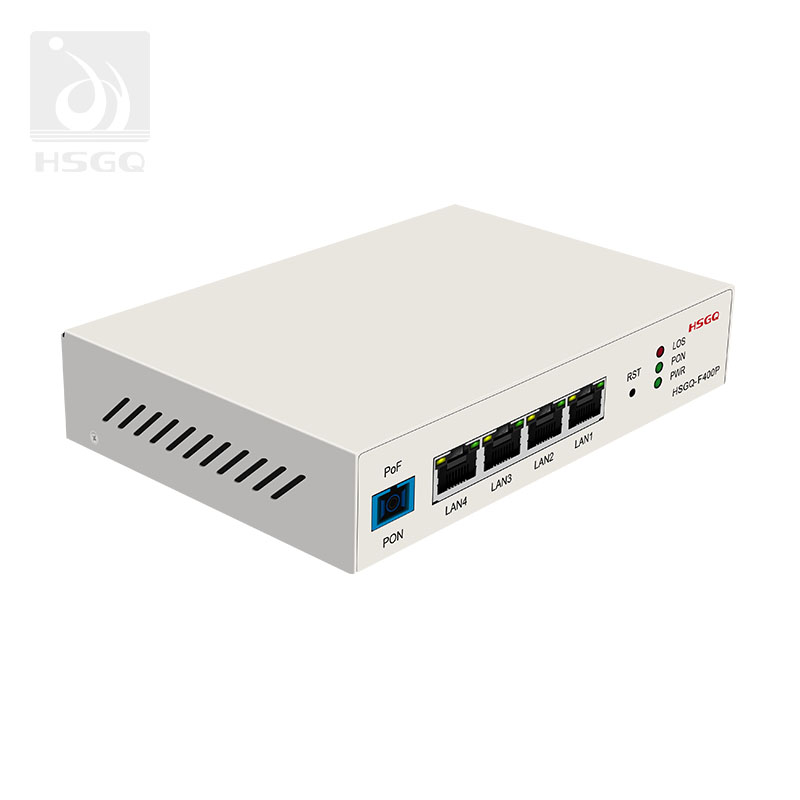

Jika beberapa perangkat berbagi satu zona, HSGQ-F400P menawarkan empat port Gigabit RJ45. Mendukung output IEEE 802.3af/at, hingga 30 W per port, dan total hingga 120 W, bersamaan dengan adaptasi GPON/EPON dan input 48–57 V. Tata letak ini dapat melayani AP, kamera, telepon, atau peralatan bertenaga lainnya tanpa saklar terpisah, asalkan cabang hulu menopang beban gabungan.
AP langit-langit menggabungkan akses optik, penerimaan daya jarak jauh, dan jangkauan nirkabel dalam satu wadah. Cocok untuk lokasi di mana Wi-Fi adalah port utama dan port kabel tambahan adalah port sekunder. Penempatannya dapat mengikuti rencana frekuensi radio bukan pada soket terdekat.

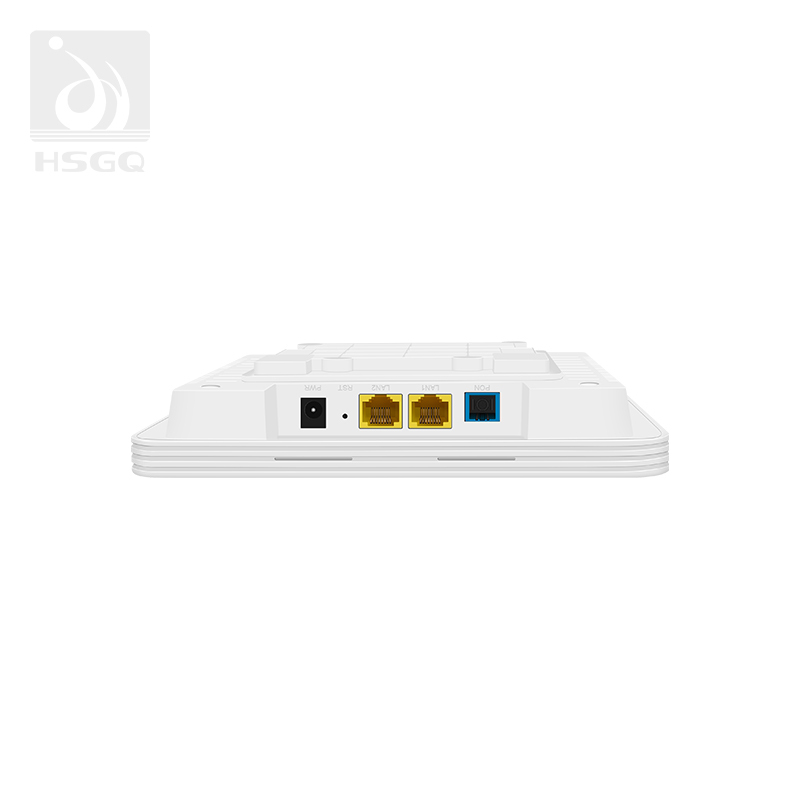

F881 mendukung Serat Optik PoF untuk penerapan AP Langit-Langit. Ini menggabungkan AX3000 Wi-Fi 6, port LAN Gigabit, antarmuka 2.5GE, adaptasi GPON/EPON, dan pemeliharaan jarak jauh OMCI/TR-069. Ia juga mendukung input daya kabel hybrid dan jarak transmisi hingga 300 meter. Oleh karena itu, perangkat ini bertindak sebagai titik akhir nirkabel langsung dan bukan ONU yang hanya menyalurkan AP lain.
Hotel, sekolah, kantor, area perbelanjaan, dan tempat konferensi sering kali membutuhkan titik akses yang tersebar di langit-langit dan koridor. Titik akhir plafon langsung membuat instalasi tetap ringkas karena satu kabel hibrid menggantikan akses serat terpisah, ONU lokal, adaptor daya, dan kabel data tambahan. Pengaturan ini cocok untuk kantor, sekolah, pusat perbelanjaan, hotel, dan ruang dalam ruangan lainnya yang memerlukan banyak titik akses terdistribusi.
Alasan terkuat memilih tata letak ini adalah kebebasan penempatan. Desain nirkabel bergantung pada cakupan yang tumpang tindih, kepadatan pengguna, roaming, perencanaan saluran, bahan bangunan, dan interferensi, tidak ada satupun yang selaras dengan outlet yang ada. Titik Akses langsung dapat dipasang di tempat yang memerlukan survei RF dengan tetap mempertahankan daya terpusat dan backhaul optik. Melepaskan adaptor terpisah juga mengurangi komponen sisi langit-langit.
Arsitektur ini masih memiliki batas. Jika lokasi yang sama harus menghubungkan beberapa kamera, telepon, pembaca kontrol akses, atau stasiun kerja, AP yang terintegrasi mungkin tidak menawarkan antarmuka yang cukup. PoF ONU merupakan titik akhir yang lebih baik karena dapat mendistribusikan Ethernet atau PoE secara lokal. Opsi langsung harus dipilih untuk zona yang mengutamakan nirkabel, bukan hanya karena menggunakan lebih sedikit perangkat.
Satu Perangkat atau Beberapa Perangkat: Pilih Jumlah Port ONU
ONU port tunggal cocok dengan cabang dengan satu titik akhir yang ditentukan, seperti AP, kamera, terminal kontrol akses, atau gateway kompak. Desainnya menjaga serat dan daya jarak jauh tetap terpusat sambil mempertahankan koneksi RJ45 standar pada perangkat akhir. Hal ini juga memungkinkan ONU dan peralatan hilir ditingkatkan secara terpisah.
Model empat port cocok untuk beberapa perangkat di ruangan, kabinet, simpul koridor, atau posisi pengawasan yang sama. Satu PoF ONU dapat menyediakan koneksi lokal untuk AP, kamera, telepon, atau peralatan bertenaga lainnya, sehingga mengurangi jumlah terminal optik. Kenyamanan tersebut menciptakan ketergantungan bersama, karena satu kegagalan ONU dapat mempengaruhi keseluruhan cluster lokal.
Jumlah port harus dipasangkan dengan perkiraan beban yang realistis. Empat port dengan daya masing-masing 30 W tidak menjamin bahwa setiap cabang dapat mengalirkan 120 W setelah kehilangan kabel, konsumsi ONU, dan alokasi pusat dipertimbangkan. Perluasan di masa depan mungkin bisa dijadikan alasan untuk menyediakan pelabuhan cadangan, namun kapasitas yang tidak terpakai harus direncanakan, bukan diasumsikan. Titik akhir terbaik cocok dengan perpaduan perangkat, kekritisan, dan jalur pertumbuhan sebenarnya.
Jangkauan yang dipublikasikan adalah batasan desain, bukan janji universal. F32R, F100P, dan F881 mendukung jarak transmisi hingga 300 meter, namun hasil yang dicapai bergantung pada kabel yang kompatibel, resistansi konduktor, konektor, beban, dan kondisi pemasangan. Ukur anak tangga, putaran servis, pintu masuk kabinet, dan jalan memutar, bukan jarak garis lurus.
Kerugian optik dan listrik harus diperiksa secara terpisah. Jalur serat diatur oleh daya pemancar, sensitivitas penerima, pemisah, konektor, dan sambungan, sedangkan jalur daya bergantung pada ukuran konduktor, panjang, arus, penurunan tegangan, dan suhu. Sebuah cabang mungkin melebihi anggaran optik tetapi masih memberikan tegangan yang tidak mencukupi pada beban puncak. Konfirmasikan format konektor PoF, polaritas, rating kabel, radius tekukan, dan metode terminasi sebelum pemasangan.
Mulailah dengan pengoperasian aktual dan permintaan puncak setiap AP, kamera, ponsel, atau pengontrol. Tambahkan konsumsi ONU atau AP terintegrasi, lalu perhitungkan kehilangan kabel dan cadangan teknik. Bekerja mundur dari titik akhir terjauh akan memperlihatkan kemungkinan cabang yang membatasi.
Daya pusat yang diperlukan ≥ beban titik akhir + konsumsi terminal jarak jauh + kehilangan kabel + cadangan
Peringkat keluaran PoE 30 W menjelaskan batas antarmuka hilir, belum tentu daya yang tersisa di akhir setiap cabang panjang. F100P mengonsumsi kurang dari 10 W, sedangkan F881 mengonsumsi kurang dari 12 W; beban internal tersebut mengurangi margin yang tersedia. F400P dapat menyediakan total hingga 120 W, namun pasokan hulu, ukuran konduktor, dan alokasi terpusatnya harus memenuhi permintaan tersebut.
Kompatibilitas daya saja tidak menjamin jaringan bisa berfungsi. OLT, router PoF, ONU, dan AP langit-langit harus menyetujui mode PON, level optik, penyediaan, dan manajemen. F32R, F100P, F400P, dan F881 mendukung adaptasi mandiri GPON/EPON, namun interoperabilitas tetap harus diverifikasi di lingkungan OLT yang diinginkan.
Gunakan catatan cabang sebelum memesan peralatan:
● Kompatibilitas jaringan: mode PON, profil OLT, anggaran optik, VLAN, multicast, IPv4/IPv6, dan penyediaan
● Jarak dan pemasangan kabel: Panjang rute, jenis kabel, pengukur konduktor, konektor, sambungan, radius tekukan, dan lingkungan
● Daya titik akhir: Penarikan normal, penarikan puncak, konsumsi terminal, penurunan tegangan, dan cadangan
● Kapasitas pelabuhan: persyaratan 1GE atau 2,5GE, permintaan PoE atau PoE+, batas per pelabuhan, dan batas total
● Manajemen dan pemeliharaan: OMCI, TR-069, akses cloud atau lokal, kontrol laju, pelabelan, metode reboot, dan perluasan
Bandwidth harus diperiksa di setiap titik konversi. Jaringan fiber-fed mungkin masih dibatasi oleh port pengguna 1GE, profil layanan PON, titik akhir yang lebih lambat, atau kapasitas nirkabel yang sebenarnya. Fungsi manajemen seperti penyediaan jarak jauh, penanganan VLAN, batas kecepatan, dan isolasi kesalahan juga menentukan apakah instalasi tetap dapat dipertahankan. Buatlah bill of material akhir dari jadwal cabang demi cabang, bukan dari hitungan kasar perangkat.
Jaringan PoF yang praktis bergantung pada pencocokan setiap perangkat dengan perannya, bukan memilih peralatan berdasarkan jumlah port saja. Router PoF menangani distribusi terpusat, PoF ONU mengubah tautan optik jarak jauh menjadi Ethernet atau PoE, dan Serat Optik PoF untuk penerapan AP Langit-Langit menghadirkan daya dan akses nirkabel langsung ke titik jangkauan. Shenzhen HS Fiber Communication Equipment CO., LTD. menyediakan opsi perangkat ini untuk berbagai posisi jaringan, membantu perencana mengurangi kabel listrik lokal, menyederhanakan penerapan terminal, dan membangun tata letak yang lebih sesuai dengan kebutuhan jarak, kapasitas, dan titik akhir sebenarnya.
J: PoF menggabungkan transmisi data optik dengan pengiriman daya jarak jauh melalui koneksi hibrid yang kompatibel, memungkinkan perangkat aktif beroperasi tanpa stopkontak terdekat atau adaptor daya terpisah.
J: Router PoF mendistribusikan konektivitas PON dan daya terpusat di beberapa cabang. PoF ONU mengakhiri satu cabang dan menyediakan port Ethernet atau PoE untuk perangkat yang terhubung.
J: Ya. AP plafon yang kompatibel dapat menerima akses jaringan dan daya pengoperasian melalui kabel hibrid, sehingga mengurangi kebutuhan akan stopkontak terdekat, adaptor, atau rangkaian tembaga terpisah.
J: Jangkauan bergantung pada resistansi kabel, konektor, permintaan titik akhir, dan kapasitas cadangan. Konfigurasi router PoF, ONU, dan AP langit-langit yang kompatibel dapat mendukung jarak hingga 300 meter.
J: Gunakan model port tunggal untuk satu AP, kamera, atau gateway. Pilih empat port ketika beberapa perangkat terdekat berbagi satu cabang dan anggaran daya yang tersedia mendukungnya.
