Pour répondre à la demande croissante de services haut débit gigabit et ultra-gigabit (2 000 Mbps+) et résoudre les goulots d'étranglement de bande passante des réseaux GPON traditionnels lors du traitement de la vidéo 4K/8K, du streaming en direct ultra haute définition, de la réalité virtuelle et des applications cloud d'entreprise, HSGQ a lancé la solution OLT compacte de type boîtier XGS-PON pour les réseaux d'accès tout optiques de nouvelle génération.
Les nouveaux dispositifs de base XGS-PON Combo OLT à port unique et double port de HSGQ sont conçus pour fournir aux FAI de petite et moyenne taille, aux parcs industriels, aux bâtiments commerciaux, aux FTTR et aux zones peu peuplées ou à budget limité un chemin de déploiement de réseau tout optique à faible coût, à bande passante élevée et évolutif en douceur.
I. Aperçu de l'équipement de base
L'OLT série HSGQ-TC utilisé dans cette solution est un périphérique compact de type boîtier 1U offrant une flexibilité de déploiement extrêmement élevée.
 |  | |

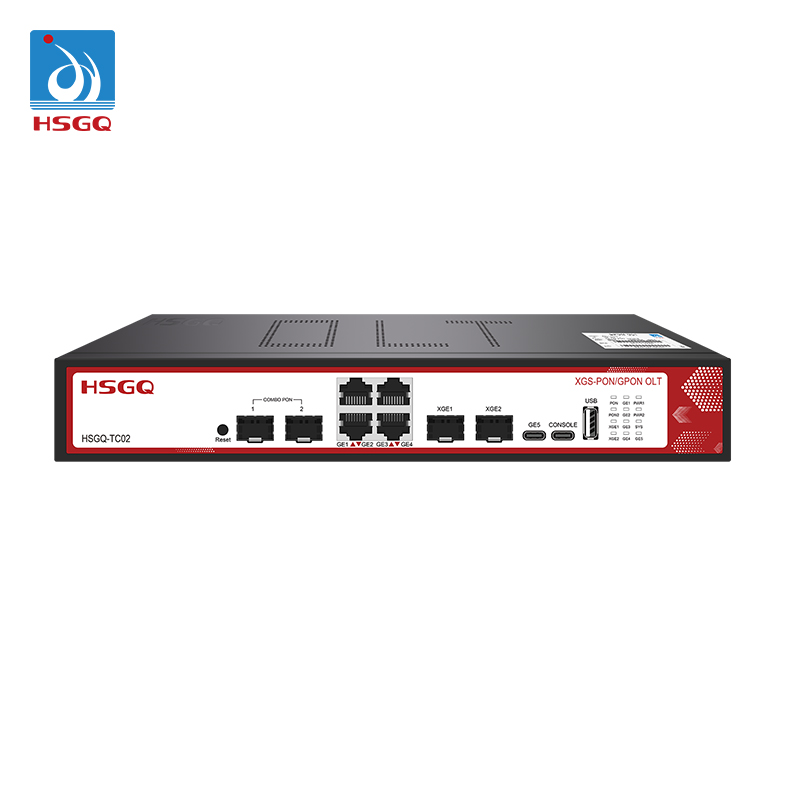

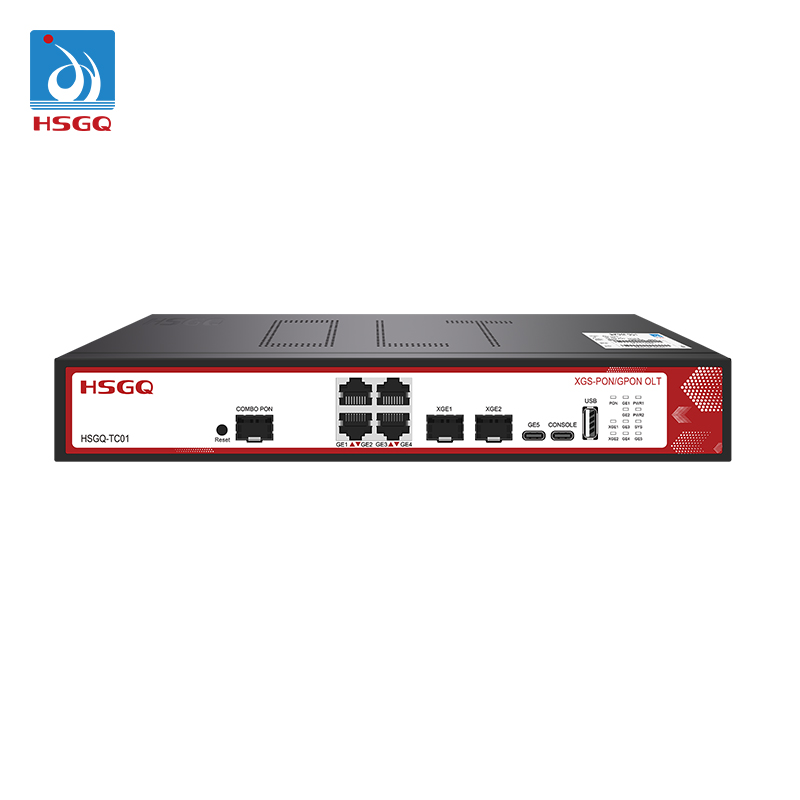

| HSGQ-TC01 | HSGQ-TC02 | |
| Ports de liaison descendante | 1 port combiné trimode XGS-PON/XG-PON/GPON. | 2 ports combinés tri-mode XGS-PON/XG-PON/GPON. |
| Interfaces de liaison montante | 2 ports optiques SFP+ 10G, 4 ports électriques GE RJ45. | 2 ports optiques SFP+ 10G, 4 ports électriques GE RJ45. |
| Capacité | Avec un rapport de partage de 1:128, un seul appareil peut connecter 128*utilisateurs. | Avec un rapport de partage de 1:128, un seul appareil peut connecter 256*utilisateurs. |
II. Avantages de la solution principale
1. Mise à niveau fluide et compatibilité combo tri-mode
Le point fort de cette solution est l'utilisation par son port downlink PON de la technologie Combo, compatible simultanément avec trois modes :
●XGS-PON : vitesses de liaison montante et descendante symétriques de 9,953 Gbit/s.
●XG-PON : liaison descendante 9,953 Gbit/s, liaison montante 2,488 Gbit/s.
●GPON : liaison descendante 2,488 Gbit/s, liaison montante 1,244 Gbit/s.
Cela signifie que les opérateurs n'ont pas besoin de remplacer les séparateurs optiques existants et les ONT/ONU GPON traditionnels lors de la mise à niveau de leurs réseaux. Les utilisateurs existants peuvent continuer à utiliser GPON, tandis que les utilisateurs haut de gamme nouvellement activés peuvent adopter directement XGS-PON, réalisant ainsi une transition réseau transparente et protégeant considérablement l'investissement en actifs.
2. Réseau de liaison montante 10G supprimant les goulots d'étranglement de la liaison montante
Les petits OLT traditionnels sont souvent limités par des ports de liaison montante Gigabit. Cette solution comprend deux emplacements de liaison montante SFP+ 10G, libérant pleinement le potentiel des connexions fibre optique 10G. Les doubles liaisons montantes 10G gèrent non seulement parfaitement le trafic simultané massif des ports PON de liaison descendante, mais fournissent également une double redondance de liaison montante très fiable grâce à l'agrégation de liens ou à la protection du réseau en anneau.
3. Opération et maintenance simplifiées et gestion du cloud
Répondant au problème des FAI et des campus de petite et moyenne taille manquant d'administrateurs réseau professionnels, cette solution prend en charge la plate-forme de gestion cloud EDMS.
● L'appareil dispose d'un module MQTT intégré, permettant une connexion automatique au cloud.
●Les techniciens peuvent surveiller à distance les listes d'appareils, gérer des projets, distribuer des configurations, mettre à niveau le micrologiciel et gérer les alarmes via le cloud, réduisant ainsi considérablement les coûts de main d'œuvre et de temps liés à la maintenance sur site.
● L'appareil dispose d'une interface de console Type-C frontale, permettant des tests locaux avec juste un câble de données standard.
4. Haute fiabilité et auto-guérison intelligente
● Mécanisme de détection de boucle et d'auto-réparation : comprend une détection de boucle intelligente au niveau matériel. Lorsqu'une boucle réseau se produit, l'OLT peut bloquer automatiquement le port défectueux pour empêcher une tempête de diffusion de paralyser l'ensemble du réseau ; une fois la boucle effacée, le port peut automatiquement reprendre la communication normale.
● Routage de couche 3 et prise en charge complète : prend en charge la double pile IPv4/IPv6, prend en charge le routage statique, RIP, OSPF et d'autres protocoles de routage dynamique de couche 3, prend en charge la protection de redondance VRRP et peut également fonctionner comme un petit nœud central/d'agrégation dans un réseau régional.
III. Scénarios d'application typiques
Scénario 1 : Parcs industriels intelligents et bâtiments commerciaux haut de gamme
● Point problématique : les entreprises ont besoin de réseaux symétriques Gigabit pour la vidéoconférence et la transmission de Big Data dans le cloud, mais les équipements traditionnels occupent une grande quantité d'espace dans la salle des serveurs.
● Solution : Déployez un OLT XGSPON à double port dans la gaine à courant faible ou la mini-armoire du bâtiment. Deux ports PON sont utilisés pour diviser la connexion optique à l'ONU XGS-PON WiFi 6 de chaque entreprise au sein du bâtiment. Il fournit une bande passante symétrique 10G et, grâce au protocole OSPF de couche 3 et aux politiques ACL/QoS, garantit la bande passante et la sécurité des activités critiques de l'entreprise.
Scénario 2 : Zones éloignées et à faible densité de population (accès au haut débit pour les FAI de petite et moyenne taille)
● Point problématique : utilisateurs dispersés, budget initial de construction du réseau limité et coût élevé du déploiement d'OLT traditionnels montés en rack de grande capacité.
● Solution : utilisez un OLT xGSPON à port unique pour établir une station de base localement avec un investissement initial extrêmement faible. Un seul port peut couvrir jusqu'à 128 utilisateurs du haut débit fibre, avec un accès direct en liaison montante au réseau fédérateur 10G. À mesure que le nombre d'utilisateurs augmente, les appareils peuvent être empilés à tout moment ou mis à niveau de manière transparente vers des appareils multiports.
Scénario 3 : Mise en réseau de routeurs WiFi et FTTR domestiques haut de gamme
●Point problématique : dans les grands appartements ou villas, les câbles réseau traditionnels ou les répéteurs WiFi ne peuvent pas répondre aux besoins d'une couverture à bande passante ultra élevée dépassant 2 000 Mbps.
● Solution : utilisez le HSGQ-TC01/TC02 comme « mini bureau central » dans la maison ou la villa, avec des câbles à fibre optique s'étendant directement aux ONU/ONT compatibles WiFi dans chaque pièce. Le matériel OLT prend en charge l'accélération des puces SoC à faible latence, réduisant considérablement la gigue du jeu et la latence des cours en ligne, permettant ainsi d'obtenir une véritable couverture fibre optique gigabit/10 gigabit dans toute la maison.
IV. Résumé
La solution OLT compacte de type boîtier XGS-PON de HSGQ répond parfaitement aux problèmes des scénarios de réseau de petite et moyenne taille dans l'évolution actuelle du réseau mondial vers 10G PON. Qu'il s'agisse de FAI indépendants cherchant à contrôler les coûts de nouvelle construction ou de parcs industriels nécessitant une mise à niveau numérique du réseau, cette solution constitue un choix idéal qui équilibre l'avancée technologique et la faisabilité économique.
