Чтобы удовлетворить растущий спрос на гигабитные и ультрагигабитные (2000 Мбит/с+) широкополосные услуги и устранить узкие места в пропускной способности традиционных сетей GPON при обработке видео 4K/8K, потоковой передачи в реальном времени сверхвысокой четкости, виртуальной реальности и облачных приложений корпоративного уровня, HSGQ выпустила компактное OLT-решение блочного типа XGS-PON для полностью оптических сетей доступа нового поколения.
Недавно разработанные HSGQ однопортовые и двухпортовые базовые устройства XGS-PON Combo OLT предназначены для обеспечения малых и средних интернет-провайдеров, промышленных парков, коммерческих зданий, FTTR, а также малонаселенных или ограниченных по бюджету территорий недорогим, широкополосным и легко обновляемым путем развертывания полностью оптических сетей.
I. Обзор основного оборудования
OLT серии HSGQ-TC, используемый в этом решении, представляет собой компактное устройство коробчатого типа высотой 1U с чрезвычайно высокой гибкостью развертывания.
 |  | |

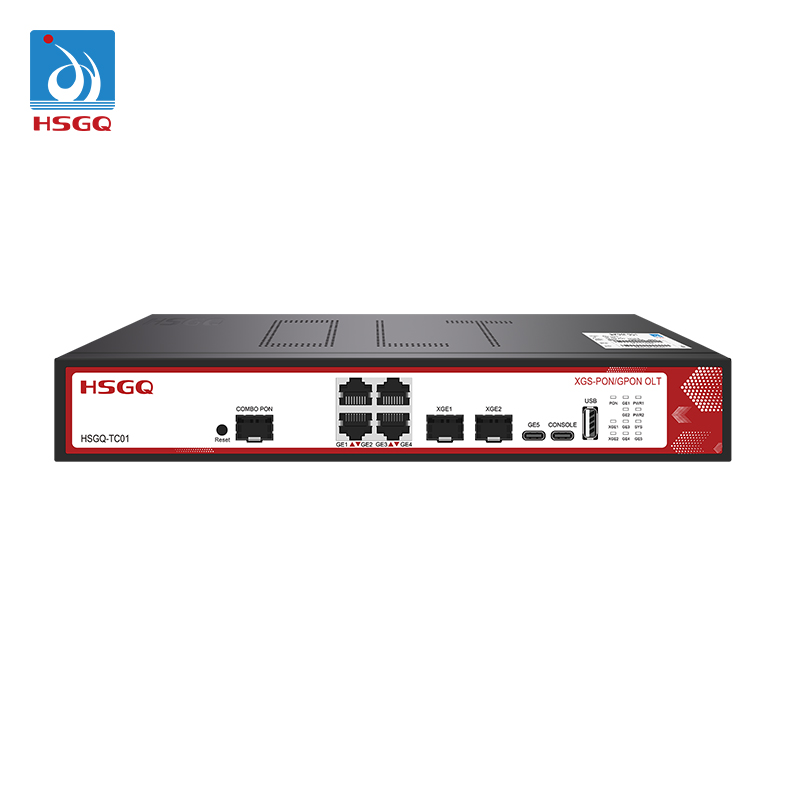

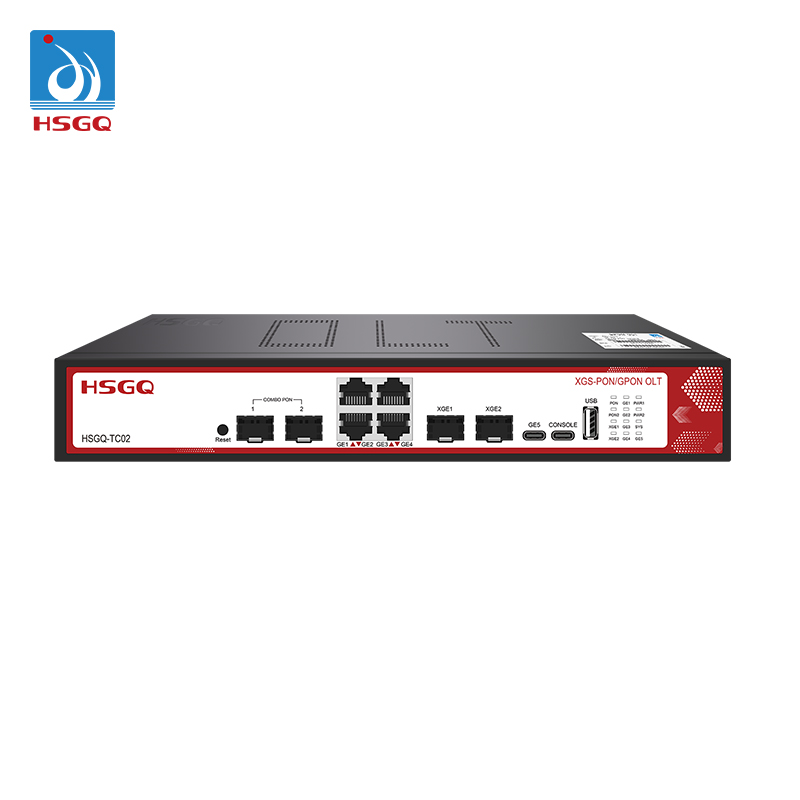

| HSGQ-TC01 | HSGQ-TC02 | |
| Порты нисходящей линии связи | 1 трехрежимный комбинированный порт XGS-PON/XG-PON/GPON. | 2 трехрежимных комбинированных порта XGS-PON/XG-PON/GPON. |
| Восходящие интерфейсы | 2 оптических порта 10G SFP+, 4 электрических порта GE RJ45. | 2 оптических порта 10G SFP+, 4 электрических порта GE RJ45. |
| Емкость | При соотношении разделения 1:128 к одному устройству можно подключить 128*пользователей. | При соотношении разделения 1:128 к одному устройству можно подключить 256*пользователей. |
II. Основные преимущества решения
1. Плавное обновление и трехрежимная комбинированная совместимость.
Самым ярким моментом этого решения является использование в нисходящем порте PON технологии Combo, одновременно совместимой с тремя режимами:
●XGS-PON: симметричные скорости восходящего и нисходящего канала 9,953 Гбит/с.
●XG-PON: нисходящая линия связи 9,953 Гбит/с, восходящая линия связи 2,488 Гбит/с.
●GPON: нисходящая линия связи 2,488 Гбит/с, восходящая линия связи 1,244 Гбит/с.
Это означает, что операторам не нужно заменять существующие оптические разветвители и традиционные ONT/ONU GPON при модернизации своих сетей. Существующие пользователи могут продолжать использовать GPON, в то время как вновь активированные пользователи высокого класса могут напрямую перейти на XGS-PON, обеспечивая плавный переход к сети и значительно защищая инвестиции в активы.
2. Восходящая сеть 10G устраняет узкие места восходящей линии связи
Традиционные небольшие OLT часто ограничены гигабитными портами восходящей связи. Это решение оснащено двумя слотами восходящего канала 10G SFP+, полностью раскрывающими потенциал оптоволоконных соединений 10G. Двойные восходящие каналы 10G не только идеально справляются с огромным одновременным трафиком нисходящих портов PON, но также обеспечивают высоконадежное двойное резервирование восходящих каналов за счет агрегации каналов или защиты кольцевой сети.
3. Упрощенная эксплуатация и обслуживание, а также управление облаком.
Решение поддерживает платформу управления облаком EDMS, отвечая на проблемы малых и средних интернет-провайдеров и кампусов, которым не хватает профессиональных сетевых администраторов.
● Устройство имеет встроенный модуль MQTT, обеспечивающий автоматическое подключение к облаку.
●Техники могут удаленно отслеживать списки устройств, управлять проектами, распространять конфигурации, обновлять встроенное ПО и обрабатывать сигналы тревоги через облако, что значительно сокращает трудозатраты и временные затраты на обслуживание на месте.
● Устройство оснащено фронтальным консольным интерфейсом Type-C, позволяющим проводить локальное тестирование с помощью стандартного кабеля для передачи данных.
4. Высокая надежность и интеллектуальное самовосстановление.
● Механизм обнаружения петель и самовосстановления: обеспечивает интеллектуальное обнаружение петель на аппаратном уровне. При возникновении сетевой петли OLT может автоматически заблокировать неисправный порт, чтобы не допустить паралича всей сети широковещательным штормом; как только петля будет очищена, порт может автоматически возобновить нормальную связь.
● Маршрутизация уровня 3 и полнофункциональная поддержка: поддержка двойного стека IPv4/IPv6, поддержка статической маршрутизации, RIP, OSPF и других протоколов динамической маршрутизации уровня 3, поддержка резервной защиты VRRP, а также возможность работы в качестве небольшого ядра/узла агрегации в региональной сети.
III. Типичные сценарии применения
Сценарий 1: «Умные» индустриальные парки и элитные коммерческие здания
● Болевая точка: предприятиям требуются гигабитные симметричные сети для видеоконференций и облачной передачи больших данных, но традиционное оборудование занимает большой объем серверного помещения.
● Решение: Разверните двухпортовый XGSPON OLT в слаботочной шахте или мини-шкафу здания. Два порта PON используются для разделения оптического соединения с ONU XGS-PON WiFi 6 каждого предприятия внутри здания. Он обеспечивает симметричную полосу пропускания 10G, а протокол OSPF уровня 3 и политики ACL/QoS обеспечивает пропускную способность и безопасность критически важного бизнеса предприятия.
Сценарий 2: Удаленные районы с низкой плотностью населения (широкополосный доступ для малых и средних интернет-провайдеров)
● Болевые точки: рассредоточенность пользователей, ограниченный первоначальный бюджет на строительство сети и высокая стоимость развертывания традиционных стоечных OLT большой емкости.
● Решение: используйте OLT xGSPON с одним портом для локальной установки базовой станции с чрезвычайно низкими первоначальными инвестициями. Один порт может охватить до 128 пользователей оптоволоконной широкополосной связи с прямым доступом к магистральной сети 10G. По мере увеличения числа пользователей устройства могут быть объединены в стек в любое время или легко модернизированы до многопортовых устройств.
Сценарий 3: Высокопроизводительная домашняя сеть FTTR и Wi-Fi-маршрутизатор
●Больное место: в больших квартирах или виллах традиционные сетевые кабели или повторители Wi-Fi не могут удовлетворить потребности в сверхвысоком покрытии полосы пропускания, превышающем 2000 Мбит/с.
● Решение: используйте HSGQ-TC01/TC02 в качестве «мини-центрального офиса» в доме или на вилле с оптоволоконными кабелями, идущими непосредственно к ONU/ONT с поддержкой Wi-Fi в каждой комнате. Аппаратное обеспечение OLT поддерживает ускорение чипа SoC с малой задержкой, что значительно снижает дрожание игры и задержку онлайн-класса, обеспечивая истинное гигабитное/10-гигабитное оптоволоконное покрытие по всему дому.
IV. Краткое содержание
Компактное OLT-решение блочного типа XGS-PON от HSGQ идеально устраняет болевые точки сценариев сетей малого и среднего размера в условиях текущей глобальной эволюции сети в сторону 10G PON. Будь то независимые интернет-провайдеры, стремящиеся контролировать затраты на новое строительство, или промышленные парки, требующие цифровой модернизации сети, это решение является идеальным выбором, который сочетает в себе технологический прогресс с экономической целесообразностью.
