Dans le contexte de transformation numérique en évolution rapide d'aujourd'hui, qu'il s'agisse de FAI de petite et moyenne taille, de réseaux de campus d'entreprise ou de passionnés de réseaux domestiques à la recherche de la solution ultime, tout le monde est confronté au même défi : comment maximiser la bande passante du réseau tout en minimisant les coûts d'équipement et l'utilisation de l'espace ?
Les méthodes de mise en réseau traditionnelles nécessitent généralement un modem optique externe encombrant (wifi ONU/ONT) doté de sa propre alimentation, connecté à un commutateur ou un routeur via des câbles réseau. Cela donne non seulement l'impression que le boîtier actuel ou le rack de serveur est encombré, mais augmente également les points potentiels de défaillance matérielle.
Qu'est-ce qu'un GPON STICK ?
Un GPON STICK (tel que HSGQ-TS-GB32 ) est un composant matériel innovant qui encapsule toutes les puces et fonctions d'un GPON ONU (modem optique) traditionnel dans un module SFP standard. Une extrémité dispose d'une interface fibre optique SC standard pour la connexion au câble fibre optique PON de l'opérateur ; l'autre extrémité est dotée d'une interface SFP standard, fonctionnant essentiellement comme un « modem optique invisible ».
Pourquoi choisir une solution de connexion directe de « switch + GPON STICK » ?
Branchez un GPON STICK directement sur un commutateur géré intelligent L2/L3 avec des ports SFP, apportant des changements révolutionnaires au déploiement du réseau :
1. Charge considérablement réduite sur les salles de serveurs et les boîtiers de courant faible
Étant donné que le GPON STICK est directement alimenté par les ports SFP du commutateur, l'ensemble du réseau élimine complètement le besoin d'adaptateurs d'alimentation pour modem optique traditionnels. Sans câbles réseau redondants ni cordons d'alimentation encombrants, l'utilisation de l'espace des racks de salle de serveurs ou des boîtiers de courant faible domestiques est grandement améliorée.
2. Dépenses d’investissement et coûts d’exploitation considérablement réduits
Pour des scénarios tels que des appartements multi-locataires, des hôtels intelligents ou des petits parcs, il n'est pas nécessaire d'acheter un modem optique distinct pour chaque point d'accès. L'utilisation d'un seul commutateur à fibre optique haut débit en conjonction avec un GPON STICK pour une liaison montante étendue et la distribution de la liaison descendante directement via des ports Ethernet denses réduisent considérablement les coûts d'achat de matériel et les fonds de maintenance ultérieurs.
3. Isolation multiservice et gestion de réseau puissantes
Grâce à la puissante segmentation VLAN, au contrôle des priorités QoS et aux politiques de sécurité des commutateurs gérés, les ingénieurs peuvent contrôler avec précision le trafic de liaison montante directement du côté du commutateur. Qu'il s'agisse d'un réseau de bureau, d'un réseau de surveillance ou d'un Wi-Fi invité, une isolation physique et logique parfaite peut être obtenue avec un seul câble à fibre optique en amont.
Avantages clés
**Économie d'espace extrême**
**Éliminez les modems optiques en masse :** Il compresse toutes les fonctions des modems optiques traditionnels dans un module SFP. Après avoir été directement branché sur un switch ou un routeur, le modem optique physique qui occupait auparavant de l'espace disparaît complètement.
**Zéro câbles redondants :** Plus besoin d'adaptateurs d'alimentation ou de câbles réseau reliant le modem optique et le commutateur, ce qui rend les racks de serveurs dans les salles de serveurs ou les boîtiers électriques domestiques extrêmement propres.
**Économie d'énergie verte et alimentation électrique unifiée**
Le GPON STICK est directement alimenté par le port SFP du switch ou du routeur. Cela réduit non seulement l'occupation des emplacements des multiprises, mais permet également un redémarrage matériel à distance des ports du module via un commutateur géré, améliorant considérablement la commodité de la maintenance.
**Briser le goulot d'étranglement du Gigabit (certains modules avancés)**
Les modems optiques Gigabit traditionnels ne disposent généralement que de ports LAN de 1 Gbit/s (atteignant en réalité environ 940 Mbit/s à pleine vitesse). Certains GPON STICK prenant en charge des vitesses de bus de 2,5 G, lorsqu'ils sont branchés sur des ports de commutateur prenant en charge 2,5 G ou 10 G SFP+, peuvent parfaitement utiliser la bande passante fournie par l'opérateur (par exemple, le haut débit de 1 000 M effectivement fourni en 1 200 M), brisant ainsi le goulot d'étranglement des ports réseau physiques Gigabit.
Haute flexibilité architecturale
Pour les réseaux d'entreprise POL (campus entièrement optiques) ou multi-locataires, les ingénieurs peuvent effectuer directement la segmentation VLAN multiservice, la configuration des priorités QoS et le contrôle des politiques de pare-feu sur le trafic WAN de liaison montante du GPON STICK à l'extrémité du commutateur. Pas besoin de plusieurs couches de mappage fastidieux entre le modem optique et le commutateur.
Inconvénients et défis potentiels
Génération de chaleur extrêmement élevée (le principal problème)
Chaleur hautement concentrée : le GPON STICK est essentiellement une ONU complète exécutant un système Linux miniature. Le regroupement de puces et de processeurs de conversion photoélectrique haute puissance dans un petit boîtier métallique SFP entraîne des températures de fonctionnement atteignant généralement 60 °C à 80 °C, voire plus.
Exigences strictes en matière de dissipation thermique : si le commutateur installé ne dispose pas d'un ventilateur de refroidissement actif ou est situé dans un boîtier de courant faible scellé et mal ventilé, le module est très susceptible à la surchauffe, entraînant une perte de paquets, une vitesse de réseau lente, des déconnexions ou même un épuisement du matériel.
Barrière technique élevée et configuration relativement complexe :
Les modems optiques traditionnels peuvent être utilisés simplement en branchant un câble à fibre optique et en entrant un compte haut débit. Cependant, les GPON STICK sont des appareils « hardcore ». Les utilisateurs ont généralement besoin de certaines connaissances en réseau pour cloner manuellement le LOID, le SN (numéro de série), l'adresse MAC et d'autres informations d'authentification du modem optique d'origine via SSH/Telnet ou une interface Web cachée. Ils peuvent même avoir besoin de configurer une négociation complexe du débit de port et une transmission du service VLAN sur le commutateur.
Problèmes de compatibilité du débit de port :
La plupart des GPON STICK ont une vitesse de bus physique de 1 Gbit/s ou 2,5 Gbit/s. S'il est branché directement sur un port de commutateur SFP+ 10G d'entreprise limité à 10 Gbit/s et ne prenant pas en charge la rétrocompatibilité, le système ne reconnaîtra pas du tout le module. Le matériel et le micrologiciel de l'appareil doivent prendre en charge la commutation de débit forcée (par exemple, le verrouiller manuellement à 1 000 Mbps).
**Fonctionnalité relativement simple :** Les modems optiques traditionnels intègrent généralement la transmission du signal Wi-Fi, plusieurs ports LAN et un port vocal (POTS) pour connecter les lignes fixes. GPON STICK, cependant, fournit simplement un canal fibre vers données standard, sans aucune fonctionnalité Wi-Fi ni interface supplémentaire. La couverture sans fil ultérieure et l'accès aux terminaux doivent reposer entièrement sur les commutateurs et les routeurs AP connectés.
**Risques liés à la compatibilité des opérateurs :** Les opérateurs haut débit de certaines régions (en particulier dans certaines provinces de Chine) exercent un contrôle très strict sur les terminaux de modem optique, effectuant une authentification par cryptage dynamique ou émettant des plug-ins de service spécifiques au niveau OLT (Optical Terminal Level) du centre de données. Le micrologiciel GPON STICK tiers peut ne pas être parfaitement compatible avec toutes les marques d'équipements de centre de données, et parfois le module peut soudainement se « déconnecter » ou être mis sur liste noire après la mise à niveau du centre de données de l'opérateur.
Guide pratique : Comment connecter un switch à un GPON STICK ?
Pour parvenir à une collaboration parfaite entre le switch et le GPON STICK, les quatre étapes clés suivantes sont généralement requises :
Étape 1 : connexion physique et négociation des tarifs

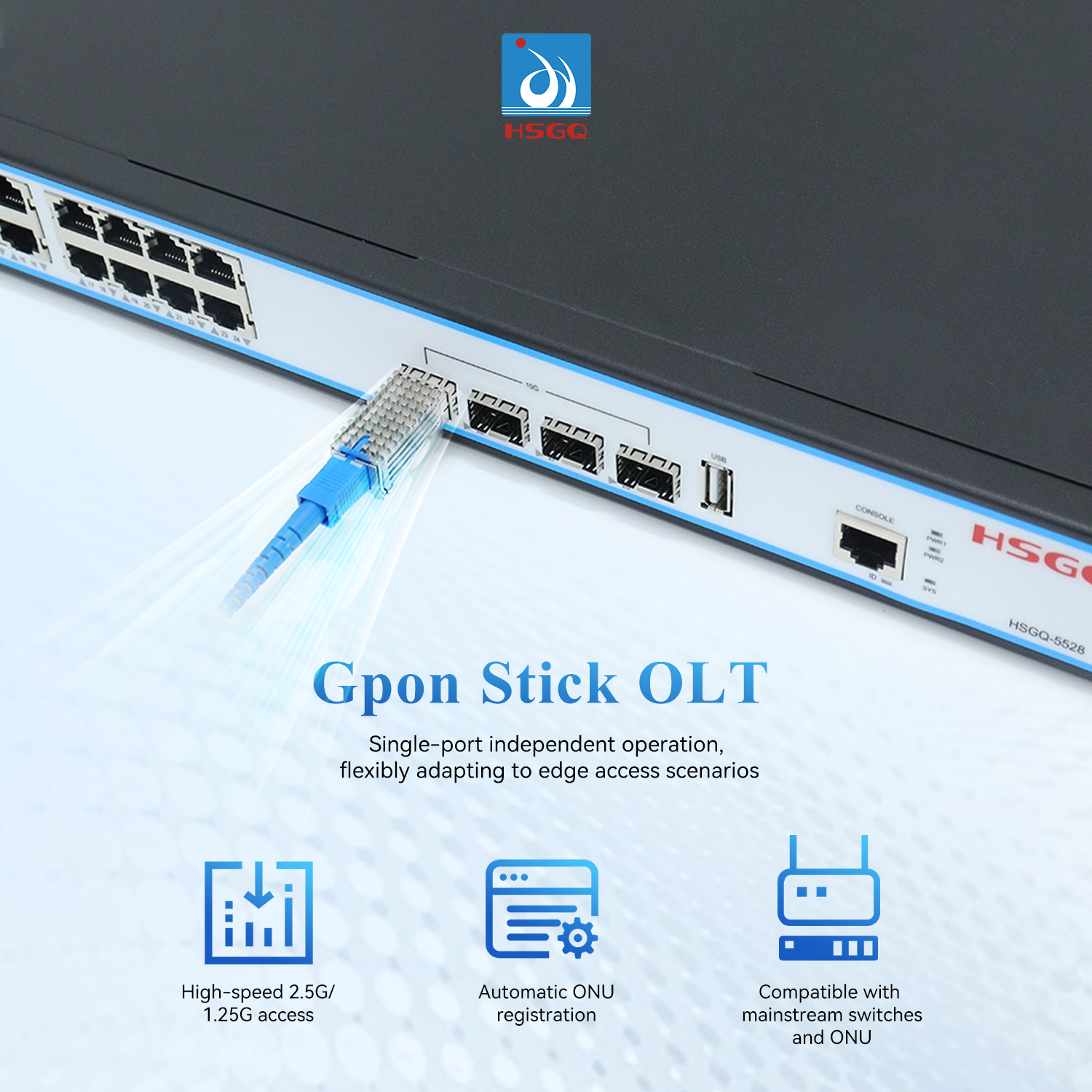

Branchez le GPON STICK sur le port SFP du switch et connectez le câble fibre optique au port optique du module.
Remarque : La compatibilité du débit de port est importante. Le débit du bus du GPON STICK est généralement de 1 Gbit/s. Si vous utilisez un commutateur avec un port SFP+ 10G, assurez-vous de vous connecter au panneau d'administration du commutateur et de verrouiller manuellement le débit du port à 1 000 Mbps (1G). Sinon, une inadéquation de débit peut rendre l'interface méconnaissable ou ses voyants lumineux s'allumer.
Étape 2 : Connectez-vous au panneau d'administration STICK et clonez les informations d'authentification
Pour permettre à l'OLT (Optical Line Terminal) de l'opérateur d'accepter ce nouveau module, les informations d'authentification du modem optique d'origine doivent être clonées.
Connectez votre ordinateur au commutateur et définissez son adresse IP sur une adresse IP statique sur le même sous-réseau que l'adresse IP par défaut du GPON STICK (par exemple, si l'adresse IP par défaut du module est 192.168.1.1, définissez l'adresse IP de l'ordinateur sur 192.168.1.2).
Connectez-vous au backend de gestion STICK via un navigateur ou SSH/Telnet.
Entrez le LOID (code d'identification haut débit), le SN (numéro de série) et l'adresse MAC du modem optique d'origine. Enregistrez et redémarrez le module jusqu'à ce que l'état PON s'affiche comme O5 (enregistré).
Étape 3 : Transmettre les VLAN sur le commutateur
Les services Internet et IPTV des FAI ont généralement des balises VLAN spécifiques.
Dans le backend du commutateur, localisez le port SFP où le GPON STICK est inséré.
Configurez ce port en mode Trunk (ou en mode hybride selon les besoins) et autorisez le passage des ID VLAN du service Internet du FAI. Cela garantit que le trafic commuté est transmis avec précision à la salle d'équipement en amont.
Étape 4 : Accès Internet commuté au terminal
Une fois le transfert VLAN terminé, le routeur logiciel, le pare-feu ou le routeur principal connecté au commutateur peut se connecter directement à Internet via PPPoE en saisissant son compte haut débit et son mot de passe.
Considérations clés : Dissipation thermique et stabilité
Étant donné que le GPON STICK intègre une puce de modem optique hautement intégrée dans un espace extrêmement réduit, sa génération de chaleur est supérieure à celle des modules optiques ordinaires (fonctionnant généralement entre 60 °C et 80 °C).
Lors de la sélection d'un commutateur, il est recommandé d'utiliser un commutateur géré de qualité industrielle ou d'entreprise avec d'excellentes performances de dissipation thermique et un refroidissement actif par ventilateur.
Assurez une bonne ventilation dans la salle des serveurs ou dans le boîtier de courant faible pour éviter la perte de paquets réseau ou la déconnexion due à une surchauffe du module.
Conclusion
La solution d'accès entièrement optique de connexion directe du commutateur au GPON STICK, avec son intégration d'espace extrêmement élevée, son excellent rapport qualité-prix et ses capacités flexibles de contrôle du flux de service, devient une tendance populaire pour les POL de nouvelle génération et les FAI de petite et moyenne taille. Le choix d'un équipement matériel de communication de haute qualité peut rendre la mise à niveau en douceur de votre réseau fibre optique 10 Gigabit plus facile et plus efficace.
