Na atual transformação digital em rápida evolução, sejam ISPs de pequeno e médio porte, redes de campus empresariais ou entusiastas de redes domésticas que buscam a solução definitiva, todos enfrentam o mesmo desafio: como maximizar a largura de banda da rede e, ao mesmo tempo, minimizar os custos de equipamentos e o uso de espaço?
Os métodos de rede tradicionais normalmente requerem um modem óptico externo volumoso (wi-fi ONU/ONT) com fonte de alimentação própria, conectado a um switch ou roteador por meio de cabos de rede. Isso não apenas faz com que a caixa de corrente fraca ou o rack do servidor pareçam desordenados, mas também aumenta os pontos potenciais de falha de hardware.
O que é um GPON STICK?

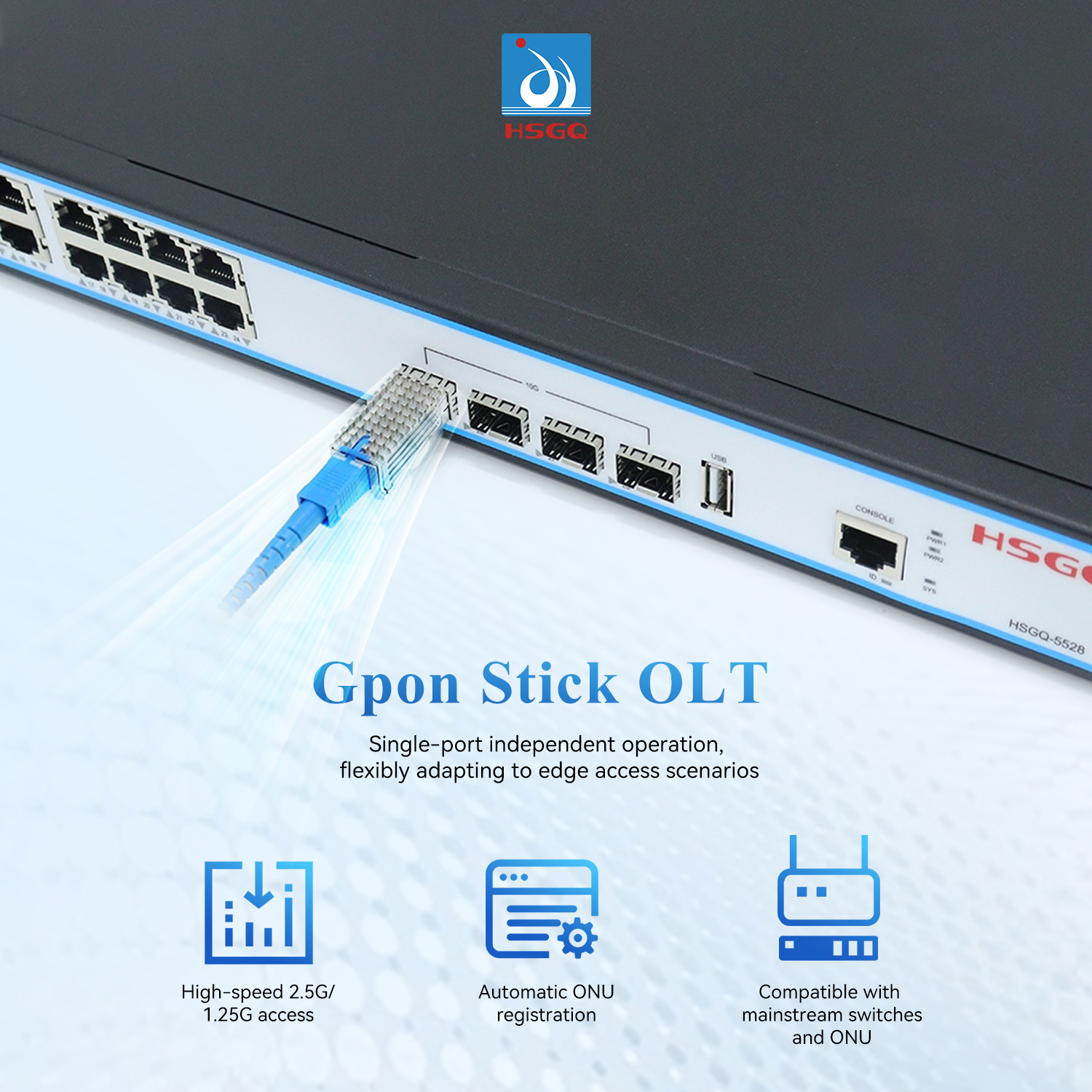

Um GPON STICK (como HSGQ-TS-GB32 ) é um componente de hardware inovador que encapsula todos os chips e funções de um GPON ONU tradicional (modem óptico) em um módulo SFP padrão. Uma extremidade possui uma interface de fibra óptica SC padrão para conexão ao cabo de fibra óptica PON da operadora; a outra extremidade possui uma interface SFP padrão, funcionando essencialmente como um “modem óptico invisível”.
Por que escolher uma solução de conexão direta de “switch + GPON STICK”?
Conecte um GPON STICK diretamente em um switch gerenciado inteligente L2/L3 com portas SFP, trazendo mudanças revolucionárias para implantação de rede:
1. Carga significativamente reduzida em salas de servidores e caixas de corrente fraca
Como o GPON STICK é alimentado diretamente pelas portas SFP do switch, toda a rede elimina completamente a necessidade de adaptadores de energia para modem óptico tradicional. Sem cabos de rede redundantes e cabos de alimentação bagunçados, a utilização do espaço dos racks da sala de servidores ou das caixas de corrente fraca domésticas é bastante melhorada.
2. Despesas de capital e custos operacionais significativamente reduzidos
Para cenários como apartamentos com vários locatários, hotéis inteligentes ou pequenos parques, não há necessidade de adquirir um modem óptico separado para cada ponto de acesso. A utilização de um único switch de fibra óptica de alta velocidade em conjunto com um GPON STICK para uplink de área ampla e a distribuição de downlink diretamente através de portas Ethernet densas reduz significativamente os custos de aquisição de hardware e subsequentes fundos de manutenção.
3. Poderoso isolamento multisserviço e gerenciamento de rede
Com a poderosa segmentação de VLAN, controle de prioridade de QoS e políticas de segurança de switches gerenciados, os engenheiros podem controlar com precisão o tráfego de uplink diretamente no lado do switch. Seja uma rede de escritório, uma rede de monitoramento ou Wi-Fi para convidados, o isolamento físico e lógico perfeito pode ser alcançado com um único cabo de fibra óptica upstream.
Principais vantagens
**Extrema economia de espaço**
**Elimine modems ópticos em massa:** Ele compacta todas as funções dos modems ópticos tradicionais em um módulo SFP. Após ser conectado diretamente a um switch ou roteador, o modem óptico físico que antes ocupava espaço desaparece completamente.
**Zero cabos redundantes:** Não são necessários mais adaptadores de energia ou cabos de rede conectando o modem óptico e o switch, tornando os racks de servidores em salas de servidores ou caixas elétricas domésticas extremamente limpos.
**Economia de energia verde e fonte de alimentação unificada**
O GPON STICK é alimentado diretamente pela porta SFP do switch ou roteador. Isso não apenas reduz a ocupação dos slots do filtro de linha, mas também permite a reinicialização remota das portas do módulo por meio de um switch gerenciado, melhorando significativamente a conveniência da manutenção.
**Rompendo o gargalo do Gigabit (alguns módulos avançados)**
Os modems ópticos gigabit tradicionais normalmente possuem apenas portas LAN de 1 Gbps (na verdade, atingindo cerca de 940 Mbps em velocidade máxima). Alguns GPON STICKs que suportam velocidades de barramento de 2,5 G, quando conectados a portas de switch que suportam 2,5 G ou 10 G SFP+, podem utilizar perfeitamente a largura de banda fornecida pela operadora (por exemplo, banda larga de 1.000 M na verdade entregue como 1.200 M), rompendo o gargalo das portas de rede física gigabit.
Alta flexibilidade arquitetônica
Para redes corporativas POL (campus totalmente óptico) ou multilocatários, os engenheiros podem realizar diretamente segmentação de VLAN multisserviço, configuração de prioridade de QoS e controle de política de firewall no tráfego WAN de uplink do GPON STICK na extremidade do switch. Não há necessidade de múltiplas camadas de mapeamento complicado entre o modem óptico e o switch.
Potenciais desvantagens e desafios
Geração de calor extremamente alta (o ponto central da dor)
Calor altamente concentrado: O GPON STICK é essencialmente uma ONU completa rodando um sistema Linux em miniatura. Aglomerar chips e processadores de conversão fotoelétrica de alta potência em um pequeno invólucro de metal SFP resulta em temperaturas operacionais que normalmente atingem 60°C-80°C, ou até mais.
Requisitos rígidos de dissipação de calor: Se o switch instalado não tiver resfriamento de ventilador ativo ou estiver localizado em uma caixa de corrente fraca selada e mal ventilada, o módulo será altamente suscetível a superaquecimento, levando à perda de pacotes, velocidades de rede lentas, desconexões ou até mesmo desgaste de hardware.
Alta barreira técnica e configuração relativamente complexa:
Os modems ópticos tradicionais podem ser usados simplesmente conectando um cabo de fibra óptica e inserindo uma conta de banda larga. No entanto, os GPON STICKs são dispositivos “hardcore”. Os usuários normalmente precisam de algum conhecimento de rede para clonar manualmente o LOID, SN (número de série), endereço MAC e outras informações de autenticação do modem óptico original via SSH/Telnet ou uma interface web oculta. Eles podem até precisar configurar negociações complexas de taxas de porta e passagem de serviço VLAN no switch.
Problemas de compatibilidade de taxa de porta:
A maioria dos GPON STICKs tem uma velocidade de barramento físico de 1 Gbps ou 2,5 Gbps. Se conectado diretamente a uma porta de switch SFP+ 10G de nível empresarial limitada a 10 Gbps e que não suporta compatibilidade com versões anteriores, o sistema não reconhecerá o módulo. Tanto o hardware quanto o firmware do dispositivo precisam suportar comutação de taxa forçada (por exemplo, bloqueá-lo manualmente em 1000Mbps).
**Funcionalidade relativamente simples:** Os modems ópticos tradicionais normalmente integram transmissão de sinal Wi-Fi, múltiplas portas LAN e uma porta de voz (POTS) para conexão de linhas fixas. O GPON STICK, entretanto, simplesmente fornece um canal padrão de fibra para dados, sem qualquer funcionalidade Wi-Fi ou interfaces extras. A cobertura sem fio subsequente e o acesso ao terminal devem depender inteiramente dos switches e roteadores AP conectados.
**Riscos de compatibilidade de operadora:** As operadoras de banda larga em algumas regiões (especialmente em certas províncias da China) têm um controle muito rigoroso sobre os terminais de modem óptico, realizando autenticação de criptografia dinâmica ou emitindo plug-ins de serviço específicos no OLT (nível de terminal óptico) no data center. O firmware GPON STICK de terceiros pode não ser perfeitamente compatível com todas as marcas de equipamentos de data center e, ocasionalmente, o módulo pode 'desconectar-se' repentinamente ou ser colocado na lista negra após a atualização do data center da operadora.
Guia prático: como conectar um switch a um GPON STICK?
Para alcançar a colaboração perfeita entre o switch e o GPON STICK, normalmente são necessárias as quatro etapas principais a seguir:
Passo 1: Conexão Física e Negociação de Tarifas
Conecte o GPON STICK na porta SFP do switch e conecte o cabo de fibra óptica à porta óptica do módulo.
Nota: A compatibilidade da taxa de porta é importante. A taxa de barramento do GPON STICK é normalmente de 1 Gbps. Se você estiver usando um switch com porta 10G SFP+, faça login no painel de administração do switch e bloqueie manualmente a taxa da porta para 1000 Mbps (1G). Caso contrário, a incompatibilidade de taxas pode fazer com que a interface fique irreconhecível ou que suas luzes indicadoras acendam.
Etapa 2: faça login no painel de administração do STICK e clone as informações de autenticação
Para permitir que o OLT (Optical Line Terminal) da operadora aceite este novo módulo, as informações de autenticação do modem óptico original devem ser clonadas.
Conecte seu computador ao switch e defina seu endereço IP para um endereço IP estático na mesma sub-rede que o endereço IP padrão do GPON STICK (por exemplo, se o IP padrão do módulo for 192.168.1.1, defina o IP do computador para 192.168.1.2).
Faça login no back-end de gerenciamento STICK por meio de um navegador ou SSH/Telnet.
Insira o LOID (código de identificação de banda larga), SN (número de série) e endereço MAC do modem óptico original. Salve e reinicie o módulo até que o status PON seja exibido como O5 (registrado).
Etapa 3: Transmitir VLANs no switch
Os serviços de Internet e IPTV de ISPs normalmente possuem tags VLAN específicas.
No backend do switch, localize a porta SFP onde o GPON STICK está inserido.
Configure esta porta no modo Tronco (ou modo Híbrido, conforme necessário) e permita a passagem dos IDs de VLAN do serviço de Internet do ISP. Isso garante que o tráfego dial-up seja transmitido com precisão para a sala de equipamentos upstream.
Etapa 4: acesso discado à Internet por dispositivo terminal
Depois que a passagem da VLAN for concluída, o roteador de software, firewall ou roteador principal conectado ao switch poderá discar diretamente para a Internet via PPPoE inserindo sua conta de banda larga e senha.
Principais Considerações: Dissipação de Calor e Estabilidade
Como o GPON STICK integra um chip de modem óptico altamente integrado em um espaço extremamente pequeno, sua geração de calor é maior do que a dos módulos ópticos comuns (normalmente operando a 60°C - 80°C).
Ao selecionar um switch, é recomendado usar um switch gerenciado de nível industrial ou empresarial com excelente desempenho de dissipação de calor e resfriamento de ventilador ativo.
Garanta uma boa ventilação na sala do servidor ou na caixa de corrente fraca para evitar perda ou desconexão de pacotes de rede devido ao superaquecimento do módulo.
Conclusão
A solução de acesso totalmente óptico de conexão direta do switch ao GPON STICK, com sua integração de espaço extremamente alta, excelente desempenho de custo e recursos flexíveis de controle de fluxo de serviço, está se tornando uma tendência popular para POLs de próxima geração e ISPs de pequeno e médio porte. A escolha de equipamentos de hardware de comunicação de alta qualidade pode tornar a atualização tranquila de sua rede de fibra óptica de 10 Gigabit mais fácil e eficiente.
