La fibre peut transporter des données à haut débit vers un point d'accès au plafond ou vers une ONU distante, mais l'appareil a toujours besoin d'une alimentation fiable. Cet écart peut nécessiter des prises séparées ou des conduites de cuivre là où l'installation est difficile. PoF résout le problème en associant la connectivité optique à une alimentation centralisée, bien que le terme puisse décrire soit une conversion de puissance optique par laser, soit un câblage à fibre hybride avec des conducteurs dédiés.
Reconnaître la différence évite les hypothèses erronées sur la distance, l’isolement, l’efficacité et la compatibilité. Les sections suivantes expliquent comment fonctionne une liaison PoF, comment un routeur PoF se connecte à une ONU PoF ou à un point d'accès de plafond, et où la technologie offre de la valeur.
Une liaison PoF commence dans une salle d'équipement ou une armoire de communication. Le trafic en amont entre à partir d'un OLT, d'une passerelle ou d'un dispositif d'agrégation, tandis qu'une alimentation centrale fournit de l'énergie aux terminaux distants. Les données sont lancées sur la fibre optique, l'alimentation suit le chemin de livraison sélectionné et le point final utilise les deux entrées pour faire fonctionner ses fonctions Ethernet, Wi-Fi ou de traitement. La séquence est simple, mais chaque étape doit être conçue comme faisant partie d’un seul système.
Deux budgets déterminent si le lien fonctionne de manière fiable. Le budget optique prend en compte les pertes des répartiteurs, des connecteurs, des épissures et des fibres, tandis que le budget électrique vérifie la tension et la puissance au point final. Un récepteur peut signaler des niveaux optiques normaux mais redémarrer car la tension délivrée tombe en dessous de sa plage de fonctionnement. Tester uniquement le chemin des données donne donc une image incomplète.
Le véritable PoF optique utilise la lumière comme vecteur d'énergie. Une source laser convertit l'entrée électrique en puissance optique, la fibre la transporte et un convertisseur de puissance photovoltaïque produit de l'électricité CC à l'extrémité. La source lumineuse, la fibre et le convertisseur constituent les trois éléments principaux, dont les performances sont influencées par la longueur d'onde, la distance, l'efficacité de conversion et les limites de gestion de la puissance.
Le PoF à fibre hybride fonctionne différemment. Les brins optiques transportent le trafic GPON, EPON ou Ethernet, tandis que les conducteurs en cuivre à l'intérieur du même câble composite fournissent de l'énergie électrique. Cette approche évite la conversion optique-électrique dans le chemin d'alimentation et est couramment utilisée pour les connexions routeur-ONU et AP au plafond. Cependant, le câble n’est pas entièrement non conducteur et ne doit pas bénéficier des avantages d’isolation d’une véritable alimentation optique.
Dans un câble hybride, les données et l'alimentation partagent une gaine extérieure mais restent physiquement séparées. La chute de tension sur les conducteurs n'affaiblit pas directement le signal optique et l'atténuation optique ne révèle pas la quantité de puissance électrique atteignant l'appareil. Les ingénieurs doivent calculer la résistance des conducteurs, la longueur du câble, la demande de courant et la tension distante indépendamment du budget de la liaison optique. La bonne question n’est pas simplement de savoir jusqu’où atteint la fibre, mais aussi de savoir si la liaison complète fournit des données valides et une puissance adéquate.
Le routeur PoF est la plaque tournante d'un réseau d'accès hybride. Il reçoit l'alimentation optique, distribue le signal à plusieurs branches et fournit une alimentation CC aux ports distants compatibles. La planification doit couvrir le nombre de sorties, la puissance totale, les limites par port, le mode PON et la longueur maximale du câble.

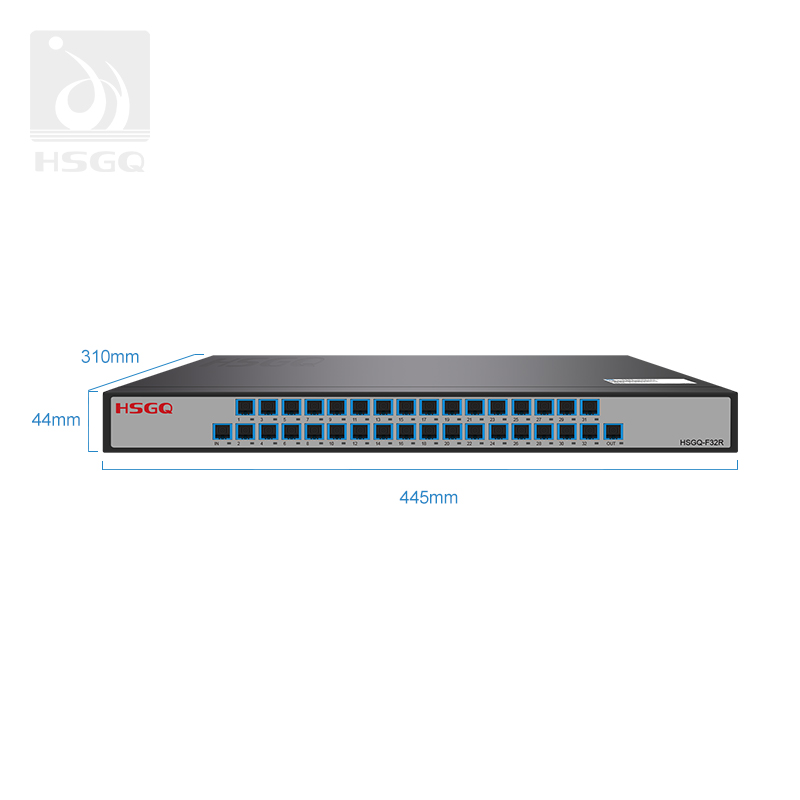

Le F32R de HSGQ illustre cette architecture. Il combine une section de distribution optique 1+32 canaux avec une alimentation 48 V à 32 canaux, prend en charge l'adaptation GPON et EPON et utilise un câble composite optique-électrique. Le modèle prend en charge des liaisons allant jusqu'à 300 mètres, fournit jusqu'à 80 W par port et a une capacité de puissance totale de 800 W.

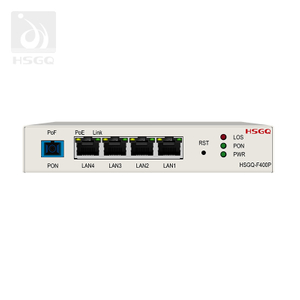

Un PoF ONU termine la liaison d'accès optique et présente des services tels qu'Ethernet ou Wi-Fi. Un terminal de base peut offrir un port Gigabit, tandis que les modèles orientés salle peuvent ajouter plusieurs interfaces, un accès sans fil ou une puissance de sortie en aval. L'unité sélectionnée doit correspondre au protocole PON, à la plage de réception optique, à la disposition des connecteurs, à la tension d'entrée et au profil de service prévu. Des noms de produits similaires ne garantissent pas à eux seuls l’interopérabilité.
Le rayon de courbure des câbles, la ventilation, l'accès aux connecteurs et l'espace de remplacement doivent être vérifiés avant de monter une ONU au-dessus d'un plafond ou à l'intérieur d'un boîtier.
Un point d'accès au plafond doit être placé là où la couverture radio l'exige, et non là où une prise existe. La fibre optique PoF pour le déploiement de points d'accès au plafond peut fournir des données et de l'énergie de fonctionnement via un itinéraire planifié, ce qui est utile dans les hôtels, les écoles, les bureaux et les longs couloirs. La conception nécessite toujours une allocation réaliste basée sur la consommation de pointe, car le nombre de radios, la génération Wi-Fi et la puissance de transmission affectent la puissance.
HSGQ fournit des routeurs optiques, des terminaux PoF ONU et des points d'accès de plafond optique qui peuvent être combinés au sein d'un écosystème de réseau d'accès coordonné.
Composant | Rôle principal | Fonction de données | Responsabilité du pouvoir | Vérification de la sélection des clés |
OLT ou passerelle | Fournit un accès en amont | Lance le signal optique | Séparé de l'alimentation du point final | Protocole et capacité |
Routeur PoF | Centralise la distribution | Divise ou transfère le trafic | Alimente les succursales distantes | Port et puissance totale |
Câble hybride | Connecte les deux extrémités | La fibre transporte des données | Les conducteurs transportent du courant continu | Longueur et taille du conducteur |
PoF ONU | Termine le lien | Fournit Ethernet ou Wi-Fi | Reçoit le pouvoir central | Plage optique et tension |
Plafond AP | Offre un accès sans fil | Sert les appareils des utilisateurs | Utilise l'alimentation à distance | Couverture et demande de pointe |
Le défi dans un grand réseau intérieur est rarement un point d’accès difficile ; il répète l'installation dans de nombreuses pièces, sols et plafonds. Des prises et des adaptateurs séparés ajoutent un travail de coordination et peuvent éloigner les appareils de leur meilleure position de couverture. Une disposition PoF centralisée crée une conception de succursale plus cohérente en restituant la connectivité et l’alimentation à la salle de communication. Sa valeur réside dans la flexibilité du déploiement, et non dans l'amélioration des performances radio en soi.
Les hôtels et les écoles sont des choix naturels car les chambres, les salles de classe, les couloirs et les espaces partagés se répètent. Les bureaux dont la configuration change peuvent également en bénéficier lorsque les postes AP doivent suivre la demande de couverture.
Les projets fibre jusqu'à la pièce peuvent placer une ONU dans chaque appartement, chambre d'hôtel, dortoir ou zone de bureau. Sans alimentation à distance, chaque terminal a besoin d'un adaptateur et d'une prise locale, augmentant ainsi le matériel visible et compliquant la planification de l'alimentation de secours. Une ONU PoF peut recevoir un service optique et une alimentation centralisée, puis fournir Ethernet ou Wi-Fi localement. Cela peut simplifier l’agencement des pièces.
L’avantage dépend d’une conception compatible de bout en bout. Les ports du routeur, le câble composite, les connecteurs, la tension et les interfaces ONU doivent être sélectionnés comme un seul système. Le mélange de composants vaguement compatibles peut effacer les avantages de maintenance que l’alimentation centralisée était censée créer.
Le PoF devient plus pertinent lorsqu'un point de terminaison se situe au-delà d'une connexion Ethernet en cuivre pratique ou lorsque les travaux électriques locaux sont coûteux. Les bâtiments de campus, les entrepôts, les parcs de bureaux, les installations extérieures, les points de surveillance et les longs couloirs peuvent créer cette condition. La fibre préserve le chemin des données sur des distances d'accès plus longues, tandis que l'alimentation centralisée réduit la dépendance à l'égard d'une alimentation distincte à chaque emplacement distant. Le résultat peut être une architecture plus propre.
Les voies extérieures et inter-bâtiments nécessitent encore une protection minutieuse. Les conducteurs hybrides peuvent nécessiter un contrôle des surtensions, une mise à la terre, une résistance à l'eau, une résistance aux UV et une protection mécanique. La véritable alimentation optique offre une isolation plus forte pour les capteurs spécialisés, mais elle dessert une plage de puissance différente de celle d'une ONU de réseau d'accès.
Un itinéraire combiné fibre et alimentation permet aux concepteurs de placer une ONU, une caméra ou un point d'accès en fonction des besoins de couverture et de service plutôt que de l'emplacement de la prise. Les zones de plafond, les murs éloignés, les longs couloirs et les installations isolées deviennent plus faciles à planifier lorsqu'un chemin coordonné remplace les lignes de données et électriques acheminées séparément. Cette flexibilité peut également réduire les conflits entre les configurations électriques, du plafond et du réseau.
Garder l’équipement électrique dans une armoire accessible rend l’inspection et le remplacement plus prévisibles. Un onduleur partagé peut prendre en charge plusieurs terminaux, tandis qu'un équipement central compatible peut permettre aux techniciens d'isoler ou de redémarrer des branches individuelles. Ces fonctions doivent être vérifiées car l'alimentation centralisée ne fournit pas automatiquement un contrôle par port. L'approvisionnement central doit également inclure une capacité de réserve ou une redondance lorsque la disponibilité est importante.
Le diagnostic des défauts devient plus structuré lorsque les niveaux optiques, la sortie du port, la tension du point final et la charge des branches peuvent être vérifiés à partir d'un emplacement connu. Moins d'adaptateurs locaux suppriment un point de défaillance commun, même s'ils rendent également le système d'alimentation central plus critique.
La partie données d'un câble PoF hybride conserve la longue portée, le potentiel de bande passante et la résistance aux interférences électromagnétiques de la fibre. L'accès optique peut s'étendre plus près de l'utilisateur sans avoir recours à un long segment Ethernet en cuivre simplement pour fournir de l'énergie. Un câble composite peut également utiliser moins d'espace de cheminement que les câbles de fibre et d'alimentation installés séparément. Ces gains sont particulièrement utiles lorsque la distance ou l'encombrement des câbles crée déjà un problème de conception.
Les conducteurs restent électriques, donc l'isolation, les limites de courant, la protection contre les surtensions, le classement au feu et les règles d'installation locales s'appliquent toujours. L'isolation galvanique complète et la transmission sans étincelles sont les avantages des véritables liaisons de puissance optiques, et non les propriétés automatiques de chaque produit hybride.
PoF est moins uniforme que l’Ethernet traditionnel et le PoE standardisé. Les connecteurs, l'affectation des broches, la tension d'alimentation, les interfaces optiques et le comportement de gestion peuvent être spécifiques à une famille de produits. La planification du remplacement doit donc commencer dès la conception, puisqu'un terminal acceptant le protocole optique peut toujours avoir une interface d'alimentation incompatible. L'épissage de fibres et la terminaison de câbles composites peuvent également nécessiter des techniciens familiarisés avec les travaux électriques optiques et basse tension, des outils de test appropriés et des pratiques de connexion documentées.
Les liaisons hybrides plus longues perdent de la tension à mesure que le courant circule dans leurs conducteurs. Une demande de point final plus élevée et des conducteurs de plus petite taille augmentent la perte, c'est pourquoi la tension à l'extrémité éloignée doit être vérifiée en cas de charge de pointe. Les véritables systèmes optiques sont confrontés à différentes contraintes : les pertes de conversion, la puissance de la source, le type de fibre, les limites des connecteurs, la longueur d'onde et la capacité du convertisseur photovoltaïque limitent tous la sortie livrable. Ces compromis valent la peine lorsque l'isolation ou la résistance EMI est essentielle, mais ils empêchent dans tous les cas l'alimentation optique de remplacer la distribution électrique ordinaire.
Le PoF est particulièrement utile lorsque les appareils connectés par fibre optique ont besoin d'une alimentation fiable dans des endroits où les prises locales sont difficiles à installer ou à entretenir. Ses avantages pratiques proviennent d'une distribution d'énergie centralisée, d'un placement flexible des points de terminaison et d'un nombre réduit de câbles séparés, tandis que la compatibilité, la chute de tension, le type de câble et la demande de points de terminaison nécessitent toujours une planification minutieuse.
Shenzhen HS Fiber Communication Equipment CO., LTD. fournit des routeurs PoF, des terminaux PoF ONU et des déploiements de fibre optique PoF pour les points d'accès au plafond qui prennent en charge la fourniture coordonnée de données et d'énergie. L'association de ces composants en un seul système peut simplifier l'installation, améliorer l'efficacité de la maintenance et rendre le déploiement de périphériques à distance plus facile à gérer.
R : PoF fournit des données via une fibre optique tout en fournissant de l'énergie, soit sous forme d'énergie optique convertie au point final, soit via des conducteurs séparés à l'intérieur d'un câble hybride.
R : Non. Le PoE transporte les données et l'alimentation via un câble Ethernet en cuivre, tandis que le PoF utilise la fibre pour les données et peut prendre en charge des liaisons plus longues ou des architectures spécialisées d'alimentation à distance.
R : La distance dépend de l'architecture du câble, de la taille du conducteur, de la demande de puissance au point final, des pertes optiques et des spécifications de l'équipement. Les données de la fibre peuvent rester stables même lorsque la tension du point final devient insuffisante.
R : Un routeur PoF distribue des signaux optiques et une alimentation centralisée, tandis qu'un PoF ONU termine la connexion fibre et fournit Ethernet, Wi-Fi ou d'autres services locaux.
R : C'est utile lorsque les points d'accès doivent être installés loin des prises, au-dessus de plafonds difficiles ou à travers de grands bâtiments où l'alimentation centralisée simplifie le câblage et la maintenance.
R : Les limitations courantes incluent la compatibilité des équipements, la chute de tension dans les câbles hybrides, les pertes de conversion dans les véritables systèmes optiques, les exigences d'installation spécialisées et une standardisation inférieure par rapport au PoE conventionnel.
