A fibra pode transportar dados de alta velocidade para um AP de teto ou ONU remota, mas o dispositivo ainda precisa de energia confiável. Essa lacuna pode exigir tomadas separadas ou passagens de cobre onde a instalação é difícil. PoF resolve o problema emparelhando conectividade óptica com energia fornecida centralmente, embora o termo possa descrever conversão de energia óptica baseada em laser ou cabeamento de fibra híbrida com condutores dedicados.
Reconhecer a diferença evita suposições erradas sobre distância, isolamento, eficiência e compatibilidade. As seções a seguir explicam como funciona um link PoF, como um roteador PoF se conecta a uma ONU PoF ou AP de teto e onde a tecnologia oferece valor.
Um link PoF começa em uma sala de equipamentos ou gabinete de comunicações. O tráfego upstream entra a partir de um OLT, gateway ou dispositivo de agregação, enquanto uma fonte central fornece energia para os terminais remotos. Os dados são lançados na fibra óptica, a energia segue o caminho de entrega selecionado e o endpoint usa ambas as entradas para operar suas funções Ethernet, Wi-Fi ou de processamento. A sequência é simples, mas cada estágio deve ser concebido como parte de um sistema.
Dois orçamentos determinam se o link funciona de maneira confiável. O orçamento óptico leva em conta as perdas do divisor, do conector, da emenda e da fibra, enquanto o orçamento elétrico verifica a tensão e a potência no ponto final. Um receptor pode reportar níveis ópticos normais, mas reinicializar porque a tensão fornecida cai abaixo de sua faixa operacional. Testar apenas o caminho dos dados fornece, portanto, uma imagem incompleta.
O verdadeiro PoF óptico usa luz como portador de energia. Uma fonte de laser converte a entrada elétrica em energia óptica, a fibra a transporta e um conversor de energia fotovoltaica produz eletricidade CC na extremidade oposta. A fonte de luz, a fibra e o conversor formam os três elementos principais, com desempenho influenciado pelo comprimento de onda, distância, eficiência de conversão e limites de potência.
PoF de fibra híbrida funciona de maneira diferente. Os fios ópticos transportam tráfego GPON, EPON ou Ethernet, enquanto os condutores de cobre dentro do mesmo cabo composto fornecem energia elétrica. Essa abordagem evita a conversão óptica para elétrica no caminho de alimentação e é comumente usada para conexões de roteador para ONU e pontos de acesso de teto. No entanto, o cabo não é totalmente não condutor e não deve receber os benefícios de isolamento da verdadeira alimentação óptica.
Em um cabo híbrido, os dados e a energia compartilham um revestimento externo, mas permanecem fisicamente separados. A queda de tensão nos condutores não enfraquece diretamente o sinal óptico, e a atenuação óptica não revela quanta energia elétrica chega ao dispositivo. Os engenheiros devem calcular a resistência do condutor, o comprimento do cabo, a demanda de corrente e a tensão na extremidade oposta, independentemente do orçamento do link óptico. A questão correta não é apenas até que ponto a fibra chega, mas se o link completo fornece dados válidos e potência adequada.
O roteador PoF é o hub de uma rede de acesso híbrida. Ele recebe a alimentação óptica, distribui o sinal para diversas ramificações e fornece energia CC para portas remotas compatíveis. O planejamento deve abranger a contagem de saída, potência total, limites por porta, modo PON e comprimento máximo do cabo.

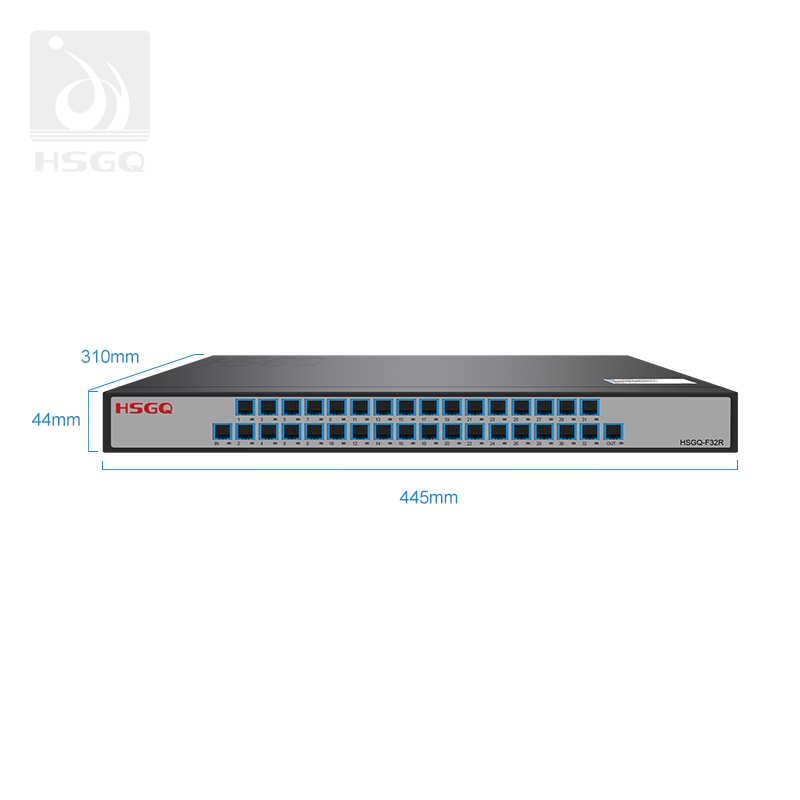

O F32R do HSGQ ilustra essa arquitetura. Ele combina uma seção de distribuição óptica de 1 + 32 canais com uma fonte de alimentação de 48 V de 32 canais, suporta adaptação GPON e EPON e usa cabo composto óptico-elétrico. O modelo suporta links de até 300 metros, fornece até 80 W por porta e tem capacidade total de potência de 800 W.

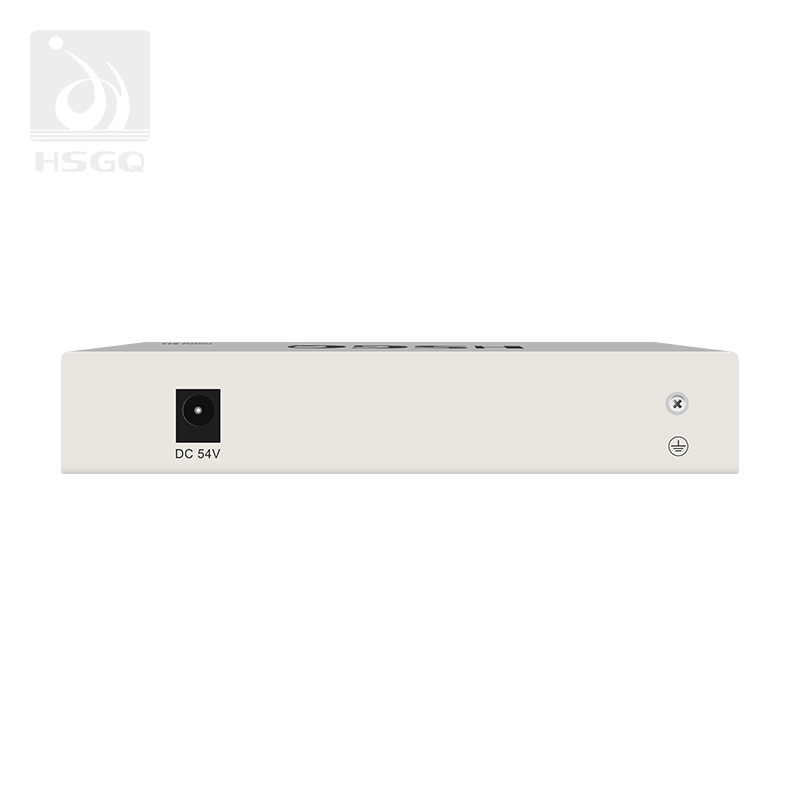

Uma ONU PoF finaliza o link de acesso óptico e apresenta serviços como Ethernet ou Wi-Fi. Um terminal básico pode oferecer uma porta Gigabit, enquanto os modelos voltados para salas podem adicionar múltiplas interfaces, acesso sem fio ou saída de energia downstream. A unidade selecionada deve corresponder ao protocolo PON, faixa de recepção óptica, disposição do conector, tensão de entrada e perfil de serviço pretendido. Nomes de produtos semelhantes por si só não garantem interoperabilidade.
O raio de curvatura do cabo, a ventilação, o acesso ao conector e a folga para substituição devem ser verificados antes de montar uma ONU acima do teto ou dentro de um gabinete.
Um AP de teto deve ser colocado onde a cobertura de rádio exigir, e não onde existir uma tomada. A fibra óptica PoF para implantação de AP no teto pode fornecer dados e energia operacional por meio de uma rota planejada, o que é útil em hotéis, escolas, escritórios e corredores longos. O projeto ainda precisa de uma margem realista com base no consumo de pico, uma vez que a contagem de rádio, a geração de Wi-Fi e a potência de transmissão afetam a potência.
O HSGQ fornece roteadores ópticos, terminais PoF ONU e APs de teto óptico que podem ser combinados em um ecossistema de rede de acesso coordenado.
Componente | Papel principal | Função de dados | Responsabilidade de poder | Verificação de seleção de chave |
OLT ou gateway | Fornece acesso upstream | Lança o sinal óptico | Separado da energia do endpoint | Protocolo e capacidade |
Roteador PoF | Centraliza a distribuição | Divide ou encaminha o tráfego | Capacita filiais remotas | Porta e potência total |
Cabo híbrido | Conecta ambas as extremidades | Fibra transporta dados | Condutores carregam DC | Comprimento e tamanho do condutor |
PoF ONU | Termina o link | Fornece Ethernet ou Wi-Fi | Recebe poder central | Faixa óptica e tensão |
AP de teto | Oferece acesso sem fio | Atende dispositivos de usuário | Usa energia remota | Cobertura e pico de demanda |
O desafio em uma grande rede interna raramente é um AP difícil; está repetindo a instalação em muitas salas, pisos e tetos. Tomadas e adaptadores separados acrescentam trabalho de coordenação e podem afastar os dispositivos de suas melhores posições de cobertura. Um layout PoF centralizado cria um design de filial mais consistente, devolvendo conectividade e energia à sala de comunicações. Seu valor reside na flexibilidade de implantação e não na melhoria do desempenho do rádio por si só.
Hotéis e escolas são combinações naturais porque quartos, salas de aula, corredores e espaços compartilhados se repetem. Escritórios com layouts variáveis também podem se beneficiar quando os cargos de AP precisam acompanhar a demanda de cobertura.
Projetos de fibra para sala podem colocar uma ONU em cada apartamento, quarto de hotel, dormitório ou zona de escritório. Sem alimentação remota, cada terminal precisa de um adaptador e de uma tomada local, aumentando a visibilidade do hardware e complicando o planejamento da energia de reserva. Uma ONU PoF pode receber serviço óptico e energia centralizada e, em seguida, fornecer Ethernet ou Wi-Fi localmente. Isso pode simplificar o layout das salas.
A vantagem depende de um design compatível de ponta a ponta. Portas do roteador, cabo composto, conectores, tensão e interfaces ONU devem ser selecionados como um sistema. A mistura de componentes pouco compatíveis pode eliminar os benefícios de manutenção que a energia centralizada deveria criar.
O PoF se torna mais relevante quando um endpoint está além de uma rede Ethernet de cobre conveniente ou onde o trabalho elétrico local é caro. Prédios de campus, armazéns, parques de escritórios, instalações externas, pontos de vigilância e longos corredores podem criar essa condição. A fibra preserva o caminho dos dados em distâncias de acesso mais longas, enquanto a energia centralizada reduz a dependência de um fornecimento separado em cada local remoto. O resultado pode ser uma arquitetura mais limpa.
As rotas externas e entre edifícios ainda requerem proteção cuidadosa. Condutores híbridos podem precisar de controle de sobretensão, aterramento, resistência à água, resistência aos raios UV e proteção mecânica. A verdadeira alimentação óptica oferece isolamento mais forte para sensores especializados, mas atende a uma faixa de potência diferente de uma ONU de rede de acesso.
Uma rota combinada de fibra e energia permite que os projetistas coloquem uma ONU, uma câmera ou um AP de acordo com as necessidades de cobertura e serviço, em vez da localização da tomada. Áreas de teto, paredes remotas, corredores longos e instalações isoladas tornam-se mais fáceis de planejar quando um caminho coordenado substitui dados e linhas de energia roteados separadamente. Essa flexibilidade também pode reduzir conflitos entre layouts elétricos, de teto e de rede.
Manter os equipamentos elétricos em um gabinete acessível torna a inspeção e a substituição mais previsíveis. Um UPS compartilhado pode suportar vários terminais, enquanto equipamentos centrais compatíveis podem permitir que os técnicos isolem ou reiniciem filiais individuais. Essas funções devem ser verificadas porque a energia centralizada não fornece automaticamente controle por porta. O fornecimento central também deve incluir capacidade de reserva ou redundância onde o tempo de atividade for importante.
O diagnóstico de falhas torna-se mais estruturado quando os níveis ópticos, a saída da porta, a tensão do ponto final e a carga do ramal podem ser verificados a partir de um local conhecido. Menos adaptadores locais eliminam um ponto de falha comum, embora também tornem o sistema de energia central mais crítico.
A parte de dados de um cabo PoF híbrido mantém o longo alcance da fibra, o potencial de largura de banda e a resistência à interferência eletromagnética. O acesso óptico pode se estender mais perto do usuário sem reverter para um longo segmento Ethernet de cobre apenas para fornecer energia. Um cabo composto também pode usar menos espaço de passagem do que cabos de fibra e de energia instalados separadamente. Esses ganhos são mais úteis onde a distância ou o congestionamento de cabos já criam um problema de projeto.
Os condutores permanecem elétricos, portanto, o isolamento, os limites de corrente, a proteção contra surtos, a classificação contra incêndio e as regras de instalação locais ainda se aplicam. O isolamento galvânico completo e a transmissão sem faíscas são benefícios dos verdadeiros links de potência óptica, e não propriedades automáticas de todos os produtos híbridos.
PoF é menos uniforme que a Ethernet convencional e o PoE padronizado. Conectores, atribuições de pinos, tensão de alimentação, interfaces ópticas e comportamento de gerenciamento podem ser específicos de uma família de produtos. O planejamento da substituição deve, portanto, começar durante o projeto, uma vez que um terminal que aceita o protocolo óptico ainda pode ter uma interface de alimentação incompatível. A emenda de fibra e a terminação de cabo composto também podem exigir técnicos familiarizados com trabalhos elétricos ópticos e de baixa tensão, ferramentas de teste adequadas e práticas documentadas de conectores.
Enlaces híbridos mais longos perdem tensão à medida que a corrente flui através de seus condutores. Maior demanda de ponto final e tamanhos menores de condutores aumentam a perda, portanto a tensão de extremo extremo deve ser verificada sob carga de pico. Os verdadeiros sistemas ópticos enfrentam diferentes restrições: perdas de conversão, potência da fonte, tipo de fibra, limites do conector, comprimento de onda e capacidade do conversor fotovoltaico, todos restringem a saída entregue. Essas compensações valem a pena quando o isolamento ou a resistência EMI são essenciais, mas evitam que a alimentação óptica substitua a distribuição elétrica comum em todos os casos.
PoF é mais valioso quando dispositivos conectados por fibra precisam de energia confiável em locais onde as tomadas locais são difíceis de instalar ou manter. Seus benefícios práticos vêm da distribuição centralizada de energia, posicionamento flexível dos terminais e menos cabos separados, enquanto a compatibilidade, a queda de tensão, o tipo de cabo e a demanda dos terminais ainda exigem um planejamento cuidadoso.
Shenzhen HS Fiber Communication Equipment CO., LTD. fornece roteadores PoF, terminais PoF ONU e fibra óptica PoF para implantações de AP de teto que suportam dados coordenados e fornecimento de energia. Combinar esses componentes como um sistema pode simplificar a instalação, melhorar a eficiência da manutenção e tornar a implantação remota de dispositivos mais gerenciável.
R: PoF fornece dados por meio de fibra óptica enquanto fornece energia como energia óptica convertida no terminal ou por meio de condutores separados dentro de um cabo híbrido.
R: Não. PoE transporta dados e energia através de cabo Ethernet de cobre, enquanto PoF usa fibra para dados e pode suportar links mais longos ou arquiteturas especializadas de energia remota.
R: A distância depende da arquitetura do cabo, do tamanho do condutor, da demanda de energia do terminal, das perdas ópticas e das especificações do equipamento. Os dados de fibra podem permanecer estáveis mesmo quando a tensão final se torna insuficiente.
R: Um roteador PoF distribui sinais ópticos e energia centralizada, enquanto uma ONU PoF encerra a conexão de fibra e fornece Ethernet, Wi-Fi ou outros serviços locais.
R: É útil quando os pontos de acesso precisam ser instalados longe de tomadas, acima de tetos difíceis ou em grandes edifícios onde a energia centralizada simplifica o cabeamento e a manutenção.
R: As limitações comuns incluem compatibilidade de equipamentos, queda de tensão em cabos híbridos, perdas de conversão em sistemas ópticos verdadeiros, requisitos de instalação especializados e menor padronização em comparação com PoE convencional.
