Fiber dapat membawa data berkecepatan tinggi ke AP langit-langit atau ONU jarak jauh, namun perangkat tetap membutuhkan daya yang andal. Kesenjangan tersebut memerlukan outlet terpisah atau saluran tembaga yang pemasangannya sulit dilakukan. PoF mengatasi masalah ini dengan memasangkan konektivitas optik dengan daya yang disuplai secara terpusat, meskipun istilah ini dapat menggambarkan konversi daya optik berbasis laser atau kabel serat hibrid dengan konduktor khusus.
Mengenali perbedaan mencegah asumsi yang salah tentang jarak, isolasi, efisiensi, dan kompatibilitas. Bagian berikut menjelaskan cara kerja tautan PoF, cara router PoF terhubung ke ONU PoF atau AP plafon, dan di mana teknologi tersebut menawarkan nilai.
Tautan PoF dimulai di ruang peralatan atau kabinet komunikasi. Lalu lintas hulu masuk dari OLT, gateway, atau perangkat agregasi, sementara pasokan pusat menyediakan energi untuk terminal jarak jauh. Data diluncurkan ke serat optik, daya mengikuti jalur pengiriman yang dipilih, dan titik akhir menggunakan kedua input untuk mengoperasikan fungsi Ethernet, Wi-Fi, atau pemrosesan. Urutannya jelas, namun setiap tahapan harus dirancang sebagai bagian dari satu sistem.
Dua anggaran menentukan apakah tautan tersebut berfungsi dengan andal. Anggaran optik memperhitungkan kerugian splitter, konektor, splice, dan serat, sedangkan anggaran listrik memeriksa tegangan dan watt pada titik akhir. Penerima mungkin melaporkan tingkat optik normal namun melakukan boot ulang karena tegangan yang dikirimkan turun di bawah rentang operasinya. Oleh karena itu, hanya menguji jalur data memberikan gambaran yang tidak lengkap.
PoF optik sejati menggunakan cahaya sebagai pembawa energi. Sumber laser mengubah masukan listrik menjadi daya optik, serat mengangkutnya, dan konverter daya fotovoltaik menghasilkan listrik DC di ujung terjauh. Sumber cahaya, serat, dan konverter membentuk tiga elemen inti, dengan kinerja dipengaruhi oleh panjang gelombang, jarak, efisiensi konversi, dan batas penanganan daya.
PoF serat hibrida bekerja secara berbeda. Untaian optik membawa lalu lintas GPON, EPON, atau Ethernet, sementara konduktor tembaga di dalam kabel komposit yang sama menyalurkan daya listrik. Pendekatan ini menghindari konversi optik-ke-listrik di jalur daya dan biasanya digunakan untuk koneksi router-ke-ONU dan AP langit-langit. Namun, kabel tersebut tidak sepenuhnya non-konduktif dan tidak boleh diberi manfaat isolasi dari daya optik yang sebenarnya.
Dalam kabel hybrid, data dan daya berbagi selubung luar namun tetap terpisah secara fisik. Penurunan tegangan pada konduktor tidak secara langsung melemahkan sinyal optik, dan redaman optik tidak menunjukkan berapa banyak daya listrik yang mencapai perangkat. Insinyur harus menghitung resistansi konduktor, panjang kabel, kebutuhan arus, dan tegangan ujung jauh secara independen dari anggaran tautan optik. Pertanyaan yang benar bukan hanya seberapa jauh jangkauan fiber, namun apakah link lengkap memberikan data yang valid dan daya yang memadai.
Router PoF adalah hub jaringan akses hibrid. Ia menerima umpan optik, mendistribusikan sinyal ke beberapa cabang, dan memasok daya DC ke port jarak jauh yang kompatibel. Perencanaan harus mencakup jumlah keluaran, total watt, batas per port, mode PON, dan panjang kabel maksimum.

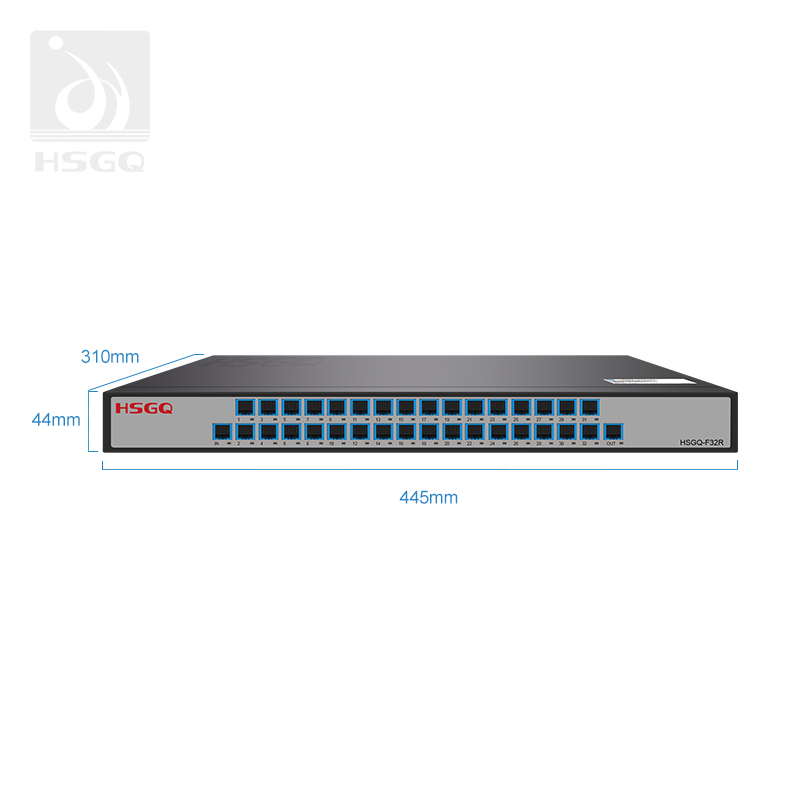

F32R HSGQ menggambarkan arsitektur ini. Ini menggabungkan bagian distribusi optik 1+32 saluran dengan catu daya 32 saluran 48 V, mendukung adaptasi GPON dan EPON, dan menggunakan kabel komposit optik-listrik. Model ini mendukung sambungan hingga 300 meter, menyediakan daya hingga 80 W per port, dan memiliki kapasitas daya total 800 W.

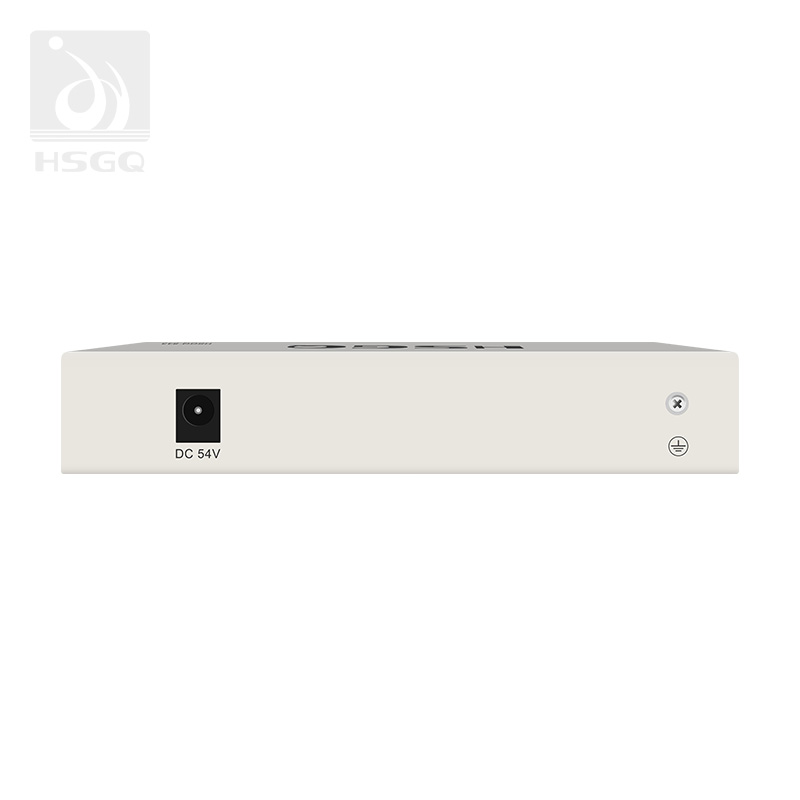

PoF ONU mengakhiri tautan akses optik dan menyajikan layanan seperti Ethernet atau Wi-Fi. Terminal dasar mungkin menawarkan satu port Gigabit, sedangkan model berorientasi ruangan dapat menambahkan beberapa antarmuka, akses nirkabel, atau output daya hilir. Unit yang dipilih harus sesuai dengan protokol PON, jangkauan penerimaan optik, susunan konektor, tegangan input, dan profil layanan yang diinginkan. Nama produk yang serupa saja tidak menjamin interoperabilitas.
Jari-jari tikungan kabel, ventilasi, akses konektor, dan jarak penggantian harus diperiksa sebelum memasang ONU di atas langit-langit atau di dalam selungkup.
Titik akses langit-langit harus ditempatkan di tempat yang memerlukan jangkauan radio, bukan di tempat yang terdapat outlet. Serat optik PoF untuk penerapan AP di langit-langit dapat menyediakan data dan daya pengoperasian melalui satu rute terencana, yang berguna di seluruh hotel, sekolah, kantor, dan koridor panjang. Desainnya masih memerlukan kelonggaran realistis berdasarkan konsumsi puncak, karena jumlah radio, pembangkitan Wi-Fi, dan daya pancar memengaruhi watt.
HSGQ menyediakan router optik, terminal PoF ONU, dan AP plafon optik yang dapat digabungkan dalam ekosistem jaringan akses terkoordinasi.
Komponen | Peran utama | Fungsi data | Tanggung jawab kekuasaan | Pemeriksaan pemilihan kunci |
OLT atau gerbang | Menyediakan akses hulu | Meluncurkan sinyal optik | Pisahkan dari daya titik akhir | Protokol dan kapasitas |
router PoF | Sentralisasi distribusi | Membagi atau meneruskan lalu lintas | Memberi kekuatan pada cabang-cabang terpencil | Port dan total watt |
Kabel hibrida | Menghubungkan kedua ujungnya | Fiber membawa data | Konduktor membawa DC | Panjang dan ukuran konduktor |
PoF ONU | Mengakhiri tautan | Menyediakan Ethernet atau Wi-Fi | Menerima kekuasaan pusat | Jangkauan dan tegangan optik |
Plafon AP | Memberikan akses nirkabel | Melayani perangkat pengguna | Menggunakan daya jarak jauh | Cakupan dan permintaan puncak |
Tantangan dalam jaringan dalam ruangan yang besar jarang sekali berupa AP yang sulit; itu mengulangi pemasangan di banyak ruangan, lantai, dan langit-langit. Stopkontak dan adaptor terpisah menambah pekerjaan koordinasi dan mungkin memaksa perangkat menjauh dari posisi jangkauan terbaiknya. Tata letak PoF terpusat menciptakan desain cabang yang lebih konsisten dengan mengembalikan konektivitas dan daya ke ruang komunikasi. Nilainya terletak pada fleksibilitas penerapan, bukan pada peningkatan kinerja radio itu sendiri.
Hotel dan sekolah merupakan tempat yang cocok karena ruangan, ruang kelas, koridor, dan ruang bersama berulang. Kantor dengan tata letak yang berubah juga dapat memperoleh manfaat ketika posisi AP harus mengikuti permintaan cakupan.
Proyek fiber-to-the-room dapat menempatkan ONU di setiap apartemen, kamar hotel, asrama, atau zona kantor. Tanpa daya jarak jauh, setiap terminal memerlukan adaptor dan stopkontak lokal, sehingga meningkatkan perangkat keras yang terlihat dan mempersulit perencanaan daya cadangan. PoF ONU dapat menerima layanan optik dan daya terpusat, kemudian menyediakan Ethernet atau Wi-Fi secara lokal. Hal ini dapat menyederhanakan tata letak ruangan.
Keuntungannya bergantung pada desain yang kompatibel secara end-to-end. Port router, kabel komposit, konektor, voltase, dan antarmuka ONU harus dipilih sebagai satu sistem. Mencampur komponen yang kompatibel secara longgar dapat menghapus manfaat pemeliharaan yang seharusnya dihasilkan oleh daya terpusat.
PoF menjadi lebih relevan ketika titik akhir terletak di luar jaringan Ethernet tembaga yang nyaman atau ketika pekerjaan kelistrikan lokal mahal. Gedung kampus, gudang, taman perkantoran, fasilitas luar ruangan, titik pengawasan, dan koridor panjang dapat menciptakan kondisi tersebut. Fiber mempertahankan jalur data pada jarak akses yang lebih jauh, sementara daya terpusat mengurangi ketergantungan pada pasokan terpisah di setiap lokasi terpencil. Hasilnya bisa menjadi arsitektur yang lebih bersih.
Jalur luar ruangan dan antar gedung masih memerlukan perlindungan yang cermat. Konduktor hibrid mungkin memerlukan kontrol lonjakan arus, grounding, tahan air, tahan UV, dan perlindungan mekanis. Penguatan optik sejati menawarkan isolasi yang lebih kuat untuk sensor khusus, namun melayani rentang daya yang berbeda dari ONU jaringan akses.
Kombinasi rute serat dan daya memungkinkan desainer menempatkan ONU, kamera, atau AP sesuai dengan jangkauan dan kebutuhan layanan, bukan berdasarkan lokasi outlet. Area langit-langit, dinding terpencil, koridor panjang, dan fasilitas terpisah menjadi lebih mudah untuk direncanakan ketika satu jalur terkoordinasi menggantikan jalur data dan saluran listrik yang dirutekan secara terpisah. Fleksibilitas ini juga dapat mengurangi konflik antara tata letak kelistrikan, plafon, dan jaringan.
Menyimpan peralatan listrik di lemari yang mudah dijangkau membuat pemeriksaan dan penggantian lebih mudah diprediksi. UPS bersama dapat mendukung banyak terminal, sementara peralatan pusat yang kompatibel memungkinkan teknisi untuk mengisolasi atau memulai kembali masing-masing cabang. Fungsi-fungsi tersebut harus diverifikasi karena daya terpusat tidak secara otomatis memberikan kontrol per-port. Pasokan pusat juga harus mencakup kapasitas cadangan atau redundansi jika waktu kerja penting.
Diagnosis kesalahan menjadi lebih terstruktur ketika level optik, keluaran port, tegangan titik akhir, dan beban cabang dapat diperiksa dari lokasi yang diketahui. Lebih sedikit adaptor lokal yang menghilangkan satu titik kegagalan umum, meskipun adaptor tersebut juga membuat sistem tenaga pusat menjadi lebih kritis.
Bagian data dari kabel PoF hibrida mempertahankan jangkauan serat yang panjang, potensi bandwidth, dan ketahanan terhadap interferensi elektromagnetik. Akses optik dapat diperluas lebih dekat ke pengguna tanpa kembali ke segmen Ethernet tembaga panjang hanya untuk menyalurkan daya. Kabel komposit juga dapat menggunakan lebih sedikit ruang jalur dibandingkan kabel serat dan kabel listrik yang dipasang secara terpisah. Keuntungan ini paling berguna ketika jarak atau kemacetan kabel telah menimbulkan masalah desain.
Konduktor tetap bersifat listrik, sehingga isolasi, batas arus, perlindungan lonjakan arus, peringkat kebakaran, dan peraturan pemasangan lokal masih berlaku. Isolasi galvanik lengkap dan transmisi bebas percikan adalah manfaat dari sambungan daya optik yang sebenarnya, bukan sifat otomatis dari setiap produk hibrida.
PoF kurang seragam dibandingkan Ethernet mainstream dan PoE standar. Konektor, penetapan pin, tegangan suplai, antarmuka optik, dan perilaku manajemen mungkin spesifik untuk satu rangkaian produk. Oleh karena itu, perencanaan penggantian harus dimulai pada saat perancangan, karena terminal yang menerima protokol optik mungkin masih memiliki antarmuka daya yang tidak kompatibel. Penyambungan serat dan terminasi kabel komposit juga memerlukan teknisi yang memahami pekerjaan optik dan listrik tegangan rendah, alat pengujian yang sesuai, dan praktik konektor yang terdokumentasi.
Tautan hibrid yang lebih panjang kehilangan tegangan saat arus mengalir melalui konduktornya. Permintaan titik akhir yang lebih tinggi dan ukuran konduktor yang lebih kecil meningkatkan kerugian, sehingga tegangan ujung jauh harus diperiksa pada beban puncak. Sistem optik yang sebenarnya menghadapi kendala yang berbeda: kerugian konversi, sumber daya, jenis serat, batas konektor, panjang gelombang, dan kemampuan konverter fotovoltaik semuanya membatasi keluaran yang dapat dikirim. Pertukaran ini bermanfaat jika isolasi atau ketahanan EMI sangat penting, namun hal ini mencegah daya optik menggantikan distribusi listrik biasa dalam setiap kasus.
PoF paling berguna ketika perangkat yang terhubung dengan fiber memerlukan daya yang dapat diandalkan di lokasi di mana stopkontak lokal sulit dipasang atau dipelihara. Manfaat praktisnya berasal dari distribusi daya terpusat, penempatan titik akhir yang fleksibel, dan jumlah kabel terpisah yang lebih sedikit, sementara kompatibilitas, penurunan tegangan, jenis kabel, dan permintaan titik akhir masih memerlukan perencanaan yang cermat.
Shenzhen HS Fiber Communication Equipment CO., LTD. menyediakan router PoF, terminal ONU PoF, dan Serat Optik PoF untuk penerapan AP Langit-Langit yang mendukung pengiriman data dan daya terkoordinasi. Mencocokkan komponen-komponen ini sebagai satu sistem dapat menyederhanakan instalasi, meningkatkan efisiensi pemeliharaan, dan membuat penerapan perangkat jarak jauh lebih mudah dikelola.
J: PoF mengirimkan data melalui serat optik sambil menyuplai daya baik sebagai energi optik yang diubah pada titik akhir atau melalui konduktor terpisah di dalam kabel hibrid.
J: Tidak. PoE membawa data dan daya melalui kabel Ethernet tembaga, sedangkan PoF menggunakan serat untuk data dan dapat mendukung tautan yang lebih panjang atau arsitektur daya jarak jauh khusus.
J: Jarak bergantung pada arsitektur kabel, ukuran konduktor, kebutuhan daya titik akhir, kerugian optik, dan spesifikasi peralatan. Data serat mungkin tetap stabil bahkan ketika tegangan titik akhir tidak mencukupi.
J: Router PoF mendistribusikan sinyal optik dan daya terpusat, sementara PoF ONU mengakhiri koneksi fiber dan menyediakan Ethernet, Wi-Fi, atau layanan lokal lainnya.
J: Hal ini berguna ketika titik akses harus dipasang jauh dari stopkontak, di atas langit-langit yang sulit dijangkau, atau di gedung-gedung besar di mana listrik terpusat menyederhanakan pemasangan kabel dan pemeliharaan.
J: Batasan umum mencakup kompatibilitas peralatan, penurunan tegangan pada kabel hibrid, kerugian konversi dalam sistem optik sebenarnya, persyaratan pemasangan khusus, dan standarisasi yang lebih rendah dibandingkan dengan PoE konvensional.
