Différences entre HGU ONU et SFU ONU

Le développement des technologies de l'information et des réseaux réduit la distance entre les personnes et les rend de plus en plus inséparables du réseau.La technologie PON (Passive Optical Network), composée principalement d'OLT, d'ODN et d'ONU, comme nous le savons tous, tend à mûrir et a été largement utilisée jusqu'à présent.L'ONU est généralement placée au domicile de l'utilisateur et varie en fonction de la diversité des besoins des utilisateurs.En ce qui concerne les types d'ONU, HGU ONU et SFU ONU nous viennent toujours à l'esprit, mais peu de gens peuvent faire la différence entre eux.Que sont exactement SFU ONU et HGU ONU ?Vous obtiendrez la réponse dans la suite de l’article.

1.Système PON

Dès le début, il est nécessaire de se renseigner sur PON en tant qu'élément essentiel de l'ONU.PON (Passive Optical Network) est une sorte de réseau d'accès optique bidirectionnel à fibre unique avec une structure point à multipoint (P2MP) avec une topologie de type arborescente typique.Le système composé d'OLT (Optical Line Terminal), d'ONU (Optical Network Unit) et d'ODN (Optical Distribution Network) qui fournit un canal de transmission, est ce que nous appelons le système PON.

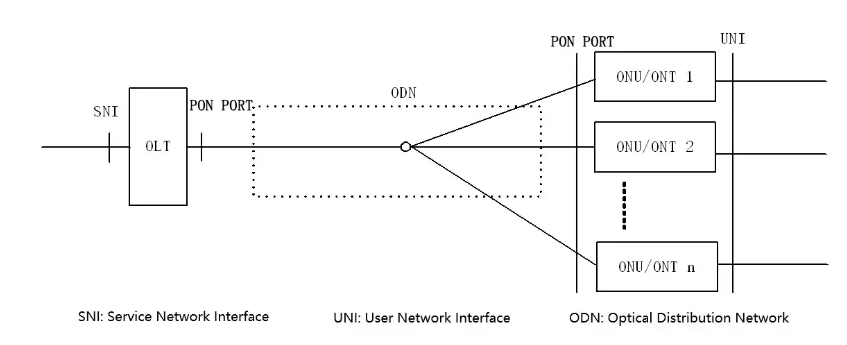

Dans le sens de la liaison descendante (OLT vers ONU), le signal envoyé par OLT atteint chaque ONU via ODN.Dans le sens de la liaison montante (de l'ONU vers l'OLT), le signal envoyé par l'ONU atteint uniquement l'OLT, pas les autres ONU.Pour éviter les conflits de données et améliorer l'efficacité du réseau, la direction de liaison montante adopte le mode TDMA et gère la transmission de données de chaque ONU.ODN fournit un canal optique entre OLT et ONU.La structure de PON est illustrée à la figure 1.1.

2.Qu'est-ce que l'ONU ?

ONU appartient à l'équipement terminal de la technologie PON, jouant un rôle essentiel dans le système PON.L'ONU, entre l'ODN et l'équipement utilisateur, fournit l'interface optique et l'interface électrique pour réaliser le traitement, la maintenance et la gestion de divers signaux photoélectriques.Il existe actuellement des appareils ONU côté utilisateur, également appelés modem optique, directement installés à la maison.

La couche centrale, la couche de service et la couche publique constituent la partie interne de l'ONU.La couche centrale assure le multiplexage et l'interface optique ;la couche service fait principalement référence au port utilisateur et la couche publique assure l'alimentation électrique et la gestion de la maintenance.L'ONU est divisée en unités de réseau optique actives et en unités de réseau optique passives.Généralement, l'équipement comprenant un récepteur optique, un émetteur optique de liaison montante et plusieurs amplificateurs en pont est appelé nœud optique.Le PON se connecte à l'OLT qui se connecte à l'ONU via une seule fibre.ONU peut accéder à divers terminaux utilisateur, tels qu'un décodeur, un routeur sans fil, un téléviseur, etc., et occupe des fonctions de conversion photoélectrique, de maintenance et de surveillance.

3.Classification et application de l'ONU

Selon l'application, l'ONU peut être divisée en six types, à savoir SFU (Single Family Unit) ONU, HGU (Home Gateway Unit) ONU, MDU (Multi-Dwelling Unit) ONU, SBU (Single Business Unit) ONU, MTU (Multi-Dwelling Unit). -Unité locataire) ONU et CBU (unité de liaison cellulaire) ONU.Cependant, seules les ONU SFU (Single Family Unit) et HGU (Home Gateway Unit) sont utilisées par les utilisateurs finaux dans des applications pratiques.

Ces deux types d'ONU seront présentés dans ce qui suit.

(1) HGU (unité de passerelle domestique) ONU

HGU ONU prend le point d'interface Ethernet virtuel (VEIP) comme point de partition du domaine de gestion OMCI et du domaine de gestion non OMCI (TR069, SNMP, etc.) dans le plan de données.Le ME réalise la gestion uniquement à travers l'OMCI.Le domaine de gestion non OMCI ne peut gérer que tous les services et modules fonctionnels sous le VEIP.Un seul VEIP est autorisé dans chaque HGU.L'ONU signalera VEIP ou PPTP (Physical Path Termination Point) lorsque MIB est téléchargé en fonction du type d'appareil, tandis que HGU ne peut utiliser et signaler que VEIP plutôt que PPTP.L'OLT jugera le type de dispositifs ONU en fonction de l'attribution du type d'ONU dans la capacité ONU.La figure 3.1 montre le processus de service de HGU ONU.

Figure 3.1 Processus de service de HGU ONU

HGU ONU, une passerelle domestique avec une interface de liaison montante du PON, est conçue pour l'unité unifamiliale, similaire à SFU ONU.Par rapport à SFU ONU, HGU ONU intègre les fonctions de ONU et RG pour réaliser un contrôle et une gestion plus complexes et fournir un service Ethernet/IP, un service VoIP et un service CATV en option.HGU ONU dispose d'une interface Ethernet et d'une interface pots, et une interface WLAN, une interface USB et une interface CATV RF sont également disponibles.En outre, la gestion à distance TR-069 et la gestion locale et à distance EMS de la couche physique et de la couche liaison liées à l'interface PON sont prises en charge par HGU ONU qui est principalement utilisé dans les scénarios FTTH.

Classées selon les différences dans les processus de service et les numéros d'interface des ONU, les ONU HGU ont deux formes spécifiques présentées dans le tableau 3-1.

Note:

PPTP signifie que l'OLT envoie directement des données VLAN à chaque interface physique de l'ONU, fixant ainsi l'ensemble du processus de traitement du flux de données.VEIP virtualise l'interface totale d'une ONU.OLT et ONU effectuent l'amarrage des données via VEI.Les services sous VEIP sont gérés par l'ONU à travers leur configuration.En bref, PPTP est un port LAN et VEIP est le port WAN virtuel de HGU.

(2) SFU (unité unifamiliale) ONU

SFU ONU prend uniquement en charge le domaine de gestion OMCI.PPTP est ce que SFU utilise et rapporte, tandis que VEIP n'est pas disponible.Le mode de traitement du flux de données configuré par OMCI est différent de celui du flux RG.Pour le flux de données OMCI, il existe un mappage un à un entre le port GEM côté WAN et le port UNI côté LAN.Tous les paquets de données peuvent transiter sans apprentissage ni transfert d'adresse MAC.Les interfaces sans fil ne sont pas autorisées dans OMCI.La figure 3.2 montre le processus de service de SFU ONU.

Figure 3.2 Processus de service de SFU ONU

SFU ONU est conçu pour une unité familiale unique avec une fonction de terminal d'accès haut débit sans fonction de passerelle domestique plus complexe du point de vue de l'application et de la capacité de l'ONU.SFU ONU, principalement utilisé dans les scénarios FTTH, dispose de 1 ou 4 interfaces Ethernet et est disponible pour les services Ethernet/IP, les services VoIP en option (IAD intégré) ou les services CATV.

Il existe trois formes spécifiques de SFU ONU en fonction de la différence de processus de service et de quantité d'interface d'ONU indiquée dans le Tableau 3-2.

Remarque : SFU convient aux clients commerciaux si le service TDM n'est pas inclus.

SFU ONU fonctionne en mode pontage (couche 2 du modèle ISO), prend en charge plusieurs fonctions VLAN et son port Ethernet peut être configuré et géré par OLT via OMCI/OAM.Combiné à une passerelle domestique, SFU ONU est capable de fournir une forte capacité de service.Cependant, SFU ONU ne dispose pas de fonction de routage à trois couches ni de configuration de connexion WAN.Le port unique 1GE ONU de C-Data est une exception car il dispose d'un routage à trois couches, d'un routage statique, d'un PPPoE, d'une fonction DHCP, etc.

(3) Différences fonctionnelles entre HGU ONU et SFU ONU

4.C-DATA SFU/HGU ONU

5. Conclusion

SFU ONU et HGU ONU ont tous deux leurs avantages et leurs inconvénients.La vérité est que le rôle principal de l'ONU est de fournir aux utilisateurs finaux un accès à la bande passante, jouant un rôle vital dans le « dernier kilomètre » du réseau d'accès afin que les utilisateurs finaux puissent mieux profiter du réseau.Par conséquent, le choix de la bonne ONU doit dépendre de votre environnement réseau.

En tant que fournisseur professionnel d'ONU, C-Data Shenzhen se concentrera davantage sur l'accumulation et la recherche de connaissances techniques pour améliorer nos produits ONU et répondre aux besoins des clients en matière d'expérience réseau sans entrave.De plus, C-Data Shenzhen ira plus loin avec nos clients en améliorant sans délai la qualité des produits et des services.
